1 P O P I S P R O D U K T U SolidWorks Simulation Scootchi od Curventa Designworks LTD

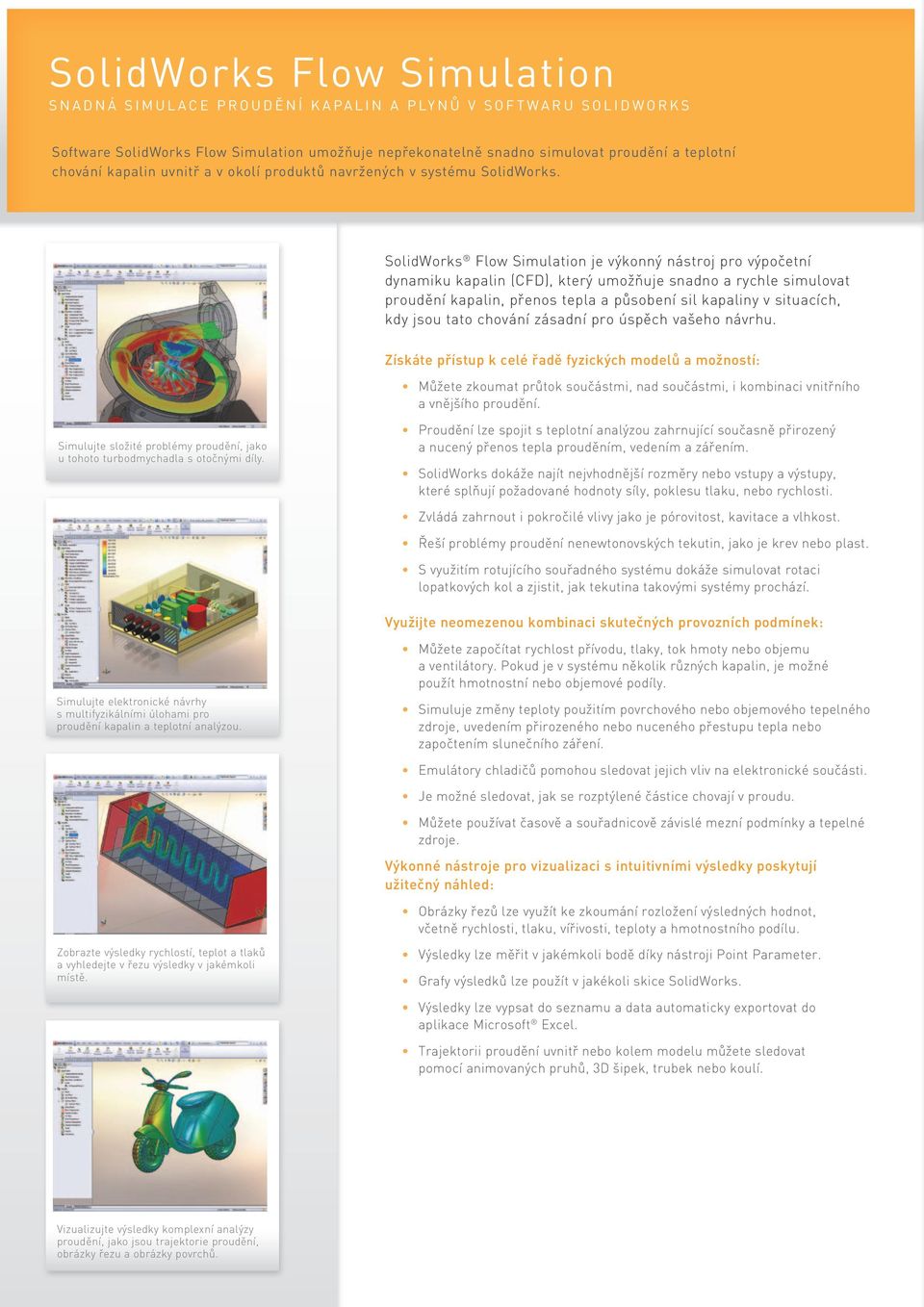

2 SolidWorks Flow Simulation SNADNÁ SIMULACE PROUDĚNÍ KAPALIN A PLYNŮ V SOFTWARU SOLIDWORKS Software SolidWorks Flow Simulation umožňuje nepřekonatelně snadno simulovat proudění a teplotní chování kapalin uvnitř a v okolí produktů navržených v systému SolidWorks. SolidWorks Flow Simulation je výkonný nástroj pro výpočetní dynamiku kapalin (CFD), který umožňuje snadno a rychle simulovat proudění kapalin, přenos tepla a působení sil kapaliny v situacích, kdy jsou tato chování zásadní pro úspěch vašeho návrhu. Získáte přístup k celé řadě fyzických modelů a možností: Můžete zkoumat průtok součástmi, nad součástmi, i kombinaci vnitřního a vnějšího proudění. Simulujte složité problémy proudění, jako u tohoto turbodmychadla s otočnými díly. Proudění lze spojit s teplotní analýzou zahrnující současně přirozený a nucený přenos tepla prouděním, vedením a zářením. SolidWorks dokáže najít nejvhodnější rozměry nebo vstupy a výstupy, které splňují požadované hodnoty síly, poklesu tlaku, nebo rychlosti. Zvládá zahrnout i pokročilé vlivy jako je pórovitost, kavitace a vlhkost. Řeší problémy proudění nenewtonovských tekutin, jako je krev nebo plast. S využitím rotujícího souřadného systému dokáže simulovat rotaci lopatkových kol a zjistit, jak tekutina takovými systémy prochází. Využijte neomezenou kombinaci skutečných provozních podmínek: Simulujte elektronické návrhy s multifyzikálními úlohami pro proudění kapalin a teplotní analýzou. Můžete započítat rychlost přívodu, tlaky, tok hmoty nebo objemu a ventilátory. Pokud je v systému několik různých kapalin, je možné použít hmotnostní nebo objemové podíly. Simuluje změny teploty použitím povrchového nebo objemového tepelného zdroje, uvedením přirozeného nebo nuceného přestupu tepla nebo započtením slunečního záření. Emulátory chladičů pomohou sledovat jejich vliv na elektronické součásti. Je možné sledovat, jak se rozptýlené částice chovají v proudu. Můžete používat časově a souřadnicově závislé mezní podmínky a tepelné zdroje. Výkonné nástroje pro vizualizaci s intuitivními výsledky poskytují užitečný náhled: Obrázky řezů lze využít ke zkoumání rozložení výsledných hodnot, včetně rychlosti, tlaku, vířivosti, teploty a hmotnostního podílu. Zobrazte výsledky rychlostí, teplot a tlaků a vyhledejte v řezu výsledky v jakémkoli místě. Výsledky lze měřit v jakémkoli bodě díky nástroji Point Parameter. Grafy výsledků lze použít v jakékoli skice SolidWorks. Výsledky lze vypsat do seznamu a data automaticky exportovat do aplikace Microsoft Excel. Trajektorii proudění uvnitř nebo kolem modelu můžete sledovat pomocí animovaných pruhů, 3D šipek, trubek nebo koulí. Vizualizujte výsledky komplexní analýzy proudění, jako jsou trajektorie proudění, obrázky řezu a obrázky povrchů.

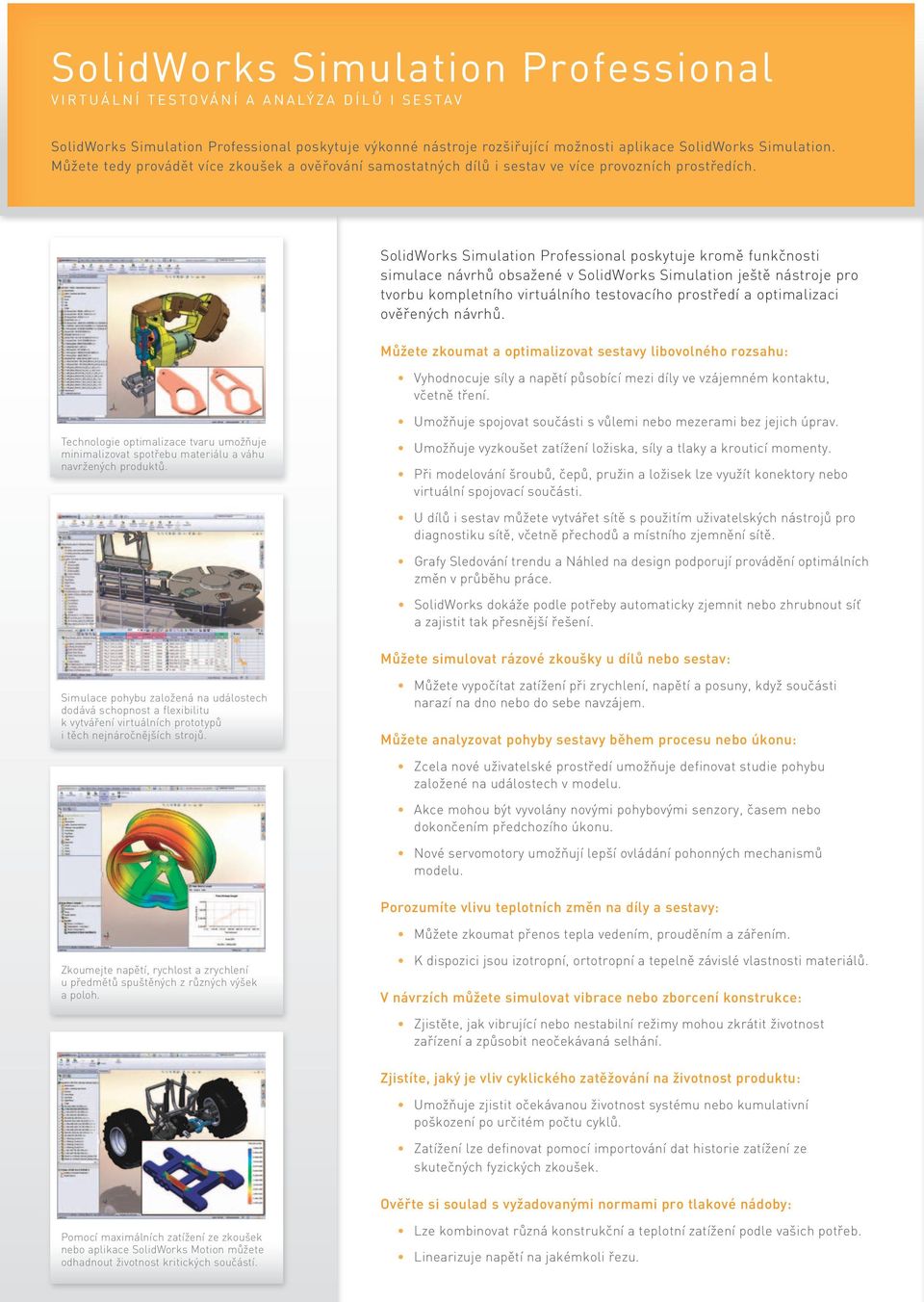

3 SolidWorks Simulation Professional VIRTUÁLNÍ TESTOVÁNÍ A ANALÝZA DÍLŮ I SESTAV SolidWorks Simulation Professional poskytuje výkonné nástroje rozšiřující možnosti aplikace SolidWorks Simulation. Můžete tedy provádět více zkoušek a ověřování samostatných dílů i sestav ve více provozních prostředích. SolidWorks Simulation Professional poskytuje kromě funkčnosti simulace návrhů obsažené v SolidWorks Simulation ještě nástroje pro tvorbu kompletního virtuálního testovacího prostředí a optimalizaci ověřených návrhů. Můžete zkoumat a optimalizovat sestavy libovolného rozsahu: Vyhodnocuje síly a napětí působící mezi díly ve vzájemném kontaktu, včetně tření. Technologie optimalizace tvaru umožňuje minimalizovat spotřebu materiálu a váhu navržených produktů. Umožňuje spojovat součásti s vůlemi nebo mezerami bez jejich úprav. Umožňuje vyzkoušet zatížení ložiska, síly a tlaky a krouticí momenty. Při modelování šroubů, čepů, pružin a ložisek lze využít konektory nebo virtuální spojovací součásti. U dílů i sestav můžete vytvářet sítě s použitím uživatelských nástrojů pro diagnostiku sítě, včetně přechodů a místního zjemnění sítě. Grafy Sledování trendu a Náhled na design podporují provádění optimálních změn v průběhu práce. SolidWorks dokáže podle potřeby automaticky zjemnit nebo zhrubnout síť a zajistit tak přesnější řešení. Můžete simulovat rázové zkoušky u dílů nebo sestav: Simulace pohybu založená na událostech dodává schopnost a flexibilitu k vytváření virtuálních prototypů i těch nejnáročnějších strojů. Můžete vypočítat zatížení při zrychlení, napětí a posuny, když součásti narazí na dno nebo do sebe navzájem. Můžete analyzovat pohyby sestavy během procesu nebo úkonu: Zcela nové uživatelské prostředí umožňuje definovat studie pohybu založené na událostech v modelu. Akce mohou být vyvolány novými pohybovými senzory, časem nebo dokončením předchozího úkonu. Nové servomotory umožňují lepší ovládání pohonných mechanismů modelu. Porozumíte vlivu teplotních změn na díly a sestavy: Můžete zkoumat přenos tepla vedením, prouděním a zářením. Zkoumejte napětí, rychlost a zrychlení u předmětů spuštěných z různých výšek a poloh. K dispozici jsou izotropní, ortotropní a tepelně závislé vlastnosti materiálů. V návrzích můžete simulovat vibrace nebo zborcení konstrukce: Zjistěte, jak vibrující nebo nestabilní režimy mohou zkrátit životnost zařízení a způsobit neočekávaná selhání. Zjistíte, jaký je vliv cyklického zatěžování na životnost produktu: Umožňuje zjistit očekávanou životnost systému nebo kumulativní poškození po určitém počtu cyklů. Zatížení lze definovat pomocí importování dat historie zatížení ze skutečných fyzických zkoušek. Ověřte si soulad s vyžadovanými normami pro tlakové nádoby: Pomocí maximálních zatížení ze zkoušek nebo aplikace SolidWorks Motion můžete odhadnout životnost kritických součástí. Lze kombinovat různá konstrukční a teplotní zatížení podle vašich potřeb. Linearizuje napětí na jakémkoli řezu.

4 SolidWorks Simulation Premium NAVRHUJTE LEPŠÍ VÝROBKY S VYUŽITÍM KOMPLEXNÍCH SIMULAČNÍCH NÁSTROJŮ Simulace skutečného chování vašeho návrhu je nyní snazší než kdykoli předtím. Díky vyčerpávající sadě nástrojů v aplikaci SolidWorks Simulation Premium můžete snížit počet hypotéz nutných ve světě, který nebývá ani lineární ani statický. Software SolidWorks Simulation Premium nabízí stejně bohatou funkčnost a snadné použití jako SolidWorks Simulation Professional a navíc další možnosti, například sadu nástrojů pro simulaci nelineární a dynamické odezvy a chování kompozitních materiálů. Zjistíte, jaký vliv na váš návrh mají velké posuny: Můžete zkoumat dopad velkých deformací a změn zatížení a vetknutí. Lze snadno přecházet mezi lineárními a nelineárními simulacemi. Zkoumejte nelineární problémy, které zahrnují velké deformace nebo změny umístění či orientace zátěže. Můžete sledovat nelineární zborcení a prolomení. Simulace produktů vyrobených z nelineárních materiálů: Nabízí optimalizaci návrhů s hyperelastickými materiály, jako je guma, silikon a další elastomery. Umožňuje provést elastoplastickou analýzu a zkoumat vznik průtažnosti a plastické deformace. Umožňuje zkoumat účinky tečení a změny materiálu v závislosti na teplotě. Provádění dynamické analýzy dílů a sestav: Můžete simulovat historii zatížení v čase, harmonický vstup v klidovém stavu a náhodné vibrace. Simulujte odezvu elastomerů, jako jsou těsnicí kroužky a těsnění. Lze použít jednotné a vícezákladové systémy pohybu k modelování struktur s nejednotným buzením. Můžete zadávat křivky buzení do analýzy náhodných vibrací. Lze sledovat napětí, posun, rychlost a zrychlení v čase, i hodnoty RMS a PSD u napětí, posunu, rychlosti a zrychlení. Simulace kompozitních materiálů: S pomocí simulace můžete využít tyto moderní materiály používané ve stále větším množství produktů, od spotřebního zboží po pokrokové kosmické konstrukce. Umožňuje prohlížet vícevrstvá těla skořepin a zkoumat izotropní nebo ortotropní vlastnosti materiálu, tloušťku a orientaci jednotlivých vrstev. Vykreslujte posun v závislosti na čase (dynamickou odezvu) v určitých místech v důsledku časově proměnlivého zatížení. S využitím převratného rozhraní můžete dynamicky ovládat a zobrazovat orientaci vrstev přímo v modelu SolidWorks. Použijte třívrstvé sendviče a grafitové kompozity nebo kompozity na bázi uhlíkových vláken, včetně šestihranné sítě a pórovité pěny. Ověřte vlastnosti kompozitních materiálů, například tuhost a zkoušky selhání vrstev.

5

6 Hlavní sídlo společnosti Dassault Systèmes SolidWorks Corp. 300 Baker Avenue Concord, MA USA Telefonní číslo: Sídlo společnosti v Evropě Telefonní číslo: +33-(0) infoeurope@solidworks.com Sídlo společnosti v České republice Telefonní číslo: info@solidworks.cz SolidWorks je registrovaná ochranná známka společnosti Dassault Systèmes SolidWorks Corp. Všechny ostatní názvy společností a produktů jsou ochranné známky nebo registrované ochranné známky příslušných vlastníků Dassault Systèmes. Všechna práva vyhrazena MKSIMDSCSY0609
