1 Manuál TimNet
2 OBSAH 1 O TimNetu Co je TimNet Princip komunikace se zařízeními v TimNetu Jaké prvky je možné k TimNetu připojit? Termostatický modul Časový modul Spínací modul Obsah základní sady Komunikační jednotka Řídící jednotka Moduly Zprovoznění zařízení Vytvoření uživatelského účtu Zprovoznění komunikační jednotky Propojení komunikační jednotky s routerem Aktivace komunikační jednotky LED indikace Komunikační jednotky Zprovoznění řídící jednotky Propojení řídící jednotky s jednotkou komunikační Aktivace Řídící jednotky LED indikace Řídící jednotky Koncová zařízení Zapojení koncových zařízení Aktivace koncových zařízení Ovládání zařízení v systému TimNet Manuální ovládání zařízení Ovládání pomocí aplikace Jak se do ovládací aplikace dostat Webová ovládací aplikace Mobilní ovládací aplikace Popis webové aplikace Nastavení aplikace
3 5.4.2 Nástěnka Termostatické moduly Časové moduly Spínací moduly Softwarové požadavky na ovlácací aplikaci Požadavky na webovou verzi ovládací aplikace Požadavky na mobilní aplikaci pro zařízení se systémem Android Bezpečnostní pokyny Technické údaje
4 Poděkování Děkujeme Vám za zakoupení výrobku TimNet. Doufáme, že budete s výrobkem spokojeni. 1 O TIMNETU 1.1 Co je TimNet Na základě stále rostoucí potřeby zákazníku ovládat věci prostřednictvím internetu jsme založili nový systém, který dokáže propojit jednotlivé prvky v domácnosti a řídit je na základě Vašich příkazů a požadavků. Tento systém jsme nazvali TimNet Kdo by nechtěl mít na dálku pod kontrolou svůj dům, chatu či chalupu? Systém TimNet nabízí komplexní řešení v dohledu, ovládání a bezpečnosti Vaší nemovitosti. V každém okamžiku díky mobilu či PC máte přehled o aktuálním stavu všech důležitých informací. Navíc Vám systém TimNet umožňuje aktivně nastavovat a měnit požadované parametry. A to vše klidně stovky či tisíce kilometrů daleko. Ovládání všech prvků, zapojených do sítě TimNet, je velice jednoduché. Stačí k tomu chytrý mobilní telefon, tablet nebo počítač. Vše ovládáte pomocí jednoduché a intuitivní aplikace. Ovládání pomocí aplikace je popsáno v kapitole 6. Ovládání probíhá prostřednictvím internetu. V případě, že na chalupě nemáte internetové připojení, je možné využít komunikaci přes mobilní GSM bránu Princip komunikace se zařízeními v TimNetu 1) Pomocí aplikace zadáte příkaz, který putuje prostřednictvím internetu k Vašemu TimNet účtu. 3
5 2) Z Vašeho TimNet účtu pokračuje požadavek přes síť internet přímo do Vašeho objektu. 3) Ve Vašem objektu si převezme požadavek komunikační jednotka. Jednotka poté přepošle požadavek do koncového zařízení, pro které byl požadavek určen. 4
6 2 JAKÉ PRVKY JE MOŽNÉ K TIMNETU PŘIPOJIT? K TimNetu je možné připojit různá zařízení. Protože je každé zařízení odlišné a potřebuje jiné nastavení, TimNet disponuje třemi rozdílnými druhy modulů termostatickým, časovým a spínacím. 2.1 Termostatický modul Termostatický modul slouží pro připojení topných prvků. Termostatický modul snímá teplotu z teplotního čidla a porovnává ji s Vámi požadovanou teplotou. Na základě porovnání těchto dvou teplot modul vypíná nebo zapíná topný prvek. Teplotu můžete nastavit manuálně nebo vytvořit týdenní plán. Termostatický modul obsahuje již předdefinovaná nastavení pro elektrické vytápění boiler plynový kotel oběhové čerpadlo termostat * podlahové elektrické vytápění vytápění solárními panely Pokud zvolíte jedno z předdefinovaných zařízení, nebudete muset provádět jakékoliv další nastavení. Hodnoty pro topný prvek se Vám automaticky předvyplní. Vy si je poté můžete samozřejmě upravit. * Možnost termostat je pro jakákoliv zařízení, která nejsou v seznamu předdefinovaných zařízení. Jelikož je modul termostat univerzální a dá se použít na ovládání jakéhokoliv zařízení, systém neomezuje rozsah zadávaných teplot. Použitím tohoto modulu na sebe bere uživatel veškerou zodpovědnost za případné vzniklé škody špatným nastavením modulu. 2.2 Časový modul Časový modul je využíván zařízeními, která jsou závislá na čase. Modul ovládá zařízení na základě týdenního plánu nebo manuálního režimu. Termostatický modul obsahuje již přednastavení pro Světlo-prevence zabezpečení Ventilátor Světlo Zalévání zahrádky Pokud zvolíte jeden z předdefinovaných prvků, nebudete muset provádět jakékoliv další nastavení. Hodnoty pro ovládané zařízení se Vám automaticky předvyplní. Vy si je poté můžete samozřejmě upravit. 5
7 2.3 Spínací modul Spínací modul slouží pro sepnutí zařízení po určitou dobu a pro zabezpečovací prvky. Spínací modul obsahuje již přednastavení pro: Otevření brány Světlo Zabezpečovací prvky /infrazávora, PIR detektor, magnetický spínač, siréna, senzor proti zaplavení, kouřový senzor/ Pokud zvolíte jeden z předdefinovaných prvků, nebudete muset provádět jakékoliv další nastavení. Hodnoty pro ovládané zařízení se Vám automaticky předvyplní. Vy si je poté můžete samozřejmě upravit. 6
8 3 OBSAH ZÁKLADNÍ SADY Základní sada se skládá z Komunikační jednotky, Řídící jednotky a příslušenství. Set základní sady: Komunikační jednotka Řídící jednotka se 4 moduly Napájecí adaptér 12V/DC Rozvaděč plastový 12 pozic pro moduly Napájecí zdroj 12V/DC DIN Stýkač 15A, 1-fázový DIN Svorky DIN 3x3 /PE, N, L/ Propojovací hřeben 3x Trubičkové čidlo Pt1000, 150 C, 4m Interiérové teplotní čidlo Pt1000 Komunikační kabel RJ45, 1,5m Komunikační kabel RJ12, 1,5m Balení TimNet 3.1 Komunikační jednotka Komunikační jednotka zajišťuje komunikaci mezi Řídící jednotkou a internetem. 7
9 3.2 Řídící jednotka Řídící jednotka poté ovládá všechna drátově připojená zařízení. Zapojují se do ní jak vstupní zařízení /čidla, mechanické spínače atd./, tak výstupní zařízení /zdroj vytápění, zavlažování, zabezpečovací systém a další/. 3.3 Moduly Každá řídící jednotka obsahuje čtyři moduly. Modul může být: Termostatický pro ovládání topných prvků Časový pro ovládání zařízení závislých na čase Spínací pro zabezpečení a spínač. Obrovskou výhodou je, že jsou moduly univerzální. Proto je jen na Vás, na co daný modul využijete. Můžete si každý modul nastavit na ovládání konkrétního zařízení. Přehled hlavních zařízení, která můžete prostřednictvím TimNetu ovládat, najdete v kapitole 3. 8
10 4 ZPROVOZNĚNÍ ZAŘÍZENÍ 4.1 Vytvoření uživatelského účtu Uživatelský učet je nedílnou součástí pro ovládání Vašich zařízení. Díky němu provádíte veškeré nastavení, týkající se chodu Vašich připojených zařízení. Pro vytvoření nového uživatelského účtu přejděte na webové stránky a postupujte dle bodů níže: 1) Na webu klikněte na tlačítko přihlásit, které se nachází vpravo nahoře. 2) Zobrazí se Vám obrazovka s přihlašovacím formulářem k účtu. Protože nemáte účet prozatím vytvořený, klikněte na odkaz Vytvořit nový účet. 9
11 3) Před sebou vidíte průvodce pro vytvoření nového účtu. V prvním kroku vyplňte Váš a heslo, které zadejte pro ověření 2x. Heslo musí splňovat podmínky na složitost musí být minimálně 8 znaků dlouhé a musí být kombinací písmen a číslic. Těmito údaji se poté budete přihlašovat přímo k Vašemu TimNet účtu. Po vyplnění údajů klikněte na tlačítko Další. 4) Nyní se nacházíte ve 2. kroku vytvoření účtu. Zde vyplňte Vaše jméno, příjmení, telefonní číslo a nahrajte Vaši fotografii. K čemu tyto údaje potřebujeme? Vaše jméno a příjmení je důležité k tomu, abychom věděli, jak Vás máme oslovovat. V aplikaci je poté u Vašeho účtu zobrazena fotografie s Vašim jménem. Telefonní kontakt potřebujeme pro zasílání ových a SMS notifikací. Notifikace jsou jednou z výhod systému TimNet. Můžete si nastavit např. upozornění při překročení určité teploty nebo si zapnout upozornění v případě, když zapomenete vypnout světlo. S notifikacemi se tak nemůže stát, že ve Vašem objektu dojde bez Vašeho vědomí k nějakému nechtěnému stavu. Pro potvrzení zadaných údajů a přechod na poslední krok klikněte na tlačítko Další. 10
12 5) V posledním kroku vytváření účtu již nic nevyplňujete. Tento krok slouží jen jako kontrolní souhrn zadaných údajů. Můžete si zde zkontrolovat správnost zadání jména, příjmení, telefonního čísla, přihlašovacích údajů a fotografie. Pokud je v zadaných údajích chyba, vraťte se tlačítkem Zpět ke kroku do kroku 1 nebo 2, kde můžete údaje opravit. V případě, že jste zadali údaje správně, klikněte na tlačítko Registrovat. 11
13 6) Po dokončení registrace se Vám zobrazí hláška o úspěšné registraci. 7) Přejděte do Vašeho ového účtu a otevřete , který Vám byl zaslán systémem TimNet. V u klikněte na odkaz pro dokončení aktivace účtu. Tímto krokem je vytvoření Vašeho nového účtu u konce. Kliknutím na tlačítko Přihlásit se se můžete přihlásit do aplikace pomocí Vašeho u a hesla, které jste si zvolili v kroku Zprovoznění komunikační jednotky Komunikační jednotka slouží pro propojení Vaší řídící jednotky s internetem (prostřednictvím Vašeho routeru nebo GSM modulu). Zároveň vyhodnocuje a zpracovává všechny stavy týkající se Vašeho zařízení. Pokud použijete k přístupu na internet Váš router, musí být Komunikační jednotka v dosahu routeru i Řídící jednotky. Propojit ji s těmito prvky můžete pomocí kabeláže nebo bezdrátově Propojení komunikační jednotky s routerem Drátové propojení Drátové propojení komunikační jednotky s routerem je možné pomocí přiloženého UTP kabelu, který je součástí balení (šedá barva). 12

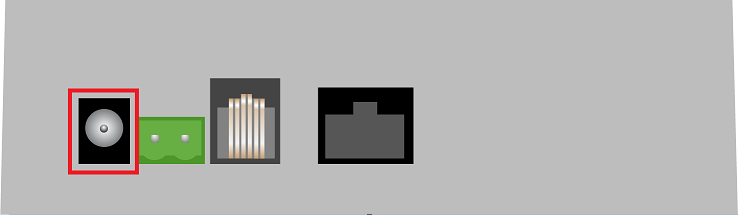

14 1) Připojte libovolný konec kabelu do portu UTP na komunikační jednotce. 2) Druhý konec kabelu připojte k Vašemu routeru. 3) Pokud máte již Komunikační jednotku fyzicky propojenu s routerem, připojte ke Komunikační jednotce adaptér s napájením. Napájecí adaptér je součástí balení. Adaptér připojte v komunikační jednotce do konektoru vyznačeného na obrázku níže. Poté zapojte adaptér do zásuvky 230V. 4) Vyčkejte cca 1 minutu a poté zkontrolujte stav diod na Komunikační jednotce. Pokud je komunikace v pořádku, začne na komunikační jednotce svítit žlutá dioda. V případě, že se propojení nezdařilo (např. na Vašem routeru není nastaveno přidělování IP adres pomocí DHCP), bude na komunikační jednotce v minutových intervalech (společně se svitem žluté) blikat červená dioda. V případě, že se připojení nezdařilo, zkontrolujte správnost připojení kabelu, nastavení Vašeho routeru (router musí přidělit IP adresu pomocí DHCP) a proces připojení opakujte. Pokud svítí na komunikační jednotce pouze zelená a žlutá dioda, můžete pokračovat k aktivaci komunikační jednotky kap
15 Bezdrátové propojení Bezdrátové propojení komunikační jednotky s routerem je realizováno pomocí Wi-Fi signálu. Pro bezdrátové propojení jednotky postupujte dle kroků níže. 1) Připojte ke komunikační jednotce adaptér s napájením. Napájecí adaptér je součástí balení. Adaptér připojte do komunikační jednotky do konektoru vyznačeného na obrázku níže. Poté zapojte adaptér do zásuvky 230V. Po připojení napájení ke komunikační jednotce začne na jednotce svítit zelená dioda. 2) Po připojení napájení stiskněte na komunikační jednotce tlačítko (viz obrázek níže) po dobu 5 až 10 sekund. Tímto krokem začne komunikační jednotka vytvářet vlastní Wi-Fi síť s názvem TimNet. Vytváření této sítě indikuje blikající žlutá dioda. Pozn.: Pokud žlutá dioda nebliká, nebylo tlačítko zřejmě zmáčknuto na požadovanou dobu. Proto znovu odpojte a připojte napájení (krok 1) a stiskněte opět tlačítko na požadovanou dobu (minimálně 5, maximálně 10 sekund). 3) Připojte se přes Wi-Fi mobilního telefonu, tabletu nebo počítače k síti TimNet. Síť nebude vyžadovat heslo. 14
16 4) Pokud jste již k Wi-Fi síti TimNet připojeni, otevřete si Váš internetový prohlížeč. V prohlížeči zadejte do adresního řádku adresu Načte se stránka se seznamem všech okolních Wi-Fi sítí. Vyberte ze seznamu Vaši domácí Wi-Fi síť, zadejte její heslo a potvrďte tlačítkem Připojit k síti. Pozn.: Pokud se stránka nenačte, ujistěte se, že nejste zároveň připojeni k internetu (např. na mobilním telefonu nemáte současně s Wi-Fi zapnutý datový přenos). V takovémto případě může Vaše zařízení stránku hledat na internetu a nikoliv na připojené Wi-Fi síti. 15
17 5) Vyčkejte cca 1 minutu (odpočet se Vám zobrazí na obrazovce) a poté zkontrolujte stav diod na komunikační jednotce. Pokud je komunikace v pořádku, začne na komunikační jednotce svítit žlutá dioda. V případě, že se propojení nezdařilo (např. na Vašem routeru není nastaveno přidělování IP adres pomocí DHCP), bude na komunikační jednotce v minutových intervalech (společně se svitem žluté) blikat červená dioda. V případě, že se připojení nezdařilo, zkontrolujte nastavení Vašeho routeru (např.: musí mít nastaveno přidělování adres pomocí DHCP) a proces připojení opakujte. Pokud svítí na komunikační jednotce zelená a žlutá dioda, můžete pokračovat k aktivaci komunikační jednotky. 16
18 4.2.2 Aktivace komunikační jednotky Pokud máte komunikační jednotku propojenou s routerem, zbývá ji jen aktivovat. K aktivaci komunikační jednotky je potřeba přihlášení k Vašemu TimNet účtu, který jste si vytvořili v bodě 4.1. Pro přihlášení zadejte webovou adresu a klikněte na Přihlásit (vpravo nahoře). Poté zadejte své přihlašovací údaje a vstupte do Vašeho účtu. Na hlavní obrazovce klikněte na odkaz Aktivovat komunikační jednotku Zobrazí se Vám průvodce aktivací, který se skládá ze tří kroků. 1) V prvním kroku zadejte sériové číslo jednotky a její PIN. Oba tyto údaje najdete na zadní straně komunikační jednotky. Po zadání údajů klikněte na tlačítko Další. 17
19 2) Pokud jste zadali oba údaje správně, ocitnete se ve druhém kroku. Zde zadejte název objektu a lokaci, ve které se objekt nachází. Název objektu slouží jako identifikátor pro Vás. Název, který si zadáte, bude používán v aplikaci a při odchozích notifikacích. Lokace objektu je důležitá pro nastavení. Nastavuje se podle ní časové pásmo atd. 3) Třetí a zároveň poslední krok slouží jako souhrn zadaných informací. Zkontrolujte si zadané informace a poté klikněte na tlačítko Přidat jednotku. 18
20 Dokončením tohoto kroku komunikační jednotku aktivujete a zároveň ji svážete s Vašim TimNet účtem. Pro potvrzení úspěšného přidání jednotky se zobrazí následující obrazovka LED indikace Komunikační jednotky Komunikační jednotka disponuje třemi LED diodami zelenou pro napájení, žlutou pro indikaci spojení a červenou pro chybové stavy. Podle indikací diod lehce poznáte, v jakém stavu se jednotka momentálně nachází. Signalizace stavů najdete v tabulce níže. Stav Napájení Komunikace Chyba Připojeno napájení svit x x Nejde vstupní napájení x x x Aktivace připojování k Wi-Fi svit blik 1,0x0,5 x Připojeno k Wi-Fi svit svit x Komunikace spojení 868MHz svit svit x Nepřipojeno k Wi-Fi svit svit blik 0,5x0,5 Výpadek spojení Wi-Fi svit x blik 0,5x0,5 19
21 4.3 Zprovoznění řídící jednotky Řídící jednotka souží pro ovládání Vašich zařízení, které jsou drátově propojeny se sítí TimNet. Prostřednictvím Komunikační jednotky dostává Řídící jednotka pokyny pro ovládání Vašich zařízení. Zároveň jsou na ni napojeny teplotní čidla a spínače. Řídící jednotka přijímá z těchto vstupů údaje a posílá je k vyhodnocení komunikační jednotce. Protože si řídící jednotka vyměňuje informace s Komunikační jednotkou, je nutné tyto jednotky propojit. Řídící a Komunikační jednotku lze propojit drátově nebo bezdrátově Propojení řídící jednotky s jednotkou komunikační Drátové propojení Drátové propojení řídící jednotky s komunikační jednotkou je možné pomocí přiloženého komunikačního kabelu, který je součástí balení (bílá barva). 1) Připojte libovolný konec kabelu do portu portu RJ12 na Komunikační jednotce. 20
22 2) Druhý konec kabelu připojte do portu portu RJ12 k Řídící jednotce. 3) Pokud máte již Komunikační jednotku propojenou s jednotkou Řídící, připojte k Řídící jednotce napájení. Napájení 230 V je nutné přivést na svorkovnice na DIN liště Řídící jednotky. Schéma napájení řídící jednotky: 21
23 4) Po připojení napájení k řídící jednotce začne na jednotce svítit zelená dioda. Zároveň se přesvědčte i o úspěšné komunikaci mezi řídící a komunikační jednotkou. Pokud je komunikace v pořádku, začne na řídící jednotce svítit žlutá dioda. V případě, že se propojení nezdařilo (např. je špatně zapojen propojovací komunikační kabel), bude na komunikační jednotce žlutá dioda blikat. V takovémto případě zkontrolujte správnost připojení kabelu. Pokud svítí na řídící jednotce zelená a žlutá dioda, můžete pokračovat k aktivaci řídící jednotky Bezdrátové propojení Bezdrátové propojení mezi řídící a komunikační jednotkou je realizováno pomocí certifikované domácí frekvence 868 MHz (dále RF signál). Pro bezdrátové propojení jednotky postupujte dle kroků níže. 1) Připojte k řídící jednotce napájení. Schéma napájení - viz bod 3 předchozí kapitoly. 2) Po připojení napájení k řídící jednotce začne na jednotce svítit zelená dioda. Zároveň začne řídící jednotka automaticky hledat pomocí RF signálu komunikační jednotku. Po úspěšném spojení s komunikační jednotkou, začne na řídící jednotce svítit žlutá dioda. V případě, že se propojení nezdařilo, bude na komunikační jednotce žlutá dioda blikat. V takovémto případě zkontrolujte, zda je Komunikační jednotka v dosahu RF signálu Řídící jednotky. Pokud svítí na komunikační jednotce zelená a žlutá dioda, můžete pokračovat k aktivaci Řídící jednotky. 22
24 4.3.2 Aktivace Řídící jednotky Pokud máte řídící jednotku propojenou s komunikační jednotkou, zbývá ji jen aktivovat. K aktivaci řídící jednotky je potřeba přihlásit se k Vašemu TimNet účtu, který jste si vytvořili v bodě 4.1. Na hlavní obrazovce účtu klikněte na odkaz Přidat řídící jednotku. Zobrazí se Vám aktivační obrazovka. Zde zadejte sériové číslo řídící jednotky, které najdete na místě zobrazeném na grafice v obrazovce. Po kliknutí na tlačítko Další začne Komunikační jednotka hledat danou Řídící jednotku. V případě, že je Řídící jednotka nalezena, je automaticky aktivována /aktivaci Vám potvrdí hláška o úspěšném přidání/. Pokud není jednotka nalezena, zkontrolujte, zda je v dosahu Řídící jednotky a aktivaci opakujte. 23
25 4.3.3 LED indikace Řídící jednotky Řídící jednotka disponuje třemi LED diodami pro stavy jednotky a dalšími diodami pro stav jednotlivých modulů. Podle stavu diod lehce poznáte, v jakém stavu se jednotka a moduly momentálně nachází. Signalizace stavů najdete v tabulce níže. Stav Napájení Komunikace Chyba Modul Připojeno napájení svit x x Nejde vstupní napájení x x x Výpadek spojení s ŘJ svit blik 0,5x0,5 x Funkční spojení s ŘJ svit svit x Porucha teplotního čidla svit x blik 0,5x0,5 Přepínač modulu je ve stavu ZAP* svit x x blik 0,5x0,5 Přepínač modulu je ve stavu AUT* svit x x svit/x Přepínač modulu je ve stavu VYP* svit x x * Stav modulu ZAP znamená, že je zařízení připojené k modulu manuálně zapnuté přepínačem na Řídící jednotce /přepínač je ve vrchní poloze/. Stav VYP znamená, že je zařízení připojené k modulu manuálně vypnuté přepínačem na Řídící jednotce /přepínač je v dolní poloze/. Stav AUT indikuje, že je zařízení ovládáno vzdáleně pomocí ovládací aplikace. Ve stavu AUT dioda svítí v případě, že je ovládané zařízení momentálně zapnuto /nesvítí = ovládané zařízení vypnuto/. Může nastat situace, kdy jste si na chalupě zapnuli manuálně nějaké zařízení a všimnete si toho, až když jste pryč. V takovémto případě můžete zařízení vypnout vzdáleně přes ovládací aplikaci. Nicméně fyzický přepínač budete mít zapnutý. Tento stav bude signalizovat žlutá a červená dioda. Obě budou blikat v intervalech 0,3x0,3 sec. Pro deaktivaci tohoto varovného stavu přepněte přepínač zpět do polohy AUT, která indikuje ovládání pomocí aplikace prostřední poloha tlačítka. 24
26 4.4 Koncová zařízení Koncovými zařízení rozumíme zařízení, která si připojujete k systému TimNet. Jedná se jak o zařízení, která chceme ovládat, tak o vstupní zařízení /definice vstupních zařízení je vysvětlena o kapitolu níže/, kterými jsou čidla, spínače, senzory atd Zapojení koncových zařízení Zařízení lze připojit bezdrátově nebo drátově Drátové zapojení Drátově je nutné propojit drátové vstupní zařízení a všechny ovládané zařízení. Pokud si zvolíte možnost drátového připojení zařízení, zapojíte všechna ovládací zařízení do Řídící jednotky. Ta bude zařízení na základě Vašich požadavků ovládat. Řídící jednotka obsahuje vstupy a výstupy, kde každý modul má svůj vstup a výstup. Do vstupu připojte vstupní zařízení, do výstupu výstupní zařízení. Vstupními zařízeními rozumíme taková zařízení, která dávají modulu impulzy pro ovládání výstupních zařízení. Proto do vstupních zařízení řadíme senzory, čidla a mechanické spínací prvky. Vstupní zařízení je možné připojit na termostatický /teplotní čidlo/ a spínací modul /mechanický spínač, zabezpečovací senzory/. Výstupními zařízeními rozumíme zařízení, která chceme ovládat. Mezi tyto zařízení řadíme například boiler, světlo, ventil pro zalévání zahrádky atd. U zapojování zařízení je třeba brát zřetel na zvolení správného vstupu a výstupu pro každý modul. Pokud zapojujete první modul, zapojte vstupní zařízení do konektoru V1 a výstupní ovládané zařízení do konektoru R1. U druhého modulu zapojte vstup na V2, výstup na R2 atd. 25
27 U termostatického modulu je možné využít jiné teplotní čidlo, než které má modul na svém vstupu. Tohoto můžete využít, pokud máte například dva topné prvky a oba je chcete spouštět na základě teploty z jednoho interiérového čidla. Schémata zapojení pro jednotlivá zařízení najdete na stránkách v sekci Podpora Ke stažení Bezdrátové propojení Bezdrátové propojená můžeme využít pro vstupní zařízení, která disponují bezdrátovým přenosem pro systém TimNet. Bezdrátové propojení mezi jednotkou a koncovými zařízeními je realizováno pomocí certifikované domácí frekvence 868 MHz (dále RF signál). Pro bezdrátové propojení jednotky postupujte dle kroků níže. 1) Vložte do bezdrátového zařízení zdroj napájení (baterii), viz návod u zařízení. 2) Po připojení napájení začne na zařízení blikat červená dioda Aktivace koncových zařízení Pokud máte zařízení připojeno fyzicky, stačí ho aktivovat v aplikaci. Pro aktivaci v zařízení v aplikaci klikněte v menu aplikace na modul, který chcete přidat. Moduly jsou v menu řazeny, dle svého označení (navrchu modul 1, pod ním modul 2 atd.). Po kliknutí na modul Vám vyjede aktivační okno modulu. Při aktivaci modulu postupujte dle koků níže: 1) Vyberte zařízení, které chcete ovládat. Máte na výběr mezi zařízeními termostatického, časového a spínacího modulu. Pokud jste nenašli Vaše zařízení mezi doporučenými a chcete ovládat jiné zařízení na základě teploty, vyberte možnost Termostat. Pro ovládání jiného časového zařízení, vyberte možnost Jiné časové zařízení. Jelikož je modul termostat univerzální a dá se použít na ovládání jakéhokoliv zařízení, systém neomezuje rozsah zadávaných teplot. Použitím tohoto modulu na sebe bere uživatel veškerou zodpovědnost za případné vzniklé škody špatným nastavením modulu. 26
28 2) Po výběru zařízení se Vám předvyplní název pro modul, jenž ovládá zařízení a ikona modulu. Pokud si přejete jiný název nebo jinou ikonu pro modul, můžete tyto hodnoty změnit. 3) Poté vyplňte ostatní nastavení pro vybraný modul a) Zařízení termostatického modulu 1. Pokud jste si vybrali zařízení termostatického modulu, v prvním kroku vyberte vstup teplotního čidla, na základě kterého se bude zařízení ovládat. Doporučujeme vybrat teplotní čidlo podle označení modulu /pro modul 1 vyberte vstup 1/. Jiné teplotní čidlo vyberte jen v případě, že chcete ovládat 2 zařízení na základě hodnot z jednoho teplotního čidla. 2. Po výběru teplotního čidla se zobrazí infografika se zobrazenou Řídící jednotkou. Na jednotce jsou vyznačeny vstupy a výstupy, ke kterým máte připojit teplotní čidlo a ovládané zařízení. Podle nich si zkontrolujte správnost mechanického připojení. 3. Dále v poli Název čidla vyplňte pojmenování pro teplotní čidlo (např. Čidlo v boileru atd.) 4. Posledním krokem je nastavení bezpečnostních hodnot* a teplotní diference**. Tyto hodnoty jsou předvyplněny dle modulu. Nicméně je můžete dle Vašeho uvážení změnit. * Bezpečnostní hodnoty určují minimální a maximální povolenou teplotu. Pokud bude dosaženo minimální teploty, topný prvek se z bezpečnostních důvodů okamžitě zapne, aby nedošlo k podchlazení objektu nebo prvku. Pokud bude dosaženo maximální teploty, topný prvek se z bezpečnostních důvodů ihned vypne, aby nedošlo k přetopení objektu nebo prvku. ** Teplotní diference je velice důležitá pro zapínání/vypínání topného prvku. Pokud je např. teplotní diference 0,5 C a vy požadujete teplotu 20 C, bude topné zařízení zapnuto při 19,5 C (= požadovaná teplota teplotní diference) a vypnuto po dosažení 27
29 požadované teploty 20 C. To znamená, že v tomto případě bude teplota kolísat v mezích 19,5 až 20 C. 5. Pokud máte všechny volby vyplněné, klikněte na tlačítko Aktivovat modul. Modul se Vám zobrazí na příslušné pozici v menu. 28
30 b) Zařízení časového modulu 1. Po editaci ikony a názvu modulu si zkontrolujte, zda máte ovládané zařízení zapojené na správném výstupu, viz infografika. Pokud jste si u časového modulu zvolili možnost Náhodné světlo, nabízí se Vám volba Povolit náhodný režim Pokud tuto volbu povolíte, bude ovládané světlo rozsvěcováno a zhasínáno v náhodných intervalech podle vestavěného algoritmu. Algoritmus je samozřejmě aktivní pouze ve Vámi definovanou dobu. Náhodné rozvicování a zhasínání světla působí jako prevence zabezpečení tím, že imituje přítomnost lidí v objektu. 2. Pokud máte všechny volby vyplněné, klikněte na tlačítko Aktivovat modul. Modul se Vám zobrazí na příslušné pozici v menu. 29
31 c) Zařízení Spínacího modulu 1. Po výběru ikony a názvu zvolte možnost, zda chcete, aby ovládané zařízení využívalo vstup /např. připojená zabezpečovací zařízení, mechanický vypínač světla/. V případě, že požadujete vstupní zařízení, zatrhněte možnost Povolit vstupní zařízení. 2. Dalším krokem nastavení vstupního zařízení je možnost inverzního vstupu. Tuto možnost zvolte v případě, že modulem ovládáte zabezpečovací zařízení /U zabezpečovacích zařízení dochází při vyhodnocení alarmu k rozepnutí vstupního kontaktu. / 3. Dále si dle infografiky zkontrolujte, zda máte správně zapojeny vstupní a výstupní zařízení. Infografika Vám červeně zvýrazní ovládané svorky. 4. Posledním krokem je výběr času aktivace výstupního zařízení při sepnutí spínače. Pokud zvolíte možnost 00h 00 min 00 sec, bude zařízení po sepnutí spínače zapnuté do té doby, než ho Vy sami vypnete. Pokud zvolíte konkrétní čas, bude zařízení zapnuté jen po zvolenou dobu. Po doběhnutí doby se zařízení samo vypne. 5. Pokud máte všechny volby zvolené, klikněte na tlačítko Aktivovat modul. Modul se Vám zobrazí na příslušné pozici v menu. 30
32 5 OVLÁDÁNÍ ZAŘÍZENÍ V SYSTÉMU TIMNET Všechny zařízení, připojené do systému TimNet, můžete ovládat mechanickým přepínačem na Řídící jednotce nebo pomocí ovládací aplikace. 5.1 Manuální ovládání zařízení Zařízení můžete manuálně ovládat pomocí přepínačů na Řídící jednotce. Přepínače mají 3 polohy - zapnuto, vypnuto a automatický režim. Pokud chcete ovládané zařízení manuálně zapnout, dejte přepínač do vrchní polohy -ZAP. Pokud chcete ovládané zařízení manuálně vypnout, dejte přepínač do dolní polohy - VYP. Prostřední poloha přepínače je určena pro ovládání zařízení pomocí ovládací aplikace - AUT. Více se o ovládací aplikaci dozvíte v následující kapitole. Pokud nastane situace, kdy jste na chalupě zapnuli manuálně nějaké zařízení a všimnete si toho, až když jste pryč, není to žádný problém. V takovémto případě můžete zařízení vypnout vzdáleně přes ovládací aplikaci i v případě, kdy máte mechanický přepínač v poloze zapnuto nebo vypnuto. 31
33 5.2 Ovládání pomocí aplikace Aplikace pro ovládání Vašich zařízení v TimNet síti existuje ve webové i mobilní verzi. Do webové verze ovládací aplikace se dostanete z jakéhokoliv zařízení /mobil, tablet, pc/ kliknutím na tlačítko Přihlásit. Toto tlačítko se nachází na webových stránkách v menu na pravé straně. Mobilní verzi máme prozatím na mobilní přístroje se systémem Android. Pracujeme však i na verzi pro telefony s operačním systémem ios. Je jen na vás, zda si po ovládání Vašich zařízení zvolíte webovou nebo mobilní verzi aplikace. Obě verze aplikace jsou navíc zdarma. V aplikaci máte vytvořený svůj osobní účet, se kterým máte spárovaná Vaše zařízení. Z hlediska zabezpečení Vašich dat nemusíte mít žádné obavy. Pro přenos dat používáme na všech našich stránkách certifikát SSL s velmi vysokými nároky na zabezpečení. O tom, že je stránka zabezpečená se můžete přesvědčit zeleně zbarveným adresním řádkem ve Vašem prohlížeči. Pokud by Vás zajímaly technické specifikace certifikátu, jedná se o SSL certifikát True BusinessID EV s algoritmem SHA-2, délkou klíče 2048 bitů a s až 256 bitovým šifrováním dat. 5.3 Jak se do ovládací aplikace dostat Pro přístup do aplikace je nutné mít vytvořený účet. Vytvoření účtu je popsáno v kapitole Webová ovládací aplikace Ve webové aplikaci lze provádět veškerá nastavení. Do webové ovládací aplikace se dostanete, pokud přejdete na webovou adresu a poté kliknete na tlačítko přihlásit, které se nachází na stránkách vpravo nahoře. Pak už jen stačí zadat Vaše přihlašovací údaje Mobilní ovládací aplikace Mobilní aplikace slouží pro ovládání Vašich zařízení a pro nastavení jednotlivých modulů. Pokud budete chtít provádět nastavení účtu (např. změnit Vaše osobní údaje), přejděte do webové aplikace. Mobilní aplikace pro systém android je zdarma ke stažení v obchodě Google play. Aplikaci pro zařízení Apple se systémem ios v současné době připravujeme. Předpokládaný termín dokončení říjen
34 5.4 Popis webové aplikace Webová aplikace umožňuje provádět veškerá nastavení. V horní horizontální liště aplikace je panel s nastavením, vlevo se nachází vertikální menu. V panelu s nastavením lze: Přidat novou Komunikační jednotku (pomocí tlačítka + PŘIDAT ). Zpravidla je jedna komunikační jednotka na jeden objekt. Více komunikačních jednotek využijete v případě, že budete chtít ovládat více nemovitostí z jednoho účtu. Přepínat mezi Vašimi nemovitostmi Odhlásit se z účtu Provádět nastavení aplikace (viz následující kapitola) Nastavení aplikace Do nastavení aplikace se dostanete kliknutím na tlačítko NASTAVENÍ. Nastavení obsahuje: Správu uživatelského profilu Správu zařízení Informace o verzi firmwaru Komunikační jednotky Formulář pro technickou podporu 33
35 Správa uživatelského profilu V uživatelském profilu máte možnost změny Vašich osobních údajů. Můžete si změnit: Jméno, příjmení Telefonní číslo pro zasílání nastavených upozornění Heslo Profilovou fotografii Dále zde máte možnost povolit připojení technika. Tuto volbu můžete využít v případě, že zavoláte na technickou podporu a nevíte si rady s nastavením aplikace. Pokud bude zaškrtnuta tato volba, technik se připojí k Vašemu účtu a bude moci provést potřebné změny místo Vás. Pokud bude tato volba deaktivována, technikovi nebude umožněn do Vašeho účtu přístup. Další volbou je SMS účet. Zde si můžete prohlédnout historii SMS transakcí. Pozn.: SMS zprávy jsou využívány pro SMS notifikace upozorňující na alarmový stav. 34
36 Správa zařízení Správa zařízení obsahuje všechny Vaše Komunikační jednotky, Řídící jednotky a bezdrátově připojená zařízení. V přehledu zařízení je možné odebrat jakýkoliv výše uvedený prvek. Koncová zařízení je možno odebrat ihned. Řídící jednotku lze z hlediska bezpečnosti odebrat pouze v případě, že jsou odebrány všechny moduly, které se na jednotku vážou. Odebráním modulů rozumíme vrácení všech modulů do továrního nastavení. Komunikační jednotku lze odebrat pouze v případě, že jsou odebrány všechny Řídící jednotky, které jsou s danou Komunikační jednotkou provázané Informace o verzi firmwaru Tato obrazovka je pouze informativní. Nese informaci o aktuální verzi firmwaru Vaší jednotky. 35
37 Formulář pro technickou podporu Na této obrazovce najdete formulář pro technickou podporu. Technickou podporu můžete kontaktovat více způsoby: Zadáním dotazu do kontaktního formuláře em na adresu Na telefonním čísle každý pracovní den mezi 8-16 hod. 36
38 5.4.2 Nástěnka Pokud již máte přidána a aktivována koncová zařízení (popis přidání zařízení je popsán v kapitole 5.4.2), zobrazí se Vám při vstupu do aplikace nástěnka. Nástěnka je rozdělena do pěti sloupců: 1) První sloupec je určen ikoně modulu 2) Ve druhém sloupci je název modulu 3) Třetí sloupec zobrazuje aktuální stav ovládaného zařízení u termostatických zařízení je zobrazena aktuální teplota, u ostatních zařízení aktuální stav zapnuto/vypnuto 4) Další sloupec popisuje, zda je zařízení v automatickém (ikona hodin) nebo manuálním režimu (ikona ruky) a případně jak dlouho bude ovládané zařízení v aktuálním stavu. 5) Poslední sloupec je určen zařízením termostatického modulu. Zobrazuje aktuální stav topného prvku zapnuto/vypnuto 37
39 5.4.3 Termostatické moduly Termostatické moduly jsou v menu znázorněny červenými ikonami. Po kliknutí na termostatický modul se zobrazí detail modulu. V záhlaví modul obsahuje tlačítko pro vypnutí modulu. Kliknutím na toto tlačítko se modul a s ním i ovládané zařízení deaktivuje /v obrázku níže značeno číslem 1/. Vrchní část detailu modulu je informativní. Zobrazuje aktuální stav zařízení a nese údaje, které jsou propisovány na nástěnku aktuální teplota, čas do další změny, aktuální stav topného prvku /v obrázku níže značeno číslem 2/. Pod informativní zónou jsou na výběr režimy, které můžete v modulu nastavit. V termostatickém modulu máte na výběr mezi automatickým a manuálním režimem. Aktuálně zapnutý režim je indikován blikající tečkou u daného režimu. Pod každým režimem je nastavení, které s daným režimem souvisí /v obrázku níže značeno číslem 3/. Pod režimem najdete graf, který Vám zobrazuje požadovanou a reálnou teplotu v čase /v obrázku níže značeno číslem 4/. V dolní části detailu modulu pak najdete nastavení modulu, nastavení alarmů a možnost vrátit modul do továrního nastavení /v obrázku níže značeno číslem 5/. 38
40 Automatický režim Pokud je termostatický modul v automatickém režimu, znamená to, že zařízení je ovládáno pomoci týdenního nastavení. Na detailu modulu vidíte nastavení aktuálního dne. Pro přehled nebo editaci týdenního nastavení klikněte na tlačítko Editovat, které se nachází u časové osy dne. Pokud jste v týdenním přehledu poprvé, předdefinujte si nejdříve teploty, které budete do týdenního programu vkládat. Teploty lze předdefinovat kliknutím na tlačítko Nastavení teplot, které se nachází v záhlaví okna s týdenním nastavením. 39
41 Po kliknutí se zobrazí okno pro přidávání nových teplot. Kliknutím na tlačítko + Přidat teplotu přidáte novou teplotu pro týdenní nastavení. Nově přidané teplotě se automaticky předdefinuje barva teploty. Vy si jen zvolte název, kterým tuto teplotu pojmenujete a hodnotu této teploty ve C. Přidat můžete maximálně 6 teplot. Pokud máte všechny požadované teploty přidané, klikněte na tlačítko Uložit. Pokud máte všechny požadované teploty předdefinované, klikněte na tlačítko + u dne, kde chcete provést nastavení programu. Objeví se Vám okno pro editaci týdenního programu. Zde si můžete pohodlně nastavit požadované teploty během dne. Pro vepsání teploty do týdenního programu stačí jen zvolit časové rozmezí, ve kterém teplotu požadujete a vybrat jednu z Vámi předdefinovaných teplot. Následně klikněte na tlačítko Uložit. Teplota se Vám poté zobrazí v týdenním přehledu. Během jednoho dne můžete provést až šest teplotních změn. 40
42 Pokud máte u vybraného dne teploty nastavené, zbývá je už jen nastavit i do dalších dnů. Abyste nemuseli provádět nastavení u každého dne zvlášť, můžete nastavení dne zkopírovat do dalších dnů. Stačí kliknout na kopírovací tlačítko u dne, který chcete kopírovat. Zobrazí se Vám kopírovací okno. Stačí si jen kliknutím vybrat dny, do kterých chcete data ze zdrojového dne kopírovat. Poté stiskněte tlačítko Kopírovat. 41
43 Tímto krokem se Vám zkopíruje nastavení zdrojového dne do všech zvolených dnů. 42
44 Manuální režim Manuální režim umožňuje změnu požadované teploty na základě aktuální potřeby. Pro aktivaci manuálního režimu klikněte na záložku Manuálně. Zde si vyberte požadovanou teplotu a poté zadejte čas, po který má být tato teplota nastavena. Teplotu si můžete nastavit permanentně nebo pouze na určitý časový úsek. Po doběhnutí nastaveného časového úseku se modul automaticky přepne do týdenního nastavení. Pokud jste vybrali teplotu a časový úsek, aktivujte režim kliknutím na tlačítko Aktivovat. Poznámka: Pokud zapnete zařízení pomocí manuálního režimu permanentně, může se stát, že ho zapomenete vypnout a odjedete z chalupy. Pro takový případ můžete využít zaslání ové nebo SMS notifikace, které Vás upozorní na dlouho trvající manuální režim Nastavení alarmů Zde si můžete nastavit upozornění na překročení Vámi definovaných hraničních teplot. Déle můžete zapnout notifikace na dlouho trvající manuální režim pro případ, že zařízení zapomenete vypnout. Notifikace mohou být dvojího typu. Můžete si zapnout upozornění pomocí u nebo pomocí SMS zprávy. 43
45 Technické nastavení modulu V technickém nastavení modulu můžete nastavit hraniční teploty, název modulu, ikonu modulu, teplotní diferenci a vybrat teplotní čidlo, kterým se modul řídí. Všechny tyto funkce jsou popsány v kapitole Tovární nastavení Pokud chcete vrátit modul do původního stavu, klikněte na tlačítko Vrátit do továrního nastavení. Tímto krokem se nenávratně vymaže veškeré nastavení pro daný modul! 44
46 5.4.4 Časové moduly Časové moduly jsou v menu znázorněny oranžovými ikonami. Po kliknutí na časový modul se zobrazí detail modulu. V záhlaví modul obsahuje tlačítko pro vypnutí modulu. Kliknutím na toto tlačítko se modul a s ním i ovládané zařízení deaktivuje /v obrázku níže značeno číslem 1/. Vrchní část detailu modulu je informativní. Zobrazuje aktuální stav zařízení a nese údaje, které jsou propisovány na nástěnku aktuální stav ovládaného zařízení, čas do další změny /v obrázku níže značeno číslem 2/. Pod informativní zónou jsou na výběr režimy, které můžete v modulu nastavit. V časovém modulu máte na výběr mezi automatickým a manuálním režimem. Aktuálně zapnutý režim je indikován blikající tečkou u daného režimu. Pod každým režimem je nastavení, které s daným režimem souvisí /v obrázku níže značeno číslem 4/. Další část obrazovky je věnovaná grafu. Graf znázorňuje zapnutí zařízení v závislosti na čase /v obrázku níže značeno číslem 5/. V dolní části detailu modulu pak najdete nastavení modulu, nastavení alarmů a možnost vrátit modul do továrního nastavení /v obrázku níže značeno číslem 5/. 45
47 Automatický režim Pokud je časový modul v automatickém režimu, znamená to, že zařízení je ovládáno pomoci týdenního nastavení. Na detailu modulu vidíte nastavení aktuálního dne. Pro přehled nebo editaci týdenního nastavení klikněte na tlačítko Editovat, které se nachází u časové osy dne. 46
48 Pro nastavení programu klikněte u vybraného dne na tlačítko +. Objeví se Vám okno pro editaci týdenního programu. Zde si můžete nastavit požadované stavy během dne (zapnuto, vypnuto nebo náhodný*). Stačí jen zvolit časové rozmezí, ve kterém stav požadujete a vybrat, zda má být zařízení ve vybrané časové rozmezí zapnuto nebo vypnuto. Následně klikněte na tlačítko Uložit. Změna se Vám poté zobrazí v týdenním přehledu. Během jednoho dne můžete provést až šest změn stavů. *Náhodný stav je zobrazen pouze u modulu Světlo - prevence zabezpečení. Pokud jej aktivujete, bude ovládané světlo rozsvěcováno a zhasínáno v náhodných intervalech podle vestavěného algoritmu. Algoritmus je samozřejmě aktivní pouze ve Vámi definovanou dobu. Náhodné rozvicování a zhasínání světla působí jako prevence zabezpečení tím, že imituje přítomnost lidí v objektu. 47
49 Pokud máte vybraný den nastavený, zbývá už jen nastavit další dny. Abyste nemuseli provádět nastavení u každého dne zvlášť, můžete nastavení dne zkopírovat do dalších dnů. Stačí kliknout na kopírovací tlačítko u dne, který chcete kopírovat. Zobrazí se Vám kopírovací okno. Stačí si jen kliknutím vybrat dny, do kterých chcete data ze zdrojového dne kopírovat. Poté stiskněte tlačítko Kopírovat. Tímto krokem se Vám zkopíruje nastavení zdrojového dne do všech zvolených dnů. 48
50 Manuální režim Manuální režim umožňuje změnu požadované hodnoty na základě aktuální potřeby. Pro aktivaci manuálního režimu klikněte na záložku Manuálně. Zde si vyberte požadovaný stav a poté zadejte čas, po který má být tento stav nastaven. Vybraný stav můžete nastavit permanentně nebo pouze na určitý časový úsek. Po doběhnutí nastaveného časového úseku se modul automaticky přepne do týdenního nastavení. Pokud jste vybrali stav a časový úsek, aktivujte režim kliknutím na tlačítko Aktivovat. Poznámka: Pokud zapnete zařízení pomocí manuálního režimu permanentně, může se stát, že ho zapomenete vypnout a odjedete z chalupy. Pro takový případ můžete využít zaslání ové nebo SMS notifikace, které Vás upozorní na dlouho trvající manuální režim Nastavení alarmů Zde si můžete zapnout notifikace na dlouho trvající manuální režim pro případ, že zařízení zapomenete vypnout. Notifikace mohou být dvojího typu. Můžete si zapnout upozornění pomocí u nebo pomocí SMS zprávy Technické nastavení modulu V technickém nastavení modulu můžete nastavit název modulu a ikonu modulu. 49
51 Tovární nastavení Pokud chcete vrátit modul do původního stavu, klikněte na tlačítko Vrátit do továrního nastavení. Tímto krokem se nenávratně vymaže veškeré nastavení pro daný modul! 50
52 5.4.5 Spínací moduly Spínací moduly jsou v menu znázorněny modrými ikonami. Po kliknutí na spínací modul se zobrazí detail modulu. V záhlaví modul obsahuje tlačítko pro vypnutí modulu. Kliknutím na toto tlačítko se modul a s ním i ovládané zařízení deaktivuje /na obrázku níže označeno bodem 1/. Vrchní část detailu modulu je informativní. Zobrazuje aktuální stav zařízení / na obrázku níže označeno bodem 2/. Pod informativní zónou je tlačítko. Pokud na tlačítko kliknete, bude modul sepnut na nastavenou dobu /nastavení sepnuté doby se provádí v technickém nastavení modulu/. Na obrázku níže označeno bodem 3. Dále následuje graf historie spínání výstupního zařízení. Můžete shlédnout historii za poslední den, týden, měsíc /na obrázku níže bud 4/ V dolní části detailu modulu pak najdete nastavení modulu, nastavení alarmů a možnost vrátit modul do továrního nastavení /na obrázku níže označeno bodem 5/ Nastavení alarmů Můžete si zapnout alarm, který Vás upozorní na sepnutí výstupního zařízení. Využití tohoto alarmu je zejména u zabezpečovacího nebo bezpečnostního zařízení. V případě, kdy vstupní zařízení /PIR detektor, magnetický spínač, čidlo kouře, detektor zaplavení / vyhodnotí poplach, budete informováni pomocí Vámi nastavené notifikace. 51
53 Notifikace mohou být dvojího typu. Můžete si zapnout upozornění pomocí u nebo pomocí SMS zprávy Technické nastavení modulu V technickém nastavení modulu můžete nastavit název modulu, ikonu modulu, vstupní kontakt, čas sepnutí a polaritu vstupního zařízení. Všechny tyto funkce jsou popsány v kapitole Tovární nastavení Pokud chcete vrátit modul do původního stavu, klikněte na tlačítko Vrátit do továrního nastavení. Tímto krokem se nenávratně vymaže veškeré nastavení pro daný modul! 6 SOFTWAROVÉ POŽADAVKY NA OVLÁCACÍ APLIKACI 6.1 Požadavky na webovou verzi ovládací aplikace Zařízení s webovým prohlížečem Google chrome Mozilla Firefox Microsoft Edge Opera 6.2 Požadavky na mobilní aplikaci pro zařízení se systémem Android Operační systém Android 4.2 a vyšší. 7 BEZPEČNOSTNÍ POKYNY Kupující je povinen se při montáži a užívání výrobku řídit pravidly obsaženými v přiloženém montážním návodu a obecně známými pravidly. Záruka je platná pouze v případě, že je zařízení správně sestaveno, připojeno, nainstalováno a obsluhováno podle podmínek provozu a údržby výrobků. Elektrické součásti smí instalovat pouze osoba s příslušným oprávněním elektro dle platných příslušných předpisů. Zapojení musí odpovídat příslušným platným normám. 52
54 8 TECHNICKÉ ÚDAJE Napájení komunikační jednotky: Napájení řídící jednotky: 12V / DC 12V / DC Tepelná odolnost komunikační jednotky: max 50 C Tepelná odolnost řídící jednotky: max 50 C Rozměry komunikační jednotky: 150 x 145 x 36mm (d x š x h) Rozměry řídící jednotky: 255 x 200 x 95mm (d x š x h) Způsob likvidace: Způsob uchycení kabelů: zařízení se likviduje jako tříděný odpad konektorové propojení Odolnost komunikační jednotky: IP 40 Odolnost řídící jednotky: IP 40 Třída programového vybavení: A (řídící funkce nejsou určeny k tomu, aby ovlivňovaly bezpečnost zařízení) 53
Manuál TimNet v 1.01 OBSAH
Manuál TimNet OBSAH 1 O TimNetu... 3 1.1 Co je TimNet... 3 1.1.1 Princip komunikace se zařízeními v TimNetu... 3 2 Jaké prvky je možné k TimNetu připojit?... 5 2.1 Termostatický modul... 5 2.2 Časový modul...
VíceManuál TimNet v 1.05 OBSAH
Manuál TimNet OBSAH 1 O TimNetu...3 1.1 Co je TimNet...3 1.1.1 Princip komunikace se zařízeními v TimNetu...3 2 Jaké prvky je možné k TimNetu připojit?...5 2.1 Termostatický modul...5 2.2 Časový modul...5
VíceManuál TimNet Plynový kotel
Manuál TimNet Plynový kotel Detailní popis: Díky termostatickému modulu můžete velice snadno ovládat vytápění ve Vaší chalupě. K TimNetu můžete zapojit jakýkoliv topný prvek spínaný na základě elektrické
VíceManuál TimNet Elektrické vytápění II
Manuál TimNet Elektrické vytápění II Detailní popis: Elektrokotel může být ovládán jedním nebo dvěma termostatickými moduly. Jeden modul se vztahuje na typ elektrokotle, který si sám řídí spouštění oběhového
VíceManuál TimNet Oběhové čerpadlo
Manuál TimNet Oběhové čerpadlo Detailní popis: Ovládání oběhového čerpadla je jedna z funkcí termostatického modulu. Čerpadlo může být ovládáno buď na základě teploty interiéru nebo na základě teploty
VíceCeník Výrobce: Timpex s.r.o., Dukelská 128, Hanušovice, Česká republika, tel./fax: ,
Ceník 2016 Výrobce: Timpex s.r.o., Dukelská 128, 788 33 Hanušovice, Česká republika, tel./fax: +420 583 231 437, email: info@timnet.cz, www.timnet.cz SETY Základní set Základní set 40100 15 177,- Kč Doporučené
VíceVIZUÁLNÍ PØÍRUÈKA K APLIKACI PRO MOBILNÍ TELEFONY SE SYSTÉMEM ANDROID
PT41 VIZUÁLNÍ PØÍRUÈKA K APLIKACI PRO MOBILNÍ TELEFONY SE SYSTÉMEM ANDROID ÚVOD Tato aplikace umožňuje pohodlné ovládání systému PT41 prostřednictvím Vašeho mobilního zařízení. Aplikace usnadňuje konfi
VíceWiFi spínač ovládaný telefonem. Sonoff Pasiv 12V
WiFi spínač ovládaný telefonem Sonoff Pasiv 12V WiFi modul Sonoff Pasiv 12V je určen k ovládání externích spotřebičů vzdáleně přes internet. Využívá Cloud systému pro jednoduché připojení do WiFi sítě
VíceWiFi spínač ovládaný telefonem. Sonoff Basic/RF
WiFi spínač ovládaný telefonem Sonoff Basic/RF WiFi modul Sonoff je určen k ovládání externích spotřebičů vzdáleně přes internet. Využívá Cloud systému pro jednoduché připojení do WiFi sítě bez nutnosti
VíceSonoff RF Chytrý Wi-Fi vypínač ovládaný telefonem + 433MHz ovladačem
Sonoff Basic Chytrý Wi-Fi vypínač ovládaný telefonem Sonoff RF Chytrý Wi-Fi vypínač ovládaný telefonem + 433MHz ovladačem Záruční a pozáruční servis výrobků: www.chytrevypinace.cz Mikuláškovo nám. 6, 62500,
VíceVIZUÁLNÍ PØÍRUÈKA K APLIKACI PRO MOBILNÍ TELEFONY SE SYSTÉMEM ANDROID
PocketHome VIZUÁLNÍ PØÍRUÈKA K APLIKACI PRO MOBILNÍ TELEFONY SE SYSTÉMEM ANDROID ÚVOD Tato aplikace umožňuje pohodlné ovládání centrální jednotky systému PocketHome prostřednictvím Vašeho mobilního zařízení.
VícePřevodník PRE 10/20/30
Převodník PRE 10/20/30 PRE10/20/30 slouží pro připojení zařízení Elektrobock (centrální jednotka PocketHome, termostatu PT41 aj.) do sítě Ethernet. Připojené zařízení je tak možno ovládat z libovolného
VíceRoss-Tech HEX-NET VCDS VCDS-Mobile VCDS-Cloud TM
Ross-Tech HEX-NET VCDS VCDS-Mobile VCDS-Cloud TM Návod pro rychlé zprovoznění www.pc-autodiagnostika.cz Obsah Software... Propojovací kabel HEX-NET AP režim... 4 Propojovací kabel HEX-NET pokročilé nastavení...
VícePrůvodce pro přenos dat
Průvodce pro přenos dat (pro tonometr OMRON M6 Comfort IT a OMRON M3 IT) 1)Před prvním použití se musíte nejdříve zaregistrovat. 2)Přejděte na webovou stránku: http://bi-link.omron.com/home/landing 3)Zde
VíceNIBE Uplink Uživatelská příručka
NIBE Uplink Uživatelská příručka Obsah 1 Všeobecné Úrovně služby Požadavky 2 Registrace služby NIBE Uplink 3 Navigace na stránkách Moje systémy Software Nastavení účtu Odhlášení 1. Všeobecné Aplikace NIBE
VíceGSM ALARM - základní sada Návod k použití
GSM ALARM - základní sada Návod k použití První spuštění a základní nastavení: Před vložením SIM karty do GSM alarmu, je potřeba ji připravit v mobilním telefonu: 1. Odstraňte PIN 2. Vymažte všechny telefonní
VíceRegistrace teplot v siláži během fragmentace
Registrace teplot v siláži během fragmentace Obsah 1.Úvod... 3 2.Obchodní balení (S-DAT)... 3 3.Doporučené příslušenství... 3 4.Připojení... 4 5.Nastavení... 4 6.Aktuální stav... 6 7.Graf... 6 8.Prohlížení
VíceInstalace. Bezdrátový přístupový bod NETGEAR 802.11ac WAC120. Obsah balení. NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134 USA.
Ochranné známky NETGEAR, logo NETGEAR a Connect with Innovation jsou obchodní známky nebo registrované obchodní známky společnosti NETGEAR, Inc. v USA a jiných zemích. Informace zde uvedené podléhají změnám
VíceREGISTRACE UŽIVATELE
OBCHODOVÁNÍ S POVOLENKAMI REJSTŘÍK UNIE REGISTRACE UŽIVATELE Stručná uživatelská příručka Obsah Spuštění aplikace... 2 Přihlášení a odhlášení... 3 Vytvoření uživatelského účtu EU Login a přidání čísla
VíceEthernetový komunikátor ETH-BOX1
Ethernetový komunikátor ETH-BOX1 NÁVOD K POUŽITÍ Poslední aktualizace: 22.12.2011 Ethernetový komunikátor ETH-BOX1 1 Malý ethernetový komunikátor umožňující pohodlné ovládání libovolného zařízení přes
VíceWiFi modul s teplotním senzorem. Sonoff TH16
WiFi modul s teplotním senzorem Sonoff TH16 WiFi modul Sonoff TH16 je určen k měření teploty a vlhkosti a k ovládání externích spotřebičů vzdáleně přes internet. Využívá Cloud systému pro jednoduché připojení
VíceNávod na nastavení připojení k drátové síti na kolejích Jana Opletala pro operační systém MS Windows 10
Návod na nastavení připojení k drátové síti na kolejích Jana Opletala pro operační systém MS Windows 10 1 Úvodem Přístup k internetu prostřednictvím drátového připojení na pokojích kolejí Jana Opletala
VíceB Series Waterproof Model. IP Kamera. Uživatelský manuál
B Series Waterproof Model IP Kamera Uživatelský manuál Obsah 1 ÚVODEM... 3 2 VZHLED A ROZHRANÍ... 3 3 PŘIPOJENÍ KE KAMEŘE Z VAŠÍ LAN SÍTĚ... 4 4 PŘIPOJENÍ KAMERY PŘES WAN ROZHRANÍ... 8 5 DALŠÍ NASTAVENÍ...
VícePrvní seznámení s mobilní aplikací PATRIOT GPS
První seznámení s mobilní aplikací PATRIOT GPS 1 Obsah 1 Získání aplikace... 3 2 První spuštění... 3 2.1 Založení uživatelského účtu... 3 2.2 Založení vozidla... 4 3 Ovládání vozidla... 5 3.1 Menu vozidla...
VíceNávod k obsluze IP kamery Zoneway. IP kamery jsou určené pro odbornou montáž.
Návod k obsluze IP kamery Zoneway. IP kamery jsou určené pro odbornou montáž. Obsah 1 Úvod... 1 2 Návod pro připojení do webového rozhraní... 1 2.1 Připojení kamery k WiFi síti... 4 2.2 Postup nastavení
VíceSP-1101W Skrátený inštalačný manuál
SP-1101W Skrátený inštalačný manuál 06-2014 / v1.2 1 I. Informace o výrobku... 3 I-1. Obsah balení... 3 I-2. Přední panel... 3 I-3. Stav LED indikátoru... 4 I-4. Tlačítko stavu přepínače... 4 I-5. Typový
VíceSignalizace a ovládací prvky. Konektory a připojení
PH-WEB je zařízení, sloužící ke správě jednotlivých prvků systému PocketHome přes webové rozhraní. Z libovolného místa na světě lze, prostřednictvím sítě Internet, zjišťovat informace o jednotlivých prvcích
VíceSmart Home CHYTRÁ WI-FI ZÁSUVKA
Smart Home CHYTRÁ WI-FI ZÁSUVKA Děkujeme za zakoupení produktu CHYTRÁ WI-FI ZÁSUVKA z řady SECTRON Smart Home. POPIS PRODUKTU OBSAH BALENÍ PRVNÍ SPUŠTĚNÍ KONFIGURACE ŘEŠENÍ PROBLÉMŮ A DOTAZY 6 TECHNICKÉ
VíceGSM-01. Pro lepší pochopení tohoto výrobku, přečtěte si uživatelská příručka důkladně před použitím.
GSM-01 Pro lepší pochopení tohoto výrobku, přečtěte si uživatelská příručka důkladně před použitím. Dovozce a prodejce: www.alarmy-zabezpeceni.cz Hanse Ledwinky 200 742 21 Kopřivnice Česká republika Tel:
VíceSP-1101W/SP-2101W Zkrácený Instalační Manuál
SP-1101W/SP-2101W Zkrácený Instalační Manuál 05-2014 / v1.0 1 I. Informace o produktu I-1. Obsah balení Smart Plug Switch Zkrácený instalační manuál CD s rychlým instalačním průvodcem I-2. Přední panel
VíceManuál pro studenty. Obsah
Manuál pro studenty Studovat můžete v čase, který Vám vyhovuje a z jakéhokoliv prostředí. Náklady na cestovné a ubytování tímto ušetříte! Kurz Vás nebude nic stát! Počet kurzů bude záviset jen na Vás.
VíceREGISTRACE UŽIVATELE
OBCHODOVÁNÍ S POVOLENKAMI REJSTŘÍK UNIE REGISTRACE UŽIVATELE Stručná uživatelská příručka Obsah Spuštění aplikace... 2 Přihlášení a odhlášení... 3 Vytvoření uživatelského účtu EU Login a přidání čísla
VíceFlame Wifi. Digitální pokojový Wifi termostat. Ovládejte svůj domov odkudkoliv
Flame Wifi Digitální pokojový Wifi termostat Ovládejte svůj domov odkudkoliv Moderní pokojový digitální termostat s vestavěným Wifi modulem pro komunikaci s vaší chytrým telefonem. Kvalitní barevný dotekový
VíceMobilní aplikace. Uživatelský manuál
Uživatelský manuál Obsah Základní informace a nastavení... 3 Nastavení přístupu... 4 Registrace docházky... 5 Editace vlastní docházky... 5 Ovládaní z mobilní aplikace... 6 Konfigurace mobilní aplikace...
Vícegdmss Lite Android DVR Mobile Client Návod k obsluze aplikace
gdmss Lite Android DVR Mobile Client Návod k obsluze aplikace Pouze pro telefony se systémem Android Obsah 1. VŠEOBECNÉ INFORMACE... 3 1.1 Úvod... 3 1.2 Funkce... 3 1.3 Technické požadavky na provoz aplikace...
VíceG5701cz. Návod k instalaci OZW Web-Server. Siemens Building Technologies e G5701cz /8
s cs Návod k instalaci 74 319 0664 0 G5701cz OZW772... 7 4 3 1 9 0 6 6 4 0 cs Web-Server Siemens Building Technologies 74 319 0664 0 e G5701cz 2018-05-10 1/8 Montáž 1 2 3 4a 4b 9 10 2/8 2018-05-10 G5701cz
VíceNávod na použití GSM spínače
Návod na použití GSM spínače Obj. č: 3242 Krátký popis dálkového spínače GSM: umožňuje zapínání a vypínání přístrojů přes síť GSM (i pro více uživatelů) Funkce časového zpoždění (zapínání a vypínání přístrojů
VíceMěření fyzické aktivity přes mobilní aplikaci DIANI PA
Měření fyzické aktivity přes mobilní aplikaci DIANI PA Pro automatizovaný přenos dat z Xiaomi MiBand 2 krokoměru do mobilní aplikace Diani PA je třeba nejprve nainstalovat tuto aplikaci na Váš chytrý telefon
VíceEasy, Reliable & Secure. Bezdrátový router N150 (N150R)
Easy, Reliable & Secure Bezdrátový router N150 (N150R) Ochranné známky Značky a názvy výrobků jsou ochranné známky nebo registrované ochranné známky příslušných vlastníků. Informace mohou být změněny bez
VíceGPS lokátor s online sledováním Návod k obsluze
GPS lokátor s online sledováním Návod k obsluze www.spionazni-technika.cz Stránka 1 1. Specifikace Sledovací zařízení PROFI disponuje umožňuje online sledování pohybu vozu, i jeho historii až 3 měsíce
VíceBezdrátový pokojový termostat. Flame RF
Bezdrátový pokojový termostat Flame RF Pokojový termostat Flame RF slouží k regulaci pokojové teploty na základě nastaveného programu nebo nastaveného topného režimu. Zvyšuje tak teplotní komfort místnosti
Více1. Připojení k Internetu
Jak připojit pokladnu k systému EET Tento dokument a další návody či doprovodná videa naleznete na: http://www.elektronickaevidencetrzeb.cz/ke-stazeni Sledujte aktuální verzi tohoto dokumentu! Před začátkem
VíceBezdrátová komunikační brána (RS485 Gateway)
REGULÁTORY SMART GATE Bezdrátová komunikační brána (RS485 Gateway) NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU 1. Popis Smart Gate je bezdrátová komunikační brána mezi vzduchotechnickými jednotkami SAVE a bezdrátovými
Víceugate Set 1.0 software pro konfiguraci GSM komunikátoru ugate2 Poslední aktualizace: 9.6.2010
ugate Set 1.0 software pro konfiguraci GSM komunikátoru ugate2 Poslední aktualizace: 9.6.2010 ugate Set je podpůrný software určený ke snadné konfiguraci GSM komunikátoru ugate2. Po připojení ugate2 USB
VíceREGISTRACE UŽIVATELE
OBCHODOVÁNÍ S POVOLENKAMI REJSTŘÍK UNIE REGISTRACE UŽIVATELE Stručná uživatelská příručka Obsah Spuštění aplikace... 2 Přihlášení a odhlášení... 3 Vytvoření uživatelského účtu ECAS a přidání čísla mobilního
