IDEA Corbel 5. Uživatelská příručka
|
|
- Bohumír Bartoš
- před 8 lety
- Počet zobrazení:
Transkript
1 Uživatelská příručka IDEA Corbel IDEA Corbel 5 Uživatelská příručka

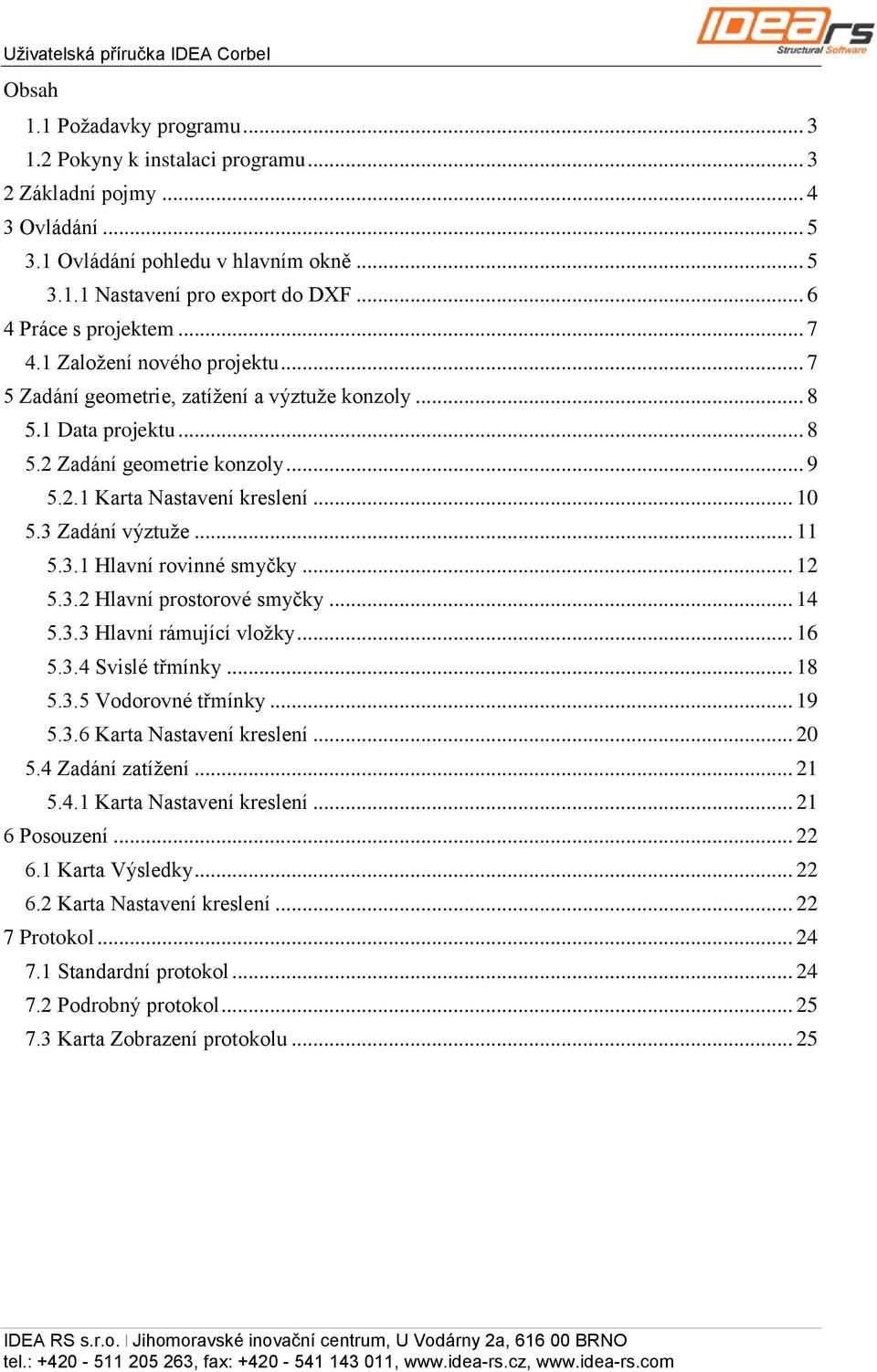

2 Uživatelská příručka IDEA Corbel Obsah 1.1 Požadavky programu Pokyny k instalaci programu Základní pojmy Ovládání Ovládání pohledu v hlavním okně Nastavení pro export do DXF Práce s projektem Založení nového projektu Zadání geometrie, zatížení a výztuže konzoly Data projektu Zadání geometrie konzoly Karta Nastavení kreslení Zadání výztuže Hlavní rovinné smyčky Hlavní prostorové smyčky Hlavní rámující vložky Svislé třmínky Vodorovné třmínky Karta Nastavení kreslení Zadání zatížení Karta Nastavení kreslení Posouzení Karta Výsledky Karta Nastavení kreslení Protokol Standardní protokol Podrobný protokol Karta Zobrazení protokolu... 25
3 Uživatelská příručka IDEA Corbel Požadavky programu Aplikace ke svému provozu vyžaduje na počítači mít nainstalovaný.net Framework 4 ten lze stáhnout např. ze stránek společnosti Microsoft ( 25c1-4fc0-919f-b21f31ab88b7). Instalační program přítomnost Frameworku kontroluje, v případě, že jej nedetekuje, nejde instalace spustit. 1.2 Pokyny k instalaci programu Program IDEA Corbel se instaluje jako součást balíku IDEA StatiCa.
4 Uživatelská příručka IDEA Corbel 4 2 Základní pojmy IDEA Corbel je program pro zadání a posouzení krátké konzoly. Výpočet a posudek konzoly se provádí metodou příhradové analogie. IDEA Corbel je jedním ze skupiny programů firmy IDEA RS určených převážně pro řešení 2D statických úloh. Všechny tyto programy pracují se stejným datovým modelem a to umožňuje jejich přímé propojení s IDEA posudkovými moduly. 3D/ 2D statika IDEA Ocel Ocelový prvek IDEA Přepětí Předpjatý prvek IDEA Designer Model konstrukce IDEA Beton Předpjatý průřez IDEA Beton Pruty IDEA Beton Desky Programy IDEA jsou navrženy tak, aby je bylo možno provozovat na internetu. Jsou naprogramovány pro použití na platformě MS Azure, což umožňuje jejich bezproblémový provoz jako Cloud aplikace.
5 Uživatelská příručka IDEA Corbel 5 3 Ovládání Prvky uživatelského prostředí aplikace jsou sdruženy do následujících skupin: Navigátor obsahuje hlavní příkazy pro práci v projektu. Karty (Ribbony) obsahují sady ovládacích prvků. Obsah sady se mění podle aktuálního příkazu v navigátoru. Hlavní okno zobrazuje data aplikace v grafické podobě. Datové okno zobrazuje vlastnosti vybraného objektu nebo výsledky pro aktuální vybraný příkaz navigátoru nebo vybraný objekt v hlavním okně. Podrobnosti zobrazuje výsledky posouzení. Stejné prvky prostředí uživatel nalezne i v ostatních IDEA aplikacích. Karty Hlavní okno Navigátor Datové okno Podrobnosti 3.1 Ovládání pohledu v hlavním okně Pro nastavení pohledu na konstrukci v hlavním okně lze použít myš a příkaz v levém horním rohu 2D okna. - zobrazení celé konstrukce (zoom vše) Pro ovládání obrazu pomocí klávesové zkraty a myši lze použít následující kombinace: stisknout a držet prostřední tlačítko myši pohyb myší způsobí posun obrazu rolování kolečkem myši způsobí přiblížení nebo oddálení obrazu
6 Uživatelská příručka IDEA Corbel 6 stisknout CTRL+SHIFT a stisknout a držet prostřední tlačítko myši pohyb myší spustí zadání výřezu pro zvětšení. Pravým tlačítkem myši nad 2D oknem lze vyvolat kontextovou nabídku s následujícími příkazy: Zoom vše zobrazí ve 2D okně celou aktuální konstrukci. Tisk spustí tisk aktuálního obsahu 2D okna na vybranou tiskárnu. Do souboru spustí export aktuálního obsahu 2D okna do souboru rastrové grafiky (PNG, GIF, BMP, JPEG, TIFF). Do schránky vloží obsah aktuálního obsahu 2D okna do schránky. Do DXF spustí export obsahu aktuálního 2D okna do 2D DXF souboru Nastavení pro export do DXF Při exportu do DXF souboru lze v dialogu pro zadání jména souboru nastavit následující parametry: Měřítko je-li volba zapnuta, lze zadat poměr měřítka, které se použije při převodu obrázku do DXF. Jednotky výstupu výběr jednotek, ve kterých bude výsledný výkres v exportovaném DXF souboru. Hladiny nastavení způsobu generování hladin. Hladiny lze generovat a do nich sdružit entity podle typu čáry, tloušťky čáry, barvy entity nebo typu entity. Vyplnit oblasti zapne nebo vypne vyplňování exportovaných oblastí. Kóty zapne nebo vypne exportování kótovacích čar.
7 Uživatelská příručka IDEA Corbel 7 4 Práce s projektem Příkazy pro práci s daty projektu jsou v nabídce na kartě Data: Nový založí nový projekt. Otevřít otevře se některý z dříve zadaných projektů s koncovkou ideabracket, resp. wsbracket. Uložit uloží aktuální projekt na disk. Uložit jako uloží aktuální projekt na disk do souboru. Soubor lze uložit buďto se všemi posudkovými daty (přípona *.ideabracket) nebo lze uložit pouze model rámu (přípona *.wsbracket). O aplikaci zobrazí dialog O aplikaci. V dialogu O aplikaci lze zobrazit dialog pro aktivaci programu. Předvolby zobrazí dialog pro nastavení jazykové verze aplikace a loga pro tisk výstupů. Zavřít zavře aktuální projekt. Ukončit ukončí aplikaci. 4.1 Založení nového projektu Nový projekt se vytvoří klepnutím na Nový na kartě Projekt.
8 Uživatelská příručka IDEA Corbel 8 5 Zadání geometrie, zatížení a výztuže konzoly Jednotlivá dílčí data krátké konzoly se zadávají příslušnými příkazy navigátoru. Zadání vstupních dat se skládá ze zadání geometrie konzoly, její výztuže a zatížení. 5.1 Data projektu Příkazem navigátoru Data projektu se v hlavním okně zobrazí tabulka pro zadání základních a identifikačních údajů o projektu. Norma výběr normy projektu. Norma ovlivňuje dostupné materiály. Národní příloha výběr národní přílohy normy. Jméno zadání jména projektu. Číslo zadání identifikačního čísla projektu. Autor zadání jména autora. Popis zadání přídavných informací o konstrukci. Datum datum provedení výpočtu

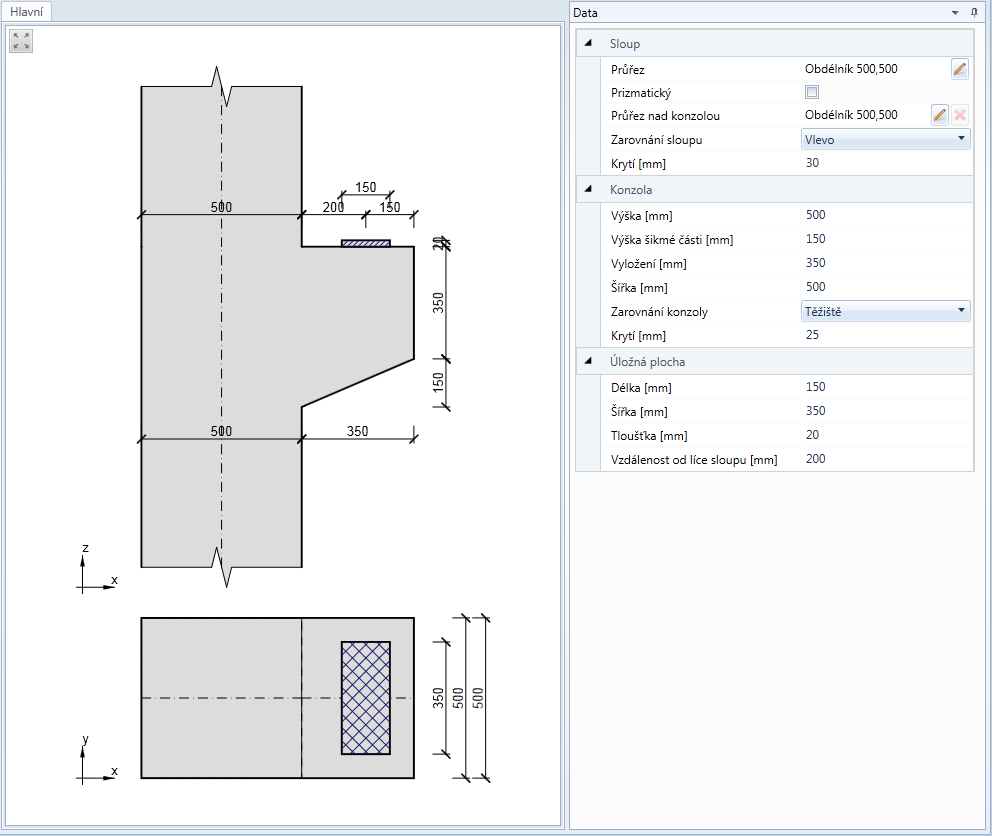

9 Uživatelská příručka IDEA Corbel Zadání geometrie konzoly Zadání geometrie konzoly se spustí příkazem navigátoru Model a zatížení > Geometrie. Definuje se geometrie sloupu, geometrie konzoly a geometrie úložné plochy. V hlavním okně se vykresluje geometrie konzoly. V datovém okně se zobrazuje tabulka vlastností konzoly. Při zadávání geometrie konzoly je k dispozici karta Nastavení kreslení. Definice geometrie se provádí v tabulce vlastností v datovém okně. Ve skupině vlastností Sloup se definují základní data sloupu: Průřez zadání průřezu spodní části sloupu. Klepnutím na editační tlačítko se spustí úprava parametrů průřezu spodní části sloupu. Prizmatický je-li volba zatržena, je sloup považován za prizmatický, tj. po celé délce sloupu je pouze jeden průřez. Není-li volba zatržena, lze zadat nad konzolou jiný průřez. Průřez nad konzolou - zadání průřezu části sloupu nad konzolou. Klepnutím na editační tlačítko se spustí úprava parametrů průřezu sloupu nad konzolou. Klepnutím na se průřezu nad konzolou nastaví stejné parametry jako průřezu spodní části sloupu.
10 Uživatelská příručka IDEA Corbel 10 Zarovnání sloupu nastavení zarovnání průřezu části sloupu nad konzolou. Lze nastavit následující zarovnání: o Vlevo průřez nad konzolou se posune tak, aby byly zarovnány líce průřezu vlevo. o Vpravo průřez nad konzolou se posune tak, aby byly zarovnány líce průřezu vpravo. o Těžiště průřez nad konzolou se posune tak, aby byly zarovnány těžištní osy průřezu. o Excentricita průřez nad konzolou se posune o hodnotu zadanou v parametru Excentricita. Excentricita zadání hodnoty vzdálenosti těžištní osy průřezu horní části sloupu vůči těžištní ose průřezu dolní části sloupu. Krytí zadání tloušťky krycí betonové vrstvy sloupu a konzoly (kromě horní strany konzoly). Ve skupině Konzola se definují parametry geometrie konzoly: Výška zadání celkové výšky konzoly. Výška šikmé části zadání výšky šikmé části konzoly od spodní hrany konzoly. Vyložení zadání vyložení konzoly od líce sloupu pod konzolou. Šířka zadání šířky konzoly. Zarovnání konzoly nastavení půdorysného zarovnání konzoly pro konzoly užší než šířka sloupu. Lze nastavit následující zarovnání (ve směru čelního pohledu na patku): o Vlevo - konzola se posune tak, aby byla zarovnána na levý líc průřezu. o Vpravo - konzola se posune tak, aby byla zarovnána na pravý líc průřezu. o Těžiště - konzola se posune tak, aby byla zarovnána osa průřezu sloupu s osou konzoly. o Excentricita - konzola se posune o hodnotu zadanou v parametru Excentricita. Excentricita zadání hodnoty vzdálenosti těžištní osy průřezu sloupu vůči těžištní ose konzoly. Krytí zadání tloušťky krycí betonové vrstvy na horní straně konzoly. Ve skupině Úložná plocha se definují parametry úložné plochy konzoly: Délka zadání délky úložné plochy (ve směru kolmém na směr čelního pohledu na konzolu). Šířka zadání šířky úložné plochy (ve směru čelního pohledu na konzolu). Tloušťka zadání tloušťky úložné plochy. Vzdálenost od líce sloupu zadání vzdálenosti těžiště úložné plochy od líce sloupu nad konzolou Karta Nastavení kreslení Jednotlivé příkazy karty: Výztuž zapne nebo vypne kreslení výztuže zadané v konzole. Krytí zapne nebo vypne kreslení čáry znázorňující tloušťku krycí vrstvy betonu. Kótovací čáry zapne nebo vypne kreslení kótovacích čar geometrie konzoly.
11 Uživatelská příručka IDEA Corbel Zadání výztuže Zadání výztuže konzoly se spustí příkazem navigátoru Model a zatížení > Výztuž. Výztuž v konzole se skládá z následujících typů: Hlavní rovinné smyčky Hlavní prostorové smyčky Hlavní rámující vložky Svislé třmínky Vodorovné třmínky V hlavním okně se vykresluje geometrie zadané výztuže v rovinném nebo axonometrickém zobrazení. V datovém okně se zobrazuje schéma aktuální výztuže a tabulka vlastností aktuální výztuže. Při zadávání geometrie konzoly je k dispozici karta Nastavení kreslení.
12 Uživatelská příručka IDEA Corbel Hlavní rovinné smyčky Jednotlivé vlastnosti hlavních rovinných smyček: Hlavní rovinné smyčky zapne nebo vypne všechny hlavní rovinné smyčky v konzole. Průměr zadání průměru výztuže smyček. Materiál nastavení typu materiálu smyček. Průměr zaoblení podle normy je-li volba zatržena, určí se průměr zaoblení jako násobek průměru výztuže smyčky automaticky podle normy. Není-li volba zatržena, lze požadovaný průměr zaoblení zadat. Vnitřní průměr zaoblení zadání průměru zaoblení v násobcích průměru výztuže. Poloha první vrstvy rovinných smyček automaticky je-li volba zatržena, nastaví se poloha středů vložek první vrstvy rovinných smyček automaticky podle krytí horní strany konzoly. Není-li volba zatržena, lze zadat požadovanou polohu první vrstvy rovinných smyček. Poloha první vrstvy smyček dist F zadání vzdálenosti středů vložek první vrstvy rovinných smyček od horní strany konzoly. Počet vložek ve vrstvě nb zadání počtu smyček ve vrstvě. V jedné vrstvě mohou být jedna nebo dvě smyčky. Vzdálenost větví lse zadání vzdálenosti větví smyčky měřená mezi středy výztuže Počet vrstev nl zadání počtu vrstev hlavních rovinných smyček. V každé vrstvě může být jedna nebo dvě smyčky.
13 Uživatelská příručka IDEA Corbel 13 Vzdálenost mezi vrstvami dist L zadání vzdálenosti mezi jednotlivými vrstvami hlavních rovinných smyček. Vzdálenost se měří mezi středy vložek.
14 Uživatelská příručka IDEA Corbel Hlavní prostorové smyčky Jednotlivé vlastnosti hlavních prostorových smyček: Hlavní prostorové smyčky zapne nebo vypne všechny hlavní prostorové smyčky v konzole. Průměr zadání průměru výztuže smyček. Materiál nastavení typu materiálu smyček. Průměr zaoblení podle normy je-li volba zatržena, určí se průměr zaoblení jako násobek průměru výztuže smyčky automaticky podle normy. Není-li volba zatržena, lze požadovaný průměr zaoblení zadat. Vnitřní průměr zaoblení zadání průměru zaoblení v násobcích průměru výztuže. Poloha první vrstvy prostorových smyček automaticky je-li volba zatržena, nastaví se poloha středů vložek první vrstvy prostorových smyček automaticky podle krytí horní strany konzoly. Není-li volba zatržena, lze zadat požadovanou polohu první vrstvy prostorových smyček. Jsou-li v konzole svislé třmínky, je vrstva prostorových smyček uvnitř svislých třmínků. Poloha první vrstvy smyček dist F zadání vzdálenosti středů vložek první vrstvy prostorových smyček od horní strany konzoly.
15 Uživatelská příručka IDEA Corbel 15 Počet vložek ve vrstvě nb zadání počtu smyček ve vrstvě. V jedné vrstvě mohou být jedna nebo dvě smyčky. Vzdálenost větví lse zadání vzdálenosti větví smyčky měřená mezi středy výztuže. Počet vrstev nl zadání počtu vrstev hlavních prostorových smyček. V každé vrstvě může být jedna nebo dvě smyčky. Vzdálenost mezi vrstvami dist L zadání vzdálenosti mezi jednotlivými vrstvami hlavních prostorových smyček. Vzdálenost se měří mezi středy vložek. Délka levé části zadání délky levé svislé části hlavní prostorové smyčky.
16 Uživatelská příručka IDEA Corbel Hlavní rámující vložky Hlavní rámující vložky zapne nebo vypne všechny hlavní rámující vložky v konzole. Průměr zadání průměru vložek. Materiál nastavení typu materiálu vložek. Průměr zaoblení podle normy je-li volba zatržena, určí se průměr zaoblení jako násobek průměru vložky automaticky podle normy. Není-li volba zatržena, lze požadovaný průměr zaoblení zadat. Vnitřní průměr zaoblení zadání průměru zaoblení v násobcích průměru výztuže. Počet výztužných vložek nb zadání počtu hlavních rámujících vložek. Poloha první vložky automaticky je-li volba zatržena, nastaví se poloha středu první hlavní rámující vložky měřená od stran konzoly automaticky podle krytí horní strany konzoly a podle krytí strany sloupu. Není-li volba zatržena, lze zadat požadovanou vodorovnou i svislou polohu první rámující vložky. Pokud je v konzole zadána hlavní rovinná smyčka nebo svislý třmínek, nastaví se vodorovná poloha první hlavní rámující vložky dovnitř tvaru hlavní rovinné smyčky nebo svislého třmínku.
17 Uživatelská příručka IDEA Corbel 17 Vodorovná poloha první vložky dist F zadání vzdálenosti středu první rámující vložky od boční strany konzoly. Svislá poloha vložek dist FV zadání vzdálenosti středu vodorovné větve rámující vložky od horní strany konzoly. Délka levé části zadání délky levé svislé části hlavní rámující vložky. Délka pravé části zadání délky pravé šikmé části hlavní rámující vložky.
18 Uživatelská příručka IDEA Corbel Svislé třmínky Svislé třmínky zapne nebo vypne všechny svislé třmínky v konzole. Průměr zadání průměru třmínků. Materiál nastavení typu materiálu třmínků. Průměr zaoblení podle normy je-li volba zatržena, určí se průměr zaoblení jako násobek průměru třmínku automaticky podle normy. Není-li volba zatržena, lze požadovaný průměr zaoblení zadat. Vnitřní průměr zaoblení zadání průměru zaoblení v násobcích průměru výztuže. Poloha prvního třmínku automaticky je-li volba zatržena, nastaví se poloha středu prvního třmínku od čela konzoly automaticky podle krytí čelní strany konzoly. Není-li volba zatržena, lze zadat požadovanou polohu prvního třmínku. Poloha prvního třmínku dist F zadání vzdálenosti středu prvního třmínku od čela konzoly. Počet třmínků nb zadání počtu svislých třmínků. Vzdálenost mezi třmínky dist L zadání vzdálenosti mezi středy jednotlivých svislých třmínků.
19 Uživatelská příručka IDEA Corbel Vodorovné třmínky Vodorovné třmínky zapne nebo vypne všechny vodorovné třmínky v konzole. Průměr zadání průměru třmínků. Materiál nastavení typu materiálu třmínků. Průměr zaoblení podle normy je-li volba zatržena, určí se průměr zaoblení jako násobek průměru třmínku automaticky podle normy. Není-li volba zatržena, lze požadovaný průměr zaoblení zadat. Vnitřní průměr zaoblení zadání průměru zaoblení v násobcích průměru výztuže. Poloha prvního třmínku automaticky je-li volba zatržena, nastaví se poloha středů vložek první vrstvy vodorovných třmínků automaticky podle krytí vrchní strany konzoly. Není-li volba zatržena, lze zadat požadovanou polohu první vrstvy třmínků. Pokud je v konzole hlavní rovinná smyčka, je svislá poloha první vrstvy vodorovných třmínků nastavena jako vzdálenost mezi vrstvami vodorovných třmínků.
20 Uživatelská příručka IDEA Corbel 20 Poloha prvního třmínku dist F zadání vzdálenosti středů vložek první vrstvy vodorovných třmínků od poslední vrstvy hlavních rovinných smyček. Pokud v konzole nejsou hlavní rovinné smyčky, měří se svislá poloha od horní strany konzoly. Počet vložek ve vrstvě zadání počtu třmínků v jedné vrstvě. Ve vrstvě může být jeden nebo dva třmínky. Počet vrstev nl zadání počtu vrstev vodorovných třmínků. Vzdálenost mezi vrstvami dist L zadání vzdálenosti mezi středy vložek jednotlivých vrstev třmínků Karta Nastavení kreslení Jednotlivé příkazy karty: Standardní přepne režim kreslení konzoly do kreslení ve 2D zobrazení (bokorys, půdorys) viz Karta Nastavení kreslení. Axonometrický přepne režim kreslení konzoly do axonometrického zobrazení. Aktuální zapne/vypne zvýrazněné kreslení aktuální výztuže v axonometrickém zobrazení. Popis zapne/vypne kreslení popisů aktuální výztuže v axonometrickém zobrazení.
21 Uživatelská příručka IDEA Corbel Zadání zatížení Zatížení konzoly může být pouze silové, může působit svisle a vodorovně. Poloha zatížení je vztažena vůči středu roznášecí plochy. Zatížení se sdružují do tzv. položek zatížení. Položek zatížení může být zadáno několik. Pro jednotlivé zadané položky zatížení se následně provádí posudky a vyhodnocení výsledků. Zadání zatížení se spustí příkazem navigátoru Model a zatížení > Položky zatížení. V hlavním okně se vykresluje zadané zatížení pro aktuální položku zatížení. V datovém okně se zobrazuje tabulka zadaných položek zatížení. Při zadání zatížení je k dispozici karta Nastavení kreslení. Nová položka zatížení se přidá klepnutím na Jednotlivé sloupce tabulky Položky zatížení: nad tabulkou. Název zadání jména položky zatížení. Vodorovná zadání hodnoty vodorovné síly na konzolu. Svislá zadání hodnoty svislé síly na konzolu. Excentricita zadání excentricity zatížení vůči těžišti roznášecí plochy ve směru čelního pohledu na konzolu. - smaže aktuální položku zatížení Karta Nastavení kreslení Výztuž zapne nebo vypne kreslení výztuže.

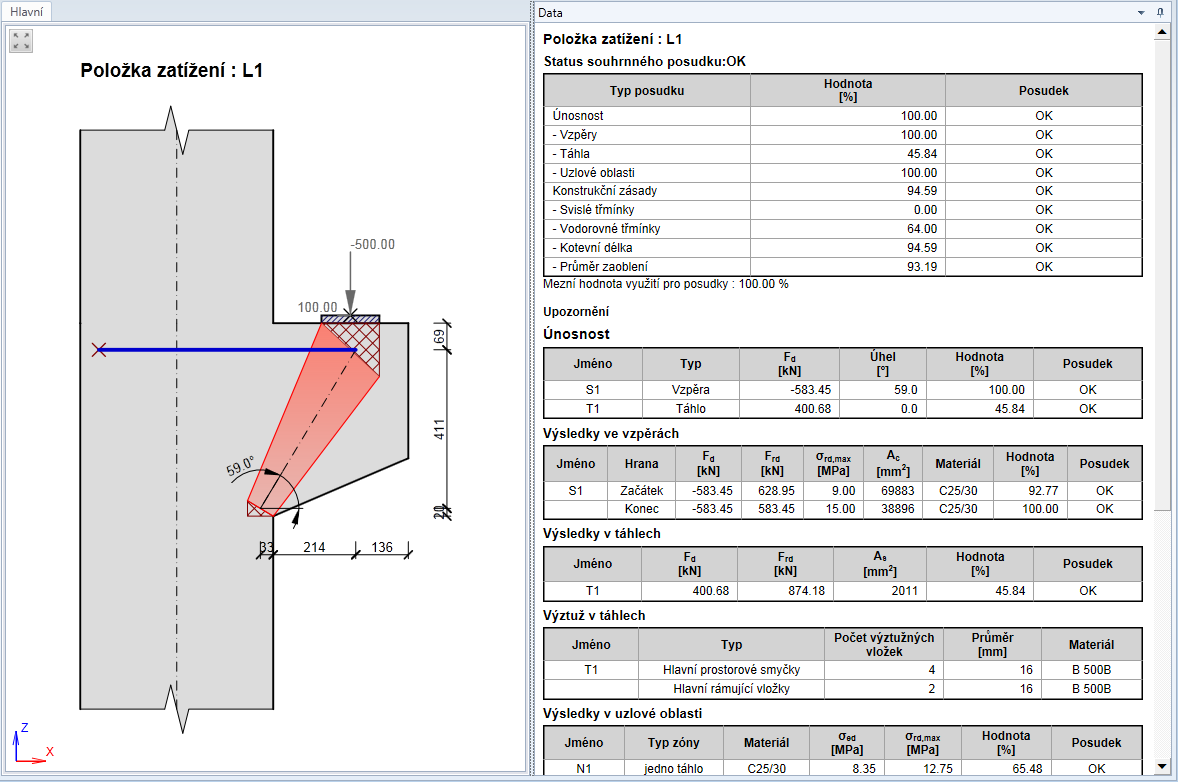

22 Uživatelská příručka IDEA Corbel 22 6 Posouzení Výpočet a posouzení konzoly se spustí příkazem navigátoru Výsledky > Posouzení. V grafickém okně se vykresluje síly nebo prvky modelu příhradové analogie. V textovém okně se vypisuje textová prezentace posouzení. Při posouzení jsou k dispozici karty Výsledky a Nastavení kreslení. 6.1 Karta Výsledky 6.2 Karta Nastavení kreslení Na kartě Výsledky se v seznamu Položka zatížení vybírá aktuální položka zatížení, pro kterou se provede vyhodnocení a vykreslení výsledků. Lze vybrat některou ze zadaných položek zatížení nebo Kritickou položku zatížení, která vyvodila největší extrém posouzení. Na kartě Nastavení kreslení se nastavuje režim grafického zobrazení výsledků. Prvky přepne do režimu kreslení prvků modelu příhradové analogie. Síly přepne do režimu kreslení sil modelu příhradové analogie. Výztuž zapne nebo vypne kreslení výztuže v konzole. Popis zapne nebo vypne kreslení popisů výztuže v konzole. Zatížení zapne nebo vypne kreslení zatížení v aktuálně vyhodnocované položce zatížení.
23 Uživatelská příručka IDEA Corbel 23 Kótovací čáry zapne nebo vypne kreslení kótovacích čar prvků příhradové analogie. Jména prvků zapne nebo vypne kreslení popisů prvků příhradové analogie.
24 Uživatelská příručka IDEA Corbel 24 7 Protokol Vstupní data, výsledky výpočtu, data pro posouzení a výsledky posouzení je možno zdokumentovat ve výstupním protokolu. Protokol může obsahovat texty, tabulky i obrázky. Struktura protokolu je předdefinovaná, lze pouze nastavit, které tabulky a obrázky se mají v protokolu zobrazit a které ne. Pro generování protokolu slouží příkazy ve skupině navigátoru Protokol. Při práci s protokolem je dostupná karta Zobrazení protokolu. 7.1 Standardní protokol Vygenerování standardního protokolu se spustí příkazem navigátoru Protokol > Standardní. Obsah standardního protokolu lze nastavit v datovém okně: Data projektu zapne nebo vypne tisk tabulky se základními údaji o projektu Geometrie zapne nebo vypne tisk tabulky s geometrickými daty a schématem geometrie konzoly. Výztuž zapne nebo vypne tisk tabulek se zadanou výztuží. Položky zatížení zapne nebo vypne tisk tabulky se zadanými položkami zatížení. Výsledky zapne nebo vypne tisk výsledků pro kritickou položku zatížení. o Obrázek výsledků zapne nebo vypne tisk sil a prvků modelu příhradové analogie o Upozornění zapne nebo vypne tisk tabulky s upozorněními výpočtu.
25 Uživatelská příručka IDEA Corbel Podrobný protokol Vygenerování podrobného protokolu se spustí příkazem navigátoru Protokol > Podrobný. Obsah podrobného protokolu lze nastavit v datovém okně: Data projektu zapne nebo vypne tisk tabulky se základními údaji o projektu Materiály zapne nebo vypne tisk tabulek s použitými materiály. Průřezy zapne nebo vypne tisk tabulek s daty a obrázky průřezů sloupu. Geometrie zapne nebo vypne tisk tabulky s geometrickými daty a schématem geometrie konzoly. Výztuž zapne nebo vypne tisk tabulek a obrázků se zadanou výztuží. o Obrázek výztuže zapne nebo vypne tisk obrázků výztuže Obrázky podle typu výztuže zapne nebo vypne tisk obrázků pro jednotlivé typy výztuže o Podrobný tvar výztuže je-li volba zatržena, tiskne se zvláštní obrázek pro každý zadaný typ výztuže. Jinak se tiskne jeden obrázek se všemi zadanými typy výztuže. o Výkaz výztuže zapne nebo vypne tisk tabulky s výkazem výztuže. Položky zatížení zapne nebo vypne tisk tabulky a obrázků zadaných položek zatížení. o Obrázky položek zatížení zapne nebo vypne tisk obrázků jednotlivých položek zatížení. Výsledky zapne nebo vypne tisk výsledků. o Výsledky pro všechny položky zatížení je-li volba zapnuta, tisknou se výsledky pro všechny zadané položky zatížení, jinak se tisknou výsledky pouze pro kritickou položku zatížení. o Obrázek výsledků zapne nebo vypne tisk sil a prvků modelu příhradové analogie. o Upozornění zapne nebo vypne tisk tabulky s upozorněními výpočtu. o Vysvětlení zapne nebo vypne tisk tabulky s vysvětleními a symboly výpočtu. Výpočtová a normová nastavení zapne nebo vypne tisk tabulky s nastavením normových součinitelů a nastavením výpočtu. 7.3 Karta Zobrazení protokolu Pro tisk a export protokolu slouží příkazy na kartě Zobrazení protokolu. Obnovit zregeneruje obsah protokolu podle aktuálního nastavení požadovaných kapitol Tisk spustí tisk protokolu Náhled zobrazí náhled protokolu před tiskem
26 Uživatelská příručka IDEA Corbel 26 Uložit jako spustí uložení aktuálního protokolu do souboru formátu HTML, MHT (webový archiv včetně obrázků) nebo TXT.
