1 Elektronická příručka navrhování interiéru Verze: 1.0 Název: CZ_navrhování_interiéru_V1.PDF Témata: 1 Úvod Funkce navrhování interiéru Spustit navrhování interiéru Definovat stěnu...3 Typ stěny volná konstrukce stěny Definovat okna / dveře / stavební otvory...5 Polohování dveří, oken, stavebních otvorů Úpravy oken / dveří / stavebních otvorů Výmaz oken / dveří / stavebních otvorů Vložit nábytek nebo dekorativní prvky Výběr skříně Vložit nábytek u stěny Vložit nábytek k existujícímu objektu (nábytek nebo dekorativní předmět) Vymazat položku Posunout / otočit položku Vybrat a vložit dekorativní objekty Fotorealistické zobrazení Uložit / ukončit navrhování interiéru Rozhraní mezi navrhováním interiéru a správcem dokumentů Materiál stěn, podlahy a stropu...11 Aktuální informace a doplněné příručky najdete na 1

2 1 Úvod Tento nástroj umožňuje navrhování interiéru a zobrazení skříněk, zkonstruovaných programem SelectionProfessional, v zařízené místnosti. Uživatel je při ovládání naváděn ergonomickými asistenty. Hlavní funkce jsou: Parametrický výběr stěn v půdorysu, generování ve 3D. Příprava různých základních konfigurací s jednoduchou stěnou, stěnou tvaru L a stěnou tvaru U. Generování různých oken a dveří. Nastavení podlahy a stropu. Zobrazení v různých náhledech, izometrie a úběžný bod. Možnost vkládání skříní a dekorativních prvků. V další kapitole najdete přehled funkcí pro navrhování interiéru. Na úvod doporučujeme shlédnutí animovaného klipu Jak se pomocí SelectionProfessional prezentuje návrh nábytku v interiéru?, který najdete na úvodním portálu, odkaz První kroky. 2 Funkce navrhování interiéru 2.1 Spustit navrhování interiéru Navrhování interiéru se spouští v programu Selection CAD. CAD se dá z modulu Designer spustit přes asistenta CAD / navrhování interiéru. Kliknutím na Navrhování interiéru se spustí asistent pro navrhování interiéru. Než se začne se samotným návrhem, vždy se musí nejprve zvolit funkce Nový návrh interiéru. Tím se vytvoří prázdné okno. 2

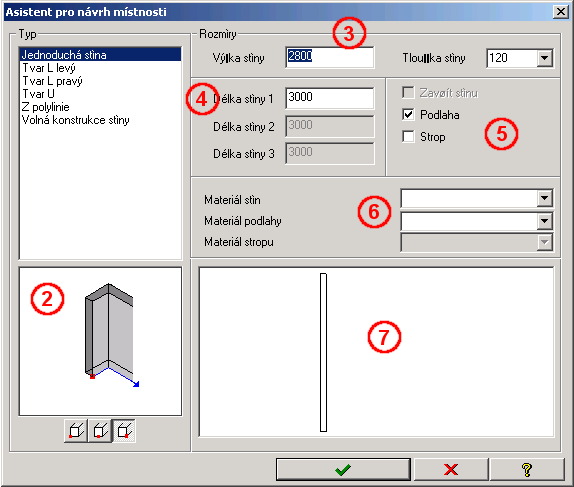

3 2.2 Definovat stěnu Začněte funkcí Definovat stěnu. Asistent pro navrhování interiéru má různé možnosti nastavení: 1. Definice typu stěny 2. Tady se nastavuje, k čemu se vztahují údaje o délce stěny: a) Vnější strana stěny b) Střed stěny c) Vnitřní strana stěny (přednastaveno) 3. Výška stěny a tloušťka stěny 4. Délky příslušných částí stěny 5. Zavřít stěnu: Výchozí bod a koncový bod se vzájemně automaticky spojí a místnost se tím uzavře. Podlaha: do místnosti se vloží podlaha. Strop: do místnosti se vloží strop. 6. Definice materiálu stěny a stropu 7. Náhled vybraného typu stěny v odpovídající délce. 3

4 Typ stěny volná konstrukce stěny Typ stěny volná konstrukce stěny je zvláštností. Dají se konstruovat libovolné stěny s libovolným počtem segmentů a s libovolnými úhly. Zobrazení může být složité, proto doporučujem přepnout do zobrazení CAD. Po volbě funkce Definovat stěnu a výběru nastavení Volná konstrukce stěny postupujte podle těchto kroků: 1. Kliknout na tlačítko. 2. Objeví se okno AutoCAD. Kurzor myši se změní na malý křížek. 3. Definujte výchozí bod první stěny. Stačí kliknout myší na libovolné místo v okně AutoCAD (nejlépe vlevo dole). 4. Délku stěny a koncový bod stěny můžete definovat třemi způsoby: a) Koncový bod stěny, úhel stěny a délku stěny lze určit myší. Jako pomůcka se zobrazuje malé okénko s délkou a úhlem. Po dosažení korektního nastavení klikněte na levé tlačítko myši a stěna bude zakreslena. b) Délku stěny můžete definovat také přímo zadáním číselné hodnoty na příkazové řádce. Pokud zadáte např. 2000, nakreslí se stěna délky 2 metry se začátkem v aktuálním výchozím bodě. Úhel se přitom řídí podle aktuálně nastaveného úhlu. c) Kreslení délek a úhlů v pravoúhlém režimu : Přejete-li si pravoúhlé stěny, můžete stiskem klávesy F8 aktivovat tento režim. Dalším stiskem F8 se pravoúhlý režim deaktivuje. Nyní stačí stanovit směr v ose x nebo v ose y a můžete přímo zadávat délku stěny. Také úhel můžete zadávat exaktně jako číselnou hodnotu. V orto-režimu zadejte úhel pomocí znaku <, např. <30. Segment stěny se tím nastaví do úhlu 30 stupňů vůči předchozímu segmentu stěny. Poté můžete zadat přesnou délku šikmé stěny jako číselnou hodnotu. 4

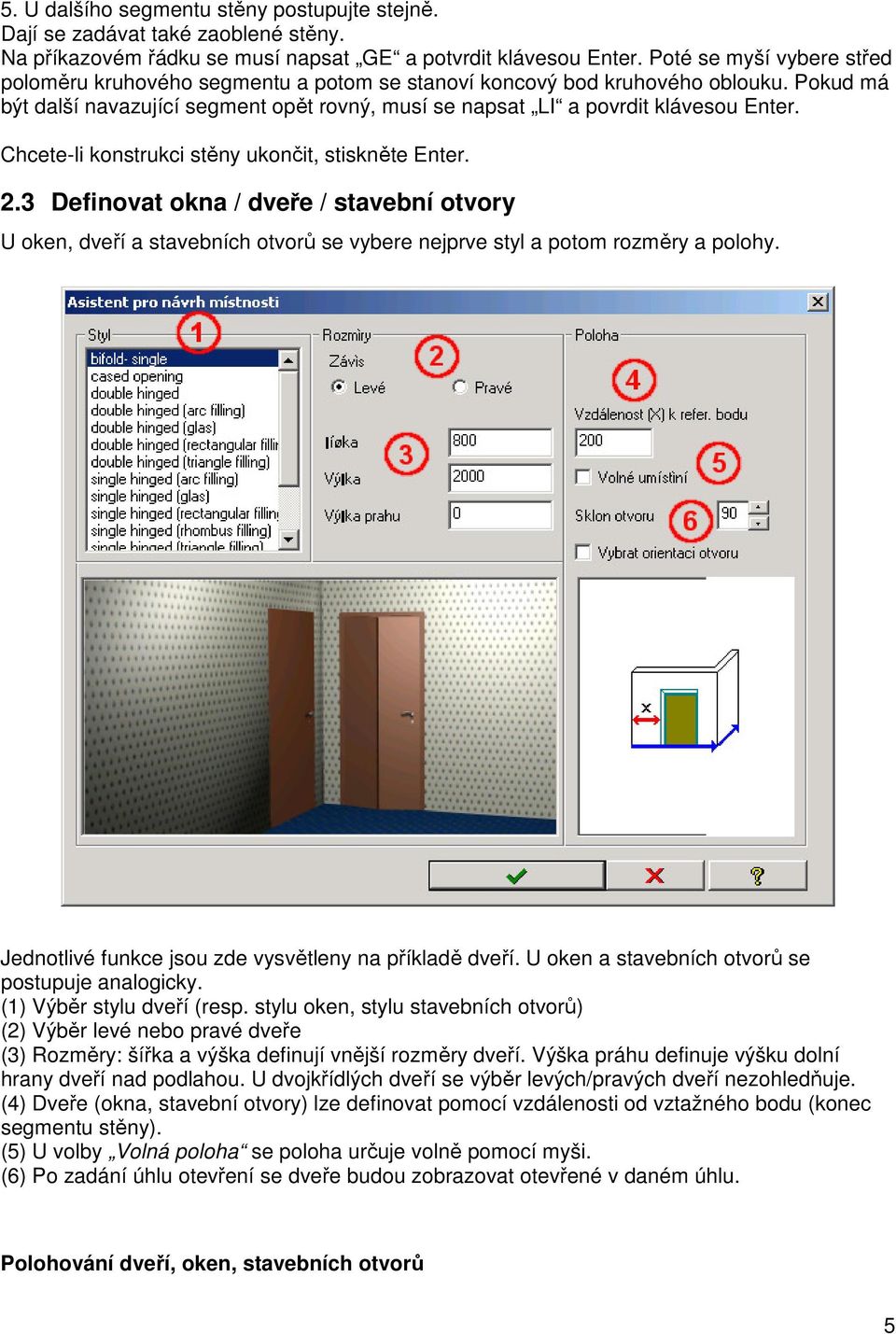

5 5. U dalšího segmentu stěny postupujte stejně. Dají se zadávat také zaoblené stěny. Na příkazovém řádku se musí napsat GE a potvrdit klávesou Enter. Poté se myší vybere střed poloměru kruhového segmentu a potom se stanoví koncový bod kruhového oblouku. Pokud má být další navazující segment opět rovný, musí se napsat LI a povrdit klávesou Enter. Chcete-li konstrukci stěny ukončit, stiskněte Enter. 2.3 Definovat okna / dveře / stavební otvory U oken, dveří a stavebních otvorů se vybere nejprve styl a potom rozměry a polohy. Jednotlivé funkce jsou zde vysvětleny na příkladě dveří. U oken a stavebních otvorů se postupuje analogicky. (1) Výběr stylu dveří (resp. stylu oken, stylu stavebních otvorů) (2) Výběr levé nebo pravé dveře (3) Rozměry: šířka a výška definují vnější rozměry dveří. Výška práhu definuje výšku dolní hrany dveří nad podlahou. U dvojkřídlých dveří se výběr levých/pravých dveří nezohledňuje. (4) Dveře (okna, stavební otvory) lze definovat pomocí vzdálenosti od vztažného bodu (konec segmentu stěny). (5) U volby Volná poloha se poloha určuje volně pomocí myši. (6) Po zadání úhlu otevření se dveře budou zobrazovat otevřené v daném úhlu. Polohování dveří, oken, stavebních otvorů 5

6 Po nastavení všech parametrů se hodnoty potvrdí kliknutím na zelený háček. Opět se zobrazí okno AutoCAD. Vyberte jednu stěnu, do které mají být umístěny dveře (resp. okno, stavební otvor). Je třeba přesně trefit čáru příslušné stěny. Vztažný bod se nastaví na levém nebo pravém konci segmentu stěny, podle toho, zda jste stěnu označili blíže k levému nebo pravému konci. 2.4 Úpravy oken / dveří / stavebních otvorů Mají-li být upravena již vložená okna, dveře, stavební otvory, lze to realizovat pomocí funkce Změnit okna, dveře a stavební otvory. K tomu jsou nutné tyto kroky: 1) Po výběru této funkce označte dveře / okno / stavební otvor. Musí se kliknout přesně na čáru tohoto objektu. 2) Otevře se asistent (dveře / okno / stavební otvor). Proveďte změny a potvrďte je kliknutím na zelený háček. 2.5 Výmaz oken / dveří / stavebních otvorů Okna, dveře a stavební otvory lze vymazat pomocí ikony Smazat dílec na horní liště. Stačí kliknout na ikonu Smazat dílec a poté na požadovaný objekt (okno ). Výmaz se potvrdí stiskem klávesy Enter. 2.6 Vložit nábytek nebo dekorativní prvky Výběr skříně Pomocí funkce 5. Vložit nábytek nebo dekorativní prvky můžete do interiéru vložit skříňky, zkonstruované pomocí Selection Professional. Navíc můžete využívat knihovnu různých již hotových skříněk standardních typorozměrů. Po volbě této funkce se otevře okno. Vyberte si odpovídající výkres. Po označení názvu souboru se v náhledovém okně zobrazí příslušný korpusový nábytek. Klikněte na Otevřít. 6

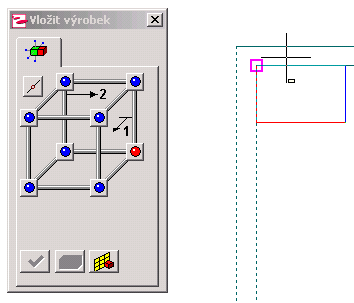

7 2.6.2 Vložit nábytek u stěny Po výběru požadované skříně z knihovny se kurzor myši změní na malý čtverec. Klikněte na stěnu, u které má stát nábytek. Důležité je přesně trefit čáru stěny. Po výběru stěny se korpus automaticky orientuje podél stěny. Vkládání skříní a jejich Aktuální bod vložení skříně (např. tady dole vpravo) polohování je usnadněno tímto pomocným oknem. Kliknutím na modré tečky v rozích kvádru se dá definovat bod vložení skříně. Aktuální bod vložení se zobrazuje červeně. Změna bodu vložení je nutná resp. účelná např. když je třeba skříňku umístit pravým dolním rohem přesně do kouta místnosti. Bod vložení má být v tomto případě zadní dolní pravý roh skříně. Stačí aktivovat kliknutím na tečku v rohu kvádru, barva se změní z modré na červenou. Skříň se nejprve před definitivním určením polohy zobrazuje ve formě kvádru, který můžete libovolně posunovat podél stěny. Skříňka se automaticky přizpůsobuje orientaci stěny. Nyní se dá skříňka v půdorysu posunout do kouta místnosti. Kliknutím levé tlačítko myši se skříň usadí na tomto místě. Chcete-li skříňku odsunout z kouta (např. kvůli liště), můžete v poli Vzdálenost 2 zadat hodnotu. V našem příkl. -50 mm, pro posunutí skříně vlevo na 7

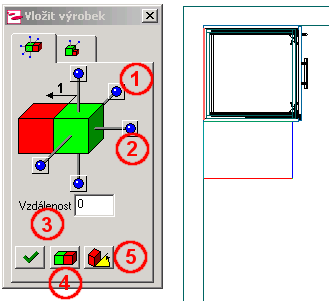

8 2.6.3 Vložit nábytek k existujícímu objektu (nábytek nebo dekorativní předmět) Pokud je už vložená jedna skříň, může se použít jako vztažný objekt pro další vkládanou skříňku. Objekt se pak může vložit v libovolné formě vpravo/vlevo / před/za / nad/pod již existující objekt. Postup: Pomocí funkce Vložit nábytek nebo dekorativní prvky vyberte další skříň. Klikněte myší na již předtím vloženou skříňku. Otevře se nové okno. Pomocí modré orientační jehly (1) můžete určit polohu nové skříně vůči existující skříni. Klikněte na pravou jehlu (2) a položka se vloží vpravo. Vzdálenost 1 (3) definuje vzdálenost od existující skříně. Vložit položku opakovaně (4) umožňuje přímé vložení stejné skříně k existující skříni. Otočit položku (5) dovoluje vložení objektu pod definovaným úhlem. 8

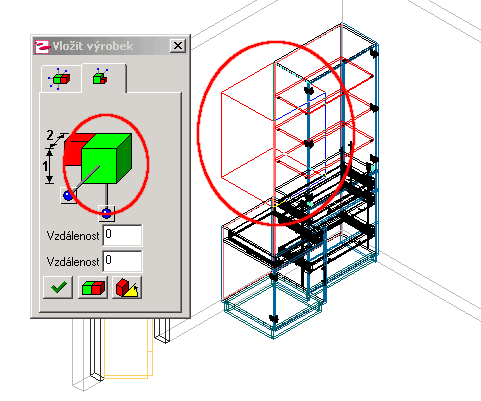

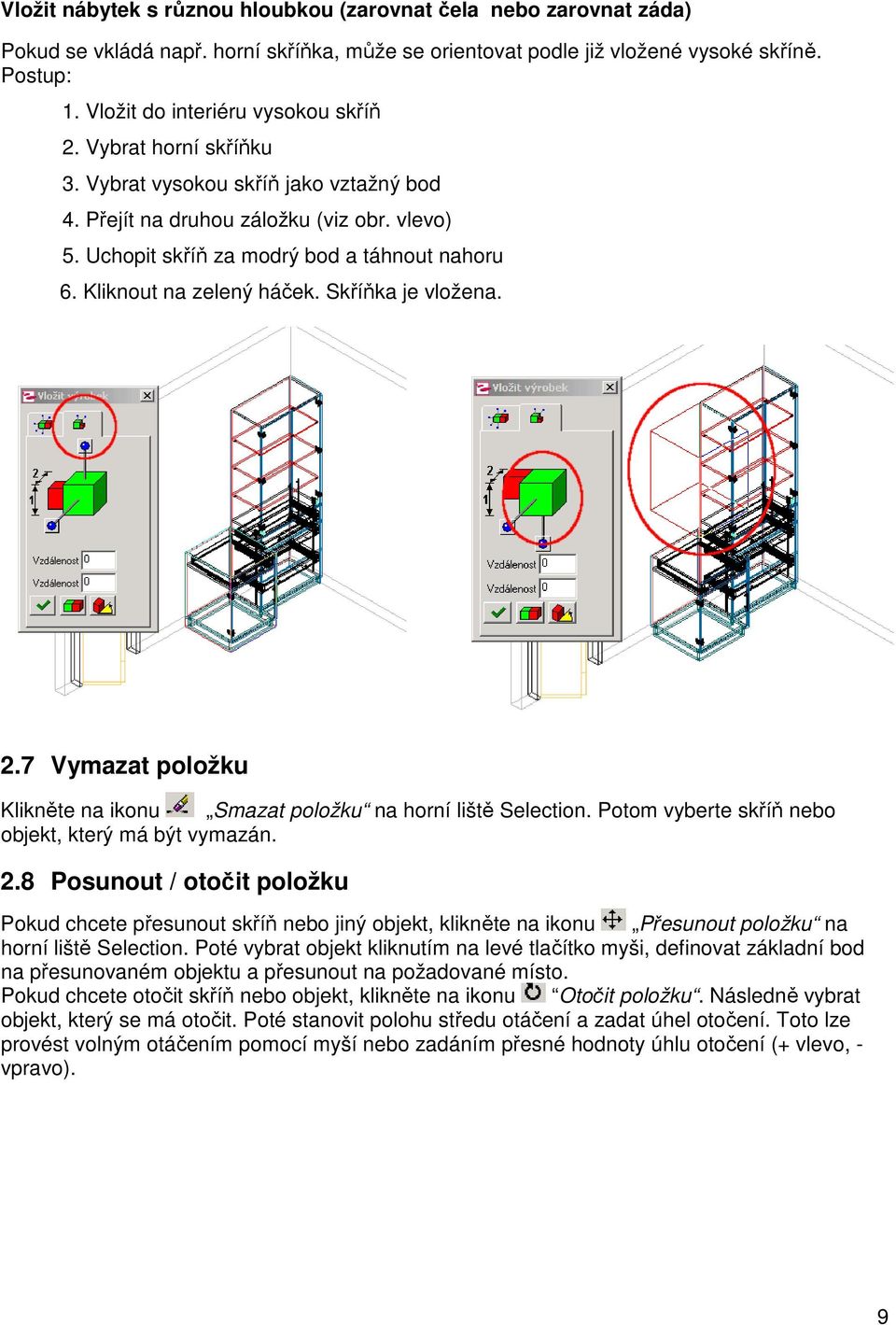

9 Vložit nábytek s různou hloubkou (zarovnat čela nebo zarovnat záda) Pokud se vkládá např. horní skříňka, může se orientovat podle již vložené vysoké skříně. Postup: 1. Vložit do interiéru vysokou skříň 2. Vybrat horní skříňku 3. Vybrat vysokou skříň jako vztažný bod 4. Přejít na druhou záložku (viz obr. vlevo) 5. Uchopit skříň za modrý bod a táhnout nahoru 6. Kliknout na zelený háček. Skříňka je vložena. 2.7 Vymazat položku Klikněte na ikonu Smazat položku na horní liště Selection. Potom vyberte skříň nebo objekt, který má být vymazán. 2.8 Posunout / otočit položku Pokud chcete přesunout skříň nebo jiný objekt, klikněte na ikonu Přesunout položku na horní liště Selection. Poté vybrat objekt kliknutím na levé tlačítko myši, definovat základní bod na přesunovaném objektu a přesunout na požadované místo. Pokud chcete otočit skříň nebo objekt, klikněte na ikonu Otočit položku. Následně vybrat objekt, který se má otočit. Poté stanovit polohu středu otáčení a zadat úhel otočení. Toto lze provést volným otáčením pomocí myší nebo zadáním přesné hodnoty úhlu otočení (+ vlevo, - vpravo). 9

10 2.9 Vybrat a vložit dekorativní objekty Pro co nejvíce ralistické zobrazení situace v interiéru jsou v systému uložené různé dekorativní prvky. Po aktivaci funkce Vložit nábytek nebo příslušenství vyberte složku Deko. V této složce najdete různé podsložky pro různé zařízení interiéru. Vyberte si požadovaný dekorativní prvek. Potom se objeví hlavní okno AutoCAD, kurzor se změnil na malý čtverec. Nyní můžete kliknout na stěnu, na skříňku nebo na podlahu, podle toho, k čemu chcete umístit vybraný dekorativní objekt. Dekorativní prvky se vkládají stejným postupem jako skříně Fotorealistické zobrazení nejprve navrhněte interiér a vložte nábytek nastavte požadovanou perspektivu, isometrii nebo náhled. spusťte funkci Modul Hesse a vyberte požadované textury. zobrazení stěn a podlahy se definuje při navrhování místnosti Uložit / ukončit navrhování interiéru Pokud jste dokončili návrh interiéru nebo pokud chcete v navrhování pokračovat později, můžete uložit celý návrh místnosti včetně nábytku a dekorativních prvků. Zadejte název souboru a cílovou složku. Výkres se uloží ve formátu AutoCAD 2000 DWG. Pod Typ souboru můžete zvolit jiný formát Rozhraní mezi navrhováním interiéru a správcem dokumentů Můžete kombinovat navrhování interiéru a správce dokumentů. Pokud jste dokončili návrh interiéru včetně nábytku, uložte tento návrh. Poté spusťte správce dokumentů. Jako výsledek se zobrazí aktuální náhled na první straně a potom kusovníky kování a materiálů. Oba kusovníky se vztahují nikoli na jednotlivé kusy nábytku, ale na kumulovanou sestavu všeho nábytku v interiéru. Pomocí těchto seznamů můžete kalkulovat celkovou potřebu kování a plošných materiálů pro navržený interiér. 10

11 3 Materiál stěn, podlahy a stropu 11
