1 IDEA StatiCa Concrete Novinky ve verzi 9.0 Duben 2018

2 Obsah HLAVNÍ VYLEPŠENÍ... 3 IDEA STATICA DETAIL... 3 POSOUZENÍ MEZNÍHO STAVU POUŽITELNOSTI (MSP)... 3 VYZTUŽOVÁNÍ PŘES VÍCE PRVKŮ... 4 POLOMĚR ZAOBLENÍ VÝZTUŽE... 5 VÝKAZ MATERIÁLŮ 2D DXF EXPORT... 5 PROTOKOL... 6 VYLEPŠENÍ IMPORTU Z DXF... 7 BIM PROPOJENÍ (DETAIL)... 8 PROPOJENÍ S IDEA STATICA BEAM... 8 DALŠÍ ZMĚNY... 9 NOVÁ STRUKTURA ZKUŠEBNÍCH A AKADEMICKÝCH VERZÍ... 9 IDEA STATICA RCS A BEAM ZTRÁTA STABILITY KLOPENÍM PRO ŠTÍHLÉ NOSNÍKY ZADÁNÍ MODULU PRUŽNOSTI V JEDNOTLIVÝCH FÁZÍCH VÝSTAVBY VYLEPŠENÍ BIM PROPOJENÍ S MIDAS CIVIL IDEA StatiCa s.r.o. Jihomoravské inovační centrum, U Vodárny 2a, Brno, Česká republika tel.: , 2/13

3 Hlavní vylepšení Již řadu let se zabýváme vývojem programu, který umožní vyztužení a posouzení betonových detailů jakýchkoli topologií vystavených jakémukoli zatížení. V roce 2016 jsme se spojili se špičkovým vědeckým týmem z ETH Zurich, abychom společně vyvinuli aplikaci IDEA StatiCa Detail. Nová verze přináší mnohá vylepšení na úrovni numerického řešiče, materiálových modelů a výstupního protokolu. Spočítejte včerejší odhady s IDEA StatiCa! IDEA StatiCa Detail Posouzení mezního stavu použitelnosti (MSP) Posudky na mezní stav použitelnosti (MSP) jsou nyní plně implementovány. Umožní tedy úplné posouzení jak standardních, tak nestandardních betonových detailů, stěn apod. Abychom mohli začít s posudkem MSP, musíme správně nadefinovat zatížení. Nově uvidíte u každé kombinace zatížení přepínač typu mezního stavu (MSÚ/MSP). Dílčí součinitele vstupující do kombinací je možno nastavit kliknutím na pero vedle kombinačního předpisu. Omezení napětí Kontrola omezení napětí u MSP je prováděna jak pro charakteristickou, tak pro kvazistálou kombinaci, s ohledem na limitní hodnotu napětí v betonu i ve výztuži. Rozdíl mezi MSÚ a MSP (omezení napětí) je v uvažované kombinaci a hodnotě zatížení. 3/13

4 Šířka trhlin Šířka trhlin má zásadní vliv na trvanlivost konstrukcí. V modelu implementovaném v IDEA StatiCa Detail jsou schovány hned dva modely, tudíž budete schopni posoudit jak krátkodobé, tak dlouhodobé účinky zatížení s ohledem na dotvarování. Průhyb Kontrola průhybu využívá stejný přístup, jako při posouzení šířky trhlin. Jsou použity dva různé modely k vyhodnocení jak krátkodobého, tak dlouhodobého průhybu. Na správném vykreslení průhybu určitých typů detailů v aplikaci ještě stále pracujeme (u průběžných částí prvků nejsou jasně určeny okrajové podmínky a referenční rovina). Vyztužování přes více prvků V rámci zjednodušování procesu zadávání výztuže jsme přidali možnost definovat skupinu prutů vedoucích kolem hran více prvků modelu současně. Jakmile vyberete tuto 4/13

5 možnost vyztužování, ve scéně se objeví čísla hran jednotlivých prvků, které pomohou s definicí polohy výztuže. Poloměr zaoblení výztuže Při definování skupiny prutů jako křivek, případně pomocí sledovaných hran prvku, jsou automaticky vytvořeny ohyby v rozích. Základní nastavení těchto ohybů je možno změnit v Nastavení (pro výztuž o průměru do 16 mm včetně je ohyb čtyřnásobkem průměru, pro výztuž větší je to pak sedminásobek), případně ručně pomocí ikony pera. Výkaz materiálů 2D DXF export Nově je možné exportovat veškerou zadanou betonářskou výztuž do 2D DXF souboru. Tlačítko je umístěno přímo nahoře v pásu karet ve Výkazu materiálu. 5/13

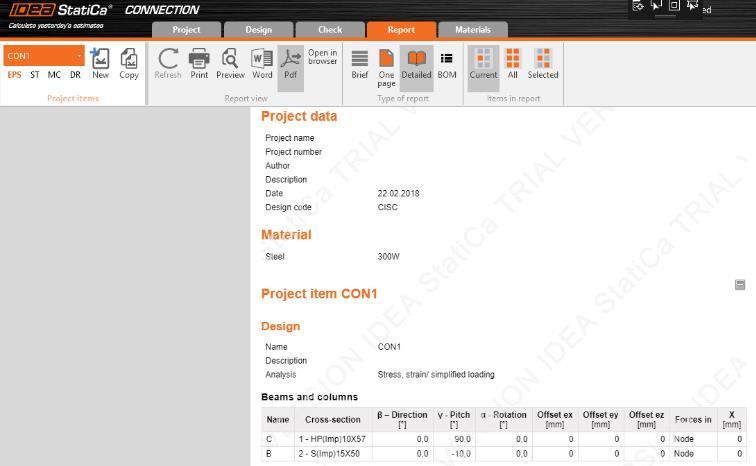

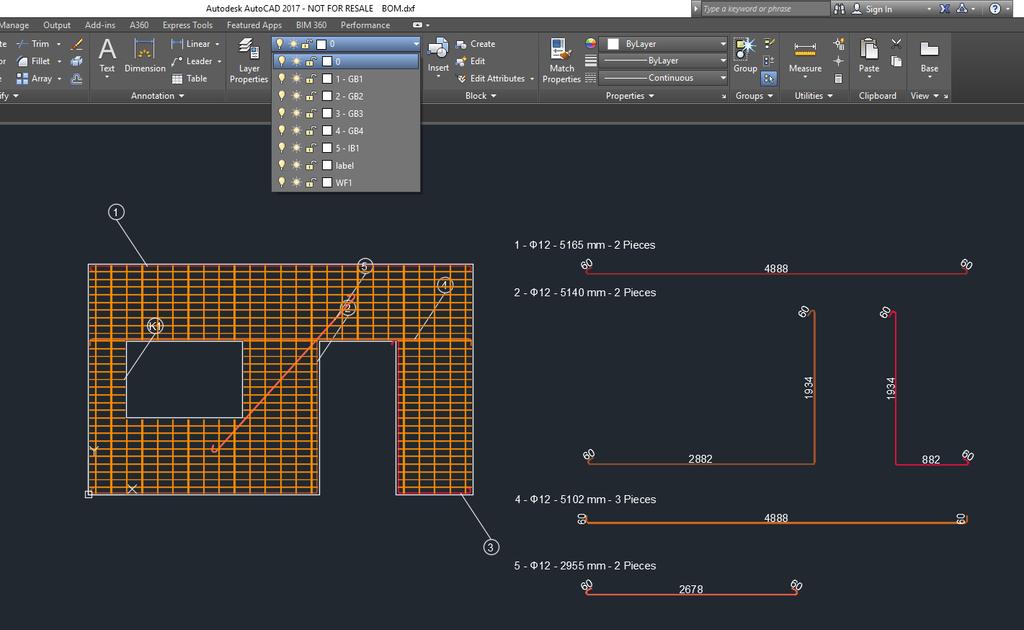

6 Jakmile export provedeme, můžeme DXF soubor otevřít a prohlédnout si tvar detailu a jednotlivé skupiny prutů rozdělené do samostatných vrstev. Protokol Výstupní protokol nyní obsahuje možnosti, které již znáte z jiných aplikací IDEA StatiCa: možnost řadit jednotlivé oddíly snadno ve stylu uchop a pusť, zapnout a vypnout jednotlivé oddíly či přidat popis a text k jednotlivým projektům (najdete v Souhrn projektu Oblasti diskontinuit stisknutím tlačítka pera). Nastavení protokolu lze uložit a znovu použít v dalších projektech pomocí tlačítek v horním pásu karet. 6/13

7 Vylepšení importu z DXF Při načtení prutu z DXF souboru je nyní zohledněna tloušťka čáry, která pak definuje průměr výztuže. IDEA StatiCa Detail načítá také zaoblené části křivky, které jsou pak v pozadí dále diskretizovány (základní poloměr těchto ohybů je 0). Pokud však načítáme křivky bez zaoblení, můžeme ohyby definovat pomocí tohoto parametru v Nastavení přímo v IDEA StatiCa Detail. 7/13

8 BIM propojení (Detail) IDEA StatiCa Detail pracuje jako samostatná aplikace, ve které můžete zadat topologii přímo od začátku. Často je však výhodnější využít model, který již vznikl v jiné aplikaci. Vzhledem k tomu, že IDEA StatiCa Detail je ještě velmi mladá aplikace, většina BIM propojení je teprve ve vývoji. Již nyní ale můžete využívat propojení s IDEA StatiCa Beam a IDEA StatiCa BIM. Propojení s IDEA StatiCa Beam Fáze výstavby Průvodce nyní umožňuje export nosníku s ohledem na jednotlivé fáze výstavby. Obsahuje seznamovou nabídku, pomocí které vyberete požadovanou fázi, čímž se objeví příslušné kombinace, které se budou exportovat. Účinky předpětí jsou importovány jako bodové zatížení, avšak předpínací výztuž v modelu nebude. Její účinky budou reprezentovány odpovídajícími vnitřními silami. Spřažené průřezy Spřažený betonový průřez je nyní možné exportovat do IDEA StatiCa Detail. Jednotlivé části průřezu jsou přiřazeny k příslušným fázím výstavby tak, jak je vyberete podle postupu z předchozího odstavce. Pokud průřez obsahuje spřaženou desku, objeví se v Detail modelu. 8/13

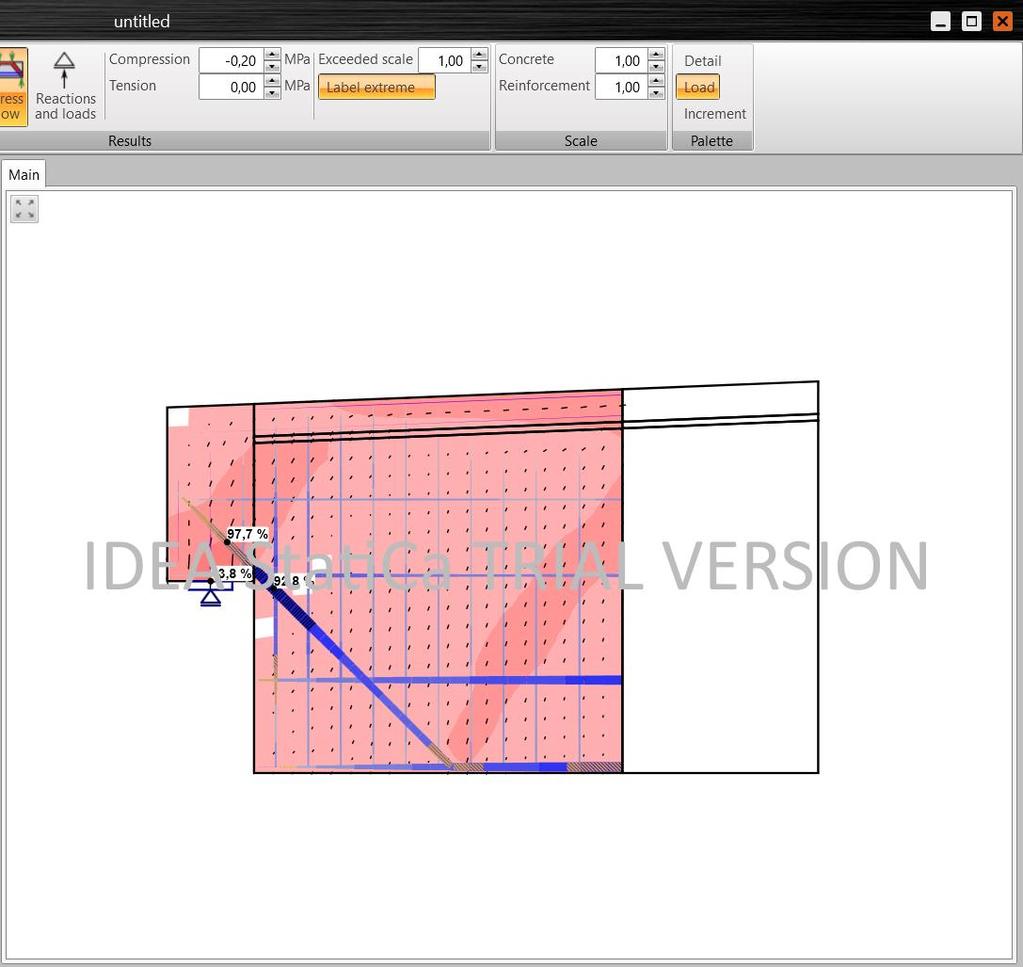

9 Další změny Nová struktura zkušebních a akademických verzí Zkušební verze Zavedli jsme nový přístup ke zkušebním licencím. 14-denní zkušební aktivační kód je automaticky poslán každému žadateli po vyplnění formuláře na webové stránce IDEA StatiCa ( Uživatelé mohou aktivovat pouze jednu zkušební licenci na jednom příslušném počítači. Pozadí protokolu a 3D scény je opatřeno vodoznakem. Navíc je na horní liště okna zobrazeno počitadlo zbývajících dní do vypršení zkušební licence. 9/13

10 Akademická verze Zavedli jsme nový přístup i k akademickým licencím. 365-denní zkušební aktivační kód je poslán žadateli po vyplnění formuláře na webové stránce IDEA StatiCa ( Pozadí protokolu a 3D scény je opatřeno vodoznakem. Tisk reportu je umožněn pouze jako export do PDF s vodoznakem v pozadí. Projekty z akademické verze mohou být otevřeny/používány v komerční verzi (avšak budou označeny vodoznakem). 10/13

11 IDEA StatiCa RCS a Beam Některá vylepšení uvedená níže byla již zahrnuta ve pozdějších vydáních IDEA StatiCa 8.2. Ztráta stability klopením pro štíhlé nosníky Tento nový posudek byl přidán do aplikací Beam, BIM a Frame. Zaškrtávací tlačítko zpřístupňující tuto možnost (nastaveno jako zapnuté) naleznete v Posouzení betonu 1D, poslední řádek tabulky Data. Hodnoty pro posudek zadáte v nové položce Příčná stabilita v Navigátoru vlevo. Posudek bude proveden jak pro trvalé, tak pro dočasné účinky (dle EN article 5.9 (3)). Zadání modulu pružnosti v jednotlivých fázích výstavby Hodnotu modulu pružnosti bude možné zadat pro fázi předpínání. Logika je stejná jako u funkcionality zadávání uživatelské pevnosti betonu, která je již nějakou doby dostupná. Jakmile uživatel zadá hodnotu, IDEA přepočítá ekvivalentní stáří betonového prvku a povolí tuto situaci z hlediska normy (hodnota by měla být doložena experimentálně). 11/13

12 Vylepšení BIM propojení s Midas Civil Dílčích vylepšení se dočkalo i propojení mezi Midas Civil and IDEA StatiCa BIM. Následujícím dvěma dialogovým oknům se můžeme vyhnout, pakliže provedeme dvě popsané věci: Uložit nastavení Jakmile provedeme nastavení dle našich požadavků, můžeme zaškrtnout možnost Znovu nezobrazovat a potvrdit tlačítkem Uložit nastavení. Nastavení můžete změnit kdykoli v budoucnu pomocí tlačítka v pásu karet nahoře. Kontrola správnosti dat Automatická kontrola správnosti dat a modelu se provede během importu. Pokud není nalezen žádný problém, následující okno se neobjeví. V opačném 12/13

13 případě průvodce zahlásí, kde našel problém. Pokud se k hlášce budete chtít v budoucnu vrátit, můžete tak učinit pomocí tlačítka Nonconformities v horním pásu karet. Další kontrola Vám pomůže vyhledat chybějící nebo nadbytečný zatěžovací stav v kombinaci. Například: pokud se zatěžovací stav se stálým zatížením nachází v určité kombinaci, ale není přiřazen k žádné fázi výstavby, můžete získat špatné výsledky z kombinace, případně se kombinace nevezme v potaz vůbec (bude označena jako chybná). Kontrolu kombinací můžete spustit ve Vyztužení před exportem do RCS. 13/13
