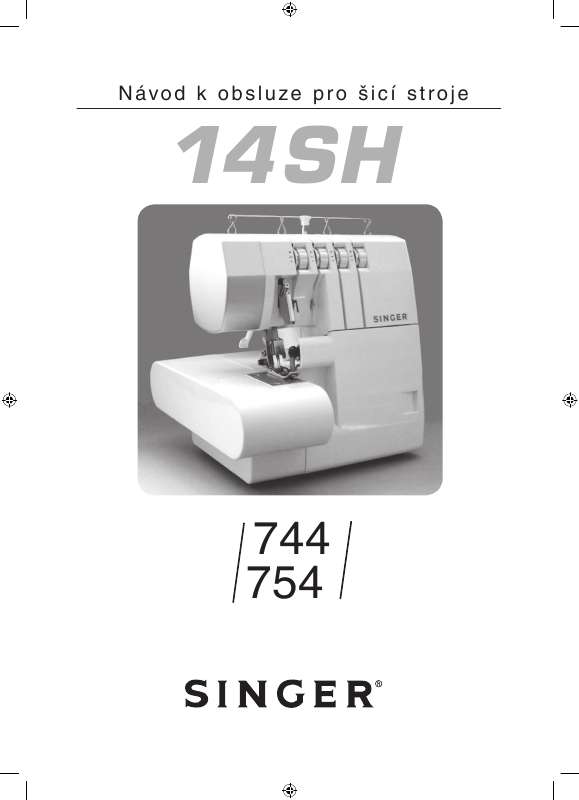

Vaše uživatelský manuál SINGER 14SH 744

Transkript

1 Můžete si přečíst doporučení v uživatelské příručce, technickém průvodci, nebo průvodci instalací pro. Zjistíte si odpovědi na všechny vaše otázky, týkající se v uživatelské příručce (informace, specifikace, bezpečnostní poradenství, velikost, příslušenství, atd.). Podrobný návod k použití je v uživatelské příručce. Návod k použití Návod k obsluze Uživatelská příručka Příručka pro uživatele Návod na použití

2 Abstrakt manuálu: Vidlici pívodního vedení sicího stroje je mozno pipojit pouze do zásuvky pevného elektrického rozvodu, který je jistn pojistkou max. 10A a je v souladu s normou CSN ,,Revize elektrického zaízení" pravideln revidován a spluje pozadavky píslusných norem CSN. Po pipojení sicího stroje k elektrické síti neponechávejte stroj bez dohledu a zejména je nutno zamezit, aby k nmu mly pístup dti, pro které je jakákoliv cinnost se strojem nebezpecná a proto je výrobcem sicího stroje zakázána. Hlavní vypínac sicího stroje vypnte vzdy ped: - seizováním, - výmnou nebo úpravou jehly, - navlékáním nit, - vyjímáním pouzdra cívky, - výmnou stehové desky, - výmnou patky, - snímáním ochranného krytu a desky podavace, - mazáním stroje - vytazením vidlice pívodního vedení ze zásuvky. Vytazení vidlice pívodního vedení ze zásuvky pevného elektrického rozvodu je nutno provést vzdy: - ped nanásením nebo jakékoliv manipulaci s sicím strojem, - ped ponecháním stroje bez dohledu, - ped dlouhodobou pracovní pestávkou - výmnou zárovky - cistním stroje POZOR! Odpojení stroje od sít neprovádjte tahem za pívodní kabel, ale vytazením vidlice ze zásuvky. Pouzívejte sicí stroj zpsobem a pro úcely popsané v,,návodu k obsluze sicích stroj SINGER". Pouzívejte pouze píslusenství, které pro daný typ sicího stroje výrobce urcil. S nozním regulátorem zacházejte opatrn, nenechávejte jej voln spadnout na podlahu a dbejte, aby regulátor nebyl zakryt cizím pedmtem. Pi sití dodrzujte následující zásady: - pouzívejte zásadn správnou stehovou desku; nevhodná deska zpsobuje lámání jehel, - nepouzívejte ohnuté jehly, - Vase prsty musí být vzdy bezpecn vzdáleny od jehly resp. Od jehel a vsech ostatních pohybujících se díl, - bhem sití látku netahejte ani nepostrkujte; tahem látky mze dojít k poskození jehly, chapace, stehové desky a zmn smru sití. Udrzujte ventilacní otvory stroje a nozního regulátoru cisté, zbavené prachu, nití a necistot. Nikdy nepracujte se strojem s uzavenými ventilacními vymujte zásadn za stejný Neprovádjte úpravu emene Sicí stroje SINGER splují pozadavky evropských norem na bezpecný provoz dle CSN EN 292-2,,Bezpecnost strojních zaízení. Základní pojmy. Vseobecné zásady pro projektování. Cást 2,,Technické zásady specifikace" a to, co se týce: - ekvivalentní hladiny akustického hluku, - spickové hodnoty okamzitého akustického hluku, - hladiny akustického výkonu, - odrusení rozhlasového a televizního píjmu, které je podle evropských a ceských norem pod mezí pípustného rusení pro obytné oblasti. Bezpecnost sicího stroje je dále zarucena pi dodrzování následujících zásad: - servis a veskeré opravy budou provádny pouze povenými servisními organizacemi fy SINGER, - pi výmn soucástek budou pouzívány pouze originální díly SINGER pro daný typ sicího stroje, - sicí stroj bude vzdy pouzíván na rovném pracovním stolku, - ped uvedením stroje v cinnost musí být uzaveny kryty chapac a kryt válce (platí pro overlocky), - sicí stroj nebude pouzíván na volném prostranství, - stroj nebude vystavován pímému slunecnímu svitu, horkému a vlhkému prostedí, - stroj nebude pouzíván v prostedí ve kterém se pracuje s aerosoly nebo s kyslíkem, - do otvor ve stroji nebudou zasouvány zádné pedmty, - sicího stroje, nozního regulátoru a pívodního kabelu se nebudete dotýkat mokrou rukou ani mokrým hadíkem, - veskeré drobné opravy na elektrickém zaízení bude provádt pouze osoba znalá ve smyslu CSN ,,Elektrotechnické pedpisy. Elektrická zaízení. Cást 3: Stanovení základních charakteristik" cl. 322 oznacení BA5, - po dobu pouzívání je uzivatel v souladu s doporucením Ceského elektrotechnického svazu císlo CES ,,Kontroly elektrických spotebic a pohyblivých pívod bhem jejich pouzívání" povinen zajistit provedení pravidelné kontroly elektrického zaízení sicího stroje podle pracovního vyuzití (poctu provozních hodin za rok) v následujících Provozní hodiny/za rok od 100 do 250 hod. nad 250 hod. do 100 hod. Maximální doba revize 5 rok 1 rok 2 roky Na sicím stroji je zakázáno pracovat: - s mechanicky poskozeným kabelem nebo vidlicí, - s poskozeným nebo nefunkcním vypínacem, - po styku sicího stroje s vodou, - po pádu stroje na podlahu, - na mkké podlozce, nap. na lzku nebo pohovce, kde mze dojít k ucpání vtracích otvor nebo pevrzení stroje. Ve výse uvedených pípadech je nutno dát sicí stroj ke kontrole nebo oprav do povených servisních opraven SINGER: SEZNAM ZNACKOVÝCH OPRAVEN SINGER SINGER SERVIS Milady Horákové Praha 7 tel.: servis@singer. cz Miroslav JELÍNEK Branky Brno tel.: Jan SILPOCH, I+M Hlavanova Plze tel.: Frantisek ZETEK Alsova Zatec tel.: Petr STAVÁREK Dolní Frenstát pod Radhostem tel.: Zdenk VORLICKÝ Satovská Znojmo tel.

3 : Miloslav ZIZKA Hoická Hradec Králové tel.: Obsah Výbr steh Pírucní diagram Píslusenství Jehly Hlavní cásti stroje Otevení krytu chapac Hlavní cásti pod krytem chapac Píprava na sití Píprava na navlékání stroje Výmna jehel výmna jehel vlození nové jehly Navlékání stroje diagram navlékání popis barevného kódu 1. navlecení horního chapace - oranzová 2. navlecení spodního chapace - zlutá 3. navlecení pravé jehly - zelená 4. navlecení levé jehly - modrá dlezité informace k navlékání Výmna nití metodou navazování Seízení délky stehu Seízení síky svu seízení síky zmnou pozice jehly seízení síky pomocí volice Seízení pítlacného tlaku patky Úprava horního chapace konvertoru Diferenciální podávání nabírané obnitkování strecové podávání Vyazení horního pohyblivého noze z funkce Sití volným ramenem Bzné obnitkování a sití válcového lemu bzné obnitkování sití válcového lemu Zkusební sití 22. Doporucená nastavení naptí nit 1. 2-nitný obnitkovací lemový steh 2. 2-nitný obnitkovací steh 3. 3-nitný obnitkovací steh 4. 3-nitný plochý dekorativní steh 5. 3-nitý balený obnitkovací steh 6. 4-nitý ultrapruzný se zabezpecovacím stehem 23. Sití válcového lemu 24. Stehové variace a sicí techniky sití plochého dekorativního svu sití slepého lemu overlockem sití sámk obracení roh spendlení zajistní etízku zpevnní svu lemování etízkem 25. Údrzba stroje cistní stroje mazání stroje výmna pevného noze výmna zárovky 26. Tabulka závad a jejich odstranní 27. Vztahy mezi látkou, nití a jehlou 28. Technické údaje Výbr steh Tento stroj je schopen tvoit rzné typy steh podle kombinace polohy jehly, zpsobu navlékání, seízení tahu a pouzití konvertoru na pravém chapaci. Typ stehu Steh tvoený 1 jehlou dvma nitmi je pouzíván pro svy bzných na lehkých nebo pruzných materiálech. Je ideální pro válcové temování. Zmnou pozice jehly dosáhnete sícute;n se Singer jehlami # 2022 o velikosti 90/ Hlavní cásti stroje 1/ Drzák nití s vedením 2/ Drzadlo 3/ Volící kotouc tahu nit levé jehly /modrý/ 4/ Volící kotouc tahu nit pravé jehly /zelený/ 5/ Volící kotouc tahu nit horního chapace /oranzový/ 6/ Volící kotouc tahu nit dolního chapace /zlutý/ 7/ Stehová deska 8/ Pední cást stolu,volné rameno 9/ Kryt chapac 10/ 11/ 12/ 13/ 14/ 15/ 16/ 17/ 18/ Vypínac stroje a svtla Volic délky stehu Rucní kolecko Stojánek na cívky Adaptér cívky Kolík cívky Zvedací páka patky Seizovací páka diferenciálu Pepínac na válcové lemy 12 6 Otevení krytu chapac Pozor! Stroj musí být odpojen ze sít. Zatlacte kryt do prava az se posune /1/ Pitáhnte kryt k sob /2/ Pozor! Ujistte se ped sitím, ze kryt je uzaven 7 1/ 2/ 3/ 4/ 5/ 6/ 7/ Hlavní cásti pod krytem chapac Horní chapac Pohyblivý nz odezu Patka Pevný nz Dolní chapac Palec síky svu Volic síky svu 8 Píprava na sítí Zapojte zástrcku stroje /1/ do el. zásuvky vaseho stroje /2/ Zapojte zástrcku kabelu do síové zásuvky Hlavní vypínac: Stlacte znacku,,-,, na,,on" Stlacte znacku,,o" na,,off Zapnuto Vypnuto Pro uvedení stroje do cinnosti a ízení rychlosti sití stisknte nozní regulátor /ped&a asi 10 cm nit chapacem a polozte ji smrem dozadu na stehovou desku. 17 2/ Navlékání dolního chapace - zlutá Navléknte dolní chapac podle obrázku v poadí 1-9. Provléknte nit vodicem 1 odzadu dopedu. Navléknte vodic horního krytu protazením nit dol az proklouzne pod vodic 2. Pidrzujte mezi prsty nit a zasute ji mezi pítlacné kotoucky. Stazením nit dol stabilizujete její správné usazení mezi pítlacné kotoucky Otácejte rucním koleckem proti sob az se dolní chapac vychýlí do pravé krajní polohy. Pi navlékání chapace sledujte cestu zlutého kódu v poadí 4-7. Poznámka: Pi navlékání chapace pouzijte pinzety. Provlecte nit vodicem 7 a 8 dle obrázku Provlecte nit otvorem dolního chapace zepedu dozadu a pes horní konec levého chapace. Poté táhnte lehce dol tak, aby nit vklouzla do drázky asi 10 cm nit ockem jehly a nechte ji voln Uvolnte sroub drzáku pevného noze sestihranným klícem (4) Posute drzák pevného noze doprava pi zvtsování síe stehu nebo doleva pi zmensování síe stehu Po nastavení pevného noze opt sroub drzáku dotáhnte Otevete kryt chapac (viz str. ukoncení zkusebního svu pokracujte v sití pi spustné patce a vytvote cm etízku. Poznámka: Po kazdém novém navlecení stroje provete shora popsanou zkousku a seízení naptí nití dle poteby Doporucení nastavení naptí nit Poloha jehly Volic síky svu Délka stehu Korektor S 2-4 pouzít 1/ 2nitný obnitkovací lemový steh Poznámka: Jde pouze o doporucená nastavení.

4 Nastavení naptí nit je závislé na 1. Typu a síle látky 2. Velikosti jehly 3. Síle a typu nit Jehlová nit Líc Nit dolního chapace Správné vyvázení Nastavte volice naptí nit podle tabulek vpravo a provete zkousku sitím na pouzité látce. Materiál Lehký Stedn tzký Tzký Materiál Rub Volice naptí pro 4 nitný stroj Modrý Zelený Oranzový Zlutý konventor konventor 1.0 konventor Volice naptí pro 4 nitný stroj Modrý Zelený Oranzový Zlutý konventor konventor konventor 1.5 Vyvazování V pípad, ze naptí nit chapace je pílis vysoké nebo naptí nít jehly pílis volné otocte volic dolního chapace /zlutý/ k nizsímu císlu Lehký Stedn tzký Tzký nebo otocte volic nit jehly /modrý nebo zelený/ k vyssímu císlu. Jehlová nit Nit dolního chapace Líc V pípad, ze naptí nit dolního chapace je pílis volné Rub nastavte volic nit dolního chapace /zlutý/ k vyssímu císlu. Jehlová nit Líc Nit dolního chapace Rub 34 2/ 2nitný obnitkovací steh Poznámka: Jde pouze o doporucená nastavení. Poloha jehly Volic síky svu Délka stehu Korektor S 2-4 pouzít Nastavení jsou závislá na 1. Typu a síle látky 2. Velikosti jehly 3. Typu a síle nit Správné vyvázení Nastavte volice naptí nit podle tabulky a provete zkousku sitím na Vasem materiálu Nit dolního chapace Jehlová nit Líc Rub Volice naptí pro 4 nitný stroj Modrý Zelený Oranzový Zlutý konventor 5.0 Lehký 0 Stedn tzký 0. 5 konventor 6.0 Tzký 1.0 konventor 6.5 Materiál Lehký Stedn tzký Tzký Volice naptí Modrý Zelený pro 4 nitný stroj Oranzový Zlutý konventor 5.0 konventor 6.0 konventor 6.5 Materiál Vyvazování V pípad, ze nit dolního chapace lezí na rubu látky nastavte volic naptí nit dolního chapace /zlutý/ k vyssímu císlu nebo nastavte volic naptí jehlové nit /modrý nebo zelený/ k nizsímu císlu. Nit dolního chapace Líc Jehlová nit Rub V pípad, ze jehlová nit je volná nastavte volic jehlové nit /modrý nebo zelený/ k vysímu císlu. nebo nastavte volic nit dolního chapace /zlutý/ k nizsímu císlu Nit dolního chapace Líc Jehlová nit Rub 35 3/ 3nitný obnitkovací steh Poznámka: Jde pouze o doporucená nastavení. Poloha jehly Volic síky svu Délka stehu Nit horního chapace S 2-4 Nastavení naptí nit je závislé na 1. Typu a síle látky 2. Velikosti jehly 3. Síle a typu nit Správné vyvázení Nastavte volice naptí nit dle tabulky a provete zkousku sitím na vasem materiálu Jehlová nit Líc Nit dolního chapace Rub Materiál Volice naptí pro 4 nitný stroj Modrý Zelený Oranzový Zlutý Volice naptí pro 4 nitný stroj Modrý Zelený Oranzový Zlutý Vyvazování Pokud nit horního chapace lezí na rubu látky Lehký Stedn tzký Tzký Materiál Lehký Stedn tzký Tzký Nastavte volic naptí nit horního chapace /oranzový/ k vyssímu císlu Nebo nastavte volic naptí nit dolního chapace /zlutý/ k nizsímu císlu. Pokud se nit dolního chapace objeví na lícu látky Nit horního chapace Nastavte volic naptí nit dolního chapace /zlutý/ k vyssímu císlu. Pokud je jehlová nit pílis volná, nastavte volic naptí nit jehly /modrý nebo zelený/ k vyssímu císlu. Jehlová nit Líc Rub Nit dolního chapace Nit horního chapace Jehlová nit Líc Rub Nit dolního chapace Rub Jehlová nit Líc Nit dolního chapace 36 4/ 3-nitný plochý dekorativní steh Poznámka: Jde pouze o doporucená nastavení. Poloha jehly Volic síky svu Délka stehu 2-4 S Nastavení jsou závislá na 1. Typu a síle látky 2. Velikosti jehly 3. Typu a síle nit Jehlová nit Nit horního chapace Jehlová nit Nit dolního chapace Rub Správné vyvázení Nastavte volice naptí nit dle tabulky a provete zkousku sitím na vasem materiálu Líc (505) Volice naptí pro 4 nitný stroj Modrý Zelený Oranzový Zlutý Lehký Stedn tzký Tzký Materiál Lehký Stedn tzký Tzký Volice naptí pro 4 nitný Modrý Zelený Oranzový stroj Zlutý Materiál Vyvazování Pokud je naptí nit dolního chapace pílis volné Jehlová nit Nit horního chapace Líc Rub Jehlová nit Nit dolního chapace Nastavte volic naptí nit dolního chapace /zlutý/ k vyssímu císlu Nebo nastavte volic naptí nit jehly /modrý nebo zelený/ k nizsímu císlu. Pokud je anptí nit horního chapace pílis volné Jehlová nit Jehlová nit Nit dolního chapace Nastavte volic naptí nit horního chapace /oranz. / k vyssímu císlu Nebo nastavte volic naptí nit horního chapace /oranz./ k nizsímu císlu. Jehlová nit Jehlová nit Nit dolního chapace Nit horního chapace Líc Rub 37 7/ 3-nitný balený obnitkovací steh Poznámka: Jde pouze o doporucená nastavení. Poloha jehly Volic síky svu Délka stehu 2-4 S Nastavení jsou závislá na 1.

5 Typu a síle látky 2. Velikosti jehly 3. Síle a typu nit Jehlová nit Správné vyvázení Nastavte volice naptí nit dle tabulky a provete zkousku sitím na vasem materiálu. Nit horního chapace Líc Rub Materiál Nit dolního chapace Jehlová nit Modrý Zelený Oranzový Zlutý Lehký Stedn tzký Tzký Materiál Lehký Stedn tzký Tzký Volice naptí pro 4 nitný stroj Volice naptí pro 4 nitný stroj Modrý Zelený Oranzový Zlutý Vyvazování Pokud nit horního chapace je pílis volná Nastavte volic naptí nit horního chapace /oranzová/ k vyssímu císlu Pokud nit dolního chapace je pílis volná Jehlová nit Nit horního chapace Líc Rub Nit dolního chapace Jehlová nit Rub Nastavte volic naptí nit dolního chapace /zlutá/ k vyssímu císlu. Pokud jeholvá jit je pílis volná Jehlová nit Nit horního chapace Líc Nit dolního chapace Jehlová nit Rub Nastavte volic naptí jehlové nit /modrá, zelená/ k vyssímu císlu Nebo nastavte volic naptí horního chapace /oranz./ k vyssímu císlu. Jehlová nit Nit horního chapace Líc Nit dolního chapace Jehlová nit 38 6/ 4-nitný ultrapruzný se zabezpecovacím stehem Poznámka: Jde pouze o doporucená nastavení. Poloha jehly Volic síky svu S Délka stehu 2-4 Nit horního chapace Nit dolního chapace Nit pravé jehly Nit levé jehly Líc Materiál Lehký Stedn tzký Tzký Rub Nastavení naptí nití je závislé na 1. Typu a síle látky 2. Velikosti jehly 3. Síle a typu nit. Správné vyvázení Nastavte volice naptí nit dle tabulky a provete zkousku sitím na vasem materiálu. (514) Modrý Zelený Oranzový Zlutý Volice naptí pro 4 nitný stroj Nit horního chapace Nit dolního chapace Nit pravé jehly Líc Nit levé jehly Rub Nit horního chapace Nit dolního chapace Nit pravé jehly Nit horního chapace Nit dolního chapace Nit pravé jehly Nit horního chapace Nit dolního chapace Rub Vyvazování Pokud nit horního chapace lezí na rubu látky: Nastavte volic naptí nit horního chapace /oranz./ k vyssímu císlu. nebo nastavte naptí nit dolního chapace /zlutá / k nizsímu císlu. Pokud se objeví nit dolního chapace na líci látky: nastavte volic naptí nit dolního chapace /zlutá/ k vyssímu císlu nebo nastavte volic naptí nit horního chapace /oranz. / k nizsímu císlu) Pokud je nit pravé jehly pílis volná: Nit pravé jehly nastavte volic naptí nit pravé jehly /zelená/ k vyssímu císlu. Nit levé jehly Líc Rub Sití válcového lemu Tento stroj mze sít ctyi druhy válcových lem Válcový lem je tvoen pehnutím a obnitkováním okraje látky Pro sití válcového lemu jsou nejvhodnjsí lehké látky jako krep, batist, voil, organd apod. Tzké a tuhé látky jsou pro válcové lemy nevhodné. Seízení stroje Vyjmte levou jehlu Nastavte volic síe svu na R /viz str. 31/ Vyrovnejte levý okraj desticky volice síe svu se znackou R na stehové desce otácením volice síe svu dle poteby Nastavte volic délky stehu na F-2 címz dosáhnete jemného svu Pouzijte jehly SINGER # 2022 rozmr 80 nebo 90 Pouzijte vhodné nit v kombinaci pro válcový lem. 40 Poznámka: Pro hezký válcový lem navléknte horní chapac vlnnou nylonovou nití a jehlu lehkou bznou nití. Poloha jehly Volic síky svu Délka stehu Konvertor S 2-4 pouzít 1/ 2-nitný válcový lem balený dolním chapacem Správné vyvázení Nit jehly Líc Rub Nit dolního chapace (502) Nastavte volice naptí nití dle tabulky a provete zkousku sitím na Vasem materiálu Materiál Polyester Vlnný nylon Volice naptí Modrá Zelená Oranzová Zlutá / 2-nitný bzný válcový lem Správné vyvázení Nit dolního chapace Nit jehly Líc Rub (503) Nastavte volice naptí nití dle tabulky a provete zkousku sitím na Vasem materiálu Nit horního chapace Modrá Zelená Oranzová Zlutá Vlnný nylon Volice naptí 41 Poznámka: Pro hezký válcový lem navléknte horní chapac vlnnou nylonovou nití a jehlu se spodním chapacem lehkou normální nití. Poloha jehly Volic síky svu Délka stehu Nit horního chapace S 2-4 3/ 3-nitný bzný steh pro válcový lem Správné vyvázení Nit jehly Nit dolního chapace Rub Líc (504) Nastavte volice naptí nití dle tabulky a provete zkousku sitím na vasem materiálu Nit horního chapace Polyester Vlnný nylon Volice naptí pro 4 nitný stroj Modrý Zelený Oranzový Zlutý / 3-nitný steh horním chapacem pro válcový lem Správné vyvázení Nit jehly Nit horního chapace Líc Rub Nit dolního chapace Nit jehly Nastavte volice naptí nití dle tabulky a provete zkousku sitím na vasem materiálu Nit horního chapace Polyester Vlnný nylon Volice naptí pro 4 nitný stroj Modrá Zelená Oranzová Zlutá 2.

6 Pokyny pro válcový lem Podrzte etízek na pocátku sití, zabráníte jeho stácení do svu Pro dosazení jemnjsího svu lehce napnte materiál ve smru sití. Pi sití válcového lemu dosáhnete minimální síe svu cca 1,5 mm, s ohledem na minimální síi odezu 3,5 mm. Zajistní etízku válcového lemu. Aplikujte na konec svu kapicku lepidla. Ponechte zaschnout a odíznte etízek co nejblíze u steh. Poznámka: Ped pouzitím lepidla vyzkousejte zda jeho pouzití neovlivní stálost barev materiálu Stehové variace a sicí techniky Sití plochého dekorativního svu Plochý steh vytvoíte seízením naptí 3nitného obnitkovacího stehu a roztazením látky od sebe po usití svu. Plochý steh je pouzíván jako stehovací, dekorativní nebo pouze jako ornamentální steh. 1/ Seízení stroje vyjmout vyjmout Vyjmte levou nebo pravou jehlu Zacnte seízením, navlecením a vyvázením pro 3-nitný obnitkovací steh /viz str. 33/ Uvolnte výrazn naptí jehlové nit /zelená nebo modrá/. Lehce uvolnte naptí nit dolního chapace /zlutá/. 2/ Plochý sev Polozte na sebe látku /lícovými nebo rubovými stranami/ obrácenými stranami usijte dekorativním stehem na správné stran látky. Sijte pi soucasném odezu pebytecné látky. Jehlová nit /modrá nebo zelená/ vytvoí na rubu látky V. Nit jehly Líc Rub Nit dolního chapace bude polozena rovn na okraj látky. Nit horního chapace Nit jehly Nit dolního chapace 44 Roztazením protilehlých stran svu vytvoíte ploché stehy. 3/ Dekorativní plochý steh Vyate pohyblivý horní nz z funkce /viz str. 29/. Stroj nebude odezávat látku na stehu. Pehnte k sob nesprávné strany látky. Polozte látku tak, aby cást stehu pesahovala okraj látky Roztazením protilehlých stran látky vytvoíte plochý steh. 4/ Dalsí pokyny pro plochý steh Pro vytváení plochého stehu musí být správn seízeno naptí nití Nit horního chapace je dominantní pro plochý steh. Z toho dvodu navléknte výraznou dekorativní nití horní chapac a jehlu s dolním chapacem nevýraznými nitmi. Pro vytvoení píckového stehu sijte sev správnými stranami k sob. Dominantní bude jehlová nit, která tvoí pícky /A /. 45 Sití slepého lemu overlockem Sití slepého lemu, odstih pebytecné látky a obnitkování okraj je provádno v jedné operaci Overlockový slepý lem je nejvhodnjsí pi sití úplet jako trvanlivé a tém neviditelné zakoncení Vyjmte levou jehlu a seite stroj na úzký 3-nitný obnitkovací steh Poznámka: Pro tento druh sití je rovnz pouzitelný 3-nitný plochý steh Nastavte délku stehu na 4 Pelozte látku na opacnou stranu a zpt na správnou stranu s 6 mm pesahem pes záhyb Sijte na vysunutém okraji lemu tak, aby jehla správn zachycovala okraj záhybu. vyjmte Poznámka: Pro sití slepého stehu je vhodné pouzít patku na slepý steh. Sití sámk Dekorativní sámky sijte na látce ped stíháním Vyjmte levou jehlu a seite stroj na úzký 3-nitný obnitkovací steh Poznámka: Pi této technice je pouzitelný rovnz válcový lemový steh. Vyate horní pohyblivý nz z funkce /viz cistním odpojte vzdy stroj z mazáním odpojte vzdy stroj z el.sít. Mazací místa oznacená na diagramu musí být pravideln mazána. Poznámka: Pouzívejte olej na sicí stroje. Pouzití jiného oleje mze zpsobit poskození stroje. 50 Výmna pevného noze Pozor! Ped výmnou pevného noze odpojte stroj od sít. Pevný nz vymte po jeho otupení Výmna pevného noze mze být provedena dle následujících pokyn. Pokud se pi výmn pevného noze setkáte s obtízemi, spojte se se servisní opravnou SINGER, která provede seízení. Ujistte se, ze stroj je odpojen ze sít el. proudu. Otevete kryt chapac a vyate z funkce horní pohyblivý nz 1 dle pokyn na str. 29. Uvolnte stavcí sroub pevného noze 2 a sejmte pevný nz 3. Umístte nový pevný nz do drázky drzáku pevného noze Utáhnte stavcí sroub 2 Postavte horní pohyblivý nz 1 do pracovní polohy. 51 Výmna zárovky Pozor! Ped výmnou zárovky odpojte pístroj vzdy od el. sít Zárovku získáte v prodejnách SINGER. Pi nákupu pedlozte starou zárovku, aby nedoslo k zámn. Pokud je na stítku Vaseho stroje vyznaceno naptí V zádejte o zárovku odpovídající následující specifikaci: Bajonetový typ V, 15 W Tvar baky T - 20 Objímka BA 15D/19 Celková délka mm Vysroubujte sroub krytu svtla a pi zatlacení krytu lehce dozadu odklopte kryt doleva a sejmte jej ze stroje podle obrázku. Otocte zárovku doleva pi vyjmutí. Pi nasazení nové zárovky zatlacte ji do objímky a otocte doprava. Pozor! Ped vyjmutím zárovky se pesvdcte, ze vychladla. Ped zapojením stroje do sít nasate vzdy na stroj kryt svtla. Pokud je na stítku Vaseho stroje vyznaceno naptí V, zádejte o zárovku odpovídající následující specifikaci: Edison Typ /sroubová objímka/ 200 -V, 15 W Tvar baky T-22 Objímka E 14 Celková délka 56 mm Vyjmutí zárovky provedete vysroubováním doleva.

7 Powered by TCPDF ( # 11 bzné obnitkování 2022, # 11, # 14 14SH SH Rychlost sití Délka stehu /podávání/ Pomr diferenciálního podávání Síka stehu obnitky Zdvih jehelní tyce Zdvih pítlacné patky Jehla Typ Pocet nití Rozmry stroje síka hloubka výska váha v kg , ,2 55 Poznámky Zárucní list zpsobené nepimeným zacházením s výrobkem, pouzíváním výrobku v nesouladu s návodem na obsluhu ci provedením neodborných zásahm na výrobku kupujícím nebo jinou neoprávnnou osobou; záruka se rovnz nevztahuje na ty cásti stroje, jejichz posláním je sebeznicením zabránit znicení ci poskození výrobku v dsledku jeho nepimeného namáhání, jakoz i Adresa a podpis prodejce Na výrobek - sicí stroj se poskytne kupujícímu záruka po dobu 24 msíc ode dne prodeje. Bezplatnou opravu v zárucní dob provede po pedlození správn a úpln vyplnného zárucního listu odborná opravna servisní sít, jejíz adresu uvede prodejce v zárucním list. Záruka se vztahuje na smluvený úcel uzívání, jímz je urcení výrobku výhradn pro uzití v domácnosti, nikoliv pro profesionální provoz. Záruka se nevztahuje na vady Jméno, adresa a telefon kupujícího 14SH Datum prodeje Model 744 / 754 Výrobní císlo Zárucní a pozárucní opravna: M. Horákové 42, Praha 7 tel.: servis@singer.cz Reklamacní ád na výrobek - sicí stroj 1) Prodávající odpovídá za vady, které má prodávaný výrobek pi pevzetí kupujícím, nebo které se vyskytnou po pevzetí výrobku v zárucní dob. 2) Vadným plnním je plnní jez nemá vlastnosti obvyklé, tj.vlastnosti standardní, v daném pípad pak vlastnosti, které se u výrobku urceného pro domácí pouzití s ohledem na jeho povahu obecn pedpokládají. Vadou se tedy pro úcely uplatnní záruky rozumí prokázaná vada materiálu, pípadn chybné provedení dílu ci sestavy; nikoliv vsak obvyklé vlastnosti výrobku urceného pro domácí pouzití, jez vsak pípadn neodpovídají subjektivním pedstavám kupujícího. Výrobky byly schváleny cs.státní zkusebnou podle zákona c.30/1968 Sb. o státním zkusebnictví ve znní jeho Záruka se vztahuje pouze na smluvený úcel uzívání, jímz je urcení výrobku výhradn pro uzití v domácnosti. c) Záruka se vztahuje pouze na kupujícího; práva ze záruky tedy nepecházejí v pípad dalsího pevodu výrobku na tetí osoby. 4) Zárucní doba ciní 24 msíc a pocíná bzet ode dne pevzetí výrobku kupujícím pi prodeji vyznaceného v zárucním list; kupující je povinen pevzít výrobek pi prodeji. 5) a) Z dvod odpovdnosti za vady mze kupující uplatnit tyto nároky, jde-li o vadu odstanitelnou: právo na bezplatné, vcasné a ádné odstranní vady bez zbytecného odkladu. právo na výmnu vci nebo týká-li se vada jen soucásti vci na výmnu této soucásti, nebyla-li vc jest pouzita, tj. nejsou-li ve vlastnostech vci zádné známky opotebení ani toho, ze byla uvedena do provozu. právo na výmnu vci nebo odstoupení od smlouvy, jestlize nemze pro optovné vyskytnutí vady po oprav nebo pro vtsí pocet vad vc ádn uzívat. Jde-li o vadu neodstranitelnou, která brání tomu, aby vc mohla být ádn uzívána, má kupující právo na výmnu vci nebo odstoupení od smlouvy; u jiných vad neodstranitelných pak pouze na pimenou slevu z vci. b) Doba od úspsného uplatnní práva z odpovdnosti za vady az do doby, kdy byl kupující po skoncení opravy povinen výrobek pevzít, se do zárucní doby nepocítá; prodávající je povinen kupujícímu vydat potvrzení o tom, kdy své právo uplatnil, jakoz i o provedení opravy a o dob jejího trvání. 6) a) Nárok na opravu v záruce uplatní zákazník u zárucního servisu, jehoz adresa je vyznacena v zárucním list. Bezplatnou opravu v zárucní dob provede po pedlození správn a úpln vyplnného zárucního listu odborná opravna servisní sít. b) Pokud bude pi oprav zjistno, ze na závadu se nevztahuje záruka, uhradí náklady na takovou opravu kupující. c) Prodávající je povinen pi prodeji vyplnit v zárucním list vsechny údaje nesmazatelným a citelným zpsobem. Neúplný zárucní list nebo list neoprávn mnný a pepisovaný v pvodních údajích je neplatný, coz je opravna povinna pi zjistní tchto skutecností, v nm vyznacit. d) Kupující je povinnen uschovat ve vlastním zájmu vedle zárucního listu a stvrzenky o koupi téz obal a kopie opravních list, na nichz servisní opravna potvrzuje provedení zárucní opravy. Tyto kopie jsou prkazem práva kupujícího podle písm. b) odst. 5 tohoto reklamacního ádu. Poznámky 59 Poznámky.
