1 Doba se mění a společnost LICA také Nymburk Ing. Petr Link 1

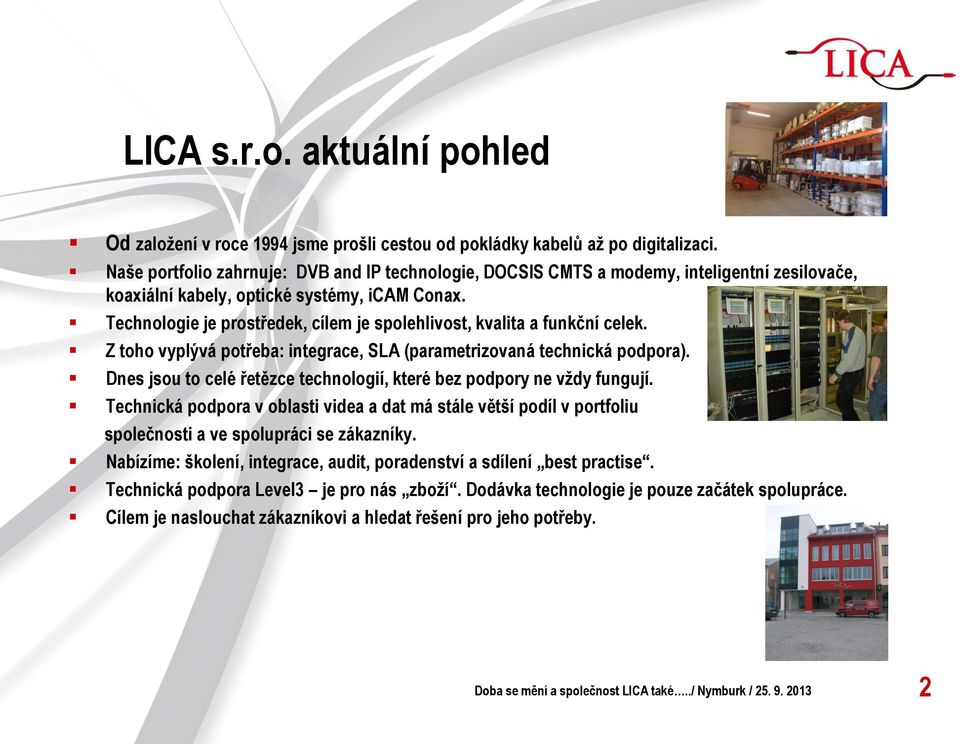

2 LICA s.r.o. aktuální pohled Od založení v roce 1994 jsme prošli cestou od pokládky kabelů až po digitalizaci. Naše portfolio zahrnuje: DVB and IP technologie, DOCSIS CMTS a modemy, inteligentní zesilovače, koaxiální kabely, optické systémy, icam Conax. Technologie je prostředek, cílem je spolehlivost, kvalita a funkční celek. Z toho vyplývá potřeba: integrace, SLA (parametrizovaná technická podpora). Dnes jsou to celé řetězce technologií, které bez podpory ne vždy fungují. Technická podpora v oblasti videa a dat má stále větší podíl v portfoliu společnosti a ve spolupráci se zákazníky. Nabízíme: školení, integrace, audit, poradenství a sdílení best practise. Technická podpora Level3 je pro nás zboží. Dodávka technologie je pouze začátek spolupráce. Cílem je naslouchat zákazníkovi a hledat řešení pro jeho potřeby. Doba se mění a společnost LICA také../ Nymburk /

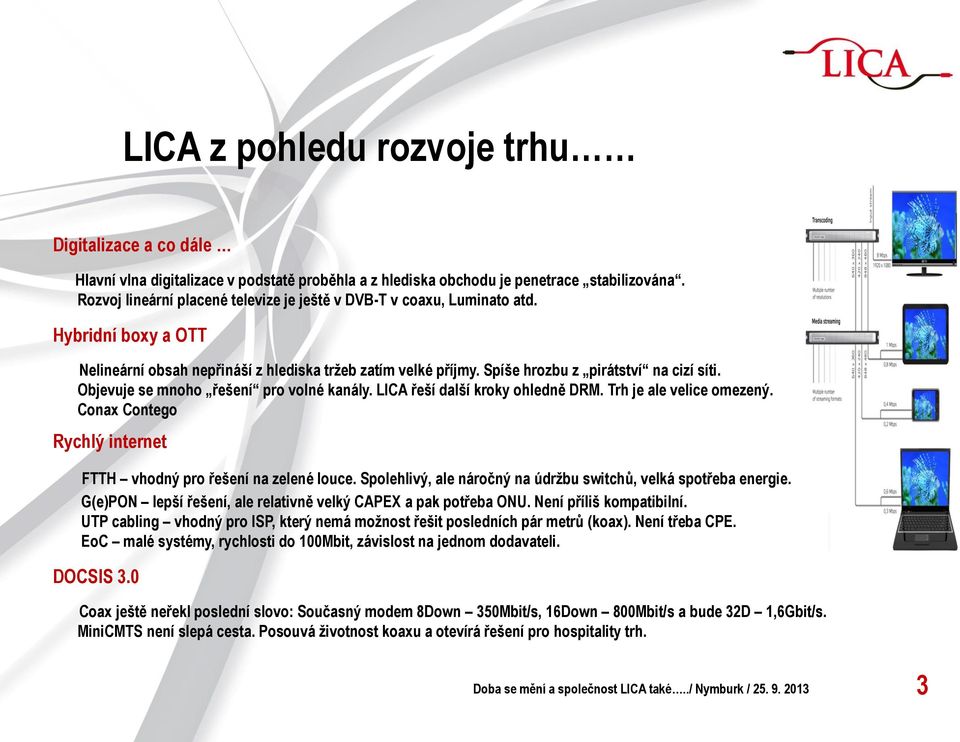

3 LICA z pohledu rozvoje trhu Digitalizace a co dále Hlavní vlna digitalizace v podstatě proběhla a z hlediska obchodu je penetrace stabilizována. Rozvoj lineární placené televize je ještě v DVB-T v coaxu, Luminato atd. Hybridní boxy a OTT Nelineární obsah nepřináší z hlediska tržeb zatím velké příjmy. Spíše hrozbu z pirátství na cizí síti. Objevuje se mnoho řešení pro volné kanály. LICA řeší další kroky ohledně DRM. Trh je ale velice omezený. Conax Contego Rychlý internet FTTH vhodný pro řešení na zelené louce. Spolehlivý, ale náročný na údržbu switchů, velká spotřeba energie. G(e)PON lepší řešení, ale relativně velký CAPEX a pak potřeba ONU. Není příliš kompatibilní. UTP cabling vhodný pro ISP, který nemá možnost řešit posledních pár metrů (koax). Není třeba CPE. EoC malé systémy, rychlosti do 100Mbit, závislost na jednom dodavateli. DOCSIS 3.0 Coax ještě neřekl poslední slovo: Současný modem 8Down 350Mbit/s, 16Down 800Mbit/s a bude 32D 1,6Gbit/s. MiniCMTS není slepá cesta. Posouvá životnost koaxu a otevírá řešení pro hospitality trh. Doba se mění a společnost LICA také../ Nymburk /

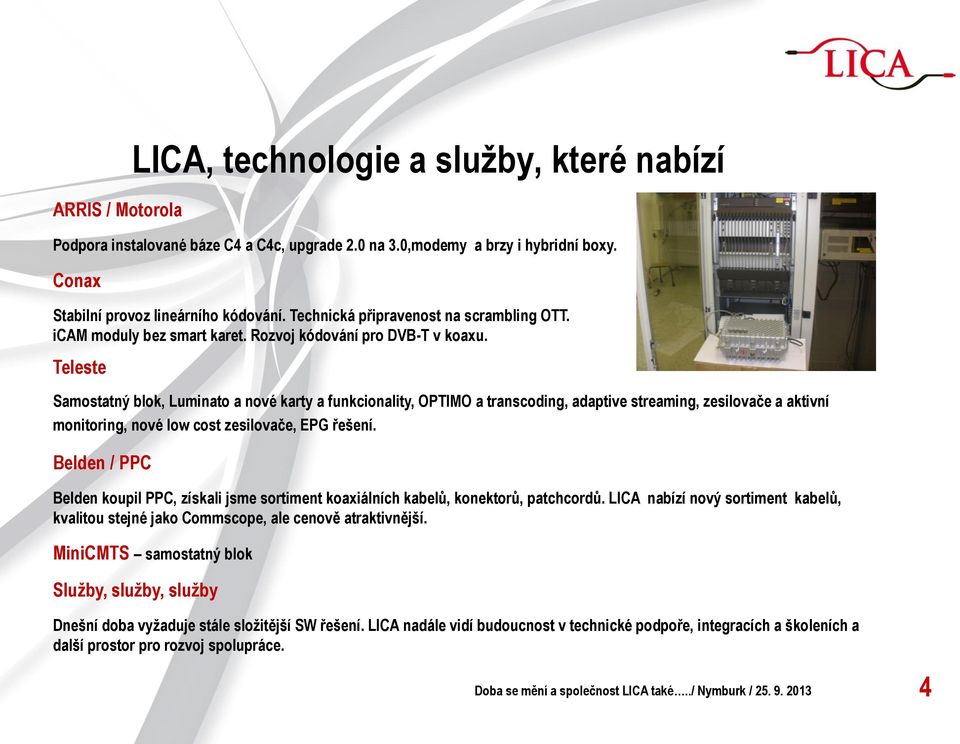

4 ARRIS / Motorola LICA, technologie a služby, které nabízí Podpora instalované báze C4 a C4c, upgrade 2.0 na 3.0,modemy a brzy i hybridní boxy. Conax Stabilní provoz lineárního kódování. Technická připravenost na scrambling OTT. icam moduly bez smart karet. Rozvoj kódování pro DVB-T v koaxu. Teleste Samostatný blok, Luminato a nové karty a funkcionality, OPTIMO a transcoding, adaptive streaming, zesilovače a aktivní monitoring, nové low cost zesilovače, EPG řešení. Belden / PPC Belden koupil PPC, získali jsme sortiment koaxiálních kabelů, konektorů, patchcordů. LICA nabízí nový sortiment kabelů, kvalitou stejné jako Commscope, ale cenově atraktivnější. MiniCMTS samostatný blok Služby, služby, služby Dnešní doba vyžaduje stále složitější SW řešení. LICA nadále vidí budoucnost v technické podpoře, integracích a školeních a další prostor pro rozvoj spolupráce. Doba se mění a společnost LICA také../ Nymburk /

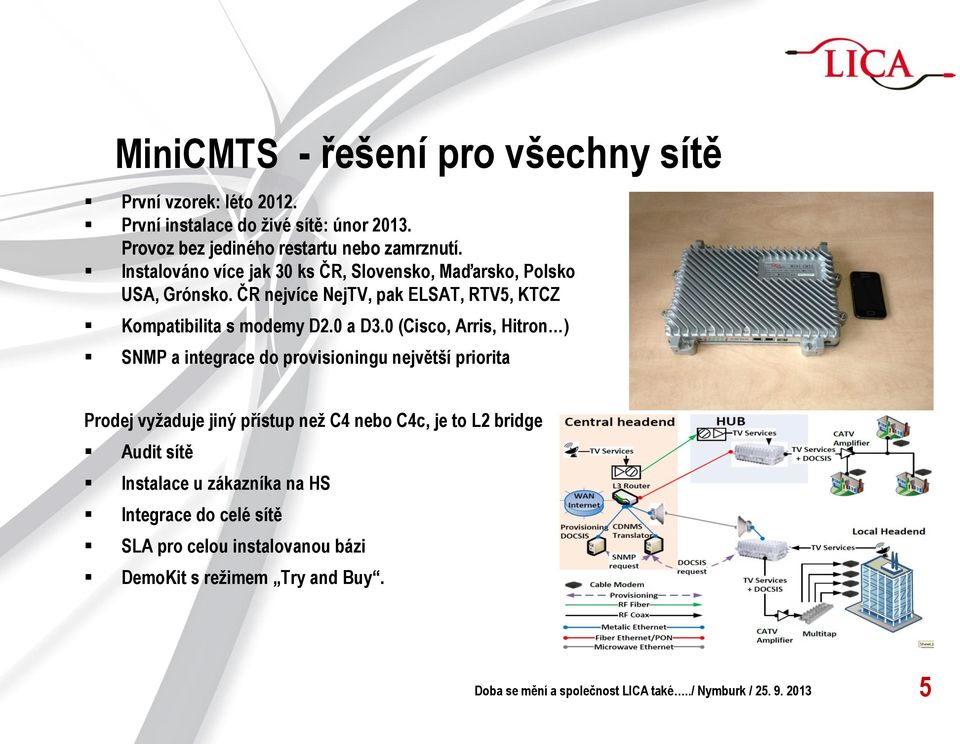

5 MiniCMTS - řešení pro všechny sítě První vzorek: léto První instalace do živé sítě: únor Provoz bez jediného restartu nebo zamrznutí. Instalováno více jak 30 ks ČR, Slovensko, Maďarsko, Polsko USA, Grónsko. ČR nejvíce NejTV, pak ELSAT, RTV5, KTCZ Kompatibilita s modemy D2.0 a D3.0 (Cisco, Arris, Hitron ) SNMP a integrace do provisioningu největší priorita Prodej vyžaduje jiný přístup než C4 nebo C4c, je to L2 bridge Audit sítě Instalace u zákazníka na HS Integrace do celé sítě SLA pro celou instalovanou bázi DemoKit s režimem Try and Buy. Doba se mění a společnost LICA také../ Nymburk /

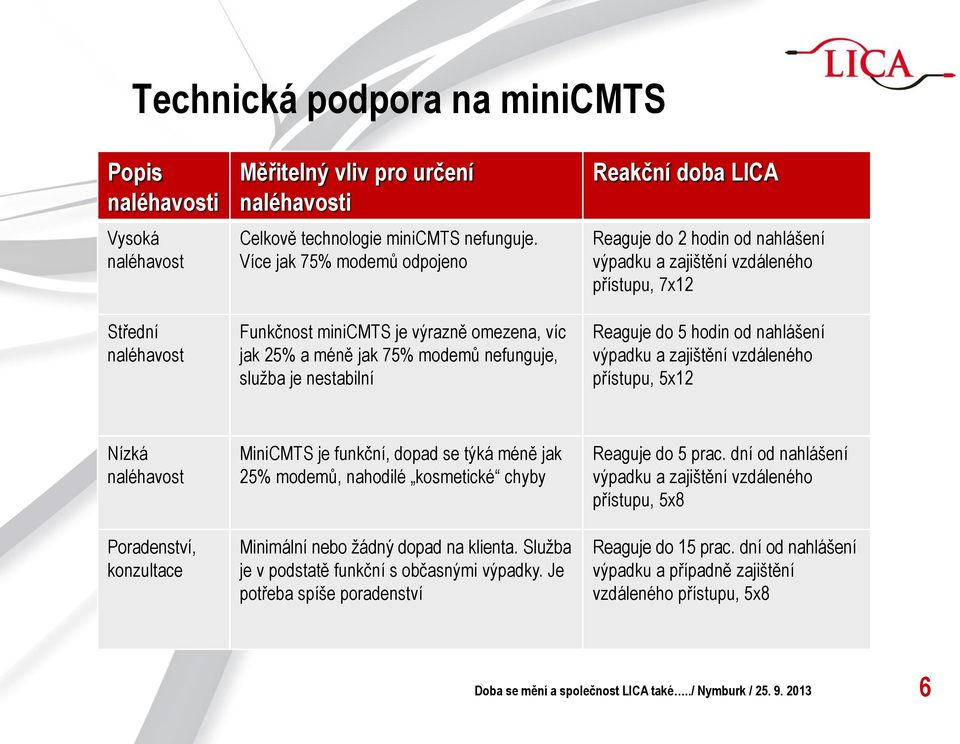

6 Technická podpora na minicmts Popis naléhavosti Vysoká naléhavost Střední naléhavost Měřitelný vliv pro určení naléhavosti Celkově technologie minicmts nefunguje. Více jak 75% modemů odpojeno Funkčnost minicmts je výrazně omezena, víc jak 25% a méně jak 75% modemů nefunguje, služba je nestabilní Reakční doba LICA Reaguje do 2 hodin od nahlášení výpadku a zajištění vzdáleného přístupu, 7x12 Reaguje do 5 hodin od nahlášení výpadku a zajištění vzdáleného přístupu, 5x12 Nízká naléhavost Poradenství, konzultace MiniCMTS je funkční, dopad se týká méně jak 25% modemů, nahodilé kosmetické chyby Minimální nebo žádný dopad na klienta. Služba je v podstatě funkční s občasnými výpadky. Je potřeba spíše poradenství Reaguje do 5 prac. dní od nahlášení výpadku a zajištění vzdáleného přístupu, 5x8 Reaguje do 15 prac. dní od nahlášení výpadku a případně zajištění vzdáleného přístupu, 5x8 Doba se mění a společnost LICA také../ Nymburk /

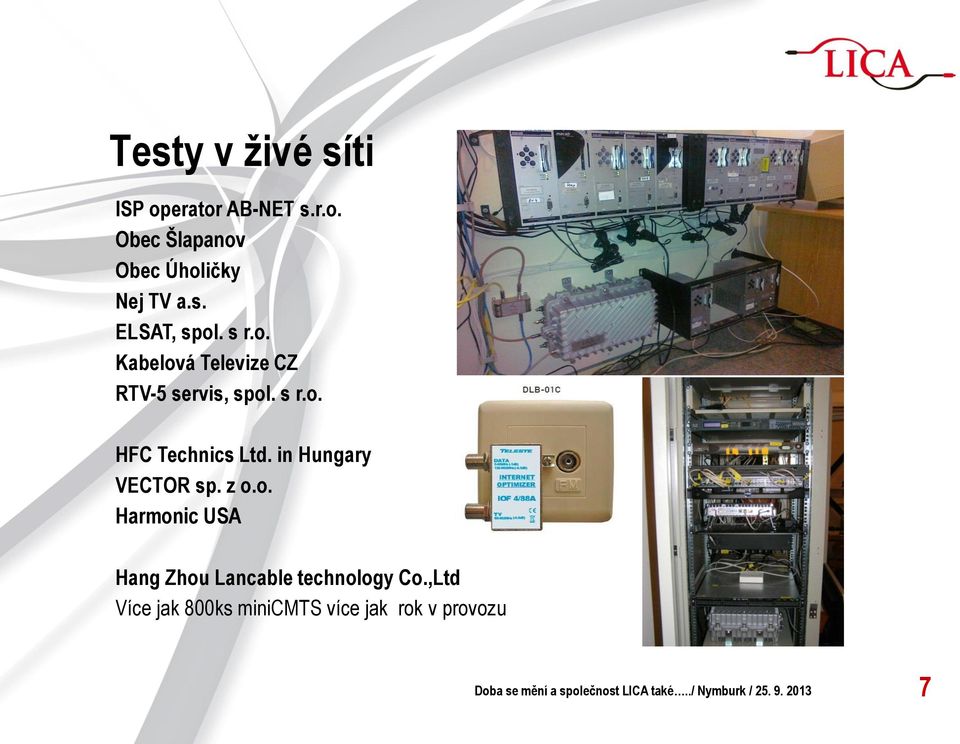

7 Testy v živé síti ISP operator AB-NET s.r.o. Obec Šlapanov Obec Úholičky Nej TV a.s. ELSAT, spol. s r.o. Kabelová Televize CZ RTV-5 servis, spol. s r.o. HFC Technics Ltd. in Hungary VECTOR sp. z o.o. Harmonic USA Hang Zhou Lancable technology Co.,Ltd Více jak 800ks minicmts více jak rok v provozu Doba se mění a společnost LICA také../ Nymburk /

8 Doba se mění a společnost LICA také Děkuji Vám za pozornost. Ing. Petr Link 8

9 Technologické novinky Nymburk Petr Čanda

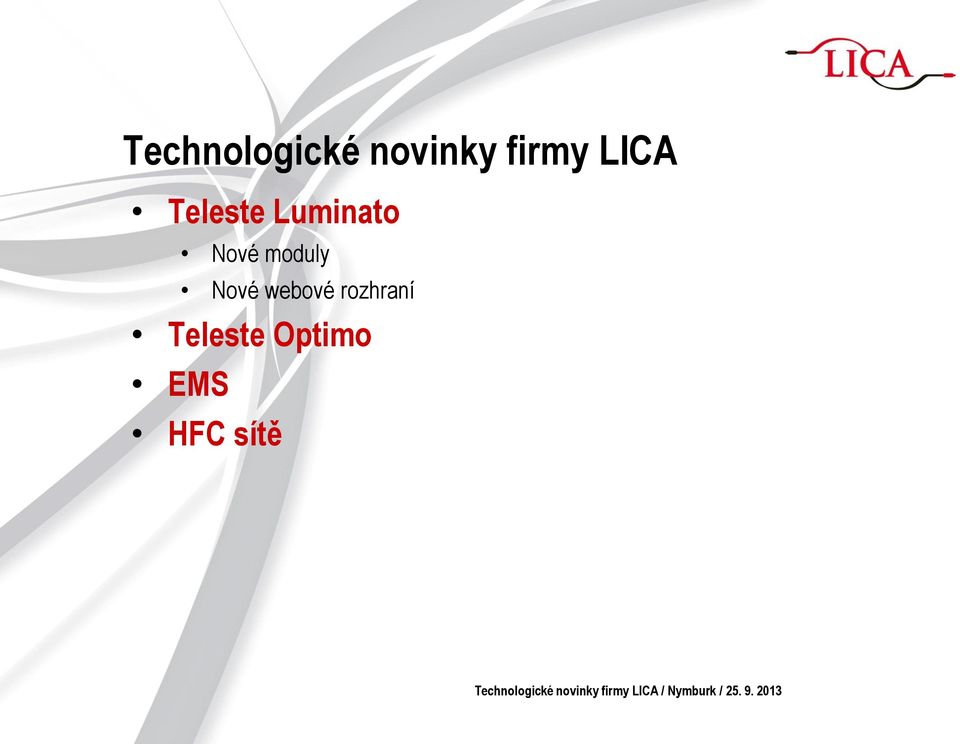

10 Technologické novinky firmy LICA Teleste Luminato Nové moduly Nové webové rozhraní Teleste Optimo EMS HFC sítě Technologické novinky firmy LICA / Nymburk /

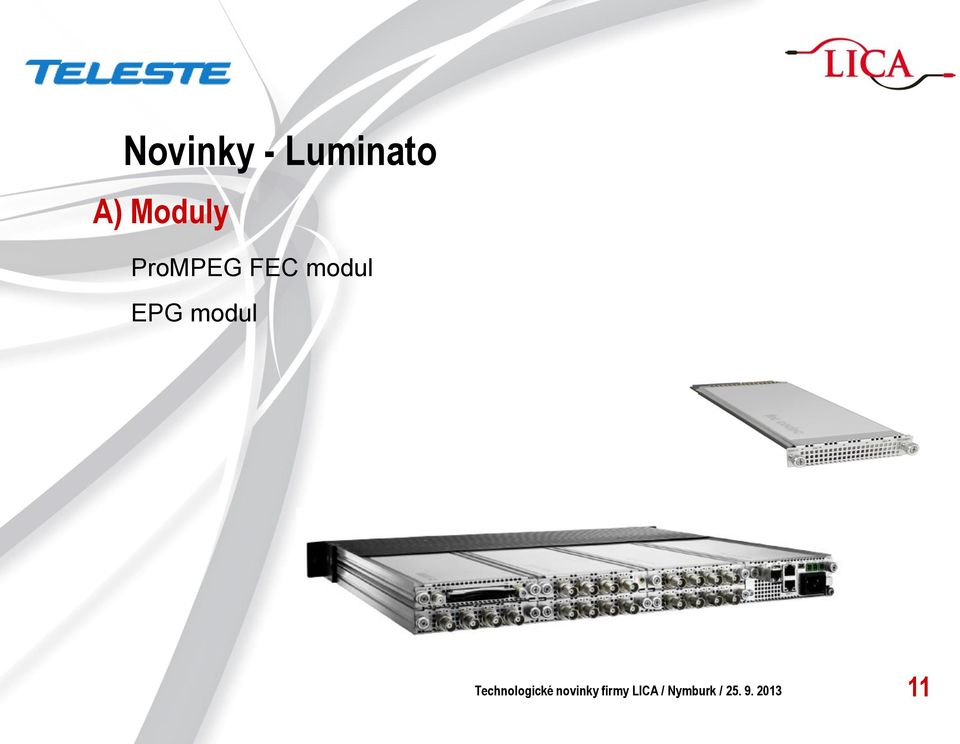

11 Novinky - Luminato A) Moduly ProMPEG FEC modul EPG modul Technologické novinky firmy LICA / Nymburk /

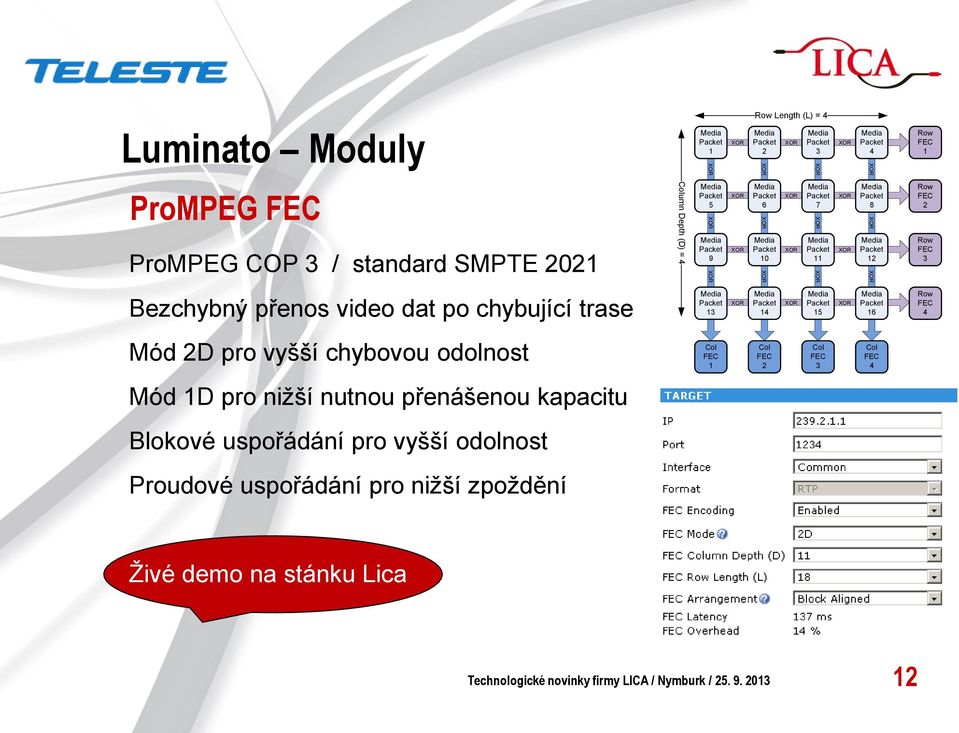

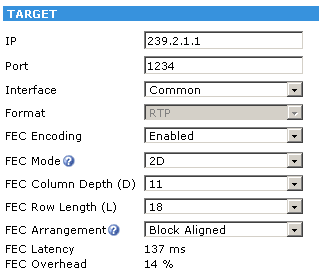

12 Luminato Moduly ProMPEG FEC ProMPEG COP 3 / standard SMPTE 2021 Column Depth (D) = 4 Media Packet 1 XOR XOR XOR Media Packet 5 Media Packet 9 Row Length (L) = 4 Media Media XOR Packet XOR Packet XOR 2 3 XOR XOR XOR XOR XOR XOR Media Media XOR Packet XOR Packet XOR 6 7 Media Media XOR Packet XOR Packet XOR Media Packet 4 XOR XOR XOR Media Packet 8 Media Packet 12 Row FEC 1 Row FEC 2 Row FEC 3 Bezchybný přenos video dat po chybující trase Media Packet 13 Media Media XOR Packet XOR Packet XOR Media Packet 16 Row FEC 4 Mód 2D pro vyšší chybovou odolnost Col FEC 1 Col FEC 2 Col FEC 3 Col FEC 4 Mód 1D pro nižší nutnou přenášenou kapacitu Blokové uspořádání pro vyšší odolnost Proudové uspořádání pro nižší zpoždění Živé demo na stánku Lica Technologické novinky firmy LICA / Nymburk /

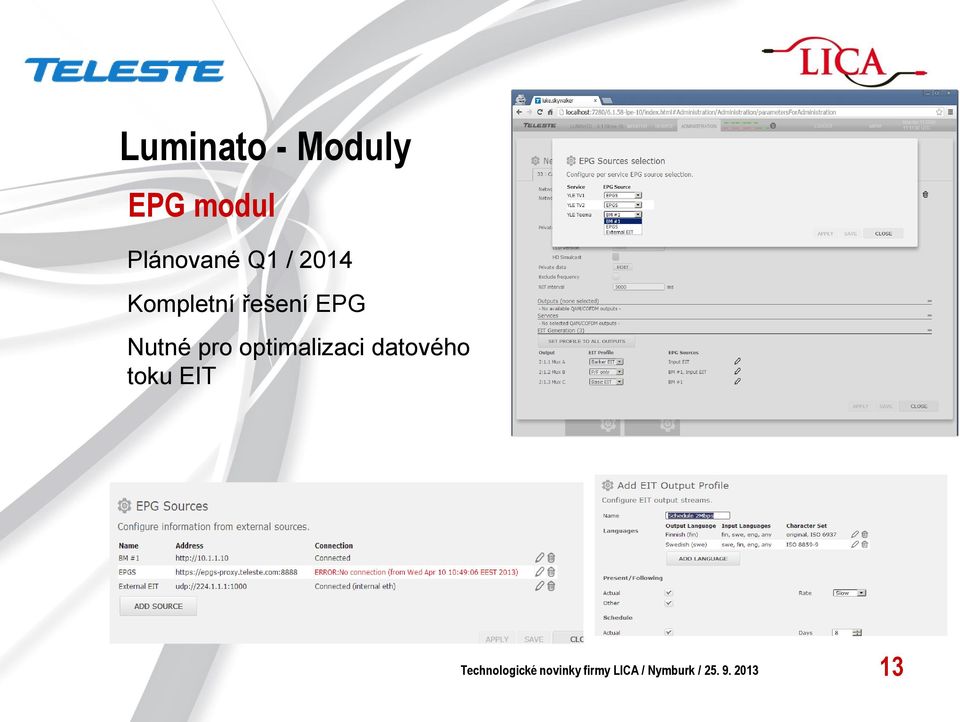

13 Luminato - Moduly EPG modul Plánované Q1 / 2014 Kompletní řešení EPG Nutné pro optimalizaci datového toku EIT Technologické novinky firmy LICA / Nymburk /

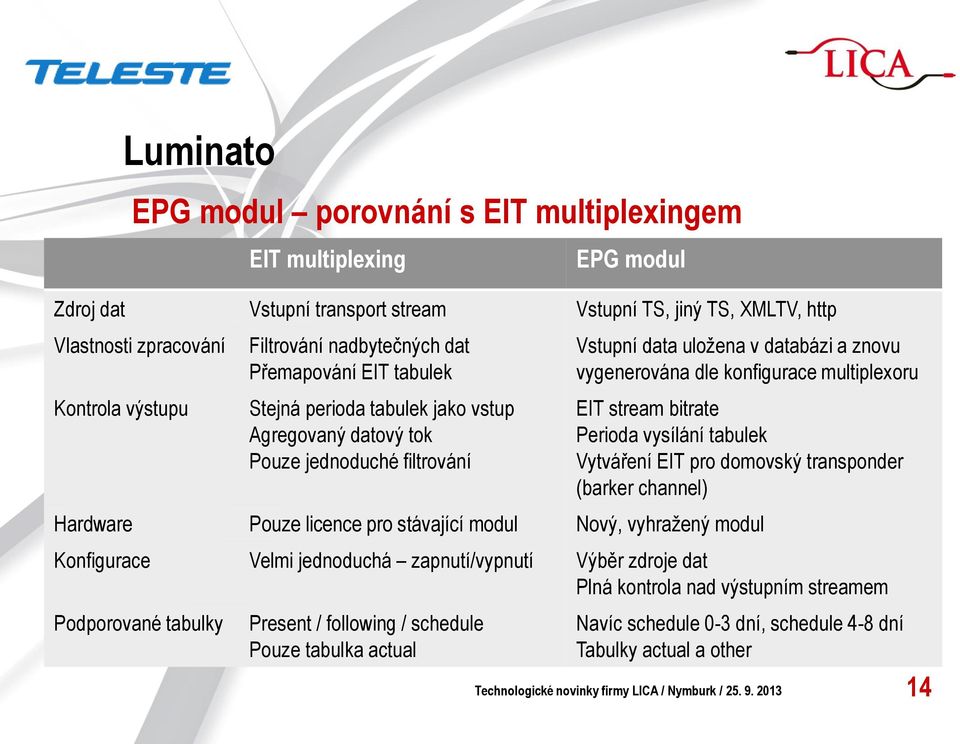

14 Luminato EPG modul porovnání s EIT multiplexingem EIT multiplexing EPG modul Zdroj dat Vstupní transport stream Vstupní TS, jiný TS, XMLTV, http Vlastnosti zpracování Kontrola výstupu Filtrování nadbytečných dat Přemapování EIT tabulek Stejná perioda tabulek jako vstup Agregovaný datový tok Pouze jednoduché filtrování Vstupní data uložena v databázi a znovu vygenerována dle konfigurace multiplexoru EIT stream bitrate Perioda vysílání tabulek Vytváření EIT pro domovský transponder (barker channel) Hardware Pouze licence pro stávající modul Nový, vyhražený modul Konfigurace Velmi jednoduchá zapnutí/vypnutí Výběr zdroje dat Plná kontrola nad výstupním streamem Podporované tabulky Present / following / schedule Pouze tabulka actual Navíc schedule 0-3 dní, schedule 4-8 dní Tabulky actual a other Technologické novinky firmy LICA / Nymburk /

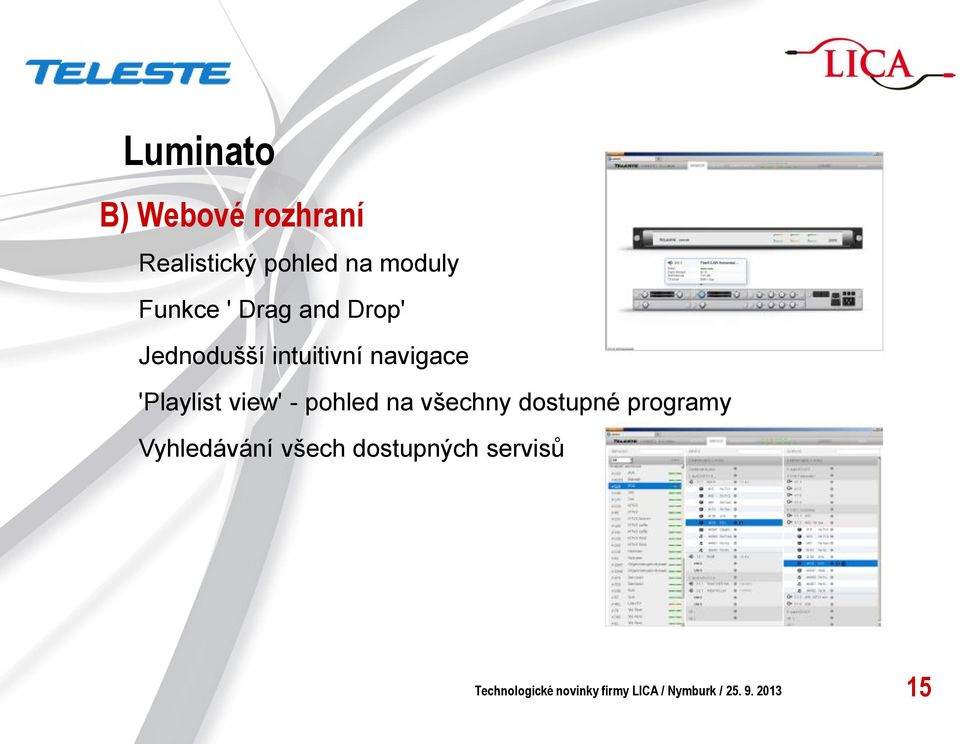

15 Luminato B) Webové rozhraní Realistický pohled na moduly Funkce ' Drag and Drop' Jednodušší intuitivní navigace 'Playlist view' - pohled na všechny dostupné programy Vyhledávání všech dostupných servisů Technologické novinky firmy LICA / Nymburk /

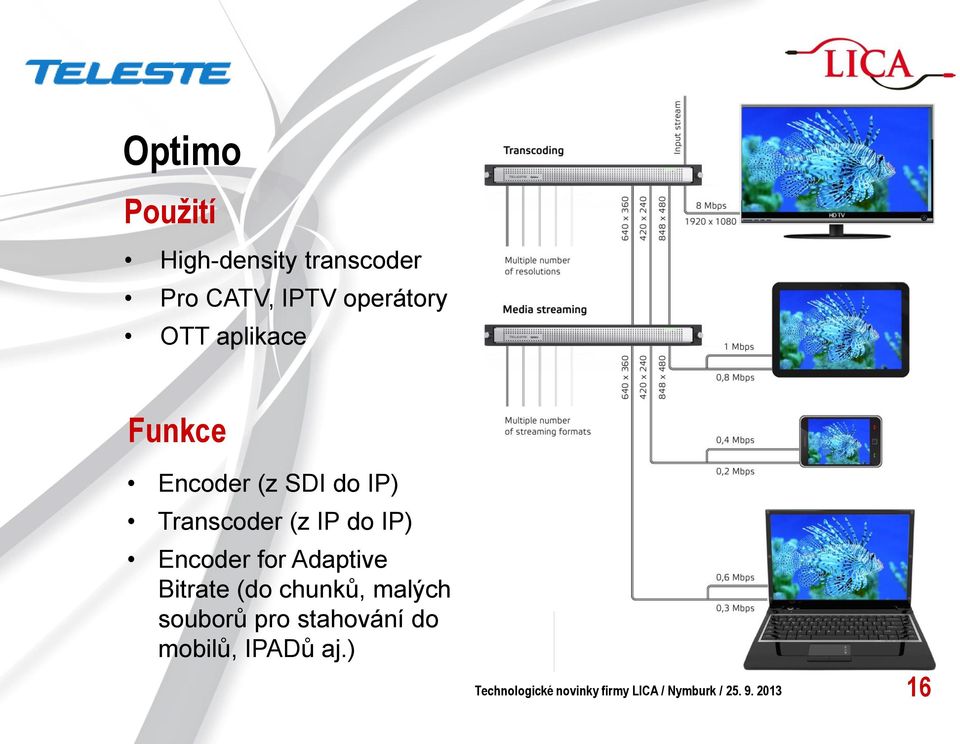

16 Optimo Použití High-density transcoder Pro CATV, IPTV operátory OTT aplikace Funkce Encoder (z SDI do IP) Transcoder (z IP do IP) Encoder for Adaptive Bitrate (do chunků, malých souborů pro stahování do mobilů, IPADů aj.) Technologické novinky firmy LICA / Nymburk /

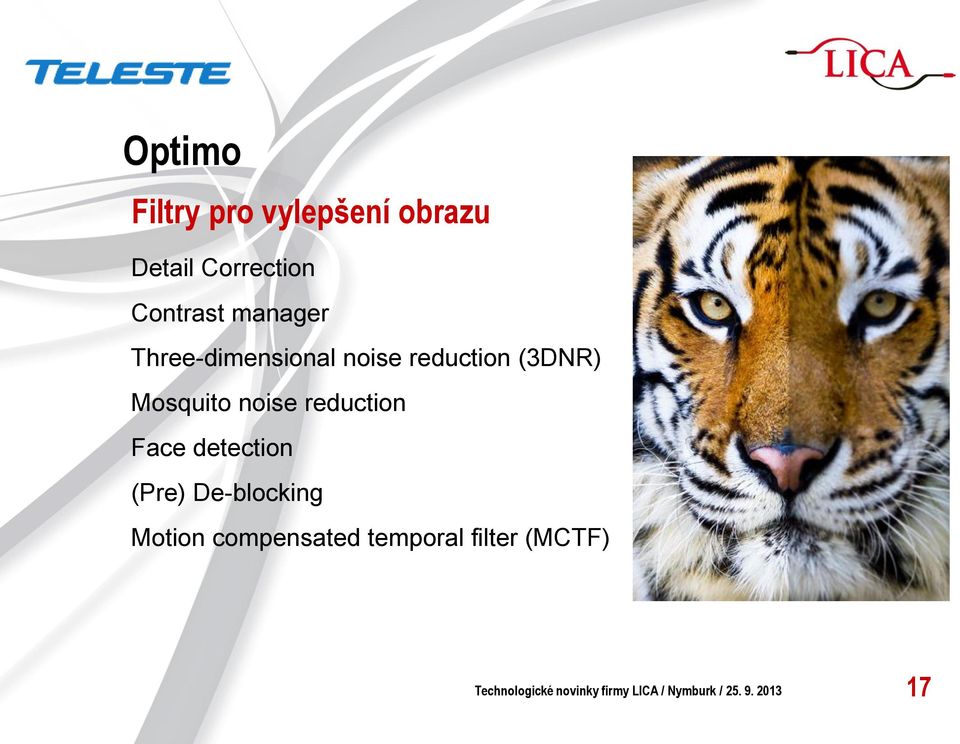

17 Optimo Filtry pro vylepšení obrazu Detail Correction Contrast manager Three-dimensional noise reduction (3DNR) Mosquito noise reduction Face detection (Pre) De-blocking Motion compensated temporal filter (MCTF) Technologické novinky firmy LICA / Nymburk /

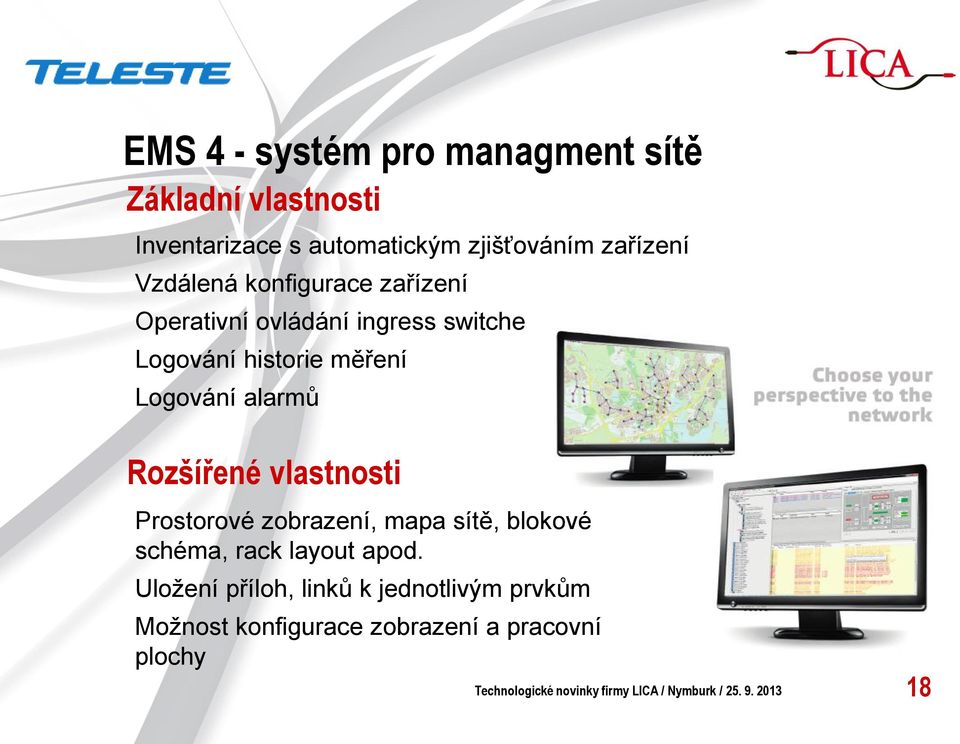

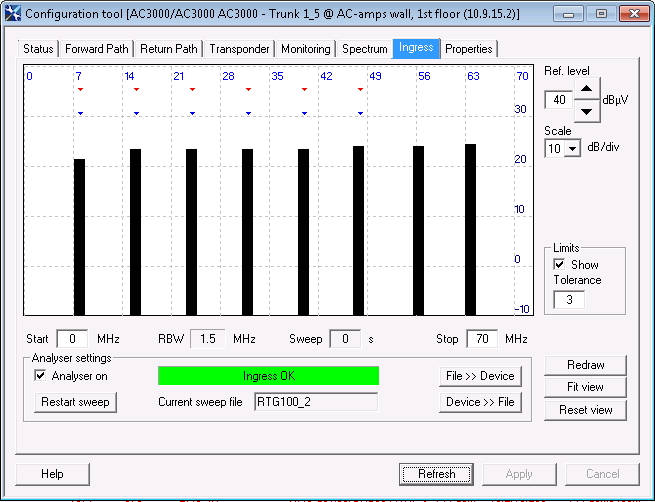

18 EMS 4 - systém pro managment sítě Základní vlastnosti Inventarizace s automatickým zjišťováním zařízení Vzdálená konfigurace zařízení Operativní ovládání ingress switche Logování historie měření Logování alarmů Rozšířené vlastnosti Prostorové zobrazení, mapa sítě, blokové schéma, rack layout apod. Uložení příloh, linků k jednotlivým prvkům Možnost konfigurace zobrazení a pracovní plochy Technologické novinky firmy LICA / Nymburk /

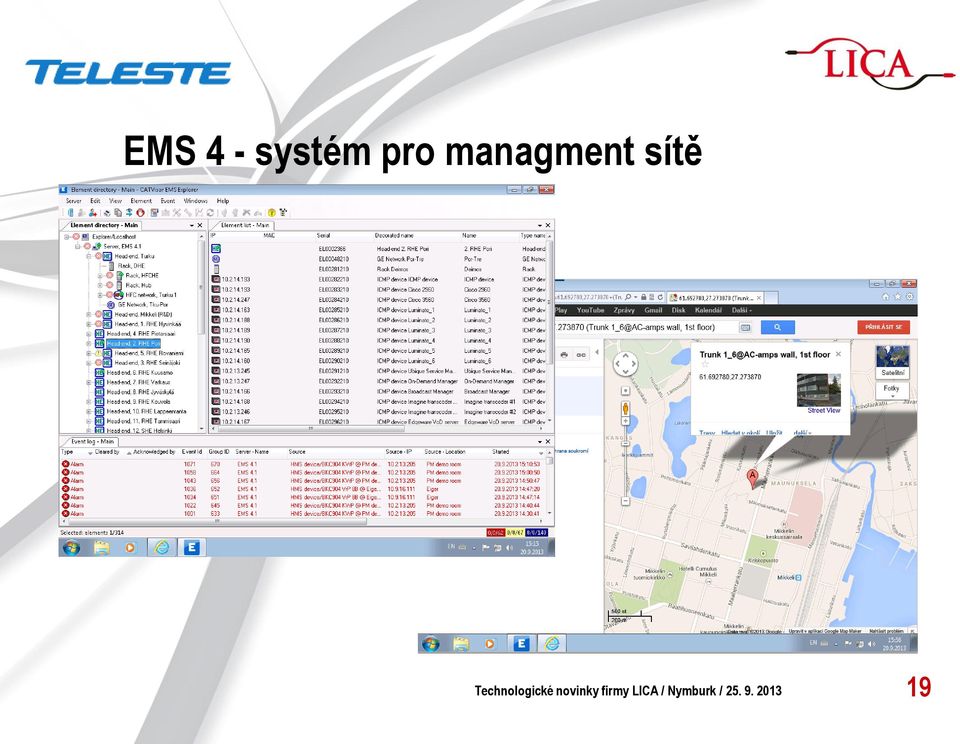

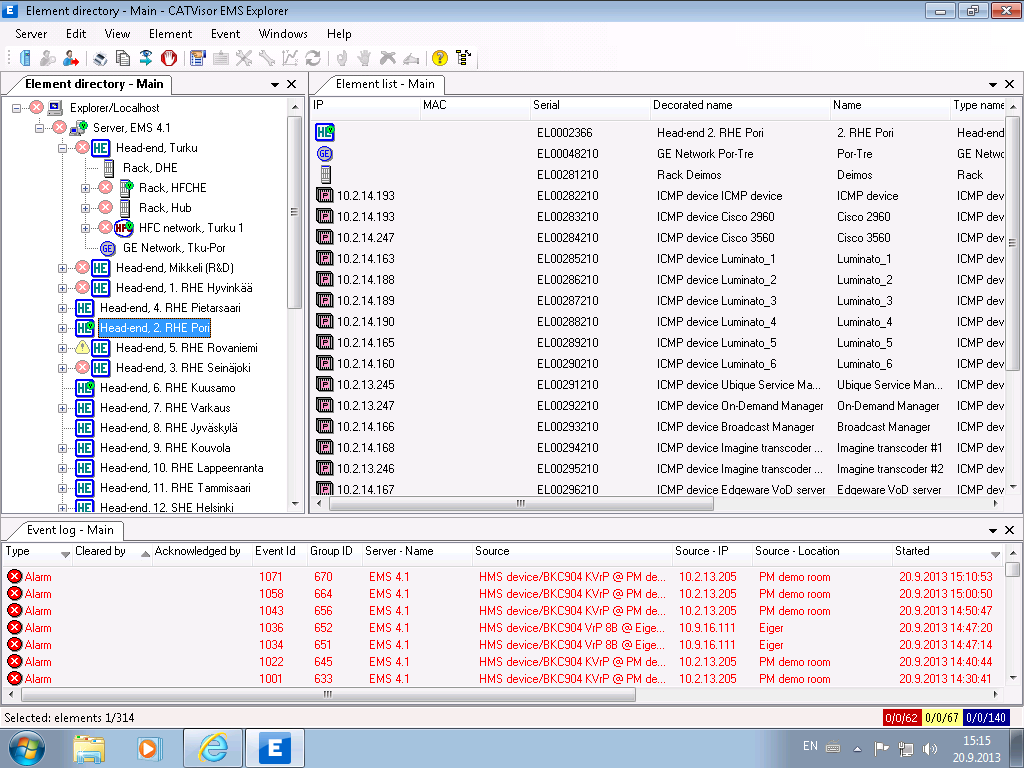

19 EMS 4 - systém pro managment sítě Technologické novinky firmy LICA / Nymburk /

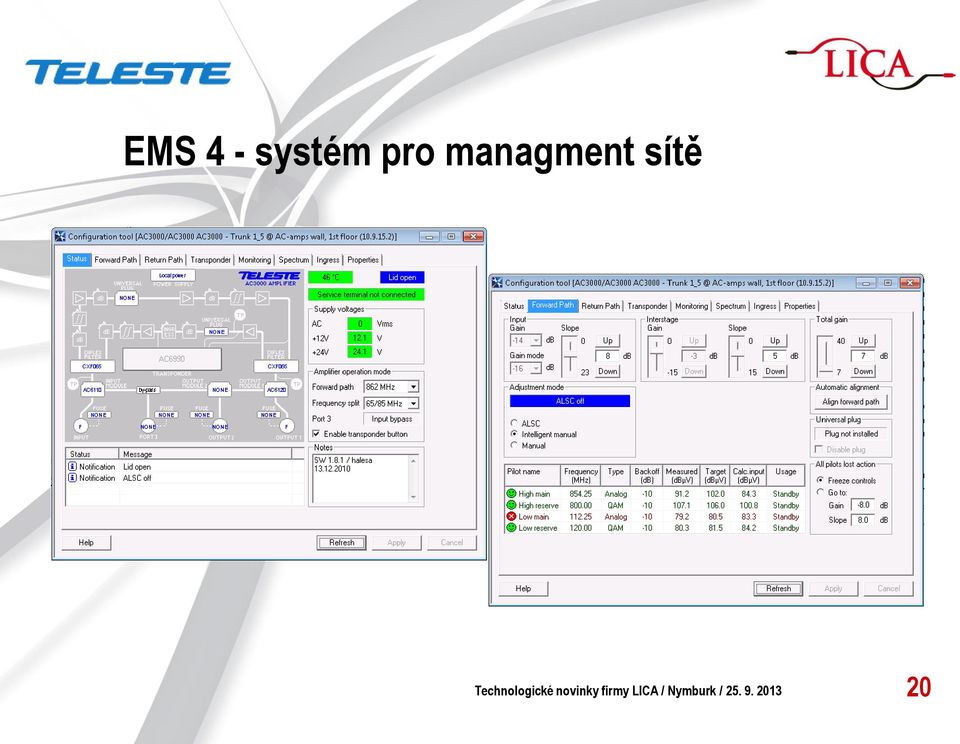

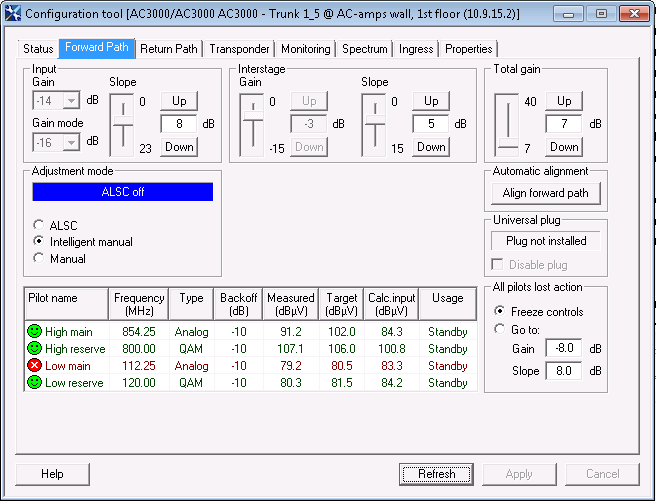

20 EMS 4 - systém pro managment sítě Technologické novinky firmy LICA / Nymburk /

21 EMS 4 - systém pro managment sítě Technologické novinky firmy LICA / Nymburk /

22 HFC sítě CXE280 univerzální zesilovač Určený pro menší a střední sítě Použití jako distribuční s vysokým i trasový s nižším ziskem Nastavení pomocí plug-in padů Použití do 1 GHz Zisk až 40 db, výstupní výkon 113 dbuv (při 41 kanálech) Možnost kabelového simulátoru na vstupu Budoucí náhrada za CXE202 Technologické novinky firmy LICA / Nymburk /

23 HFC sítě M Series Pasivní prvky pro instalaci v poli 2, 3 a 4 cestné rozbočovače, 1 a 2 cestné odbočovače Konektory PG11 nebo 5/8 IP 66, power inserter, power feed through Technologické novinky firmy LICA / Nymburk /

24 Děkuji za pozornost Petr Čanda

25 MiniCMTS technická část Nymburk Bc. Jakub Radoň

26 MiniCMTS technická část HW varianty Aktuální stav vlastností, co připravujeme Srovnání s velkými D3.0 CMTSkami Zkušenosti z reálných instalací Shrnutí LICA MiniCMTS / Nymburk /

27 MiniCMTS HW varianty LMC-1OU Outdoor provedení Napájení 48V AC po koaxu 1 VF vstup, 1 VF výstup Ethernet porty uvnitř, kabelové průchodky Rozměry mm Společné vlastnosti Jednotný firmware Jednotný management LMC-2IU Ethernet porty: 2xRJ45, 1x SFP Indoor provedení Napájení 12V DC / ext. 230V AC 2 VF vstupy, 2 VF výstupy Ethernet porty na šasí Rozměry 331.2x259.4x56.5mm LICA MiniCMTS / Nymburk /

28 MiniCMTS VF vlastnosti Downstream 16x MHz Annex A,B QAM64, QAM256 Využitelná kapacita 800Mbps Power max. 46dB (Outdoor) Upstream 4x 5 65 MHz ATDMA, SCDMA (bez TDMA) QPSK, QAM16, Q64 (chip umí i Q256) Využitelná kapacita 100Mbps (teor.160mbps při Q256) Šířka US 1,6 / 3,2 / 6,4MHz Další detaily viz. DataSheet a uživatelská dokumentace. LICA MiniCMTS / Nymburk /

29 MiniCMTS DOCSIS vlastnosti Podporováno Channel Bonding Load Balancing BPI+ QoS (dle DOCSIS 1.1) US Pre-Equalisation (vždy zapnuto) US Ingress Cancellation (chipset zapíná dle potřeby) Downstream náklon výstupních úrovní Nepodporováno Packetové filtry docsdevipfiltertable pracujeme na zprovoznění alespoň ve zpětném směru US je podporován pouze BestEffort Scheduler (vlastnost chipu) DQoS dynamické SerficeFlows LICA MiniCMTS / Nymburk /

30 MiniCMTS IP, integrace do sítě Podporováno Management IP statické, DHCP VLANy 802.1q, VLAN bundles L2VPN dle DOCSIS BSoD DHCP Relay (opt. 60, 82) Option60 definice vlastních kategorií, VLANy dle Option60 3x Ethernet interface (2x RJ45, 1x SFP) LICA MiniCMTS / Nymburk /

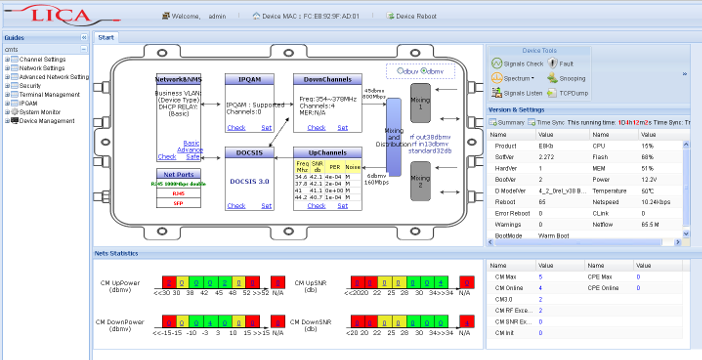

31 MiniCMTS Management nástroje WebGUI konfigurace MiniCMTS informace o provozních parametrech MiniCMTS detailní informace o modemech, včetně VF parametrů odečtených přes SNMP DHCP Snooping Log ad. CDNMS analogie WebGUI až pro 5000 MiniCMTS, navíc US SNR grafy, spektrální analýza US SNMP LICA MiniCMTS / Nymburk /

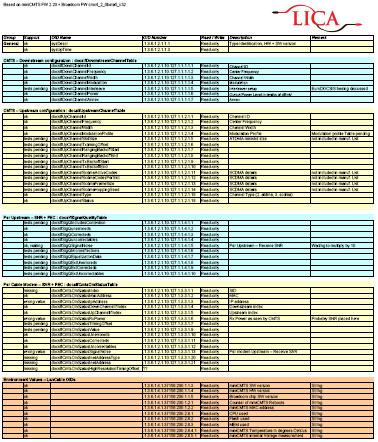

32 MiniCMTS SNMP monitoring Podporováno, dále ladíme (ukázka) CMTS DS + US configuration (docsifdownstreamchanneltable, docsifdownstreamchanneltable) Per upstream online měření (docsifsigqualitytable) Tabulka modemů (docsifcmtscmstatustable) Systémové veličiny teplota, vytížení zdrojů apod. Ve vývoji (ukázka) Statistiky provozu (iftable, ifxtable) QoS tabulky (docsqosmibobjects) LICA MiniCMTS / Nymburk /

33 MiniCMTS bezpečnostní funkce Podporováno DHCP Snooping + blokování neznámých ARP párů CPE se v rámci MiniCMTS vzájemně nevidí Ve vývoji Blokování management přístupu z Cable části Nepodporováno ARP throttling TFTP Enforce Cable Shared-Secret LICA MiniCMTS / Nymburk /

34 MiniCMTS Firmware verze Hlavní Firmware Aktuální distribuovaná verze je Předpokládaný termín pro následující standartní verzi je začátek listopadu 2013 Broadcom chip Firmware Samostatný FW soubor. Aktuální distribuovaná verze je v32. LICA MiniCMTS / Nymburk /

35 MiniCMTS VIDEO Služby DVB-C modulátor Až 8 DS z 16ti dostupných Základem je MPTS + Multicast distribuce Připravujeme pilotní provoz na 2x DS QAM64, MPTS+Multicast distribuce Vývoj dále pokračuje IPv4 Multicast - IPTV Pouze IGMPv2 Připravujeme pilotní projekt Vývoj dále pokračuje Přijďte se podívat na živou ukázku na stánku LICA MiniCMTS / Nymburk /

36 MiniCMTS Další vlastnosti IPv6 především L2 funkce a Multicast HW ready SW vyžaduje další ladění, částečně již podporováno Dále zvažujeme: DS a US porty na šasí Modulární VF část Vyšší chladič u Indoor MiniCMTS 32DS nový chip LICA MiniCMTS / Nymburk /

37 MiniCMTS srovnání s velkými CMTSkami Co MiniCMTS umí stejně Podpora certifikovaných modemů DOCSIS a EuroDOCSIS 2.0 a 3.0 Datová propustnost Kde je MiniCMTS lepší Úspora energie a prostoru Design bez pohyblivých částí Omezení MiniCMTS Rozsah DOCSIS vlastností Analytické / Debugovací nástroje Nepodporuje modemy DOCSIS 1.x Pouze L2 bridge; L3 vlastnosti musí být mimo MiniCMTS Počet modemů omezen natvrdo na 511 per MiniCMTS Jednoduchá VF topologie 1x MacDomain, 1x FiberNode LICA MiniCMTS / Nymburk /

38 MiniCMTS Proces Integrace do sítě 1. Audit sítě, VF integrace 2. DOCSIS Provisioning, IP integrace 3. Typy kabelových modemů, ladění konfig. souborů Klíčová je spolupráce techniků sítě. Bez podpory a vhodných nástrojů lze Integraci jen těžko úspěšně dokončit. Nabízíme školení na libovolnou část procesu výstavby a provozu DOCSIS sítě. LICA MiniCMTS / Nymburk /

39 MiniCMTS Integrace VF část Cílem je zejména: Ověření kvality fyzického provedení VF sítě. Příklady nešvarů: šroubovací konektory, nepřehledná a nepopsaná kabeláž. Ověření možnosti fyzického zapojení a kabeláže MiniCMTS. Kontrola rušení v síti včasné varování, možnost nápravy. Nalezení vhodných frekvencí Nestranný pohled na síť LICA MiniCMTS / Nymburk /

40 MiniCMTS Integrace Provisioning, IP Cílem je zejména zajistit : Obslužný DHCP/TFTP server L3 prvek IP adresy, NAT, IP filtry apod. Monitoring CMTS a modemů Přístup na WebGUI MiniCMTS Speciality VLANy, VPN apod. LICA MiniCMTS / Nymburk /

41 MiniCMTS Shrnutí MiniCMTS je stabilní zařízení. Desítky instalací v EU, přes tisíc instalací v Asii. Lica určuje vlastnosti MiniCMTS pro EU / EuroDOCSIS, jsme nedílnou součástí vývojářského týmu. Některé vlastnosti není možné z podstaty zajistit. Naší úlohou je z dostupného HW získat maximum požadovaných a dostupných vlastností. LICA MiniCMTS / Nymburk /

42 Děkuji za pozornost Jakub Radoň
