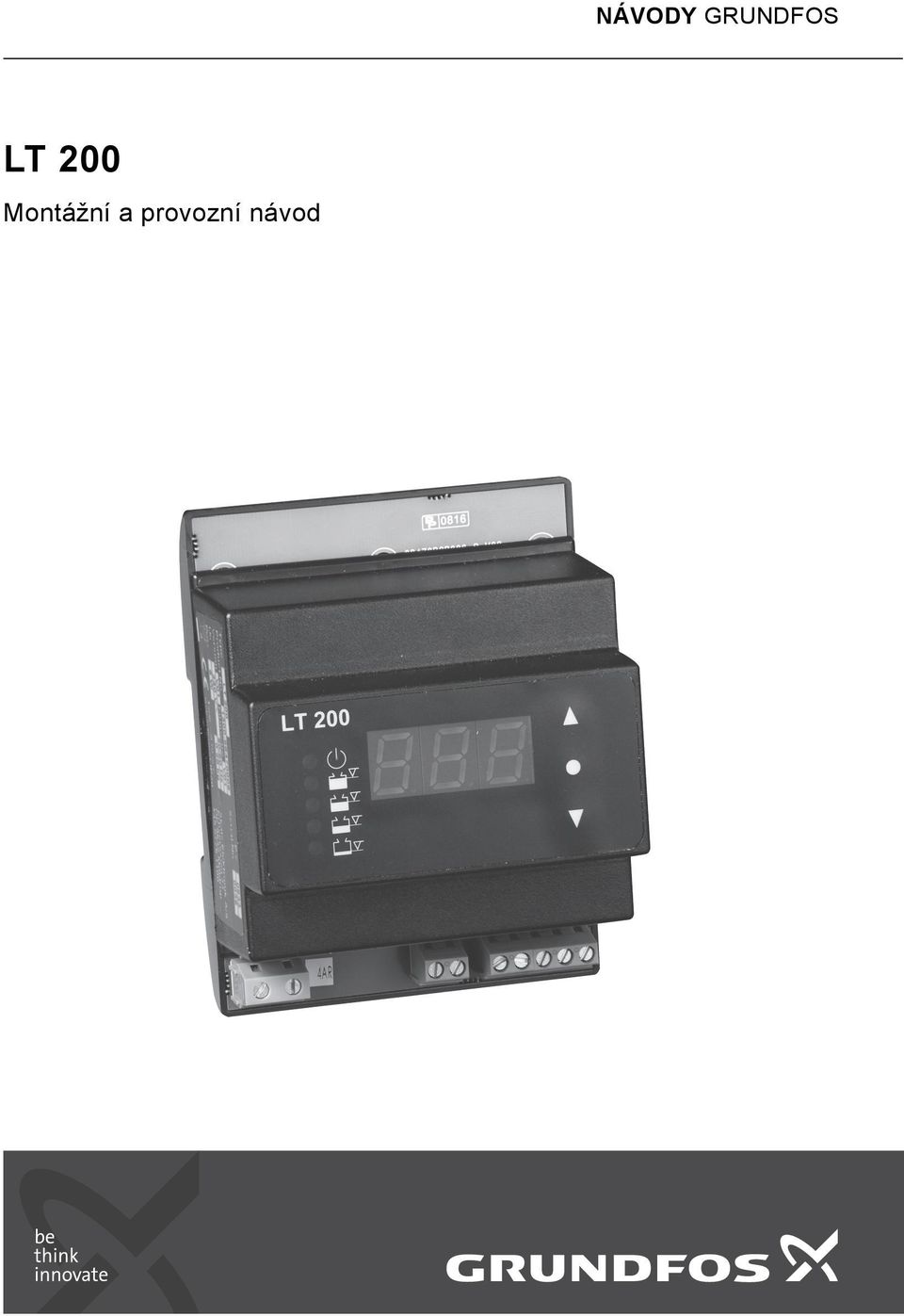

NÁVODY GRUNDFOS LT 200. Montážní a provozní návod

Transkript

1 NÁVODY GRUNDFOS LT 200 Montážní a provozní návod

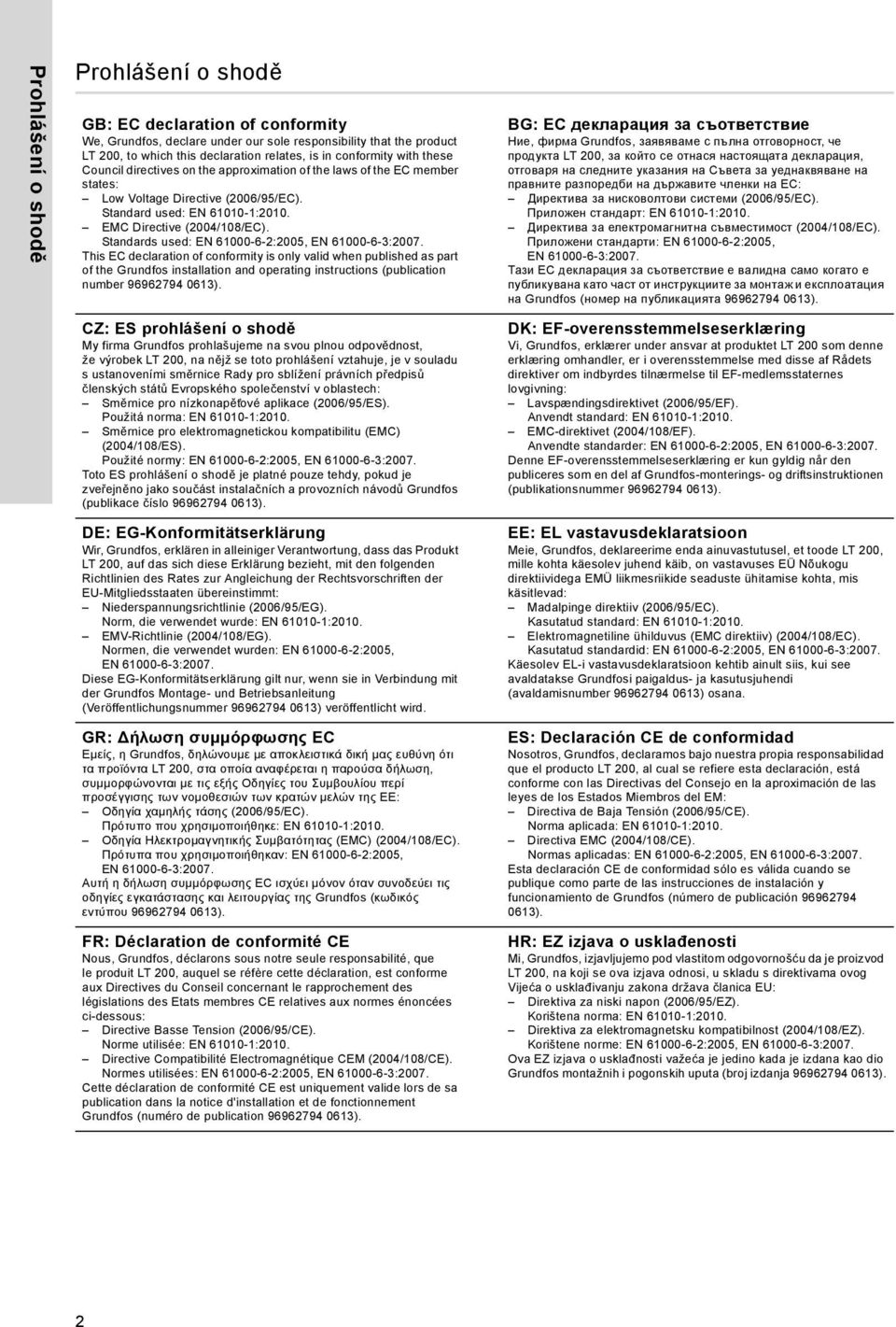

2 Prohlášení o shodě Prohlášení o shodě GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the product LT 200, to which this declaration relates, is in conformity with these Council directives on the approximation of the laws of the EC member states: Low Voltage Directive (2006/95/EC). Standard used: EN :2010. EMC Directive (2004/108/EC). Standards used: EN :2005, EN :2007. This EC declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions (publication number ). CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobek LT 200, na nějž se toto prohlášení vztahuje, je v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použitá norma: EN :2010. Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Použité normy: EN :2005, EN :2007. Toto ES prohlášení o shodě je platné pouze tehdy, pokud je zveřejněno jako součást instalačních a provozních návodů Grundfos (publikace číslo ). DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass das Produkt LT 200, auf das sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmt: Niederspannungsrichtlinie (2006/95/EG). Norm, die verwendet wurde: EN :2010. EMV-Richtlinie (2004/108/EG). Normen, die verwendet wurden: EN :2005, EN :2007. Diese EG-Konformitätserklärung gilt nur, wenn sie in Verbindung mit der Grundfos Montage- und Betriebsanleitung (Veröffentlichungsnummer ) veröffentlicht wird. GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα LT 200, στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπο που χρησιμοποιήθηκε: EN :2010. Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Πρότυπα που χρησιμοποιήθηκαν: EN :2005, EN :2007. Αυτή η δήλωση συμμόρφωσης EC ισχύει μόνον όταν συνοδεύει τις οδηγίες εγκατάστασης και λειτουργίας της Grundfos (κωδικός εντύπου ). FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que le produit LT 200, auquel se réfère cette déclaration, est conforme aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous: Directive Basse Tension (2006/95/CE). Norme utilisée: EN :2010. Directive Compatibilité Electromagnétique CEM (2004/108/CE). Normes utilisées: EN :2005, EN :2007. Cette déclaration de conformité CE est uniquement valide lors de sa publication dans la notice d'installation et de fonctionnement Grundfos (numéro de publication ). BG: EC декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продукта LT 200, за който се отнася настоящата декларация, отговаря на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за нисковолтови системи (2006/95/EC). Приложен стандарт: EN :2010. Директива за електромагнитна съвместимост (2004/108/EC). Приложени стандарти: EN :2005, EN :2007. Тази ЕС декларация за съответствие е валидна само когато е публикувана като част от инструкциите за монтаж и експлоатация на Grundfos (номер на публикацията ). DK: EF-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produktet LT 200 som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Lavspændingsdirektivet (2006/95/EF). Anvendt standard: EN :2010. EMC-direktivet (2004/108/EF). Anvendte standarder: EN :2005, EN :2007. Denne EF-overensstemmelseserklæring er kun gyldig når den publiceres som en del af Grundfos-monterings- og driftsinstruktionen (publikationsnummer ). EE: EL vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et toode LT 200, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Madalpinge direktiiv (2006/95/EC). Kasutatud standard: EN :2010. Elektromagnetiline ühilduvus (EMC direktiiv) (2004/108/EC). Kasutatud standardid: EN :2005, EN :2007. Käesolev EL-i vastavusdeklaratsioon kehtib ainult siis, kui see avaldatakse Grundfosi paigaldus- ja kasutusjuhendi (avaldamisnumber ) osana. ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra propia responsabilidad que el producto LT 200, al cual se refiere esta declaración, está conforme con las Directivas del Consejo en la aproximación de las leyes de los Estados Miembros del EM: Directiva de Baja Tensión (2006/95/CE). Norma aplicada: EN :2010. Directiva EMC (2004/108/CE). Normas aplicadas: EN :2005, EN :2007. Esta declaración CE de conformidad sólo es válida cuando se publique como parte de las instrucciones de instalación y funcionamiento de Grundfos (número de publicación ). HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod LT 200, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za niski napon (2006/95/EZ). Korištena norma: EN :2010. Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Korištene norme: EN :2005, EN :2007. Ova EZ izjava o usklađnosti važeća je jedino kada je izdana kao dio Grundfos montažnih i pogonskih uputa (broj izdanja ). 2

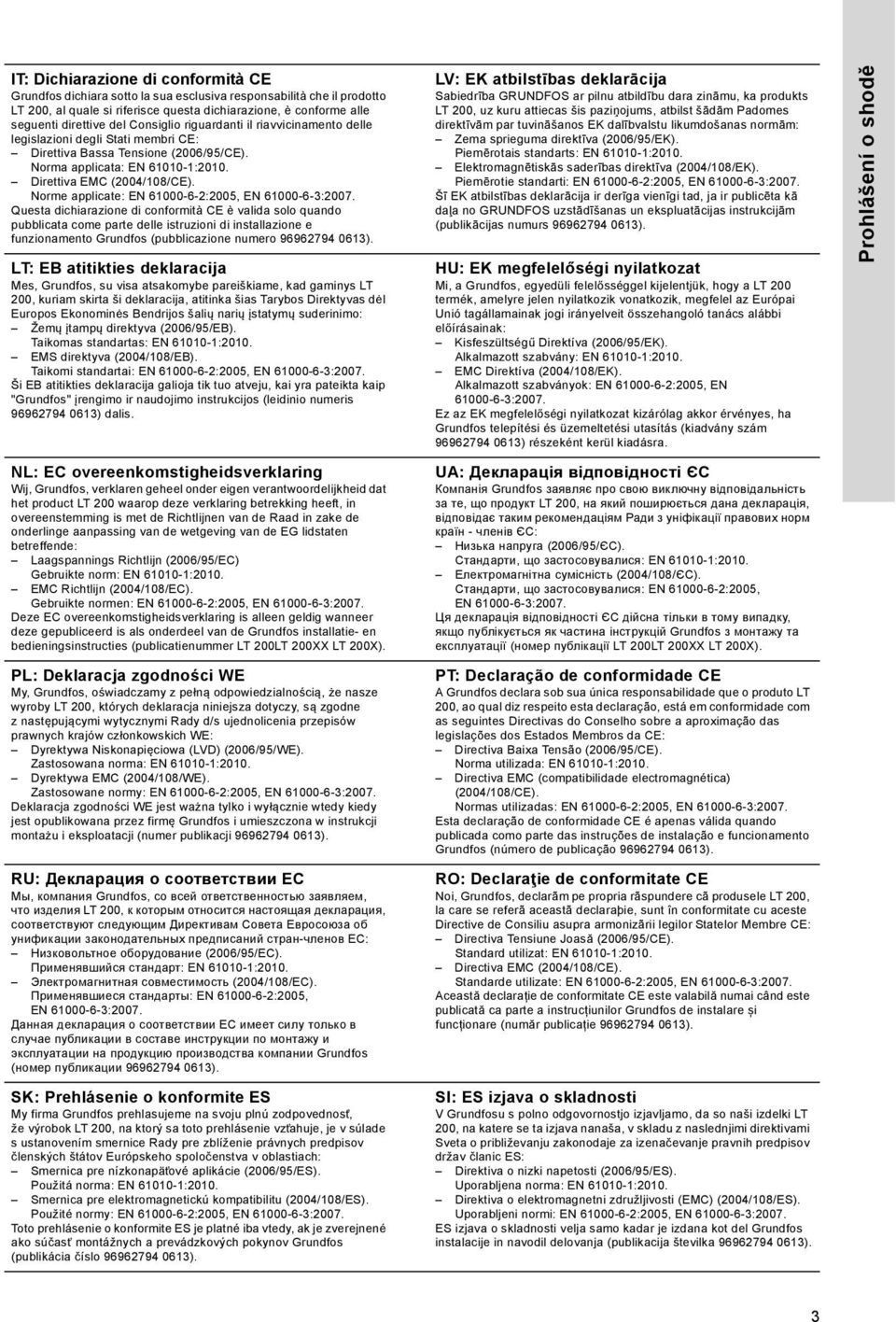

3 IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che il prodotto LT 200, al quale si riferisce questa dichiarazione, è conforme alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Bassa Tensione (2006/95/CE). Norma applicata: EN :2010. Direttiva EMC (2004/108/CE). Norme applicate: EN :2005, EN :2007. Questa dichiarazione di conformità CE è valida solo quando pubblicata come parte delle istruzioni di installazione e funzionamento Grundfos (pubblicazione numero ). LT: EB atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminys LT 200, kuriam skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Žemų įtampų direktyva (2006/95/EB). Taikomas standartas: EN :2010. EMS direktyva (2004/108/EB). Taikomi standartai: EN :2005, EN :2007. Ši EB atitikties deklaracija galioja tik tuo atveju, kai yra pateikta kaip "Grundfos" įrengimo ir naudojimo instrukcijos (leidinio numeris ) dalis. NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat het product LT 200 waarop deze verklaring betrekking heeft, in overeenstemming is met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG lidstaten betreffende: Laagspannings Richtlijn (2006/95/EC) Gebruikte norm: EN :2010. EMC Richtlijn (2004/108/EC). Gebruikte normen: EN :2005, EN :2007. Deze EC overeenkomstigheidsverklaring is alleen geldig wanneer deze gepubliceerd is als onderdeel van de Grundfos installatie- en bedieningsinstructies (publicatienummer LT 200LT 200XX LT 200X). PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby LT 200, których deklaracja niniejsza dotyczy, są zgodne znastępującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowana norma: EN :2010. Dyrektywa EMC (2004/108/WE). Zastosowane normy: EN :2005, EN :2007. Deklaracja zgodności WE jest ważna tylko i wyłącznie wtedy kiedy jest opublikowana przez firmę Grundfos i umieszczona w instrukcji montażu i eksploatacji (numer publikacji ). RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия LT 200, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Низковольтное оборудование (2006/95/EC). Применявшийся стандарт: EN :2010. Электромагнитная совместимость (2004/108/EC). Применявшиеся стандарты: EN :2005, EN :2007. Данная декларация о соответствии ЕС имеет силу только в случае публикации в составе инструкции по монтажу и эксплуатации на продукцию производства компании Grundfos (номер публикации ). SK: Prehlásenie o konformite ES My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobok LT 200, na ktorý sa toto prehlásenie vzt ahuje, je v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre nízkonapät ové aplikácie (2006/95/ES). Použitá norma: EN :2010. Smernica pre elektromagnetickú kompatibilitu (2004/108/ES). Použité normy: EN :2005, EN :2007. Toto prehlásenie o konformite ES je platné iba vtedy, ak je zverejnené ako súčasť montážnych a prevádzkových pokynov Grundfos (publikácia číslo ). LV: EK atbilstības deklarācija Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkts LT 200, uz kuru attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Zema sprieguma direktīva (2006/95/EK). Piemērotais standarts: EN :2010. Elektromagnētiskās saderības direktīva (2004/108/EK). Piemērotie standarti: EN :2005, EN :2007. Šī EK atbilstības deklarācija ir derīga vienīgi tad, ja ir publicēta kā daļa no GRUNDFOS uzstādīšanas un ekspluatācijas instrukcijām (publikācijas numurs ). HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a LT 200 termék, amelyre jelen nyilatkozik vonatkozik, megfelel az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabvány: EN :2010. EMC Direktíva (2004/108/EK). Alkalmazott szabványok: EN :2005, EN :2007. Ez az EK megfelelőségi nyilatkozat kizárólag akkor érvényes, ha Grundfos telepítési és üzemeltetési utasítás (kiadvány szám ) részeként kerül kiadásra. UA: Декларація відповідності ЄС Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукт LT 200, на який поширюється дана декларація, відповідає таким рекомендаціям Ради з уніфікації правових норм країн - членів ЄС: Низька напруга (2006/95/ЄС). Стандарти, що застосовувалися: EN :2010. Електромагнітна сумісність (2004/108/ЄС). Стандарти, що застосовувалися: EN :2005, EN :2007. Ця декларація відповідності ЄС дійсна тільки в тому випадку, якщо публікується як частина інструкцій Grundfos з монтажу та експлуатації (номер публікації LT 200LT 200XX LT 200X). PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que o produto LT 200, ao qual diz respeito esta declaração, está em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Baixa Tensão (2006/95/CE). Norma utilizada: EN :2010. Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Normas utilizadas: EN :2005, EN :2007. Esta declaração de conformidade CE é apenas válida quando publicada como parte das instruções de instalação e funcionamento Grundfos (número de publicação ). RO: Declaraţie de conformitate CE Noi, Grundfos, declarãm pe propria rãspundere cã produsele LT 200, la care se referã aceastã declaraþie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizãrii legilor Statelor Membre CE: Directiva Tensiune Joasă (2006/95/CE). Standard utilizat: EN :2010. Directiva EMC (2004/108/CE). Standarde utilizate: EN :2005, EN :2007. Această declarație de conformitate CE este valabilă numai când este publicată ca parte a instrucțiunilor Grundfos de instalare și funcționare (număr publicație ). SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki LT 200, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o nizki napetosti (2006/95/ES). Uporabljena norma: EN :2010. Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Uporabljeni normi: EN :2005, EN :2007. ES izjava o skladnosti velja samo kadar je izdana kot del Grundfos instalacije in navodil delovanja (publikacija številka ). Prohlášení o shodě 3

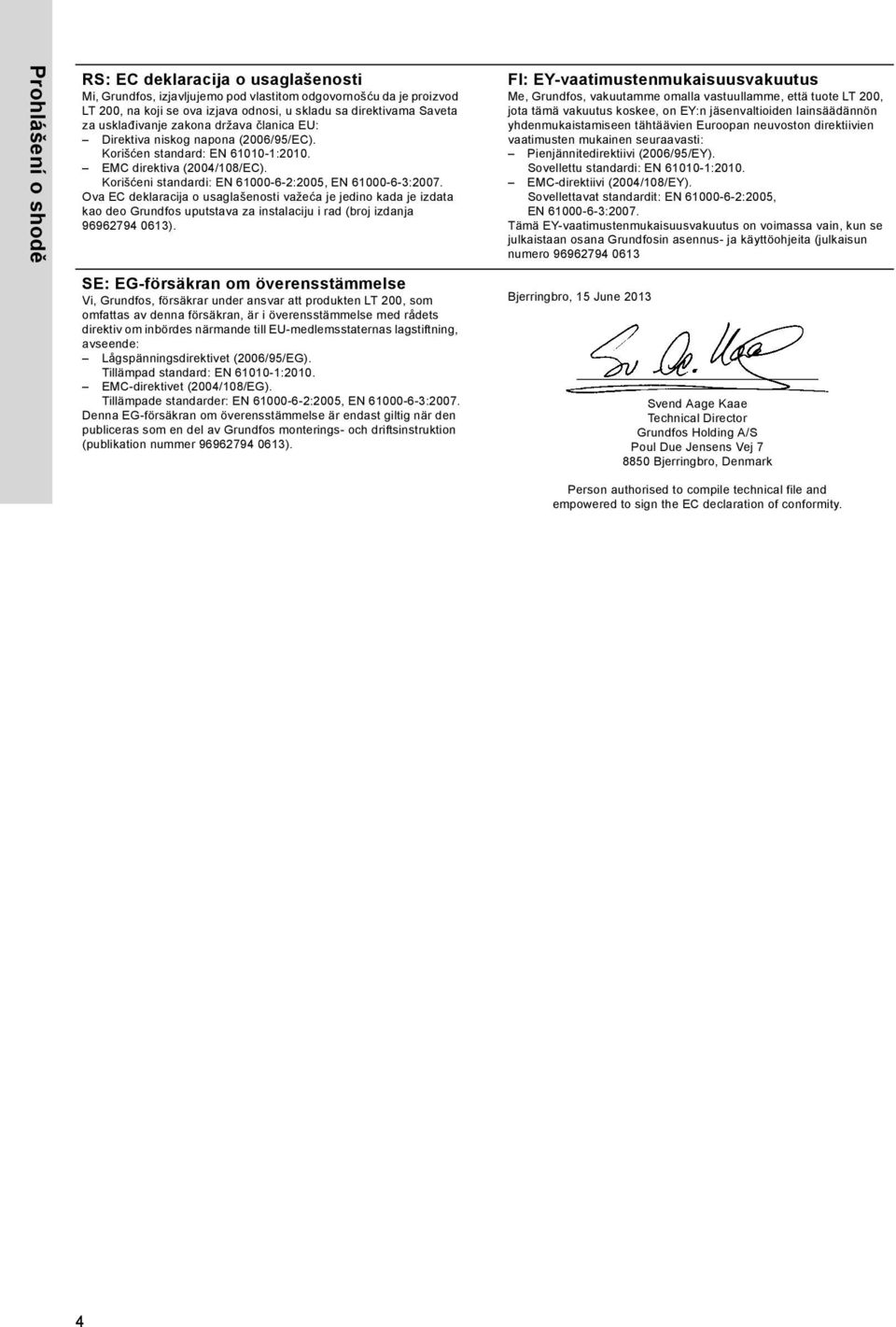

4 Prohlášení o shodě RS: EC deklaracija o usaglašenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod LT 200, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva niskog napona (2006/95/EC). Korišćen standard: EN :2010. EMC direktiva (2004/108/EC). Korišćeni standardi: EN :2005, EN :2007. Ova EC deklaracija o usaglašenosti važeća je jedino kada je izdata kao deo Grundfos uputstava za instalaciju i rad (broj izdanja ). SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkten LT 200, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Lågspänningsdirektivet (2006/95/EG). Tillämpad standard: EN :2010. EMC-direktivet (2004/108/EG). Tillämpade standarder: EN :2005, EN :2007. Denna EG-försäkran om överensstämmelse är endast giltig när den publiceras som en del av Grundfos monterings- och driftsinstruktion (publikation nummer ). FI: EY-vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuote LT 200, jota tämä vakuutus koskee, on EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukainen seuraavasti: Pienjännitedirektiivi (2006/95/EY). Sovellettu standardi: EN :2010. EMC-direktiivi (2004/108/EY). Sovellettavat standardit: EN :2005, EN :2007. Tämä EY-vaatimustenmukaisuusvakuutus on voimassa vain, kun se julkaistaan osana Grundfosin asennus- ja käyttöohjeita (julkaisun numero Bjerringbro, 15 June 2013 Svend Aage Kaae Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile technical file and empowered to sign the EC declaration of conformity. 4

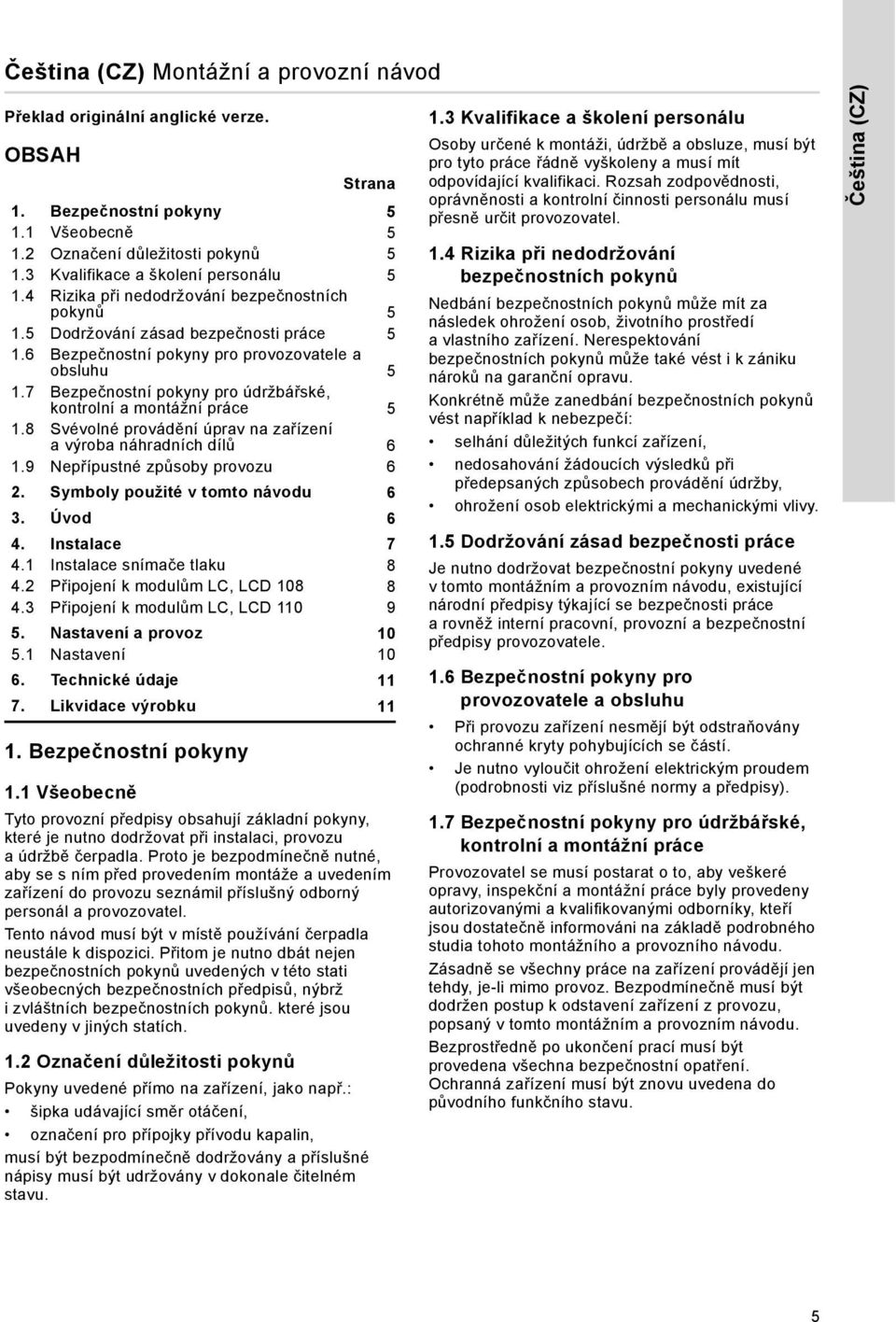

5 Čeština (CZ) Montážní a provozní návod Překlad originální anglické verze. OBSAH 1. Bezpečnostní pokyny 1.1 Všeobecně Strana 1. Bezpečnostní pokyny Všeobecně Označení důležitosti pokynů Kvalifikace a školení personálu Rizika při nedodržování bezpečnostních pokynů Dodržování zásad bezpečnosti práce Bezpečnostní pokyny pro provozovatele a obsluhu Bezpečnostní pokyny pro údržbářské, kontrolní a montážní práce Svévolné provádění úprav na zařízení a výroba náhradních dílů Nepřípustné způsoby provozu 6 2. Symboly použité v tomto návodu 6 3. Úvod 6 4. Instalace Instalace snímače tlaku Připojení k modulům LC, LCD Připojení k modulům LC, LCD Nastavení a provoz Nastavení Technické údaje Likvidace výrobku 11 Tyto provozní předpisy obsahují základní pokyny, které je nutno dodržovat při instalaci, provozu a údržbě čerpadla. Proto je bezpodmínečně nutné, aby se s ním před provedením montáže a uvedením zařízení do provozu seznámil příslušný odborný personál a provozovatel. Tento návod musí být v místě používání čerpadla neustále k dispozici. Přitom je nutno dbát nejen bezpečnostních pokynů uvedených v této stati všeobecných bezpečnostních předpisů, nýbrž i zvláštních bezpečnostních pokynů. které jsou uvedeny v jiných statích. 1.2 Označení důležitosti pokynů Pokyny uvedené přímo na zařízení, jako např.: šipka udávající směr otáčení, označení pro přípojky přívodu kapalin, musí být bezpodmínečně dodržovány a příslušné nápisy musí být udržovány v dokonale čitelném stavu. 1.3 Kvalifikace a školení personálu Osoby určené k montáži, údržbě a obsluze, musí být pro tyto práce řádně vyškoleny a musí mít odpovídající kvalifikaci. Rozsah zodpovědnosti, oprávněnosti a kontrolní činnosti personálu musí přesně určit provozovatel. 1.4 Rizika při nedodržování bezpečnostních pokynů Nedbání bezpečnostních pokynů může mít za následek ohrožení osob, životního prostředí a vlastního zařízení. Nerespektování bezpečnostních pokynů může také vést i k zániku nároků na garanční opravu. Konkrétně může zanedbání bezpečnostních pokynů vést například k nebezpečí: selhání důležitých funkcí zařízení, nedosahování žádoucích výsledků při předepsaných způsobech provádění údržby, ohrožení osob elektrickými a mechanickými vlivy. 1.5 Dodržování zásad bezpečnosti práce Je nutno dodržovat bezpečnostní pokyny uvedené v tomto montážním a provozním návodu, existující národní předpisy týkající se bezpečnosti práce arovněž interní pracovní, provozní a bezpečnostní předpisy provozovatele. 1.6 Bezpečnostní pokyny pro provozovatele a obsluhu Při provozu zařízení nesmějí být odstraňovány ochranné kryty pohybujících se částí. Je nutno vyloučit ohrožení elektrickým proudem (podrobnosti viz příslušné normy a předpisy). 1.7 Bezpečnostní pokyny pro údržbářské, kontrolní a montážní práce Provozovatel se musí postarat o to, aby veškeré opravy, inspekční a montážní práce byly provedeny autorizovanými a kvalifikovanými odborníky, kteří jsou dostatečně informováni na základě podrobného studia tohoto montážního a provozního návodu. Zásadně se všechny práce na zařízení provádějí jen tehdy, je-li mimo provoz. Bezpodmínečně musí být dodržen postup k odstavení zařízení z provozu, popsaný v tomto montážním a provozním návodu. Bezprostředně po ukončení prací musí být provedena všechna bezpečnostní opatření. Ochranná zařízení musí být znovu uvedena do původního funkčního stavu. Čeština (CZ) 5

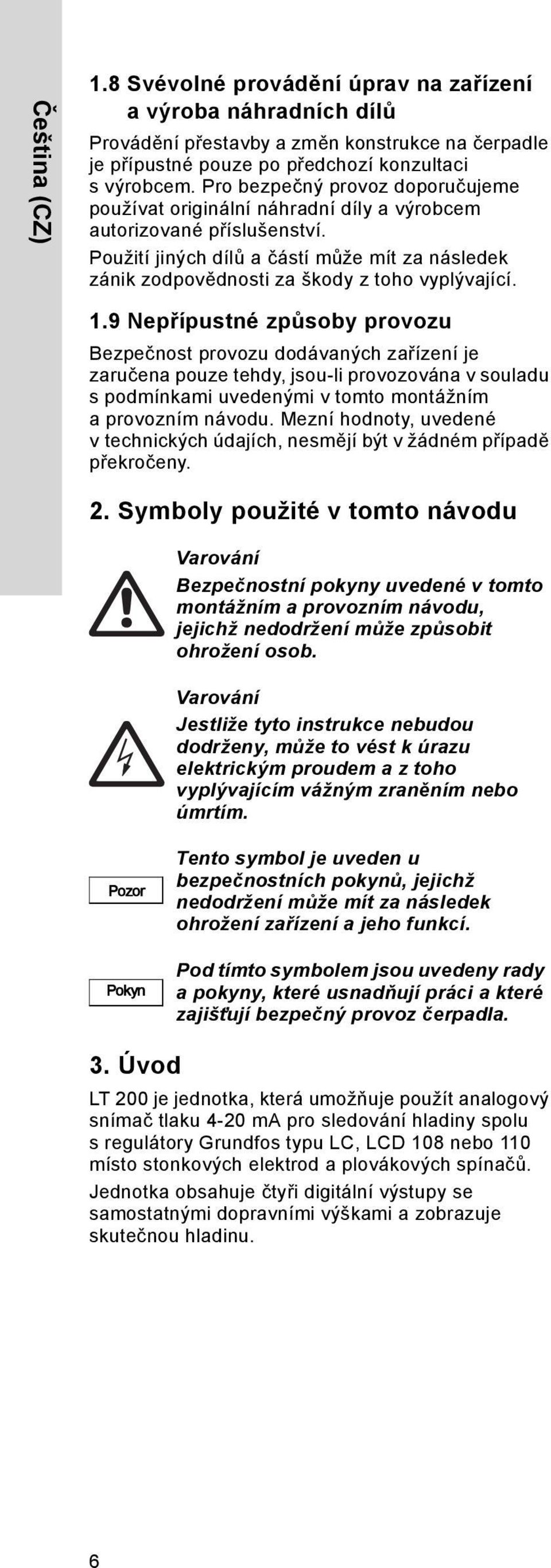

6 Čeština (CZ) 1.8 Svévolné provádění úprav na zařízení a výroba náhradních dílů Provádění přestavby a změn konstrukce na čerpadle je přípustné pouze po předchozí konzultaci s výrobcem. Pro bezpečný provoz doporučujeme používat originální náhradní díly a výrobcem autorizované příslušenství. Použití jiných dílů a částí může mít za následek zánik zodpovědnosti za škody z toho vyplývající. 1.9 Nepřípustné způsoby provozu Bezpečnost provozu dodávaných zařízení je zaručena pouze tehdy, jsou-li provozována v souladu s podmínkami uvedenými v tomto montážním a provozním návodu. Mezní hodnoty, uvedené v technických údajích, nesmějí být v žádném případě překročeny. 2. Symboly použité v tomto návodu Varování Bezpečnostní pokyny uvedené v tomto montážním a provozním návodu, jejichž nedodržení může způsobit ohrožení osob. Varování Jestliže tyto instrukce nebudou dodrženy, může to vést k úrazu elektrickým proudem a z toho vyplývajícím vážným zraněním nebo úmrtím. Pozor Pokyn Tento symbol je uveden u bezpečnostních pokynů, jejichž nedodržení může mít za následek ohrožení zařízení a jeho funkcí. Pod tímto symbolem jsou uvedeny rady a pokyny, které usnadňují práci a které zajišt ují bezpečný provoz čerpadla. 3. Úvod LT 200 je jednotka, která umožňuje použít analogový snímač tlaku 4-20 ma pro sledování hladiny spolu s regulátory Grundfos typu LC, LCD 108 nebo 110 místo stonkových elektrod a plovákových spínačů. Jednotka obsahuje čtyři digitální výstupy se samostatnými dopravními výškami a zobrazuje skutečnou hladinu. 6

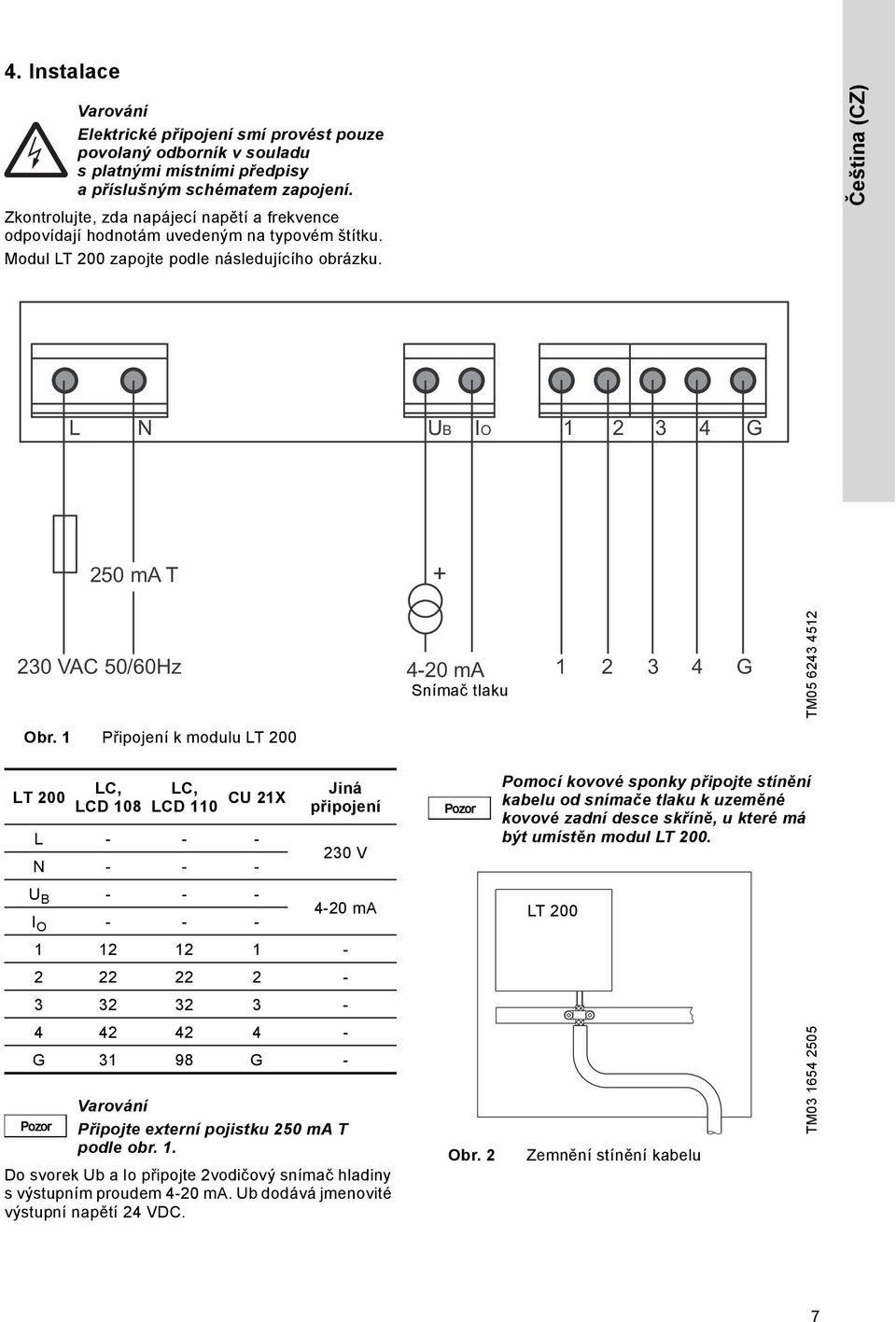

7 4. Instalace Varování Elektrické připojení smí provést pouze povolaný odborník v souladu s platnými místními předpisy apříslušným schématem zapojení. Zkontrolujte, zda napájecí napětí a frekvence odpovídají hodnotám uvedeným na typovém štítku. Modul LT 200 zapojte podle následujícího obrázku. Čeština (CZ) L N UB IO G 250 ma T VAC 50/60Hz 4-20 ma Snímač tlaku G TM Obr. 1 Připojení k modulu LT 200 LT 200 LC, LCD 108 LC, Jiná CU 21X LCD 110 připojení L N V U B I O ma G G - Pozor Varování Připojte externí pojistku 250 ma T podle obr. 1. Do svorek Ub a Io připojte 2vodičový snímač hladiny s výstupním proudem 4-20 ma. Ub dodává jmenovité výstupní napětí 24 VDC. Pozor Obr. 2 Pomocí kovové sponky připojte stínění kabelu od snímače tlaku k uzeměné kovové zadní desce skříně, u které má být umístěn modul LT 200. LT 200 CU 351 Zemnění stínění kabelu TM

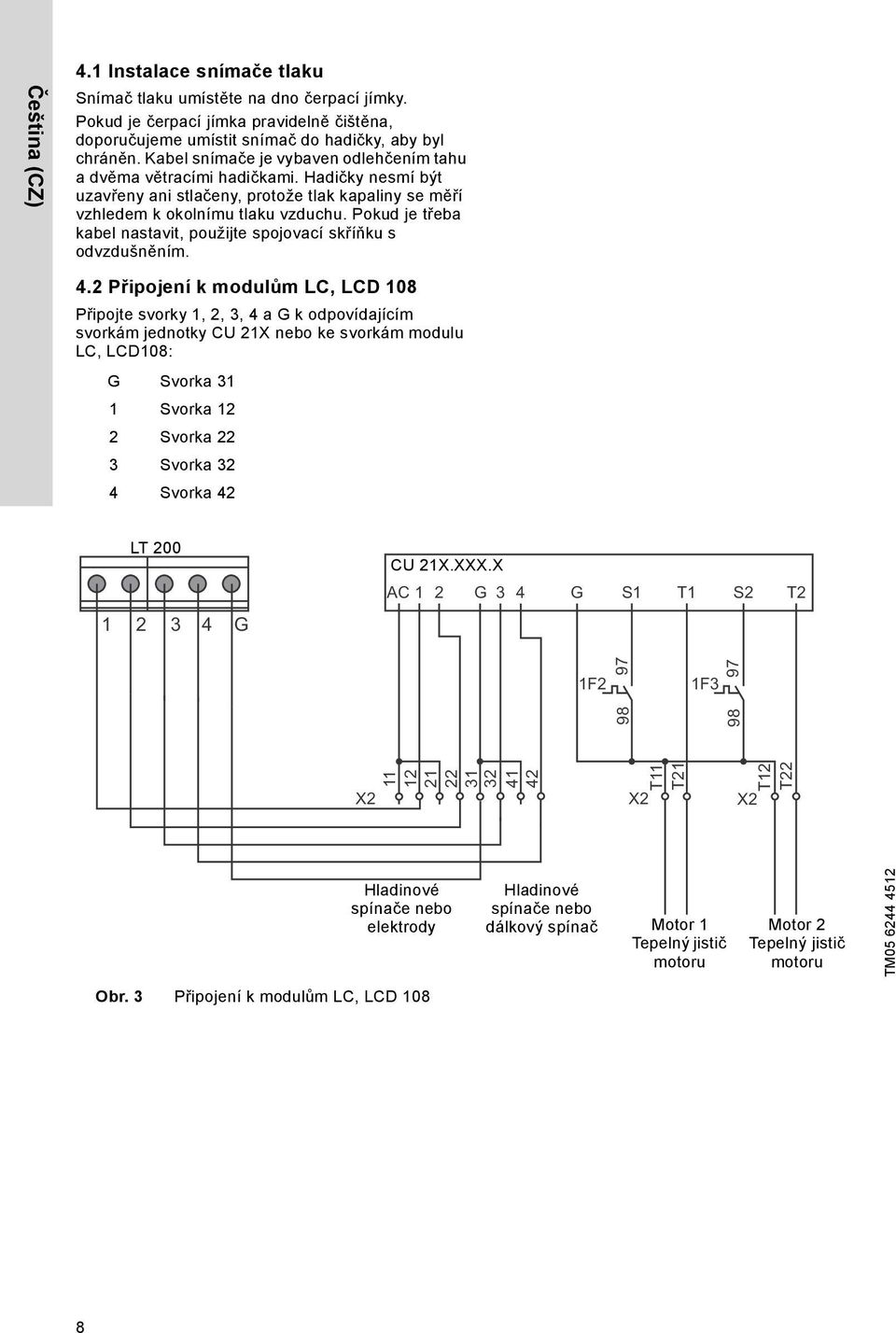

8 Čeština (CZ) 4.1 Instalace snímače tlaku Snímač tlaku umístěte na dno čerpací jímky. Pokud je čerpací jímka pravidelně čištěna, doporučujeme umístit snímač do hadičky, aby byl chráněn. Kabel snímače je vybaven odlehčením tahu a dvěma větracími hadičkami. Hadičky nesmí být uzavřeny ani stlačeny, protože tlak kapaliny se měří vzhledem k okolnímu tlaku vzduchu. Pokud je třeba kabel nastavit, použijte spojovací skříňku s odvzdušněním. 4.2 Připojení k modulům LC, LCD 108 Připojte svorky 1, 2, 3, 4 a G k odpovídajícím svorkám jednotky CU 21X nebo ke svorkám modulu LC, LCD108: G Svorka 31 1 Svorka 12 2 Svorka 22 3 Svorka 32 4 Svorka 42 LT G CU 21X.XXX.X AC 1 2 G 3 4 G S1 T1 S2 T2 1F2 97 1F X X2 T11 T21 X2 T12 T22 Hladinové spínače nebo elektrody Hladinové spínače nebo dálkový spínač Motor 1 Tepelný jistič motoru Motor 2 Tepelný jistič motoru TM Obr. 3 Připojení k modulům LC, LCD 108 8

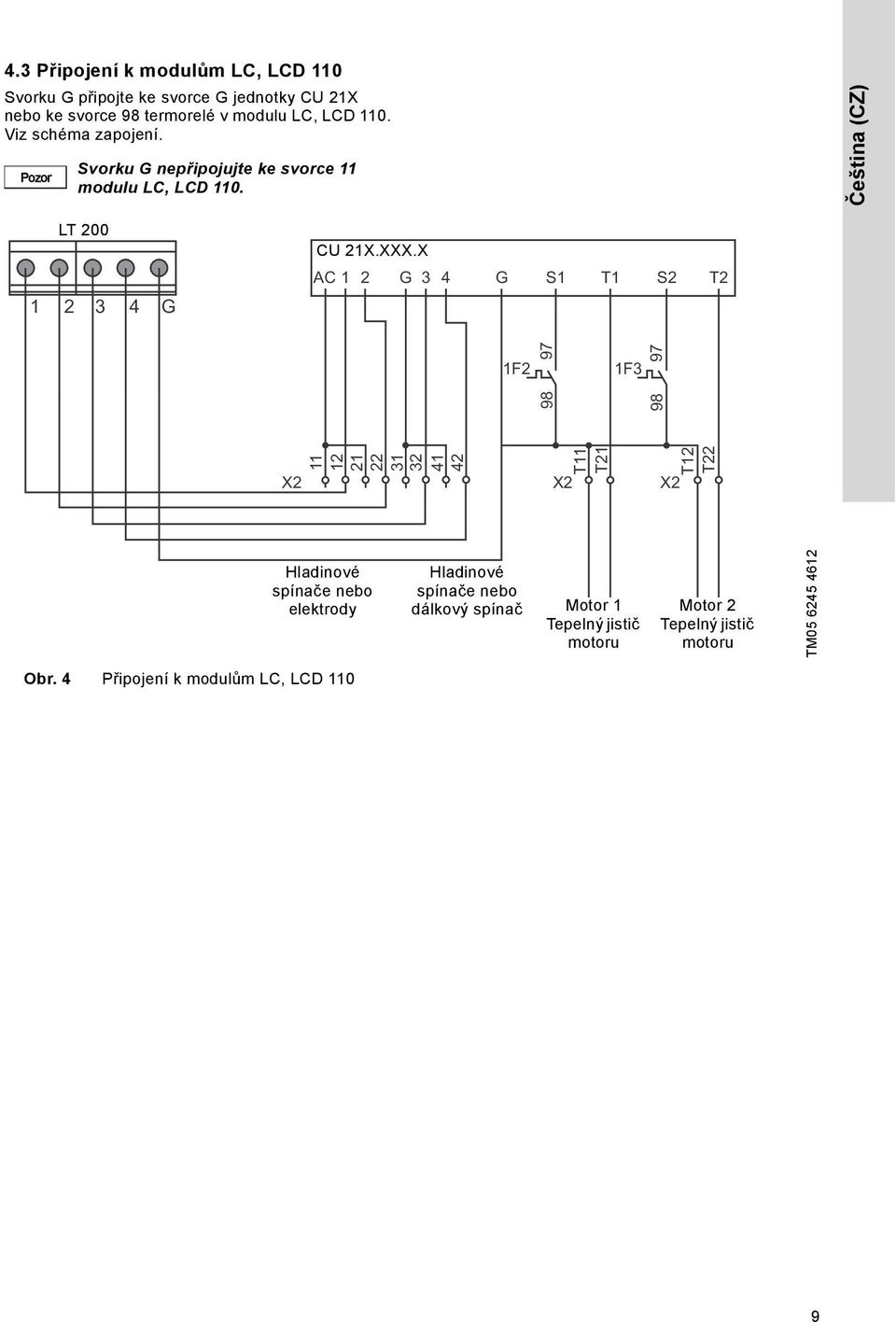

9 4.3 Připojení k modulům LC, LCD 110 Svorku G připojte ke svorce G jednotky CU 21X nebo ke svorce 98 termorelé v modulu LC, LCD 110. Viz schéma zapojení. Pozor Svorku G nepřipojujte ke svorce 11 modulu LC, LCD 110. Čeština (CZ) LT G CU 21X.XXX.X AC 1 2 G 3 4 G S1 T1 S2 T2 1F2 97 1F X X2 T11 T21 X2 T12 T22 Hladinové spínače nebo elektrody Hladinové spínače nebo dálkový spínač Motor 1 Tepelný jistič motoru Motor 2 Tepelný jistič motoru TM Obr. 4 Připojení k modulům LC, LCD 110 9

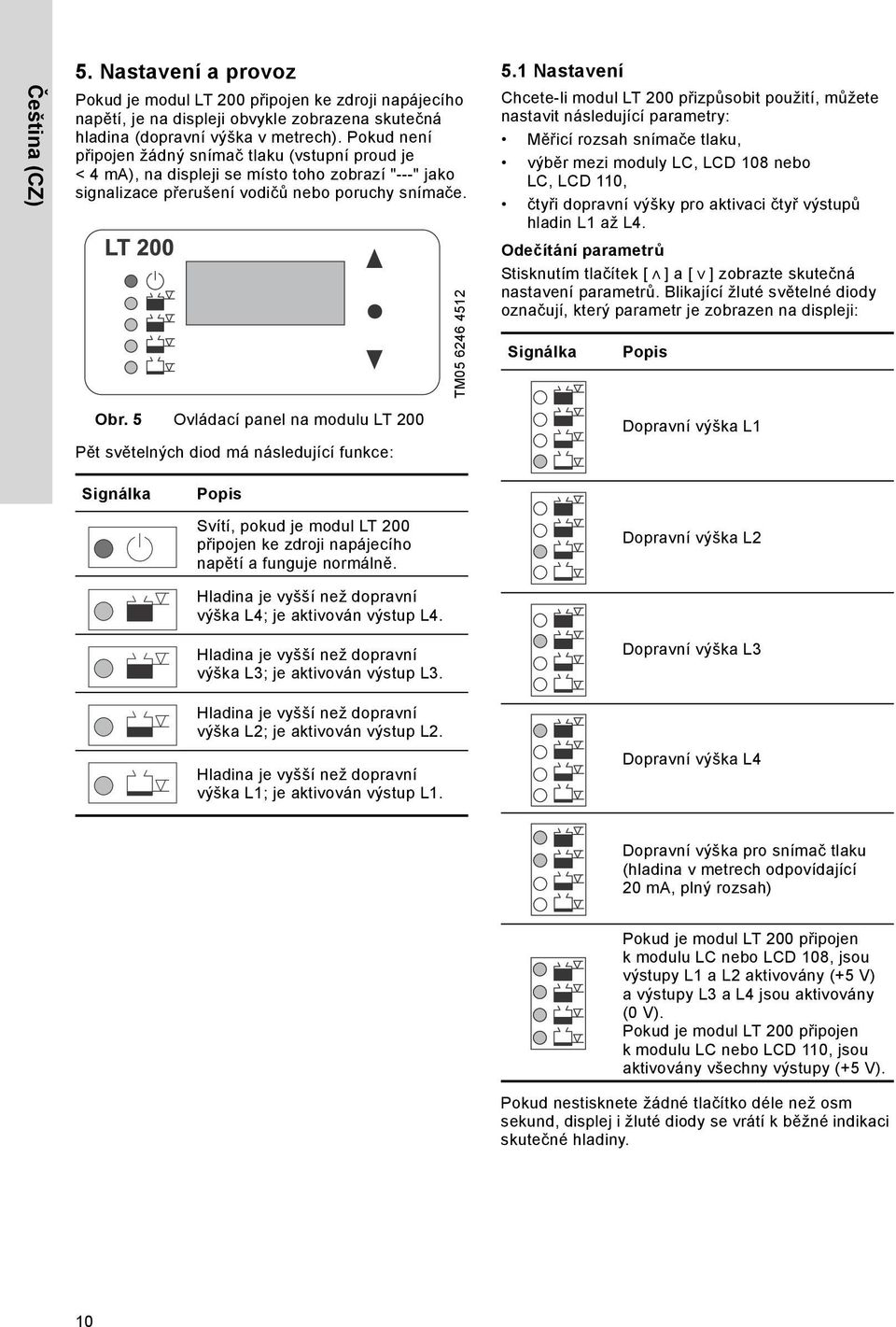

10 Čeština (CZ) 5. Nastavení a provoz Pokud je modul LT 200 připojen ke zdroji napájecího napětí, je na displeji obvykle zobrazena skutečná hladina (dopravní výška v metrech). Pokud není připojen žádný snímač tlaku (vstupní proud je < 4 ma), na displeji se místo toho zobrazí "---" jako signalizace přerušení vodičů nebo poruchy snímače. TM Nastavení Chcete-li modul LT 200 přizpůsobit použití, můžete nastavit následující parametry: Měřicí rozsah snímače tlaku, výběr mezi moduly LC, LCD 108 nebo LC, LCD 110, čtyři dopravní výšky pro aktivaci čtyř výstupů hladin L1 až L4. Odečítání parametrů Stisknutím tlačítek [ ] a [ ] zobrazte skutečná nastavení parametrů. Blikající žluté světelné diody označují, který parametr je zobrazen na displeji: Signálka Popis Obr. 5 Ovládací panel na modulu LT 200 Pět světelných diod má následující funkce: Dopravní výška L1 Signálka Popis Svítí, pokud je modul LT 200 připojen ke zdroji napájecího napětí a funguje normálně. Hladina je vyšší než dopravní výška L4; je aktivován výstup L4. Hladina je vyšší než dopravní výška L3; je aktivován výstup L3. Hladina je vyšší než dopravní výška L2; je aktivován výstup L2. Hladina je vyšší než dopravní výška L1; je aktivován výstup L1. Dopravní výška L2 Dopravní výška L3 Dopravní výška L4 Dopravní výška pro snímač tlaku (hladina v metrech odpovídající 20 ma, plný rozsah) Pokud je modul LT 200 připojen k modulu LC nebo LCD 108, jsou výstupy L1 a L2 aktivovány (+5 V) a výstupy L3 a L4 jsou aktivovány (0 V). Pokud je modul LT 200 připojen k modulu LC nebo LCD 110, jsou aktivovány všechny výstupy (+5 V). Pokud nestisknete žádné tlačítko déle než osm sekund, displej i žluté diody se vrátí k běžné indikaci skutečné hladiny. 10

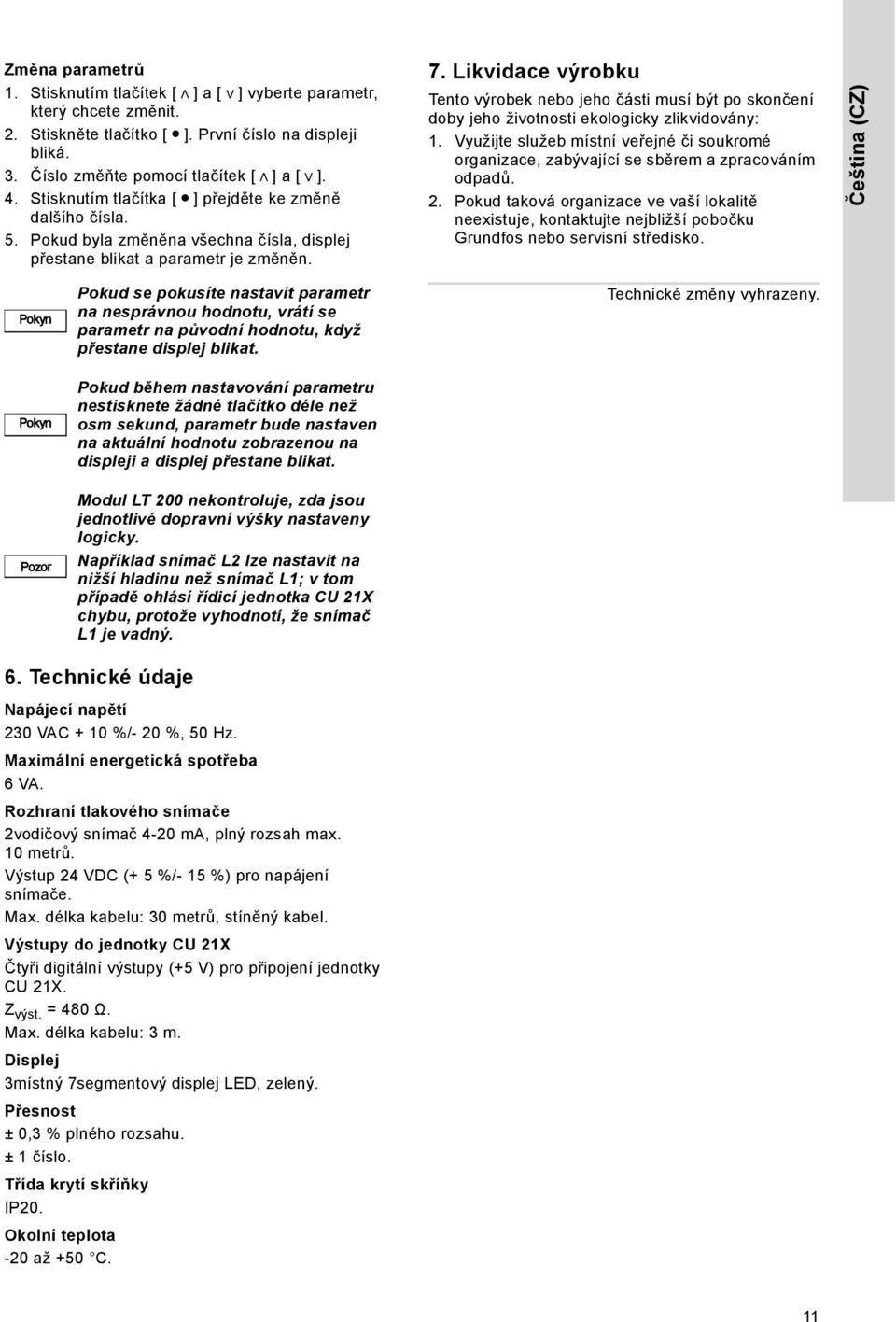

11 Změna parametrů 1. Stisknutím tlačítek [ ] a [ ] vyberte parametr, který chcete změnit. 2. Stiskněte tlačítko [ ]. První číslo na displeji bliká. 3. Číslo změňte pomocí tlačítek [ ] a [ ]. 4. Stisknutím tlačítka [ ] přejděte ke změně dalšího čísla. 5. Pokud byla změněna všechna čísla, displej přestane blikat a parametr je změněn. 7. Likvidace výrobku Tento výrobek nebo jeho části musí být po skončení doby jeho životnosti ekologicky zlikvidovány: 1. Využijte služeb místní veřejné či soukromé organizace, zabývající se sběrem a zpracováním odpadů. 2. Pokud taková organizace ve vaší lokalitě neexistuje, kontaktujte nejbližší pobočku Grundfos nebo servisní středisko. Čeština (CZ) Pokyn Pokud se pokusíte nastavit parametr na nesprávnou hodnotu, vrátí se parametr na původní hodnotu, když přestane displej blikat. Technické změny vyhrazeny. Pokyn Pokud během nastavování parametru nestisknete žádné tlačítko déle než osm sekund, parametr bude nastaven na aktuální hodnotu zobrazenou na displeji a displej přestane blikat. Pozor Modul LT 200 nekontroluje, zda jsou jednotlivé dopravní výšky nastaveny logicky. Například snímač L2 lze nastavit na nižší hladinu než snímač L1; v tom případě ohlásí řídicí jednotka CU 21X chybu, protože vyhodnotí, že snímač L1 je vadný. 6. Technické údaje Napájecí napětí 230 VAC + 10 %/- 20 %, 50 Hz. Maximální energetická spotřeba 6 VA. Rozhraní tlakového snímače 2vodičový snímač 4-20 ma, plný rozsah max. 10 metrů. Výstup 24 VDC (+ 5 %/- 15 %) pro napájení snímače. Max. délka kabelu: 30 metrů, stíněný kabel. Výstupy do jednotky CU 21X Čtyři digitální výstupy (+5 V) pro připojení jednotky CU 21X. Z výst. = 480 Ω. Max. délka kabelu: 3 m. Displej 3místný 7segmentový displej LED, zelený. Přesnost ± 0,3 % plného rozsahu. ± 1 číslo. Třída krytí skříňky IP20. Okolní teplota -20 až +50 C. 11

12 Servisní střediska Grundfos Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Centro Industrial Garin 1619 Garín Pcia. de B.A. Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belarus Представительство ГРУНДФОС в Минске , Минск ул. Шафарнянская, 11, оф. 56 Тел.: +7 (375 17) , Факс: +7 (375 17) minsk@grundfos.com Bosnia/Herzegovina GRUNDFOS Sarajevo Trg Heroja 16, BiH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil BOMBAS GRUNDFOS DO BRASIL Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria Grundfos Bulgaria EOOD Slatina District Iztochna Tangenta street no. 100 BG Sofia Tel Fax bulgaria@grundfos.bg Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China GRUNDFOS Pumps (Shanghai) Co. Ltd. 50/F Maxdo Center No. 8 XingYi Rd. Hongqiao development Zone Shanghai PRC Phone: Telefax: Croatia GRUNDFOS CROATIA d.o.o. Cebini 37, Buzin HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čajkovského Olomouc Phone: Telefax: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 FIN Vantaa Phone: +358-(0) Telefax: +358-(0) France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS GMBH Schlüterstr Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de HILGE GmbH & Co. KG Hilgestrasse Bodenheim/Rhein Germany Tel.: Telefax: hilge@hilge.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K. Gotanda Metalion Bldg., 5F, , Higashi-gotanda Shiagawa-ku, Tokyo Japan Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax:

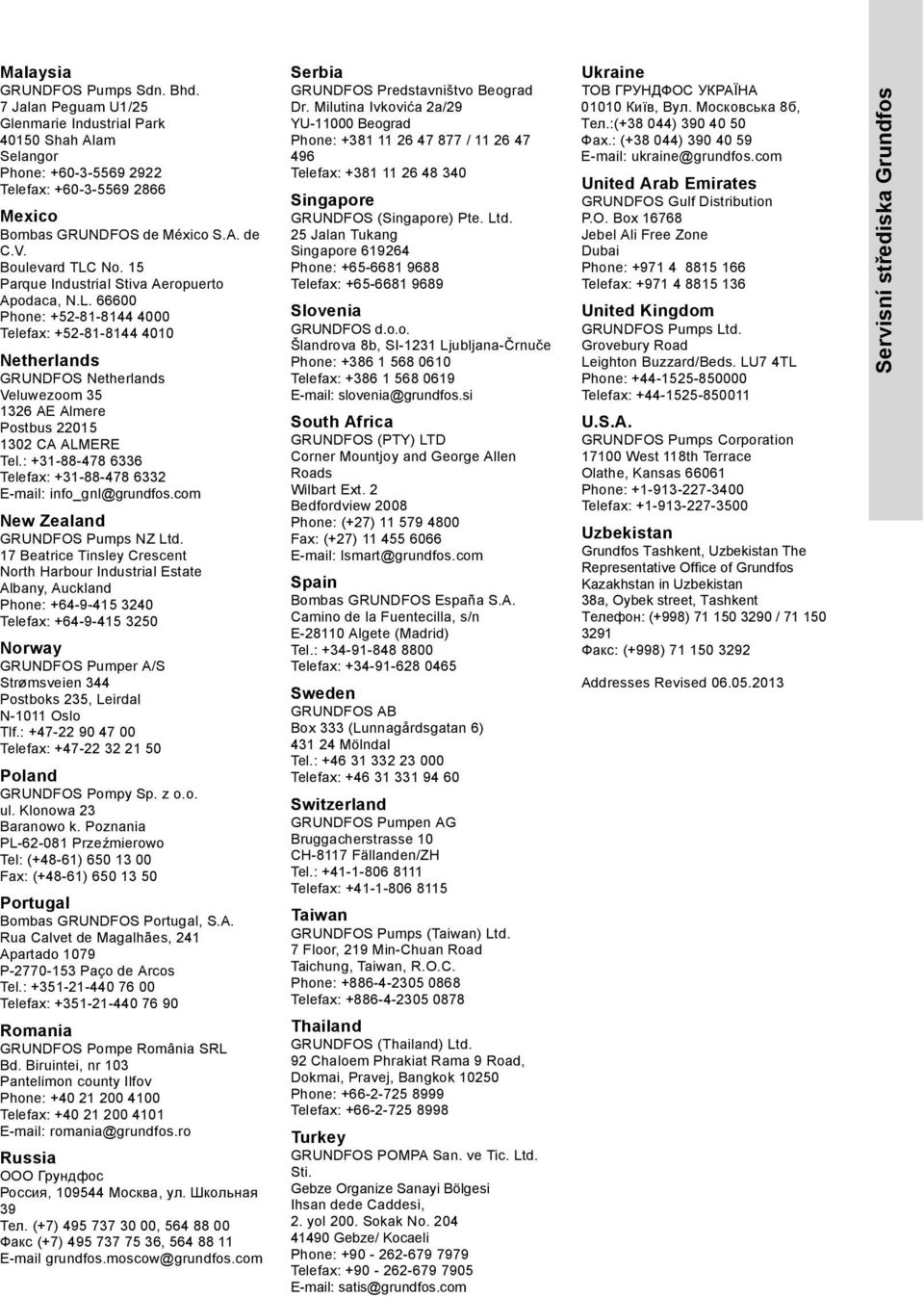

13 Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: Mexico Bombas GRUNDFOS de México S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Phone: Telefax: Netherlands GRUNDFOS Netherlands Veluwezoom AE Almere Postbus CA ALMERE Tel.: Telefax: info_gnl@grundfos.com New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Tel: (+48-61) Fax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: Romania GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия, Москва, ул. Школьная 39 Тел. (+7) , Факс (+7) , grundfos.moscow@grundfos.com Serbia GRUNDFOS Predstavništvo Beograd Dr. Milutina Ivkovića 2a/29 YU Beograd Phone: / Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 25 Jalan Tukang Singapore Phone: Telefax: Slovenia GRUNDFOS d.o.o. Šlandrova 8b, SI-1231 Ljubljana-Črnuče Phone: Telefax: slovenia@grundfos.si South Africa GRUNDFOS (PTY) LTD Corner Mountjoy and George Allen Roads Wilbart Ext. 2 Bedfordview 2008 Phone: (+27) Fax: (+27) lsmart@grundfos.com Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB Box 333 (Lunnagårdsgatan 6) Mölndal Tel.: Telefax: Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 92 Chaloem Phrakiat Rama 9 Road, Dokmai, Pravej, Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine ТОВ ГРУНДФОС УКРАЇНА Київ, Вул. Московська 8б, Тел.:( ) Фах.: ( ) ukraine@grundfos.com United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 4TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation West 118th Terrace Olathe, Kansas Phone: Telefax: Uzbekistan Grundfos Tashkent, Uzbekistan The Representative Office of Grundfos Kazakhstan in Uzbekistan 38a, Oybek street, Tashkent Телефон: (+998) / Факс: (+998) Addresses Revised Servisní střediska Grundfos
