1 PŘEHLED PRODUKTŮ Řešení požadavků Vašich stavebních projektů od firem H-BAU, JORDAHL a PFEIFER.

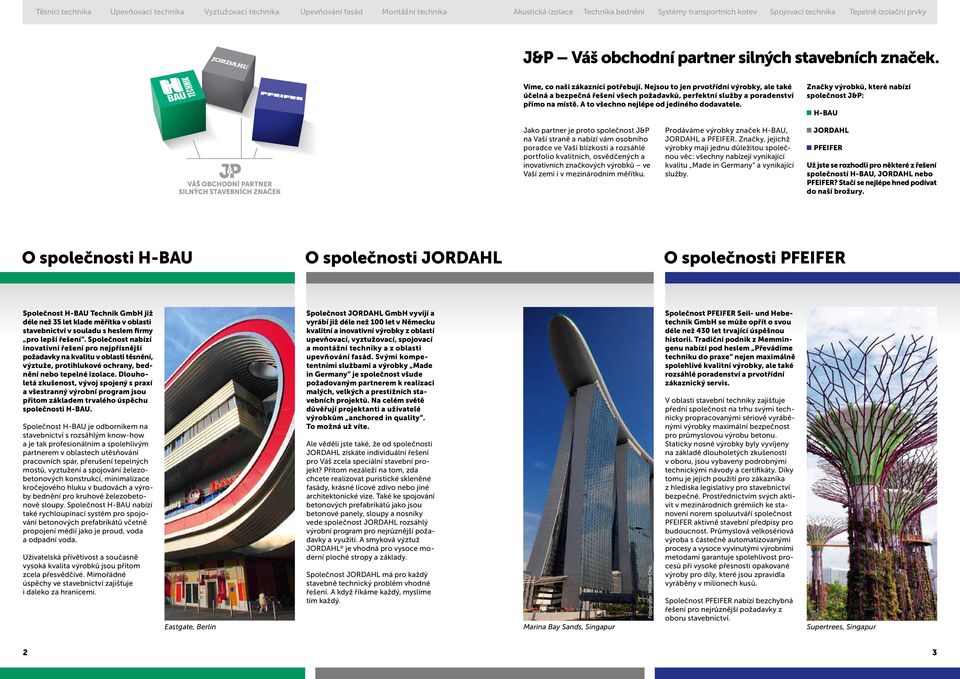

2 J&P Váš obchodní partner silných stavebních značek. Víme, co naši zákazníci potřebují. Nejsou to jen prvotřídní výrobky, ale také účelná a bezpečná řešení všech požadavků, perfektní služby a poradenství přímo na místě. A to všechno nejlépe od jediného dodavatele. Značky výrobků, které nabízí společnost J&P: H-BAU Jako partner je proto společnost J&P na Vaší straně a nabízí vám osobního poradce ve Vaší blízkosti a rozsáhlé portfolio kvalitních, osvědčených a inovativních značkových výrobků ve Vaší zemi i v mezinárodním měřítku. Prodáváme výrobky značek H-BAU, JORDAHL a PFEIFER. Značky, jejichž výrobky mají jednu důležitou společnou věc: všechny nabízejí vynikající kvalitu Made in Germany a vynikající služby. JORDAHL PFEIFER Už jste se rozhodli pro některé z řešení společností H-BAU, JORDAHL nebo PFEIFER? Stačí se nejlépe hned podívat do naší brožury. O společnosti H-BAU O společnosti JORDAHL O společnosti PFEIFER Společnost H-BAU Technik GmbH již déle než 35 let klade měřítka v oblasti stavebnictví v souladu s heslem firmy pro lepší řešení. Společnost nabízí inovativní řešení pro nejpřísnější požadavky na kvalitu v oblasti těsnění, výztuže, protihlukové ochrany, bednění nebo tepelné izolace. Dlouholetá zkušenost, vývoj spojený s praxí a všestranný výrobní program jsou přitom základem trvalého úspěchu společnosti H-BAU. Společnost H-BAU je odborníkem na stavebnictví s rozsáhlým know-how a je tak profesionálním a spolehlivým partnerem v oblastech utěsňování pracovních spár, přerušení tepelných mostů, vyztužení a spojování železobetonových konstrukcí, minimalizace kročejového hluku v budovách a výroby bednění pro kruhové železobetonové sloupy. Společnost H-BAU nabízí také rychloupínací systém pro spojování betonových prefabrikátů včetně propojení médií jako je proud, voda a odpadní voda. Uživatelská přívětivost a současně vysoká kvalita výrobků jsou přitom zcela přesvědčivé. Mimořádné úspěchy ve stavebnictví zajišťuje i daleko za hranicemi. Společnost JORDAHL GmbH vyvíjí a vyrábí již déle než 100 let v Německu kvalitní a inovativní výrobky z oblastí upevňovací, vyztužovací, spojovací a montážní techniky a z oblasti upevňování fasád. Svými kompetentními službami a výrobky Made in Germany je společnost všude požadovaným partnerem k realizaci malých, velkých a prestižních stavebních projektů. Na celém světě důvěřují projektanti a uživatelé výrobkům anchored in quality. To možná už víte. Ale věděli jste také, že od společnosti JORDAHL získáte individuální řešení pro Váš zcela speciální stavební projekt? Přitom nezáleží na tom, zda chcete realizovat puristické skleněné fasády, krásné lícové zdivo nebo jiné architektonické vize. Také ke spojování betonových prefabrikátů jako jsou betonové panely, sloupy a nosníky vede společnost JORDAHL rozsáhlý výrobní program pro nejrůznější požadavky a využití. A smyková výztuž JORDAHL je vhodná pro vysoce moderní ploché stropy a základy. Společnost JORDAHL má pro každý stavebně technický problém vhodné řešení. A když říkáme každý, myslíme tím každý. Společnost PFEIFER Seil- und Hebetechnik GmbH se může opřít o svou déle než 430 let trvající úspěšnou historii. Tradiční podnik z Memmingenu nabízí pod heslem Převádíme techniku do praxe nejen maximálně spolehlivé kvalitní výrobky, ale také rozsáhlé poradenství a prvotřídní zákaznický servis. V oblasti stavební techniky zajišťuje přední společnost na trhu svými technicky propracovanými sériově vyráběnými výrobky maximální bezpečnost pro průmyslovou výrobu betonu. Staticky nosné výrobky byly vyvíjeny na základě dlouholetých zkušeností v oboru, jsou vybaveny podrobnými technickými návody a certifikáty. Díky tomu je jejich použití pro zákazníka z hlediska legislativy pro stavebnictví bezpečné. Prostřednictvím svých aktivit v mezinárodních grémiích ke stanovení norem spoluutváří společnost PFEIFER aktivně stavební předpisy pro budoucnost. Průmyslová velkosériová výroba s částečně automatizovanými procesy a vysoce vyvinutými výrobními metodami garantuje spolehlivost procesů při vysoké přesnosti opakované výroby pro díly, které jsou zpravidla vyráběny v milionech kusů. Společnost PFEIFER nabízí bezchybná řešení pro nejrůznější požadavky z oboru stavebnictví. Eastgate, Berlin Marina Bay Sands, Singapur Supertrees, Singapur Fotografie: William Cho 2 3

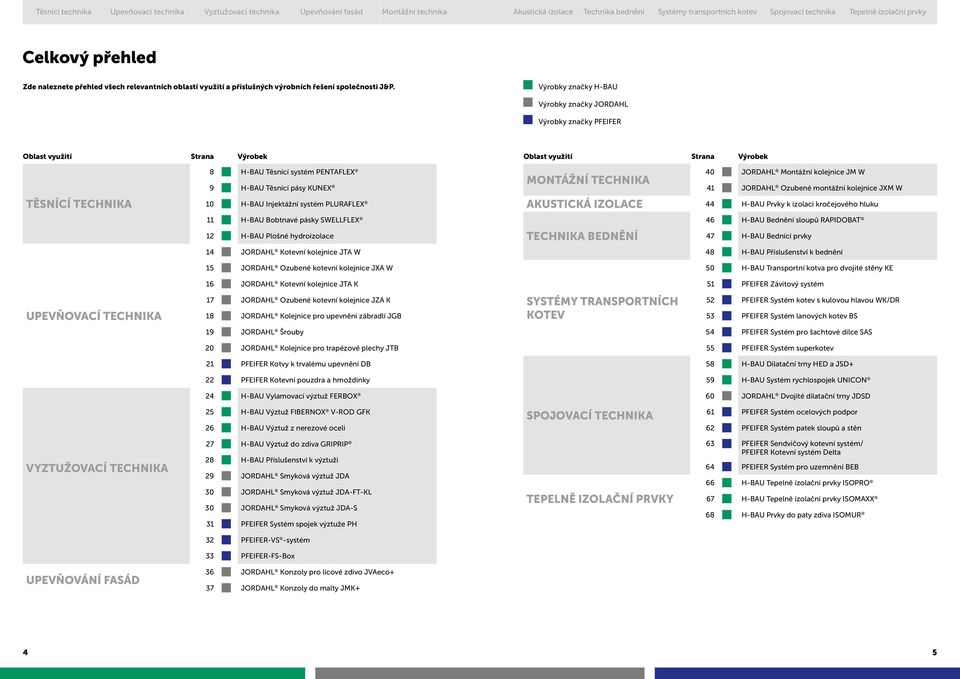

3 Celkový přehled Zde naleznete přehled všech relevantních oblastí využití a příslušných výrobních řešení společnosti J&P. Výrobky značky H-BAU Výrobky značky JORDAHL Výrobky značky PFEIFER Oblast využití Strana Výrobek Oblast využití Strana Výrobek TĚSNÍCÍ TECHNIKA 8 H-BAU Těsnící systém PENTAFLEX 9 H-BAU Těsnící pásy KUNEX 10 H-BAU Injektážní systém PLURAFLEX MONTÁŽNÍ TECHNIKA 40 JORDAHL Montážní kolejnice JM W 41 JORDAHL Ozubené montážní kolejnice JXM W AKUSTICKÁ IZOLACE 44 H-BAU Prvky k izolaci kročejového hluku 11 H-BAU Bobtnavé pásky SWELLFLEX 46 H-BAU Bednění sloupů RAPIDOBAT 12 H-BAU Plošné hydroizolace TECHNIKA BEDNĚNÍ 47 H-BAU Bednící prvky 14 JORDAHL Kotevní kolejnice JTA W 48 H-BAU Příslušenství k bednění 15 JORDAHL Ozubené kotevní kolejnice JXA W 50 H-BAU Transportní kotva pro dvojité stěny KE 16 JORDAHL Kotevní kolejnice JTA K 51 PFEIFER Závitový systém UPEVŇOVACÍ TECHNIKA 17 JORDAHL Ozubené kotevní kolejnice JZA K 18 JORDAHL Kolejnice pro upevnění zábradlí JGB SYSTÉMY TRANSPORTNÍCH KOTEV 52 PFEIFER Systém kotev s kulovou hlavou WK/DR 53 PFEIFER Systém lanových kotev BS 19 JORDAHL Šrouby 54 PFEIFER Systém pro šachtové dílce SAS 20 JORDAHL Kolejnice pro trapézové plechy JTB 55 PFEIFER Systém superkotev 21 PFEIFER Kotvy k trvalému upevnění DB 58 H-BAU Dilatační trny HED a JSD+ 22 PFEIFER Kotevní pouzdra a hmoždinky 59 H-BAU Systém rychlospojek UNICON 24 H-BAU Vylamovací výztuž FERBOX 60 JORDAHL Dvojité dilatační trny JDSD 25 H-BAU Výztuž FIBERNOX V-ROD GFK 26 H-BAU Výztuž z nerezové oceli SPOJOVACÍ TECHNIKA 61 PFEIFER Systém ocelových podpor 62 PFEIFER Systém patek sloupů a stěn VYZTUŽOVACÍ TECHNIKA 27 H-BAU Výztuž do zdiva GRIPRIP 28 H-BAU Příslušenství k výztuži 29 JORDAHL Smyková výztuž JDA 30 JORDAHL Smyková výztuž JDA-FT-KL 30 JORDAHL Smyková výztuž JDA-S 31 PFEIFER Systém spojek výztuže PH TEPELNĚ IZOLAČNÍ PRVKY 63 PFEIFER Sendvičový kotevní systém/ PFEIFER Kotevní systém Delta 64 PFEIFER Systém pro uzemnění BEB 66 H-BAU Tepelně izolační prvky ISOPRO 67 H-BAU Tepelně izolační prvky ISOMAXX 68 H-BAU Prvky do paty zdiva ISOMUR 32 PFEIFER-VS -systém 33 PFEIFER-FS-Box UPEVŇOVÁNÍ FASÁD 36 JORDAHL Konzoly pro lícové zdivo JVAeco+ 37 JORDAHL Konzoly do malty JMK+ 4 5

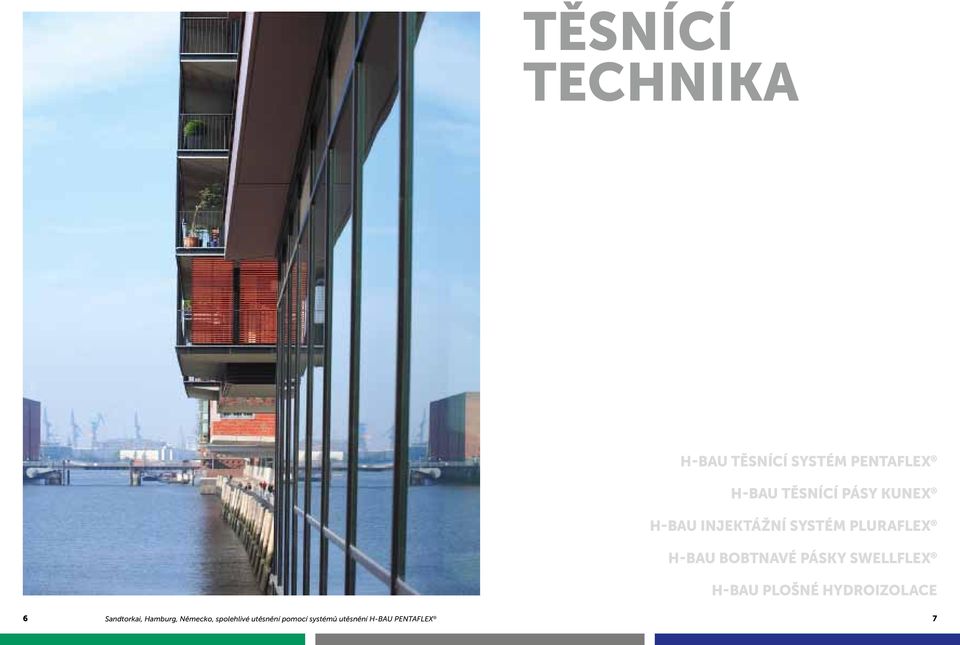

4 TĚSNÍCÍ TECHNIKA H-BAU TĚSNÍCÍ SYSTÉM PENTAFLEX H-BAU TĚSNÍCÍ PÁSY KUNEX H-BAU INJEKTÁŽNÍ SYSTÉM PLURAFLEX H-BAU BOBTNAVÉ PÁSKY SWELLFLEX H-BAU PLOŠNÉ HYDROIZOLACE 6 Sandtorkai, Hamburg, Německo, spolehlivé utěsnění pomocí systémů utěsnění H-BAU PENTAFLEX 7

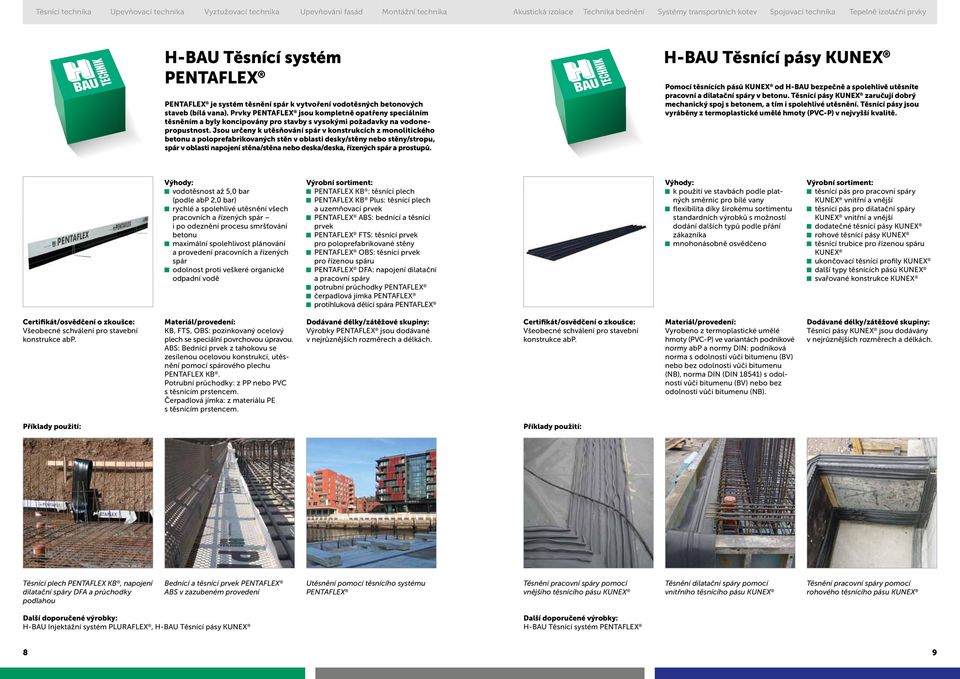

5 H-BAU Těsnící systém PENTAFLEX PENTAFLEX je systém těsnění spár k vytvoření vodotěsných betonových staveb (bílá vana). Prvky PENTAFLEX jsou kompletně opatřeny speciálním těsněním a byly koncipovány pro stavby s vysokými požadavky na vodonepropustnost. Jsou určeny k utěsňování spár v konstrukcích z monolitického betonu a poloprefabrikovaných stěn v oblasti desky/stěny nebo stěny/stropu, spár v oblasti napojení stěna/stěna nebo deska/deska, řízených spár a prostupů. H-BAU Těsnící pásy KUNEX Pomocí těsnících pásů KUNEX od H-BAU bezpečně a spolehlivě utěsníte pracovní a dilatační spáry v betonu. Těsnící pásy KUNEX zaručují dobrý mechanický spoj s betonem, a tím i spolehlivé utěsnění. Těsnící pásy jsou vyráběny z termoplastické umělé hmoty (PVC-P) v nejvyšší kvalitě. vodotěsnost až 5,0 bar (podle abp 2,0 bar) rychlé a spolehlivé utěsnění všech pracovních a řízených spár i po odeznění procesu smršťování betonu maximální spolehlivost plánování a provedení pracovních a řízených spár odolnost proti veškeré organické odpadní vodě PENTAFLEX KB : těsnící plech PENTAFLEX KB Plus: těsnící plech a uzemňovací prvek PENTAFLEX ABS: bednící a těsnící prvek PENTAFLEX FTS: těsnící prvek pro poloprefabrikované stěny PENTAFLEX OBS: těsnící prvek pro řízenou spáru PENTAFLEX DFA: napojení dilatační a pracovní spáry potrubní průchodky PENTAFLEX čerpadlová jímka PENTAFLEX protihluková dělící spára PENTAFLEX k použití ve stavbách podle platných směrnic pro bílé vany flexibilita díky širokému sortimentu standardních výrobků s možností dodání dalších typů podle přání zákazníka mnohonásobně osvědčeno těsnící pás pro pracovní spáry KUNEX vnitřní a vnější těsnící pás pro dilatační spáry KUNEX vnitřní a vnější dodatečné těsnící pásy KUNEX rohové těsnící pásy KUNEX těsnící trubice pro řízenou spáru KUNEX ukončovací těsnící profily KUNEX další typy těsnících pásů KUNEX svařované konstrukce KUNEX Všeobecné schválení pro stavební konstrukce abp. KB, FTS, OBS: pozinkovaný ocelový plech se speciální povrchovou úpravou. ABS: Bednící prvek z tahokovu se zesílenou ocelovou konstrukcí, utěsnění pomocí spárového plechu PENTAFLEX KB. Potrubní průchodky: z PP nebo PVC s těsnícím prstencem. Čerpadlová jímka: z materiálu PE s těsnícím prstencem. Výrobky PENTAFLEX jsou dodávané v nejrůznějších rozměrech a délkách. Všeobecné schválení pro stavební konstrukce abp. Vyrobeno z termoplastické umělé hmoty (PVC-P) ve variantách podnikové normy abp a normy DIN: podniková norma s odolností vůči bitumenu (BV) nebo bez odolnosti vůči bitumenu (NB), norma DIN (DIN 18541) s odolností vůči bitumenu (BV) nebo bez odolnosti vůči bitumenu (NB). Těsnící pásy KUNEX jsou dodávány v nejrůznějších rozměrech a délkách. Těsnící plech PENTAFLEX KB, napojení dilatační spáry DFA a průchodky podlahou Bednící a těsnící prvek PENTAFLEX ABS v zazubeném provedení Utěsnění pomocí těsnícího systému PENTAFLEX Těsnění pracovní spáry pomocí vnějšího těsnícího pásu KUNEX Těsnění dilatační spáry pomocí vnitřního těsnícího pásu KUNEX Těsnění pracovní spáry pomocí rohového těsnícího pásu KUNEX H-BAU Injektážní systém PLURAFLEX, H-BAU Těsnící pásy KUNEX H-BAU Těsnící systém PENTAFLEX 8 9

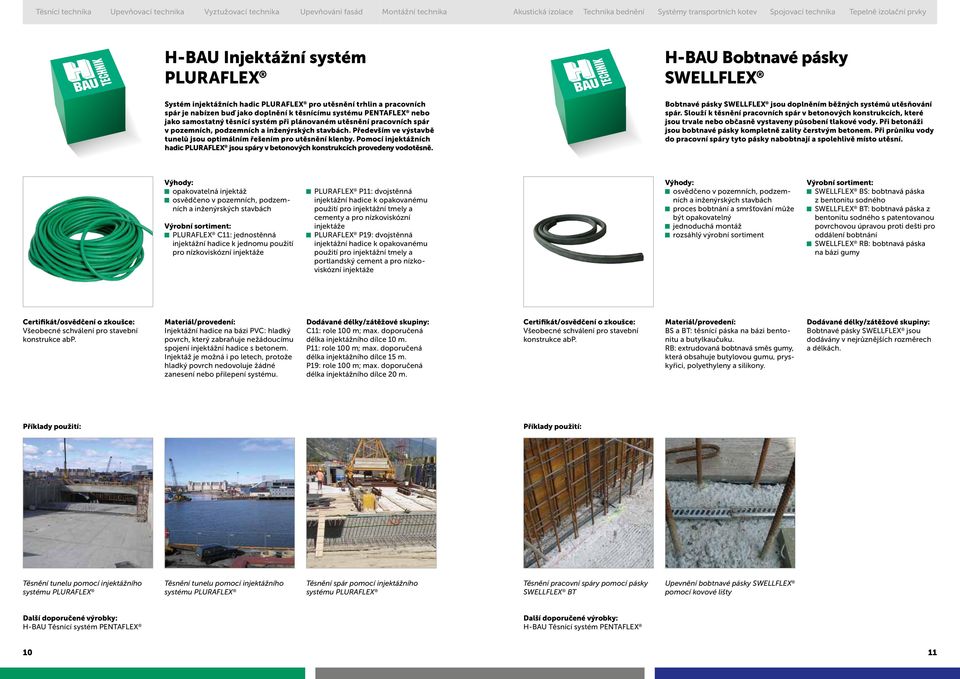

6 H-BAU Injektážní systém PLURAFLEX Systém injektážních hadic PLURAFLEX pro utěsnění trhlin a pracovních spár je nabízen buď jako doplnění k těsnícímu systému PENTAFLEX nebo jako samostatný těsnící systém při plánovaném utěsnění pracovních spár v pozemních, podzemních a inženýrských stavbách. Především ve výstavbě tunelů jsou optimálním řešením pro utěsnění klenby. Pomocí injektážních hadic PLURAFLEX jsou spáry v betonových konstrukcích provedeny vodotěsně. H-BAU Bobtnavé pásky SWELLFLEX Bobtnavé pásky SWELLFLEX jsou doplněním běžných systémů utěsňování spár. Slouží k těsnění pracovních spár v betonových konstrukcích, které jsou trvale nebo občasně vystaveny působení tlakové vody. Při betonáži jsou bobtnavé pásky kompletně zality čerstvým betonem. Při průniku vody do pracovní spáry tyto pásky nabobtnají a spolehlivě místo utěsní. opakovatelná injektáž osvědčeno v pozemních, podzemních a inženýrských stavbách PLURAFLEX C11: jednostěnná injektážní hadice k jednomu použití pro nízkoviskózní injektáže PLURAFLEX P11: dvojstěnná injektážní hadice k opakovanému použití pro injektážní tmely a cementy a pro nízkoviskózní injektáže PLURAFLEX P19: dvojstěnná injektážní hadice k opakovanému použití pro injektážní tmely a portlandský cement a pro nízkoviskózní injektáže osvědčeno v pozemních, podzemních a inženýrských stavbách proces bobtnání a smršťování může být opakovatelný jednoduchá montáž rozsáhlý výrobní sortiment SWELLFLEX BS: bobtnavá páska z bentonitu sodného SWELLFLEX BT: bobtnavá páska z bentonitu sodného s patentovanou povrchovou úpravou proti dešti pro oddálení bobtnání SWELLFLEX RB: bobtnavá páska na bázi gumy Všeobecné schválení pro stavební konstrukce abp. Injektážní hadice na bázi PVC: hladký povrch, který zabraňuje nežádoucímu spojení injektážní hadice s betonem. Injektáž je možná i po letech, protože hladký povrch nedovoluje žádné zanesení nebo přilepení systému. C11: role 100 m; max. doporučená délka injektážního dílce 10 m. P11: role 100 m; max. doporučená délka injektážního dílce 15 m. P19: role 100 m; max. doporučená délka injektážního dílce 20 m. Všeobecné schválení pro stavební konstrukce abp. BS a BT: těsnící páska na bázi bentonitu a butylkaučuku. RB: extrudovaná bobtnavá směs gumy, která obsahuje butylovou gumu, pryskyřici, polyethyleny a silikony. Bobtnavé pásky SWELLFLEX jsou dodávány v nejrůznějších rozměrech a délkách. Těsnění tunelu pomocí injektážního systému PLURAFLEX Těsnění tunelu pomocí injektážního systému PLURAFLEX Těsnění spár pomocí injektážního systému PLURAFLEX Těsnění pracovní spáry pomocí pásky SWELLFLEX BT Upevnění bobtnavé pásky SWELLFLEX pomocí kovové lišty H-BAU Těsnící systém PENTAFLEX H-BAU Těsnící systém PENTAFLEX 10 11

7 Těsnící technika Upevňovací technika Vyztužovací technika Upevňování fasád Montážní technika H-BAU Plošné hydroizolace SWELLPROOF a SWELLFLEX jsou geotextilní těsnící izolace reagující s vodou určené pro utěsnění vnějšího povrchu betonové konstrukce tzv. hnědé vany. Tyto plošné těsnící izolace nabízejí použitím bentonitu jako jílového utěsňovacího pásu (SWELLPROOF) nebo bobtnavých modifikovaných polymerů (SWELLFLEX ) nové a jedinečné možnosti použití v oblasti utěsňování staveb. UPEVŇOVACÍ TECHNIKA vhodné k utěsnění betonových konstrukcí, které jsou v kontaktu s půdou inovativní, hospodárné, spolehlivé ekologické a nerozložitelné SWELLPROOF DS: vysoce kvalitní bentonitové dvojité těsnění SWELLPROOF CS: v porovnání s DS navíc odolné proti prorůstání kořenů a odolné proti radonu SWELLFLEX EasySeal: Bobtnavá těsnící izolace s nízkou plošnou hmotností SWELLFLEX SilverSeal: v porovnání s EasySeal navíc nakašírovaná PE-fólie DS: obsahuje vrstvu kompozitu PE-3-D a kvalitní bentonitovou těsnicí rohož (GTD/GCL). CS: v porovnání s DS navíc vrstva s PE-povrchovou úpravou a odolnost proti radonu. EasySeal: speciální textílie s bobtnavými prostředky a polymery. SilverSeal: v porovnání s EasySeal navíc PE-fólie. DS a CS: role 30 m, dodávané šířky 1,2 / 1,8 / 3,6 m. EasySeal a SilverSeal: role 50 m, dodávané šířky 0,33 / 2,0 m. JORDAHL Kotevní kolejnice JTA W JORDAHL Ozubené kotevní kolejnice JXA W JORDAHL Kotevní kolejnice JTA K JORDAHL Ozubené kotevní kolejnice JZA K JORDAHL Kolejnice pro upevnění zábradlí JGB JORDAHL Šrouby JORDAHL Kolejnice pro trapézové plechy JTB Vnější utěsnění tunelu pomocí izolace SWELLPROOF Plošná hydroizolace SWELLPROOF DS Utěsnění ploch pomocí bentonitové rohože SWELLPROOF PFEIFER Kotvy k trvalému upevnění DB PFEIFER Kotevní pouzdra a hmoždinky 12 13

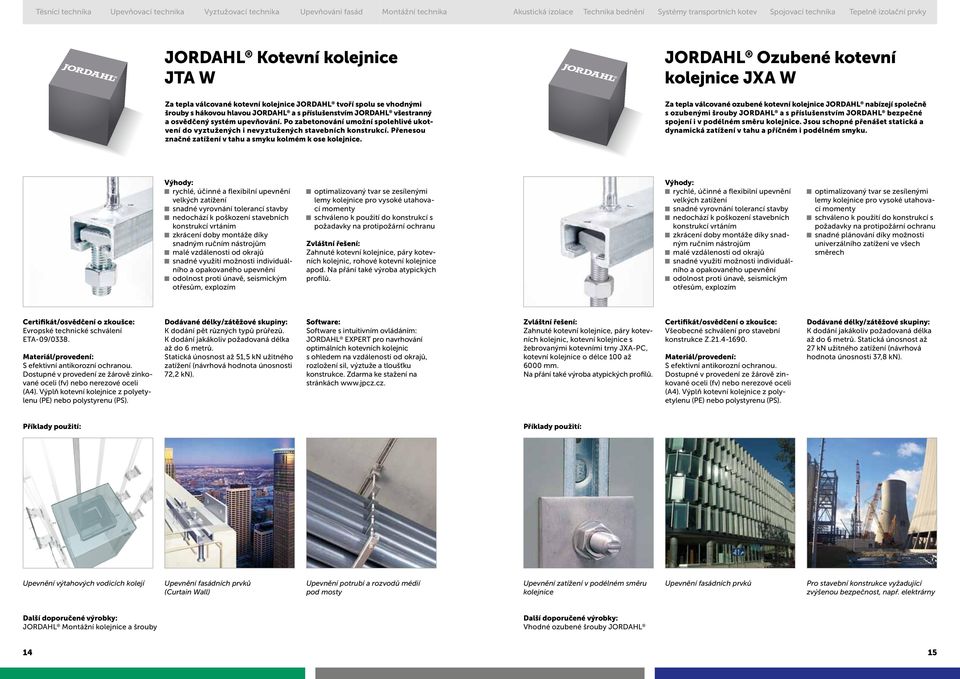

8 JORDAHL Kotevní kolejnice JTA W Za tepla válcované kotevní kolejnice JORDAHL tvoří spolu se vhodnými šrouby s hákovou hlavou JORDAHL a s příslušenstvím JORDAHL všestranný a osvědčený systém upevňování. Po zabetonování umožní spolehlivé ukotvení do vyztužených i nevyztužených stavebních konstrukcí. Přenesou značné zatížení v tahu a smyku kolmém k ose kolejnice. JORDAHL Ozubené kotevní kolejnice JXA W Za tepla válcované ozubené kotevní kolejnice JORDAHL nabízejí společně s ozubenými šrouby JORDAHL a s příslušenstvím JORDAHL bezpečné spojení i v podélném směru kolejnice. Jsou schopné přenášet statická a dynamická zatížení v tahu a příčném i podélném smyku. rychlé, účinné a flexibilní upevnění velkých zatížení snadné vyrovnání tolerancí stavby nedochází k poškození stavebních konstrukcí vrtáním zkrácení doby montáže díky snadným ručním nástrojům malé vzdálenosti od okrajů snadné využití možnosti individuálního a opakovaného upevnění odolnost proti únavě, seismickým otřesům, explozím optimalizovaný tvar se zesílenými lemy kolejnice pro vysoké utahovací momenty schváleno k použití do konstrukcí s požadavky na protipožární ochranu Zvláštní řešení: Zahnuté kotevní kolejnice, páry kotevních kolejnic, rohové kotevní kolejnice apod. Na přání také výroba atypických profilů. rychlé, účinné a flexibilní upevnění velkých zatížení snadné vyrovnání tolerancí stavby nedochází k poškození stavebních konstrukcí vrtáním zkrácení doby montáže díky snadným ručním nástrojům malé vzdálenosti od okrajů snadné využití možnosti individuálního a opakovaného upevnění odolnost proti únavě, seismickým otřesům, explozím optimalizovaný tvar se zesílenými lemy kolejnice pro vysoké utahovací momenty schváleno k použití do konstrukcí s požadavky na protipožární ochranu snadné plánování díky možnosti univerzálního zatížení ve všech směrech Evropské technické schválení ETA-09/0338. S efektivní antikorozní ochranou. Dostupné v provedení ze žárově zinkované oceli (fv) nebo nerezové oceli (A4). Výplň kotevní kolejnice z polyetylenu (PE) nebo polystyrenu (PS). K dodání pět různých typů průřezů. K dodání jakákoliv požadovaná délka až do 6 metrů. Statická únosnost až 51,5 kn užitného zatížení (návrhová hodnota únosnosti 72,2 kn). Software: Software s intuitivním ovládáním: JORDAHL EXPERT pro navrhování optimálních kotevních kolejnic s ohledem na vzdálenosti od okrajů, rozložení sil, výztuže a tloušťku konstrukce. Zdarma ke stažení na stránkách Zvláštní řešení: Zahnuté kotevní kolejnice, páry kotevních kolejnic, kotevní kolejnice s žebrovanými kotevními trny JXA-PC, kotevní kolejnice o délce 100 až 6000 mm. Na přání také výroba atypických profilů. Všeobecné schválení pro stavební konstrukce Z S efektivní antikorozní ochranou. Dostupné v provedení ze žárově zinkované oceli (fv) nebo nerezové oceli (A4). Výplň kotevní kolejnice z polyetylenu (PE) nebo polystyrenu (PS). K dodání jakákoliv požadovaná délka až do 6 metrů. Statická únosnost až 27 kn užitného zatížení (návrhová hodnota únosnosti 37,8 kn). Upevnění výtahových vodicích kolejí Upevnění fasádních prvků (Curtain Wall) Upevnění potrubí a rozvodů médií pod mosty Upevnění zatížení v podélném směru kolejnice Upevnění fasádních prvků Pro stavební konstrukce vyžadující zvýšenou bezpečnost, např. elektrárny JORDAHL Montážní kolejnice a šrouby Vhodné ozubené šrouby JORDAHL 14 15

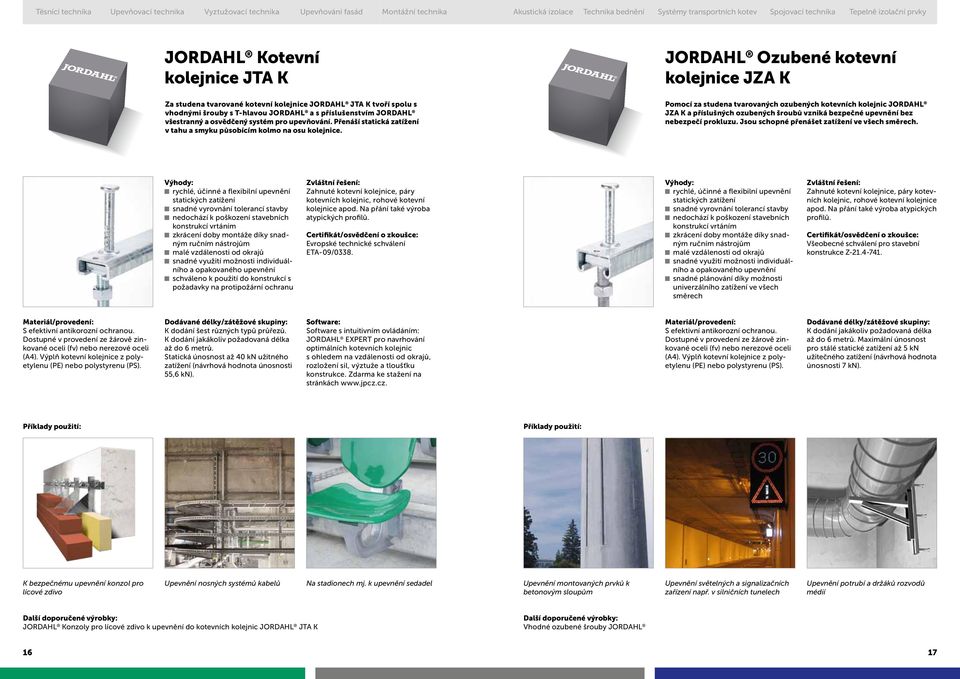

9 JORDAHL Kotevní kolejnice JTA K Za studena tvarované kotevní kolejnice JORDAHL JTA K tvoří spolu s vhodnými šrouby s T-hlavou JORDAHL a s příslušenstvím JORDAHL všestranný a osvědčený systém pro upevňování. Přenáší statická zatížení v tahu a smyku působícím kolmo na osu kolejnice. JORDAHL Ozubené kotevní kolejnice JZA K Pomocí za studena tvarovaných ozubených kotevních kolejnic JORDAHL JZA K a příslušných ozubených šroubů vzniká bezpečné upevnění bez nebezpečí prokluzu. Jsou schopné přenášet zatížení ve všech směrech. rychlé, účinné a flexibilní upevnění statických zatížení snadné vyrovnání tolerancí stavby nedochází k poškození stavebních konstrukcí vrtáním zkrácení doby montáže díky snadným ručním nástrojům malé vzdálenosti od okrajů snadné využití možnosti individuálního a opakovaného upevnění schváleno k použití do konstrukcí s požadavky na protipožární ochranu Zvláštní řešení: Zahnuté kotevní kolejnice, páry kotevních kolejnic, rohové kotevní kolejnice apod. Na přání také výroba atypických profilů. Evropské technické schválení ETA-09/0338. rychlé, účinné a flexibilní upevnění statických zatížení snadné vyrovnání tolerancí stavby nedochází k poškození stavebních konstrukcí vrtáním zkrácení doby montáže díky snadným ručním nástrojům malé vzdálenosti od okrajů snadné využití možnosti individuálního a opakovaného upevnění snadné plánování díky možnosti univerzálního zatížení ve všech směrech Zvláštní řešení: Zahnuté kotevní kolejnice, páry kotevních kolejnic, rohové kotevní kolejnice apod. Na přání také výroba atypických profilů. Všeobecné schválení pro stavební konstrukce Z S efektivní antikorozní ochranou. Dostupné v provedení ze žárově zinkované oceli (fv) nebo nerezové oceli (A4). Výplň kotevní kolejnice z polyetylenu (PE) nebo polystyrenu (PS). K dodání šest různých typů průřezů. K dodání jakákoliv požadovaná délka až do 6 metrů. Statická únosnost až 40 kn užitného zatížení (návrhová hodnota únosnosti 55,6 kn). Software: Software s intuitivním ovládáním: JORDAHL EXPERT pro navrhování optimálních kotevních kolejnic s ohledem na vzdálenosti od okrajů, rozložení sil, výztuže a tloušťku konstrukce. Zdarma ke stažení na stránkách S efektivní antikorozní ochranou. Dostupné v provedení ze žárově zinkované oceli (fv) nebo nerezové oceli (A4). Výplň kotevní kolejnice z polyetylenu (PE) nebo polystyrenu (PS). K dodání jakákoliv požadovaná délka až do 6 metrů. Maximální únosnost pro stálé statické zatížení až 5 kn užitečného zatížení (návrhová hodnota únosnosti 7 kn). K bezpečnému upevnění konzol pro lícové zdivo Upevnění nosných systémů kabelů Na stadionech mj. k upevnění sedadel Upevnění montovaných prvků k betonovým sloupům Upevnění světelných a signalizačních zařízení např. v silničních tunelech Upevnění potrubí a držáků rozvodů médií JORDAHL Konzoly pro lícové zdivo k upevnění do kotevních kolejnic JORDAHL JTA K Vhodné ozubené šrouby JORDAHL 16 17

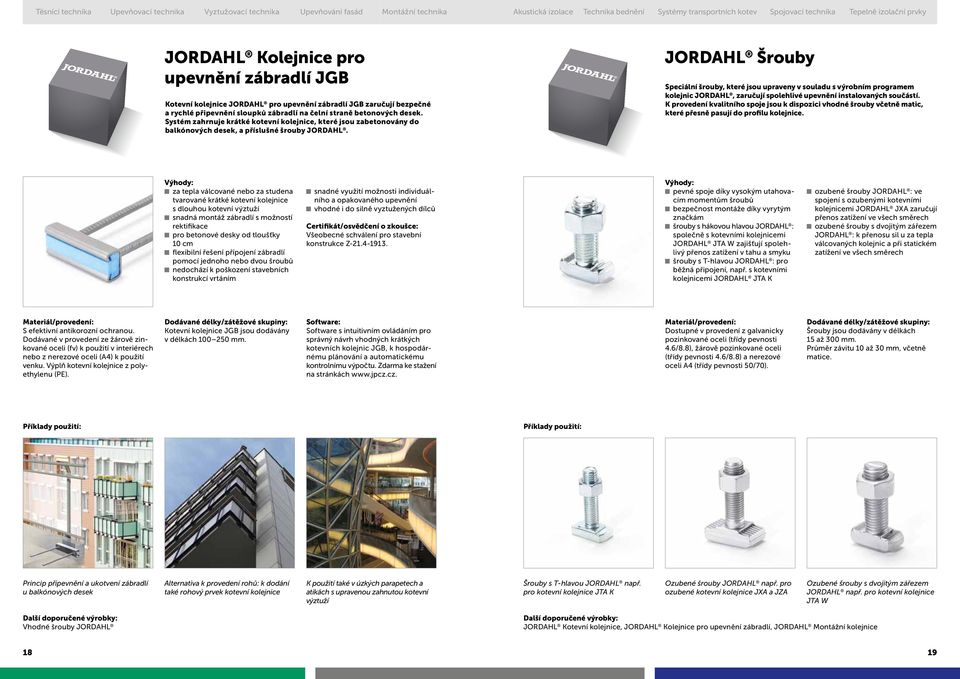

10 JORDAHL Kolejnice pro upevnění zábradlí JGB Kotevní kolejnice JORDAHL pro upevnění zábradlí JGB zaručují bezpečné a rychlé připevnění sloupků zábradlí na čelní straně betonových desek. Systém zahrnuje krátké kotevní kolejnice, které jsou zabetonovány do balkónových desek, a příslušné šrouby JORDAHL. JORDAHL Šrouby Speciální šrouby, které jsou upraveny v souladu s výrobním programem kolejnic JORDAHL, zaručují spolehlivé upevnění instalovaných součástí. K provedení kvalitního spoje jsou k dispozici vhodné šrouby včetně matic, které přesně pasují do profilu kolejnice. za tepla válcované nebo za studena tvarované krátké kotevní kolejnice s dlouhou kotevní výztuží snadná montáž zábradlí s možností rektifikace pro betonové desky od tloušťky 10 cm flexibilní řešení přípojení zábradlí pomocí jednoho nebo dvou šroubů nedochází k poškození stavebních konstrukcí vrtáním snadné využití možnosti individuálního a opakovaného upevnění vhodné i do silně vyztužených dílců Všeobecné schválení pro stavební konstrukce Z pevné spoje díky vysokým utahovacím momentům šroubů bezpečnost montáže díky vyrytým značkám šrouby s hákovou hlavou JORDAHL : společně s kotevními kolejnicemi JORDAHL JTA W zajišťují spolehlivý přenos zatížení v tahu a smyku šrouby s T-hlavou JORDAHL : pro běžná připojení, např. s kotevními kolejnicemi JORDAHL JTA K ozubené šrouby JORDAHL : ve spojení s ozubenými kotevními kolejnicemi JORDAHL JXA zaručují přenos zatížení ve všech směrech ozubené šrouby s dvojitým zářezem JORDAHL : k přenosu sil u za tepla válcovaných kolejnic a při statickém zatížení ve všech směrech S efektivní antikorozní ochranou. Dodávané v provedení ze žárově zinkované oceli (fv) k použití v interiérech nebo z nerezové oceli (A4) k použití venku. Výplň kotevní kolejnice z polyethylenu (PE). Kotevní kolejnice JGB jsou dodávány v délkách mm. Software: Software s intuitivním ovládáním pro správný návrh vhodných krátkých kotevních kolejnic JGB, k hospodárnému plánování a automatickému kontrolnímu výpočtu. Zdarma ke stažení na stránkách Dostupné v provedení z galvanicky pozinkované oceli (třídy pevnosti 4.6/8.8), žárově pozinkované oceli (třídy pevnosti 4.6/8.8) a nerezové oceli A4 (třídy pevnosti 50/70). Šrouby jsou dodávány v délkách 15 až 300 mm. Průměr závitu 10 až 30 mm, včetně matice. Princip připevnění a ukotvení zábradlí u balkónových desek Alternativa k provedení rohů: k dodání také rohový prvek kotevní kolejnice K použití také v úzkých parapetech a atikách s upravenou zahnutou kotevní výztuží Šrouby s T-hlavou JORDAHL např. pro kotevní kolejnice JTA K Ozubené šrouby JORDAHL např. pro ozubené kotevní kolejnice JXA a JZA Ozubené šrouby s dvojitým zářezem JORDAHL např. pro kotevní kolejnice JTA W Vhodné šrouby JORDAHL JORDAHL Kotevní kolejnice, JORDAHL Kolejnice pro upevnění zábradlí, JORDAHL Montážní kolejnice 18 19

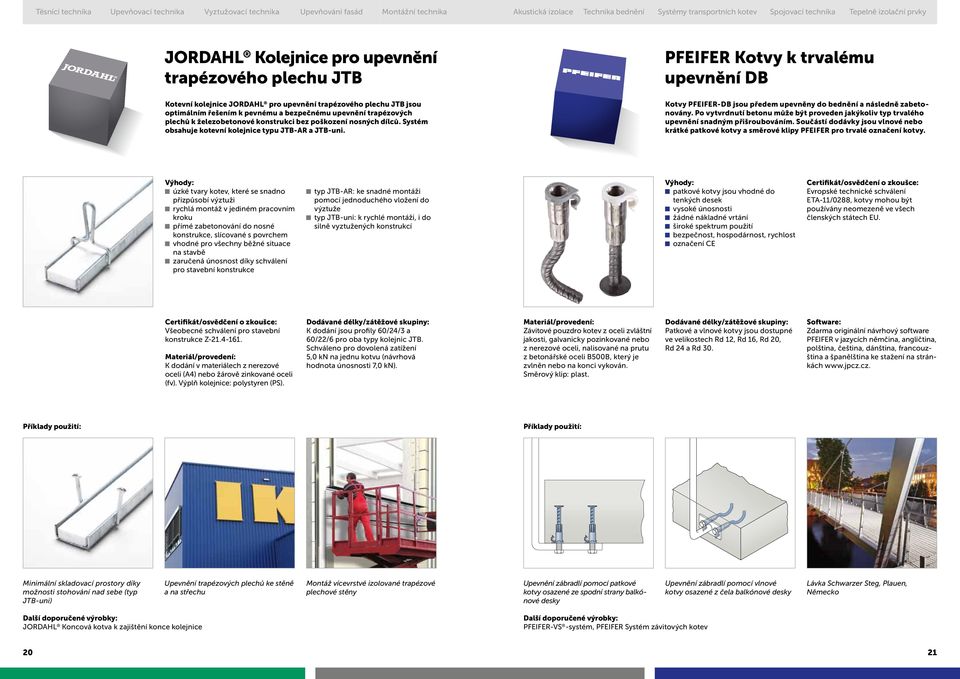

11 JORDAHL Kolejnice pro upevnění trapézového plechu JTB Kotevní kolejnice JORDAHL pro upevnění trapézového plechu JTB jsou optimálním řešením k pevnému a bezpečnému upevnění trapézových plechů k železobetonové konstrukci bez poškození nosných dílců. Systém obsahuje kotevní kolejnice typu JTB-AR a JTB-uni. PFEIFER Kotvy k trvalému upevnění DB Kotvy PFEIFER-DB jsou předem upevněny do bednění a následně zabetonovány. Po vytvrdnutí betonu může být proveden jakýkoliv typ trvalého upevnění snadným přišroubováním. Součástí dodávky jsou vlnové nebo krátké patkové kotvy a směrové klipy PFEIFER pro trvalé označení kotvy. úzké tvary kotev, které se snadno přizpůsobí výztuži rychlá montáž v jediném pracovním kroku přímé zabetonování do nosné konstrukce, slícované s povrchem vhodné pro všechny běžné situace na stavbě zaručená únosnost díky schválení pro stavební konstrukce typ JTB-AR: ke snadné montáži pomocí jednoduchého vložení do výztuže typ JTB-uni: k rychlé montáži, i do silně vyztužených konstrukcí patkové kotvy jsou vhodné do tenkých desek vysoké únosnosti žádné nákladné vrtání široké spektrum použití bezpečnost, hospodárnost, rychlost označení CE Evropské technické schválení ETA-11/0288, kotvy mohou být používány neomezeně ve všech členských státech EU. Všeobecné schválení pro stavební konstrukce Z K dodání v materiálech z nerezové oceli (A4) nebo žárově zinkované oceli (fv). Výplň kolejnice: polystyren (PS). K dodání jsou profily 60/24/3 a 60/22/6 pro oba typy kolejnic JTB. Schváleno pro dovolená zatížení 5,0 kn na jednu kotvu (návrhová hodnota únosnosti 7,0 kn). Závitové pouzdro kotev z oceli zvláštní jakosti, galvanicky pozinkované nebo z nerezové oceli, nalisované na prutu z betonářské oceli B500B, který je zvlněn nebo na konci vykován. Směrový klip: plast. Patkové a vlnové kotvy jsou dostupné ve velikostech Rd 12, Rd 16, Rd 20, Rd 24 a Rd 30. Software: Zdarma originální návrhový software PFEIFER v jazycích němčina, angličtina, polština, čeština, dánština, francouzština a španělština ke stažení na stránkách Minimální skladovací prostory díky možnosti stohování nad sebe (typ JTB-uni) Upevnění trapézových plechů ke stěně a na střechu Montáž vícevrstvé izolované trapézové plechové stěny Upevnění zábradlí pomocí patkové kotvy osazené ze spodní strany balkónové desky Upevnění zábradlí pomocí vlnové kotvy osazené z čela balkónové desky Lávka Schwarzer Steg, Plauen, Německo JORDAHL Koncová kotva k zajištění konce kolejnice PFEIFER-VS -systém, PFEIFER Systém závitových kotev 20 21

12 Těsnící technika Upevňovací technika Vyztužovací technika Upevňování fasád Montážní technika PFEIFER Kotevní pouzdra a hmoždinky Upevnění, která nepotřebují žádná technická schválení, můžete provést cenově výhodně pomocí kotevních pouzder a hmoždinek PFEIFER v různých běžných velikostech závitů. Plastové poly-hmoždinky PFEIFER jsou vhodné především k upevnění menších zátěží a nejsou náchylné ke korozi. VYZTUŽOVACÍ TECHNIKA Široké spektrum výrobků a využití: Kotevní pouzdra s příčným otvorem: k zabudování do betonových dílců, zatížení osovým tahem dostupná i s přírubou pro upevnění k bednění hřebíky Kotevní pouzdra s vlnovým zakončením dostupná i s přírubou pro upevnění k bednění hřebíky Upevňovací talířek: pro snadné upevnění kotevních pouzder hřebíky k dřevěným a plastovým bedněním Kotevní pouzdra: vyrobené z kvalitní oceli. Dostupné v provedení bez povrchové úpravy a galvanicky pozinkované. Poly-hmoždinky: Ultramid. Poly-hmoždinky: k upevnění s vysokými požadavky na antikorozní ochranu u betonových prvků Upevňovací zátka: k upevnění polyhmoždinek hřebíky k dřevěnému bednění Fixační šrouby: k rychlému a snadnému upevnění poly-hmoždinek Dodávané velikosti závitů M6 až M30 a různé varianty. Příslušenství: Upevňovací talířky PFEIFER Uzavírací zátky PFEIFER H-BAU VYLAMOVACÍ VÝZTUŽ FERBOX H-BAU VÝZTUŽ FIBERNOX V-ROD GFK H-BAU VÝZTUŽ Z NEREZOVÉ OCELI H-BAU VÝZTUŽ DO ZDIVA GRIPRIP H-BAU PŘÍSLUŠENSTVÍ K VÝZTUŽI Konstrukční upevnění s kotevními pouzdry Kotevní místa, která nemusejí být certifikována pro stavební konstrukce ve venkovním prostředí s poly-hmoždinkami JORDAHL SMYKOVÁ VÝZTUŽ JDA JORDAHL SMYKOVÁ VÝZTUŽ JDA-FT-KL JORDAHL SMYKOVÁ VÝZTUŽ JDA-S PFEIFER SYSTÉM SPOJEK VÝZTUŽE PH PFEIFER-VS -SYSTÉM PFEIFER Závitový systém, PFEIFER-VS -systém, PFEIFER Systém spojek výztuže PH 22 PFEIFER-FS-BOX 23

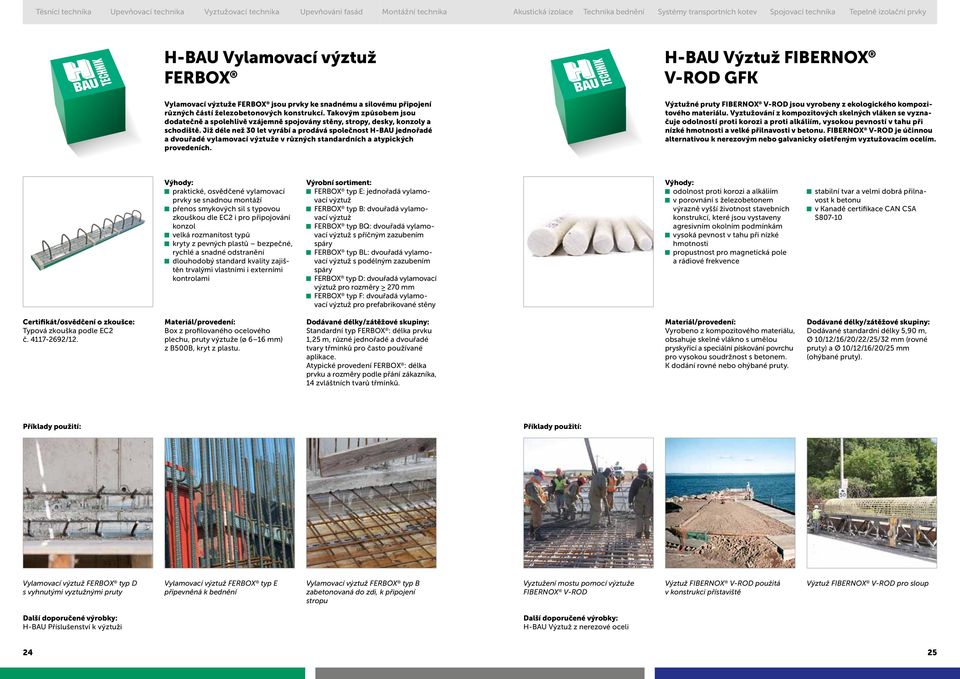

13 H-BAU Vylamovací výztuž FERBOX Vylamovací výztuže FERBOX jsou prvky ke snadnému a silovému připojení různých částí železobetonových konstrukcí. Takovým způsobem jsou dodatečně a spolehlivě vzájemně spojovány stěny, stropy, desky, konzoly a schodiště. Již déle než 30 let vyrábí a prodává společnost H-BAU jednořadé a dvouřadé vylamovací výztuže v různých standardních a atypických provedeních. H-BAU Výztuž FIBERNOX V-ROD GFK Výztužné pruty FIBERNOX V-ROD jsou vyrobeny z ekologického kompozitového materiálu. Vyztužování z kompozitových skelných vláken se vyznačuje odolností proti korozi a proti alkáliím, vysokou pevností v tahu při nízké hmotnosti a velké přilnavosti v betonu. FIBERNOX V-ROD je účinnou alternativou k nerezovým nebo galvanicky ošetřeným vyztužovacím ocelím. praktické, osvědčené vylamovací prvky se snadnou montáží přenos smykových sil s typovou zkouškou dle EC2 i pro připojování konzol velká rozmanitost typů kryty z pevných plastů bezpečné, rychlé a snadné odstranění dlouhodobý standard kvality zajištěn trvalými vlastními i externími kontrolami FERBOX typ E: jednořadá vylamovací výztuž FERBOX typ B: dvouřadá vylamovací výztuž FERBOX typ BQ: dvouřadá vylamovací výztuž s příčným zazubením spáry FERBOX typ BL: dvouřadá vylamovací výztuž s podélným zazubením spáry FERBOX typ D: dvouřadá vylamovací výztuž pro rozměry 270 mm FERBOX typ F: dvouřadá vylamovací výztuž pro prefabrikované stěny odolnost proti korozi a alkáliím v porovnání s železobetonem výrazně vyšší životnost stavebních konstrukcí, které jsou vystaveny agresivním okolním podmínkám vysoká pevnost v tahu při nízké hmotnosti propustnost pro magnetická pole a rádiové frekvence stabilní tvar a velmi dobrá přilnavost k betonu v Kanadě certifikace CAN CSA S Typová zkouška podle EC2 č /12. Box z profilovaného ocelového plechu, pruty výztuže (ø 6 16 mm) z B500B, kryt z plastu. Standardní typ FERBOX : délka prvku 1,25 m, různé jednořadé a dvouřadé tvary třmínků pro často používané aplikace. Atypické provedení FERBOX : délka prvku a rozměry podle přání zákazníka, 14 zvláštních tvarů třmínků. Vyrobeno z kompozitového materiálu, obsahuje skelné vlákno s umělou pryskyřicí a speciální pískování povrchu pro vysokou soudržnost s betonem. K dodání rovné nebo ohýbané pruty. Dodávané standardní délky 5,90 m, Ø 10/12/16/20/22/25/32 mm (rovné pruty) a Ø 10/12/16/20/25 mm (ohýbané pruty). Vylamovací výztuž FERBOX typ D s vyhnutými vyztužnými pruty Vylamovací výztuž FERBOX typ E připevněná k bednění Vylamovací výztuž FERBOX typ B zabetonovaná do zdi, k připojení stropu Vyztužení mostu pomocí výztuže FIBERNOX V-ROD Výztuž FIBERNOX V-ROD použitá v konstrukci přístaviště Výztuž FIBERNOX V-ROD pro sloup H-BAU Příslušenství k výztuži H-BAU Výztuž z nerezové oceli 24 25

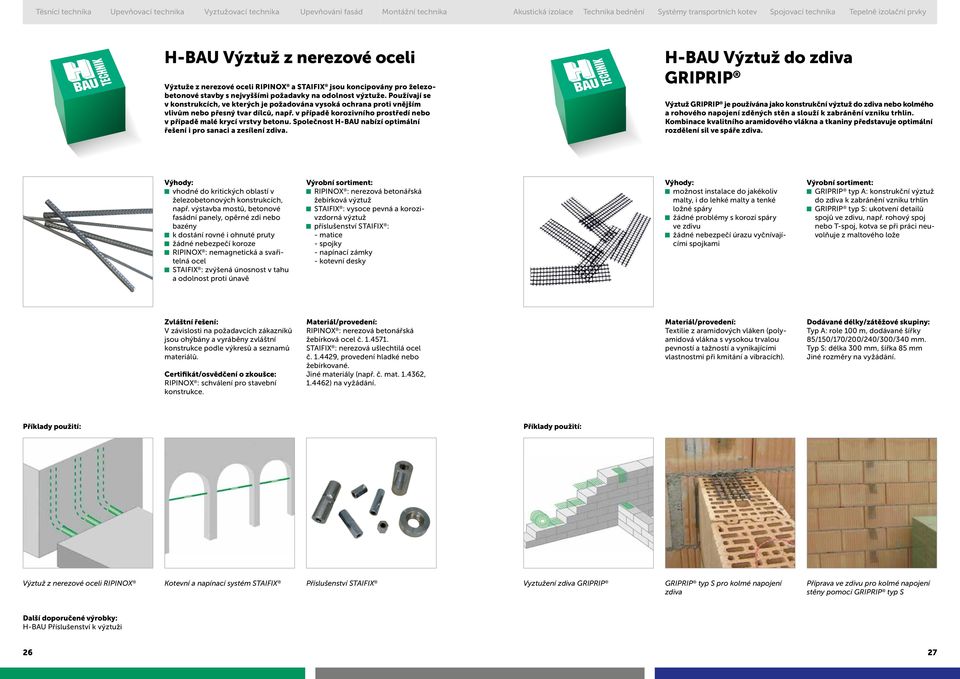

14 H-BAU Výztuž z nerezové oceli Výztuže z nerezové oceli RIPINOX a STAIFIX jsou koncipovány pro železobetonové stavby s nejvyššími požadavky na odolnost výztuže. Používají se v konstrukcích, ve kterých je požadována vysoká ochrana proti vnějším vlivům nebo přesný tvar dílců, např. v případě korozivního prostředí nebo v případě malé krycí vrstvy betonu. Společnost H-BAU nabízí optimální řešení i pro sanaci a zesílení zdiva. H-BAU Výztuž do zdiva GRIPRIP Výztuž GRIPRIP je používána jako konstrukční výztuž do zdiva nebo kolmého a rohového napojení zděných stěn a slouží k zabránění vzniku trhlin. Kombinace kvalitního aramidového vlákna a tkaniny představuje optimální rozdělení sil ve spáře zdiva. vhodné do kritických oblastí v železobetonových konstrukcích, např. výstavba mostů, betonové fasádní panely, opěrné zdi nebo bazény k dostání rovné i ohnuté pruty žádné nebezpečí koroze RIPINOX : nemagnetická a svařitelná ocel STAIFIX : zvýšená únosnost v tahu a odolnost proti únavě RIPINOX : nerezová betonářská žebírková výztuž STAIFIX : vysoce pevná a korozivzdorná výztuž příslušenství STAIFIX : - matice - spojky - napínací zámky - kotevní desky možnost instalace do jakékoliv malty, i do lehké malty a tenké ložné spáry žádné problémy s korozí spáry ve zdivu žádné nebezpečí úrazu vyčnívajícími spojkami GRIPRIP typ A: konstrukční výztuž do zdiva k zabránění vzniku trhlin GRIPRIP typ S: ukotvení detailů spojů ve zdivu, např. rohový spoj nebo T-spoj, kotva se při práci neuvolňuje z maltového lože Zvláštní řešení: V závislosti na požadavcích zákazníků jsou ohýbány a vyráběny zvláštní konstrukce podle výkresů a seznamů materiálů. RIPINOX : schválení pro stavební konstrukce. RIPINOX : nerezová betonářská žebírková ocel č STAIFIX : nerezová ušlechtilá ocel č , provedení hladké nebo žebírkované. Jiné materiály (např. č. mat , ) na vyžádání. Textilie z aramidových vláken (polyamidová vlákna s vysokou trvalou pevností a tažností a vynikajícími vlastnostmi při kmitání a vibracích). Typ A: role 100 m, dodávané šířky 85/150/170/200/240/300/340 mm. Typ S: délka 300 mm, šířka 85 mm Jiné rozměry na vyžádání. Výztuž z nerezové oceli RIPINOX Kotevní a napínací systém STAIFIX Příslušenství STAIFIX Vyztužení zdiva GRIPRIP GRIPRIP typ S pro kolmé napojení zdiva Příprava ve zdivu pro kolmé napojení stěny pomocí GRIPRIP typ S H-BAU Příslušenství k výztuži 26 27

15 H-BAU Příslušenství k výztuži JORDAHL Smyková výztuž JDA Příslušenství k betonářské výztuži je používáno jak k zajištění potřebné krycí vrstvy betonu, tak k vymezení vzdálenosti mezi výztužemi. Společnost H-BAU nabízí rozsáhlý program příslušenství k výztužím pro staveniště i výrobny prefabrikátů. Od distančních podložek z vláknobetonu, oceli nebo plastu až po vázací dráty. Smyková výztuž JORDAHL JDA je používána k přenosu vysokých smykových sil v plochých stropních deskách nad sloupy. Není třeba řešit složité bednění a výztuž, prostor je možné optimálně využít. Používá se i v základech a obsahuje kotvy s dvojitou hlavou, které jsou spojeny lištou. distanční podložky z vláknobetonu testované podle směrnice DBV na pevnost v tlaku, hloubku průsaku vody a zmrazovací cykly speciální distanční prvky vhodné ke kolmé nebo vodorovné montáži distanční podložky pro různé požadavky na povrch betonu Ocelové příslušenství: distanční podložky, vázací ocelové a nerezové dráty. Betonové distanční podložky: distanční podložky z vláknobetonu nebo litého betonu. Plastové distanční podložky: distanční podložky z extrudovaného PVC a stříkaných polyolefinů. zvýšení smykové únosnosti o 96 % v porovnání se stropními deskami bez smykové výztuže a o 50 % v porovnání se základovými deskami bez smykové výztuže nižší náročnost na bednění montáž možná shora a zespodu použití pro ploché betonové stropní desky od tloušťky 18 cm rychlá a snadná montáž malá výška konstrukce stropu díky vyšší únosnosti než v případě běžného smykového vyztužení rovný stropní podhled použití pro všechny typy a tvary sloupů a podpěr Zvláštní řešení: Flexibilní výroba je možná v závislosti na statických požadavcích. Betonové distanční podložky - bodové, liniové a plošné distanční podložky: k dodržení požadované krycí vrstvy betonu v železobetonových konstrukcích při vodorovném a svislém uložení výztuží Plastové distanční podložky - bodové, liniové a plošné distanční podložky: k dodržení požadované krycí vrstvy betonu v železobetonových konstrukcích při vodorovném a svislém uložení výztuží Ocelové příslušenství - ocelové distanční hady: distanční prvky vkládané mezi horní a spodní vrstvu výztuže - vázací pérko z pružinové oceli: k rychlému a snadnému spojování betonářské oceli - vázací a dvojité vázací dráty: ke spojování betonářské oceli Evropské technické schválení ETA-13/0136. Kotva s dvojitou hlavou: z oceli B 500. Lišta: z konstrukční oceli. Software: Návrhový software s intuitivním ovládáním: JORDAHL EXPERT navrhuje smykovou výztuž JDA nad sloupy v různých pozicích, počítá s vyztužením stropní desky a zohledňuje i otvory zasahující do smykové oblasti. Výstupem je kompletní statický výpočet. Zdarma ke stažení na stránkách Ocelový distanční had osazený mezi dvěma vrstvami výztuže Distanční podložky z vláknobetonu na svislé a vodorovné výztuži Schéma použití různých typů distančních podložek pro výztuž K lepší stabilitě můžete použít montážní lištu JDA-Q Hvězdicové uspořádání smykové výztuže kolem sloupu Montáž shora do stropních a základových desek Variantní provedení JORDAHL JDA-FT-KL 28 29

16 JORDAHL Smyková výztuž JDA-FT-KL Varianta provedení smykové výztuže JORDAHL JDA-FT-KL byla vyvinuta speciálně k použití v prefabrikovaných stropních deskách. Jednotlivé prvky JDA jsou dodávány nesmontované, tzn. kotvy, montážní lišty a distanční podložky jako kompletní konstrukční sada. PFEIFER Systém spojek výztuže PH Systém šroubových spojek výztuže zahrnuje pruty se závitovým pouzdrem a připojovací pruty s vnějším závitem v nejrůznějších tvarech provedení a nabízí ideální řešení pro trvalé spojení výztuže. Jejich pomocí je možné výztuže připojovat jednoduchým našroubováním. snadná montáž zacvaknutím žádná kolize výztuže s prvky JDA během montáže jednoznačné přiřazení barevným označením stropní panel je kompletně připravený nejsou nutné žádné dokončovací práce Příslušenství: univerzálně použitelné distanční podložky AH-FT z plastu nebo FBA z vláknobetonu Evropské technické schválení ETA-13/0136 flexibilní plánování, rychlé provedení staveb není třeba řešit přesnou délku přesahu ve spoji výztuže silový šroubový spoj výztužných prutů je nahrazením stykovaného spojení přesahem zaručený přenos plné únosnosti prutu, žádná redukce oslabením průřezu v závitu možnost realizace spojů v jedné ose, bez přesazení snadná realizace postupné betonáže součástí systému jsou i redukční spojky k redukci průměrů, spojky s pravolevým závitem nebo koncové kotvy Všeobecné schválení pro stavební konstrukce Z německého Institutu pro stavební techniku. JORDAHL Smyková výztuž JDA-S Smyková výztuž JORDAHL JDA-S zaručuje optimální přenos smykových sil s malými deformacemi ve vysoce zatížených liniových oblastech. Jsou provedeny z kotev s dvojitou hlavou, které jsou spojeny lištou. Betonářská ocel B500B. Průměry prutů 8 40 mm v délkách mm standardně, zvláštní délky na vyžádání. Příslušenství: momentový klíč PFEIFER rychlá a snadná montáž do oblastí s hustou výztuží malé deformace díky dobrému koncovému zakotvení flexibilní výroba v závislosti na statických požadavcích Zvláštní řešení: Individuální řešení na míru, přesně podle požadavků. Všeobecné schválení pro stavební konstrukce Z (na bázi EC 2). Připojení průvlaku k prefabrikovanému sloupu Použití systému spojek výztuže PH v pracovní spáře desky Připojení prefabrikovaného sloupu k monolitickému základu Distanční podložky JORDAHL z plastu nebo vláknobetonu PFEIFER-VS -systém, PFEIFER Systém patek sloupů 30 31

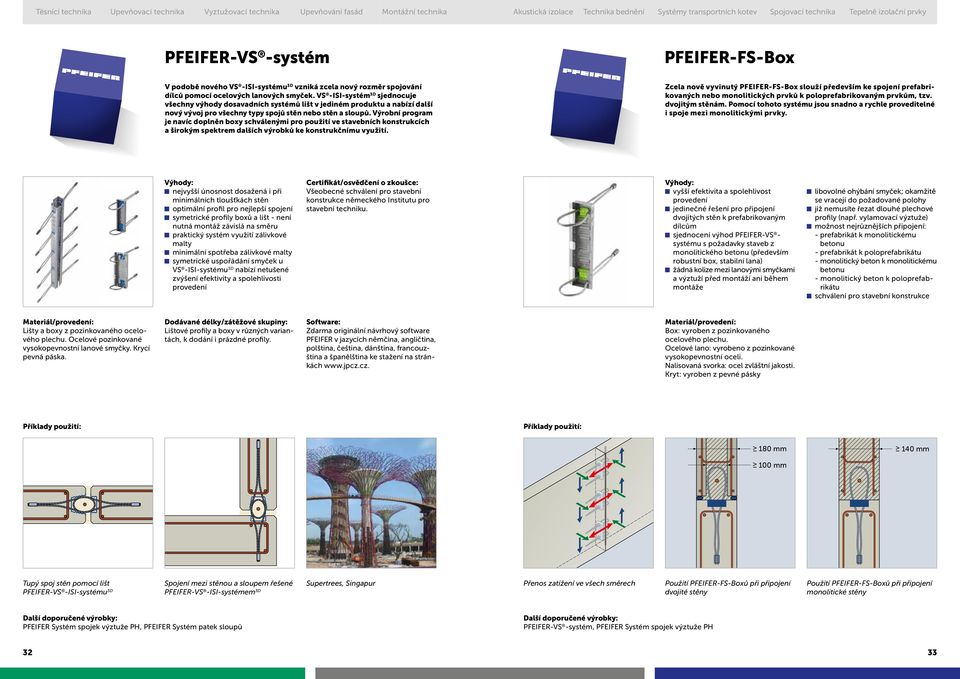

17 PFEIFER-VS -systém PFEIFER-FS-Box V podobě nového VS -ISI-systému 3D vzniká zcela nový rozměr spojování dílců pomocí ocelových lanových smyček. VS -ISI-systém 3D sjednocuje všechny výhody dosavadních systémů lišt v jediném produktu a nabízí další nový vývoj pro všechny typy spojů stěn nebo stěn a sloupů. Výrobní program je navíc doplněn boxy schválenými pro použití ve stavebních konstrukcích a širokým spektrem dalších výrobků ke konstrukčnímu využití. Zcela nově vyvinutý PFEIFER-FS-Box slouží především ke spojení prefabrikovaných nebo monolitických prvků k poloprefabrikovaným prvkům, tzv. dvojitým stěnám. Pomocí tohoto systému jsou snadno a rychle proveditelné i spoje mezi monolitickými prvky. nejvyšší únosnost dosažená i při minimálních tloušťkách stěn optimální profil pro nejlepší spojení symetrické profily boxů a lišt - není nutná montáž závislá na směru praktický systém využití zálivkové malty minimální spotřeba zálivkové malty symetrické uspořádání smyček u VS -ISI-systému 3D nabízí netušené zvýšení efektivity a spolehlivosti provedení Všeobecné schválení pro stavební konstrukce německého Institutu pro stavební techniku. vyšší efektivita a spolehlivost provedení jedinečné řešení pro připojení dvojitých stěn k prefabrikovaným dílcům sjednocení výhod PFEIFER-VS - systému s požadavky staveb z monolitického betonu (především robustní box, stabilní lana) žádná kolize mezi lanovými smyčkami a výztuží před montáží ani během montáže libovolné ohýbání smyček; okamžitě se vracejí do požadované polohy již nemusíte řezat dlouhé plechové profily (např. vylamovací výztuže) možnost nejrůznějších připojení: - prefabrikát k monolitickému betonu - prefabrikát k poloprefabrikátu - monolitický beton k monolitickému betonu - monolitický beton k poloprefabrikátu schválení pro stavební konstrukce Lišty a boxy z pozinkovaného ocelového plechu. Ocelové pozinkované vysokopevnostní lanové smyčky. Krycí pevná páska. Lištové profily a boxy v různých variantách, k dodání i prázdné profily. Software: Zdarma originální návrhový software PFEIFER v jazycích němčina, angličtina, polština, čeština, dánština, francouzština a španělština ke stažení na stránkách Box: vyroben z pozinkovaného ocelového plechu. Ocelové lano: vyrobeno z pozinkované vysokopevnostní oceli. Nalisovaná svorka: ocel zvláštní jakosti. Kryt: vyroben z pevné pásky 180 mm 140 mm 100 mm Tupý spoj stěn pomocí lišt PFEIFER-VS -ISI-systému 3D Spojení mezi stěnou a sloupem řešené PFEIFER-VS -ISI-systémem 3D Supertrees, Singapur Přenos zatížení ve všech směrech Použití PFEIFER-FS-Boxů při připojení dvojité stěny Použití PFEIFER-FS-Boxů při připojení monolitické stěny PFEIFER Systém spojek výztuže PH, PFEIFER Systém patek sloupů PFEIFER-VS -systém, PFEIFER Systém spojek výztuže PH 32 33

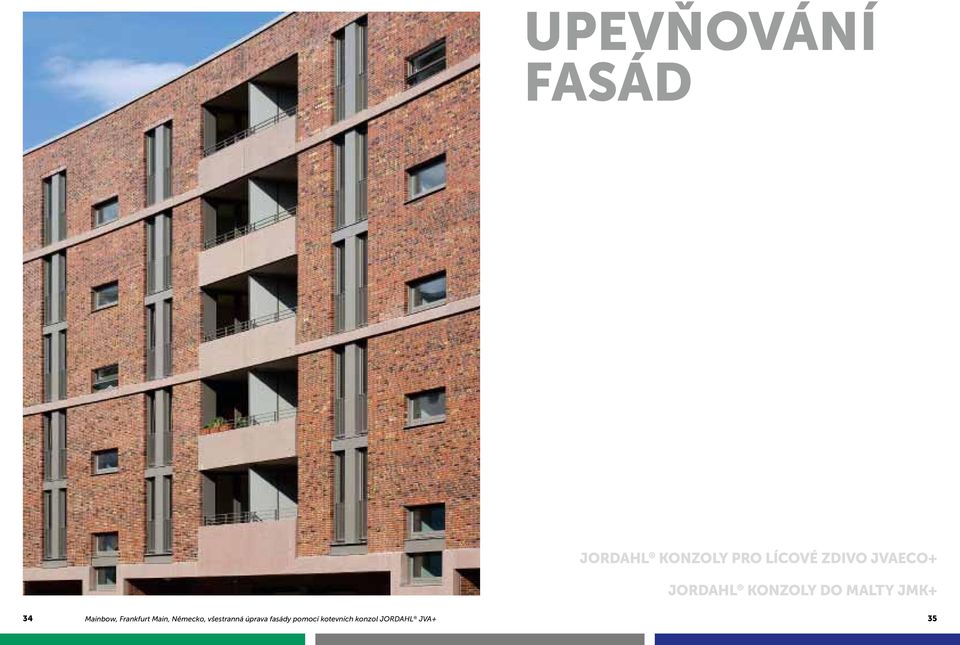

18 UPEVŇOVÁNÍ FASÁD JORDAHL KONZOLY PRO LÍCOVÉ ZDIVO JVAECO+ JORDAHL KONZOLY DO MALTY JMK+ 34 Mainbow, Frankfurt Main, Německo, všestranná úprava fasády pomocí kotevních konzol JORDAHL JVA+ 35

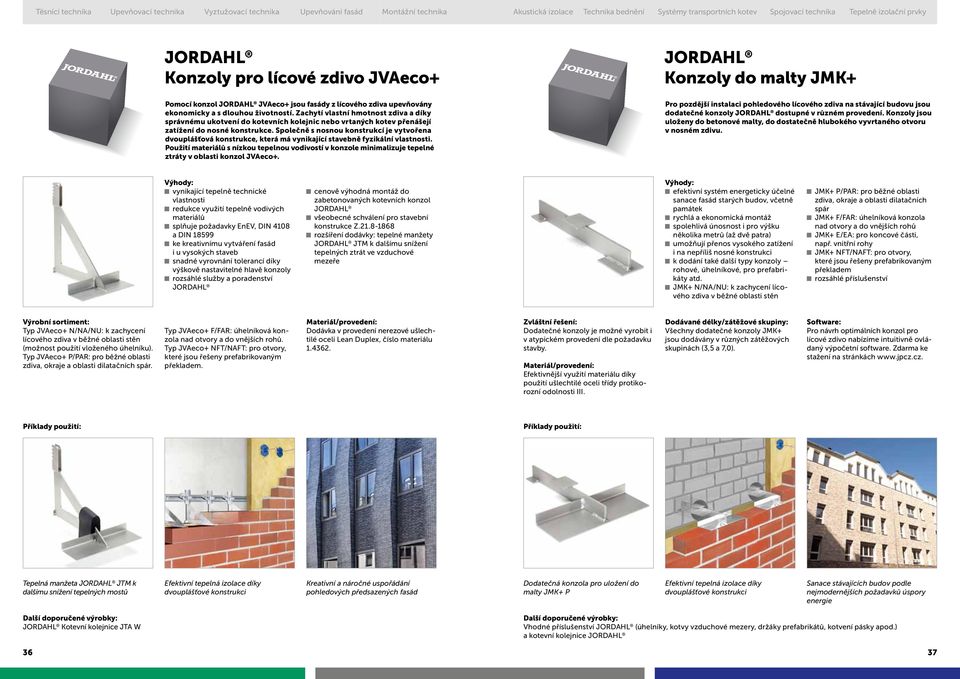

19 JORDAHL Konzoly pro lícové zdivo JVAeco+ Pomocí konzol JORDAHL JVAeco+ jsou fasády z lícového zdiva upevňovány ekonomicky a s dlouhou životností. Zachytí vlastní hmotnost zdiva a díky správnému ukotvení do kotevních kolejnic nebo vrtaných kotev přenášejí zatížení do nosné konstrukce. Společně s nosnou konstrukcí je vytvořena dvouplášťová konstrukce, která má vynikající stavebně fyzikální vlastnosti. Použití materiálů s nízkou tepelnou vodivostí v konzole minimalizuje tepelné ztráty v oblasti konzol JVAeco+. JORDAHL Konzoly do malty JMK+ Pro pozdější instalaci pohledového lícového zdiva na stávající budovu jsou dodatečné konzoly JORDAHL dostupné v různém provedení. Konzoly jsou uloženy do betonové malty, do dostatečně hlubokého vyvrtaného otvoru v nosném zdivu. vynikající tepelně technické vlastnosti redukce využití tepelně vodivých materiálů splňuje požadavky EnEV, DIN 4108 a DIN ke kreativnímu vytváření fasád i u vysokých staveb snadné vyrovnání tolerancí díky výškově nastavitelné hlavě konzoly rozsáhlé služby a poradenství JORDAHL cenově výhodná montáž do zabetonovaných kotevních konzol JORDAHL všeobecné schválení pro stavební konstrukce Z rozšíření dodávky: tepelné manžety JORDAHL JTM k dalšímu snížení tepelných ztrát ve vzduchové mezeře efektivní systém energeticky účelné sanace fasád starých budov, včetně památek rychlá a ekonomická montáž spolehlivá únosnost i pro výšku několika metrů (až dvě patra) umožňují přenos vysokého zatížení i na nepříliš nosné konstrukci k dodání také další typy konzoly rohové, úhelníkové, pro prefabrikáty atd. JMK+ N/NA/NU: k zachycení lícového zdiva v běžné oblasti stěn JMK+ P/PAR: pro běžné oblasti zdiva, okraje a oblasti dilatačních spár JMK+ F/FAR: úhelníková konzola nad otvory a do vnějších rohů JMK+ E/EA: pro koncové části, např. vnitřní rohy JMK+ NFT/NAFT: pro otvory, které jsou řešeny prefabrikovaným překladem rozsáhlé příslušenství Typ JVAeco+ N/NA/NU: k zachycení lícového zdiva v běžné oblasti stěn (možnost použití vloženého úhelníku). Typ JVAeco+ P/PAR: pro běžné oblasti zdiva, okraje a oblasti dilatačních spár. Typ JVAeco+ F/FAR: úhelníková konzola nad otvory a do vnějších rohů. Typ JVAeco+ NFT/NAFT: pro otvory, které jsou řešeny prefabrikovaným překladem. Dodávka v provedení nerezové ušlechtilé oceli Lean Duplex, číslo materiálu Zvláštní řešení: Dodatečné konzoly je možné vyrobit i v atypickém provedení dle požadavku stavby. Efektivnější využití materiálu díky použití ušlechtilé oceli třídy protikorozní odolnosti III. Všechny dodatečné konzoly JMK+ jsou dodávány v různých zátěžových skupinách (3,5 a 7,0). Software: Pro návrh optimálních konzol pro lícové zdivo nabízíme intuitivně ovládaný výpočetní software. Zdarma ke stažení na stránkách Tepelná manžeta JORDAHL JTM k dalšímu snížení tepelných mostů Efektivní tepelná izolace díky dvouplášťové konstrukci Kreativní a náročné uspořádání pohledových předsazených fasád Dodatečná konzola pro uložení do malty JMK+ P Efektivní tepelná izolace díky dvouplášťové konstrukci Sanace stávajících budov podle nejmodernějších požadavků úspory energie JORDAHL Kotevní kolejnice JTA W Vhodné příslušenství JORDAHL (úhelníky, kotvy vzduchové mezery, držáky prefabrikátů, kotvení pásky apod.) a kotevní kolejnice JORDAHL 36 37

20 MONTÁŽNÍ TECHNIKA JORDAHL MONTÁŽNÍ KOLEJNICE JM W Fotografie: Meyer Werft GmbH JORDAHL OZUBENÉ MONTÁŽNÍ KOLEJNICE JXM W 38 Meyer Werft, Papenburg, Německo, spolehlivé upevnění konstrukcí pomocí montážních kolejnic JORDAHL 39

21 JORDAHL Montážní kolejnice JM W Montážní kolejnice JORDAHL JM W tvoří spolu s vhodnými šrouby s T-hlavou a s příslušenstvím JORDAHL univerzální pevné spojení, který můžete kdykoliv upravit dle nových požadavků. Přenášejí zatížení v tahu a smyku působícím kolmo na osu kolejnice. JORDAHL Ozubené montážní kolejnice JXM W Ozubené montážní kolejnice JORDAHL JXM W tvoří spolu s vhodnými ozubenými šrouby a s příslušenstvím JORDAHL univerzální pevné spojení, které můžete kdykoliv upravit dle nových požadavků. Jsou schopné přenášet zatížení ve všech směrech. možnost přímého navaření nebo přišroubování k rámové konstrukci rychlá výměna a přemístění upevněných konstrukcí libovolné umístění instalovaných prvků, plynulé nastavení polohy možnost vyrovnání tolerancí stavby/ změna standardních rastrů variabilní vzdálenosti šroubů v podélném směru kolejnice pravoúhlé hrany kolejnice umožňují dobrou svařitelnost bez vnitřního pnutí, vysoká duktilita, možnost přenosu dynamického zatížení optimalizovaný tvar se zesílenými lemy kolejnice a velké kontaktní plochy pro vysoké utahovací momenty přímé navaření nebo přišroubování k rámové konstrukci rychlá výměna a přemístění upevněných konstrukcí libovolné umístění instalovaných prvků, plynulé nastavení polohy možnost vyrovnání tolerancí stavby/ změna standardních rastrů variabilní vzdálenosti šroubů v podélném směru lišty pravoúhlé hrany kolejnice umožňují dobrou svařitelnost bez vnitřního pnutí, vysoká duktilita, možnost přenosu dynamického zatížení optimalizovaný tvar se zesílenými lemy kolejnice a velké kontaktní plochy pro vysoké utahovací momenty svoboda při navrhování díky možnosti univerzálního zatížení ve všech směrech Zvláštní řešení: Ohnuté montážní kolejnice, dvojité profily, děrované montážní kolejnice válcované za tepla. S efektivní antikorozní ochranou. Dodávky v žárově zinkované oceli (fv), nerezové oceli (A4) a bez povrchové úpravy (wb). Dodávány jsou v pěti velikostech profilů kolejnice, v délkách 100 až 6000 mm. Vysoká únosnost. Vhodné pro statické zatížení až 40 kn (FKM), mezní zatížení až 100 kn. Zvláštní řešení: Ohnuté montážní kolejnice, dvojité profily, montážní kolejnice tvarované za studena. S efektivní antikorozní ochranou. Dodávky v žárově zinkované oceli (fv), nerezové oceli (A4) a bez povrchové úpravy (wb). Čtyři velikosti ozubených profilů pro ekonomické konstrukce, dodávané v délkách až 6000 mm. Vysoká únosnost pro zatížení až 34 kn (FKM), konstrukce s mezním zatížením až 85 kn. Profil JM W 72/48 Profil JXM W 64/44 Fotografie: Meyer Werft GmbH Dvojité profily, např. pro rámové konstrukce Navařená montážní kolejnice s individuálním barevným nátěrem Hospodárné upevnění konstrukčních prvků, např. v konstrukci kolejových vozidel Dvojité profily, např. pro rámové konstrukce Přenos zatížení ve všech směrech Ozubené montážní kolejnice k všestrannému použití, např. při stavbě lodí JORDAHL Šrouby s T-hlavou, JORDAHL Ozubené šrouby, JORDAHL Matice do kolejnic JORDAHL Ozubené šrouby 40 41

22 AKUSTICKÁ IZOLACE H-BAU PRVKY K IZOLACI KROČEJOVÉHO HLUKU 42 Schodiště v obytných budovách odhlučněné pomocí prvků k izolaci kročejového hluku H-BAU 43

23 Těsnící technika Upevňovací technika Vyztužovací technika Upevňování fasád Montážní technika H-BAU Prvky k izolaci kročejového hluku Izolačními prvky H-BAU Schall-ISO pro přerušení kročejového hluku spolehlivě odhlučníte schodiště a podesty od přilehlých konstrukcí. Jsou základním znakem kvality ve výstavbě obytných budov a jsou potřebné ke správnému provedení protihlukové ochrany podle DIN Rozsáhlý výrobní program nabízí vhodné řešení pro každý detail zabudování železobetonových schodišť a podest. TECHNIKA BEDNĚNÍ všechny prvky typově a hlukově zkoušeny značné snížení kročejového hluku, splňuje požadavky zvýšené protihlukové ochrany podle DIN 4109 velká rozmanitost typů prvky jsou dostupné k lineárnímu i bodovému připojení Schall-ISOBOX TSB: pro podesty schodišť Schall-ISOSTEP HTV: pro připojení schodišťových ramen Schall-ISODORN HQW: pro boční uložení točitých schodišť Schall-ISOTRITT Z a ZB: pro uložení prefabrikovaných schodišťových ramen Spárová izolační páska TSP: k izolace schodišťových prostor v dilatačních spárách TSB a HQW: izolační box z polyuretanové integrální pěny s elastomerovými EPDM-ložisky, nosný prvek z pozinkované oceli (HQW). HTV: izolační prvek s výztuží B500NR a integrovaným elastomerovým uložením EPDM. Z a ZB: polypropylenová pěnová hmota s integrovanými ložisky SD. TSP: role polyethylenové pěny se samolepicí zadní stranou. H-BAU BEDNĚNÍ SLOUPŮ RAPIDOBAT Točité schodiště s nosnými izolačními prvky Schall-ISODORN HQW Izolační prvek Schall-ISODORN HQW osazený ve výztuži Model schodišťového ramene s izolačním prvkem Schall-ISOSTEP HTV H-BAU BEDNÍCÍ PRVKY H-BAU PŘÍSLUŠENSTVÍ K BEDNĚNÍ 44 45

24 H-BAU Bednění sloupů RAPIDOBAT V podobě papírového bednění RAPIDOBAT nabízí společnost H-BAU systém bednění kruhových a hranatých sloupů, s možností přizpůsobení jakémukoli tvaru sloupu. Kruhové bednění je vyrobeno z vícevrstvých mimořádně pevných papírových a kartonových pásů. Navíc je vnitřní povrch bednicí trubky speciálně upravován podle požadavků architekta na pohledovost betonového povrchu. K dispozici jsou různé varianty. H-BAU Bednící prvky Ztracené bednění pro pracovní spáry nebo bednicí prvky pro okraje stropů prvky H-BAU nabízejí optimální řešení a jsou dostupné v různých provedeních pro nejrůznější účely použití. K vytvoření bednění v pracovní spáře je ideální použít přesné bednicí prvky z tahokovu, vložit je mezi výztuž a připevnit vázacím drátem. S výrobky Warmbord a Schalbord se výrazně zkrátí stavební časy pro zhotovení bednění okrajů stropů. RAPIDOBAT Cretcon HD: třída pohledového betonu PB3 až PBS integrované trhací lanko k jednoduchému odbednění recyklovatelný materiál stabilní tvar bednící formy i v případě deště k dodání také vhodné hlavice a patky RAPIDOBAT Cretcon HD: pro nejvyšší nároky na pohledový beton RAPIDOBAT Glatt: velmi hladký betonový povrch RAPIDOBAT Glatt-light: je možný mírný otisk spirály RAPIDOBAT čtverec a obdélník: bednění čtvercových a obdélníkových sloupů s velmi hladkým betonovým povrchem vysoká stabilita bednicí prvky v zazubeném provedení pro přenos vysokých smykových sil rychlé a snadné bednění okrajů stropů ekonomicky výhodné zabednění betonovaných částí Warmbord: ztracené bednění s tepelnou izolací v produktu Schalbord: rychlé a cenově výhodné bednění okrajů stropů Bednící prvky A a AX: ztracené bednění pracovních spár Zvláštní řešení: Na přání výroba kreativních a náročných zvláštních tvarů od kuželových sloupů přes elipsy a sloupy tvaru L. Bednicí trubky z recyklovatelných vícevrstvých pevných papírových pásů s vnější a vnitřní nepromokavou vrstvou. Skladové délky až 7,0 m. Standardní rozměry sloupů: Kruhový ø mm. Obdélník 175x x500 mm. Čtverec 200x x500 mm. Jiné délky a rozměry na vyžádání. Warmbord: styropor skupiny tepelné vodivosti 035. Schalbord: cementová dřevovláknitá deska. A a AX: tahokov, k dodání rovná nebo zazubená spára podle EC2 a provedení s ocelovou výztuží (AX) pro vysoké pevnostní požadavky. Warmbord: délka 1000 mm, výška mm, šířky 60/80/100 mm. Schalbord: délka 2500 mm, výška mm, tloušťka 12 mm. Bednící prvky A a AX: délka 2400 mm, výška mm. Bednění RAPIDOBAT na staveništi RAPIDOBAT Glatt, vlevo již odbedněné sloupy Bednění RAPIDOBAT šikmého sloupu, zvláštní provedení Bednící prvek A-V zazubený podle EC2 Vyztužený bednící prvek AX-R Schalbord, bednění okrajů stropů H-BAU Bednící a těsnící prvek PENTAFLEX ABS 46 47
