1 DT konfigurátor TIA na dosah Nástroje pro návrh elektrických pohonů 8.. až Unrestricted Siemens AG 06

2 Kdopak to mluví? Ing. Vladimír Mýlek Ing. Vladimír Mýlek Technicko-obchodní podpora Technicko-obchodní podpora CEE RC-CZ I DT MC GMC CEE RC-CZ I DT MC GMC 8.října 50/ Ostrava Česká republika 8.října 50/ Ostrava Česká republika Tel.: Tel.: Fax: Fax: Mobil: Mobil: vladimir.mylek@siemens.com vladimir.mylek@siemens.com siemens.com TIA na dosah /06 Strana Vladimír Mýlek / DF MC GMC

3 DT konfigurátor (Drives Technology Configurator) Výběr a dokumentace: Motorů Převodovek Měničů Pracuje On-line, není třeba instalovat Odkaz pro spuštění: Je součástí internetového obchodu Mall Siemens mall.industry.siemens.com TIA na dosah /06 Strana Vladimír Mýlek / DF MC GMC

4 DT konfigurátor - popis vlastností. Preselekce vhodného motoru, převodovky nebo měniče Navrhne pomocí výběrových dotazů vhodnou skupinu výrobku (např. Sinamics G0). Výběr konkrétního motoru, převodovky nebo měniče včetně příslušenství Výběrem konkrétních vlastností definuje objednací číslo výrobku (např. SL0.. Konverze starších motorů na nové typy Transformuje starší typy motorů na nové typy 4. Technická dokumentace 5. Rozměrové nákresy v D/D 6. Odkazy na dokumentaci TIA na dosah /06 Strana 4 Vladimír Mýlek / DF MC GMC

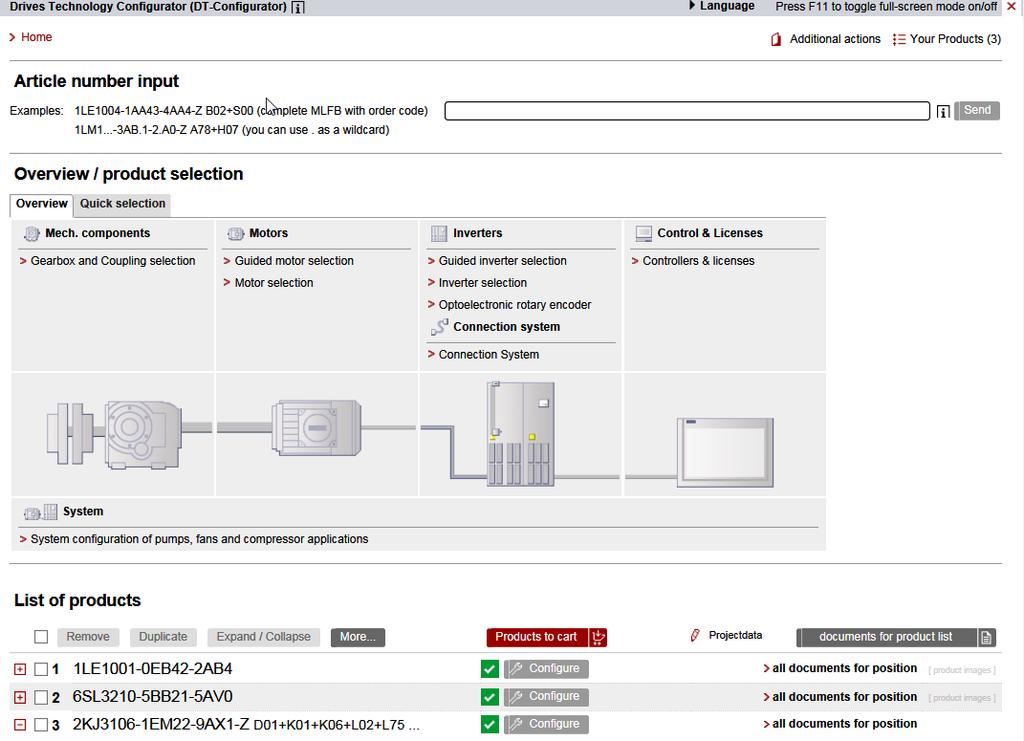

5 DT konfigurátor úvodní obrazovka Vložení objednacího čísla Dokumentace a rozměry Preselekce a výběr výrobku Seznam vybraných produktů Košík pro Mall Siemens TIA na dosah /06 Strana 5 Vladimír Mýlek / DF MC GMC

DT konfigurátor volba dalších možnosti (Additional actions) Informace o aktuální verzi konfigurátoru Uložení / Vložení vybraných výrobků z konfiguračního souboru xx.

6 DT konfigurátor volba dalších možnosti (Additional actions) Informace o aktuální verzi konfigurátoru Uložení / Vložení vybraných výrobků z konfiguračního souboru xx.ssf Výpis vybraných produktů ve formátu EXCEL a VSR (interní formát SAP) 4 Spolupráce s programem SIZER, přes export a import xml souboru Doplní hrubý výběr v SIZER o podrobnější specifikaci příslušenství 5 Převede objednací čísla starších motorů na novější 6 Kontakty k vybraným produktům TIA na dosah /06 Strana 6 Vladimír Mýlek / DF MC GMC

DT konfigurátor možnosti seznamu produktů (List of products) Vymazání vybrané položky Kopírování vybrané položky Rozložení nebo složení vybrané položky na komponenty Další funkce: Nahrání komponentů

7 DT konfigurátor možnosti seznamu produktů (List of products) Vymazání vybrané položky Kopírování vybrané položky Rozložení nebo složení vybrané položky na komponenty Další funkce: Nahrání komponentů z uložené konfigurace Uložení komponentů ze seznamu Export objednacích číse do XLS ve VSR (SAP) Spolupráce se SIZER = převzetí nebo odeslání komponent TIA na dosah /06 Strana 7 Vladimír Mýlek / DF MC GMC

DT konfigurátor možnosti seznamu produktů (List of products) Vygenerování dokumentace a rozměrů pro všechny komponenty Vygenerování dokumentace a rozměrů pro jeden komponent Data k

8 DT konfigurátor možnosti seznamu produktů (List of products) Vygenerování dokumentace a rozměrů pro všechny komponenty Vygenerování dokumentace a rozměrů pro jeden komponent Data k celé zakázce (firma, místo, budova, apod.) 4 Přesun sestavy do nákupního košíku Mall Siemens 5 Další úprava sestavy 5 Úprava počtu kusů TIA na dosah /06 Strana 8 Vladimír Mýlek / DF MC GMC

9 DT konfigurátor Generování dokumentace (Documents for product list) Výběr jazyka 4 Spuštění úlohy pro vygenerování podkladů Výběr dokumentace nebo odkazu Výpočet průběhu momentu a rychlosti startu motoru TIA na dosah /06 Strana 9 Vladimír Mýlek / DF MC GMC

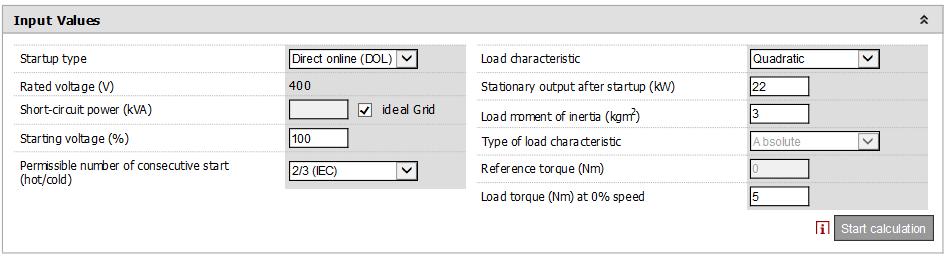

10 DT konfigurátor Startup (Rozběh), vstupní údaje Zadání vstupních údajů Spuštění výpočtu TIA na dosah /06 Strana 0 Vladimír Mýlek / DF MC GMC

11 DT konfigurátor Startup (Rozběh), výstupní tabulky a grafy Výstupní textové výsledky Momentové charakteristiky Rychlost spuštění motoru TIA na dosah /06 Strana Vladimír Mýlek / DF MC GMC

12 DT konfigurátor Další výstupy Data Rozměry D Sestavy Rozměry D TIA na dosah /06 Strana Vladimír Mýlek / DF MC GMC

13 DT konfigurátor (Drives Technology Configurator) Výběr a dokumentace: Motorů Převodovek Měničů Pracuje On-line, není třeba instalovat TIA na dosah /06 Strana Vladimír Mýlek / DF MC GMC

Děkuji za pozornost Ing. Vladimír Mýlek Ing. Vladimír Mýlek Technicko-obchodní podpora Technicko-obchodní podpora CEE RC-CZ I DT MC GMC CEE RC-CZ I DT MC GMC 8.

14 Děkuji za pozornost Ing. Vladimír Mýlek Ing. Vladimír Mýlek Technicko-obchodní podpora Technicko-obchodní podpora CEE RC-CZ I DT MC GMC CEE RC-CZ I DT MC GMC 8.října 50/ Ostrava Česká republika 8.října 50/ Ostrava Česká republika Tel.: Tel.: Fax: Fax: Mobil: Mobil: vladimir.mylek@siemens.com vladimir.mylek@siemens.com siemens.com TIA na dosah /06 Strana 4 Vladimír Mýlek / DF MC GMC
