3 DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY TYTO POKYNY USCHOVEJTE Tato příručka obsahuje důležité pokyny, které byste měli dodržovat během instalace a údržby UPS a baterií. Před spuštěním zařízení si všechny pokyny přečtěte a příručku si pro pozdější použití uschovejte. Toto je výrobek určený pro komerční a průmyslové použití v druhotném prostředí. Aby se předešlo pochybení, může být nutné vzít v potaz omezení při instalaci a další dodatečná opatření Eaton Corporation Všechna práva vyhrazena Obsah této příručky je chráněn autorským právem vydavatele a nesmí být (ani jeho části) kopírován bez písemného schválení Eaton Corporation. Zajišťování přesnosti informací, které jsou v této příručce obsaženy, byla věnována veškerá péče, za jakékoli chyby či opomenutí však nepřijímáme žádnou odpovědnost. Vyhrazujeme si právo na změny.

4 Obsah 1 Úvod Standardní funkce a vlastnosti UPS Charakteristika instalace Ovládací panel Komunikační rozhraní Režim vysoké účinnosti Pokročilá správa baterií Volitelné možnosti a příslušenství Externí bateriová skříň Paralelní systém Monitorování a komunikace Systém baterií Základní konfigurace systému Použití této příručky Konvence používané v této příručce Klasifikace CE Další informace Bezpečnostní pokyny Vybalení a instalace UPS Vytvoření plánu instalace Příprava místa instalace Požadavky na instalaci a okolní prostředí Příprava silové kabeláže UPS Příprava vodičů komunikačního rozhraní UPS systému Inspekce a vybalení skříně UPS Instalace UPS systému Úvodní informace k instalaci Složení skříně UPS z palety Instalace externího údržbového bypassu Instalace externí bateriové skříně Instalace externí silové kabeláže Instalace komunikačního rozhraní Instalace signalizačních vstupů Instalace paralelního spouštěcího řetězce (pull chain) a ovládací kabeláže CAN Instalace rozhraní MiniSlot Zapojení spínače EPO První spuštění Vyplnění kontrolní soupisky instalace... 41

5 4.10 Kontrolní soupiska instalace... Chyba! Záložka není definována. 5 Vysvětlení funkce UPS Úvodní informace k systému Samostatný UPS Provozní režimy Standardní normální režim Režim s vysokou energetickou účinností Režim bypassu Režim chodu na baterie režim zálohování Bloková schémata konfigurace systému samostatného UPS Provozní pokyny UPS Ovládací prvky a optické indikátory UPS Použití ovládacího panelu Stavové indikátory Systémové události Použití LCD a tlačítek Použití nabídky Obrazovka s mnemotechnickými symboly Použití obrazovky nabídek Ovládání systému Provoz samostatného UPS Spuštění UPS ve standardním normálním režimu Spuštění UPS v režimu bypass Přepnutí z normálního režimu do bypassu Přepnutí z bypassu do normálního režimu Přepnutí ze standardního normálního režimu do režimu HE Přepnutí z režimu HE do standardního normálního režimu Přepnutí z normálního režimu do režimu externího údržbového bypassu Přepnutí z režimu externího údržbového bypassu do normálního režimu Vypnutí UPS a odpojení chráněné zátěže Ovládání nabíječe Test baterií Použití povelu LOAD OFF Použití spínače EPO Provoz paralelně zapojených UPS Spuštění paralelního UPS systému v normálním režimu Spuštění paralelního UPS systému v režimu bypass Přepnutí z normálního režimu do režimu bypassu Přepnutí z režimu bypass do normálního režimu Vypnutí jednotlivého UPS... 68

6 6.4.6 Restart jednotlivého UPS Vypnutí UPS a chráněné zátěže Ovládání nabíječe Test baterií Použití povelu LOAD OFF Použití spínače EPO Komunikace Komunikační karty MiniSlot Monitorování vstupních signálů Údržba UPS Důležité bezpečnostní pokyny Preventivní údržba Denní údržba Měsíční údržba Periodická údržba Roční údržba Údržba baterií Recyklace použitých baterií UPS Školení údržby Specifikace produktu Typová čísla Specifikace Vstup UPS Výstup UPS Specifikace okolního prostředí UPS Záruční podmínky... 80

7 Seznam obrázků Obr. 1: UPS Eaton 93E ( kva)... 9 Obr. 2: Rozměry skříně UPS (pohledy zepředu, z boku a zezadu) Obr. 3: Rozměry skříně UPS (pohled shora a zespoda) Obr. 4: Těžiště skříně UPS Obr. 5: Odstranění přepravní zarážky Obr. 6: Propojení mezi UPS a bateriovou skříní Obr. 7: Umístění silových svorek (se stykačem proti zpětnému napájení a vstupním jističem) Obr. 8: Umístění silových svorek (se stykačem proti zpětnému napájení bez vstupního jističe) Obr. 9: Umístění svorkovnic komunikačního rozhraní Obr. 10: Přiřazení svorek svorkovnice signalizačních vstupů Obr. 11: Svorkovnice spouštěcího řetězce (pull chain) Obr. 12: Ovládací kabeláž paralelního UPS systému Obr. 13: Zapojení paralelního UPS systému Obr. 14: Zapojení svorkovnice EPO Obr. 15: Zapojení spínače EPO se zapínacím kontaktem Obr. 16: Zapojení spínače EPO s rozpínacím kontaktem Obr. 17: Základní prvky UPS systému Obr. 18: Proudové toky uvnitř UPS ve standardním normálním režimu Obr. 19: Proudové toky uvnitř UPS v režimu standardního bypassu Obr. 20: Proudové toky uvnitř UPS v režimu standardního zálohování Obr. 21: Blokové schéma UPS systému Obr. 22: Ovládací prvky a indikátory UPS Obr. 23: Jistič UPS Obr. 24: Ovládací panel UPS Obr. 25: Zóny LCD displeje Obr. 26: Hlavní nabídka a obrazovka s grafickými symboly Obr. 27: Typický vzhled obrazovky počátečního nastavení Obr. 28: Typická obrazovka ovládání systému Obr. 29: Schéma instalace externího údržbového bypassu Obr. 30: Volitelné komunikační karty (adaptéry) MiniSlot Obr. 31: Umístění protiprachových filtrů Obr. 32: Symbol WEEE Obr. 33: Symbol recyklace baterií... 77

8 Seznam tabulek Tab. 1: Hmotnosti skříně UPS Tab. 2: Volný prostor kolem skříně Tab. 3: Požadavky na volný prostor Tab. 4: Požadavky na chlazení nuceným oběhem vzduchu nebo na klimatizaci při plné zátěži Tab. 5: Ukončení externích silových kabelů na UPS Eaton 93E kva Tab. 6: Eaton 93E kVA - Vstupní a výstupní jmenovité hodnoty napětí a proudů a doporučení pro externí kabeláž Tab. 7: Doporučené jmenovité hodnoty externích jističů Tab. 8: Zapojení signalizačních vstupů Tab. 9: Zapojení spouštěcího řetězce do svorkovnice (pull chain) Tab. 10: Zapojení EPO tabulka Tab. 11: Zapojení EPO tabulka Tab. 12: Zapojení EPO tabulka Tab. 13: Bloková schémata konfigurace Tab. 14: Mapa nabídky funkcí displeje Tab. 15: Struktura nabídky UPS Tab. 16: Nabídka povelů týkajících se provozu systému Tab. 17: Typická hlášení stavu systému Tab. 18: Typová čísla Tab. 19: Vstupní parametry UPS Tab. 20: Výstupní parametry UPS Tab. 21: Specifikace parametrů okolního prostředí UPS... 79

9 1 Úvod Zdroj nepřerušeného (záložního) napájení UPS Eaton 93E kva je třífázový, polovodičový napájecí zroj se skutečnou online dvojitou konverzí,beztransformátorová technologie a poskytuje upravené a nepřerušené AC napájení zátěži, která je na něj připojena a chrání tuto zátěž před výpadky napájení. UPS Eaton 93E kva poskytuje online ochranu napájení zabraňující ztrátě cenných elektronických informací, minimalizuje výpadky zařízení a snižuje negativní vliv neočekávaných poruch napájení na připojená zařízení. UPS Eaton 93E kva nepřetržitě monitoruje napájecí přívod z elektrorozvodné sítě a odstraňuje přepětí, špičky, poklesy a další nepravidelnosti, které jsou komerční veřejné rozvodné síti vlastní. UPS spolupracuje s rozvodným systémem budovy a dodává čisté, konzistentní napájení, jaké potřebují citlivá elektronická zařízení pro svou spolehlivou činnost. Při poklesu napětí, jeho výpadku a jiných nepravidelnostech poskytují baterie UPS nouzové napájení zabezpečující činnost připojené zátěže. UPS je umístěn v jedné samostatně stojící skříni s bezpečnostními kryty za dveřmi, zajišťujícími ochranu před nebezpečným napětím. Na Obr. 1 je znázorněn UPS Eaton 93E ( kva). UPOZORNĚNÍ UPOZORNĚNÍ!: Prvé spuštění a provozní zkoušky musí provést kvalifikovaní pracovníci servisu autorizovaní společností Eaton. Při nerespektování přestanou platit záruční podmínky uvedené v Kapitole 10. Služba prvého spuštění a provozních zkoušek je nabízena jako součást kontraktu na UPS. Servisní středisko Eaton kontaktujte v předstihu, abyste si zajistili vámi preferované datum spuštění. Obr. 1: UPS Eaton 93E ( kva) kva 9

10 kva 10

11 1.1 Standardní funkce a vlastnosti UPS UPS se vyznačuje řadou standardních funkcí a vlastností, které zajišťují ekonomickou a trvale spolehlivou ochranu napájení. Tato kapitola poskytuje stručný přehled standardních charakteristik UPS Charakteristika instalace Silová kabeláž může být přivedena spodem, nebo vrchem skříně s připojením na snadno přístupné svorky. Ovládací kabeláž prochází pravým panelem skříně a musí být instalována v souladu s místními předpisy pro elektrické instalace a v souladu se správným postupem instalace Ovládací panel Ovládací panel je umístěn na čelní straně UPS. Obsahuje LCD displej (s tekutými krystaly) a tlačítka pro ovládání činnosti UPS a pro zobrazení stavu UPS systému. Další informace jsou uvedeny v Kapitole 6: Provozní pokyny UPS Komunikační rozhraní Monitorované signalizační vstupy Na UPS jsou k dispozici až 3 vstupy, na které lze připojit kontakty poplachového systému budovy. Některé systémové konfigurace mohou omezit počet vstupů, které jsou k dispozici. UPS tyto vstupy monitoruje spolu s monitorováním svého stavu. Více informací je v Kapitole 7: Komunikace. Komunikační zásuvné pozice MiniSlot Standardní vybavení má 2 komunikační pozice. Do pozic mohou být kdykoli za provozu zasunuty 1 až 2 volitelné komunikační karty MiniSlot. Karty MiniSlot se instalují snadno z čelní strany UPS (za dveřmi) a lze je zasunout za provozu. Další informace jsou v Kapitole 7: Komunikace Režim vysoké účinnosti UPS Eaton řady 93E nabízejí volbu normálního režimu s vysokou účinností (HE) s přechodem na dvojitou konverzi. Tento režim umožňuje činnost UPS v režimu interního bypassu a dovolí, aby UPS Eaton 93E dosáhl podstatně vyšší energetické účinnosti a přitom stále chránil připojená zařízení. Informaci o tom, jak nastavit UPS, aby pracoval v režimu s vysokou účinností, naleznete v Kapitole 6: Provozní pokyny UPS Pokročilá správa baterií Třístupňový systém nabíjení prodlužuje životnost baterií tím, že optimalizuje čas dobíjení. Chrání též baterie před poškozením vysokým nabíjecím proudem a zvlněním proudu střídače. Nabíjení vysokým proudem může přehřát baterie a poškodit je. 1.2 Volitelné možnosti a příslušenství Na následující volitelné možnosti a příslušenství se zeptejte svého obchodního zástupce Eaton Externí bateriová skříň Ochrana napájení pomocí zálohování z baterií je provedena tak, že UPS systém je vybaven až 4 externími bateriovými skříněmi (EBC) obsahujícími hermeticky uzavřené bezúdržbové olověné akumulátory s přetlakovým ventilem. EBC je samostatně stojící skříň, navržená tak, aby mohla být instalována jako součást UPS systému. Skříň však může být instalována i odděleně od skříně UPS kva 11

12 1.2.2 Paralelní systém Paralelní systém mohou tvořit až 3+1 UPS, čímž se získá kapacita a/nebo redundantní konfigurace. Sdílením zátěže v takovém systému vzroste jeho kapacita a schopnost poskytovat v závislosti na zátěži záložní napájení nad rámec samostatné UPS. Navíc, pokud je jeden UPS vyřazen z činnosti kvůli údržbě, nebo závadám v jeho činnosti, pokračuje redundantní konfigurace UPS v nepřerušeném napájení kritické zátěže. Propojovací můstek interní komunikace CAN bridge (Controller Area Network) zajišťuje v paralelním systému komunikaci pro účely měření systému a řízení jeho provozního režimu. Paralelní systém sestává z 2 až 4 UPS, z nichž každý je vybaven CAN bridge-interní komunikací pro paralelní řazení a společným výstupním paralelním rozvaděčem, ve kterém se stýkají a kontrolují výstupy jednotlivých UPS. Výstupní paralelní rozvaděč musí obsahovat pro každý paralelně řazený UPS jističe výstupu (MOB) Module Output Breakers se zdvojenými pomocnými kontakty pro ovládání systému. Bez zdvojených pomocných kontaktů MOB by se nemohly UPS pro potřeby servisních prací přepínat do režimu bypass individuálně. Do režimu bypassu by se místo toho přepnuly všechny UPS, nikoli pouze ten, který vyžaduje servisní zásah, a snížila by se spolehlivost ochrany kritické zátěže. Se zdvojenými pomocnými kontakty MOB může být do režimu bypassu uveden pouze jeden UPS, zatímco ostatní nadále napájí zátěž, pokud ovšem na to stačí kapacita jejich výkonových modulů. MOB musí odpojit všechny tři fázové vodiče i nulový vodič Monitorování a komunikace Karty (adaptéry) MiniSlot patří mezi volitelné příslušenství a podporují několik komunikačních protokolů, jako je WEB/SNMP, RELAY / RS232 a ModBus. Další informace k funkcím monitorování a komunikace jsou uvedeny v Kapitole 7: Komunikace. 1.3 Systém baterií Systém baterií je umístěn v externí skříni. Baterie poskytují nouzové krátkodobé zálohování k zabezpečení provozu při poklesu napětí, výpadku a jiných nepravidelnostech, vyskytujících se v komerčních elektrorozvodných sítích. Systém využívá olověné akumulátory se separátorem, jako elektrolytem. 1.4 Základní konfigurace systému Jsou možné následující základní konfigurace UPS systému: Samostatný UPS s jednou až čtyřmi externími bateriovými skříněmi Samostatný UPS s příslušenstvím a externí bateriovou skříní Konfigurace UPS systému může být rozšířena připojením volitelného příslušenství, jako např. nouzového odpojení na dálku (EPO Emergency Power Off) nebo komunikačních karet/adaptérů MiniSlot. 1.5 Použití této příručky Tato příručka popisuje postup instalace a provoz UPS Eaton 93E kva. Procedury a postupy zde popsané si přečtěte a vynasnažte se jim porozumět. Zajistí vám to bezproblémovou instalaci a provoz UPS. Zejména se do detailů seznamte s funkcí a ovládáním EPO (Remote EPO), což je nástroj k vypnutí UPS na dálku v nouzových situacích viz Sekce Použití spínače EPO. Informace v této příručce jsou rozděleny do Sekcí a Kapitol. To, které části této příručky je třeba číst je dáno systémem, volitelnými možnostmi, a instalovaným příslušenstvím. Minimálně je třeba přečíst a prostudovat Kapitolu 1 až 4 a Kapitolu 6. Popis každé procedury si přečtěte předtím, než ji začnete provádět. Aplikujte pouze ty procedury, které se vztahují k instalovanému, nebo provozovanému systému kva 12

13 1.6 Konvence používané v této příručce V tomto dokumentu se používají následující typy konvencí: Tučné písmo zvýrazňuje důležité pojmy v textu, klíčové termíny v postupech, procedurách a nabízených možnostech, nebo představuje povely nebo možnosti, které zapisujete nebo zadáváte po výzvě. Kurzíva zvýrazňuje poznámky a nové pojmy v případě, že jsou definovány. Písmo na displeji představuje informaci, která se objeví na obrazovce, nebo LCD displeji Ikona Popis Upozornění má za cíl zvýšit vaši pozornost na důležité funkční vlastnosti nebo pokyny UPOZORNĚNÍ [klávesa] Hranaté závorky jsou použity při odkazu na určitou klávesu, jako např. [Enter ] nebo [Ctrl ] V této příručce se termín UPS vztahuje pouze ke skříni UPS a jejím vnitřním prvkům. Termín UPS systém se vztahuje k celému systému ochrany napájení skříni UPS, bateriové skříni a instalovaným volitelným příslušenstvím. Výraz seřadit a srovnat se vztahuje na skříně, které jsou fyzicky spojeny s UPS, a kabeláž mezi nimi je interní. Výraz samostatně stojící se vztahuje na skříně, které nejsou s UPS fyzicky spojeny, a jejich propojení je provedeno vnější kabeláží dodanou externí smluvní stranou. 1.7 Klasifikace CE Výrobek je opatřen značkami CE v souladu s následujícími evropskými direktivami: Direktiva LVD (Bezpečnost) 73/23/EEC a 93/68/EEC Direktiva EMC 89/336/EEC, 93/68/EEC, a 92/31/EEC Prohlášení o shodě s dohodnutými standardy UPS a normami EN (Bezpečnost) a EN (EMC) jsou k dispozici na vyžádání u vašeho lokálního zastoupení Eaton nebo autorizovaného partnera. 1.8 Další informace Další informace o UPS produktu získáte z nejnovějších aktualizací příručky UPS Eaton 93E kva a z její nejnovější verze. V příručce Instalace externí bateriové skříně jsou následující doplňující informace: Pokyny pro instalaci, včetně přípravy místa instalace, plánování instalace, kabeláže a bezpečnostní pokyny, detailní obrázky skříní s jejich rozměry a umístěním svorkovnic kva 13

14 Kopie těchto dokumentů získáte na základě informací uvedených na stránkách nebo se obraťte na servisní středisko Eaton. Pokud budete potřebovat pomoc s kterýmkoli z následujících problémů: Časový rozvrh počátečního spuštění Poloha kontaktních míst v regionu Dotazy k jakýmkoli informacím uvedeným v této příručce Otázky, na které tato příručka neposkytuje odpověď Zavolejte do svého lokálního servisního střediska. 2 Bezpečnostní pokyny DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY TYTO POKYNY USCHOVEJTE Tento dokument obsahuje důležité pokyny, které je třeba respektovat při instalaci, provozu a údržbě UPS a baterií. Před zahájením provozu zařízení si všechny pokyny přečtěte. Příručku uschovejte pro pozdější použití. UPS je provozován s napájením z elektrorozvodné sítě, z baterií a z bypassu. Obsahuje součásti, kterými tečou vysoké proudy a na kterých se vyskytují vysoká napětí. Správně nainstalovaný UPS je uzemněn a jeho krytí proti úrazu elektrickým proudem a vniknutím cizích předmětů je v třídě IP20. UPS je nicméně sofistikovaný napájecí systém a instalovat a provádět na něm servisní práce může pouze kvalifikovaný personál. NEBEZPEČÍ Na tomto UPS se vyskytují ŽIVOTU NEBEZPEČNÁ NAPĚTÍ. Jakékoli opravy a servis smí provádět pouze AUTORIZOVANÍ SERVISNÍ PRACOVNÍCI. Uvnitř UPS nejsou ŽÁDNÉ DÍLY ČI SOUČÁSTKY, NA KTERÝCH BY MOHL SERVIS PROVÁDĚT UŽIVATEL kva 14

15 VAROVÁNÍ UPS je napájen svým vlastním zdrojem energie (baterie). Na výstupních svorkách může být napětí, i když je UPS odpojen od AC napájení z elektrorozvodné sítě. Aby se snížilo riziko požáru, nebo úrazu elektrickým proudem instalujte tento UPS ve vnitřním prostředí s regulovanou teplotou a vlhkostí a bez přítomnosti znečišťujících vodivých částic. Okolní teplota nesmí překročit 40 o C. UPS neprovozujte v blízkosti vody nebo v prostředí s nadměrnou vlhkostí (max. 95%). Systém není určen pro provoz ve venkovním prostředí. V důsledku připojené zátěže může vzniknout vysoký svodový proud. Kvůli bezpečnosti a správné funkci USP je vyžadováno uzemnění. Funkci UPS nekontrolujte pomocí žádného úkonu, který by při zapojené zátěži zahrnoval odpojení uzemnění. Před instalací nebo servisním zásahem zajistěte odpojení veškerých napájecích zdrojů. U paralelního systému mohou být výstupní svorky pod napětím, i když je UPS vypnut. Při instalaci, nebo servisním zásahu zajistěte trvalým připojením PE vodiče uzemnění systému. Baterie představují riziko úrazu elektrickým proudem nebo riziko popálenin z důvodu vysokého zkratového proudu. Je třeba dodržovat následující preventivní opatření: 1) sejměte náramkové hodinky, prsteny a jiné kovové předměty, 2) používejte nástroje s patřičnou izolací, 3) na horní plochu baterií nepokládejte nástroje ani kovové předměty, 4) navlékněte si gumové rukavice a obujte gumové holínky. RIZIKO VYSOKÉ ELEKTRICKÉ ENERGIE. Nepokoušejte se upravovat jakoukoli kabeláž, nebo konektory baterií. Takový krok může způsobit zranění. Baterie neotevírejte, ani nepoškozujte. Uniklý elektrolyt je škodlivý pro kůži a oči. Může být jedovatý. UPS není vhodný pro zapojení do soustavy s izolovanou zemí (IT), nebo do třífázové rozvodné soustavy s uzemněnou jednou fází kva 15

16 VÝSTRAHA Instalace či servisní práce musí provádět kvalifikovaní servisní pracovníci, obeznámení s obsluhou baterií a preventivními opatřeními. Neautorizovaným osobám je třeba zabránit v přístupu k bateriím. Před instalací, nebo výměnou baterií vezměte v úvahu veškerá varování, nebezpečí a upozornění. NEODPOJUJTE BATERIE, je-li UPS v režimu zálohování (chodu na baterie). Před připojením napájecího zdroje se seznamte s pokyny pro instalaci. Při výměně baterií za nesprávný typ riskujete explozi. Opotřebené baterie likvidujte podle návodu. Baterie nahrazujte stejným typem se stejným počtem článků, jako byly instalovány v UPS. Před zapojováním, nebo odpojováním svorkovnic odpojte nabíječ baterie. Zjistěte, zda baterie není nedopatřením uzemněna. Pokud ano, uzemnění odpojte. Dotyk s kteroukoli částí uzemněné baterie představuje riziko úrazu elektrickým proudem. Riziko se sníží, pokud před prací na bateriích uzemnění odpojíte. Baterie je třeba likvidovat patřičným způsobem. Řiďte se přitom místními předpisy a respektujte požadavky v nich uvedené. Baterie nevystavujte ohni. Mohou explodovat. Dveře UPS udržujte zavřené a krycí panely nainstalované. Zajišťují správné proudění chladícího vzduchu a chrání obsluhu před nebezpečnými napětími uvnitř jednotky. UPS neinstalujte ani neprovozujte v blízkosti plynových, nebo elektrických topidel. Provozní prostředí je třeba udržovat v mezích uvedených v této příručce. V okolí UPS udržujte pořádek, čistotu a zabraňte přítomnosti nadměrné vlhkosti. Věnujte pozornost upozorněním typu DANGER, CAUTION, WARNING (nebezpečí, výstraha a varování), která jsou vyznačena uvnitř zařízení a na jeho vnějšku. VÝSTRAHA Tento výrobek je navržen pro komerční a průmyslové použití. V domácím prostředí může způsobovat rušení, v důsledku kterého může být po uživateli požadováno přijetí dodatečných opatření kva 16

17 3 Vybalení a instalace UPS Při instalaci UPS postupujte podle následujících základních kroků: 1. Vytvořte plán instalace UPS systému (viz Kapitola 3) 2. Připravte své místo instalace UPS systému (Kapitola 3) 3. Vybalte a prohlédněte skříň UPS (Kapitola 3) 4. Vyložte a instalujte skříň UPS a zapojte kabely do systému (Kapitola 4) 5. Instalujte příslušné funkční vybavení, příslušenství a volitelné možnosti (Kapitola 4) 6. Vyplňte kontrolní soupisku instalace (Kapitola 4) 7. Zajistěte, aby pracovníci autorizovaného servisního střediska provedli předběžné provozní zkoušky a první spuštění systému. UPOZORNĚNÍ Prvé spuštění a provozní testy paralelních systémů, nebo instalací s externími skříněmi musí provést technik s autorizací servisních služeb Eaton. Jinak záruční podmínky uvedené v Kapitole 10 Záruční podmínky pozbydou platnost. Služba prvého spuštění a provozních testů je nabízena jako součást prodejního kontraktu na UPS. Kontaktujte v předstihu své servisní středisko Eaton, abyste si rezervovali preferovaný termín spuštění. VÝSTRAHA Je třeba zajistit, aby během instalace nemohl být na UPS připojen žádný napájecí přívod z rozvodné sítě. VAROVÁNÍ Instalaci smí provádět pouze kvalifikovaní technici v souladu s platnými bezpečnostními předpisy. UPS není použitelný v rozvodných soustavách IT (izolovaná zem). 3.1 Vytvoření plánu instalace Před instalací UPS systému si přečtěte tuto příručku a posuďte, nakolik se informace v ní obsažené vztahují na instalovaný systém. Pomocí postupů a vyobrazení v Sekci 3.2 a v Kapitole 4 Instalace UPS systému vytvořte logický plán instalace. 3.2 Příprava místa instalace Aby UPS systém pracoval nejefektivněji, musí místo instalace splňovat požadavky na okolní prostředí, uvedené v této příručce. Pokud má být UPS provozován v nadmořské výšce více, jak 1000 m, obraťte se na servisní středisko Eaton a vyžádejte si důležité informace nutné pro provoz v těchto podmínkách kva 17

18 Místo instalace musí splňovat požadavky na únosnost podlahy, světlou výšku a klimatické požadavky uvedené v této příručce Požadavky na instalaci a okolní prostředí Instalace UPS systému musí probíhat podle následujících pravidel: Systém musí být instalován na podlaží, vhodném pro elektronická zařízení a výpočetní techniku. Systém je vhodný k montáži pouze na betonový, nebo jiný nehořlavý povrch. Systém musí být instalován ve vnitřním prostředí bez vodivých nečistot a s regulovanou teplotou a vlhkostí. UPS systém může být instalován pouze v rozvodných soustavách TN, nebo TT. Nerespektování těchto pravidel může způsobit ztrátu platnosti záručních podmínek. Provozní prostředí UPS musí splňovat požadavky na únosnost podlahy, uvedené v Sekci Požadavky na instalaci a okolní prostředí a rozměrové požadavky uvedené na Obr. 2 Rozměry skříně UPS (pohled zepředu, zprava a zezadu). Rozměry jsou uvedeny v milimetrech. Eaton 93E Eaton 93E Přepravní hmotnost 1090 kg 1090 kg Instalovaná hmotnost 970 kg 970 kg Tab. 1: Hmotnosti skříně UPS Skříň UPS pro regulaci teploty součástí uvnitř skříně využívá chlazení s nucenou výměnou vzduchu. Vstupy chladícího vzduchu jsou na přední straně skříně a výstupy jsou vzadu. Před a za skříní ponechte prostor pro správnou cirkulaci vzduchu. Rozměry volného prostoru požadovaného kolem skříně UPS jsou uvedeny v Tabulce 2: Volný prostor kolem skříně UPS a v Tabulce 3: Požadavky na volný prostor. Nad UPS Před přední stranou UPS Za zadní stranou UPS Vedle pravé strany UPS Vedle levé strany UPS Volný prostor 300 mm pracovního prostoru 900 mm pracovního prostoru Viz. Tab.3 Požadavky na volný prostor Viz. Tab.3 Požadavky na volný prostor Viz. Tab.3 Požadavky na volný prostor Tab. 2: Okolní prostor kolem skříně Základní požadavky na prostředí, ve kterém je UPS provozován jsou následující: Rozsah okolních teplot: 0 40 o C Doporučený rozsah provozních teplot: o C Maximální relativní vlhkost: 95%, bez kondenzace kva 18

19 A: 93E Požadované mezery pro paralelní vedle sebe stojící UPS, nebo pro UPS a vedlejší PDU Okolní teplota 300 kva 400 kva D1 (mm) D2 (mm) D1 (mm) D2 (mm) 25 o C >= 250 >= o C >= 300 >= 150 <= o C >= 400 >= 150 <= o C >= 500 >= 250 B: 93E Doporučené mezery mezi UPS a vedle stojící externí bateriovou skříní Okolní teplota 300 kva 400 kva 25 o C D1 (mm) D3 (mm) D1 (mm) D3 (mm) >= 600 >= 2500 >= 600 >= 2500 >= 800 >= 2000 >= 800 >= 2000 >= 1000 >= 1200 >= 1000 >= 1200 Tab. 3: Požadavky na volný prostor Pozn.: D1 vzdálenost k zadní stěně. D2 mezera mezi vedle stojícími paralelními UPS, nebo mezi UPS a vedlejším rozváděčem PDU. Paralelní UPS musí být umístěny co nejblíže u sebe. D3 mezera mezi UPS a bateriovou skříní kva 19

20 Pohled zepředu Pohled zprava Pohled zezadu Rozměry jsou v milimetrech. Obr. 2: Rozměry skříně UPS (pohledy zepředu, z boku a zezadu) Pohled shora Pohled zespoda Rozměry jsou v milimetrech. Obr. 3: Rozměry skříně UPS (pohled shora a zespod) kva 20

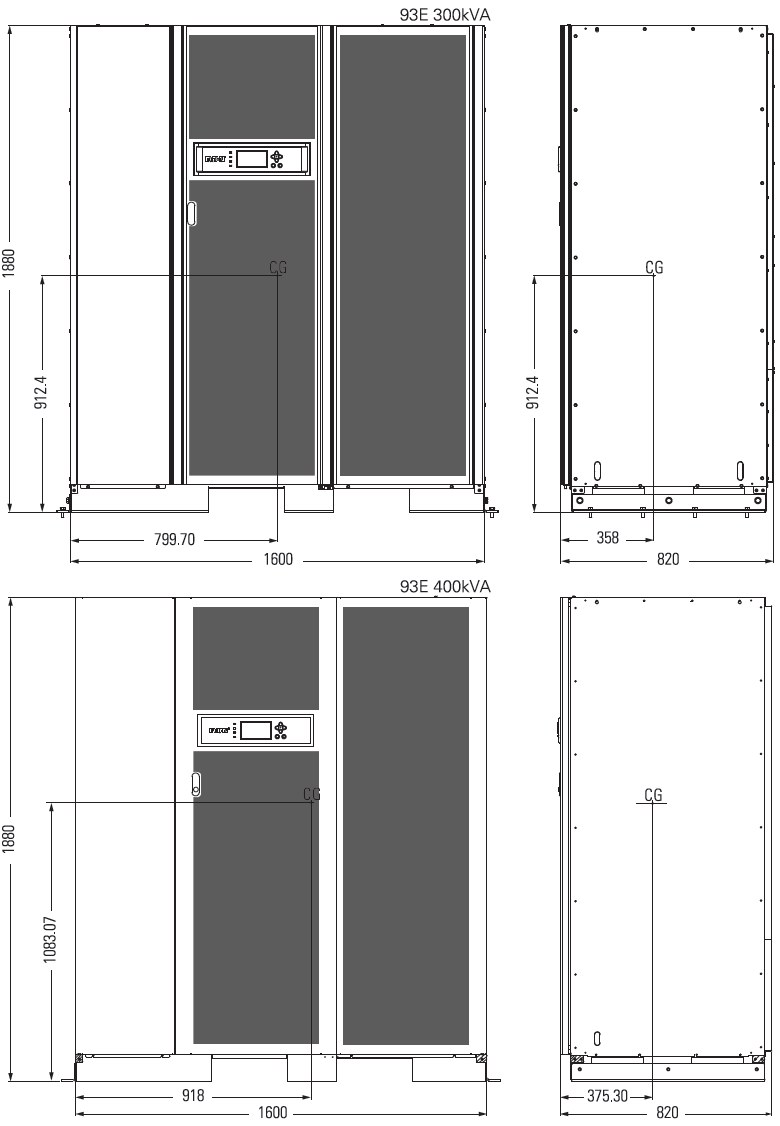

21 Pohled zepředu Pohled zprava Rozměry jsou v milimetrech. Obr. 4: Těžiště skříně UPS kva 21

22 VÝSTRAHA Pokud jsou baterie systému umístěny ve stejné místnosti jako UPS, je třeba v případě, že požadavky výrobce baterií na okolní prostředí jsou přísnější, než požadavky samotného UPS, respektovat požadavky výrobce baterií. Provozní teplota přesahující doporučený rozsah bude mít za následek snížení životnosti baterií a jejich kapacity a může způsobit propadnutí záruky na baterie. Požadavky UPS na cirkulaci vzduchu jsou uvedeny v Tabulce 4: Požadavky na chlazení nuceným oběhem vzduchu nebo na klimatizaci při plné zátěži. Model Výkon Vstupní a výstupní napětí Výkonové ztráty Eaton 93E kva 380/380; 400/400; 415/415 VAC 18,2 kw Eaton 93E kva 380/380; 400/400; 415/415 VAC 24,2 kw Tab. 4: Požadavky na chlazení nuceným oběhem vzduchu nebo na klimatizaci při plné zátěži Příprava silové kabeláže UPS Instalace UPS systému musí probíhat podle následujících pravidel: Systém musí být instalován na podlaží vhodném pro výpočetní techniku nebo elektronická zařízení. Systém musí být instalován ve vnitřním prostředí s regulovanou teplotou a vlhkostí a bez vodivých nečistot Nerespektování těchto pravidel může způsobit ztrátu platnosti záručních podmínek. Provozní prostředí UPS musí splňovat požadavky na únosnost podlahy, uvedené v Tabulce 1: Hmotnosti skříně UPS a rozměrové požadavky uvedené na Obr.2: Rozměry skříně UPS (pohled zepředu, zprava a zezadu). Rozměry jsou uvedeny v milimetrech. VAROVÁNÍ VYSOKÁ HODNOTA DOTYKOVÉHO PROUDU. PŘED ZAPOJENÍM NAPÁJECÍHO NAPĚTÍ JE ŽIVOTNĚ DŮLEŽITÉ PŘIPOJIT UZEMNĚNÍ. V důsledku připojené zátěže může vzniknout vysoký svodový proud. Pro správnou činnost zařízení je uzemnění nutností. Nezkoušejte funkci UPS odpojením uzemnění (PE). UPS není použitelný v rozvodných soustavách IT (izolovaná zem). VAROVÁNÍ Před prací na obvodech izolujte UPS odpojením všech jeho vstupů a výstupů a zkontrolujte nebezpečná napětí mezi všemi svorkovnicemi, včetně ochranné země kva 22

23 Externí kabeláž instalujte podle národních a místních elektrotechnických předpisů. Pro externí kabeláž jsou doporučeny kabely s měděnými žilami a přípustnou provozní teplotou 70 o C. Průřezy kabelových žil jsou uvedeny v Tabulce 6: Eaton 93E kVA - Vstupní a výstupní jmenovité hodnoty napětí a proudů a doporučení pro externí kabeláž. Doporučení se týkají pouze měděných kabelů. Pokud budou kabely provozovány při okolní teplotě vyšší, než 30 o C, může být nutné použít kabely s větším průřezem žil, nebo s vyšší přípustnou provozní teplotou. Dimenzování kabelů vychází z použitých specifikovaných jističů. Materiál a práce pro doporučenou externí kabeláž mají dodávat k tomu oprávněné osoby. Přívod bypassu tohoto UPS má 4 pracovní vodiče (3 fázové vodiče a nulový vodič (N)) a ochranný vodič (PE)). Přívod usměrňovače tohoto UPS má 4 pracovní vodiče (3 fázové vodiče a a nulový vodič (N)) a ochranný vodič (PE). Pro správnou činnost UPS musí být napětí na fázových vodičích symetrické proti zemi (zapojení do trojúhelníka, nebo do hvězdy). Přívod bypassu tohoto zařízení používá pět vodičů. Přívod usměrňovače tohoto zařízení používá pět vodičů. Pro správnou činnost UPS musí být napětí na fázových vodičích symetrické proti zemi (zapojení do trojúhelníka, nebo do hvězdy). Požadavky na dimenzování přívodních kabelů paralelních UPS a výstupních kabelů do propojovací skříně jsou totožné s požadavky samostatných systémů. Tento UPS není vybaven vlastním vypínačem přívodu z elektrorozvodné sítě. Je proto nezbytné aby si zákazník takovýto vypínač nainstaloval na místě instalace v blízkosti UPS. Před připojením UPS instalujte vlastní třífázový proudový jistič. Jistič musí odpojit současně VŠECHNY FÁZOVÉ VODIČE PŘÍVODU Z AC ELEKTROROZVODNÉ SÍTĚ. Neodpojujte nulový vodič. Nulový vodič je nutný pro činnost systému. Pokud jistič odpojí nulový vodič, musí současně odpojit všechny fázové vodiče. Zajistěte, aby nulový vodič na vstupu byl zapojen před zapnutím UPS. Umístění svorek silové kabeláže je znázorněno na Obr. 7: Umístění silových svorek (se stykačem proti zpětnému napájení a vstupním jističem) Funkce svorkovnice Svorky Typ svorky Utahovací moment Typ šroubu AC vstup usměrňovače L1,L2,L3,N Šroub s maticí M12 30 Nm M12 113mm 2 šestihr. AC vstup bypassu L1,L2,L3,N Šroub s maticí M12 30 Nm M12 113mm 2 šestihr. AC napájení zátěže L1,L2,L3,N Šroub s maticí M12 30 Nm M12 113mm 2 šestihr. DC vstup z ext. baterie Bat.(+), Bat.(-) Šroub s maticí M12 30 Nm M12 113mm 2 šestihr. Uzemnění od zákazníka PE (uzemnění) Šroub s maticí M10 47 Nm M10 78,5mm 2 šestihr. Tab. 5: Ukončení externích silových kabelů na UPS Eaton 93E kva Viz též Obr. 21: Blokové schéma UPS systému Průřezy Jednotky Jmenovité hodnoty 50/60Hz kva Základní údaje jednotky kw Vstupní a výstupní napětí V 400/ /400 AC vstup usměrňovače (min. η=0,99) Proud při plné zátěži + dobíjecí proud baterie 3f + N + PE 1) Průřez vodiče (L1, L2, L3 a N) AC vstup bypassu UPS (pětižilový, zdvojený přívod) Proud při plné zátěži 3f + N 1) Průřez vodiče (L1, L2, L3 a N) 2) minimální doporučený A mm 2 2x120 2x185 3) max. mm 2 3x240 3x240 A ) minimální doporučený mm 2 2x120 2x185 3) max. mm 2 3x240 3x kva 23

24 DC vstup z externí baterie +, - 1) Průřez vodiče (každého pólu) AC výstup do chráněné zátěže (pětižilový) přívod) Proud při plné zátěži 3f + N 1) Průřez vodiče (L1, L2, L3 a N) Uzemnění 1) Průřez vodiče (PE) Nulový vodič (N), (přívod z elektrorozvodné sítě, výstup na zátěž nelineární zátěž) Stykač proti zpětnému napájení Průřezy Jednotky Jmenovité hodnoty 50/60Hz celkem A ) minimální doporučený mm 2 2x185 3x185 3) max. mm 2 3x240 3x240 A ) minimální doporučený mm 2 2x120 2x185 3) max. mm 2 3x240 3x240 2) minimální doporučený mm ) max. mm 2 3x240 3x240 1,7x Vzdálenost rozpojených kontaktů >= 2 mm Prodleva rozepnutí <= 15 s Tab. 6: Eaton 93E kVA - Vstupní a výstupní jmenovité hodnoty napětí a proudů a doporučení pro externí kabeláž 1) Doporučené průřezy vodičů se týkají měděných kabelů s PVC izolací určených pro teplotu 70 C. U průřezů kabelů se vždy řiďte lokálními předpisy 2) Minimální doporučený průřez (podle maximálního proudu) 3) Maximální průřez, který lze ještě ukončit na svorce Viz též Obr. 21 Blokové schéma UPS systému. VÝSTRAHA Produkt není vybaven ochranou proti proudovému přetížení, které je však vyžadováno místními předpisy. Požadavky na kabeláž jsou uvedeny v Tabulce 6: Eaton 93E kVA - Vstupní a výstupní jmenovité hodnoty napětí a proudů a doporučení pro externí kabeláž. Pokud je vyžadován vstupní a výstupní uzamykatelný odpojovač, musí jej dodat uživatel. Jm. výkon Jm. napětí Vstup usměrňovače Výstup UPS/Bypass Baterie Jm. proud Dim. jističe Jm. proud Dim. jističe Jm. proud Dim. jističe 300 kva 400 V 460 A 500 A 433 A 500 A 618 A 700 A 400 kva 400 V 613 A 700 A 577 A 700 A 824 A 1000 A Tab. 7: Doporučené jmenovité hodnoty externích jističů VÝSTRAHA Z důvodů snížení rizika požáru připojujte UPS pouze k přívodům vybaveným jističi dimenzovanými na hodnotu uvedenou v Tabulce 7: Doporučené jmenovité hodnoty externích jističů kva 24

25 Maximální nesymetrie proudového zatížení jednotlivých fází na AC výstupu UPS je omezena pouze hodnotami proudu jednotlivé fáze při plném zatížení. Hodnoty jsou uvedeny v Tabulce 6: Eaton 93E kVA - Vstupní a výstupní jmenovité hodnoty napětí a proudů a doporučení pro externí kabeláž. Doporučená nesymetrie proudového zatížení jednotlivých fází je 50%, nebo menší. U nelineární zátěže může proud v nulovém vodiči dosáhnout 1,7-násobku proudu ve fázovém vodiči. 4-pólový jistič na výstupu v tomto případě stačí dimenzovat na hodnotu proudu v nulovém vodiči. Zákazník musí poskytnout snadno přístupné spínací přístroje (proudová ochrana výstupu a bypassu a jistič výstupu a bypassu). V Tabulce 7: Doporučené jmenovité hodnoty externích jističů jsou uvedeny doporučené jmenovité hodnoty výstupního jističe a jističe bypassu. V rámci samotného UPS není k dispozici žádný DC odpojovač. Vypínač baterie je doporučován a může být vyžadován místními předpisy, pokud jsou baterie umístěny mimo UPS. Odpojovač baterie musí být zapojen mezi UPS a baterií v bezprostřední blízkosti UPS. Uživatel musí zajistit ochranu proti proudovému přetížení DC vstupu a odpojovač pro externě umístěnou baterii. V Tabulce 7 je uvedena maximální jmenovitá hodnota pro trvale zatížené jističe splňující obě kritéria. Napětí baterie vychází z předpokladu 2V na každý článek. Nominální proud baterie je vypočítán z tohoto údaje. Kabeláž mezi baterií a UPS by neměla při jmenovitém proudu baterie způsobit pokles napětí o více, jak 1% vůči jmenovitému napětí. Pokud jsou vodiče mezi DC vstupem UPS a bateriovými skříněmi dodány výrobcem UPS a UPS a bateriové skříně jsou od téhož výrobce, pak je přípustné, že nemusí splňovat uvedené minimální hodnoty průřezů Příprava kabeláže komunikačního rozhraní UPS systému Ovládací vodiče jednotlivých funkcí a volitelných možností je třeba zapojit do svorkovnic komunikačního rozhraní umístěných uvnitř UPS. VAROVÁNÍ Reléové kontakty nepřipojujte přímo na okruhy spojené s elektrorozvodnou sítí. Před připojením na síť je nutné zajistit zdvojenou izolaci. Při plánování instalace a její realizaci si přečtěte následující poznámky a respektujte je: Kabeláž komunikačního rozhraní musí být dimenzována na 24 V, 1 A. Pro kabeláž rozhraní mezi 30 V a 600 V musí být vodiče dimenzovány na minimálně 600 V, 1 A. Protože kabeláž EPO (Emergency Power Off) a vstup signalizace jsou zavedeny do skříně UPS, musí být izolace vodičů dimenzována na minimálně 300 V. Pro každý signalizační vstup použijte kroucený pár (signál a zpětný vodič). Instalaci komunikační kabeláže, včetně kabelovodů zajišťuje zákazník. Pokud instalujete kabeláž externího rozhraní mezi EPO, nebo signalizačním vstupem a svorkovnicemi komunikačního rozhraní UPS, musí být mezi každým zařízením a skříní UPS instalován kabelovod (kabelový žlab) kva 25

26 Pokud jste pro instalaci silové kabeláže a jejím připojení na svorkovnice použili kabelový kanál, oddělte kabeláž komunikačního rozhraní od silové kabeláže, nebo použijte stíněné vodiče. Pokud jste k témuž účelu použili kabelovod, instalujte kabeláž komunikačního rozhraní v odděleném kabelovodu. Všechny signalizační vstupy vyžadují bezpotenciálový spínací kontakt, nebo přepínač (dimenzovaný na minimálně 24 VDC, 20 ma) zapojený mezi vstup alarmu a společnou svorku. Veškerou ovládací kabeláž a kontakty zajišťuje zákazník. Přípojky LAN a telefonní přípojky použité s komunikačními adaptéry MiniSlot musí zajistit zákazník. Funkce EPO rozepne všechny stykače ve skříni UPS a odpojí napájení vaší chráněné zátěže. Místní předpisy pro elektrické instalace mohou též vyžadovat vypnutí jističe v nadřazeném přívodu UPS. Spínač EPO musí být s aretací a nepřipojený na žádný jiný obvod. Pokud použijete EPO s rozpínacím kontaktem, pak musí být mezi pin3 a pin4 svorkovnice dálkového ovládání v UPS zapojena drátová propojka ( jumper ). Průřez vodičů EPO musí být minimálně 0,5 mm 2 a maximálně 2,0 mm 2. Kabeláž EPO musí být provedena v souladu s místními předpisy. Maximální vzdálenost mezi spínačem EPO a UPS nesmí přesáhnout 150 m. 3.3 Instalace a vybalení skříně UPS Skříň UPS je při dodání přišroubovaná k paletě a chráněná vnějším obalem z překližky. VAROVÁNÍ Skříň UPS je těžká (viz Tabulka 1: Hmotnosti skříně UPS). Pokud nebudou přesně respektovány pokyny pro vybalení a vykládku, může se skříň převrátit a způsobit vážné zranění. 1) Pečlivě zkontrolujte vnější povrch obalu, zda nevykazuje poškození při dopravě. VÝSTRAHA Poškozenou skříň neinstalujte. Jakékoli poškození sdělte přepravci a okamžitě kontaktujte servisní středisko Eaton. UPOZORNĚNÍ Před následujícím krokem ověřte, zda paletový, nebo vysokozdvižný vozík má nosnost odpovídající hmotnosti skříně (viz Tabulka 1: Hmotnosti skříně UPS). 2) Pro přesun dosud zabalené skříně na místo instalace, nebo co nejblíže k němu použijte vysokozdvižný, nebo paletový vozík. Pokud je to možné, přesouvejte skříň na paletě. Vidlice vysokozdvižného, nebo paletového vozíku zasuňte mezi výztuhy na spodu palety. Polohu těžiště skříně zaměříte podle Obr. 4: Těžiště skříně UPS kva 26

27 VÝSTRAHA Skříně UPS nenaklánějte více, jak 15 o od vertikální polohy, jinak se skříň může převrhnout. 3) Paletu usaďte na pevný, vodorovný povrch a kolem ponechte volný prostor 3 m na každé straně, aby bylo možné složit skříň z palety. 4) Ze skříně sejměte ochranný překližkový obal. UPOZORNĚNÍ U následujících kroků použijte jako nástroj k narovnání zabezpečovacích přehybů ploché kleště (sikovky) nebo velký plochý šroubovák. a) Narovnejte přehyby zajišťující horní panel překližkového obalu směrem k bočnicím obalu b) Sundejte horní panel c) Narovnejte přehyby zajišťující bočnice překližkového obalu směrem k přední a zadní straně krabice d) Sejměte bočnice e) Narovnejte přehyby zajišťující přední a zadní stranu obalu směrem dolů f) Sejměte přední a zadní panel g) Odstraňte vnitřní ochranné vložky obalu h) Recyklujte zbytek vnějšího přepravního obalu a vnitřní ochranné vložky i) Zkontrolujte obsah, zda nevykazuje fyzické poškození a každou položku obsahu porovnejte s nákladním listem. Pokud se objeví nějaké poškození, nebo něco chybí, kontaktujte okamžitě servisní středisko Eaton, aby bylo možné stanovit rozsah škody a její vliv na další instalaci. UPOZORNĚNÍ Během čekání na instalaci chraňte vybalenou skříň před vlhkostí, prachem a dalšími škodlivými nečistotami. Pokud nebude UPS správně skladován a chráněn může dojít ke ztrátě záruky kva 27

28 4 Instalace UPS systému Zákazník musí zajistit kabeláž připojující UPS na lokální elektrorozvodnou síť. Postup instalace je uveden v následujících odstavcích. Kontrolu instalace a prvotní spuštění UPS, stejně jako instalaci externí bateriové skříně, musí provést kvalifikovaní servisní pracovníci autorizovaní společností Eaton. 4.1 Úvodní informace k instalaci VAROVÁNÍ Instalaci smí provést jen kvalifikovaní pracovníci. Před připojením na napájecí zdroj si přečtěte pokyny k instalaci. Při instalaci UPS systému vás odkazujeme na následující informace: Kapitolu 3, kde jsou uvedeny rozměry skříně, hmotnost zařízení, údaje o kabeláži a svorkovnicích a poznámky k instalaci. Při instalaci nenaklánějte skříně vůči vertikální poloze o více, jak ±15 o. Pokud jsou z důvodu větrání použity v podlaze perforované dlaždice, umístěte je před UPS. UPS se nehodí pro instalaci do IT rozvodných soustav (izolovaný nulový vodič, nebo nulový vodič připojený přes impedanci) nebo do třífázových soustav s uzemněnou jednou fází v trojúhelníku. Pro montáž UPS je vhodný pouze betonový, nebo jiný bezprašný povrch. 4.2 Složení skříně UPS z palety VAROVÁNÍ Skříň UPS je těžká (viz Tabulka 1: Hmotnosti skříně UPS). Pokud se při vybalování a skládání z palety nebudete přesně řídit pokyny, může se skříň převrátit a způsobit vážné zranění. VÝSTRAHA Skříně UPS nenaklánějte více, jak 15 o od vertikální polohy, jinak se skříň může převrhnout Skříně zvedejte pouze pomocí vysokozdvižného vozíku, jinak může dojít k jejich poškození kva 28

29 UPOZORNĚNÍ U následujících kroků se nejprve přesvědčte, že nosnost vysokozdvižného, nebo paletového vozíku odpovídá hmotnosti skříně (hmotnost je v Tabulce 1: Hmotnosti skříně UPS). 1. Pokud jste to ještě neudělali, přesuňte před složením UPS skříně z palety pomocí vysokozdvižného, nebo paletového vozíku skříň UPS na místo instalace, nebo co nejblíže k němu. Vidlice vozíku zasuňte mezi ližiny na spodní straně palety (kóty polohy těžiště skříně UPS naleznete na Obr.4: Těžiště skříně UPS). 2. Vyšroubujte 4 šrouby upevňující přepravní zarážku na čelní straně ke skříni a 4 šrouby upevňující tuto zarážky k paletě (viz Obr. 5 Odstranění přepravní zarážky). Přepravní zarážku vyjměte. Pokud neinstalujete skříň na definitivní stanoviště, uschovejte přepravní zarážky a zajišťující součásti pro pozdější použití. 3. Popojeďte se skříní na konečnou pozici instalace. 4. Pokud instalujete systém natrvalo, pokračujte krokem Za použití uschovaného hardwaru nainstalujte u čelní a zadní strany skříně zpět přepravní zarážku, odstraněnou v kroku 2 tak, aby směřovaly úhlem ven (viz Obr. 5 Odstranění přepravní zarážky) 6. Skříň připevněte k podlaze. Obr. 5: Odstranění přepravní zarážky VAROVÁNÍ Při vykládce skříně nestůjte přímo před paletou. Pokud se nebudete přesně řídit pokyny pro vykládku, může skříň způsobit vážné zranění kva 29

30 4.3 Instalace externího údržbového bypassu Modely UPS Eaton 93E kva nejsou vybaveny vnitřním údržbovým bypassem. Aby bylo možné při servisu UPS odpojit od elektrorozvodné sítě, lze instalovat externí údržbový bypass MBS (Maintenance Bypass Switch). 1. Požadavky na kabeláž externího údržbového bypassu jsou uvedeny v Tabulce 6: Eaton 93E kVA - Vstupní a výstupní jmenovité hodnoty napětí a proudů a doporučení pro externí kabeláž. 2. Jmenovité hodnoty jističů externího údržbového bypassu jsou uvedeny v Tabulce 7: Doporučené jmenovité hodnoty externích jističů. 3. Na Obr. 29: Schéma instalace externího údržbového bypassu je znázorněn způsob připojení bypassu. 4.4 Instalace externí bateriové skříně V režimu zálohování je UPS Eaton 93E kva napájen z externích baterií. UPS může být vybaven až čtyřmi externími bateriovými skříněmi (EBC External Battery Cabinet) obsahujícími bezúdržbové olověné akumulátory s přetlakovým ventilem. Jedna skříň EBC může obsahovat 36, 38, nebo 40 akumulátorů (každý má 12 V). Silová a ovládací kabeláž není součástí dodávky UPS. Při instalaci externí bateriové skříně Eaton se řiďte instalační příručkou výrobce, viz Sekce 1.8: Další informace. Pokud budete instalovat bateriový systém dodaný zákazníkem, postupujte podle pokynů výrobce baterií a dodržujte všechny platné předpisy a nařízení. Vstupy kabelů do skříně UPS jsou shora a zespodu. V bezprostřední blízkosti UPS je třeba instalovat externí ochranu DC vstupu proti proudovému přetížení a odpojovač vzdálené bateriové skříně. Tyto prvky musí poskytnout uživatel. VAROVÁNÍ V případě závady může být skříň, nebo rám externí bateriové skříně pod napětím! Zvláštní opatrnost je nutná při práci na bateriové skříni spojené s UPS. Před instalací baterií zajistěte, aby se počet baterií shodoval s nastavením nabíjecího napětí. Při připojení baterií k UPS bude jejich celkové napětí překračovat jmenovitou hodnotu. Je velmi důležité, aby baterie byly instalovány odděleně v k tomu určené bateriové skříni. Pokud by doba nastavení baterií měla přesáhnout jednu hodinu, kontaktujte výrobce UPS kva 30

31 VÝSTRAHA Nejčastěji používaným typem baterie UPS je akumulátor s přetlakovým ventilem. Články s přetlakovým ventilem nejsou hermeticky uzavřené. Množství vylučovaného plynu je menší než u klasických akumulátorů s ponořenými deskami elektrod, při plánování instalace je však třeba učinit opatření k řádnému odvětrávání a odvodu ztrátového tepla. Akumulátory s přetlakovým ventilem nejsou zcela bezúdržbové. Musí být udržovány v čistotě, dotažení jejich svorek musí být periodicky kontrolováno, stejně jako nepřítomnost koroze. Během transportu a skladování baterie nevyhnutelně ztrácí kapacitu. Proto před spuštěním testu autonomie je třeba zajistit, aby byly plně dobity, což může trvat několik hodin. Kapacita článků se po několika cyklech vybití a nabití typicky zvyšuje. Požadavky směrnic EC jsou splněny, pokud se bateriové skříně používají s originálním příslušenstvím. Při použití alternativních baterií musíte zajistit splnění platných směrnic EC a deklarovat shodu. 1. Vypněte UPS. 2. Zkontrolujte, zda jsou vypnuty všechny odpojovače externích baterií. 3. PE vodič připojte jako první. 4. Průchodkou ve skříni UPS (vstup nahoře, nebo dole) zaveďte kabely z (+) a (-) pólů první baterie do skříně UPS a kabely zapojte do svorek BAT+ a BAT-. 5. Řiďte se příslušnými pokyny předanými s bateriovou skříní, nebo pokyny výrobce. Kabely dimenzujte podle doporučení uvedených v Tabulce 6: Eaton 93E kVA - Vstupní a výstupní jmenovité hodnoty napětí a proudů a doporučení pro externí kabeláž a jističe podle specifikace v Tabulce 7: Tab. 7: Doporučené jmenovité hodnoty externích jističů. Pokud budete instalovat více, jak jednu bateriovou skříň, pak přímo na UPS bude připojena pouze ta první. Schéma propojení mezi UPS a bateriovou skříní je na následujícím obrázku: Obr. 6: Propojení mezi UPS a bateriovou skříní kva 31

32 4.5 Instalace externí silové kabeláže Postup instalace kabeláže: 1. Protáhněte kabely ke svorkovnicím UPS otvory pro vstup kabelů na horní a dolní straně skříně UPS. Průchodky pro kabely a umístění svorkovnic je uvedeno na Obr.7: Umístění silových svorek (se stykačem proti zpětnému napájení a vstupním jističem). 2. Uzemněte UPS v souladu s místními a vnitrostátními předpisy pro kabeláž. Zemnicí přívod protáhněte průchodkou a zapojte do vstupní uzemňovací svorky viz Obr.7: Umístění silových svorek (se stykačem proti zpětnému napájení a vstupním jističem). 3. Zapojte fázové vodiče L1, L2, L3 a nulový vodič silové kabeláže elektrorozvodné sítě do vstupu usměrňovače a na svorku nulového vodiče. Parametry kabelů a svorkovnice jsou uvedeny v Sekci 3.2.2: Příprava silové kabeláže UPS. 4. Pokud zapojujete systém se zdvojeným napájecím přívodem, pokračujte krokem 5, jinak krokem Zapojte fázové vodiče L1, L2, L3 a nulový vodič silové kabeláže elektrorozvodné sítě do vstupu bypassu a na svorku nulového vodiče. Viz Obr. 7: Umístění silových svorek (se stykačem proti zpětnému napájení a vstupním jističem). Parametry kabelů a svorkovnice jsou uvedeny na témže obrázku. Pokračujte krokem Při instalaci s jedním napájecím přívodem je třeba instalovat propojky mezi vstupní svorkovnicí a svorkovnicí bypassu (L1-L1, L2-L2, L3-L3). 7. Zapojte fázové vodiče L1, L2, L3 a nulový vodič silové kabeláže z výstupní svorkovnice do napájení chráněné kritické zátěže. Viz Tabulka 5: Ukončení externích silových kabelů na UPS Eaton 93E kva a Tabulka 6: Eaton 93E kVA - Vstupní a výstupní jmenovité hodnoty napětí a proudů a doporučení pro externí kabeláž. 8. Pokud budete zapojovat rozhraní a komunikační kabeláž, pokračujte Sekcí 4.6: Instalace komunikačního rozhraní. VAROVÁNÍ VYSOKÝ SVODOVÝ PROUD! JE NEZBYTNÉ, ABYSTE UZEMNĚNÍ UPS PŘIPOJILI PŘED PŘIPOJENÍM NAPÁJENÍ. V důsledku připojené zátěže může vzniknout vysoký svodový proud. Z bezpečnostních důvodů a pro správnou činnost zařízení je vyžadováno uzemnění. Neinstalujte ani neprovozujte UPS bez uzemnění. Svorky BAT+ a BAT- jsou svorky připojení k bateriové skříni. Pro polaritu Baterie (+) použijte červený a pro polaritu Baterie (-) černý, nebo modrý kabel. Pokud použijte bateriové skříně jiného typu, než od výrobce UPS, zajistěte, aby byly dodrženy místní předpisy pro elektrické instalace. Pokud součástí externí bateriové skříně není odpojovač, který může být předpisy vyžadován, instalujte jej mezi UPS a bateriovou skříní v blízkosti UPS. Nulový vodič vstupního přívodu musí být neustále přímo připojen na vstupní svorku N bloku svorkovnice UPS. Externí bateriová skříň musí být řádně uzemněna. Uvnitř UPS jsou svorkovnice určené k připojení ochranného vodiče, na které je třeba připojit uzemnění externí bateriové skříně. Pokud zapojíte ochranné uzemnění bateriové skříně na jiný vstup, než je UPS, musí být tento vstup spojen s uzemněním UPS kva 32

33 Obr. 7: Umístění silových svorek (se stykačem proti zpětnému napájení a vstupním jističem) Obr. 8: Umístění silových svorek (se stykačem proti zpětnému napájení bez vstupního jističe) kva 33

34 4.6 Instalace komunikačního rozhraní Instalace signalizačních vstupů Při instalaci kabeláže signalizačních vstupů postupujte následovně: 1. Zkontrolujte, že UPS systém je vypnut a že jsou odpojeny všechny napájecí zdroje. Pokyny pro odstavení jsou uvedeny v Kapitole 6: Provozní pokyny UPS. 2. Umístění všech příslušných svorkovnic a požadavky na jejich revizi a revizi kabeláže jsou uvedeny v Sekci 3.2.3: Příprava kabeláže komunikačního rozhraní UPS systému, v Tabulce 8: Zapojení signalizačních vstupů a na Obr.9: Umístění svorkovnic komunikačního rozhraní a na Obr.10: Přiřazení svorek svorkovnice signalizačních vstupů. Pull Chain Obr. 9: Umístění svorkovnic komunikačního rozhraní 3. Kabely komunikačního rozhraní externího alarmu a kabely komunikačního rozhraní mohou být zavedeny do UPS kterýmkoli z vnějších otvorů 1, 2, nebo 5 ve skříni UPS a zapojeny do komunikačního panelu skrz vnitřní otvor 4. Kabely mohou být do UPS zavedeny též vstupním kva 34

35 otvorem 3 a přivedeny ke komunikačnímu panelu přímo, aniž by bylo nutné odmontovat dveře skříně. 4. Pokud instalujete paralelní propojení, pokračujte Sekcí 4.6.2: Instalace paralelního spouštěcího řetězce pull chain a ovládací kabeláže CAN. Pokud instalujete kabeláž připojení MiniSlot pokračujte Sekcí 4.6.3: Instalace rozhraní MiniSlot Obr. 10: Přiřazení svorek svorkovnice signalizačních vstupů Svorka vstupu signálu Název Popis 1 Vstup signálu 1+ Vstup: programovatelný alarm UPS, aktivovaný 2 Vstup signálu 1- sepnutím vzdáleného bezpotenciálového kontaktu 3 Vstup signálu 2+ Vstup: programovatelný alarm UPS, aktivovaný 4 Vstup signálu 2- sepnutím vzdáleného bezpotenciálového kontaktu 5 Vstup signálu 3+ Vstup: programovatelný alarm UPS, aktivovaný 6 Vstup signálu 3- sepnutím vzdáleného bezpotenciálového kontaktu Tab. 8: Zapojení signalizačních vstupů Instalace paralelního spouštěcího řetězce pull chain a ovládací kabeláže CAN Při instalaci kabeláže postupujte následovně: 1. Zkontrolujte, že UPS systém je vypnut a že jsou odpojeny všechny napájecí zdroje. Viz Kapitola 6: Provozní pokyny UPS, kde jsou uvedeny pokyny pro odstavení UPS. 2. Instalujete-li paralelní systém řiďte se podle Obr. 12: Ovládací kabeláž paralelního UPS systému a podle Obr. 13: Zapojení paralelního UPS systému kva 35

36 VÝSTRAHA V paralelním systému musí být kombinovaná délka přívodních a výstupních kabelů v souladu s dále uvedeným pravidlem. Délka kabelů musí zaručit, aby impedance smyčky mezi bodem, ze kterého jsou napájeny vstupy modulů UPS a vstupem každého modulu a mezi výstupem každého modulu UPS a bodem, kde je připojena společná zátěž, byla u systému s více výkonovými moduly stejná, nebo v rámci tolerance 10%. Toto pravidlo zajistí přibližně rovnoměrné rozdělení proudu v režimu elektronického bypassu. Celková délka dle Obr. 13: 1A=2A=3A=4A 1B=2B=3B=4B Pokud instalujete pouze dva UPS moduly (redundance), není dodržení tohoto pravidla již vyžadováno, protože každá UPS je schopna pokrýt veškeré požadavky na bypass. Nedodržení však bude na překážku při budoucím rozšiřování. Zajistěte, aby elektronický bypass každého UPS byl napájen z jednoho společného zdroje, stejně jako přepínač externího bypassu, pokud je instalován. Pokud je usměrňovač každého UPS napájen ze separátního zdroje, kontaktujte společnost Eaton kvůli kompatibilitě 3. Umístění patřičných svorkovnic a požadavky na kabeláž a její zapojení naleznete v Sekci 3.2.3: Příprava kabeláže komunikačního rozhraní UPS systému, v Tabulce 9: Zapojení spouštěcího řetězce pull chain do svorkovnice, na Obr. 12: Ovládací kabeláž paralelního UPS systému a na Obr. 13: Zapojení paralelního UPS systému. Obr. 11: Svorkovnice řetězce pull-chain Svorka pull chain Název Popis 1 Pull-chain + Výstup: Ovládání zálohování pro činnost 2 Pull-chain - v paralelním zapojení Tab. 9: Zapojení řetězce pull-chain 4. Komunikační kabely paralelního řetězce (pull-chain a komunikace CAN) mohou být do skříně UPS zavedeny skrz vnější otvory 1,2, nebo 5. Podrobnosti jsou na Obr. 9:Umístění svorkovnice komunikačního rozhraní, na Obr. 12: Ovládací kabeláž paralelního UPS systému a na Obr. 13: Zapojení paralelního UPS systému kva 36

37 5. Mezi skříněmi UPS a rozváděčem MOB nainstalujte a zapojte kabeláž pull-chain (kroucený pár 0,2 1 mm 2 ). Podrobnosti jsou na Obr. 9: Umístění svorkovnic komunikačního rozhraní, na Obr. 12: Ovládací kabeláž paralelního UPS systému a na Obr. 13: Zapojení paralelního UPS systému Instalace rozhraní MiniSlot UPOZORNĚNÍ Přípojku LAN sítě pro připojení komunikační karty UPS zajišťuje zákazník Pro informace k instalaci a nastavení karty (adaptéru) MiniSlot se obraťte na servisní středisko Eaton (viz. Sekce 1.8: Další informace). Při instalaci kabeláže postupujte následovně: 1. Pokud není přípojka LAN ještě zřízena, zřiďte ji. 2. Zaveďte a zapojte Přípojku LAN a další kabely do příslušných MiniSlot adaptérů. Na Obr.7: Umístění silových svorek (se stykačem proti zpětnému napájení a vstupním jističem) a Obr.9: Umístění svorkovnic komunikačního rozhraní je znázorněno umístění zásuvných komunikačních pozic Minislot. 3. Pokyny pro provozovatele jsou uvedeny v příručce MiniSlot adaptéru. 4. Namontujte dodaný kryt silové svorkovnice. Obr. 12: Ovládací kabeláž paralelního UPS systému kva 37

38 Obr. 13: Zapojení paralelního UPS systému 4.7 Zapojení vzdáleného spínače EPO Spínač EPO (Emergency Power Off vypnutí v nouzové situaci) s aretací je možné použít v nouzové situaci k vypnutí UPS a vypnutí napájení klíčové chráněné zátěže z místa, které je vzdálené od místa, kde je instalován UPS. UPOZORNĚNÍ POZN 1: Před instalací spínače EPO se ujistěte, že UPS byl instalován v souladu s pokyny uvedenými v Sekci 4.2 až 4.5 POZN 2: Při instalaci vodičů EPO použijte pro vedení kabelu mezi ovládacím spínačem EPO a skříní UPS kabelový žlab (instalační trubku). POZN 3: Ovládací spínač EPO musí mít zapínací, nebo rozpínací kontakt s aretací, nepřipojený na žádný další okruh. POZN 4: Postup instalace je určen pro instalaci spínače EPO dodaného společností Eaton. Pokud instalujte spínač jiného výrobce, použijte popsaný postup instalace jako návod spolu s Obr. 15: Zapojení spínače EPO se zapínacím kontaktem a Obr. 16: Zapojení spínače EPO s rozpínacím kontaktem. POZN 5: Instalace spínače EPO musí být v souladu s místními předpisy kva 38

39 Při instalaci spínače EPO postupujte následovně: 1. Ujistěte se, že UPS systém je vypnut a že jsou odpojeny všechny napájecí zdroje. Pokyny pro vypnutí jsou uvedeny v Kapitole 6: Provozní pokyny UPS 2. Bezpečně upevněte spínač EPO. Doporučené umístění spínače je u konzolí operátorů, nebo u dveří východu. 3. Umístění příslušných svorkovnic a požadavky na dimenzování kabelů a svorek je uvedeno v Sekci 3.2.3: Příprava kabeláže komunikačního rozhraní UPS systému, v Tabulce 10: Zapojení EPO Tabulka 1, na Obr.7: Umístění silových svorek (se stykačem proti zpětnému napájení a vstupním jističem), a na Obr.14: Zapojení svorkovnice EPO. Obr. 14: Zapojení svorkovnice EPO Svorkovnice EPO Popis 1 Vstup: rozpínací bezpotenciální kontakt pro aktivaci funkce EPO 2 3 Vstup: zapínací bezpotenciální kontakt pro aktivaci funkce EPO 4 Tab. 10: Zapojení EPO tabulka 1 4. Přiveďte vodiče EPO ke svorkovnici. UPOZORNĚNÍ Kabelovod a kabeláž procházejí středem desky s průchodkou a. Kabeláž veďte v polici podél kanálu pro kabeláž rozhraní až na její konec. b. Vodiče veďte podél police pod umístěním rozhraní až po vstup kabeláže. c. Přidržte zadní horní panel na zadní straně skříně a zapojte zpět konektory. d. Zadní horní panel zaklopte zpět a připevněte jej pomocí uschovaných součástek. e. Namontujte zpět horní část krytu silové svorkovnice pomocí uschovaných součástek. f. Namontujte zpět pravou a levou stranu krytu pomocí dodaných součástek. 5. Vodiče zapojte podle Tabulky 11: Zapojení EPO tabulka 2, podle Obr. 15: Zapojení spínače EPO se zapínacím kontaktem, podle Tabulky 11:Zapojení EPO tabulka 2 a podle Obr. 16: Zapojení spínače EPO s rozpínacím kontaktem a Tabulky 12: Zapojení EPO tabulka Pokud použijete spínač EPO s rozpínacím kontaktem, zapojte mezi svorky 3 a 4 na svorkovnici EPO zkratovací propojku. 7. Pokud instalujte více ovládacích kontaktů EPO, zapojte další kontakty paralelně s prvním kva 39

40 8. Pokud je to vyžadováno nainstalujte propojení mezi spínačem EPO a ovládáním odpojovače v nadřazeném přívodu napájení UPS. Ovládací spínač EPO musí být pro tyto účely vybaven druhým kontaktním blokem. Ujistěte se, že zapojení ovládání EPO je v souladu s místními předpisy. 9. Namontujte zpět kryt svorkovnice rozhraní s použitím uschovaných součástek. Ze svorkovnice spínače EPO (jakýkoli blok) Svorka 3 zapínacího kontaktu Svorka 4 zapínacího kontaktu Do svorkovnice EPO na zadní straně skříně UPS Dimenzování vodiče 3 Kroucený symetrický 0,8 Nm pár (0,75-4mm 2 ) 4 0,8 Nm Utahovací moment Tab. 11: Zapojení EPO tabulka 2 Obr. 15: Zapojení spínače EPO se zapínacím kontaktem Ze svorkovnice spínače EPO (jakýkoli blok) Svorka 1 rozpínacího kontaktu Svorka 2 rozpínacího kontaktu Do svorkovnice EPO na zadní straně skříně UPS Dimenzování vodiče 1 Kroucený symetrický 0,8 Nm pár (0,75-4mm 2 ) 2 0,8 Nm Utahovací moment Tab. 12: Zapojení EPO tabulka 3 Obr. 16: Zapojení spínače EPO s rozpínacím kontaktem 4.8 První spuštění První spuštění a provozní zkoušky musí provést kvalifikovaný servisní personál s autorizací Eaton. Pokud se tímto pokynem nebudete řídit, přijdete o záruku specifikovanou v Kapitole 10: Záruční kva 40

41 podmínky. Služba prvního spuštění a provozních zkoušek je součástí prodejního kontraktu na UPS. Obraťte se v předstihu na servisní středisko Eaton, abyste si zajistili vámi preferovaný termín spuštění. 4.9 Vyplnění kontrolní soupisky instalace Posledním krokem při instalaci UPS systému je vyplnění kontrolního protokolu instalace, uvedeného v Sekci Tento kontrolní protokol zaručí, že jste bezezbytku instalovali veškerý hardware, kabely, a další zařízení. Vyplňte všechny položky kontrolního protokolu, čímž si zajistíte hladkou instalaci. Před vyplněním si pořiďte kopii kontrolního protokolu a originál si uschovejte. Po dokončení instalace musí servisní technik Eaton prověřit funkci UPS systému a udělit certifikaci k napájení chráněné zátěže. Servisní technik Eaton nemůže provádět žádné jiné instalační úkony, než ověřit software a nastavení provozních parametrů. Technik si může vyžádat kopii vyplněného kontrolního protokolu, aby ověřil, že byly provedeny všechny platné kroky instalace zařízení. UPOZORNĚNÍ Kontrolní protokol o instalaci MUSÍ být vyplněn před prvním spuštěním UPS systému Kontrolní protokol o instalaci Ze všech skříní byly odstraněny veškeré obalové materiály a zajišťovací prvky. Skříň UPS systému je na svém místě instalace. Mezi vstupem UPS a napájecím přívodem z elektrorozvodné sítě je v bezprostřední blízkosti UPS nainstalován snadno přístupný odpojovač. Všechny kabelovody a kabely jsou správně přivedeny do UPS a všech pomocných skříní. Všechny silové kabely jsou správně dimenzovány a ukončeny na svorkovnicích. Nulové vodiče jsou instalovány. Uzemňovací vodiče jsou správně nainstalovány. Vstupy signálů jsou správně zapojeny. Přípojky LAN jsou nainstalovány (volitelná možnost). Připojení na LAN je kompletní (volitelná možnost). Spínač EPO je instalován na svém místě a jeho kabeláž je ukončena uvnitř skříně UPS (volitelná možnost). Pokud je pro ovládání EPO použit rozpínací kontakt, je mezi svorkami 3 a 4 svorkovnice EPO zapojena zkratovací propojka. Jsou namontovány všechny kryty svorkovnic kva 41

42 Příslušenství je namontováno na určených místech a jeho kabeláž je zapojena do svorkovnic uvnitř skříně UPS (volitelná možnost). Je nainstalována klimatizace a správně funguje. Prostor kolem instalovaného UPS systému je čistý a bezprašný. (UPS se doporučuje instalovat na podlaží vhodném pro výpočetní techniku a elektronická zařízení). Kolem UPS a dalších skříní je dostatek pracovního prostoru. Prostor kolem veškerých zařízení UPS je patřičně osvětlen. Ve vzdálenosti do 7,5 m od UPS je nainstalována servisní zásuvka 230 VAC. První spuštění a provozní testy provedl technik zákaznického servisu Eaton, nebo kvalifikovaný servisní technik s autorizací Eaton. Kontrolní protokol o instalaci paralelního systému Každá skříň paralelního systému je umístěna na svém místě instalace. Všechny kabelovody a kabely jsou správně přivedeny do všech UPS a do skříně paralelního propojení. Mezi vstupem UPS a napájecím přívodem z elektrorozvodné sítě je v bezprostřední blízkosti UPS nainstalován snadno přístupný odpojovač. Všechny silové kabely jsou správně dimenzovány a ukončeny na svorkovnicích. Nulové vodiče mezi skříněmi jsou podle požadavku instalovány. Uzemňovací vodiče jsou správně nainstalovány. Mezi UPS je správně instalována kabeláž CAN. Mezi UPS je správně nainstalována kabeláž pull chain. Kolem UPS, skříně paralelního propojení a dalších skříní je dostatek pracovního prostoru. První spuštění a provozní testy provedl technik zákaznického servisu Eaton, nebo kvalifikovaný servisní technik s autorizací Eaton kva 42

43 5 Vysvětlení funkce UPS 5.1 Úvodní informace k systému UPS Eaton 93E je polovodičový, nepřetržitě fungující třífázový online systém poskytující na svém výstupu upravené a nepřerušené AC napájení pro kritickou zátěž. Základní systém sestává z usměrňovače, bateriový konvertor, střídače, ovládacího panelu pro monitorování a ovládání, integrovaného komunikačního serveru a logiky digitálního signálního procesoru (DSP). Hlavní prvky UPS jsou znázorněny na Obr.17: Základní prvky UPS systému. Pokud je přerušeno napájení z veřejné elektrorozvodné sítě, nebo parametry tohoto napájení vybočí z hodnot a tolerancí uvedených v Kapitole 9: Specifikace produktu, použije UPS energii ze záložních baterií, aby udržel napájení klíčové chráněné zátěže po specifikovanou dobu, nebo do doby, než dojde k obnovení dodávky energie z elektrorozvodné sítě. U déletrvajících výpadků vám UPS dovolí buď přepnout napájení na alternativní zdroj (např. motorgenerátor), nebo odstavit napájení klíčových zařízení regulérním způsobem. Obr. 17: Základní prvky UPS systému Bypass určený pro nouzové situace sestává z elektronického přepínače a stykače ochrany proti zpětnému napájení. Stykač ochrany proti zpětnému napájení je zapojen do série s elektronickým přepínačem. Elektronický přepínač je během normálního režimu činnosti neustále připraven kva 43

44 5.2 Samostatný UPS Samostatný UPS funguje autonomně a napájí připojenou zátěž ze střídače. AC napětí na výstupu modulu UPS, určené pro kritickou zátěž, je upravené a nepřerušené. Při výpadku napájení z veřejné sítě nepřestane střídač pracovat a dodává napájení pro zátěž z energie uložené v bateriích. Pokud UPS vyžaduje servisní zásah, přepne se napájení připojené zátěže buď automaticky, nebo ručně na interní bypass. S výjimkou volitelné externí bateriové skříně nepotřebuje samostatný UPS pro svou správnou funkci, spočívající v napájení připojené zátěže, žádné další skříně nebo zařízení Provozní režimy UPS Eaton 93E napájí připojená klíčová zařízení, tvořící jeho zátěž, ve čtyřech různých provozních režimech: Ve standardním normálním režimu je klíčová chráněná zátěž napájena ze střídače, který odebírá energii z usměrněného AC napětí veřejné elektrorozvodné sítě. V tomto režimu též nabíječ dodává podle potřeby do baterie dobíjecí proud. Standardní režim je standardní normální režim činnosti. V režimu s vysokou účinností (HE) je AC napětí z veřejné elektrorozvodné sítě dodáváno přes interní bypass přímo do klíčové chráněné zátěže. Pokud se zjistí vybočení z normálních parametrů tohoto napájení, přepne UPS automaticky zpět do standardního normálního režimu činnosti. (dvojité konverze) V režimu bypass je kritická zátěž napájena ze statického bypassu. V režimu chodu na baterie (režim zálohování) poskytují baterie DC napájení pro chod střídače. Kritická zátěž je napájena energií z baterií. V následujících sekcích jsou za pomocí blokových schémat popsány rozdíly mezi jednotlivými provozními režimy UPS s vyznačením toku napájení v každém režimu Standardní normální režim Ve standardním normálním režimu je napájení systému odvozeno z veřejné elektrorozvodné sítě, odkud je napětí přivedeno na vstupní stykač usměrňovače. Vstupní třífázové AC napětí je v usměrňovači s IGBT polovodiči konvertováno na DC stabilizované napětí pro střídač. Když je stykač baterie sepnutý, jsou baterie napájeny přímo ze stabilizovaného napětí usměrňovače přes DC konvertor ( buck and boost ) snižující, nebo zvyšující DC napětí v závislosti na napětí systému a na počtu připojených článků baterií. No Obr.18: Proudové toky uvnitř UPS ve standardním normálním režimu je schematicky znázorněn tok napájení přes UPS systém v normálním režimu. Bateriový konvertor má na vstupu stabilizovaný DC výstup usměrňovače a na výstupu poskytuje stabilizované DC napětí, jehož hodnota je zvýšena, nebo snížena tak, aby odpovídala nabíjecímu proudu baterií. Baterie jsou na UPS připojeny neustále a jsou připraveny napájet střídač UPS v případě, že na vstupu z elektrorozvodné sítě dojde k výpadku. Střídač vyrábí bez použití transformátoru na výstupu třífázové AC napětí pro napájení zátěže zákazníka. Střídač je na vstupu napájen stabilizovaným DC napětím z usměrňovače, jeho AC výstup je stabilizovaný a filtrovaný a ke své funkci využívá polovodičové prvky IGBT a princip pulzní šířkové modulace (PWM). Pokud dojde k přerušení napájení z AC elektrorozvodné sítě, nebo parametry tohoto napájení vybočí ze stanovených mezí, přepne UPS automaticky do režimu chodu na baterie (režim zálohování) tak aby kva 44

45 nedošlo k přerušení napájení kritické zátěže. Po obnovení napájení z elektrorozvodné sítě se UPS vrátí do normálního režimu činnosti. Obr. 18: Proudové toky uvnitř UPS ve standardním normálním režimu Pokud dojde k přetížení UPS, nebo ztrátě funkce, přepne UPS do režimu bypassu. Po odstranění příčin přetížení a obnově funkčnosti ve stanovených mezích se UPS automaticky vrátí do normálního režimu. Pokud dojde ke vnitřní závadě UPS, přepne se automaticky do režimu bypassu a zůstane v něm až do odstranění příčiny a návratu do normálního režimu činnosti Režim s vysokou energetickou účinností Když UPS pracuje v režimu vysoké energetické účinnosti (HE) je napětí z veřejné elektrorozvodné sítě přivedeno přímo přes interní bypass na kritickou zátěž a výkonový modul UPS je přepnut do pohotovostního režimu. Pokud na veřejné síti dojde k poklesu, výpadku, přepětí, podpětí nebo vybočení síťového kmitočtu ze stanovené tolerance, přejde systém UPS buď do normálního režimu (dvojitá konverze ), nebo do režimu zálohování (chod na baterie). Poté co se hodnotyna napájecím přívodu z veřejné sítě vrátí do normálu, vrátí se UPS do režimu HE. V režimu HE může UPS nabíjet na něj připojené externí baterie proudem maximálně 8 A. Pokud je potřeba nabíjecího proudu vyšší, přepne se UPS do normálního režimu činnosti, a baterie dobije. Po poklesu nabíjecího proudu pod 8 A se UPS vrátí do režimu HE. Pokud je zvolen režim HE, jde o normální provozní režim a nikoli o nouzový stav generující alarm. Když je UPS v režimu HE svítí na čelním displeji kontrolka NORMAL Režim bypassu VÝSTRAHA Pokud je UPS v režimu bypassu, není kritická zátěž chráněna před kolísáním napětí a kmitočtu, ani před výpadky napájení z elektrorozvodné sítě kva 45

46 Pokud UPS zjistí přetížení, poruchu zátěže, nebo vnitřní závadu, přepne do režimu bypassu automaticky. Do režimu bypassu může být UPS též přepnut ručně. Zdroj bypassu dodává napájení z AC elektrorozvodné sítě přímo do zátěže. Na Obr.19: Proudové toky uvnitř UPS v režimu standardního bypassu je ukázán tok napájení při činnosti v režimu bypassu. V režimu bypassu je na výstupu UPS systému třífázové AC napájení přímo ze vstupu systému z veřejné elektrorozvodné sítě. V tomto režimu není výstup systému chráněn před kolísáním napětí, ani kolísáním síťového kmitočtu, ani před výpadky samotného zdroje, tj. veřejné sítě. Provádí se pouze určitá filtrace napětí a ochrana zátěže před napěťovými špičkami, v bypass režimu však není k dispozici žádná aktivní úprava napájení, nebo zálohování z baterií. Vnitřní bypass sestává z polovodičového SCR usměrňovače, elektronického přepínače konstruovaného pro trvalé zatížení a stykače ochrany proti zpětnému napájení. Elektronický přepínač je použit okamžitě, jakmile není střídač schopen zabezpečit napájení zátěže. Elektronický přepínač určený pro trvalé zatížení je zapojen do série se stykačem ochrany proti zpětnému napájení a spolu s ním tvoří paralelní větev k usměrňovači a střídači. Polovodičový přepínač je elektronicky řízený prvek, který může být zapnut okamžitě a převzít zatížení střídače v momentě, kdy se vypne jeho výstupní stykač střídače a odpojí jej od zátěže. Stykač ochrany proti zpětnému napájení je trvale sepnut a napájí statický bypass, pokud je toto napájení na vstupu bypassu k dispozici. Pokud by se UPS přepnul z normálního režimu do režimu bypassu z jakéhokoli jiného důvodu, než je zásah obsluhy, bude se UPS automaticky pokoušet přepnout zpět do normálního režimu (až 3x během doby 10 minut). Při čtvrtém pokusu zůstane napájení klíčové chráněné zátěže přepnuto trvale na bypass a přepnutí do normálního režimu pak vyžaduje zásah obsluhy. Obr. 19: Proudové toky uvnitř UPS v režimu standardního bypassu kva 46

47 5.2.5 Režim chodu na baterie režim zálohování UPS se do režimu chodu na baterie přepne automaticky, pokud napájení z veřejné elektrorozvodné sítě vypadne, nebo jeho parametry neodpovídají specifikovaným hodnotám. V režimu chodu na baterie (režim zálohování) poskytují baterie UPS nouzové DC napájení, které střídač konvertuje na AC. Na Obr.20: Proudové toky uvnitř UPS v režimu standardního zálohování je ukázán tok napájení při chodu na baterie. Obr. 20: Proudové toky uvnitř UPS v režimu standardního zálohování Při výpadku napájení z veřejné elektrorozvodné sítě nemá usměrňovač žádný AC napájecí zdroj, ze kterého by mohl vyrobit výstupní DC napájení pro chod střídače. Rozpojí se vstupní stykač usměrňovače a baterie začnou okamžitě dodávat napětí DC bateriovému konvertoru. Konvertor zvedne napětí tak, aby invertor byl schopen napájet bez přerušení kritická zařízení zákazníka. Pokud je vstup bypassu a vstup usměrňovače společný a detekuje se tedy, že ani vstup bypassu není k dispozici, rozepne se též stykač ochrany proti zpětnému napájení. Rozpojení stykače na vstupu usměrňovače a stykače ochrany proti zpětnému napájení zabraňuje tomu, aby se napětí ze systému dostalo přes prvky statického bypassu a usměrňovače do veřejné sítě. Pokud se napětí z elektrorozvodné sítě neobnoví, nebo nemá parametry potřebné pro normální činnost UPS, budou se baterie vybíjet dále, až jejich napětí dosáhne úrovně, kdy střídač již nebude schopen napájet připojenou chráněnou zátěž. Jakmile k tomu dojde, vyšle UPS další sadu akustických a optických alarmů, indikujících BEZPROSTŘEDNĚ HROZÍCÍ ODSTAVENÍ. Když v krátké době nedostane usměrňovač řádné AC napájení může být výstup UPS napájen pouze další dvě minuty, než dojde k odstavení systému. Pokud je k dispozici napájení na vstupu bypassu, přepne se UPS místo vypnutí do režimu bypassu Pokud se v kterémkoli okamžiku vybíjení baterie obnoví napájení na vstupu UPS, sepne stykač na vstupu usměrňovače i stykač ochrany proti zpětnému napájení a usměrňovač začne dodávat DC napájení bateriovému konvertoru a invertoru. V tomto okamžiku se UPS vrátí do normálního režimu činnosti. V závislosti na celkovém zatížení a době, po kterou se baterie vybíjely, se může v důsledku proudu požadovaného pro dobití jejich kapacity, krátkodobě objevit alarm indikující dosažení limitního proudu baterií kva 47

48 5.3 Bloková schémata konfigurace systému samostatného UPS Bloková systémová schémata uvedená v této sekci znázorňují zjednodušenou vnitřní strukturu UPS, napájení z baterií a základního údržbového bypassu. Schéma Model UPS Vstupní napětí Výstupní napětí Typ systému Viz Obr. 21: Blokové schéma UPS systému Eaton 93E-300 Eaton 93E /400/415 VAC 380/400/415 VAC Samostatný UPS s dvojitou konverzí a externími bateriemi Tab. 13: Bloková schémata konfigurace kva 48

49 Pull Chain Viz též Tabulka 5: Ukončení externích silových kabelů na UPS Eaton 93E kva Obr. 21: Blokové schéma on-line UPS kva 49

50 6 Provozní pokyny UPS Tato kapitola obsahuje návod jak provozovat UPS. UPOZORNĚNÍ POZN 1: Před spuštěním UPS se ujistěte, že jsou dokončeny všechny kroky instalace a že autorizovaný servisní personál provedl předběžné první spuštění. Předběžné první spuštění prověří veškerou elektrickou instalaci a vzájemné propojení bloků, aby se ověřilo, že instalace byla úspěšná a systém správně funguje. POZN 2: Předtím, než zkusíte použít jakékoli ovládací prvky, přečtěte si tuto kapitolu příručky a získejte zevrubné znalosti o provozu UPS. 6.1 Ovládací prvky a optické indikátory UPS Ovládací prvky a indikátory identifikované a popsané v této sekci slouží k řízení a monitorování činnosti UPS. Umístění těchto prvků a indikátorů je vyznačeno na Obr.22: Ovládací prvky a indikátory UPS a na Obr.23: Jistič UPS je zobrazena poloha jističe UPS. Obr. 22: Ovládací prvky a indikátory UPS kva 50

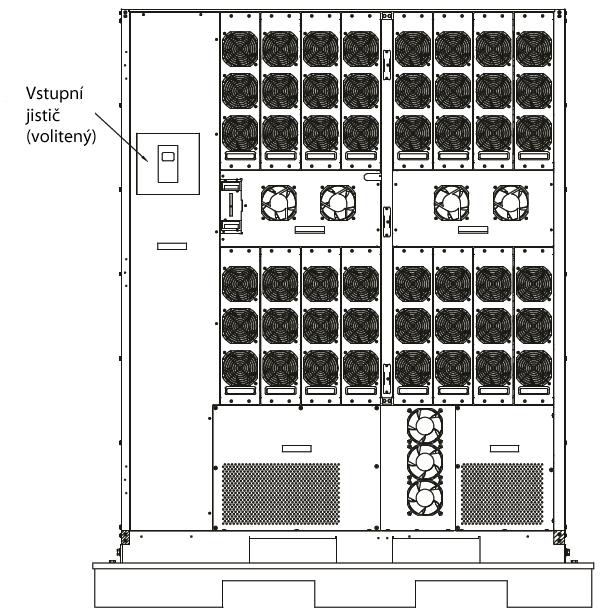

51 Obr. 23: Jistič UPS 6.2 Použití ovládacího panelu Následující odstavce popisují ovládací panel UPS včetně ovládacích prvků a indikátorů. Rovněž jsou uvedeny postupy jak monitorovat činnost UPS. Ovládací panel (viz Obr.24: Ovládací panel UPS) je umístěn na čelních dveřích UPS. Obr. 24: Ovládací panel UPS Ovládací panel sestává z: Displeje s tekutými krystaly (LCD) (1) Tlačítka pro navigaci v nabídce (2) Svislý sloupek stavových indikátorů (3). Viz Sekce 6.2.1: Stavové indikátory Následující odstavce popisují jak používat ovládací panel UPS k monitorování jeho stavu Viz Sekce 6.3: Provoz samostatného UPS. Po připojení jednotky na napájení se na obrazovce objeví logo Eaton, jak je znázorněno na Obr.24: Ovládací panel UPS. Jedním stisknutím jakéhokoli tlačítka na ovládacím panelu vyvoláte hlavní nabídku a stránku s mnemotechnickými symboly Stavové indikátory Čtyři grafické symboly na levé straně ovládacího panelu přísluší stavovým indikátorům barevným LED diodám. Tyto diody fungují spolu s akustickým alarmem a poskytují vám informaci o provozním stavu UPS kva 51

52 Indikátor Stav Popis svítí UPS je v Normálním režimu činnosti. Výkonový modul Zelený napájí klíčovou chráněnou zátěž. Žlutý Žlutý Červený nesvítí svítí svítí svítí bliká UPS je vypnut. UPS je v režimu chodu na Baterie (režim zálohování). Protože chod na baterie je v jistém smyslu také normálním režimem činnosti, svítí v tomto stavu i zelený indikátor normálního režimu činnosti. UPS je v režimu Bypassu. Chráněná zátěž je napájena ze zdroje bypassu. Indikátor normálního režimu činnosti v tomto režimu nesvítí. UPS vysílá aktivní alarm a vyžaduje okamžitou pozornost. Na LCD displeji jsou zobrazeny aktivní alarmy s nejvyšší prioritou. Alarmy doprovází akustický signál. Pro jeho ztlumení stačí stisknout kterékoli tlačítko na ovládacím panelu. Indikátor alarmu může svítit s dalšími indikátory. Na UPS vznikla nová alarmová situace. Indikátor bliká, dokud alarm nepotvrdíte jedním stisknutím kteréhokoli tlačítka na panelu Systémové události V Normálním režimu činnosti se UPS sám monitoruje a monitoruje i stav na svém přívodu z veřejné elektrorozvodné sítě. V režimu chodu na Baterie, nebo v režimu Bypassu může UPS vysílat alarmy, aby vás přesně informoval o tom, jaká událost způsobila změnu z normálního režimu činnosti. Systémové události mohou být na UPS indikovány akustickým alarmem, světelným indikátorem, zprávami, nebo všemi třemi způsoby. V řádce nabídky na hlavní obrazovce zvolte symbol UDÁLOSTI (EVENTS) a objeví se stránka aktivních událostí. Tato stránka zobrazuje všechny právě aktivní alarmy, upozornění, nebo povely. Další informace k použití stránky Události jsou v Sekci 6.2.6: Použití obrazovky nabídek Akustická signalizace systémových událostí - Systémový alarm houká, aby upozornil operátora, že došlo k systémové události vyžadující jeho pozornost. Alarm houká v půlsekundových intervalech. Optická indikace systémových událostí - Stavové indikátory na ovládacím panelu UPS spolu s akustickým alarmem dávají operátorovi na vědomí, že UPS pracuje v jiném režimu, než normálním. V normálním režimu činnosti UPS svítí pouze symbol normálního režimu. Ostatní indikátory se rozsvítí při indikaci alarmu, nebo nějaké systémové události. Objeví-li se alarm, zkontrolujte nejprve stav optických indikátorů, abyste zjistili, o jaký typ události se jedná. Popis optických stavových indikátorů je uveden v Sekci 6.2.1: Stavové indikátory. Hlášení o systémových událostech - Dojde-li k systémové události, objeví se na LCD displeji ve stavové části hlášení. Stejné hlášení se rovněž zapíše do Záznamníku událostí (Events Log) a může být přidáno do Záznamníku historie (History Log). Hlášení se řadí do čtyř kategorií: alarmy, upozornění, stav a povely Použití LCD a tlačítek LCD displej na ovládacím panelu tvoří rozhraní operátora s UPS systémem. Na Obr.25: Zóny LCD displeje jsou znázorněny jednotlivé oblasti displeje, jejichž význam je vysvětlen v následujících sekcích kva 52

53 Obr. 25: Zóny LCD displeje A Stavová zóna UPS automaticky roluje mezi typovým číslem, aktuálním kalendářním datem a časem, aktivními alarmy, stavem UPS, procentuálním zatížením a zbývající dobou zálohování. Pokud systém vyžaduje pozornost, pak horní řádka na displeji při rolování bliká. Některá upozornění a alarmy mohou být doprovázeny akustickým signálem. Pro ztlumení akustického alarmu stiskněte jednou kterékoli tlačítko na panelu. Na horním okraji Obr.25 je uvedena typická alarmová zpráva. Další informace o alarmech a upozorněních je uvedena v Sekci 6.2.2: Systémové události. B Informační zóna obsahuje údaje o stavu a činnosti UPS. C Lišta nabídky ukazuje symboly obrazovek, které lze vyvolat. Pro výběr konkrétní obrazovky zvýrazněte pomocí navigačních tlačítek její symbol a pak stiskněte tlačítko ENTER (<-). D Funkce navigačních tlačítek závisí na zobrazené stránce. Mezi obrazovkami, které jsou k dispozici, rolujte pomocí tlačítek Nahoru, Dolů, Vlevo a Vpravo. Pro výběr obrazovek s nabídkou použijte tlačítka ESC a ENTER. LCD displej a tlačítka můžete použít k tomu, abyste: se podívali do záznamníku událostí UPS (alarmy, upozornění, a povely) viz Sekce 6.2.6: Použití obrazovky nabídek. monitorovali činnost UPS (viz Sekce 6.2.6: Použití obrazovky nabídek). nastavili parametry UPS (viz Sekce 6.2.6: Použití obrazovky nabídek). řídili funkci UPS (viz Sekci 6.2.6: Použití obrazovky nabídek a Sekci 6.2.7: Ovládání systému). Po přibližně 10 minutách nečinnosti displej ztmavne. Jeho obraz obnovíte jedním stisknutím kteréhokoli tlačítka Použití nabídky Lišta nabídky vám umožňuje zobrazit údaje v informační zóně a pomůže vám při monitorování a řízení činnosti UPS. V následující Tabulce 14: Mapa nabídky funkcí displeje je znázorněna základní struktura nabídky kva 53

54 Volba nabídky Popis METERS Měřidla zobrazí naměřené parametry systému, nebo zátěže. EVENTS HISTORY CONTROLS SETUP ESC Události zobrazí seznam aktivních událostí na systému. Historie zobrazí záznamník historie systémových událostí. Ovládání zobrazí stránku řízení/ovládání systému. Nastavení umožňuje vám nastavit datum a čas pro účely časových značek, jazyk displeje, název jednotky, a popisky měřidel. Též vám dovolí změnit heslo a zobrazit čísla firmwarů. ESC návrat do hlavní nabídky a na obrazovku symbolů z obrazovek MĚŘENÍ, UDÁLOSTI, HISTORIE, OVLÁDÁNÍ a NASTAVENÍ. Návrat na hlavní obrazovku nastavení systému z nastavovací podnabídky. Šipka Enter potvrzuje, nebo spouští povel, nebo uloží nastavení. Šipky nahoru a dolů rolují mezi stránkami a seznamy, nebo zvýrazňují nastavení. Šipky vlevo a vpravo vybírají, nebo nastavují hodnoty zobrazené na obrazovce. Tab. 14: Mapa nabídky funkcí displeje Obrazovka s mnemotechnickými symboly Na Obr.26: Hlavní nabídka a obrazovka s grafickými symboly je znázorněna hlavní nabídka a obrazovka s mnemotechnickými symboly. Pro volbu obrazovky se symboly ze stránek MĚŘIDLA, UDÁLOSTI, HISTORIE, OVLÁDÁNÍ, nebo NASTAVENÍ stiskněte v aktuální nabídce tlačítko ESC. Obrazovka s mnemotechnickými symboly znázorňuje vnitřní komponenty skříně UPS a v grafické formě provozní stav UPS systému v reálném čase. Obr. 26: Hlavní nabídka a obrazovka s grafickými symboly kva 54

55 6.2.6 Použití obrazovky nabídek Tabulka 15: Struktura nabídky UPS popisuje jednotlivé funkce nabídky a způsob jejich použití. Funkce Podfunkce Postup použití Měření UPS METERS - UPS Události EVENTS Historie HISTORY Nastavení uživatele SETUP - USER Output UPS Input UPS Bypass Battery - UPS Function selection User info Obrazovka METERS (MĚŘENÍ) zobrazuje údaje měřících prvků UPS. Standardně zobrazená hodnota na této stránce je napětí fáze proti nulovému vodiči. Toto standardní nastavení lze změnit na zobrazení sdruženého napětí fáze-fáze (L1-L2, L2-L3, L1-L3). Pomocí tlačítek VLEVO a VPRAVO zvolte na hlavní liště nabídky symbol METER a objeví se příslušná obrazovka. Po obrazovce se pohybujte pomocí tlačítek. NAHORU a DOLŮ. Aktuální naměřené hodnoty se zobrazí v informační zóně obrazovky. Stránka Output (výstup) zobrazuje výstupní napětí (fáze proti nulovému vodiči), výstupní proud (každá fáze) a kmitočet výstupního napětí UPS. Rovněž se zobrazují naměřené hodnoty kva, kw a účiníku. Stránka Input (vstup) zobrazuje vstupní napětí (fáze proti nulovému vodiči), vstupní proud (každá fáze) a kmitočet vstupního napětí z elektrorozvodné sítě. Rovněž se zobrazují naměřené hodnoty kva, kw a účiníku. Stránka Bypass zobrazuje vstupní napětí bypassu (fáze proti nulovému vodiči), vstupní proud (každá fáze) a kmitočet vstupního napětí z elektrorozvodné sítě. Rovněž se zobrazují naměřené hodnoty kva, kw a účiníku. Stránka baterie zobrazuje napětí baterie (VDC) a její proud (IDC). Pomocí tlačítek VLEVO a VPRAVO zvolte na hlavní liště nabídky symbol EVENTS a objeví se příslušná obrazovka. Zobrazí se seznam všech systémových událostí, které jsou v současnosti aktivní. Nejnovější událost je na seznamu uvedena jako první. Odstraněné události (odstraněné příčiny) jsou vymazány ze seznamu. Po událostech se pohybujte pomocí tlačítek NAHORU a DOLŮ. Pomocí tlačítek VLEVO a VPRAVO zvolte na hlavní liště nabídky symbol HISTORY a objeví se příslušná obrazovka. Seznam událostí v záznamníku může mít až 512 položek v chronologickém pořadí. Nejnovější událost je na seznamu uvedena jako poslední. Jakmile je dosaženo 512 položek, pak nová událost přepíše tu nejstarší. Konec záznamníku (nejnovější událost) se zobrazí jako první. Pro zobrazení starších událostí rolujte vzhůru. Po seznamu se pohybujte pomocí tlačítek NAHORU a DOLŮ. Stránku Výběr funkce Function selection lze použít k zobrazení uživatelských informací a k zobrazení verzí instalovaného firmwaru. Pomocí tlačítek VLEVO a VPRAVO zvolte na hlavní liště nabídky symbol SETUP a objeví se příslušná obrazovka. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte požadovanou funkci a poté stisknete ENTER, čímž zobrazíte stránku příslušné funkce. Její typický vzhled obrazovky displeje je znázorněn na Obr.27: Typický vzhled obrazovky počátečního nastavení. Stránka User info Uživatelské informace poskytuje údaje o typu a modelu UPS, její CTO a sériové číslo, jmenovité hodnoty výstupního napětí, kmitočtu a výkonu v kva, jmenovitém vstupním napětí a jmenovité době zálohování. Pomocí tlačítek VLEVO a VPRAVO zvolte na liště nabídky SETUP symbol USER. Pomocí tlačítek NAHORU a DOLŮ zvolíte funkci INFO a poté stisknete ENTER, čímž zobrazíte stránku příslušné funkce. Pro návrat na stránku System Setup stiskněte tlačítko ESC. About Stránka About informace poskytuje údaje o verzích firmwaru instalovaného v UPS. Pomocí tlačítek VLEVO a VPRAVO zvolte na liště nabídky SETUP symbol USER. Pomocí tlačítek NAHORU a DOLŮ zvolíte funkci ABOUT. Pro návrat na stránku System Setup stiskněte tlačítko ESC kva 55

56 Funkce Podfunkce Postup použití Setup - Config Nastavení konfigurace Password (Heslo) Function selection (výběr funkce) Clock (hodiny) Set Date and Time MM/DD/YYYY Set Date and Time DD/MM/YYYY Language (jazyk) Unit Name (název jednotky) Meters (měřidla) Lamp test (test optických indikátorů) Clear Log (vymazat záznamník) Je-li požadováno zadat heslo, použijte tlačítka VLEVO a VPRAVO k výběru umístění znaku, který tvoří heslo. Pomocí tlačítek NAHORU a DOLŮ změníte znak. Jakmile je heslo zadáno zvolte položku DONE (hotovo) a poté stiskněte ENTER. Zobrazí se stránka nabídky nastavení systému úrovně 1. Výchozí nastavení hesla této stránky je Tuto stránku lze použít k nastavení kalendářního data a času, ke změně jazyka displeje, k zadání názvu jednotky, ke změně způsobu měření, k provedení zkoušky optických indikátorů, k vymazání záznamníku historie a k zadání hesla pro přístup k funkcím úrovně 1. Pomocí tlačítek VLEVO a VPRAVO zvolte na hlavní liště nabídky symbol SETUP a objeví se příslušná obrazovka. Pomocí tlačítek VLEVO a VPRAVO zvolte v liště nabídek položku CONFIG. Pokud je to třeba, zadejte heslo. Stránka Clock hodiny umožňuje výběr formátu zobrazení data buď měsíc/den/rok, nebo den/měsíc/rok. Rovněž umožňuje nastavit pro displej zimní/letní čas. Tyto údaje se pak použijí v záznamnících událostí a historie. Pomocí tlačítek NAHORU a DOLŮ zvolíte položku CLOCK, čímž zobrazíte příslušnou stránku. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte požadovaný formát a poté stisknete ENTER. Objeví se stránka nastavení data a času. Pro návrat na stránku System Setup stiskněte tlačítko ESC. Stránka nastavení data a času ve formátu MM/DD/RRRR umožňuje nastavit vnitřní kalendářní datum a čas UPS ve tvaru měsíc/den/rok. Informace o datu a času je použita pro zobrazení na displeji a pro záznam událostí do záznamníku Události (Events) a Historie (History). Pomocí tlačítek VLEVO a VPRAVO zvýrazníte nastavení, které je třeba změnit. Změnu provedete pomocí tlačítek NAHORU a DOLŮ. Po provedení změn použijte tlačítka VLEVO a VPRAVO a zvýrazněte SAVE (ULOŽIT) a za použití tlačítek NAHORU a DOLŮ zvolte YES (ano). Uložení změn a návrat na stránku System Setup dokončíte stiskem ENTER. Stránka nastavení data a času ve formátu DD/MM/RRRR umožňuje nastavit vnitřní kalendářní datum a čas UPS ve tvaru den/měsíc/rok. Informace o datu a času je použita pro zobrazení na displeji a pro záznam událostí do záznamníku Události (Events) a Historie (History). Pomocí tlačítek VLEVO a VPRAVO zvýrazníte nastavení, které je třeba změnit. Změnu provedete pomocí tlačítek NAHORU a DOLŮ. Po provedení změn použijte tlačítka VLEVO a VPRAVO a zvýrazněte SAVE (ULOŽIT) a za použití tlačítek NAHORU a DOLŮ zvolte YES (ano). Uložení změn a návrat na stránku System Setup dokončíte stiskem ENTER. Stránka nastavení jazyka komunikace vám umožňuje zvolit jazyk zobrazení nabídek na displeji. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte položku LANGUAGE(jazyk) a stisknete ENTER, čímž zobrazíte stránku jazykového nastavení. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte požadovaný jazyk a stisknete ENTER. Pro návrat na stránku System Setup stiskněte tlačítko ESC. Stránka nastavení názvu jednotky vám umožňuje zadat její název. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte položku UNIT NAME (název jednotky) a stisknete ENTER, čímž zobrazíte příslušnou stránku. Pomocí tlačítek VLEVO a VPRAVO zvýrazníte znak, který je třeba změnit. Změnu provedete pomocí tlačítek NAHORU a DOLŮ. Po provedení změn použijte tlačítka VLEVO a VPRAVO zvýrazněte SAVE (ULOŽIT) a za použití tlačítek NAHORU a DOLŮ zvolte YES (ano). Uložení změn a návrat na stránku System Setup dokončíte stiskem ENTER. Pro návrat na stránku System Setup stiskněte tlačítko ESC. Stránka měřidla umožňuje nastavit způsob zobrazení naměřených údajů na stránce. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte položku METERS (měřidla), poté stisknete ENTER čímž zobrazíte příslušnou stránku. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte požadovaný způsob zobrazení a stiskem ENTER volbu potvrdíte. Pro návrat na stránku System Setup stiskněte tlačítko ESC. Stránka testu optických indikátorů vám umožňuje odzkoušet funkci kontrolek stavu UPS na ovládacím panelu. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte položku LAMP TEST (test optických indikátorů), poté stiskem ENTER rozsvítíte kontrolky. Pro návrat na stránku System Setup stiskněte tlačítko ESC. Stránka mazání záznamníku umožňuje vymazat záznamník historie událostí. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte položku CLEAR LOG (vymazat záznamník), poté stiskem ENTER záznamník vymažete. Pro návrat na stránku System Setup stiskněte tlačítko ESC kva 56

57 Controls (ovládání) Podfunkce P/W (heslo) Postup použití Stránka změny hesla umožňuje změnit heslo pro změny nastavení systému na úrovni 1. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte položku P/W, poté stiskem ENTER aktivujete stránku změny hesla. Pomocí tlačítek VLEVO a VPRAVO zvýrazníte znak, který je třeba změnit. Změnu provedete pomocí tlačítek NAHORU a DOLŮ. Po zadání hesla zvolte CHANGE (změnit) a stiskněte ENTER. Detaily jsou uvedeny v Sekci 6.2.7: Ovládání systému Tab. 15: Struktura nabídky UPS Obr. 27: Typický vzhled obrazovky počátečního nastavení Ovládání systému Pro aktivaci stránky Ovládání (Controls) zvolte na liště hlavní nabídky symbol CONTROLS a stiskněte ENTER. Stránka Ovládání se používá k ovládání normální činnosti, k přepnutí na bypass, odpojení zátěže a pro řídící povely nabíječe baterií. Tato stránka navíc zobrazuje aktuální stav UPS. Stránka je znázorněna na Obr. 28: Typická obrazovka ovládání systému. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte požadovanou stránku povelů a poté stiskem ENTER stránku s nabídkou povelů aktivujete. Tlačítky VLEVO a VPRAVO zvýrazníte požadovaný povel. V Tabulce 16: Nabídka povelů týkajících se provozu systému jsou popsány řídící funkce a pokyny, jak otevřít stránku s nabídkou povelů a jak tuto stránku používat. V Tabulce 17: Typická hlášení stavu systému je seznam typických hlášení o stavu systému, která se zobrazují během činnosti UPS. Detailní informace o tom, jak používat povely k ovládání systému naleznete v Sekci 6.3: Provoz samostatného UPS kva 57

58 Obr. 28: Typická obrazovka ovládání systému Funkce Podfunkce Použití Povely pro ovládání systému Normal Mode Pomocí tlačítek NAHORU a DOLŮ zvýrazníte požadovaný povel, poté stiskem ENTER povel či funkci aktivujete, nebo pokračujete na další povelové stránky. Spustí UPS ve standardním normálním režimu činnosti, nebo přepne UPS z režimu bypassu do standardního režimu. Povely pro ovládání režimu baterií Bypass Mode High- Efficiency (HE) mode Charger (nabíječ) Resting (klidový režim) Spustí UPS v režimu bypassu, nebo přepne UPS z normálního režimu do bypassu. Přepne UPS ze standardního normálního režimu činnosti do režimu s vysokou účinností (HE). Přepne UPS z HE režimu do standardního normálního režimu. Pomocí tlačítek NAHORU a DOLŮ zvýrazníte požadovaný povel, poté stiskem ENTER povel aktivujete. Zapne nabíječ baterie. Vypne nabíječ baterie. Tab. 16: Nabídka povelů týkajících se provozu systému Funkce UPS Bypass Charger (nabíječ) Hlášení Load Off zátěž odpojena Bypass Online HE Off vypnut On zapnut Available k dispozici Charger resting nabíječ v klidovém režimu Charger nabíječ v činnosti Tab. 17: Typická hlášení stavu systému kva 58

59 6.3 Provoz samostatného UPS UPOZORNĚNÍ POZN 1: Použité označení stavu jističe: Open (rozpojeno) = O = Off; Closed (sepnuto) = I = On. POZN 2: Umístění jističe externí bateriové skříně (EBC) naleznete v Instalační příručce externí bateriové skříně. POZN 3: Níže zmíněné jističe a Externí přepínač údržbového bypassu nejsou součástí dodávky UPS, s výjimkou interního jističe na vstupu UPS (volitelně) Spuštění UPS ve standardním normálním režimu (výchozí režim) UPS systém spustíte následovně: 1. Čelní dveře UPS otevřete nadzvednutím kliky odspodu, a jejím otočením vpravo (proti směru hodinových ručiček) viz Obr.22: Ovládací prvky a indikátory UPS. 2. Zapněte jistič vstupního přívodu usměrňovače UPS. 3. Zapněte jistič vstupního přívodu bypassu UPS. 4. Pokud UPS obsahuje interní vstupní jistič, zkontrolujte, zda je zapnut. 5. Zavřete dveře a zajistěte jejich kliku. 6. Zapněte jističe externí bateriové skříně. 7. Počkejte, až se zaktivuje ovládací panel UPS a bude indikovat, že logické obvody jsou napájeny. 8. Zkontrolujte, zda nejsou aktivní žádné alarmy. Upozornění netřeba vykládat jako alarmy. 9. Na liště hlavní nabídky zvolte CONTROLS. Zobrazí se stránka ovládání systému. 10. Pokud jste tak ještě neučinili, zvolte na stránce System Control (ovládání systému) položku UPS. 11. Na stránce System Control zvolte povel LOAD OFF -> NORMAL a stiskněte ENTER. 12. Pokud je to vyžadováno, zadejte heslo úrovně 1. Výchozí heslo je Zapne se usměrňovač a střídač. Střídač bude postupně nabíhat na plné napětí. Celý proces náběhu UPS do normálního provozního režimu trvá zhruba 1 minutu. Jakmile střídač naběhne na plné napětí, sepne stykač na výstupu UPS a odpojí se statický bypass. Kritická zátěž je nyní napájena ve standardním normálním režimu. Svítí indikátor normálního režimu činnosti. 13. Pokud je součástí instalace externí jistič na výstupu, zapněte jej Spuštění UPS v režimu bypass Pokud není na výstupu střídače UPS napětí a kritickou zátěž je třeba napájet, spusťte UPS v režimu bypass kva 59

60 UPOZORNĚNÍ V režimu bypass není klíčová zátěž chráněna před výpadky napájení z veřejné elektrorozvodné sítě, ani před nepravidelnostmi a vybočením ze jmenovitých hodnot. UPS v režimu bypass spustíte následovně: 1. Čelní dveře UPS otevřete nadzvednutím kliky odspodu, a jejím otočením vpravo (proti směru hodinových ručiček) viz Obr.22: Ovládací prvky a indikátory UPS. 2. Zapněte jistič na přívodu vstupu usměrňovače UPS. 3. Zapněte jistič na přívodu vstupu bypassu UPS. 4. Pokud UPS obsahuje interní vstupní jistič, zkontrolujte, zda je zapnut. 5. Zavřete dveře a zajistěte jejich kliku. 6. Zapněte jističe externí bateriové skříně. 7. Počkejte, až se zaktivuje ovládací panel UPS a bude indikovat, že logické obvody jsou napájeny. 8. Zkontrolujte, zda nejsou aktivní žádné alarmy. Upozornění netřeba vykládat jako alarmy. 9. Na liště hlavní nabídky zvolte CONTROLS. Zobrazí se stránka ovládání systému. 10. Pokud jste tak ještě neučinili, zvolte na stránce System Control (ovládání systému) položku UPS. 11. Na stránce System Control zvolte LOAD OFF -> BYPASS a stiskněte ENTER. 12. Pokud je součástí instalace externí jistič na výstupu, zapněte jej Přepnutí z normálního režimu do bypassu Postup přepnutí napájení klíčové chráněné zátěže do režimu bypass UPOZORNĚNÍ V režimu bypass není kritická zátěž chráněna před výpadky napájení z veřejné elektrorozvodné sítě, ani před nepravidelnostmi a vybočením ze jmenovitých hodnot. 1. Na liště hlavní nabídky zvolte symbol CONTROLS. Zobrazí se stránka ovládání systému. 2. Pokud jste tak ještě neučinili, zvolte na této stránce položku UPS. 3. Na téže stránce zvolte povel NORMAL -> BYPASS a stiskněte ENTER. UPS se přepne do režimu bypass. Rozsvítí se kontrolka režimu bypass. Výkonový modul usměrňovač - střídač zůstane zapnut. VAROVÁNÍ Vnitřek skříně UPS je pod napětím kva 60

61 6.3.4 Přepnutí z bypassu do normálního režimu Napájení chráněné zátěže přepnete z bypassu do normálního režimu následovně: 1. Na liště hlavní nabídky zvolte symbol CONTROLS. Zobrazí se stránka ovládání systému. 2. Pokud jste tak ještě neučinili, zvolte na této stránce položku UPS. 3. Na téže stránce zvolte povel BYPASS -> NORMAL a stiskněte ENTER. UPS se přepne do normálního režimu. Pokud by napájení z výkonového modulu (usměrňovač - střídač) nebylo k dispozici, zůstane systém v režimu bypassu a zazní akustický alarm. Rozsvítí se kontrolka normálního režimu Přepnutí ze standardního normálního režimu do režimu HE Zátěž přepnete do HE režimu napájení následovně: 1. Na liště hlavní nabídky zvolte symbol CONTROLS. Zobrazí se stránka ovládání systému. 2. Pokud jste tak ještě neučinili, zvolte na této stránce položku UPS. 3. Na téže stránce zvolte povel HE:DISABLE -> ENABLE a stiskněte ENTER. Po úplném nabití baterie se UPS přepne do režimu HE, pokud se na napájecím přívodu z elektrorozvodné sítě nevyskytují žádné problémy. Pokud se zjistí na přívodu, že není vše v požadovaných tolerancích, UPS vyčká a přepne se do HE režimu až po obnovení normálních podmínek. Svítí indikátor normálního režimu provozu NORMAL Přepnutí z režimu HE do standardního normálního režimu Zátěž přepnete do standardního normálního režimu napájení následovně: 1. Na liště hlavní nabídky zvolte symbol CONTROLS. Zobrazí se stránka ovládání systému. 2. Pokud jste tak ještě neučinili, zvolte na této stránce položku UPS. 3. Na téže stránce zvolte povel HE:ENABLE -> DISABLE a stiskněte ENTER. UPS se přepne do normálního standardního režimu. Svítí indikátor normálního režimu provozu NORMAL Přepnutí z normálního režimu do režimu externího údržbového bypassu Zátěž přepnete na údržbový bypass následovně: 1. Podle pokynů uvedených v Sekci 6.3.3: Přepnutí z normálního režimu do bypassu přepněte z normálního režimu na bypass. 2. Zkontrolujte na LCD displeji, že UPS je přepnut do režimu bypass. 3. Zapněte přepínač údržbového bypassu. 4. Podle pokynů uvedených v Sekci : Použití povelu LOAD OFF proveďte proceduru LOAD OFF. 5. Vypněte jistič na vstupu bypassu, jistič na vstupu usměrňovače a jistič na výstupu UPS (viz Obr. 29: Schéma instalace externího údržbového bypassu. 6. Vypněte všechny jističe externích bateriových skříní kva 61

62 VAROVÁNÍ Vnitřek skříně UPS je pod napětím. Obr. 29: Schéma instalace externího údržbového bypassu Přepnutí z režimu externího údržbového bypassu do normálního režimu Zátěž přepnete do normálního režimu následovně: 1. Zapněte jistič na vstupu údržbového bypassu a jistič na vstupu bypassu (viz Obr. 29: Schéma instalace externího údržbového bypassu. 2. Podle Sekce 6.3.2: Spuštění UPS v režimu bypass zadejte UPS povel k chodu v režimu bypassu. 3. Zkontrolujte na LCD displeji, že UPS je přepnut do režimu bypassu. 4. Zapněte jistič na výstupu údržbového bypassu. 5. Vypněte přepínač údržbového bypassu. 6. Podle pokynů uvedených v Sekci 6.3.4: Přepnuti z bypassu do normálního režimu zadejte UPS povel k přepnutí do normálního režimu kva 62

63 6.3.9 Vypnutí UPS a odpojení chráněné zátěže Při údržbě, nebo servisním zásahu na chráněné zátěži je třeba odpojit její napájení: 1. Vypněte všechna zařízení napájená z UPS. 2. Podle pokynů v Sekci : Použití povelu LOAD OFF proveďte proceduru LOAD OFF. Rozepnou se stykače na výstupu a vypne se výkonový modul UPS. Rozepnou se stykače na vstupu UPS a na přívodu z baterií. VAROVÁNÍ Protože jsou instalovány externí baterie, zůstává vnitřek skříně UPS pod napětím i po rozepnutí jističů na přívodu UPS z elektro rozvodné sítě. 3. Pokud má UPS vstupní jistič, vypněte jej. 4. Pokud je instalován externí údržbový bypass, zajistěte aby byl vypnut. 5. Vypněte jističe na vstupu UPS a přívodu napájení bypassu. 6. Vypněte všechny jističe externích bateriových skříní Ovládání nabíječe Nabíječ zapnete následovně: 1. Na liště hlavní nabídky zvolte symbol CONTROLS. Zobrazí se stránka ovládání systému. 2. Na této stránce zvolte Battery. 3. Objeví se stránka ovládání systému baterií, na které zvolte RESTING -> CHARGING (klidový režim > nabíjení) a stiskněte ENTER. Nabíječ vypnete následovně: 1. Na liště hlavní nabídky zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 2. Na této stránce zvolte Battery. 3. Objeví se stránka ovládání systému baterií, na které zvolte CHARGING -> RESTING (nabíjení ->klidový režim) a stiskněte ENTER kva 63

64 Test baterií UPOZORNĚNÍ POZN 1: Tato UPS je vybavena uživatelsky spouštěným testem baterií, který má za cíl určit, zda jsou baterie schopny napájet zátěž. POZN 2: Test baterií lze spustit pouze tehdy, jsou-li baterie plně nabity. K tomu normálně dojde po 72 hodinách od začátku nabíjecího cyklu. Pokud test nelze spustit, nezobrazí se v nabídce. Test baterií spustíte následujícím postupem: 1. Na liště hlavní nabídky zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 2. Na této stránce zvolte Battery. 3. Objeví se stránka ovládání systému baterií, na které zvolte RESTING -> TESTING a stiskněte ENTER Použití povelu LOAD OFF Povel Load off vypnutí chráněné zátěže se spustí na stránce ovládání systému tak, že se vybere položka Load Off. Tento povel ovládá výstup UPS tak, že UPS vypne a odpojí napájení chráněné zátěže. UPS (včetně bypassu) zůstane vypnutý až do provedení restartu. Povel Load Off se použije takto: 1. Na liště hlavní nabídky zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 2. Na této stránce zvolte UPS. 3. Objeví se stránka ovládání UPS systému, na které zvolte v závislosti na provozním režimu UPS buď NORMAL -> LOAD OFF, nebo BYPASS -> LOAD OFF a stisknete ENTER. Zobrazí se stránka Verify Action ověření akce, která vám dává možnost buď v akci pokračovat, nebo ji zrušit. VÝSTRAHA Pokud se v následujícím kroku zvolí LOAD OFF ztratí se veškeré napájení chráněné zátěže. Povel použijte pouze tehdy, chcete-li chráněnou zátěž vypnout. 4. Zvolte Yes nebo No a stiskněte tlačítko ENTER. Potvrzením Yes okamžitě vypnete UPS a odpojíte chráněnou zátěž od napájení. Volbou No povel zrušíte. VÝSTRAHA Po povelu Load Off se nepokoušejte systém restartovat, dokud nezjistíte a neodstraníte příčinu, kvůli které jste UPS vypnuli kva 64

65 Při restartu UPS po povelu LOAD OFF postupujte podle pokynů v Sekci 6.3.1: Spuštění UPS ve standardním normálním režimu, nebo podle Sekce 6.3.2: Spuštění UPS v režimu bypass. VAROVÁNÍ Protože jsou instalovány externí baterie, zůstává vnitřek skříně UPS pod napětím i po rozepnutí jističů na přívodu UPS z elektro rozvodné sítě Použití spínače EPO Nouzové vypnutí se spustí pomocí tlačítkového spínače EPO. V nouzové situaci můžete tento spínač použít k ovládání výstupu UPS. Spínač EPO vypne napájení chráněné zátěže a okamžitě vypne UPS, aniž by vyzval k ověření tohoto povelu. UPS, včetně bypassu, zůstane vypnutý až do restartu. VÝSTRAHA Po aktivaci spínače EPO podle následujícího kroku zmizí veškeré napájení chráněné zátěže. Tuto funkci proto použijte, jen když chcete její napájení vypnout. UPOZORNĚNÍ Následující pokyny platí pro spínač EPO, dodaný společností EATON. Pokud je použit vzdálený spínač EPO dodaný zákazníkem, nemusí se aktivovat stejným způsobem. V takovém případě použijte návod dodaný se spínačem Použití spínače EPO: 1. Stiskněte spínací tlačítko EPO VÝSTRAHA Po aktivaci spínače EPO se nepokoušejte systém restartovat, dokud nezjistíte a neodstraníte příčinu, kvůli které jste UPS vypnuli. 2. Restart UPS po použití spínače EPO provedete přepnutím spínače zpět do výchozí polohy a poté procedurou popsanou v Sekci 6.3.1: Spuštění UPS ve standardním normálním režimu, nebo procedurou popsanou v Sekci 6.3.2: Spuštění UPS v režimu bypass kva 65

66 6.4 Provoz paralelně zapojených UPS Odstavce v této sekci obsahují provozní pokyny pro UPS systém s více UPS. UPOZORNĚNÍ POZN 1: Umístění jističe externí bateriové skříně naleznete v Instalační příručce a návodu pro uživatele, zmíněném v Sekci 1.8: Další informace. POZN 2: Start proveďte a rozšířené ovládací funkce týkající se celého systému zadávejte z UPS1. POZN 3: Níže zmíněné jističe nejsou součástí dodávky UPS s výjimkou vnitřního jističe na vstupu UPS (volitelně) Spuštění paralelního UPS systému ve standardním normálním režimu Systém spustíte následovně: 1. Otevřete přední dveře nadzvednutím kliky a jejím otočením doprava (proti směru hodinových ručiček viz Sekce 6.1: Ovládací prvky a optické indikátory UPS. 2. Ověřte, že jsou vypnuty všechny jističe a stykače na vstupech UPS a na vstupech bypassů. 3. Zapněte všechny výstupní jističe modulů (MOB). 4. Zapněte všechny jističe na všech vstupních přívodech UPS. 5. Pokud jsou UPS připojeny na duální přívod, zapněte všechny jističe na vstupních přívodech bypassu. 6. Pokud je UPS vybaven vstupním jističem, zapněte jej. 7. Zavřete dveře a zajistěte je klikou. 8. Zapněte jističe externích bateriových skříní. 9. Vyčkejte, až se aktivuje ovládací panel UPS a bude indikovat napájení elektronických logických obvodů. 10. Zkontrolujte, zda nejsou aktivní žádné alarmy. Upozornění nelze považovat za alarmy. 11. Na liště hlavní nabídky zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 12. Pokud jste tak ještě neučinili, zvolte na stránce ovládání systému symbol UPS. 13. Objeví se stránka ovládání UPS systému, na které zvolte povel LOAD OFF -> NORMAL a stiskněte ENTER. 14. Pokud to bude vyžadováno, zadejte heslo úrovně 1. Výchozí nastavení tohoto hesla je Naběhnou všechny usměrňovače a střídače. Střídače postupně naběhnou na plné napětí. Poté co na všech střídačích dosáhne napětí plné hodnoty, sepnou se stykače na výstupech UPS a vypnou se elektronické statické bypassy. Klíčová chráněná zátěž je nyní napájena ve standardním normálním režimu. Náběh UPS do standardního normálního režimu trvá přibližně minutu. Rozsvítí se optický indikátor normálního režimu kva 66

67 6.4.2 Spuštění paralelního UPS systému v režimu bypass Pokud by nebyl na paralelním systému UPS k dispozici výstup střídače a potřebujte napájet chráněnou zátěž, postupujte následovně: VÝSTRAHA V režimu bypass není klíčová zátěž chráněna před výpadky napájení z veřejné elektrorozvodné sítě, ani před nepravidelnostmi a vybočením ze jmenovitých hodnot. 1. Otevřete přední dveře nadzvednutím kliky a jejím otočením doprava (proti směru hodinových ručiček viz Sekce 6.1: Ovládací prvky a optické indikátory UPS. 2. Ověřte, že jsou vypnuty všechny jističe a stykače na vstupu UPS a na vstupu bypassu. 3. Zapněte všechny výstupní jističe modulů (MOB). 4. Zapněte všechny jističe na všech vstupních přívodech UPS. 5. Pokud jsou všechny UPS připojeny na duální přívod, zapněte všechny jističe na vstupních přívodech bypassu. 6. Pokud je UPS vybaven vstupním jističem, zapněte jej. Ujistěte se, že jsou zapnuty všechny stykače na vstupech usměrňovačů. 7. Zavřete dveře a zajistěte je klikou. 8. Zapněte jističe externích bateriových skříní. 9. Vyčkejte, až se aktivuje ovládací panel UPS a bude indikovat napájení elektronických logických obvodů. 10. Zkontrolujte, zda nejsou aktivní žádné alarmy. Upozornění nelze považovat za alarmy. 11. Na liště hlavní nabídky zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 12. Pokud jste tak ještě neučinili, zvolte na stránce ovládání systému symbol UPS. 13. Objeví se stránka ovládání UPS systému, na které zvolte povel LOAD OFF -> BYPASS a stiskněte ENTER. Chráněná klíčová zátěž je okamžitě napájena ze zdroje bypassu v bypass režimu ze všech UPS Svítí indikátor režimu bypassu Přepnutí z normálního režimu do režimu bypassu Přepnutí chráněné zátěže na napájení z bypassu provedete následovně: VÝSTRAHA V režimu bypass není klíčová zátěž chráněna před výpadky napájení z veřejné elektrorozvodné sítě, ani před nepravidelnostmi a vybočením ze jmenovitých hodnot. 1. Na kterémkoli UPS na liště hlavní nabídky zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 2. Pokud jste tak ještě neučinili, zvolte na této stránce ovládání systému položku UPS. 3. Objeví se stránka ovládání UPS systému, na které zvolte NORMAL -> BYPASS, a stiskněte ENTER. Všechny UPS se přepnou do režimu bypass. Rozsvítí se indikátor režimu bypass. Výkonový modul (usměrňovač -> střídač) zůstává zapnut kva 67

68 VAROVÁNÍ Vnitřek skříně UPS je pod napětím Přepnutí z režimu bypass do normálního režimu Přepnutí chráněné klíčové zátěže na napájení v normálním režimu provedete následovně: 1. Na kterémkoli UPS na liště hlavní nabídky zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 2. Pokud jste tak ještě neučinili, zvolte na této stránce ovládání systému položku UPS. 3. Objeví se stránka ovládání UPS systému, na které zvolte BYPASS -> NORMAL, a stiskněte ENTER. Všechny UPS se přepnou do normálního režimu. Pokud by napájení z výkonového modulu (usměrňovač -> střídač) nebylo k dispozici, zůstane UPS v režimu bypass a rozezní se alarm. Po přepnutí do normálního režimu se rozsvítí příslušný stavový indikátor. VAROVÁNÍ Vnitřek skříně UPS je pod napětím Vypnutí jednotlivého UPS Chcete-li vypnout UPS: 1. U UPS, který je třeba vypnout, vypněte jističe MOB. 2. Na liště hlavní nabídky zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 3. Pokud jste tak ještě neučinili, zvolte na této stránce ovládání systému položku UPS. 4. Na stránce ovládání UPS systému, zvolte NORMAL-> UPS OFF, a stiskněte ENTER. Rozepnou stykače na výstupu a stykač ochrany proti zpětnému napájení. Na vypínané UPS se vypne výkonový modul (usměrňovač -> střídač), ale napájení elektronických logických obvodů zůstane zachováno. VAROVÁNÍ Protože jsou instalovány externí baterie, zůstává vnitřek skříně UPS pod napětím i po rozepnutí jističů na přívodu UPS z elektrorozvodné sítě. 6. Na UPS, který je vypínán vypněte jističe na vstupním přívodu UPS a na přívodu bypassu. 7. Pokud jsou instalovány EBC, vypněte všechny jističe externích bateriových skříní. UPS je nyní zcela vypnut kva 68

69 6.4.6 Restart jednotlivého UPS Při restartu jednotlivého UPS po jejím předchozím vypnutí postupujte následovně: 1. Pro restartovaný UPS zapněte jističe MOB. 2. Zapněte jistič na vstupu restartovaného UPS a pokud je instalován, i na jeho přívodu bypassu. 3. Zapněte stykač na vstupu usměrňovače. 4. Zapněte jistič na výstupu, pokud je instalován. 5. Zapněte jističe externích bateriových skříní. 6. U restartovaného UPS vyčkejte, až se zaktivuje ovládací panel a bude indikovat, že elektronické logické obvody jsou napájeny. 7. Zkontrolujte, že na restartovaném UPS nejsou hlášeny žádné alarmy. Upozornění nelze považovat za alarmy. 8. Na liště hlavní nabídky restartovaného UPS zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 9. Pokud jste tak ještě neučinili, zvolte na této stránce ovládání systému položku UPS. 10. Na stránce ovládání UPS systému, zvolte povel UPS OFF-> NORMAL, a stiskněte ENTER. 11. Pokud to bude vyžadováno, zadejte heslo úrovně 1. Výchozí nastavení hesla je Zapne se usměrňovač a střídač. Střídač naběhne na plné napětí. Poté, co napětí na všech střídačích dosáhne plné hodnoty, sepne stykač na výstupu UPS a elektronický přepínač bypassu se vypne. Klíčová chráněná zátěž je nyní napájena ve standardním normálním režimu, spolu s napájením z ostatních připojených UPS. UPS dosáhne standardního normálního režimu činnosti zhruba za 1 minutu. Rozsvítí se indikátor normálního režimu Vypnutí UPS a chráněné zátěže Při údržbě, nebo servisním zásahu na chráněné zátěži vypněte její napájení následovně: 1. Vypněte všechna zařízení napájená z paralelního UPS systému. 2. Proveďte proceduru LOAD OFF popsanou v Sekci : Použití povelu LOAD OFF. Rozepnou se výstupní stykače a vypne se výkonový modul. Rozepnou stykače na vstupu a stykače baterií. VAROVÁNÍ Protože jsou instalovány externí baterie, zůstává vnitřek skříně UPS pod napětím i po rozepnutí jističů na přívodu UPS z elektrorozvodné sítě. 3. Vypněte všechny jističe na vstupech UPS, pokud jsou instalovány. 4. Vypněte všechny jističe na vstupech bypassu, pokud jsou instalovány. 5. Vypněte přepínač údržbového bypassu, pokud je instalován. 6. Vypněte všechny jističe MOB. 7. Vypněte všechny jističe na vstupním přívodu UPS a na přívodu bypassu. 8. Vypněte všechny jističe externích bateriových skříní kva 69

70 6.4.8 Ovládání nabíječe Nabíječ jednotlivého UPS zapnete následovně: 1. Na liště hlavní nabídky UPS, jehož nabíječ je třeba zapnout, zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 2. Na této stránce zvolte Battery. 3. Objeví se stránka ovládání systému baterií, na které zvolte povel RESTING -> CHARGING (klidový režim > nabíjení) a stiskněte ENTER. Nabíječ jednotlivého UPS vypnete následovně: 1. Na liště hlavní nabídky UPS, jehož nabíječ je třeba vypnout, zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 2. Na této stránce zvolte Battery. 3. Objeví se stránka ovládání systému baterií, na které zvolte povel CHARGING -> RESTING (nabíjení ->klidový režim) a stiskněte ENTER Test baterií UPOZORNĚNÍ POZN 1: Tento UPS je vybaven uživatelsky spouštěným testem baterií, který má za cíl určit, zda jsou baterie schopny napájet zátěž. POZN 2: Test baterií lze spustit pouze tehdy, jsou-li baterie plně nabity. K tomu normálně dojde po 72 hodinách od začátku nabíjecího cyklu. Pokud test nelze spustit, nezobrazí se v nabídce. Test baterií jednotlivého UPS spustíte následujícím postupem: 1. Na liště hlavní nabídky u UPS, jehož baterii chcete otestovat, zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 2. Na této stránce zvolte Battery. 3. Objeví se stránka ovládání systému baterií, na které zvolte povel RESTING -> TESTING a stiskněte ENTER. Po zhruba 2 minutách test baterií skončí a indikuje, že baterie jsou OK Použití povelu LOAD OFF Povel Load off vypnutí chráněné zátěže se spustí na stránce ovládání systému tak, že se vybere položka Load Off. Tento povel ovládá výstup UPS tak, že UPS vypne a odpojí napájení chráněné zátěže. UPS (včetně bypassu) zůstane vypnut až do provedení restartu. Povel Load Off se použije takto: kva 70

71 1. Na liště hlavní nabídky UPS, který chcete vypnout, zvolte symbol CONTROLS. Objeví se stránka ovládání systému. 2. Na této stránce zvolte UPS. 3. Objeví se stránka ovládání UPS systému, na které zvolte v závislosti na provozním režimu UPS buď povel NORMAL -> LOAD OFF, nebo BYPASS -> LOAD OFF a stiskněte ENTER. Zobrazí se stránka Verify Action ověření akce, která vám dává možnost buď v akci pokračovat, nebo povel k vypnutí zrušit. VÝSTRAHA Po volbě povelu LOAD OFF v následujícím kroku zmizí veškeré napájení chráněné zátěže. Tuto funkci proto použijte, jen když chcete její napájení vypnout. 4. Zvolte Yes nebo No a stiskněte tlačítko ENTER. Potvrzením Yes okamžitě vypnete UPS a odpojíte chráněnou zátěž od napájení. Volbou No povel zrušíte. 5. Pokud potřebujete vypnout další UPS, přejděte na ní a opakujte kroky 1-4. VÝSTRAHA Po povelu LOAD OFF se nepokoušejte systém restartovat, dokud nezjistíte a neodstraníte příčinu, kvůli které jste UPS vypnuli. 6. Restart UPS po vykonání povelu LOAD OFF proveďte podle pokynů v Sekci 6.4.1: Spuštění paralelního UPS systému ve standardním normálním režimu, nebo v Sekci 6.4.2: Spuštění paralelního UPS systému v režimu bypass. VAROVÁNÍ Protože jsou instalovány externí baterie, zůstává vnitřek skříně UPS pod napětím i po rozepnutí jističů na přívodu UPS z elektrorozvodné sítě Použití spínače EPO Nouzové vypnutí se spustí pomocí tlačítkového spínače EPO. V nouzové situaci můžete tento spínač použít k ovládání výstupu UPS. Spínač EPO vypne napájení chráněné zátěže a okamžitě vypne UPS, aniž by vyzval k ověření tohoto povelu. UPS, včetně bypassu, zůstane vypnutý až do restartu kva 71

72 VÝSTRAHA Po aktivaci spínače EPO podle následujícího kroku zmizí veškeré napájení chráněné zátěže. Tuto funkci proto použijte, jen když chcete její napájení vypnout. UPOZORNĚNÍ Následující pokyny platí pro spínač EPO, dodaný společností EATON. Pokud je použit spínač EPO dodaný zákazníkem, nemusí se aktivovat stejným způsobem. V takovém případě použijte návod dodaný se spínačem Použití spínače EPO: 1. Stiskněte spínací tlačítko EPO Rozepnou se stykače na vstupu, výstupu baterie, rozepne se stykač ochrany bypassu proti zpětnému napájení a okamžitě se vypne výkonový modul (usměrňovač + střídač) ověření povelu není vyžadováno. VÝSTRAHA Po aktivaci spínače EPO se nepokoušejte systém restartovat, dokud nezjistíte a neodstraníte příčinu, kvůli které jste UPS vypnuli. 2. Restart UPS po použití spínače EPO provedete přepnutím spínače zpět do výchozí polohy a poté procedurou popsanou v Sekci 6.3.1: Spuštění UPS ve standardním normálním režimu, nebo procedurou popsanou v Sekci 6.3.2: Spuštění UPS v režimu bypass. VAROVÁNÍ Protože jsou instalovány externí baterie, zůstává vnitřek skříně UPS pod napětím i po rozepnutí jističů na přívodu UPS z elektrorozvodné sítě kva 72

73 7 Komunikace Tato kapitola popisuje komunikační funkce UPS Eaton 93E. Informace o zapojení svorkovnic jsou uvedeny v Sekci 3.2.3: Příprava kabeláže komunikačního rozhraní UPS systému a v Sekci 4.5: Instalace externí silové kabeláže. Umístění panelu komunikačního rozhraní a svorkovnic je znázorněno na Obr. 9: Umístění svorkovnic komunikačního rozhraní. 7.1 Komunikační karty MiniSlot UPS Eaton 93E má standardně z výroby nainstalovány 2 komunikační zásuvné pozice pro karty MiniSlot. Umístění zásuvných pozic je znázorněno na Obr. 9: Umístění svorkovnice komunikačního rozhraní. UPS je kompatibilní s následujícími kartami (komunikačními adaptéry) MiniSlot (viz Obr. 30: Volitelné komunikační karty (adaptéry) MiniSlot): karta Network Management and Modbus/Jbus - tato karta je určena pro monitorování na dálku přes webové rozhraní, ovou komunikaci a pro systém správy sítě LAN (Network Management System NMS s protokolem SNMP. Adaptér se připojuje kabelem se symetrickými kroucenými páry do LAN Ethernet (10/100BaseT). Karta rovněž poskytuje možnost přímé integrace informací z UPS (měření a stav) do systému pro správu budov (Building Management System BMS) za pomocí alternativního komunikačního rozhraní ModBus RTU. karta Network Management - tato karta je určena pro monitorování na dálku přes webové rozhraní, ovou komunikaci a pro systém správy sítě LAN (Network Management System NMS) s protokolem SNMP. Adaptér se připojuje kabelem se symetrickými kroucenými páry do LAN Ethernet (10/100BaseT). karta Management Card Contact and RS232/Serial - tato karta má dva typy rozhraní s konektorem DB9. V režimu bezpotenciálového kontaktu představuje jednoduchý způsob jak přenášet informace z UPS do poplachového systému, PLC, nebo do systému výpočetní techniky. Přenášená informace zahrnuje stavy zátěž napájena, zátěž napájena z bypassu, zátěž napájena z baterie, zátěž napájena z elektrorozvodné sítě, závada baterie, a nízké napětí baterie. Režim RS232 poskytuje rozhraní RS232 pro připojení do PC nebo do konzole ovládání UPS. Pro výběr režimu se používají zkratovací spojky (kontakty nebo RS232). Přípojky LAN a telefonní přípojky pro použití s adaptéry MiniSlot musí zajistit projektant budovy nebo zákazník. Ohledně instalace a nastavení adaptéru MiniSlot kontaktujte servisní středisko Eaton (viz Sekce 1.8: Další informace). Pokyny pro uživatele jsou uvedeny v příručce, která je součástí dodávky MiniSlot. Obr. 30: Volitelné komunikační karty (adaptéry) MiniSlot kva 73

74 7.2 Monitorování vstupních signálů Standardní funkční vybavení umožňuje připojit na UPS vaše externí signály, jako jsou signály z detektorů kouře, nebo alarmy překročení teploty. Svorkovnice zákaznického komunikačního rozhraní pro externí připojení jsou uvnitř UPS. Pro připojení každého alarmového signálu použijte symetrický kroucený pár vodičů (signál+zem). Vstupy signálů lze naprogramovat tak, aby se zobrazoval funkční název alarmu. 8 Údržba UPS Jednotlivé díly a součásti uvnitř skříně UPS jsou připevněny k masivnímu kovovému rámu. Opravitelné díly a sestavy jsou umístěny tak, aby k nim byl snadný přístup. Toto uspořádání umožňuje autorizovanému servisnímu personálu rychle provést rutinní údržbu a servis. Aby UPS správně fungoval je třeba, abyste naplánovali jeho periodické funkční zkoušky. Pravidelné rutinní provozní testy a testy systémových parametrů zajistí, aby váš systém bez problémů efektivně fungoval po mnoho let. 8.1 Důležité bezpečnostní pokyny Mějte na paměti, že váš UPS systém je konstruován tak, aby dodával napájení, I KDYŽ JE ODPOJEN OD VEŘEJNÉ ELEKTROROZVODNÉ SÍTĚ. Vnitřní prostor UPS modulu je nebezpečný až do odpojení DC napájení a až do vybití elektrolytických kondenzátorů. Po odpojení od elektrorozvodné sítě a odpojení DC napájení musí autorizovaný servisní personál, než bude zasahovat do prostoru uvnitř UPS vyčkat alespoň 5 minut než, se vybijí kondenzátory. VAROVÁNÍ Veškeré servisní a údržbové práce smí provádět pouze kvalifikovaný servisní personál. ŽIVOTU NEBEZPEČNÉ NAPĚTÍ. Neprovozujte jednotku bez uzamčených dveří skříně, nebo s odstraněnými krycími panely. Nečiňte žádné předpoklady ohledně elektrického stavu kterékoli skříně v UPS systému. Každý bateriový řetězec je energetickým zdrojem sám o sobě. NEPOKOUŠEJTE SE SAMOSTATNĚ ZASAHOVAT DO JAKÉHOKOLI VNITŘNÍHO PROSTORU BATERIOVÉHO ŘETĚZCE. NA ŘETĚZCI JE VŽDY PŘÍTOMNO NAPĚTÍ. Pokud máte podezření, že bateriový řetězec vyžaduje údržbu, obraťte se na své servisní středisko Eaton. Pokud bateriový řetězec vyžaduje údržbu, obraťte se na servisní středisko Eaton. Při práci na bateriích, nebo v jejich okolí dodržujte následující opatření: Sundejte si hodinky, prsteny nebo jiné kovové předměty. Používejte nástroje s izolovanými rukojeťmi. Navlékněte si gumové rukavice a holínky. Na baterie, nebo bateriové skříně nepokládejte nástroje ani kovové předměty. Před připojením, nebo odpojením svorkovnice odpojte nabíječ kva 74

75 Zjistěte, zda baterie nejsou nedopatřením uzemněny. Pokud tomu tak je, uzemnění odstraňte. Dotyk se kteroukoli částí uzemněných baterií může mít za následek úder elektrickým proudem. Pravděpodobnost tohoto úderu se sníží, pokud jsou takováto uzemnění při instalaci a údržbě odstraněna. Při výměně baterií použijte stejný počet olověných akumulátorů s přetlakovým ventilem. Baterie likvidujte v souladu s místními předpisy pro zacházení s odpady. Baterie nevystavujte ohni. Mohou vybuchnout. Baterie neotvírejte ani nepoškozujte. Uvolněný elektrolyt škodí kůži a očím. Může být jedovatý. 8.2 Preventivní údržba UPS systém vyžaduje velmi malou preventivní údržbu. Systém však pravidelně kontrolujte, abyste ověřili, že jednotlivé jednotky normálně pracují a že baterie jsou v dobrém stavu Denní údržba Denně provádějte následující úkony: 1. Zkontrolujte prostor kolem UPS systému. Zajistěte, aby nebyl čímkoli zaplněný a umožňoval volný přístup k systému. 2. Zkontrolujte otvory pro vstup vzduchu (větrací otvory v čelních dveřích skříně UPS) a jeho odtah (na zadní straně skříně UPS) nejsou ničím zakryty. 3. Ujistěte se, že parametry provozního prostředí jsou v rozsahu uvedeném v Sekci 3.2.1: Požadavky na instalaci a okolní prostředí a v Kapitole 9: Specifikace produktu. 4. Zkontrolujte, že UPS pracuje v normálním režimu (svítí příslušný optický indikátor normálního režimu). Pokud svítí indikátor alarmu, nebo nesvítí indikátor normálního režimu činnosti, kontaktujte servisní středisko Eaton Měsíční údržba Následující úkony provádějte jednou za měsíc: 1. Zkontrolujte parametry systému, jak je uvedeno v Sekci 6.2: Použití ovládacího panelu. 2. Zkontrolujte vzduchové filtry UPS (jsou za čelními dveřmi) a podle potřeby je vyperte nebo vyměňte. Umístění filtrů je znázorněno na Obr.31: Umístění protiprachových filtrů. Náhradní filtry objednejte v servisním středisku Eaton. Při výměně filtrů postupujte následovně: VÝSTRAHA Před zpětnou instalací vypraných filtrů zkontrolujte, zda jsou zcela suché. a. Otevřete přední dveře nadzvednutím kliky a jejím otočením doprava (proti směru hodinových ručiček (viz Sekce 6.1: Ovládací prvky a optické indikátory UPS. b. Vyjměte horní a dolní molitanové filtry z rámu předních dveří. c. Otevřete přední dveře a vyjměte molitanové filtry z rámu na pravém UPM (výkonový modul UPS). d. Vyprané, nebo nové filtry dejte zpět do rámu předních dveří. e. Dveře uzavřete a zajistěte klikou. 3. Výsledky údržbového zásahu a případných oprav zaznamenejte do vhodného deníku kva 75

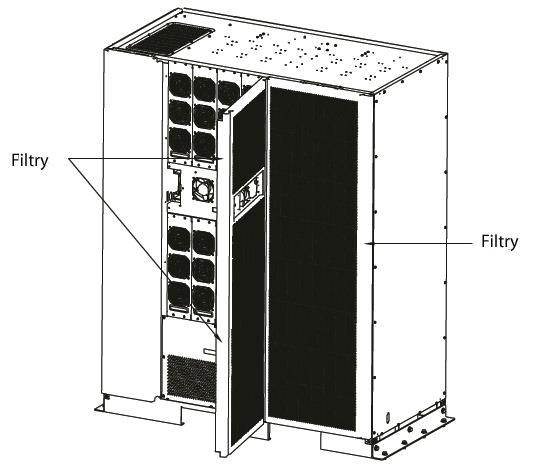

76 Obr. 31: Umístění protiprachových filtrů Periodická údržba UPS pravidelně prohlížejte, abyste zjistili, zda jeho součástky, kabeláž a konektory nevykazují známky přehřátí. Zvláštní pozornost věnujte šroubovým svorkám. Při údržbě zkontrolujte pevnost lisovaných spojů a dotáhněte svorky na moment předepsaný v této příručce Roční údržba Veškeré práce související s roční preventivní údržbou smí provádět pouze autorizovaný servisní personál, obeznámený s údržbou a servisem UPS. Více informací o nabídce servisních prací obdržíte v servisním středisku Eaton Údržba baterií Údržbu a výměnu baterií smí provádět pouze personál s příslušnou autorizací. Pro podrobnější informace se obraťte na své servisní středisko Eaton. 8.3 Recyklace použitých baterií UPS Před sešrotováním UPS, nebo její skříně s bateriemi je třeba baterie ze skříně vyjmout. Při skartaci, nebo recyklaci baterií se řiďte místními předpisy. Vyjmutí baterií smí provést pouze autorizovaní pracovníci servisu, protože baterie mají vysokou energii a je na nich vysoké napětí. Elektrické a elektronické díly a součástky nevyhazujte do odpadu. Pro zjištění správného způsobu likvidace se obraťte na své středisko pro likvidaci, recyklaci a opětovné použití nebezpečných odpadů a řiďte se místními právními předpisy. Níže uvedené symboly na výrobku znamenají: Obr. 32: Symbol WEEE kva 76

77 Symbol WEEE znamená že se v případě likvidace této součástky nebo dílu jedná o elektrické, nebo elektronické zařízení se kterým je třeba zacházet v souladu s lokální legislativou. NEBEZPEČÍ NEBEZPEČNÉ MATERIÁLY. Na bateriích může být VYSOKÉ NAPĚTÍ a mohou obsahovat ŽÍRAVÉ, TOXICKÉ a HOŘLAVÉ substance. Při nesprávném použití mohou baterie zranit, nebo zabít osoby, nebo poškodit zařízení. Nepotřebné baterie nebo materiál baterií NEODHAZUJTE DO VEŘEJNÉHO ODPADU. Při jejich skladování, zacházení s nimi a jejich likvidaci se řiďte VŠEMI platnými místními předpisy. Obr. 33: Symbol recyklace baterií 8.4 Školení údržby Více informací o školení a dalších službách získáte od svého zástupce Eaton. 9 Specifikace produktu 9.1 Typová čísla UPS je umístěn v samostatně stojící skříni s bezpečnostními kryty za dveřmi. UPS je k dispozici v provedení pro 50, nebo 60 Hz a s různým jmenovitým výstupním výkonem Modely UPS Jmenovitý výkon Kmitočet Eaton 93E kva 50/60 Hz Eaton 93E kva 50/60 Hz Tab. 18: Typová čísla 9.2 Specifikace Následující sekce poskytují detailní informace o vstupu, výstupu, okolním prostředí a bateriích UPS kva 77
