- 1 - TECHNICKÁ ZPRÁVA POŽÁRNÍ OCHRANY

Transkript

1 - 1 - TECHNICKÁ ZPRÁVA POŽÁRNÍ OCHRANY POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ D 1.3 Akce: administrativně skladovací areál v Kralupech nad Vltavou Adresa: parc. č. 623/27 a 623/28, k. ú. Kralupy nad Vltavou Zpracovatel: Miroslav ŠNEIDER, Slezská 101, Praha 3

2 Všeobecné údaje ( 41, odst. 2, písm. a) Vyhl. MV č. 246/2001 Sb.): Předmětem této technické zprávy požární ochrany je posouzení novostavby objektu skladovací haly nehořlavých zámečnických výrobků s provozním, kancelářským a sociálním zázemím z hlediska požární bezpečnosti pro potřebu územního a stavebního řízení. Tato technická zpráva požární ochrany je zpracována textovou formou. K dispozici jsou dále zjednodušené výkresy stavební části s vyznačením hranic požárních úseků a pozic požárních uzávěrů otvorů s odkazem na jejich požární odolnost. Dále celková situace se znázorněním odstupových vzdáleností. Tento rozsah odpovídá míře složitosti předmětné akce. Akce bude posuzována podle následujících norem a předpisů: ČSN Požární bezpečnost staveb. Nevýrobní objekty. ČSN Požární bezpečnost staveb. Obsazení objektu osobami. ČSN Požární bezpečnost staveb. Požární odolnost stavebních konstrukcí. ČSN Požární bezpečnost staveb. Zásobování požární vodou. ČSN Požární bezpečnost staveb. Společná ustanovení. ČSN Požární bezpečnost staveb.ochrana staveb proti šíření požáru VZT zařízením ČSN Požární bezpečnost lokálních spotřebičů a zdrojů tepla Vyhl. MV č. 246/2001 Sb. o požární prevenci, v platném znění Vyhl. č. 23/2008 Sb. o technických podmínkách požární ochrany staveb, v platném znění K dispozici byly dále tyto podklady předané projektantem: - půdorysy podlaží, řezy, pohledy, autor A.D.U. Atelier, arch. Berková, červen 2015 Projektová dokumentace jednotlivých profesí nebyla k dispozici. Majetkově - právní vztahy mezi jednotlivými subjekty dotčenými stavbou nebyly zpracovateli této zprávy v době zpracování známy. Tato technická zpráva požární ochrany obsahuje veškeré náležitosti pro Požárně bezpečnostní řešení obsažené v 41, odst. 1 i odst. 2 Vyhl. MV č. 246/2001 Sb. Tato technická zpráva požární ochrany obsahuje veškeré náležitosti dle vyhlášky 62/2013 Sb. O posouzení technických podmínek požární ochrany (B.2.8.a Výpočet a posouzení odstupových vzdáleností a vymezení požárně nebezpečných prostorů; B.2.8.b Zajištění potřebného množství požární vody, popřípadě jiného hasiva; B.2.8.c Předpokládané vybavení stavby vyhrazenými požárně bezpečnostními zařízeními včetně stanovení požadavků pro provedení stavby; B.2.8 d Zhodnocení přístupových komunikací a nástupních ploch pro požární techniku včetně možnosti provedení zásahu jednotek požární ochrany). Celá stavba bude posuzována komplexně dle ČSN Půdorysná plocha skladové části je 212 m 2 + manipulační prostor 68 m 2. S celkovou plochou 280 m 2 nedosahuje limitních rozměrů dle čl. 4.1 ČSN a celý objekt bude dále posuzován dle ČSN Nejedná se o výrobní objekt.

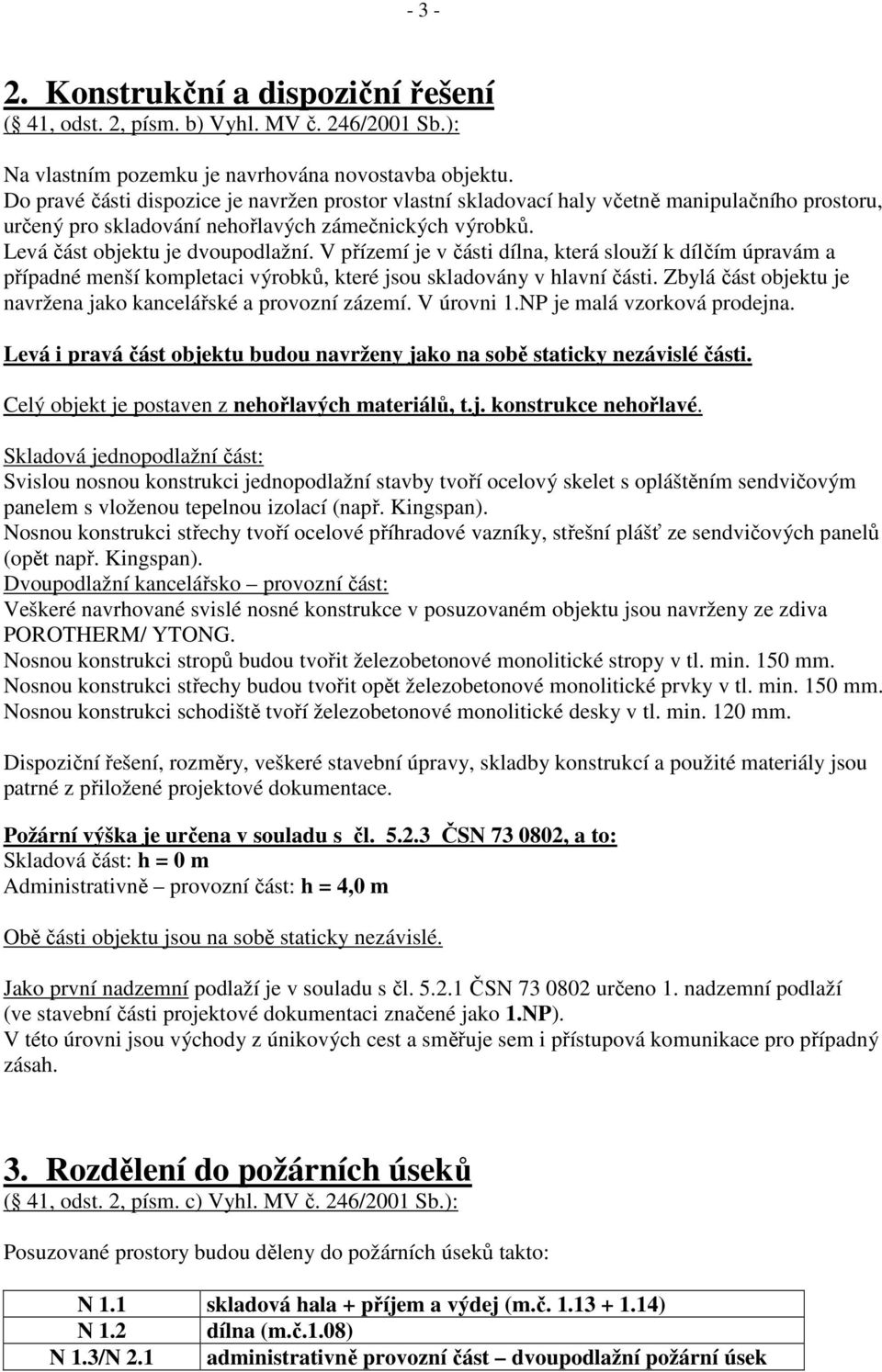

3 Konstrukční a dispoziční řešení ( 41, odst. 2, písm. b) Vyhl. MV č. 246/2001 Sb.): Na vlastním pozemku je navrhována novostavba objektu. Do pravé části dispozice je navržen prostor vlastní skladovací haly včetně manipulačního prostoru, určený pro skladování nehořlavých zámečnických výrobků. Levá část objektu je dvoupodlažní. V přízemí je v části dílna, která slouží k dílčím úpravám a případné menší kompletaci výrobků, které jsou skladovány v hlavní části. Zbylá část objektu je navržena jako kancelářské a provozní zázemí. V úrovni 1.NP je malá vzorková prodejna. Levá i pravá část objektu budou navrženy jako na sobě staticky nezávislé části. Celý objekt je postaven z nehořlavých materiálů, t.j. konstrukce nehořlavé. Skladová jednopodlažní část: Svislou nosnou konstrukci jednopodlažní stavby tvoří ocelový skelet s opláštěním sendvičovým panelem s vloženou tepelnou izolací (např. Kingspan). Nosnou konstrukci střechy tvoří ocelové příhradové vazníky, střešní plášť ze sendvičových panelů (opět např. Kingspan). Dvoupodlažní kancelářsko provozní část: Veškeré navrhované svislé nosné konstrukce v posuzovaném objektu jsou navrženy ze zdiva POROTHERM/ YTONG. Nosnou konstrukci stropů budou tvořit železobetonové monolitické stropy v tl. min. 150 mm. Nosnou konstrukci střechy budou tvořit opět železobetonové monolitické prvky v tl. min. 150 mm. Nosnou konstrukci schodiště tvoří železobetonové monolitické desky v tl. min. 120 mm. Dispoziční řešení, rozměry, veškeré stavební úpravy, skladby konstrukcí a použité materiály jsou patrné z přiložené projektové dokumentace. Požární výška je určena v souladu s čl ČSN , a to: Skladová část: h = 0 m Administrativně provozní část: h = 4,0 m Obě části objektu jsou na sobě staticky nezávislé. Jako první nadzemní podlaží je v souladu s čl ČSN určeno 1. nadzemní podlaží (ve stavební části projektové dokumentaci značené jako 1.NP). V této úrovni jsou východy z únikových cest a směřuje sem i přístupová komunikace pro případný zásah. 3. Rozdělení do požárních úseků ( 41, odst. 2, písm. c) Vyhl. MV č. 246/2001 Sb.): Posuzované prostory budou děleny do požárních úseků takto: N 1.1 skladová hala + příjem a výdej (m.č ) N 1.2 dílna (m.č.1.08) N 1.3/N 2.1 administrativně provozní část dvoupodlažní požární úsek

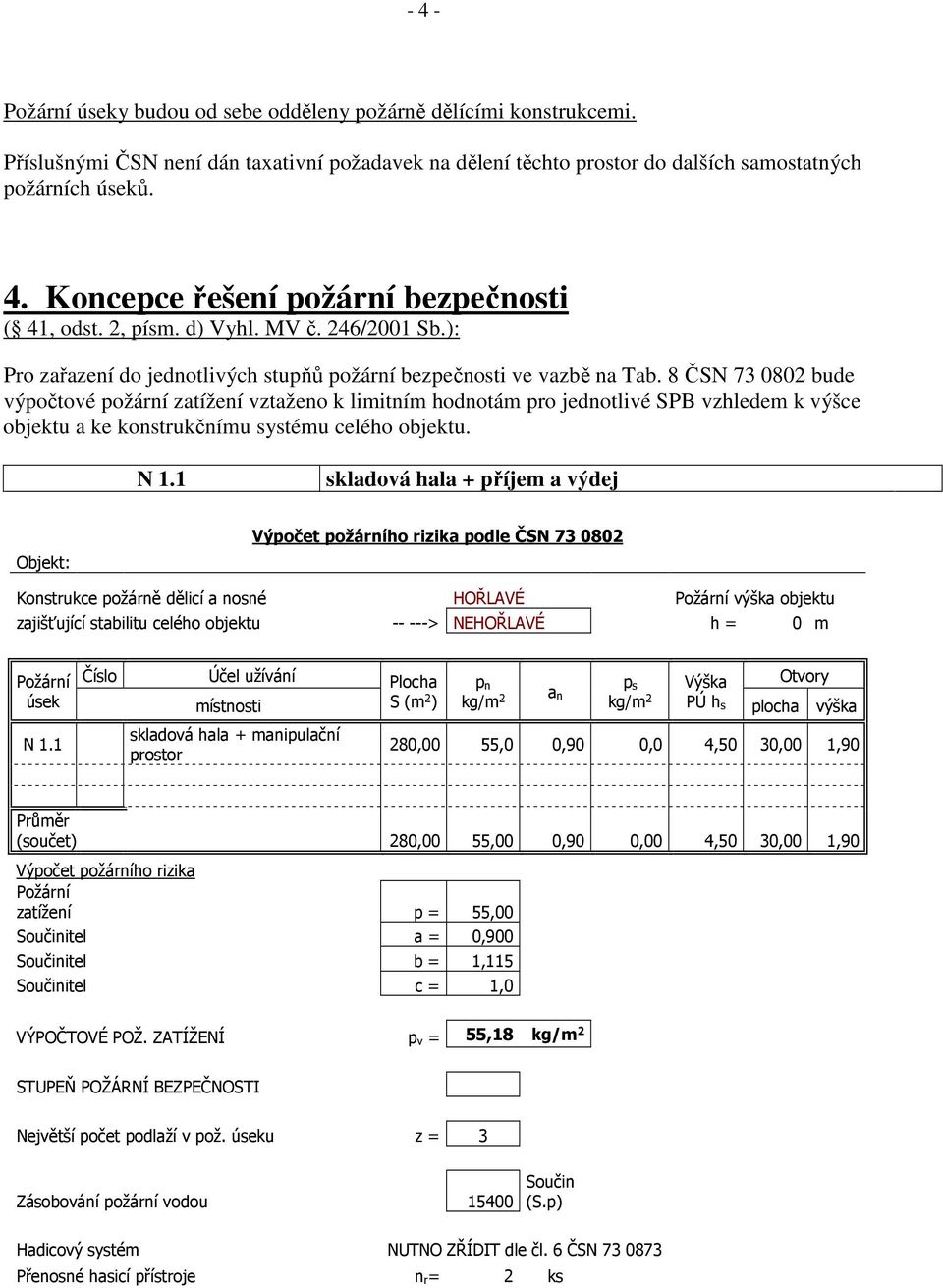

4 - 4 - Požární úseky budou od sebe odděleny požárně dělícími konstrukcemi. Příslušnými ČSN není dán taxativní požadavek na dělení těchto prostor do dalších samostatných požárních úseků. 4. Koncepce řešení požární bezpečnosti ( 41, odst. 2, písm. d) Vyhl. MV č. 246/2001 Sb.): Pro zařazení do jednotlivých stupňů požární bezpečnosti ve vazbě na Tab. 8 ČSN bude výpočtové požární zatížení vztaženo k limitním hodnotám pro jednotlivé SPB vzhledem k výšce objektu a ke konstrukčnímu systému celého objektu. N 1.1 skladová hala + příjem a výdej Objekt: Výpočet požárního rizika podle ČSN Konstrukce požárně dělicí a nosné HOŘLAVÉ Požární výška objektu zajišťující stabilitu celého objektu > NEHOŘLAVÉ h = 0 m Požární úsek N 1.1 Číslo Účel užívání Plocha místnosti S (m 2 ) skladová hala + manipulační prostor p n kg/m 2 a n p s kg/m 2 Výška PÚ h s Otvory plocha výška 280,00 55,0 0,90 0,0 4,50 30,00 1,90 Průměr (součet) 280,00 55,00 0,90 0,00 4,50 30,00 1,90 Výpočet požárního rizika Požární zatížení p = 55,00 Součinitel a = 0,900 Součinitel b = 1,115 Součinitel c = 1,0 VÝPOČTOVÉ POŽ. ZATÍŽENÍ p v = 55,18 kg/m 2 STUPEŇ POŽÁRNÍ BEZPEČNOSTI Největší počet podlaží v pož. úseku z = 3 Zásobování požární vodou Součin (S.p) Hadicový systém NUTNO ZŘÍDIT dle čl. 6 ČSN Přenosné hasicí přístroje n r= 2 ks

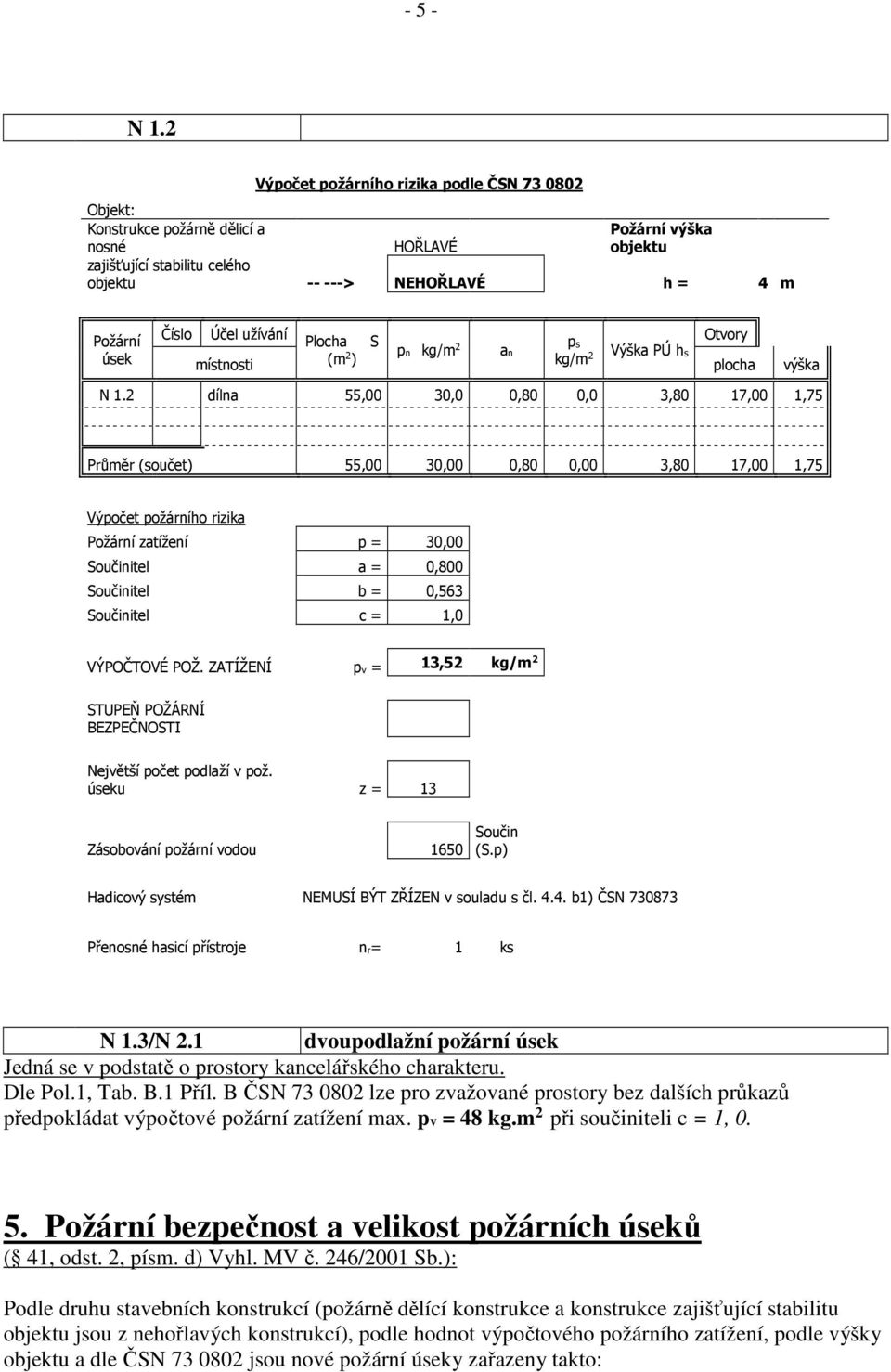

5 - 5 - N 1.2 Objekt: Konstrukce požárně dělicí a nosné Výpočet požárního rizika podle ČSN Požární výška objektu HOŘLAVÉ zajišťující stabilitu celého objektu -----> NEHOŘLAVÉ h = 4 m Požární úsek Číslo Účel užívání místnosti Plocha S (m 2 ) pn kg/m 2 an ps kg/m 2 Výška PÚ hs Otvory plocha výška N 1.2 dílna 55,00 30,0 0,80 0,0 3,80 17,00 1,75 Průměr (součet) 55,00 30,00 0,80 0,00 3,80 17,00 1,75 Výpočet požárního rizika Požární zatížení p = 30,00 Součinitel a = 0,800 Součinitel b = 0,563 Součinitel c = 1,0 VÝPOČTOVÉ POŽ. ZATÍŽENÍ pv = 13,52 kg/m 2 STUPEŇ POŽÁRNÍ BEZPEČNOSTI Největší počet podlaží v pož. úseku z = 13 Zásobování požární vodou 1650 Součin (S.p) Hadicový systém NEMUSÍ BÝT ZŘÍZEN v souladu s čl b1) ČSN Přenosné hasicí přístroje nr= 1 ks N 1.3/N 2.1 dvoupodlažní požární úsek Jedná se v podstatě o prostory kancelářského charakteru. Dle Pol.1, Tab. B.1 Příl. B ČSN lze pro zvažované prostory bez dalších průkazů předpokládat výpočtové požární zatížení max. pv = 48 kg.m 2 při součiniteli c = 1, Požární bezpečnost a velikost požárních úseků ( 41, odst. 2, písm. d) Vyhl. MV č. 246/2001 Sb.): Podle druhu stavebních konstrukcí (požárně dělící konstrukce a konstrukce zajišťující stabilitu objektu jsou z nehořlavých konstrukcí), podle hodnot výpočtového požárního zatížení, podle výšky objektu a dle ČSN jsou nové požární úseky zařazeny takto:

6 - 6 - N 1.1 skladová hala + příjem a výdej I. SPB N 1.2 dílna II. SPB N 1.3/N 2.1 administrativně provozní část II. SPB Posouzení mezních velikostí požárních úseků (nehořlavý konstrukční systém): Mezní velikost PÚ (a = 0,9). 70 x 44 m, tj m 2 Mezní velikost PÚ (a = 1,0). 62, 5 x 40 m, tj m 2 Mezní velikost PÚ (a = 1,1). 55 x 36 m, tj m 2 Skutečná plocha požárního úseku je: N m 2 N m 2 N 1.3/ N max. 230 m 2 - vyhovuje 6. Posouzení požární odolnosti stavebních konstrukcí ( 41, odst. 2, písm. e), f) Vyhl. MV č. 246/2001 Sb.): Požadovaná požární odolnost jednotlivých stavebních konstrukcí dle tab. 9 ČSN pro požadovaný SPB (podzemní / nadzemní / poslední nadzemní podlaží) s ohledem na ČSN : II. SPB III. SPB IV. SPB požární stěny a požární EI 45DP1/30/ /45/30 DP1 90/60/30 DP1 stropy požární uzávěry otvorů EW 30DP1 /15 D3 30DP1/DP3/15DP3 45DP1/30DP3 obvodové stěny zajišť. REW 45DP1/30/ /45/30 DP1 90/60/30 DP1 stabilitu objektu nosné konstrukce uvnitř R 45DP1/30/15 60/45/30 DP1 90/60/30 DP1 PÚ nosné konstrukce vně PÚ R nosné konstrukce střech RE konstrukce schodišť uvnitř R - 15 DP3 15 DP3 PÚ výtah. a instal. šachty : konstr/uzávěry REI/ EI-C 30/15 DP2 30/15 DP1 30/15 DP1 JEDNOPODLAŽNÍ OBJEKTY II. SPB požární stěny EI 45 DP 1 požární uzávěry otvorů v požárních stěnách EW 30 DP 1 svislé požární pásy v obvodových stěnách a obvodové stěny REW 30 DP 1 zajišťující stabilitu objektu Nové stavební konstrukce jako části stavebního díla, navržené, vypočtené a zhotovené v rámci projektu individuálně pro tuto stavbu nebo montované stavební konstrukce a ostatní stavební výrobky použité pro tuto stavbu musí být navrženy z hlediska požární bezpečnosti podle Eurokódů, a to: - statickým posouzením, nebo - podle tabulkových hodnot uvedených v publikaci Hodnoty požární odolnosti stavebních konstrukcí podle Eurokódů, nebo - podle údajů výrobce, nebo - zkouškou požární odolnosti

7 - 7 - Posouzení stavebních konstrukcí je provedeno dle publikace: Hodnoty požární odolnosti stavebních konstrukcí podle Eurokódů, PAVUS, a.s., 2009: Skladová jednopodlažní část: Svislou nosnou konstrukci jednopodlažní stavby tvoří ocelový skelet s opláštěním sendvičovým panelem s vloženou tepelnou izolací (např. Kingspan). Nosnou konstrukci střechy tvoří ocelové příhradové vazníky, střešní plášť ze sendvičových panelů (opět např. Kingspan). Na nosné konstrukce jednopodlažní, staticky nezávislé části objektu, nejsou požadavky na požární odolnost jak svislých nosných konstrukcí, tak ani nosných konstrukcí střech. Dvoupodlažní kancelářsko provozní část: Veškeré navrhované svislé nosné konstrukce v posuzovaném objektu jsou navrženy ze zdiva POROTHERM/ YTONG. Nosnou konstrukci stropů budou tvořit železobetonové monolitické stropy v tl. min. 150 mm. Nosnou konstrukci střechy budou tvořit opět železobetonové monolitické prvky v tl. min. 150 mm. Nosnou konstrukci schodiště tvoří železobetonové monolitické desky v tl. min. 120 mm. Požární stěny: Pro konstrukce z cihelného zdiva, resp. ze zdiva POROTHERM: Tab : Požárně dělící nosné konstrukce (kriterium REI): - pálený zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 100 mm odolnost 60 minut - pálený zdící prvek, objem dutin do %, obj. hmotnost kg.m 3, tl. neomítané části min. 100 mm odolnost 60 minut - pálený zdící prvek, objem dutin do %, obj. hmotnost kg.m 3, tl. neomítané části min. 170 mm odolnost 90 minut - pálený zdící prvek, objem dutin do %, obj. hmotnost kg.m 3, tl. neomítané části min. 240 mm odolnost 120 minut Pro konstrukce z pórobetonových tvárnic: Tab : Požárně dělící nosné konstrukce (kriterium REI): - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 140 mm odolnost 60 minut - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 150 mm odolnost 60 minut - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 170 mm odolnost 90 minut - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 200 mm odolnost 120 minut Pro konstrukce z monolitického železobetonu + prostý beton: Tab. 2.3: Požárně dělící nosné konstrukce (kriterium REI): - tloušťka stěny min. 120 mm, osová vzdálenost výztuží min. 10 mm, účinek požáru z jedné strany, odolnost 30 minut - tloušťka stěny min. 120 mm, osová vzdálenost výztuží min. 10 mm, účinek požáru z jedné strany, odolnost 45 minut - tloušťka stěny min. 130 mm, osová vzdálenost výztuží min. 10 mm, účinek požáru z jedné strany, odolnost 60 minut - tloušťka stěny min. 140 mm, osová vzdálenost výztuží min. 25 mm, účinek požáru z jedné strany, odolnost 90 minut - tloušťka stěny min. 160 mm, osová vzdálenost výztuží min. 35 mm, účinek požáru z jedné strany, odolnost 120 minut Na vnitřní nenosné příčky nejsou kladeny normové požadavky na jejich odolnost.

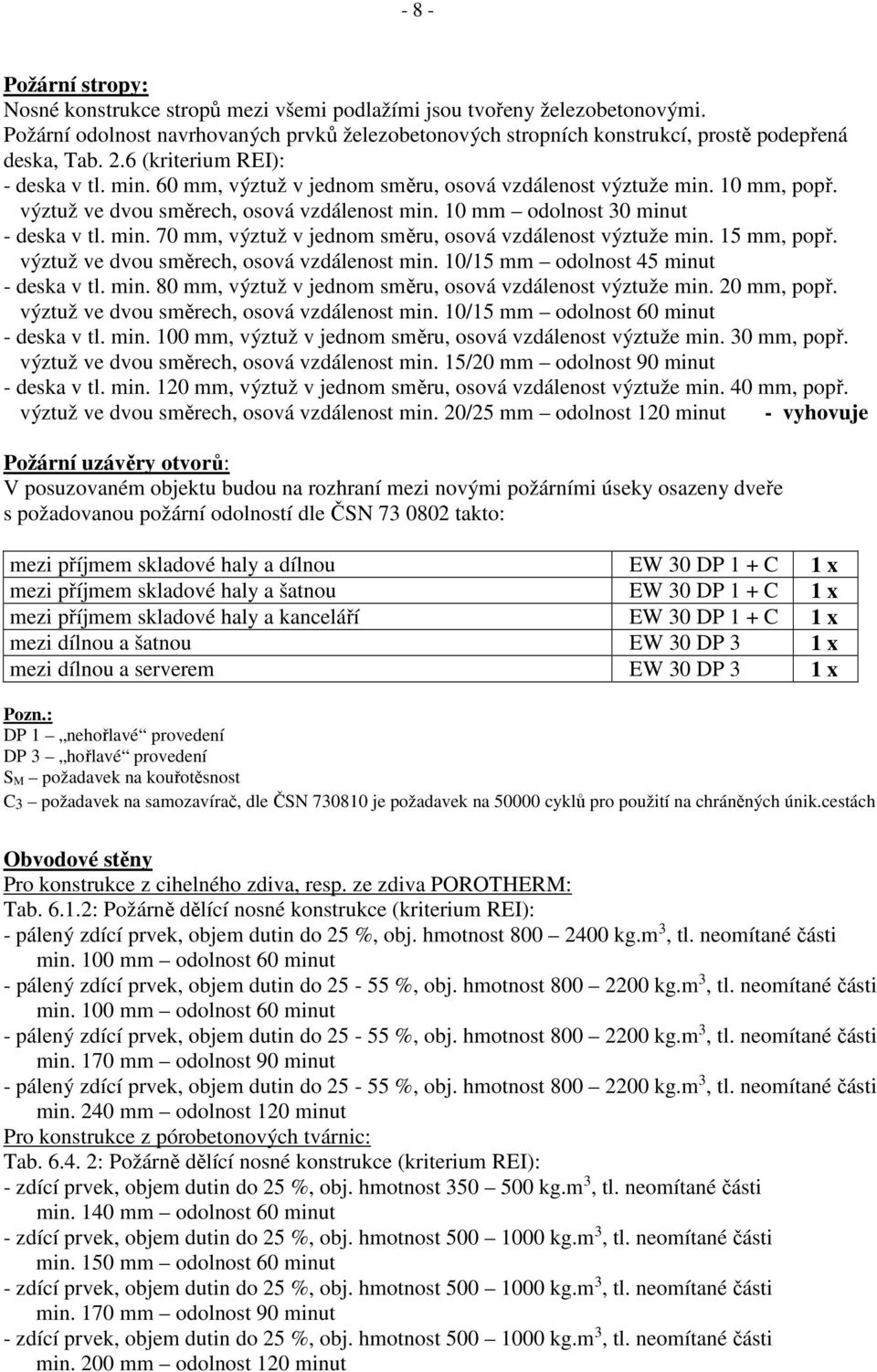

8 - 8 - Požární stropy: Nosné konstrukce stropů mezi všemi podlažími jsou tvořeny železobetonovými. Požární odolnost navrhovaných prvků železobetonových stropních konstrukcí, prostě podepřená deska, Tab. 2.6 (kriterium REI): - deska v tl. min. 60 mm, výztuž v jednom směru, osová vzdálenost výztuže min. 10 mm, popř. výztuž ve dvou směrech, osová vzdálenost min. 10 mm odolnost 30 minut - deska v tl. min. 70 mm, výztuž v jednom směru, osová vzdálenost výztuže min. 15 mm, popř. výztuž ve dvou směrech, osová vzdálenost min. 10/15 mm odolnost 45 minut - deska v tl. min. 80 mm, výztuž v jednom směru, osová vzdálenost výztuže min. 20 mm, popř. výztuž ve dvou směrech, osová vzdálenost min. 10/15 mm odolnost 60 minut - deska v tl. min. 100 mm, výztuž v jednom směru, osová vzdálenost výztuže min. 30 mm, popř. výztuž ve dvou směrech, osová vzdálenost min. 15/20 mm odolnost 90 minut - deska v tl. min. 120 mm, výztuž v jednom směru, osová vzdálenost výztuže min. 40 mm, popř. výztuž ve dvou směrech, osová vzdálenost min. 20/25 mm odolnost 120 minut - vyhovuje Požární uzávěry otvorů: V posuzovaném objektu budou na rozhraní mezi novými požárními úseky osazeny dveře s požadovanou požární odolností dle ČSN takto: mezi příjmem skladové haly a dílnou EW 30 DP 1 + C 1 x mezi příjmem skladové haly a šatnou EW 30 DP 1 + C 1 x mezi příjmem skladové haly a kanceláří EW 30 DP 1 + C 1 x mezi dílnou a šatnou EW 30 DP 3 1 x mezi dílnou a serverem EW 30 DP 3 1 x Pozn.: DP 1 nehořlavé provedení DP 3 hořlavé provedení S M požadavek na kouřotěsnost C3 požadavek na samozavírač, dle ČSN je požadavek na cyklů pro použití na chráněných únik.cestách Obvodové stěny Pro konstrukce z cihelného zdiva, resp. ze zdiva POROTHERM: Tab : Požárně dělící nosné konstrukce (kriterium REI): - pálený zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 100 mm odolnost 60 minut - pálený zdící prvek, objem dutin do %, obj. hmotnost kg.m 3, tl. neomítané části min. 100 mm odolnost 60 minut - pálený zdící prvek, objem dutin do %, obj. hmotnost kg.m 3, tl. neomítané části min. 170 mm odolnost 90 minut - pálený zdící prvek, objem dutin do %, obj. hmotnost kg.m 3, tl. neomítané části min. 240 mm odolnost 120 minut Pro konstrukce z pórobetonových tvárnic: Tab : Požárně dělící nosné konstrukce (kriterium REI): - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 140 mm odolnost 60 minut - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 150 mm odolnost 60 minut - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 170 mm odolnost 90 minut - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 200 mm odolnost 120 minut

9 - 9 - Pro konstrukce z monolitického železobetonu + prostý beton: Tab. 2.3: Požárně dělící nosné konstrukce (kriterium REI): - tloušťka stěny min. 120 mm, osová vzdálenost výztuží min. 10 mm, účinek požáru z jedné strany, odolnost 45 minut - tloušťka stěny min. 130 mm, osová vzdálenost výztuží min. 10 mm, účinek požáru z jedné strany, odolnost 60 minut - tloušťka stěny min. 140 mm, osová vzdálenost výztuží min. 25 mm, účinek požáru z jedné strany, odolnost 90 minut - tloušťka stěny min. 160 mm, osová vzdálenost výztuží min. 35 mm, účinek požáru z jedné strany, odolnost 120 minut Nosné konstrukce uvnitř PÚ Pro konstrukce z cihelného zdiva, resp. ze zdiva POROTHERM: Tab : Požárně dělící nosné konstrukce (kriterium REI): - pálený zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 100 mm odolnost 60 minut - pálený zdící prvek, objem dutin do %, obj. hmotnost kg.m 3, tl. neomítané části min. 100 mm odolnost 60 minut - pálený zdící prvek, objem dutin do %, obj. hmotnost kg.m 3, tl. neomítané části min. 170 mm odolnost 90 minut Pro konstrukce z pórobetonových tvárnic: Tab : Požárně dělící nosné konstrukce (kriterium REI) : - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 140 mm odolnost 60 minut - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 150 mm odolnost 60 minut - zdící prvek, objem dutin do 25 %, obj. hmotnost kg.m 3, tl. neomítané části min. 170 mm odolnost 90 minut Pro konstrukce z monolitického železobetonu + prostý beton: Tab. 2.3: Požárně dělící nosné konstrukce (kriterium REI): - tloušťka stěny min. 120 mm, osová vzdálenost výztuží min. 10 mm, účinek požáru z jedné strany, odolnost 45 minut - tloušťka stěny min. 130 mm, osová vzdálenost výztuží min. 10 mm, účinek požáru z jedné strany, odolnost 60 minut - tloušťka stěny min. 140 mm, osová vzdálenost výztuží min. 25 mm, účinek požáru z jedné strany, odolnost 90 minut - tloušťka stěny min. 160 mm, osová vzdálenost výztuží min. 35 mm, účinek požáru z jedné strany, odolnost 120 minut Nosné konstrukce vně PÚ Nevyskytují se Nosné konstrukce střech: Nosnou konstrukci střechy tvoří ocelové příhradové vazníky, střešní plášť ze sendvičových panelů (opět např. Kingspan). Dvoupodlažní kancelářsko provozní část: Nosnou konstrukci střechy budou tvořit opět železobetonové monolitické prvky v tl. min. 150 mm. Konstrukce schodišť: nosnou konstrukci vnitřního schodiště tvoří železobetonové desky s nabetonovanými stupni odolnost min. 45 minut.

10 Alt.: Instalační šachty kombinované, tj. obsahující elektro, VZT, společná ZTI vedení, atd. Budou samostatnými vertikálními požárními úseky, oddělenými požárně dělícími konstrukcemi. Požární uzávěry budou zde osazeny s požární odolností EI - DP1 např. jako předsazené, typové křídlo. Provozní VZT o vnitřním průřezu do 0,004 m 2, vedoucí v šachtách bude řešena tak, že vždy 500 mm nad i pod úrovní stropní konstrukce bude provedeno izolování potrubí (na bázi minerální vlny) na odolnost 30 minut. Vzájemná vzdálenost jednotlivých prostupů, vedoucích do páteřního rozvodu musí být nejméně 500 mm. Všechny prostupy rozvodů a instalací, technologických zařízení a elektrických rozvodů požárně dělícími konstrukcemi budou protipožárně utěsněny. Hmoty použité pro utěsnění smějí mít dle ČSN stupeň hořlavosti nejvýše C1 a budou vykazovat požární odolnost shodnou s odolností konstrukce, kterou prostupují. Dle ČSN se však nepovažuje vyšší požární odolnost než 60 minut. Alternativně: Těsnění prostupů kabelů a potrubí Dle čl ČSN : Prostupy rozvodů a instalací (např. vodovodů, kanalizací, plynovodů), technických a technologických zařízení, elektrických rozvodů (kabelů, vodičů) apod., mají být navrženy tak, aby co nejméně prostupovaly požárně dělícími konstrukcemi. Konstrukce, ve kterých se vyskytují tyto prostupy, musí být dotaženy až k vnějším povrchům prostupujících zařízení a to ve stejné skladbě a se stejnou požární odolností jakou má požárně dělící konstrukce. Požárně dělící konstrukce může být případně i zaměněna (nebo upravena) v dotahované části k vnějším povrchům prostupů za předpokladu, že nedojde ke snížení požární odolnosti a ani ke změně druhu konstrukce (DP1 apod.). Je-li ve zděné, betonové, sendvičové či jiné požárně dělicí konstrukci v době výstavby vynechán montážní otvor např. pro potrubí, potom po instalaci potrubí musí být otvor dozděn, dobetonován či jinak zaplněn výrobky třídy reakce na oheň A1 nebo A2 a to až k potrubí tak, aby byla zajištěna celistvost konstrukce a její požární odolnost až k vnějšímu povrchu potrubí. Pokud však skladba požárně dělící konstrukce nezaručuje požární utěsnění prostupujících rozvodů a instalací, musí být bez ohledu na použitý materiál prostupujících zařízení a jejich rozměry (např. průřezovou plochu) zajištěno utěsnění podle ČSN EN :2008 (obdobně jako podle 6.2.2). U dále uvedených prostupů požárně dělícími konstrukcemi se kromě úpravy podle zabraňuje šíření požáru hmotou (výrobkem) potrubí a vnitřním prostorem potrubí, nebo jiného prostupujícího zařízení. Toto těsnění prostupů se zajišťuje pomocí manžet, tmelů a jiných výrobků (dále jen manžet) jejichž požární odolnost je určena požadovanou odolností požárně dělící konstrukce, za postačující se považuje odolnost do 90 minut; těsnění prostupů se hodnotí podle ČSN EN :2008, a to v těchto případech: požární odolnosti EI, aa) kanalizační potrubí, třídy reakce na oheň B až F, světlého průřezu přes mm 2 jde-li o vertikální polohu potrubí, nebo přes mm 2, jde-li o horizontální polohu potrubí s odchylkou do 15 (EI-UU nebo EI-CU), ab) potrubí s trvalou náplní vody nebo jiné nehořlavé kapaliny, třídy reakce na oheň B až F, světlého průřezu přes mm 2 (EI-UC), ac) potrubí sloužící k rozvodu stlačeného či nestlačeného vzduchu či jiných nehořlavých plynů včetně vzduchotechnických rozvodů, třídy reakce na oheň B až F, světlého průřezu přes mm 2 (EI-UC), ad) kabelových a jiných elektrických rozvodů tvořených svazkem vodičů, pokud tyto rozvody prostupují jedním otvorem, mají izolace (povrchové úpravy) šířící požár a jejich celková hmotnost je větší než 1,0 kg m -1 (ustanovení se netýká vodičů a kabelů podle ČSN či ČSN , vodičů a kabelů, které nešíří požár podle norem řady ČSN EN a zařízení navrhovaných podle ČSN ), požární odolnosti E-C/U, nebo E-U/C apod., a to ve všech případech uvedených v bodě a), pokud jde o prostupy požárně dělicí konstrukcí klasifikace EW.

11 Bez ohledu na průřezové plochy potrubí podle bodů a), b), která prostupují požárně dělícími konstrukcemi do chráněných únikových cest, musí být tato potrubí utěsněna manžetami. Pokud požárně dělící konstrukcí prostupuje vedle sebe více potrubí podle bodů a) nebo b) a jsou většího světlého průřezu než 2000 mm 2, přičemž jejich vzájemná osová vzdálenost je menší než 300 mm, musí být všechna tato potrubí utěsněna manžetami podle ČSN EN :2008. Požadavkům výše uvedeným v současné době odpovídají např. tyto systémy: - Protipožární zatěsnění prostupů jednotlivých kabelů požárními stěnami a stropy vyhoví např. Intumex CSP, AS, MG, případně Hilti CP611A. - Zatěsnění kabelových svazků, kabelových lávek - vyhoví např. Intumex CSP, AS, případně Hilti CP611A. - Zatěsnění nehořlavých rozvodů s nehořlavou izolací (VZT rozvody) - vyhoví např. Intumex CSP, AS, případně Hilti CP611A, CP601S. - Zatěsnění nehořlavých rozvodů s hořlavou izolací (rozvody chlazení, topení)- vyhoví např. Intumex CSP, AS, případně Hilti CP611A, CP601S. - Zatěsnění hořlavých rozvodů s hořlavou izolací (voda, kanalizace) - vyhoví např. Intumex CSP, AS, případně Hilti CP611A, CP601S do průměru potrubí 60 mm. Nad 60 mm průměru potrubí pak protipožární těsnící manžety - Intumex RS30, případně Hilti CP644, CP648S. - Protipožární dotěsnění dilatačních a stavebních spár, případně spár mezi stěnou a stropem vyhoví např. Intumex CSP, AS, případně Hilti CP606. Prostupy všemi požárně dělícími konstrukcemi musí být řádně utěsněny tak, aby se zamezilo šíření požáru těmito rozvody hmotami třídy reakce na oheň nejvýše C, těsnící konstrukce musí vykazovat požární odolnost shodnou s požární odolností konstrukce, kterou prostupují, nepožaduje se však vyšší požární odolnost než 60 minut. Dodatečné dotěsňování spar dle čl. 6.3 ČSN se zde nepředpokládá. Pro požárně dělící konstrukce a nosné konstrukce zajišťující stabilitu objektu budou použity materiály a konstrukční systémy, které mají požadovanou požární odolnost ověřenou ve smyslu zákona o státním zkušebnictví. Požární odolnost všech konstrukcí a konstrukčních systémů musí být nejpozději při kolaudačním řízení doložena. 7. Únikové cesty ( 41, odst. 2, písm. g) Vyhl. MV č. 246/2001 Sb.): Kanceláře, 1.NP + 2.NP: Pro celý objekt jsou navrženy pouze nechráněné únikové cesty. Únik z jednotlivých prostor je řešen nechráněnými únikovými cestami a dále v souladu s ČSN vždy do volného prostoru. Mezní délka jediné nechráněné únikové cesty smí být v souladu s ČSN max. 25 metrů k východu do volna. Navrhovaným řešením je s použitím čl ČSN vždy akceptováno. Posouzení šířky nechráněné únikové cesty: kanceláře, prodejna, celkem cca. 230 m 2 : 10 = 23 osob Posouzení šířky vnitřního schodiště: Posuzováno jako jediná úniková cesta (NÚC), po schodech dolů, a = 1,0:

12 U = E / K x s = 25/ 45 x 1 = 0,5 = min. 1,5 únikového pruhu Skutečná šířka schodiště je min mm, tj. min. 2,0 únikového pruhu - vyhovuje Posouzení šířky východových dveří z NÚC na volné prostranství: Posuzováno jako jediná úniková cesta (NÚC), po rovině, a = 1,0: u = E / K x s = 25/ 60 x 1 = min.1,5 únikového pruhu Skutečná šířka 1 aktivního plně otevíravého křídla je navržena minimálně 1 x 900 mm (1,5 únikového pruhu) - vyhovuje. Vstupní dveře do volného prostoru z objektu se nemusí otevírat ve směru úniku - únikovou cestou prochází méně než 200 osob. Veškeré ostatní dveře, kterými prochází jednotlivé únikové cesty, se musí otevírat ve směru úniku. Tyto dveře nesmí mít prahy. Dílna: Posouzení šířky nechráněné únikové cesty není nutno vzhledem k půdorysným rozměrům, dispozičnímu uspořádání a účelu užívání provádět vyhoví bez jakéhokoliv průkazu. Mezní délka jediné nechráněné únikové cesty smí být v souladu s ČSN max. 35 metrů k východu na volné prostranství. Skutečná délka je maximálně 25 metrů. K dispozici jsou navazující dvě únikové cesty: přes sousední manipulační prostor (m.č.1.13), nebo přes sousední šatnu a dále vždy do volného prostoru. Skladová hala: Posouzení šířky nechráněné únikové cesty opět není nutno vzhledem k půdorysným rozměrům, dispozičnímu uspořádání a účelu užívání provádět vyhoví bez jakéhokoliv průkazu. Mezní délka jediné nechráněné únikové cesty smí být v souladu s ČSN max. 30 metrů k východu na volné prostranství. Skutečná délka je maximálně 30 metrů. Vyhovuje. K dispozici je i další úniková cesta: přes sousední dílnu a šatnu a dále do volného prostoru. Ve všech prostorách únikových cest bude provedeno zřetelné značení směrů úniku fotoluminiscenčním značením (dle Nařízení vlády ze dne částka 6/2002 Sb.). Délky, šířky i počty nechráněných únikových cest jednoznačně vyhoví. Vstupní dveře do volného prostoru z objektu se nemusí otevírat ve směru úniku - únikovou cestou prochází méně než 200 osob. Veškeré ostatní dveře, kterými prochází jednotlivé únikové cesty, se musí otevírat ve směru úniku. Tyto dveře nesmí mít prahy. Toto ustanovení neplatí pro dveře z místností, kde úniková cesta začíná (v souladu s čl ČSN ). 8. Odstupy ( 41, odst. 2, písm. h) Vyhl. MV č. 246/2001 Sb.): Odstupová vzdálenost zjednodušeným způsobem dle tabulkových hodnot Příl. F ČSN : pro současnost dvou podlaží pro fasády administrativní části, lze shodně (obecné normové hodnoty): po = 40 % l = do 15 m hu = do 6 m pv = max. 48 kg.m 2 Odstupová vzdálenost dle přílohy F: max. 5,7 m

13 Odstupové vzdálenosti zpřesněným výpočtem dle intenzity sálání v souladu s ČSN : Dveře a vrata z příjmu 2400/2500 mm směrem k oknům kanceláře: Požárně nebezpečný prostor - dle intenzity sálání tepla (radiace) Ip = e * s * (TA) 4 I = Ip * y * cos f [kw/m2] [kw/m2] I = e * s * (TA) 4 * y * cos f y=2/p.{[x/(1+x 2 ) 1/2 ].tg -1 (Y/(1+X 2 ) 1/2 +[Y/(1+Y 2 ) 1/2 ].tg -1 (X/(1+y 2 ) 1/2 } šířka otv. "a" [m] Zadání hodnot : Rozměr otvoru : výška otv. "b" [m] Rozměry otvoru 2,40 2,50 Odstupová vzdálenost "d" 2,44 [ m ] Výpočtové požární zatížení (p v) 55 [ min.] Typ stěny volný prostor e ( uvažován 1) 1,00 s (Steph.Bolzm.konstanta) 5,67E-11 f (úhel odklonu) [ o -stupeň] 50 Tu=20+345*log(8t+1) 932,3313 [ C ] T A=T u ,3313 [ K ] Intenzita sálání I = 18,50 kw/m2 Pomocná tabulka pro vykreslení "d" dle úhlu odklonu od kolmé roviny sálání Rozměr otvoru - šířka [m] 2,40 - výška [m] 2,50 Odstupová vzdálenost d = Odklon od kolmé roviny - 0 3,22 Odklon od kolmé roviny ,95 Odklon od kolmé roviny ,44 Dveře s vraty a okna kanceláře (1.06) jsou navržena tak, že jsou vzájemně vzdálena právě 3,0 m (v úhlu odklonu 30 ) - vyhovuje. Požárně nebezpečný prostor od těchto dveří nezasahuje na boční prosklení kanceláře - vyhovuje Zpětně: od rohového okna směrem k východovým dveřím z haly: Požárně nebezpečný prostor - dle intenzity sálání tepla (radiace) Ip = e * s * (TA) 4 I = Ip * y * cos f [kw/m2] [kw/m2] I = e * s * (TA) 4 * y * cos f y=2/p.{[x/(1+x 2 ) 1/2 ].tg -1 (Y/(1+X 2 ) 1/2 +[Y/(1+Y 2 ) 1/2 ].tg -1 (X/(1+y 2 ) 1/2 }

14 Zadání hodnot : Rozměr otvoru : šířka otv. "a" [m] výška otv. "b" [m] Rozměry otvoru 2,00 2,20 Odstupová vzdálenost "d" 2,65 [ m ] Výpočtové požární zatížení (p v) 48 [ min.] Typ stěny volný prostor e ( uvažován 1) 1,00 s (Steph.Bolzm.konstanta) 5,67E-11 f (úhel odklonu) [ o -stupeň] 0 Tu=20+345*log(8t+1) 911,9840 [ C ] T A=T u ,9840 [ K ] Intenzita sálání I = 18,50 kw/m2 Dveře s vraty a okna kanceláře (1.06) jsou navržena tak, že jsou vzájemně vzdálena právě 3,0 m (v úhlu odklonu 30 ) vyhovuje. Dvojice oken skladové haly vč. sloupku (v zadní části ) o celkových rozměrech 11500/800 mm: Požárně nebezpečný prostor - dle intenzity sálání tepla (radiace) Ip = e * s * (TA) 4 I = Ip * y * cos f [kw/m2] [kw/m2] I = e * s * (TA) 4 * y * cos f y=2/p.{[x/(1+x 2 ) 1/2 ].tg -1 (Y/(1+X 2 ) 1/2 +[Y/(1+Y 2 ) 1/2 ].tg -1 (X/(1+y 2 ) 1/2 } šířka otv. "a" [m] Zadání hodnot : Rozměr otvoru : výška otv. "b" [m] Rozměry otvoru 11,50 0,80 Odstupová vzdálenost "d" 2,48 [ m ] Výpočtové požární zatížení (p v) 55 [ min.] Typ stěny volný prostor e ( uvažován 1) 1,00 s (Steph.Bolzm.konstanta) 5,67E-11 f (úhel odklonu) [ o -stupeň] 0 Tu=20+345*log(8t+1) 932,3313 [ C ] T A=T u ,3313 [ K ] Intenzita sálání I = 18,50 kw/m2 Samostatné okno skladové haly (v zadní části, v části m.č.1.13 ) o rozměrech 3400/1400 mm: Požárně nebezpečný prostor - dle intenzity sálání tepla (radiace) Ip = e * s * (TA) 4 I = Ip * y * cos f [kw/m2] [kw/m2] I = e * s * (TA) 4 * y * cos f y=2/p.{[x/(1+x 2 ) 1/2 ].tg -1 (Y/(1+X 2 ) 1/2 +[Y/(1+Y 2 ) 1/2 ].tg -1 (X/(1+y 2 ) 1/2 }

15 šířka otv. "a" [m] Zadání hodnot : Rozměr otvoru : výška otv. "b" [m] Rozměry otvoru 3,40 1,40 Odstupová vzdálenost "d" 2,77 [ m ] Výpočtové požární zatížení (p v) 55 [ min.] Typ stěny volný prostor e ( uvažován 1) 1,00 s (Steph.Bolzm.konstanta) 5,67E-11 f (úhel odklonu) [ o -stupeň] 0 Tu=20+345*log(8t+1) 932,3313 [ C ] T A=T u ,3313 [ K ] Intenzita sálání I = 18,50 kw/m2 Hranice pozemku je tímto směrem od ustoupené části fasády vlastní skladové haly ve vzdálenosti 2,9 metru takto byla stavba navržena. Pásové prosklení dílna, rozměry 9900/1700 mm: Požárně nebezpečný prostor - dle intenzity sálání tepla (radiace) Ip = e * s * (TA) 4 I = Ip * y * cos f I = e * s * (TA) 4 * y * cos f y=2/p.{[x/(1+x 2 ) 1/2 ].tg -1 (Y/(1+X 2 ) 1/2 +[Y/(1+Y 2 ) 1/2 ].tg -1 (X/(1+y 2 ) 1/2 } [kw/m2] [kw/m2] Zadání hodnot : Rozměr otvoru : výška otv. "b" šířka otv. "a" [m] [m] Rozměry otvoru 9,90 1,70 Odstupová vzdálenost "d" 2,47 [ m ] Výpočtové požární zatížení (p v) 15 [ min.] Typ stěny volný prostor e ( uvažován 1) 1,00 s (Steph.Bolzm.konstanta) 5,67E-11 f (úhel odklonu) [ o -stupeň] 0 Tu=20+345*log(8t+1) 738,5610 [ C ] T A=T u ,5610 [ K ] Intenzita sálání I = 18,50 kw/m2 Objekt bude v terénu osazen tak, aby předpokládaný požárně nebezpečný prostor nezasahoval na sousední pozemek (JZ směrem) parc. č. 384/1. Odstupové vzdálenosti vyhovují, skutečná vzdálenost k nejbližšímu sousednímu objektu překračuje 10 metrů. Předpokládaný požárně nebezpečný prostor nezasahuje na žádný stavební objekt ani na žádný sousední stavební pozemek viz. přiložená situace.

16 Technická zařízení z hlediska PO Elektroinstalace bude provedena s ohledem na druh prostředí a v souladu s platnými ČSN. Připojení zařízení, sloužících event. protipožárnímu zabezpečení bude vedeno samostatným vedením, které musí být funkční po celou dobu event. požáru. Vodiče a kabely budou odpovídat čl ČSN Všechny používané elektrické spotřebiče budou instalovány dle ČSN (Požární bezpečnost tepelných zařízení). Veškerá kabeláž, sloužící pro protipožární zajištění stavby a veškerá požárně bezpečnostní zařízení bude z hlediska provedení zcela dle čl ČSN a dle platných ČSN EN. Nouzové osvětlení: Prostory kanceláří a šaten, včetně všech jejich únikových cest a dále prostory haly a dílny (zde pouze pro označení únikových východů) budou mít nouzové osvětlení, které musí být funkční po dobu min. 60 minut. Projektem budou navržena svítidla s autonomními bateriovými zdroji. Na kabely ani na funkční integritu kabelových tras nejsou u svítidel tohoto typu v souladu s čl ČSN kladeny žádné požadavky. Tato svítidla musí být schválena pro použití v chráněných únikových cestách a musí odpovídat ČSN EN 1838 ( ) Světlo a osvětlení Nouzové osvětlení. Tato svítidla jsou konstruovaná tak, že přepnou na baterku až po ztrátě napětí a budou svítit pouze na vlastní nouzové moduly (pouze jeden zdroj). Intenzita osvětlení bude min 3 lux, v místech osazení věcných prostředků PO a ovládacích zařízení pro požární bezpečnost pak min. 5 lux. Označení únikových cest: V souladu s Nařízením vlády ze dne (částka 6/2002 Sb.) budou ve všech únikových cestách instalovány tabulky značení únikových cest, a to buď tabulkami ve fotoluminiscenčním provedení (lze použít pouze v místech, kde je zajištěn dostatek přirozeného světla, popř. stále zapnutého umělého osvětlení), popř. ve vazbě na svítidla nouzového osvětlení. Svítidla nouzového osvětlení však nesmí být tímto značením přelepována, pokud k tomu nejsou výslovně určena. Záložní napájení el. energií (viz. níže) bude zajišťovat dodávku pro všechna zařízení požární bezpečnosti. Z náhradního zdroje budou napájena tato zařízení: nouzové osvětlení (60 minut) V objektu bude umístěn pro jednotky HZS trvale přístupný hlavní vypínač elektrického proudu. Vytápění ( 41, odst. 2, písm. l) Vyhl. MV č. 246/2001 Sb.): jako zdroj tepla pro celý objekt bude použito vždy těles ÚT se zdrojem elektrokotlem, osazeným v technické místnosti v úrovni 1.NP Bezpečné vzdálenosti od spotřebičů: dle Tab. 1 ČSN musí být zachovány bezpečné vzdálenosti od povrchů stavebních konstrukcí a dalších předmětů z hořlavých hmot, a to ve směru hlavního sálání 750/300 mm, v ostatních směrech pak 200/100 mm, není li výrobcem určeno jinak. Vzduchotechnika ( 41, odst. 2, písm. l) Vyhl. MV č. 246/2001 Sb.): Veškerá navržená VZT zařízení budou navržena tak, aby plně respektovala ČSN Alt: Na rozhraní mezi PÚ budou osazeny požární klapky, příp. bude potrubí na průchodu sousedními PÚ provedeno jako chráněné.

17 Provozní VZT: V jednotlivých prostorách jsou instalovány pouze odtahy sociálních zařízení, a to odvětráním o průměrech potrubí max. 220 mm s výústky průmětu max. 150 mm. VZT šachty budou provedeny v souladu s čl ČSN , a to, že výústky / prostupy z páteřní šachty požárně dělící konstrukcí musí být od sebe vzdáleny min. 500 mm, přičemž jednotlivé prostupy nesmí mít ve svém souhrnu plochu větší než 1/100 plochy požárně dělící konstrukce, kterou prostupují. Dle ČSN musí být vyústění vzduchotechnického potrubí vně objektu uspořádáno a umístěno tak, aby jím nemohl být přenesen oheň nebo kouř do požárních úseků téhož objektu nebo do jiných objektů. Instalační šachty pro rozvody nehořlavých látek v nehořlavém provedení (např. šachty pouze VZT) jsou zařazeny do II. SPB. Instalační šachty pro rozvody nehořlavých látek v hořlavém provedení (např. kabelové šachty a prostory) jsou zařazeny v souladu s čl ČSN do III. SPB. Odvětrání těchto šachet je provedeno vně objektu. 10. Zařízení pro protipožární zásah Příjezd ( 41, odst. 2, písm. j) Vyhl. MV č. 246/2001 Sb.) požárních vozidel až do blízkosti objektu je možný po stávajících veřejných komunikacích a dále v souladu s čl b) ČSN do vzdálenosti max. 20 metrů od hlavních východů z únikových cest. Do těchto vzdáleností jsou navrženy přístupové, minimálně jednopruhové zpevněné místní komunikace se šířkou vozovky minimálně 3,0 metru s poloměrem při napojení na veřejnou komunikaci Rmin = 7 m. Dle čl ČSN se za přístupovou komunikaci považuje nejméně jednopruhová silniční komunikace (viz ČSN ) se šířkou vozovky nejméně 3,00 m. Pro projektování těchto komunikací platí především ČSN nebo ČSN ; pro navrhování konstrukcí vozovek platí ČSN Je-li přístupová komunikace navržena jako jednopruhová (jeden jízdní pruh), musí být projektovým řešením zajištěn zákaz odstavení a parkování vozidel; je-li navrženo více pruhů, musí být tento zákaz zajištěn alespoň na jednom jízdním pruhu. Doporučuje se, aby jednopruhová komunikace byla v místech požárních hydrantů rozšířena tak, aby umožňovala odstavení požárního vozidla. Každá neprůjezdná jednopruhová komunikace delší než 50 m musí mít na konci smyčkový objezd nebo plochu umožňující otáčení vozidla. K objektu vede stávající, řádná přístupová komunikace, které lze využívat po celý rok, nemusí být projektovým způsobem navržen způsob protipožárního zásahu a hasicí prostředky, vycházející z konkrétních podmínek. Navrhované řešení je patrné z grafického znázornění projektové dokumentace. Případný průjezd na ohrazený pozemek musí mít v souladu s čl ČSN rozměry šířky min mm a výšky 4100 mm. Nástupní plochy se dle čl ČSN pro požární výšku objektů do 12 metrů nezřizují. Nástupní plochy ve smyslu čl ČSN nemusí být zřízeny Veřejná komunikace a navazující místní komunikace s šířkou vždy min. 4,0 metru splňují parametry jako pro nástupní plochy a bude tedy možno jich jako nástupních ploch využívat. Místní veřejná dvoupruhová komunikace svými parametry vyhovuje ust. čl ČSN : - navazuje na přístupové komunikace; - má šířku nejméně 4,0 m; - musí být odvodněna a zpevněna alespoň k jednorázovému použití vozidlem, jehož tíha na nejvíce zatíženou nápravu je nejméně 100 kn; plocha má mít sklon v jednom směru (zpravidla

18 podélném) nejvýše 8 %, ve druhém nejvýše 4 %; - musí být situována podél nebo kolmo k nejdelší straně průčelí tak, aby byl v každém podlaží umožněn zásah z výsuvného automobilového žebříku nebo z požární plošiny k přiléhajícímu průčelí požárních úseků, u objektů s členitým půdorysem musí být každé místo v půdorysu podlaží vzdáleno nejvýše 40 m od nejbližšího otvoru v průčelí (velikost otvoru umožňujícího vedení protipožárního zásahu je nejméně 0,8 x 1,5 m), dosažitelného z požárního žebříku nebo požární plošiny. Zásobování požární vodou ( 41, odst. 2, písm. i) Vyhl. MV č. 246/2001 Sb.): -vnitřní odběrní místa: budou zřízena vnitřní odběrní místa hydrantové systémy typu D19, s třípolohovou uzavírací proudnicí a průměrem výstřikové hubice min. 6 mm a průtoku 0,3 l.s při tlaku min. 0,2 MPa. Hydranty budou umístěny v objektu na společných chodbách tak, aby byl zabezpečen zásah v každém místě objektu. Hydrantová skříň musí umožňovat účinné ovládání jednou osobou, musí být osazena 1,1 až 1,3 m nad podlahou (střed) a na dobře a stále přístupném místě. - vnější odběrní místa: Dle Tab. 2 ČSN je hodnota nejmenší dimenze přípojky pro nevýrobní objekty s velikostí požárních úseků do 1000 m 2 je požadavek dle Pol. 2 na potrubí DN 100 pro odběr 6,0 l/s ve vzdálenosti 150 metrů od objektu, případně vodní nádrž o objemu min. 22 m 3 ve vzdálenosti do 500 metrů. V souladu s čl. 5.5 ČSN nesmí být jmenovitá světlost DN navrhovaného potrubí hydrantu menší než 80 % požadované jmenovité světlosti DN potrubní sítě podle Tabulky 2 (tj. DN 80 / DN 100). Podle čl ČSN platí při kombinaci různých odběrních míst požární vody obecné pravidlo součtů průtoků s tím, že při rychlosti v = 1,5 m.s musí být dodržen odběr podle příslušné položky Tab. 2, tj. v daném případě 7,5, resp. 12 l.s. Lze použít stávající vnější odběrní místa v přilehlé ulici, na stávajícím vodovodním řadu PE 160, s vysazenými hydranty min. DN 80. Skutečná vzdálenost je menší než limitní dle ČSN Umístění hydrantů je patrné z celkové situace zastavovaného území. Elektrická požární signalizace (EPS): V objektu není nutno v souladu s ČSN instalovat systém elektrické požární signalizace. Samočinné stabilní hasicí zařízení (SHZ) V souladu s ČSN se v těchto prostorách instalace tohoto zařízení nevyžaduje. Samočinné požární odvětrání / zařízení pro odvod tepla a kouře (SOZ / ZOTK) V souladu s ČSN se v těchto prostorách instalace tohoto zařízení nevyžaduje. Výstražné a bezpečnostní tabulky ( 41, odst. 2, písm. o) Vyhl. MV č. 246/2001 Sb.): V objektu budou osazeny tabulky pro označení hlavního uzávěru vody, hl. rozvaděče el. energie. Požárně bezpečnostními značkami piktogramy budou označeny všechny únikové východy a všechna místa, ze kterých není viditelný východ se zásadou viditelnosti od značky ke značce. Dále budou značena všechna požárně bezpečnostní zařízení, tzn. např. požární vzduchotechnické klapky značkou na podhledu, místa alt. ovládání požárně bezpečnostních zařízení (ovládání a jističe), hydranty, přenosné hasicí přístroje. Technické místnosti budou označeny názvem místnosti, elektrorozvodny budou označeny zákazem hašení vodou a pěnovými prostředky, bude označeno nejvyšší napětí, rozvodné skříně budou mít na povrchu tlačítka s označením hlavního vypínače. Základní značky označující únikové cesty a požárně bezpečnostní zařízení budou v provedení jako fotoluminiscenční.

19 Přenosné hasicí přístroje ( 41, odst. 2, písm. k) Vyhl. MV č. 246/2001 Sb.): budou v objektu umístěny v souladu s ČSN a Vyhl. č. 23/2008 Sb. takto: Úroveň 1.NP: chodba x PHP práškový (PG 6) 34 A dílna 1 x PHP CO2 55B skladová hala 2 x PHP práškový (PG 6) 34 A Úroveň 2.NP: chodba x PHP práškový (PG 6) 34 A Provozní dokumentace PO Pro celý objekt bude zpracována dokumentace požární ochrany dle Zákona č. 133/1985 Sb., o požární ochraně, ve znění pozdějších předpisů a dle Vyhl. č. 246/2001 Sb. Zhodnocení podle požadavků vyhlášky č. 23/2008 Sb. Pro provádění stavby musí být dodrženy ustanovení 29. Pro následné užívání stavby musí být dodrženy ustanovení 30 a Závěr Uvedená novostavba objektu není v rozporu s příslušnými ČSN a s požární bezpečností staveb, vztahující se k posuzovaným prostorám za předpokladu splnění závěrů a podmínek vyplývajících z této zprávy. Veškeré změny oproti schválenému řešení požární bezpečnosti stavby je nutno předem konzultovat s projektantem požární bezpečnosti stavby a následně i s místně příslušným oddělením HZS. Tato technická zpráva obsahuje všechny potřebné údaje v rozsahu požárně bezpečnostního řešení, vyplývajícího z ustanovení 41, odst. 2 Vyhl. č. 246/2001, v rozsahu pro stavební řízení. Praha, červen 2015 Miroslav Šneider
