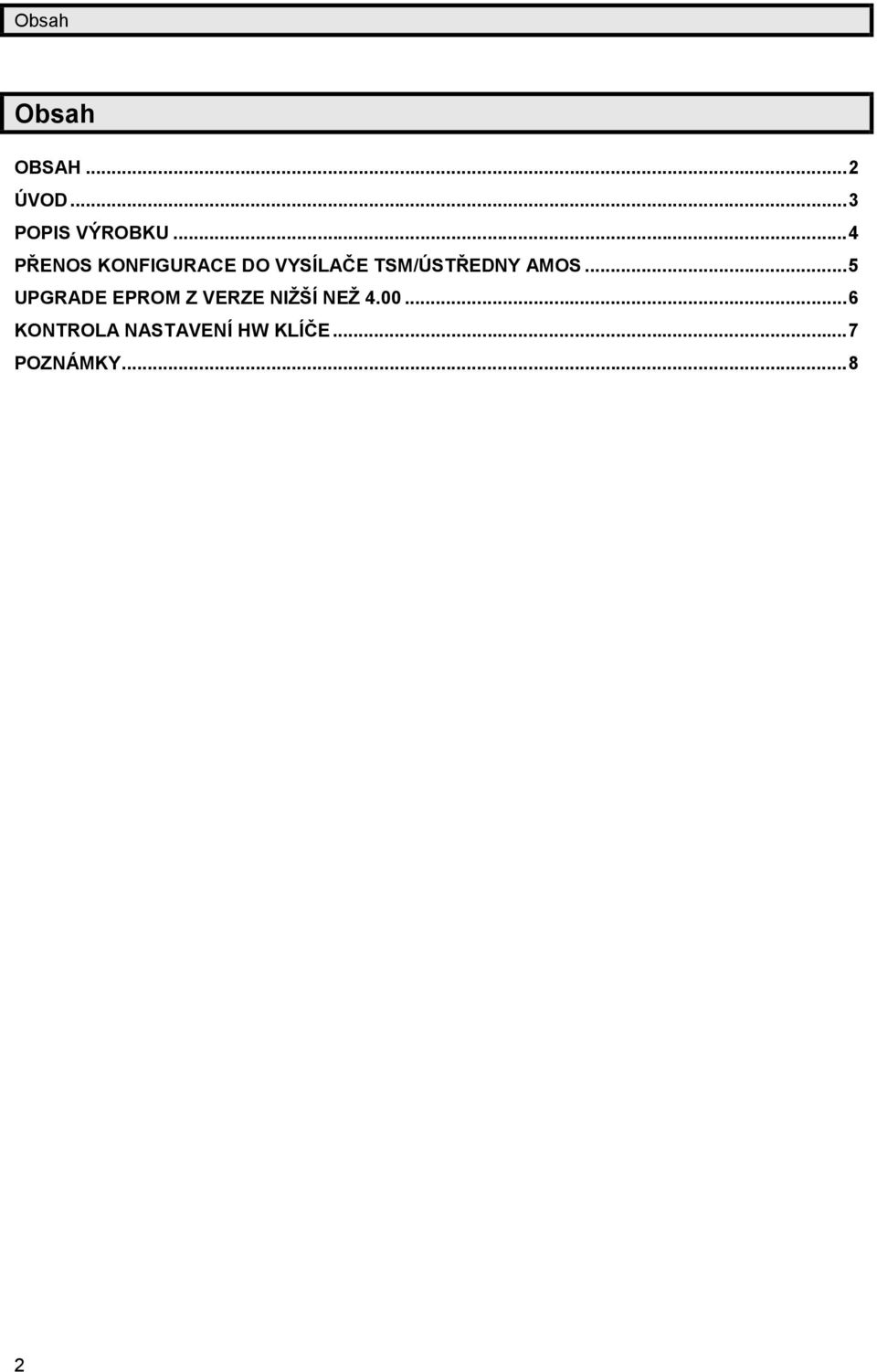

2 Obsah Obsah OBSAH...2 Ú VOD...3 POPIS VÝROBKU...4 PŘENOS KONFIGURACE DO VYSÍLAČ E TSM/Ú STŘEDNY AMOS...5 UPGRADE EPROM Z VERZE NIŽ ŠÍ NEŽ KONTROLA NASTAVENÍ HW KLÍČ E...7 POZNÁ MKY...8 2

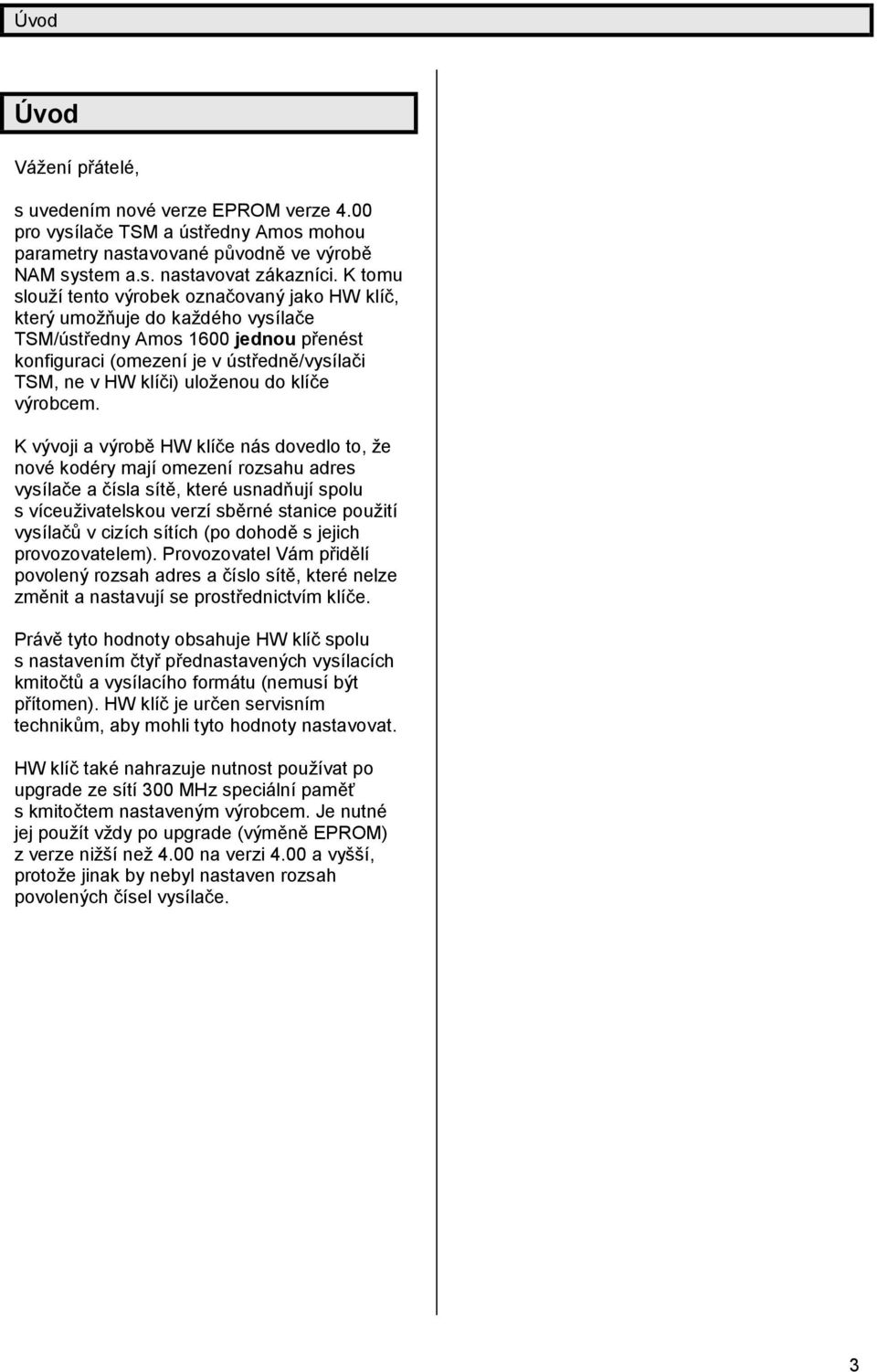

3 Ú vod Ú vod Vážení přátelé, s uvedením nové verze EPROM verze 4.00 pro vysílač e TSM a ústředny Amos mohou parametry nastavované původně ve výrobě NAM system a.s. nastavovat zákazníci. K tomu slouží tento výrobek označ ovaný jako HW klíč, který umožň uje do každé ho vysílač e TSM/ústředny Amos 1600 jednou přené st konfiguraci (omezení je v ústředně/vysílač i TSM, ne v HW klíč i) uloženou do klíč e výrobcem. K vývoji a výrobě HW klíč e nás dovedlo to, že nové kodé ry mají omezení rozsahu adres vysílač e a čísla sítě, které usnadňují spolu s víceuživatelskou verzí sběrné stanice použití vysílačů v cizích sítích (po dohodě s jejich provozovatelem). Provozovatel Vám přidělí povolený rozsah adres a číslo sítě, které nelze změnit a nastavují se prostřednictvím klíč e. Právě tyto hodnoty obsahuje HW klíč spolu s nastavením č tyř přednastavených vysílacích kmitoč tů a vysílacího formátu (nemusí být přítomen). HW klíč je urč en servisním technikům, aby mohli tyto hodnoty nastavovat. HW klíč také nahrazuje nutnost používat po upgrade ze sítí 300 MHz speciální paměť s kmitoč tem nastaveným výrobcem. Je nutné jej použít vždy po upgrade (výměně EPROM) z verze nižší než4.00 na verzi 4.00 a vyš ší, protože jinak by nebyl nastaven rozsah povolených čísel vysílač e. 3

4 Popis výrobku Popis výrobku Zelená LED Č ervená LED Konektor pro připojení PC Konektor pro připojení ke kodé ru/ústředně Amos Hardwarový klíč DTX 04 Key má dva konektory a dvě LED diody indikující jeho stav (LEDky). Konektor pro připojení PC umožň uje připojit klíč k sé riové mu portu počítač e a vyčíst jeho konfiguraci, konektor pro připojení k vysílač i TSM/ústředně Amos slouží pro přenos nastavení do klíč e. Ledky indikují stav, ve které m se klíč nebo proces přenosu konfigurace do vysílač e TSM/ústředny Amos nachází. 4

Konektor pro připojení PC umožň uje připojit klíč k sé riové mu portu počítač e a vyčíst jeho konfiguraci, konektor pro připojení k

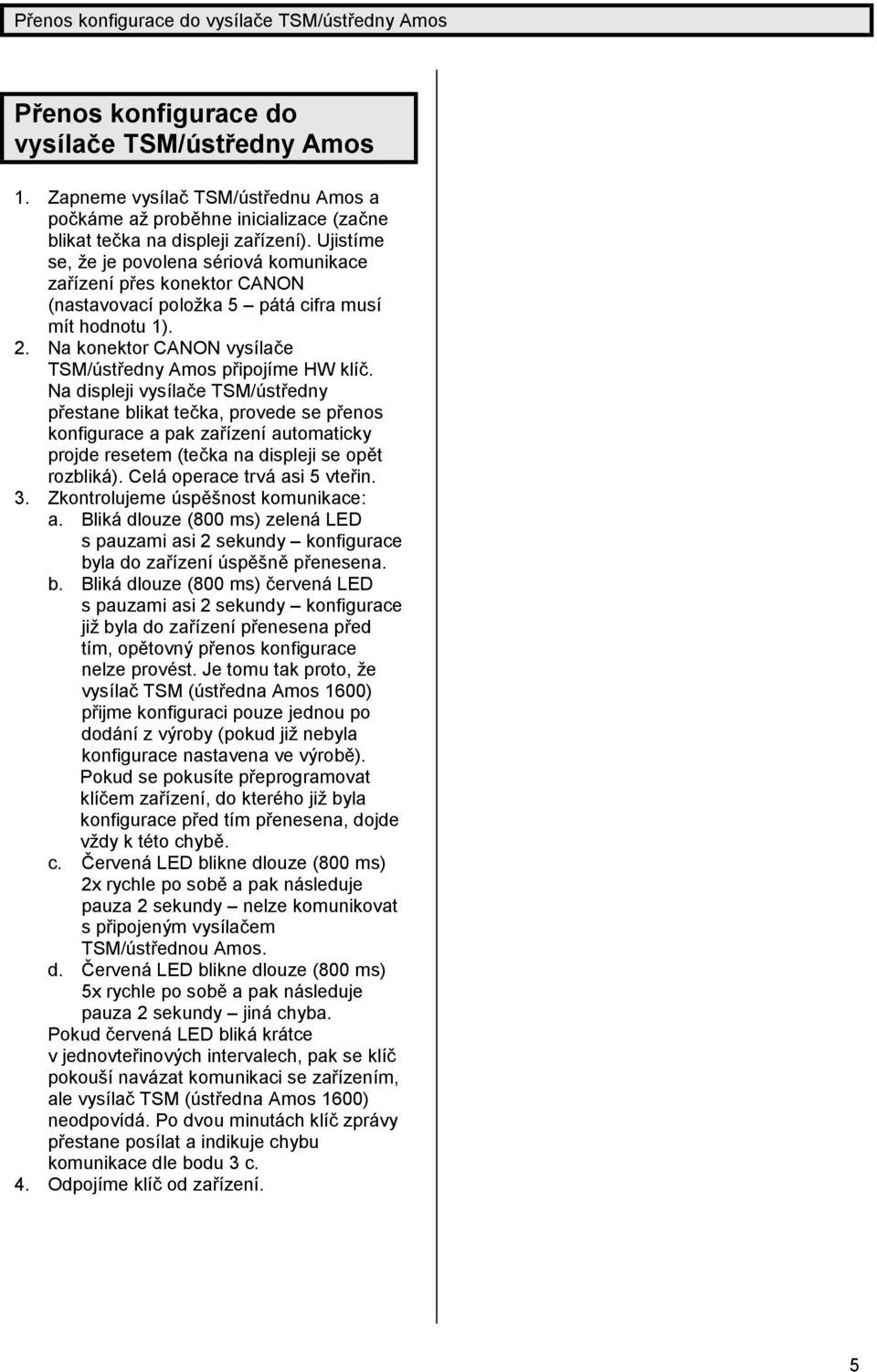

5 Přenos konfigurace do vysílač e TSM/ústředny Amos Přenos konfigurace do vysílače TSM/ú středny Amos 1. Zapneme vysílač TSM/ústřednu Amos a poč káme ažproběhne inicializace (zač ne blikat teč ka na displeji zařízení). Ujistíme se, že je povolena sé riová komunikace zařízení přes konektor CANON (nastavovací položka 5 pátá cifra musí mít hodnotu 1). 2. Na konektor CANON vysílač e TSM/ústředny Amos připojíme HW klíč. Na displeji vysílač e TSM/ústředny přestane blikat teč ka, provede se přenos konfigurace a pak zařízení automaticky projde resetem (teč ka na displeji se opět rozbliká). Celá operace trvá asi 5 vteřin. 3. Zkontrolujeme úspěš nost komunikace: a. Bliká dlouze (800 ms) zelená LED s pauzami asi 2 sekundy konfigurace byla do zařízení úspěš ně přenesena. b. Bliká dlouze (800 ms) č ervená LED s pauzami asi 2 sekundy konfigurace jižbyla do zařízení přenesena před tím, opětovný přenos konfigurace nelze prové st. Je tomu tak proto, že vysílač TSM (ústředna Amos 1600) přijme konfiguraci pouze jednou po dodání z výroby (pokud jižnebyla konfigurace nastavena ve výrobě). Pokud se pokusíte přeprogramovat klíč em zařízení, do které ho jižbyla konfigurace před tím přenesena, dojde vždy k té to chybě. c. Č ervená LED blikne dlouze (800 ms) 2x rychle po sobě a pak následuje pauza 2 sekundy nelze komunikovat s připojeným vysílač em TSM/ústřednou Amos. d. Č ervená LED blikne dlouze (800 ms) 5x rychle po sobě a pak následuje pauza 2 sekundy jiná chyba. Pokud č ervená LED bliká krátce v jednovteřinových intervalech, pak se klíč pokouší navázat komunikaci se zařízením, ale vysílač TSM (ústředna Amos 1600) neodpovídá. Po dvou minutách klíč zprávy přestane posílat a indikuje chybu komunikace dle bodu 3 c. 4. Odpojíme klíč od zařízení. 5

Ujistíme se, že je povolena sé riová komunikace zařízení přes konektor CANON (nastavovací položka 5 pátá cifra musí mít hodnotu 1). 2. Na konektor CANON vysílač e TSM/ústředny Amos připojíme HW klíč.

6 Upgrade EPROM z verze nižší než4.00 Upgrade EPROM z verze nižší než 4.00 Pokud vyměňujeme paměť verze nižší než 4.00 za paměť 4.00 a vyšší, je nutné použít HW klíč. Nejprve vypneme napájení, vyměníme paměti EPROM, zapneme napájení a na vysílač i TSM/ústředny Amos 1600 se objeví problikávající nápis UPGRADE. Stiskem tlačítka SA 4 (prostřední) se kodé r rozjede a je nutné znovu nakonfigurovat (nebo alespoň zkontrolovat) vš echny nastavovací položky (stiskem tlačítka SA5 nebo SA6 by se kodé r dostal do testovacího nebo nastavovacího režimu). Další postup je stejný jako při běžné m přenosu konfigurace (viz Přenos konfigurace do vysílač e TSM/ústředny Amos). 6

Stiskem tlačítka SA 4 (prostřední) se kodé r rozjede a je nutné znovu nakonfigurovat (nebo alespoň zkontrolovat) vš echny nastavovací položky (stiskem tlačítka SA5

7 Kontrola nastavení HW klíč e Kontrola nastaveníhw klíč e 1. Připojíme HW klíč k sé riové lince PC. 2. Spustíme program Amos-TSM Manager verze 2.11a a vyšší a zkontrolujeme, zda je klíč připojen k sé riové lince nastavené v tomto programu. Na HW klíč i by měla každé tři sekundy krátce bliknout č ervená LED. 3. V menu hlavního okna programu Amos-TSM Manager zvolíme položku HW Klíč. Zobrazí se okno informující o položkách nastavených v klíč i. Význam položek je následující: F1 F4 nastavované kmitoč ty 1 4 ve stovkách Hz. CisloVysilaceOd, CisloVysilaceDo povolené číslo vysílač e a číslo skupiny objektů (první dvě cifry představují číslo skupiny, druhé tři cifry číslo objektu vš e dekadicky). CisloSite povolené číslo sítě. Hodnota 255 znamená, že jsou povolena vš echna čísla sítě. Format pokud je přítomen udává hodnotu nastavovací položky 6 v programování vysílač e TSM/ústředny AMOS PocetOdblokovani má vždy hodnotu 0. SerioveCislo hexadecimální reprezentace sé riové ho čísla HW klíč e. 7

V menu hlavního okna programu Amos-TSM Manager zvolíme položku HW Klíč. Zobrazí se okno informující o položkách nastavených v klíč i.

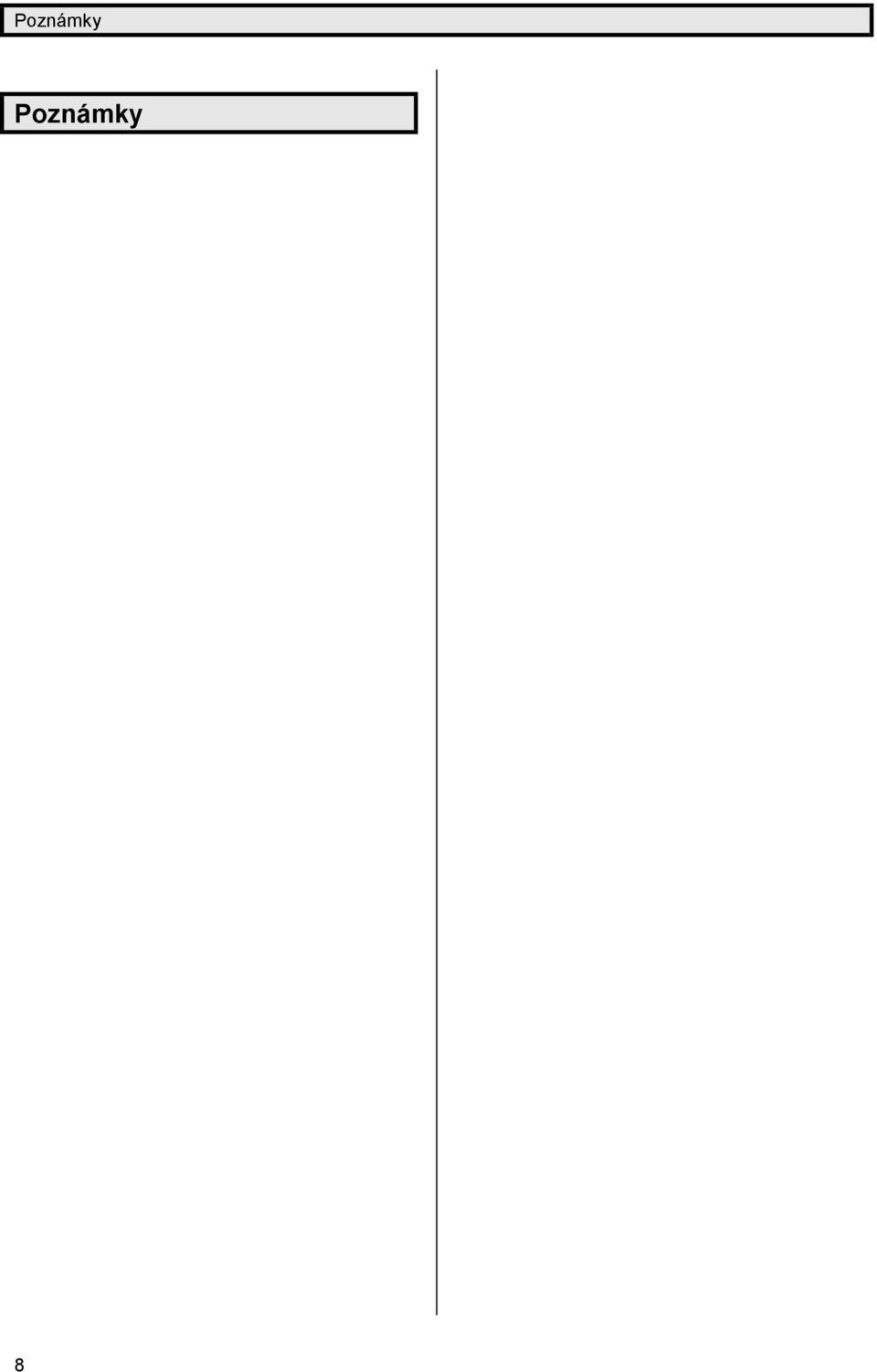

8 Poznámky Poznámky 8

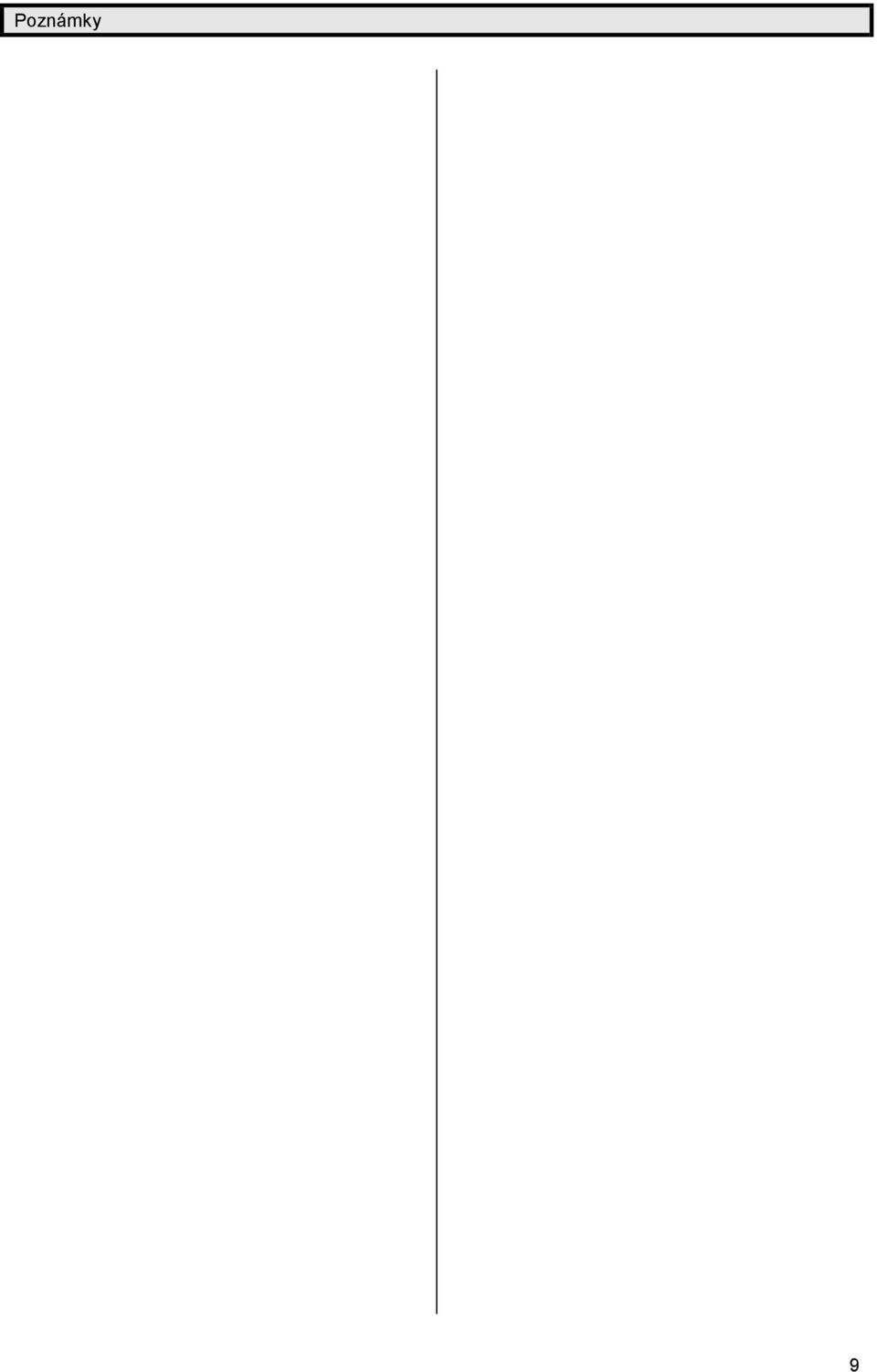

9 Poznámky 9
