1 Částečné výsledky Pracovní skupiny LED svítidla porovnání HPS a LED Porovnání vysokotlakých sodíkových výbojek a svítících diod (LED) Ing. Jiří Skála SRVO, skalaj@srvo.cz Úvod LED svítidla mají předpoklady stát se svítidly budoucnosti, pro masivní uvedení těchto svítidel na trh jako náhrady dnes nejrozšířenějších svítidel pro vysokotlaké sodíkové výbojky však potřebujeme ještě nějaký čas. Rozhodně je nutné tomuto fenoménu věnovat zvýšenou pozornost, abychom byli připraveni na okamžik, kdy LED svítidla ovládnou trh. Pokud se nepřihlíží k ekonomické stránce, je možné s použitím svítidel LED realizovat řešení vyhovující platným normám již v dnešní době, ale s ohledem na vysoké investiční náklady jsou v současné době LED svítidla ve srovnání s běžnými výbojkovými zdroji spíše ekonomicky nevýhodná, a to i pres avizovanou nízkou úroveň provozních nákladu. Ekonomickou výhodnost svítidel LED pro veřejné osvětlení lze očekávat až za několik let. Dosud nejsou zkušenosti s LED svítidly dostatečně prověřené praxí, čehož někteří prodejci zneužívají. Vznik pracovní skupiny Pracovní skupina LED svítidel byla založena na jednání předsednictva SRVO dne 9. února 2010 v Jihlavě. Členové SRVO byli se záměry této pracovní skupiny seznámeni na jarním setkání dne taktéž v Jihlavě. Prvního jednání dne se zúčastnili zakládající členové ve složení Ing.Jiří Skála, Ing. Petr Žák, Ing. Hynek Bartík, Kamila Procházková a Pavel Donev. V průběhu jednání se společně shodli na rozsahu, který bude pracovní skupina sledovat. Druhé jednání pracovní skupiny LED svítidla přineslo již několik zajímavostí. První zajímavostí bylo přijetí nového člena Ing. Petra Holce, který se zasloužil velkou měrou o zrod porovnání LED a sodíkových svítidel. Další zajímavostí bylo představení struktury dokumentu pro dlouhodobé sledování technických parametů LED svítidel. Poslední zajímavostí bylo stanovení parametrů pro hodnocení LED svítidel z řad servisních pracovníků, které dosud scházejí, a proto bude toto hodnocení velkým přínosem pro všechny zájemce o LED svítidla. Průběžné informace o činnosti pracovní skupiny jsou zveřejňovány na internetové adrese: Sledování technických parametrů LED svítidel Překotný vývoj LED v posledních letech již nepřekvapí nikoho z nás, protože se o tom mluví na mnoha místech věnovaných LED od článků počínaje a realizacemi konče. Rozšířením pohledu na LED mě osobně přinesly zkušenosti z pilotního projektu v Praze. Každý typ svítidla byl podroben měření na elektrotechnické fakultě ČVUT. Z velkého množství hodnocených parametrů se pracovní skupina zaměří pouze na takový rozsah parametrů, které lze jednoduše vysvětlit i běžným zájemcům o LED svítidla. Pracovní skupina se shodla na vypracování a průběžné aktualizaci dokumentu Světelné diody ve veřejném osvětlení v které se budeme věnovat následujícím kapitolám: a) Světelné diody b) Svítidla pro světelné diody c) Normy, předpisy, doporučení d) Financování, granty a dotační tituly pro soustavy se svítidly s LED e) Příklady realizovaných osvětlovacích soustav Porovnání LED a sodíkových svítidel Řekneme-li dnes vysokotlaká sodíková výbojka, většině lidí zabývajících se veřejným osvětlením se vybaví, o čem se mluví. Aby také ne! V oblasti veřejného osvětlení ji používáme již více než 35 let a za tu dobu si již málokdo vzpomene na dětské nemoci tohoto revolučního převratu, které potrápily průkopníky tedy první zákazníky, kteří si koupili tuto závratnou novinku. V současné době je již nejrozšířenějším světelným zdrojem a mnozí dovedou posoudit vysokotlakou sodíkovou výbojku ze všech možných stran a proto je dnes určitou samozřejmostí, že lze i předvídat náklady na údržbu s téměř velkou přesností. Jak je to ale s LED? Skutečně se jedná o bezúdržbová svítidla nebo jde opět pouze o reklamní kampaň pro rychlé uvedení LED na trh a pak se to se zákazníkem nějak urovná? Ať se nám to líbí nebo ne, budeme se opět muset potýkat s dětskými nemocemi, které potrápí nejednoho Společnost pro rozvoj veřejného osvětlení - Podzimní setkání Jablonec nad Nisou listopadu

potřebujeme ještě nějaký čas. Rozhodně je nutné tomuto fenoménu věnovat zvýšenou pozornost, abychom byli připraveni na okamžik, kdy LED svítidla ovládnou trh.

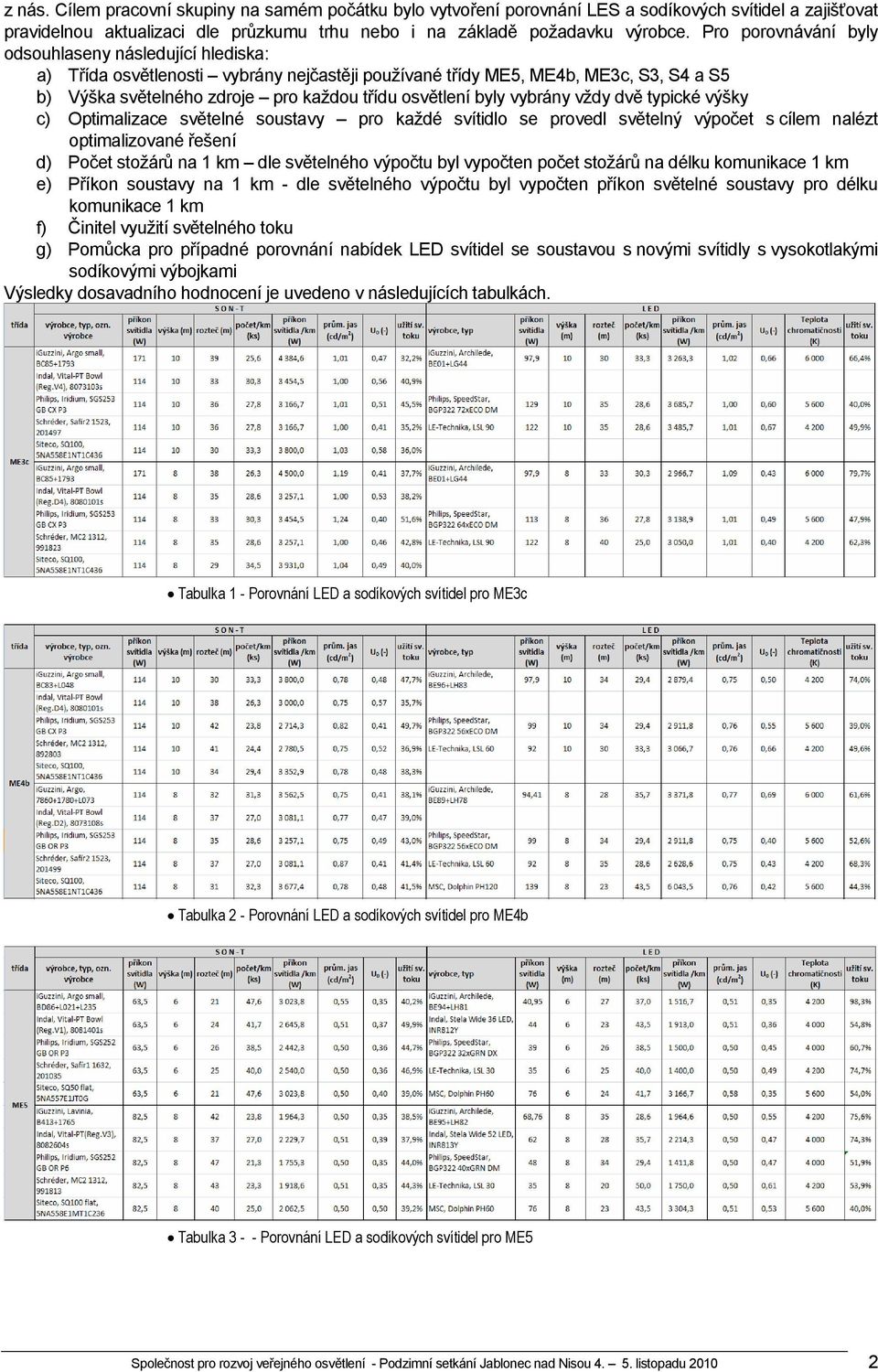

2 z nás. Cílem pracovní skupiny na samém počátku bylo vytvoření porovnání LES a sodíkových svítidel a zajišťovat pravidelnou aktualizaci dle průzkumu trhu nebo i na základě požadavku výrobce. Pro porovnávání byly odsouhlaseny následující hlediska: a) Třída osvětlenosti vybrány nejčastěji používané třídy ME5, ME4b, ME3c, S3, S4 a S5 b) Výška světelného zdroje pro každou třídu osvětlení byly vybrány vždy dvě typické výšky c) Optimalizace světelné soustavy pro každé svítidlo se provedl světelný výpočet s cílem nalézt optimalizované řešení d) Počet stožárů na 1 km dle světelného výpočtu byl vypočten počet stožárů na délku komunikace 1 km e) Příkon soustavy na 1 km - dle světelného výpočtu byl vypočten příkon světelné soustavy pro délku komunikace 1 km f) Činitel využití světelného toku g) Pomůcka pro případné porovnání nabídek LED svítidel se soustavou s novými svítidly s vysokotlakými sodíkovými výbojkami Výsledky dosavadního hodnocení je uvedeno v následujících tabulkách. Tabulka 1 - Porovnání LED a sodíkových svítidel pro ME3c Tabulka 2 - Porovnání LED a sodíkových svítidel pro ME4b Tabulka Porovnání LED a sodíkových svítidel pro ME5 Společnost pro rozvoj veřejného osvětlení - Podzimní setkání Jablonec nad Nisou listopadu

byly vybrány vždy dvě typické výšky c) Optimalizace světelné soustavy pro každé svítidlo se provedl světelný výpočet s cílem nalézt optimalizované řešení d) Počet stožárů na 1 km dle světelného

3 Tabulka 4 - Porovnání LED a sodíkových svítidel pro S3 Tabulka 5 - Porovnání LED a sodíkových svítidel pro S4 Tabulka 6 - Porovnání LED a sodíkových svítidel pro S5 Pilotní projekty LED Pilotní projekty jsou určeny nejen k přesvědčení budoucích zákazníků ale i k prověření reálního chování deklarovaných parametrů. V České republice se instalace LED svítidel začala rozbíhat velice sporadicky a mnohdy i k nelibosti oklamaných zákazníků, kteří v reálu spatřili, co nakoupili. V současné době je v České republice již několik kvalitních instalací LED, které stojí za pozornost a které budeme ve spolupráci s výrobci LED svítidel nebo správci sledovat jejich další osud (Písek, Praha, Havířov). V rámci činnosti pracovní skupiny je i zajištění možnosti výrobcům a obchodním zástupcům prezentovat LED svítidla široké veřejnosti (podrobné informace jsou uveřejněny na internetové adrese v sekci Pracovní skupiny. Přestože osobní návštěvu a prohlídku nových LED svítidel nemůže nahradit žádná fotografie z důvodu možného ovlivnění jak expozicí, tak i zpracováním, je na následujících obrázcích připraveno malé nahlédnutí a jakýsi pokus o grafické porovnání původních sodíkových svítidel a nových LED svítidel. Obrázek 1 - Mapa pilotního projektu LED v Praze 5 Společnost pro rozvoj veřejného osvětlení - Podzimní setkání Jablonec nad Nisou listopadu

V České republice se instalace LED svítidel začala rozbíhat velice sporadicky a mnohdy i k nelibosti oklamaných zákazníků, kteří v reálu spatřili, co nakoupili.

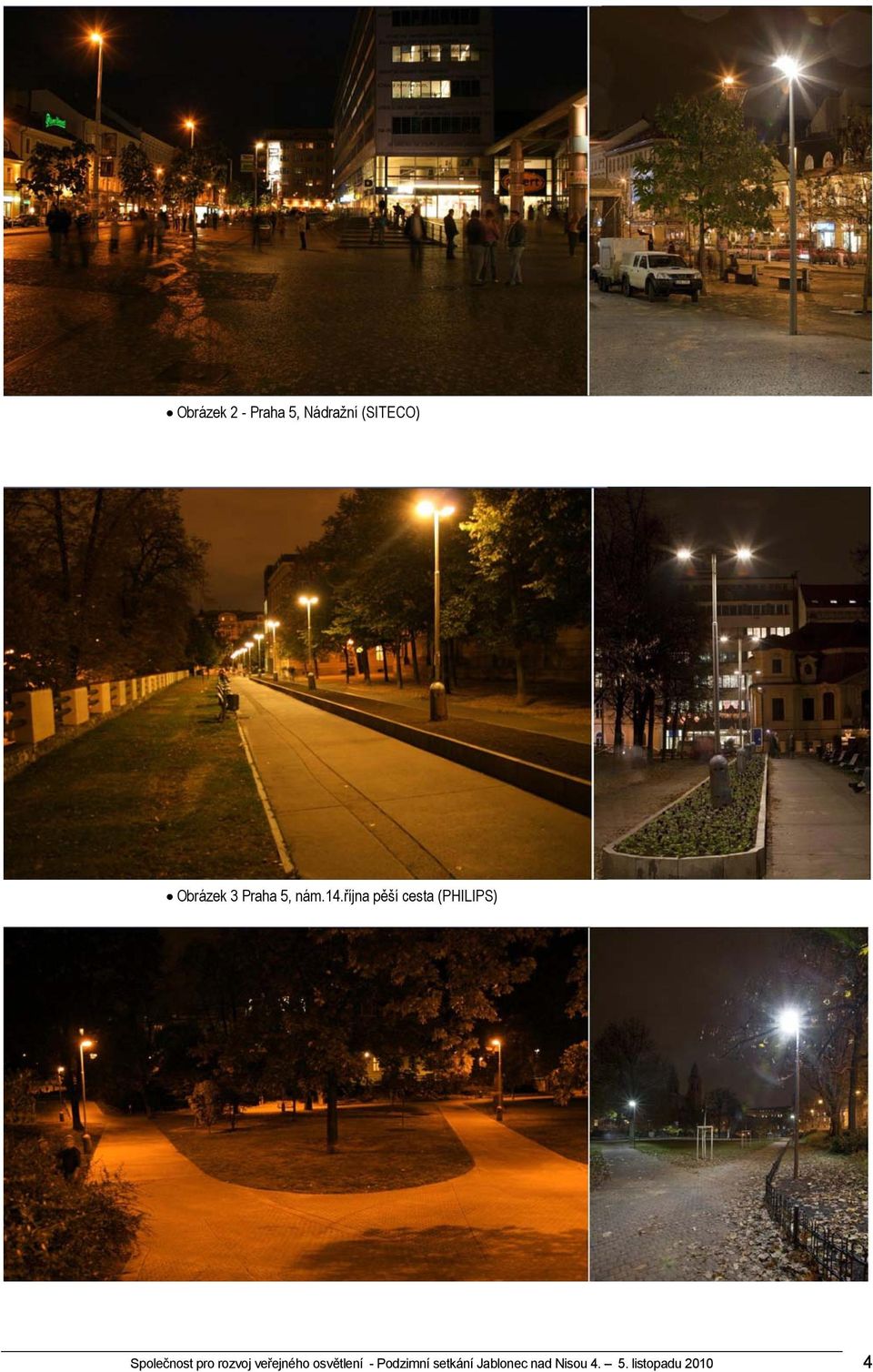

4 Obrázek 2 - Praha 5, Nádražní (SITECO) Obrázek 3 Praha 5, nám.14.října pěší cesta (PHILIPS) Společnost pro rozvoj veřejného osvětlení - Podzimní setkání Jablonec nad Nisou listopadu

5 Obrázek 4 - Praha 5, park Porthaimka (INDAL) Obrázek 5 - Praha 5, Radlická (ETNA) Obrázek 6 - Praha 5, Bozděchova (MSC) Společnost pro rozvoj veřejného osvětlení - Podzimní setkání Jablonec nad Nisou listopadu

6 Obrázek 7 - Praha 5, Klicperova (MSC) Obrázek 8 - Praha 5, Stroupežnická (LG) LED svítidla z pohledu servisních techniků Pilotní projekty přinesou i další výhodu a to možnost praktického získání zkušeností od servisních techniků zabývajících se jejich údržbou. Dosavadní zkušenosti s LED svítidly lze shrnout do několika bodů: a) Přístup ke svítidlu (technické provedení svítidla pro montáž i případnou údržbu) b) Možnost opravy svítidla na místě (výměna vadných LED případně dalších komponent) c) Kvalita mechanických spojů (posouzení mechanických částí /panty, úchyty krytu svítidla/ a jejich přístupnost) d) Perioda nutné kontroly servisem e) Univerzální úchyt (uchycení svítidla na stožár i výložník) f) Odolnost svítidla proti vandalismu (konstrukce svítidla a použité materiály musí být odolné vůči vandalismu a extrémním přírodním podmínkám (vichřice, povodně, kroupy atd. ) S hodnocením všech svítidel v rámci pilotních projektů budete průběžně informování prostřednictvím internetových stránek. Společnost pro rozvoj veřejného osvětlení - Podzimní setkání Jablonec nad Nisou listopadu

Dosavadní zkušenosti s LED svítidly lze shrnout do několika bodů: a) Přístup ke svítidlu (technické provedení svítidla pro montáž i případnou údržbu) b) Možnost opravy svítidla na místě (výměna
