Transkript

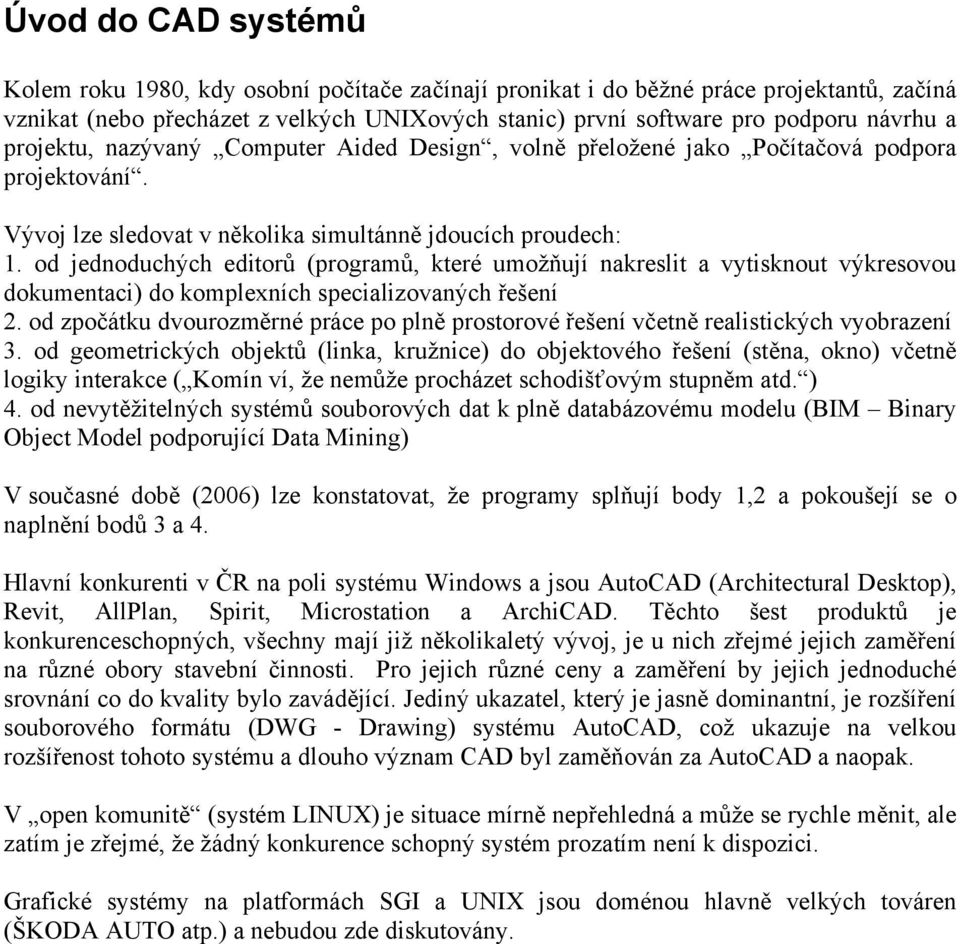

1 Úvod do CAD systémů Kolem roku 1980, kdy osobní počítače začínají pronikat i do běžné práce projektantů, začíná vznikat (nebo přecházet z velkých UNIXových stanic) první software pro podporu návrhu a projektu, nazývaný Computer Aided Design, volně přeložené jako Počítačová podpora projektování. Vývoj lze sledovat v několika simultánně jdoucích proudech: 1. od jednoduchých editorů (programů, které umožňují nakreslit a vytisknout výkresovou dokumentaci) do komplexních specializovaných řešení 2. od zpočátku dvourozměrné práce po plně prostorové řešení včetně realistických vyobrazení 3. od geometrických objektů (linka, kružnice) do objektového řešení (stěna, okno) včetně logiky interakce ( Komín ví, že nemůže procházet schodišťovým stupněm atd. ) 4. od nevytěžitelných systémů souborových dat k plně databázovému modelu (BIM Binary Object Model podporující Data Mining) V současné době (2006) lze konstatovat, že programy splňují body 1,2 a pokoušejí se o naplnění bodů 3 a 4. Hlavní konkurenti v ČR na poli systému Windows a jsou AutoCAD (Architectural Desktop), Revit, AllPlan, Spirit, Microstation a ArchiCAD. Těchto šest produktů je konkurenceschopných, všechny mají již několikaletý vývoj, je u nich zřejmé jejich zaměření na různé obory stavební činnosti. Pro jejich různé ceny a zaměření by jejich jednoduché srovnání co do kvality bylo zavádějící. Jediný ukazatel, který je jasně dominantní, je rozšíření souborového formátu (DWG - Drawing) systému AutoCAD, což ukazuje na velkou rozšířenost tohoto systému a dlouho význam CAD byl zaměňován za AutoCAD a naopak. V open komunitě (systém LINUX) je situace mírně nepřehledná a může se rychle měnit, ale zatím je zřejmé, že žádný konkurence schopný systém prozatím není k dispozici. Grafické systémy na platformách SGI a UNIX jsou doménou hlavně velkých továren (ŠKODA AUTO atp.) a nebudou zde diskutovány.

2 Grafický systém AutoCAD fy. Autodesk Charakteristika Systém AutoCAD je základní produkt americké fy. Autodesk pro projektování a vytváření přesné inženýrské dokumentace, s více než 25ti letou tradicí, který se postupně, s přicházející specializací stává jádrem pro další, nadstavbové moduly. Dle stavební specializace je pro AutoCAD k dispozici Architectural Desktop systém pro navrhování architektury, MAP systém pro podporu geodésie a kartografie, 3D Civil systém pro podporu liniových staveb. Samostatný systém AutoCAD je také plně použitelný, zvláště u speciálních, těžko škálovatelných konstrukcí, kde se využije silného prostorového modeláře (ACIS). Návyky získané používáním AutoCADu jsou použitelné v dalších modulech. Systém je otevřený, programovatelný pomocí Visual Basic for Application, AutoLISP a MS.NET. podporuje OLE, Active X i Comm+ technologie. Pro jednoduché 2D (dvourozměrné) výkresy je možné použít odlehčenou verzi AutoCADu, tzv. AutoCAD LT. Pro prohlížení a tisk lze použít plug-in do Internet Exploreru, nebo produkt VoloView (windows aplikace), obojí volně šiřitelné. Pro webovské prezentace se nativní formát AutoCADu (DWG) nehodí, použijte příkaz Publikuj/PUBLISH, bude vytvořen vhodnější formát (DWF Drawing Web Format). Jednotlivé části ve výkrese se obyčejně nazývají entity (Entities) např. linka, text, elipsa atp. u zdí, oken atp. mluvíme obvykle už o objektech.

3 Základní ovládání AutoCAD je windows like software a proto používá stejné a prakticky stejné umístění společných (očekávatelných) příkazů a způsobů vyvolání příkazů, jako je otevření/zavření souboru, nápověda atp. a proto tyto zde nebudou uváděny. Zaměříme se na akce (příkazy) a vlastnosti, které jsou typické pro AutoCAD a jsou rozdílné oproti např. vlastnostem MS Office. Příkaz lze volit ze všech známých typů ovládacích prvků s využitím myši či tabletu, včetně příkazů (či jejich zkratek) z klávesnice. AutoCAD má plně integrovanou funkci pro vracení chybných příkazů (Zpět/UNDO). Tip: na jakékoliv jazykové verzi lze volat anglický příkaz, za předpokladu, že příkaz předznamenáte podtržítkem (př. v české verzi AutoCADu: nový > _NEW) opačně to možné není. Obr.: Prostředí systému AutoCAD v základním nastavení

4 Otevření nového výkresu Příkaz: nový/new Komentář: Podobně jako u Wordu, je při otevření výkresu možné nastavit vlastností nového výkresu pomocí šablon (zde přípona souborů DWT Drawing Template) a navrch i pomocí Standardu (DWS Drawing Standard). Otevírat výkres s pouze základním (továrním) nastavením není vhodné, je poté obyčejně nutné mnoho věcí přenastavovat. Mnoho vlastností řízených takzvanými systémovými proměnnými se uchovává spolu s výkresem a vhodnou volbou šablony si tak zajistíte jejich hodnoty. V AutoCADu je možné otevřít více výkresů najednou. Tip: Otevíráte-li stále stejnou šablonu, uložte ji jako hlavní, základní, automaticky otevíranou Tip: Další vlastnosti lze asi nejlépe přidávat metodou drag & drop pomocí Design Centra (Ctrl + 2) Tip: Zpracováváte-li větší množství dokumentace, definujte si CAD Standard, udržíte snáze výkresovou kompatibilitu a urychlíte kontrolu integrity výkresů. Podobné akce: příkazy pro uzavření, uložení, otevření stávajícího výkresu atp. nepotřebují komentář. Obr.: Menu soubor

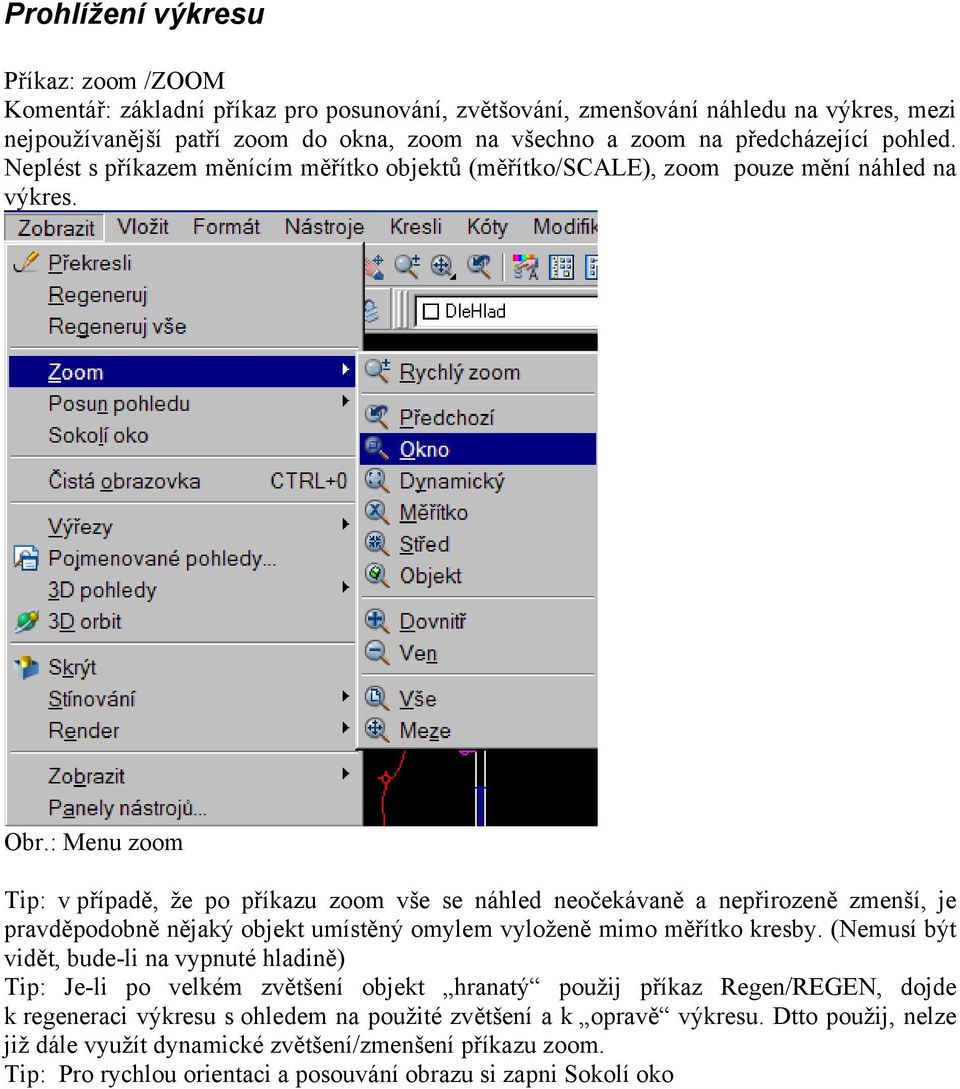

5 Prohlížení výkresu Příkaz: zoom /ZOOM Komentář: základní příkaz pro posunování, zvětšování, zmenšování náhledu na výkres, mezi nejpoužívanější patří zoom do okna, zoom na všechno a zoom na předcházející pohled. Neplést s příkazem měnícím měřítko objektů (měřítko/scale), zoom pouze mění náhled na výkres. Obr.: Menu zoom Tip: v případě, že po příkazu zoom vše se náhled neočekávaně a nepřirozeně zmenší, je pravděpodobně nějaký objekt umístěný omylem vyloženě mimo měřítko kresby. (Nemusí být vidět, bude-li na vypnuté hladině) Tip: Je-li po velkém zvětšení objekt hranatý použij příkaz Regen/REGEN, dojde k regeneraci výkresu s ohledem na použité zvětšení a k opravě výkresu. Dtto použij, nelze již dále využít dynamické zvětšení/zmenšení příkazu zoom. Tip: Pro rychlou orientaci a posouvání obrazu si zapni Sokolí oko

6 Obr.: Sokolí oko
