1 Poznámky k vydání produktu ZWCAD produktový tým 1

2 Děkujeme za stažení ZWCAD 2018 SP2 Duben 2018 Drazí přátelé, jsme rádi, že je ZWCAD 2018 SP2 nyní připraven. Chcete-li vytvořit seznam nejlepších aktualizací v ZWCADu, bude tento SP2 na druhém místě. Protože zkušenosti uživatelů se v mnoha směrech vylepšily, například přátelské rozhraní a interakce příkazů. A co více, jsou zde další nové funkce a vylepšení. Toto vydání poskytuje testy stability a účinnosti, nové funkce a vylepšení, opravy v ZWCADu 2018 SP2. S pozdravem Váš ZWCAD tým. 2

3 Obsah: Přehled...3 Stabilita...4 Porovnání s předchozími verzemi...4 Porovnání s dalšími CADy...4 Výkonnost...5 Porovnání s předchozími verzemi...5 Porovnání s dalšími CADy...6 Nové Funkce...7 DWG Dynamické zadávání...7 Filtry bodů...9 Šrafy s hraničními uzly...9 Tisk do SVG...10 Nové příkazy...11 Nové systémové proměnné...11 Vylepšení...12 Vylepšené palety nástrojů...12 Tlačítko pro zamčení/odemčení výřezů...12 Vylepšený Eps plotr...13 Vylepšené plotry SHPGL/LHPGL...13 BLOCKEDITMODE...14 Vylepšený editor atributů...14 Klávesová zkratka pro přepnutí Model/Rozvržení...14 Posuvník...15 Optimalizace Uživatelského Rozhraní...15 Aktualizovaný Správce Síťové licence...15 Opravené chyby...17 Omezení a poznámky

4 ZWCAD 2018 SP2 Poznámky k vydání Vernum= (29562) Přehled Toto vydání zahrnuje popis nových funkcí a vylepšení v SP2. Nové Funkce DWG 2018 Otevře a uloží jako formát DWG 2018 Dynamické zadávání Poskytuje příkazové rozhraní blízko kurzoru v kreslící oblasti Filtry bodů Kombinuje hodnoty X, Y a Z z různých bodů k určení jednotlivého bodu zadáním.x,.y,.z,.xy,.xz nebo.yz Šrafy s hraničními uzly Podporuje šrafy s hraničními uzly Plotry SHPGL/LHPGL Tisk DWG výkresů do PLT souborů Tisk do SVG Tisk DWG výkresů do SVG souborů Vylepšení Vylepšené palety nástrojů Tlačítko zamčení/odemčení výřezů Vylepšený Eps plotr Plotry SHPGL/LHPGL BLOCKEDITMODE Vylepšený editor atributů Klávesová zkratka pro přepnutí Model/Rozvržení Posuvník Optimalizace uživatelského rozhraní Aktualizovaný správce síťových licencí (SSL) Podporuje úpravu vlastnosti bloku nebo příkazu v paletách nástrojů Podporuje zamčení nebo odemčení výřezů kliknutím na tlačítko na stavovém řádku Vylepšený virtuální ZWCAD Eps plotr, který může tisknout do souborů EPS Tiskne DWG výkresy do PLT souborů Řídí, zda bude použit příkaz REFEDIT nebo BEDIT při dvojím kliknutí na blok pro úpravu Podporuje úpravu hodnoty atributu pomocí místní nabídky v editoru atributů Ctrl + PageUp nebo Ctrl + PageDown pro přepnutí mezi modelem a rozvržením Změní směr pohybu výkresu oproti směru rolování Optimalizuje tmavé Uživatelské rozhraní, po instalaci nebo aktualizace na verzi SP2 se uživatelské rozhraní automaticky aktualizuje SSL podporuje zobrazení Hostname, Vypršení platnosti, Produkt/Verze a Licenční ID 4

5 Stabilita Následující sekce popisuje testy stability tohoto vydání. Porovnání s předchozími verzemi V ZWCAD 2018 SP2 je mírné zlepšení oproti předchozím verzím. Během automatického testování pomocí monitorování chyby během operací Otevřít/Uložit dosáhl SP2 ve více než obsáhlých výkresech hodnoty 99,84% správné rychlosti. Porovnání s dalšími CADy Při testování 54 složitých výkresů, které se pomalu otevírají nebo zaberou příliš mnoho paměti, může SP2 otevřít a uložit tyto výkresy stejně jako AutoCAD 2013 a lépe než ZWCAD

6 Výkonnost Následující sekce popisuje testování výkonnosti v této verzi. Porovnání s předchozími verzemi V porovnání s poslední verzí byly vylepšeny operace Kopírovat a Pole, zatímco pro další operace v SP2 zůstává účinnost operací stejná jako v SP1. 6

7 Porovnání s dalšími CADy V porovnání s AutoCAD 2013 má ZWCAD 2018 SP2 lepší operační výkonnost ve většině příkazech, ale pro příkazy Pole/Kopírování (Ctrl+c)/Vybrat vše je potřeba v budoucnu zapracovat na vylepšení. 7

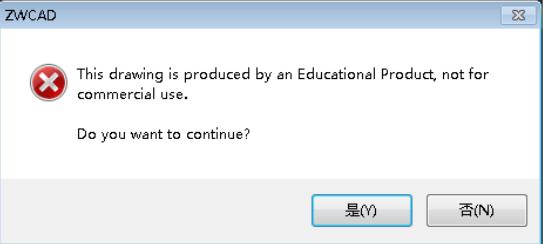

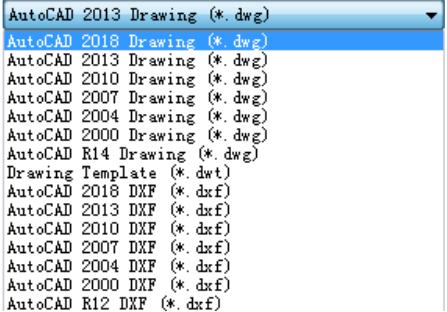

8 Nové Funkce Následující sekce popisuje detaily některých nových funkcí. DWG 2018 ZWCAD 2018 SP2 nyní plně podporuje formát DWG Uživatelé mohou vytvořit, otevřít a uložit jakýkoliv výkres v tomto formátu. Spuštěním SP2, ZWCAD nezobrazí následující informace při otevírání výkresů vytvořených výukovou verzí ve všech formátech. A ZWCAD odstraní značku Vytvořeno ve výukové verzi při ukládání výkresů do formátů DWG 2013 nebo nižších, kromě formátu DWG Dynamické zadávání Dynamické zadávání poskytuje příkazové rozhraní blízko kurzoru v kreslící oblasti. Když je Dynamické zadávání zapnuto, zobrazí se v blízkosti kurzoru dynamicky aktualizované informace. Při provádění příkazu můžete zadat možnosti a hodnoty v poli popisku. 8

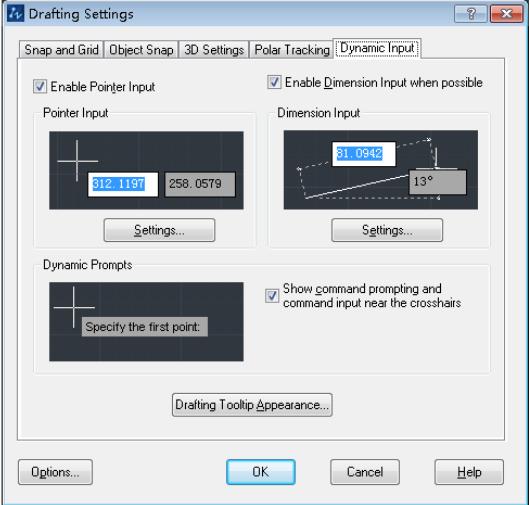

9 Pro zapnutí a vypnutí klikněte na tlačítko dynamické zadání na stavovém řádku. Má tři komponenty: zadávání souřadnic bodů, zadávání rozměru a dynamické výzvy. Zadávání souřadnic bodů Když je zadávání souřadnic bodů zapnuto a probíhá příkaz, je hodnota souřadnic nitkového kříže zobrazena v poli popisu. Zadávání rozměru Když je zadávání rozměru zapnuto a probíhá příkaz, je hodnota rozměru objektu zobrazena v poli popisu. Dynamické výzvy Když jsou dynamické výzvy zapnuty, jsou výzvy zobrazeny v poli popisu blízko kurzoru. 9

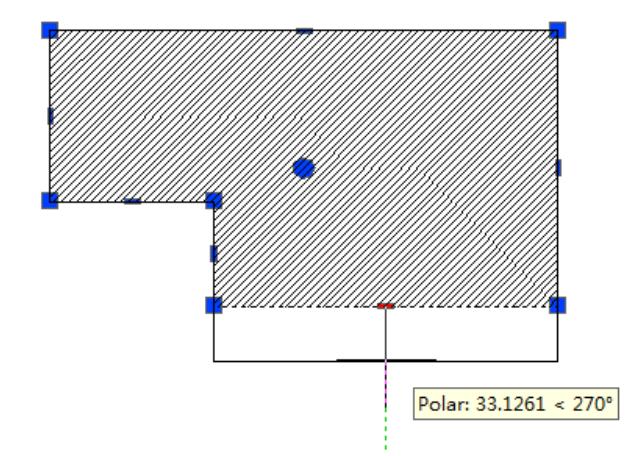

10 Filtry bodů Filtry bodů určují nové umístění souřadnic pomocí hodnoty X z jednoho umístění, hodnoty Y z druhého umístění a, pro 3D souřadnice, hodnoty Z ze třetího umístění. Při použití s uchopením objektů, filtry souřadnic extrahují hodnoty souřadnic z existujícího objektu. Pro určení filtru v příkazovém řádku zadejte tečku a jedno nebo více písmen X, Y a Z nebo pravý klik k otevření místní nabídky, zde vybrat Potlačení úchopů a vyberte Filtry bodů. Další zadání je omezeno na určitou hodnotu souřadnic. Příklad: Příkaz KRUŽNICE Určete střed kružnice nebo [3B/2B/Ttr (tečna tečna poloměr)]:.x Vybrat X z: mid Kliknout na středový bod Ještě potřeba YZ z: mid Kliknout na středový bod Šrafy s hraničními uzly Nyní má šraf uzly na ohraničení, které umožní natáhnout hranici šrafy. 10

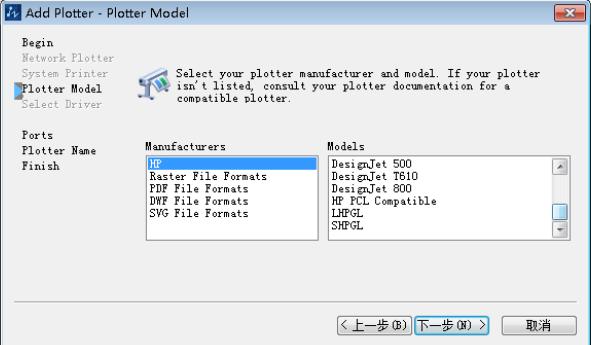

11 Tisk do SVG Soubor formátu SVG (Škálovatelná Vektorová Grafika) lze vybrat z Průvodce přidáním plotru. Uživatelé mohou tisknout své výkresy do souboru formátu SVG k vytvoření interaktivní vektorové grafiky pro návrh webu nebo jiné pracovní postupy, vyžadující soubory SVG. Rozdíl mezi vektorovými a bitmapovými obrázky je, že zvětšování bitmapy odhalí pixely, zatímco zvětšování vektorového obrázku zachovává tvary v obrázku. 11

12 Všimněte si, že SVG plotr nepodporuje OLE objekty, Obrázky a Gradient. Nové příkazy Žádné Nové systémové proměnné Název DYNDIGRIP DYNDIVIS DYNPICOORDS DYNPIFORMAT DYNPIVIS BLOCKEDITMODE Popis Řídí, které dynamické rozměry jsou zobrazeny při úpravě uzlu tažením Řídí, kolik dynamických rozměrů je zobrazeno při úpravě uzlu tažením Řídí, zda zadávání souřadnic bodů používá relativní nebo absolutní formát souřadnic Řídí, zda zadávání souřadnic bodů používá polární nebo kartézský formát pro souřadnice Řídí, kdy je zobrazeno zadávání souřadnic bodů Řídí, zda při dvojím kliknutí na blok použije REFEDIT nebo BEDIT 12

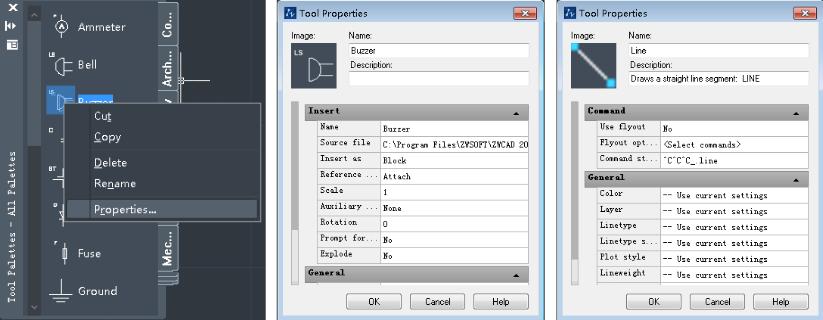

13 Vylepšení Následující sekce popisuje detaily některých nových funkcí. Vylepšené Palety nástrojů Možnost Vlastnosti je nyní přidána do nabídky pravého tlačítka myši na bloku nebo příkazu Palety nástrojů, včetně Názvu, Měřítka, Natočení, Hladiny apod. Tlačítko pro Zamčení/Odemčení výřezu Do stavového řádku bylo přidáno tlačítko Zamknout/Odemknout výřez. Uživatelé mohou rychle zamknout nebo odemknout vybraný výřez beze změny stavu v panelu vlastnosti. 13

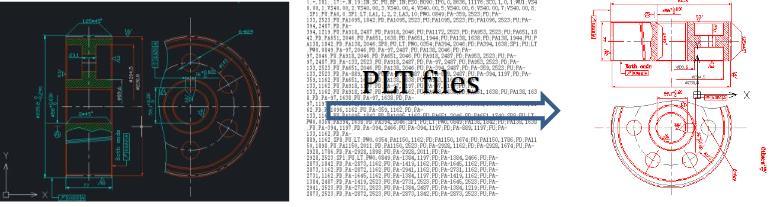

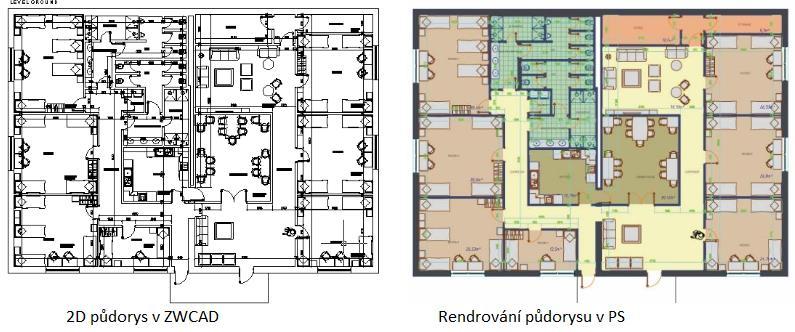

14 Vylepšený Eps plotr Nyní ZWCAD Virtuální Eps Plotr podporuje tisk výkresů do EPS souborů. Uživatelé mohou tisknout výkresy do EPS souborů a poté je otevřít ve Photoshopu nebo v jiném softwaru k vytvoření architektonického renderování půdorysu. Vylepšené Plotry SHPGL/LHPGL SHPGL a LHPGL plotry mohou nyní korektně tisknout PLT soubory. SHPGL vytváří HPGL výstup, který předpokládá, že zdroj souřadnic je v dolním rohu stránky, zatímco LHPGL vytváří výstup, který předpokládá, že zdroj souřadnic je ve středu stránky. Tyto dva HPGL plotry jsou běžně používány ve zpracovatelském průmyslu pro obrábění. 14

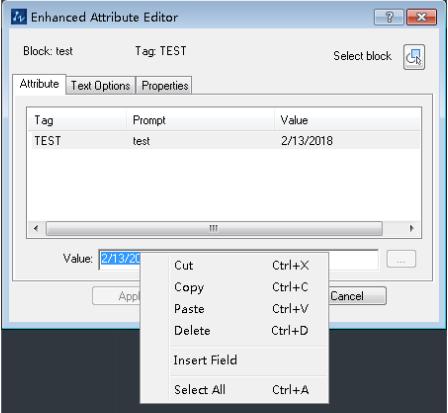

15 BLOCKEDITMODE Je přidána nová systémová proměnná BLOCKEDITMODE, která řídí, zda bude po dvojím kliknutím na blok použit příkaz REFEDIT nebo BEDIT. Když je BLOCKEDITLOCK=0 a BLOCKEDITMODE=0, použije se po dvojím kliknutí na blok příkaz REFEDIT. Když je BLOCKEDITLOCK=0 a BLOCKEDITMODE=1, použije se po dvojím kliknutí na blok příkaz BEDIT. Vylepšený Editor atributů Při kliknutí pravým tlačítkem myši na textové pole s hodnotou v Rozšířeném editoru atributů se vyvolá místní nabídka. Uživatelé mohou v tomto menu vložit pole, vyjmout, kopírovat, vložit, odstranit nebo vybrat vše. A uživatelé mohou dvakrát kliknou na atribut s polem pro editaci. Klávesová zkratka pro přepnutí Model/Rozvržení Přidána klávesová zkratka Ctrl + PageUp a Ctrl + PageDown pro přepnutí mezi Modelem a Rozvržením. 15

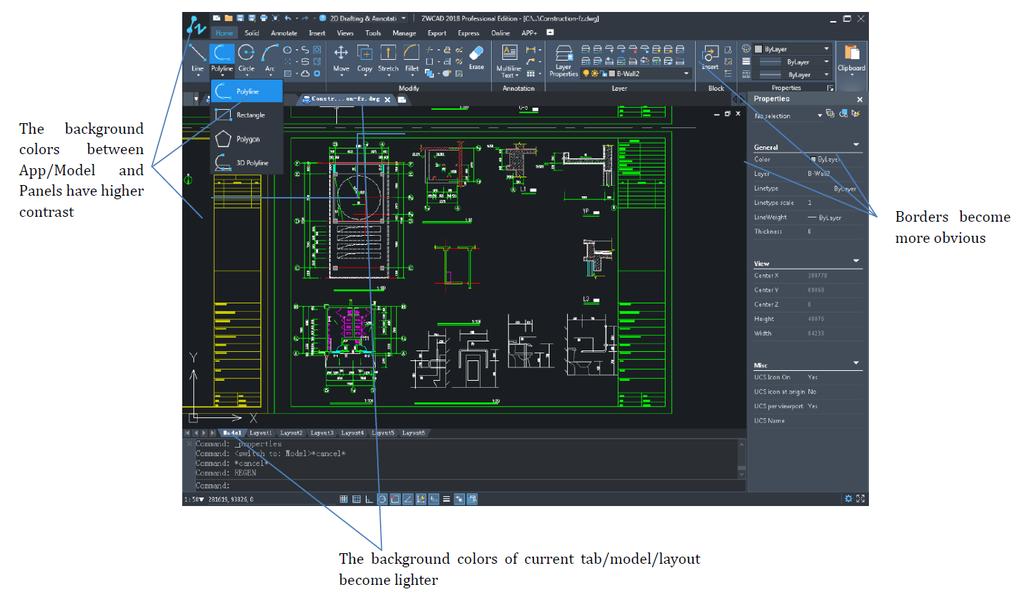

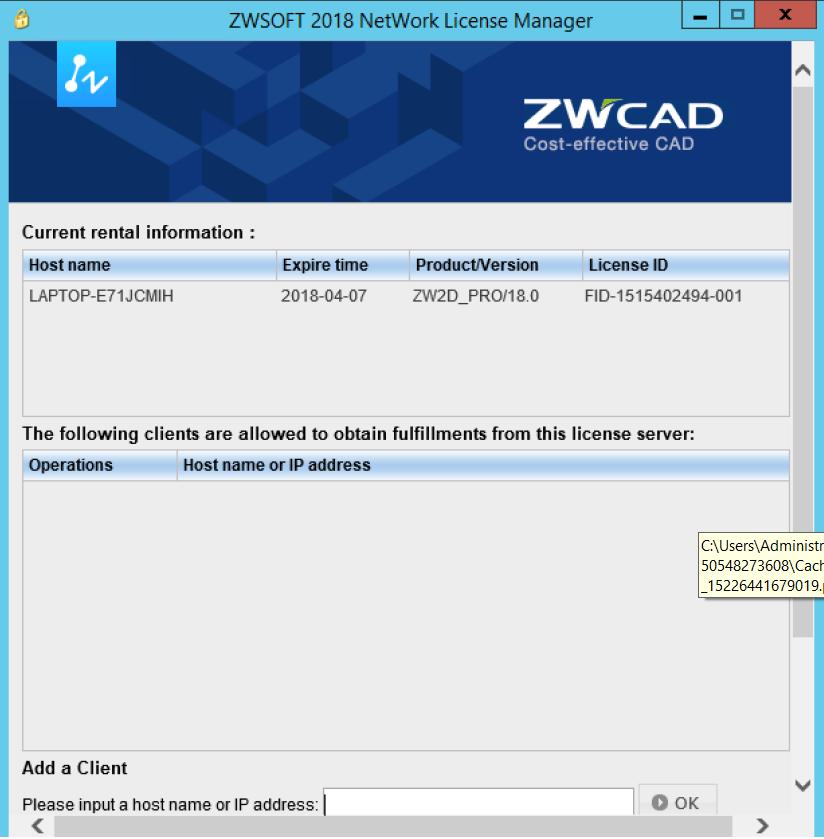

16 Posuvník Při posouvání posuvníku je směr, kterým se výkres pohybuje, opačný, než směr posouvání, což je běžný uživatelský zvyk pro uživatele Windows. Optimalizace uživatelského rozhraní Změnou barvy pozadí a stylů některých prvků je optimalizován tmavý motiv uživatelského rozhraní v SP2. Po instalaci nebo aktualizaci na SP2 se uživatelské rozhraní automaticky aktualizuje. Aktualizovaný správce síťových licencí Ve správci síťových licencí je nové tlačítko pojmenované Správce vypůjčení, a když uživatelé kliknou na toto tlačítko, otevře se dialogové okno pro zobrazení informací o aktuálním vypůjčení, včetně Hostname, doby vypršení platnosti, produktu/verzi a licenční ID. Uživatelé mohou nastavit klienty, kteří mohou získat licenci přímo z licenčního serveru. V této části je výchozí nastavení prázdné, což znamená, že všichni klienti, kteří se připojí k tomuto licenčnímu serveru mohou získat licence bez dalšího omezení. Pokud uživatelé přidají dalšího klienta, může v této části pouze tento klient získat licenci. 16

17 17

18 Opravené chyby V ZWCAD 2018 SP2 je 389 opravených chyb nahlášených od zákazníků z celého světa. Následující seznam obsahuje část ID chyb a odpovídající popisy problémů opravených v této verzi. ID chyby Otevřít a uložit 10122(T15402) 9714(T15128) Uživatelské rozhraní 9827(T15228) 11408(T16209) 10390(T15590) Popis SAVENAME: systémová proměnná SAVENAME nefunguje správně dxf: nemůže otevřít připojený dxf soubor cui: po vlastní úpravě klávesové zkratky F1 pro další příkaz, F1 také otevře nápovědu cui: pokud je stejný příkaz zkopírován do stejného panelu nástrojů program spadne cuiload/script: po nahrání souboru cuix vyskočí v zwcadu dialogové okno skriptu Návrh 1431 plocha/šrafy: výsledky výpočtu plochy jsou konzistentní s různými styly ostrůvků 2444(T10733) 10194(T15465) API 10755(T15805) WMFOUT/Obrázek: příkaz WMFOUT neudělá výstupní obrázek Odsazení: výsledek odsazení není správný ZRX/AcDbDataTable: appendcolumn: vyvolá chybu rozhraní, program se přímo vrátí 5718(T12071) Lisp: odkaz do databáze za použití ado selhalo Další Licenci nelze vrátit na virtuálních počítačích 18

19 Omezení a poznámky Následující část popisuje omezení a řešení (pokud jsou možná) v tomto vydání. ID chyby Popis Řešení Tisk/SVG: nelze tisknout gradient v SVG plotru Tisk/LHPGL/SHPGL: nelze tisknout šrafu solidu v LHPGL a SHPGL plotrech Tisk/LHPGL/SHPGL: nelze tisknout T16607 vlastnosti tloušťky čar Použití ZWACAD 2018 SP2 ZRXSDK ke kompilaci programů může mít za následek, že nepůjde načíst předchozí verze. Důvodem je, že SP2 obsahuje API rozhraní pro formát DWG Pokud obnovíte barvu pozadí 2D modelového prostoru, vrátí se k předchozí verzi V této situaci navrhujeme aktualizovat na verzi SP2 Manuálně ji změňte na 26,30,34 19
