1 Bezpečnostní systémy: Pravidla a limity kamerových systémů, aneb příště již výhradně o IP NOVÉ NORMY V OBLASTI CCTV IP CCTV Tomáš Mikula člen CLC/TC79/WG7

2 SOUČASNÉ NORMY bezpečnostních kamerových systémů ČSN EN :2002 přenosy ČSN EN :1999 aplikační...pouze analogový a nekomprimovaný signál

3 SOUČASNÝ TREND bezpečnostních kamerových systémů IP (Internet Protocol) = Konvergence s ICT (Informační a komunikační technologie)

4 NOVÝ TERMÍN V OBORU INTEROPERABILITA INTEROPERABILITA KOMPATIBILITA (slučitelnost) DEFINICE: Interoperabilita je schopnost různých systémů a jednotek vzájemně spolupracovat, poskytovat si služby, dosáhnout vzájemné součinnosti. Cílem je využít služeb pro efektivní provoz informací, které mají být vyměňovány přímo a plynule mezi poskytovateli a spotřebiteli. Interoperabilita úzce souvisí s vrstveným modelem komunikace, který je základem celé ICT.

5 Evropský výbor pro normalizaci v elektrotechnice Open Network Video Interface Forum Physical Security Interoperability Alliance

6 ONVIF vs. PSIA sdružuje firmy nejen z oblasti CCTV, ale i z ostatních systémů (ACS, IAS, integrace atd.) podíl na trhu cca 25% specifikace postavené na architektuře REST (Representational State Transfer) jednodušší a pružnější než Web services př: Pro detekci zařízení na síti na výběr 3 metody flexibilnější, ale není zaručena interoperabilita vyžaduje menší režii provozu - výkon a šířka pásma sdružuje firmy hlavně z oblasti CCTV podíl na trhu cca 40% specifikace postavené na Web services (Microsoft, IBM), SOAP (Simple Object Access Protocol) složité, ale striktní dodržení pravidel zaručena 100% interoperabilita př: Pro detekci zařízení na síti pouze metoda WS-Discovery (Microsoft) vyžaduje větší režii provozu (upovídanost) výkon a šířka pásma Na trhu již výrobci jako Cisco, Milestone a Genetec, kteří podporují jak ONVIF, tak PSIA.

7 založeno 02/2008, dnes 79členů založeno 11/2008, dnes 218členů

8 CO NA TO EVROPSKÁ NORMALIZACE? CENELEC V květnu 2009 na zasedání CLC/TC79 oznámeno zahájení prací na revizi pren a pren s cílem zapracovat IP Schválena spolupráce nejprve s ONVIF, později se přidala také PSIA Z důvodu velkého objemu prací schváleno rozdělení normy na přenos na 3 části: pren pren pren General Video Transmission Performance Reguirements IP Video Transission Protocols Analog and Digital Video Interface Standard Cílem je nekonkurovat, ale naopak spolupracovat s průmyslem zamezení duplikace prací Současný stav za necelý rok a půl jsou normy na přenos -5-1 až 3 převážně ve fázi schválení a z velké části hotová i aplikační norma -7 V březnu 2010 vyšla také základní EN System Reguirements v současné době v překladu (vyjde nejpozději 03/2011)

9 EN :2010 System Reguirements Základní systémové požadavky zachycení obrazu, propojení, management a zpracování Bezpečnostní aspekty (konečně) integrita systému a integrita dat Integrita systému: Detekce poruchy prvku, SW a propojení Detekce sabotáže prvku (tampering) Ochrana proti neautorizovanému přístupu do systém Integrita dat identifikace, autentifikace, autorizace Definice 4 stupňů zabezpečení (stejné jako u IAS) 1. st. nejnižší, 4. st. nejvyšší riziko Úroveň stupňů zabezpečení v závislosti na kombinaci 2 faktorů: 1. Pravděpodobnost incidentu 2. Důsledek incidentu Všechny systémové požadavky uvedeny v tabulkách v závislosti na stupni zabezpečení (podobně jako u IAS)

10 pren General Video Transmission Performance Reguirements Zabývá se pouze IP přenosem (analog v připravované -5-3 a stávající -5) Nejsou detaily protokolů (součástí připravované -5-2) systémové požadavky Definuje základní požadavky na IP konektivitu video zařízení Definuje požadavky na výkonové minimum na přenos videa sítí časování, kvalita a dostupnost Kromě požadavků dány také postupy, jak toho docílit Odkazy nejen na EN x, ale také na sadu IETF RFC, ISO/IEC pro A/V kódování a SMPTE (HDTV) moře zkratek z ICT V přenosu zaměření na funkce video kódování/dekódování, záznam, streaming živého a zaznamenaného videa, řízení kamer, monitoring stavu přenosu po síti, videoanalýza (VCA), tvorba a přenos metadat Zaměření na parametry latence (zpoždění), jitter (kolísání zpoždění), bandwith (šířka pásma) a packet loss (ztráta paketů) Podrobně popsána problematika latence a jitter (dnes často uváděno jako jedna z nevýhod oproti analogu) definice zpoždění přenosového, přeposílacího a procesního Definice postupu při návrhu sítě, hlavně z pohledu QoS (Quality of Service), kam zahrnut např. také alternativní switching (redundance)

11 pren (pokračování) General Video Transmission Performance Reguirements Dalšími důležitými parametry spolehlivost a dostupnost Doporučení 5 devítek (99,999% = 5min/rok) v IP stejně jako u analogu Pro dosažení doporučeny techniky z IT jako redundance, load-balancing, share equipment and network Obecné doporučení pro nasazení technik UNICAST a MULTICAST Doporučená architektura sítě jako v IT (úrovně core, distibution a access) Doporučení pro (de)centralizaci záznamu doporučena centralizace (uvedeno pro a proti) Obecně upřednostňován UDP před TCP Výčet možných variant pro přenos (RTP over UDP, HTTP over TCP, RTP over TCP, JPEG over RTP/HTTP atd.) Není konkrétní specifikace pro metadata (SPZ, card ID, VCA, RFID apod. - v příští revizi) Pro Device Discovery podpora 3 metod (WS-Discovery, ZeroConf a UpnP) Pro management sítě podpora protokolu SNMP Bezpečnost sítě dle stupně zabezpečení požadavky na autentizaci, integritu dat a enkrypci (př. pro stupeň 4 povinná enkrypce všech dat opouštějící řídící místnost)

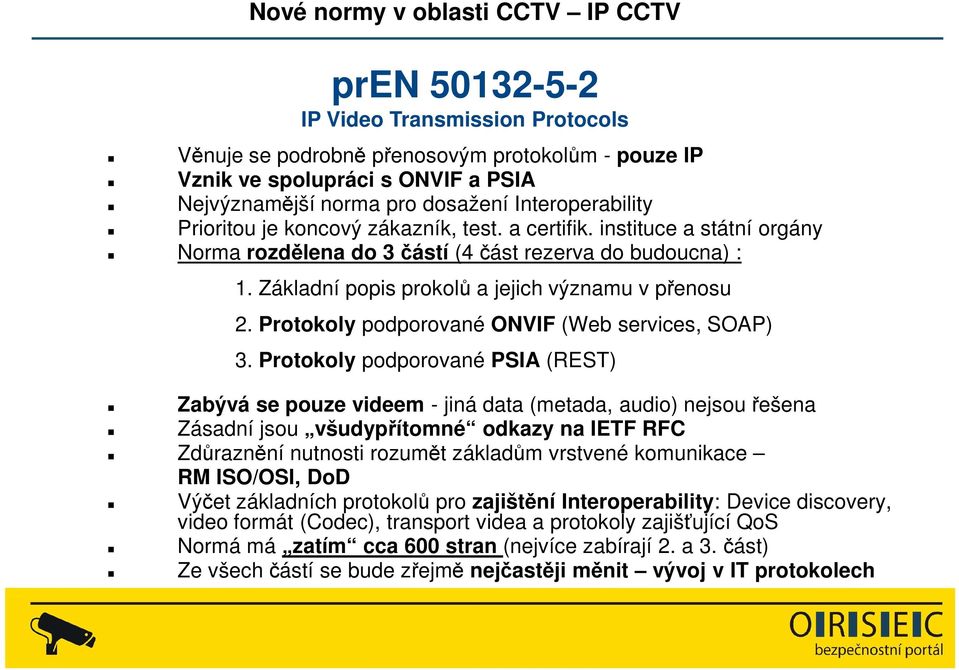

12 pren IP Video Transmission Protocols Věnuje se podrobně přenosovým protokolům - pouze IP Vznik ve spolupráci s ONVIF a PSIA Nejvýznamější norma pro dosažení Interoperability Prioritou je koncový zákazník, test. a certifik. instituce a státní orgány Norma rozdělena do 3 částí (4 část rezerva do budoucna) : 1. Základní popis prokolů a jejich významu v přenosu 2. Protokoly podporované ONVIF (Web services, SOAP) 3. Protokoly podporované PSIA (REST) Zabývá se pouze videem - jiná data (metada, audio) nejsou řešena Zásadní jsou všudypřítomné odkazy na IETF RFC Zdůraznění nutnosti rozumět základům vrstvené komunikace RM ISO/OSI, DoD Výčet základních protokolů pro zajištění Interoperability: Device discovery, video formát (Codec), transport videa a protokoly zajišťující QoS Normá má zatím cca 600 stran (nejvíce zabírají 2. a 3. část) Ze všech částí se bude zřejmě nejčastěji měnit vývoj v IT protokolech

13 pren Analog and Digital Video Interface Standard Věnuje se pouze definicím videorozhraní zobrazovacích jednotek analogová i digitální (nekomprimovaná) Do normy přesunuto jádro stávající EN Respektování standardů videa s vysokým rozlišením VESA, VGA, HDMI, DVI Odkaz na EN (DTV pro nekomprimovaný signál)

14 pren Aplication Guidelines V současné době rozpracovaná, nahradí stávající normu z roku 1999 Důvodem je harmonizace s novou EN a připravovanými pren až 3 Kostra shodná s původní normou, ale soustředí se hlavně na IP systémy V odkazech navíc ISO normy na ergonimii řídícího pracoviště a risk management Pro definici jednotlivých požadavků využívá stupňů zabezpečení z EN př: Dle stupně zabezpečení definice systémových odpovědí (reakce PTZ, změna alarm spot monitoru apod.) Nově tampering detekce sabotáže (jako u IAS) Budou zapracovány požadavky na integraci (soulad s TS 50398) Zásadní změna v definici úrovní identifikace osoby: 2 úrovně navíc: Observe (přehled) a Detail ID (detailní identifikace - např: markanty obličeje) ekvivalentní přepočet i pro vysoké rozlišení

15 pren Stupně identifikace osoby kritérium výška na obrazovce (PAL v eq. 400pixelů) DETAIL ID (nově) > 400% nebo 1mm/pixel (detailní identifikace) IDENTIFY > 100% nebo 4mm/pixel (identifikace) RECOGNISE > 50% nebo 8mm/pixel (rekognoskace obrysy) OBSERVE (nově) > 25% nebo 16mm/pixel (přehled) DETECT > 10% nebo 40mm/pixel (detekce osoby) MONITORING > 5% nebo 80mm/pixel (monitoring skupiny osob)

16 pren Identifikace osoby pro různá rozlišení Category PAL 1080 p 720p WSVG A SVGA 4CIF VGA 2CIF CIF QCIF Detail ID Identify Recognise Observe Detect Monitor

17 pren (pokračování) Aplication Guidelines Doporučení pro výběr typu monitoru zobrazovací technologie a rozlišení Kladen důraz na řešení QoS v každé aplikaci Zdůraznění nutnosti znát problematiku kolem síťového přenosu návrhář, dodavatel Definice video výkonu komprese, snímkovací frekvence, rozlišení Samostatná kapitola k záznamu vč. výpočtu odhadované velikosti záznamu formou příkladu Výčet současných kodeků využívaných v IP CCTV Samostatná kapitola pro popis řídícího pracoviště ergonomie, počet monitorů Připravované přílohy: Identifikace obličeje (test bude obsahovat náhodný výběr z 9 různých lidských tváří) Rozpoznání registračních značek (LPR)

18 a co závěrem trocha vize Podle IMS Research nejžhavější trendy ve video dohledu pro příští rok jsou: - Uvidíme řadu společností oznamující VSaaS řešení. - Ukládání na kameře horkým tématem. Podpora SD karet bude nabízena ve více síťových kamer a koncoví uživatelé budou tuto funkci využívat stále více. - Ceny síťových kamer se sníží v důsledku zvyšující se konkurence. - Vyhledávací analýzy budou další oblastí růstu v rámci video obrazových analýz (VCA). - Významně se změní konkurenční prostředí na trhu video dohledových systémů.fúze a akvizice budou pokračovat rychlým tempem. - Významnou pozici na trhu získají kamery s HD rozlišením. - Využití H.264 poroste se zvyšujícím se převládáním kamer s megapixelových a HD rozlišením. - Otevřené standardy budou i nadále pozitivně ovlivňovat trh a budou dále urychlovat přechod na síťové video - ONVIF a PSIA. - Video Management Software (VMS) se bude vyvíjet s nabídkami unikátních uživatelských vlastností, PSIM funkčností a mnohem, mnohem víc. uvidíme

19 Děkuji za VašIPozornost Tomáš Mikula
