1 Vítáme Vás

2 Dohledový systém OmniVista 8770 Martin Lenko 13. a COPYRIGHT 2011 ALCATEL-LUCENT ENTERPRISE. ALL RIGHTS RESERVED.

3 OBSAH 1. Silný nástroj pro správu sítí 2. Aplikace 3. Integrovaný Vital Suite 4. Kompatibilita a limity 3 COPYRIGHT 2011 ALCATEL-LUCENT ENTERPRISE. ALL RIGHTS RESERVED.

4 Alcatel-Lucent OmniVista 8770 Silný nástroj pro správu sítí 4 COPYRIGHT 2011 ALCATEL-LUCENT ENTERPRISE. ALL RIGHTS RESERVED.

5 OV8770 silný nástroj pro správu sítí Proč OmniVista 8770? OmniVista 8770 poskytuje automatizovaný user provisioning Díky automatizaci procesu je zkrácen čas, poplatky operátorům jsou nižší OmniVista 8770 neustále měří výkon sítě pomocí Key Performance Indicators Vyšší dostupnost sítě, vyšší spokojenost zákazníků OmniVista 8770 umožňuje jednotný řídící systém napříč produkty Optimalizace času expertů, jednotné školení OmniVista 8770 měří telekomunikační poplakty Možnost porovnání cen jednotlivých operátorů

6 OV8770 silný nástroj pro správu sítí Architektura MyIC Phone Certificates OpenTouch & MyIC Phone Web based management OpenTouch Business Edition Unified User Management OpenTouch & OXE Vital Suite ICS 6.x MyTeamWork OpenTouch Multimedia Services Real Time Performance OpenTouch Real Time Performance OXE Real Time Performance Other Products OXO 4400 OXE < R8 Distributed Server 100K Users modem connectivity OXE R8 One Server Full Pack 30K Users IP connectivity Application suite Directory Configuration Alarms, Topology Accounting, Traffic OV 4760

7 OV8770 silný nástroj pro správu sítí Grafické rozhraní Síťové aplikace \ Konfigurace OmniPCX Enterprise Zvolená aplikační skupina Stromová struktura Filtr Dostupné aplikace Datová tabulka Ostatní aplikační skupiny Historie akcí Běžící aplikace

8 Alcatel-Lucent OmniVista 8770 Aplikace

9 Aplikace Rozdělení aplikací Aplikace jsou rozděleny do 4 skupin Network Reporting Directory Setup Unified User Mngt Accounting Directory Administration Device Mngt Performance Security Configuration Reports Maintenance Alarms Topology Scheduler Public Key Infra Audit (OXE logs) Maintenance

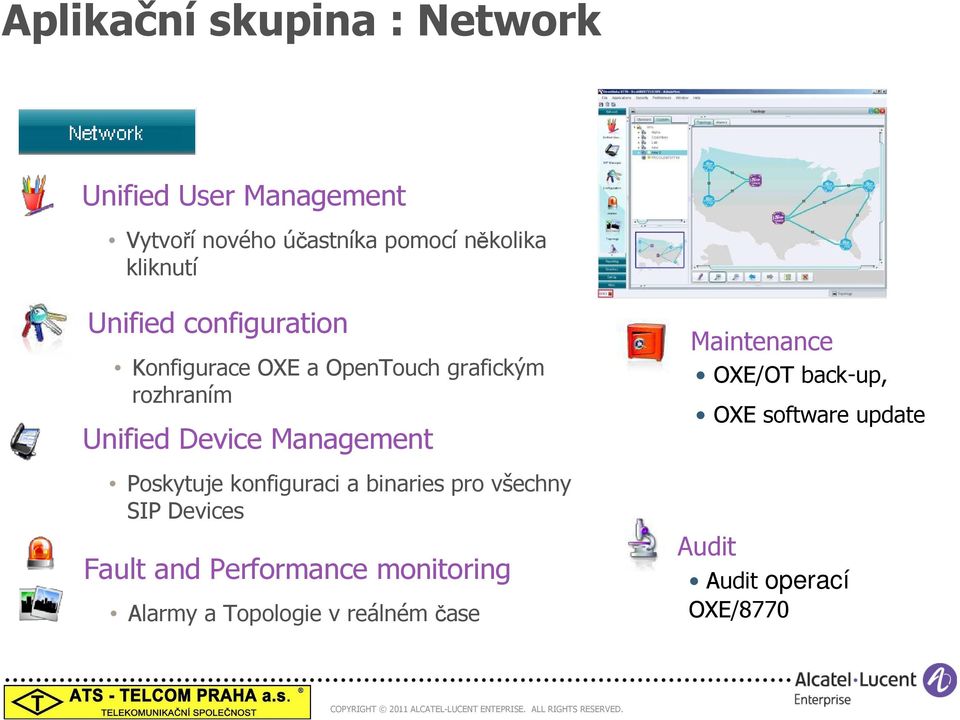

10 Aplikační skupina : Network Unified User Management Vytvoří nového účastníka pomocí několika kliknutí Unified configuration Konfigurace OXE a OpenTouch grafickým rozhraním Unified Device Management Poskytuje konfiguraci a binaries pro všechny SIP Devices Fault and Performance monitoring Alarmy a Topologie v reálném čase Maintenance OXE/OT back-up, OXE software update Audit Audit operací OXE/8770

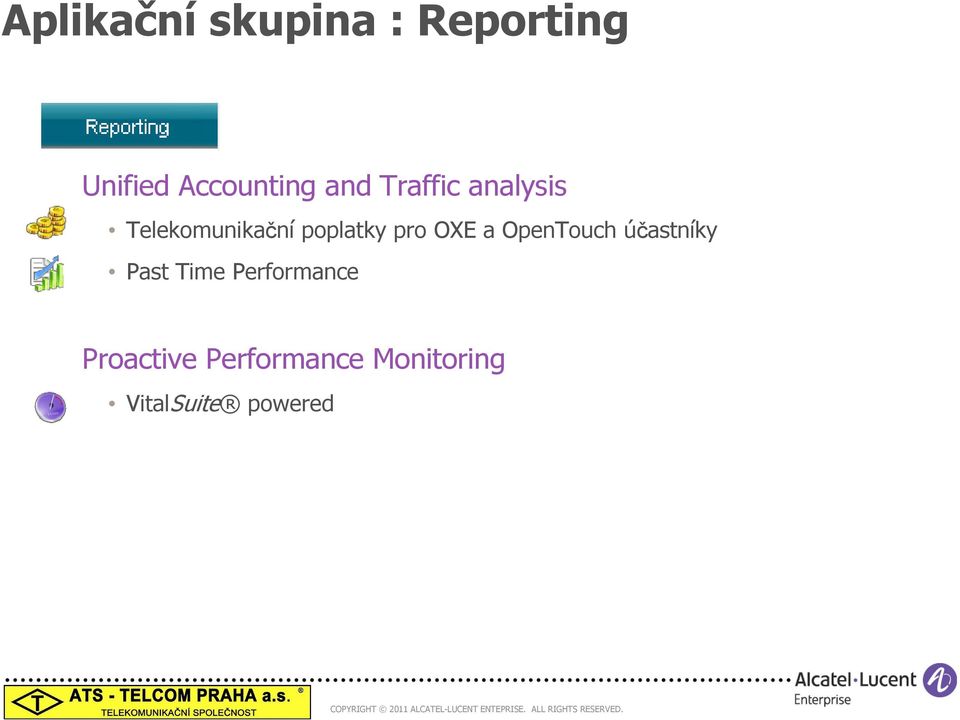

11 Aplikační skupina : Reporting Unified Accounting and Traffic analysis Telekomunikační poplatky pro OXE a OpenTouch účastníky Past Time Performance Proactive Performance Monitoring VitalSuite powered

12 Aplikační skupina : Directory Unified web directory Vyhledání a Click-to-Call

13 Network aplikace Configuration Funkce: Přístupová práva podle role a domény Plánovaný provisioning pro všechny účastníky najednou Předdefinované filtry Tabulka : třídění, copy/paste, tisk, export do TXT

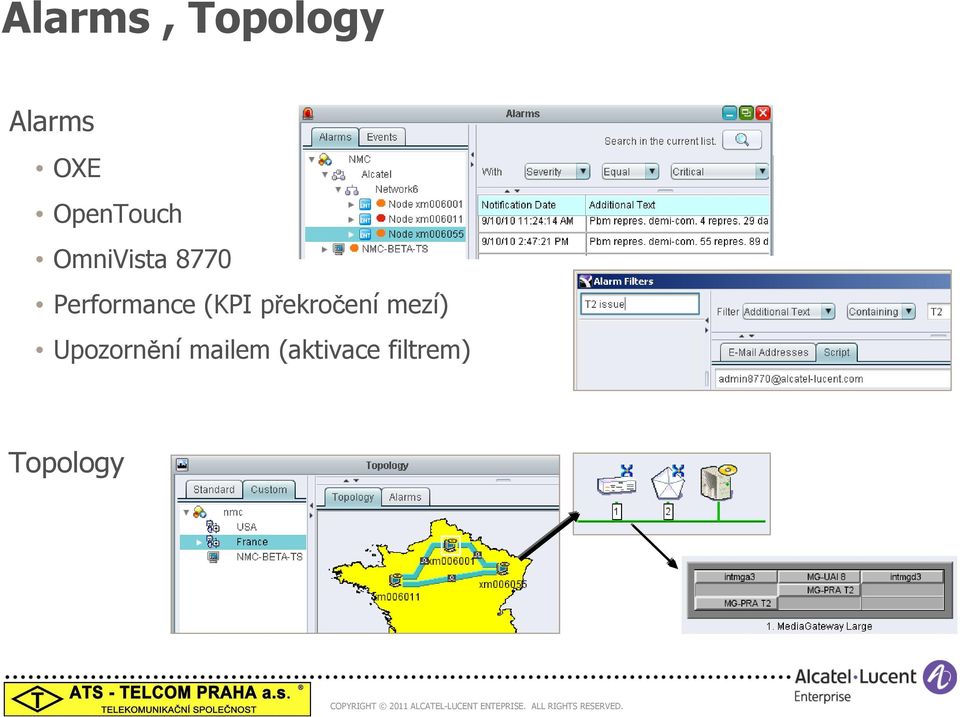

14 Alarms, Topology Alarms OXE OpenTouch OmniVista 8770 Performance (KPI překročení mezí) Upozornění mailem (aktivace filtrem) Topology

15 Network applications Audit Aplikace Audit shromažďuje informace o operacích: OXE (management) OXE systémové příkazy 8770 access / login

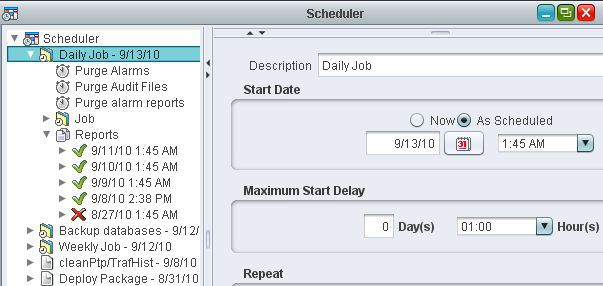

16 Maintenance Scheduler OmniVista 8770 Maintenance Backup Restore Defragmentation OmniVista 8770 Scheduled Task Predefined Job (weekly, daily) Job Generated from other module

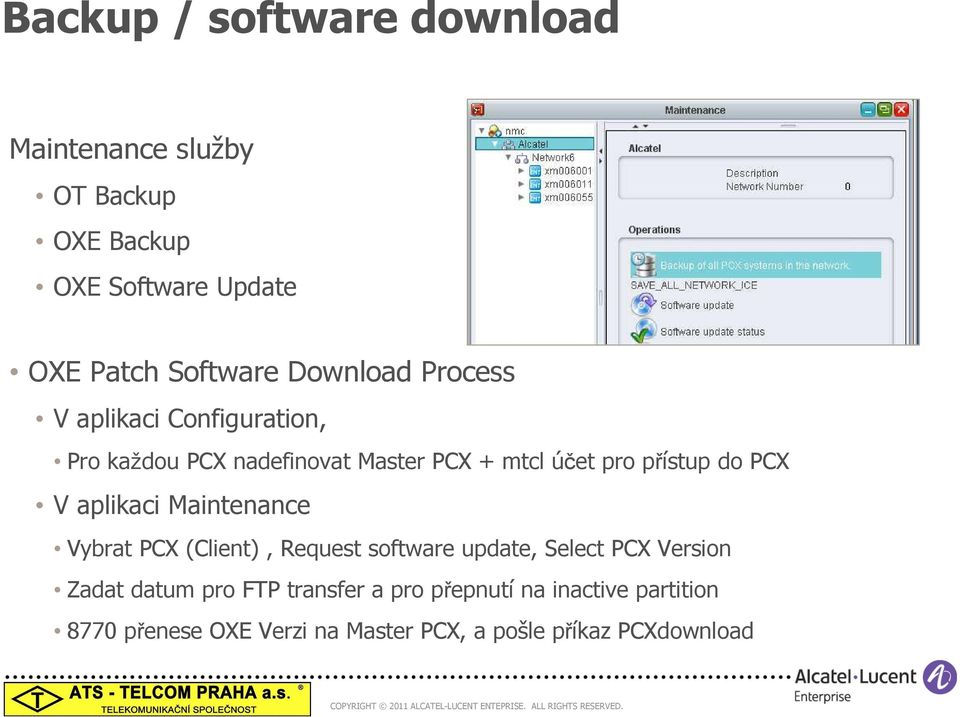

17 Backup / software download Maintenance služby OT Backup OXE Backup OXE Software Update OXE Patch Software Download Process V aplikaci Configuration, Pro každou PCX nadefinovat Master PCX + mtcl účet pro přístup do PCX V aplikaci Maintenance Vybrat PCX (Client), Request software update, Select PCX Version Zadat datum pro FTP transfer a pro přepnutí na inactive partition 8770 přenese OXE Verzi na Master PCX, a pošle příkaz PCXdownload

18 Aplikace Reporting Accounting Aplikace Accounting Účtování je stejná, jako u OV4760 Je přizpůsobená pro OpenTouch účastníky Příklad : externí volání OpenTouch účastníka Účtenka SIPu registrivaného jako 7001 je přiřazena účastníkovi OpenTouch User A OXE CS DB OpenTouch Server DB PUBLIC NETWORK SIP Reg User A

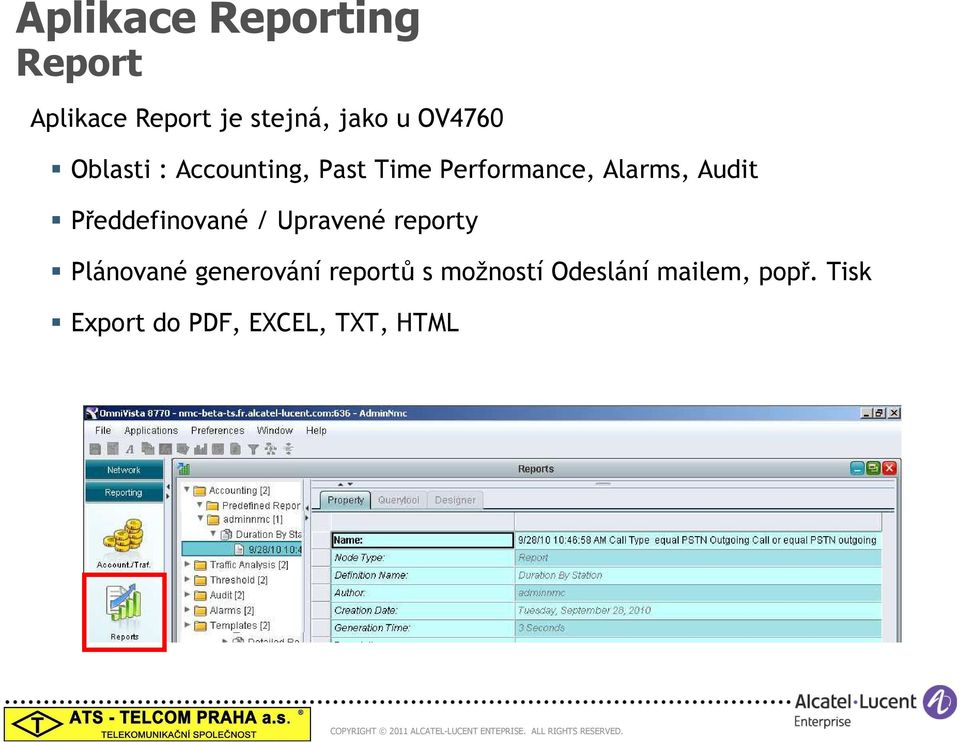

19 Aplikace Reporting Report Aplikace Report je stejná, jako u OV4760 Oblasti : Accounting, Past Time Performance, Alarms, Audit Předdefinované / Upravené reporty Plánované generování reportů s možností Odeslání mailem, popř. Tisk Export do PDF, EXCEL, TXT, HTML

20 Aplikace Directory LDAP integrace 8770 Web directory 4059 spojovatelka MyIC User OmniPCX Enterprise HTTP access ICS Network / PC Application with LDAP client Directory Client OpenTouch LDAP overflow LDAP access Lightweight Directory Access Protocol (LDAP) Com Server user Synchronizace LDAP DB LDAP DB Directory server OmniVista 8770 Directory server Import / Export nebo LDAP command Corporate LDAP directory

21 Aplikace Directory Web directory Aplikace Directory je neustále synchronizována s OmniPCX Enterprise a OpenTouch Kterýkoliv účastník může spustit Web Directory aplikaci, Ale jen OXE účastník může iniciovat volání, Účastníci OpenTouch mohou použít MyIC aplikaci pro funkci click-to-call

22 Alcatel-Lucent OmniVista 8770 Integrovaný Vital Suite

23 OmniVista 8770 nepřetržitě měří Výkon - Performance Proaktivní monitoring výkonu VitalSuite powered Kvalita VoIP (MOS, R-faktor) Monitoring systémových zdrojů (CPU, Disk, Messaging ) Key Performance Indicators (KPI) Nastavení Thresholdů poskytuje včasnou výstrahu Let s keep you healthy

24 Performance Performance kontroluje kondici systému a VoIP kvalitu z centrálního bodu OTBE Hosted/Appliance Editions OTMS OmniPCX Enterprise Messaging CPU Memory Disk LAN VoIP

25 Performance : služby Celkově (Resource View) Domény (System View) Úroveň Operace (Resource discovered) Reporting Výběr období

26 Aplikace Reporting Performance Performance je určena pro OXE a OpenTouch. Poskytuje: VoIP performance (MOS, R-Factor etc ) System Resource Performance CPU Performance (CPU load, Memory, LAN interface ) DSP, Conference, Messaging Rozhraní VitalNet a VitalART jsou integrována v OV8770 klientovi Příklad použití : Generování VoIP sumárního reportu z heat chart view

27 Aplikace Reporting Performance (pokračování) OXE IP Ticket INTIP GD/GA IPTouch Real Time insertion Streaming OmniVista 8770 server VoIP Mngt OmniVista 8770 Klient Network View Heat chart Summary Report MyIC Phone OpenTouch MyIC Desktop RTCP-XR Tickets OpenTouch Web Web Service Service (1) VoIP ticket (1) Pooling every 5mn Qualification of VoIP tickets MOS R-Factor VoIP Tickets Aggregation to counter Month Week Day Hour VoIP Alarms Quality Threshold Alarm DB

28 Aplikace Reporting Performance (pokračování) VoIP R-Factor je informace, kalkulovaná podle VOIP quality použitím dat z VoIP tiketu : Jitter, Packet Loss, Delay and Codec. MOS (mean opinion score) je předpokládán podle hodnoty R-Factor

29 Aplikace Reporting Performance (pokačování) OXE OmniVista 8770 Klient CPU LAN traffic Load Memory Disk CAC, DSP, Conf SNMP V3 OmniVista 8770 server http Network View Heat chart Summary Report Availability Availability CPU LAN traffic Load Memory Database Messaging GVP Media Server ACS (MyTW) OpenTouch Ping SNMP V3 Perf. Mngt Up to the minute System Performance Aggregation to counter Month Week Day Hour Performance Alarms Quality Threshold Alarm DB

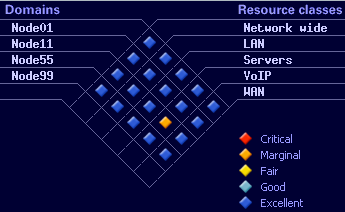

30 Performance (pokračování) Interface Aplikace Performance poskytuje různá rozhraní Performance interface Heat chart Heat chart pro přehledné zobracení kvality sítě a jednotlivých zařízení Detailní operace Předdefinované Reporty (export pouze v pdf formátu) Detail operation Advance report tool (ART) poskytuje rozšířené informace a více formátů pro export Report Presentation Line Tabular Bar - Pie XML - HTML PDF- RTF- XLS

31 Alcatel-Lucent OmniVista 8770 Kompatibilita a limity

32 Kompatibilita and Produktové limity OmniVista 8770 R1.0 OmniVista 4760 R5.2 OmniVista 4760 R5.1.1 OmniPCX 4400 / Enterprise OmniPCX 4400 R3.2M to 5.0 Ux X X OmniPCX Enterprise from 5.0 Lx to 7.1 X X OmniPCX Enterprise 8.0 & 8.01 X X X OmniPCX Enterprise 9.0 & 9.1 X X X OmniPCX Enterprise 10.0 X X OmniPCX Office OmniPCX Office 5.1 to 7.0 X X OmniPCX Office 8.0 X OpenTouch OpenTouch Multimedia Services 1.0 X OpenTouch Business Edition 1.0 X Standalone ICS 6.x / My Teamwork 8.x (1) ICS 6.x MyTeamWork

33 Compatibility and Product Limits (cont d) Operating system supported OmniVista 8770 R1.0 OmniVista 4760 R5.2 OmniVista 4760 R5.1.1 OS Server Client Server Client Server Client Windows XP Pro SP3 X X X X X Windows Vista 32 Bit X X Windows 7 32 Bit X X Windows 7 64 Bit X X X X Windows 2003 Server R2 X X X X Windows 2008 Server R2 64 Bit X X X X
