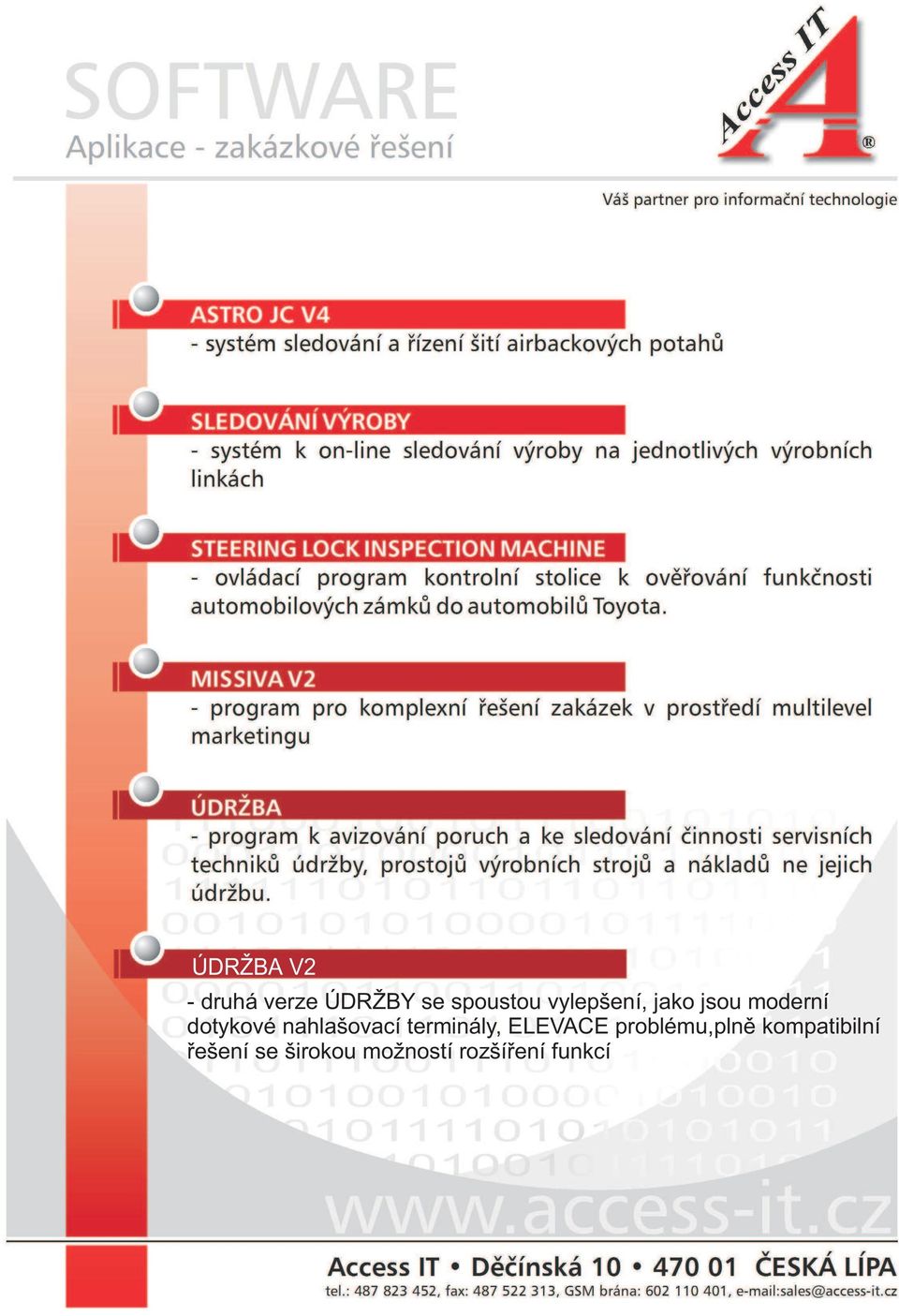

1 ÚDRŽBA V2 - druhá verze ÚDRŽBY se spoustou vylepšení, jako jsou moderní dotykové nahlašovací terminály, ELEVACE problému,plně kompatibilní řešení se širokou možností rozšíření funkcí

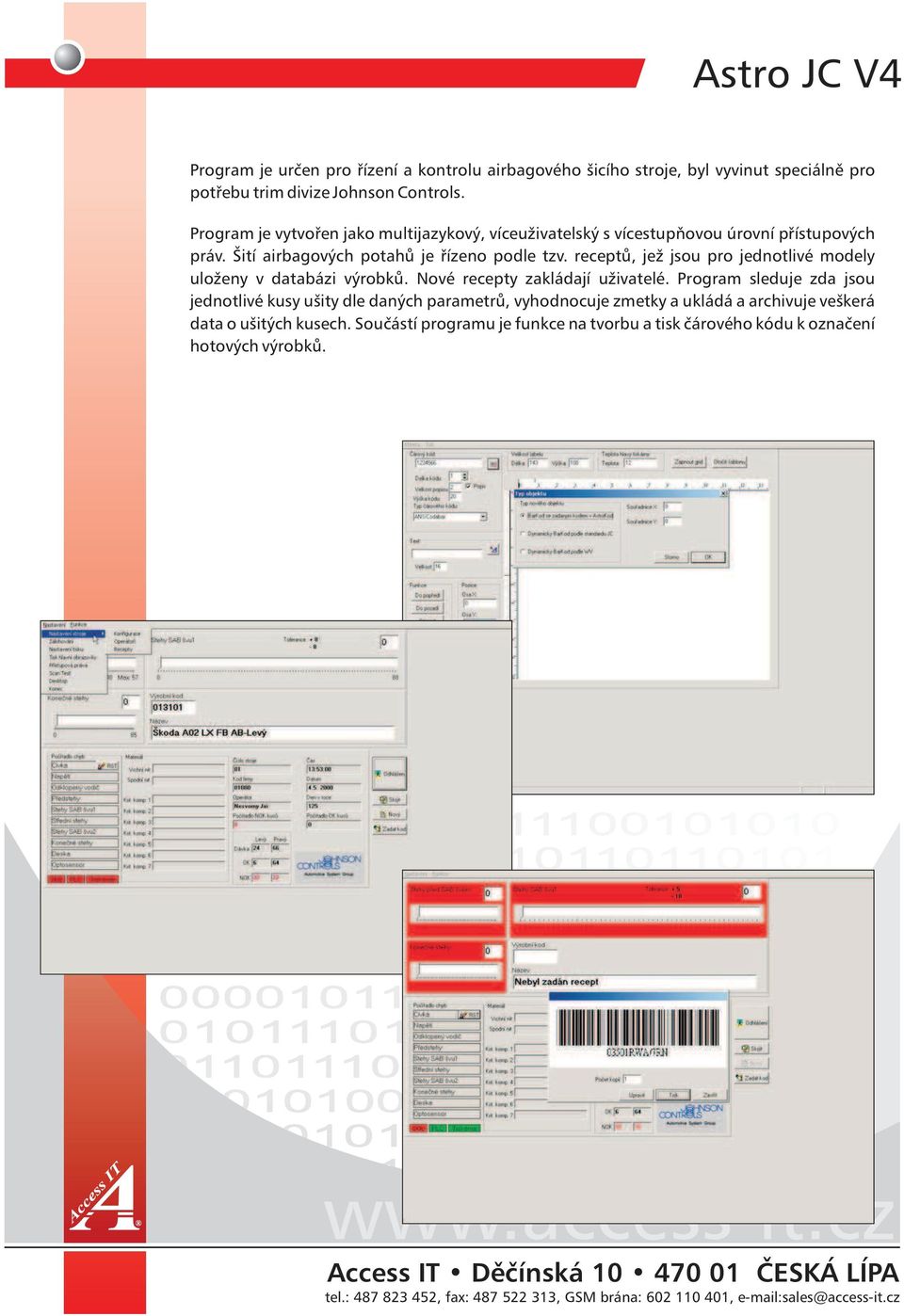

2 Astro JC V4 Program je určen pro řízení a kontrolu airbagového šicího stroje, byl vyvinut speciálně pro potřebu trim divize Johnson Controls. Program je vytvořen jako multijazykový, víceuživatelský s vícestupňovou úrovní přístupových práv. Šití airbagových potahů je řízeno podle tzv. receptů, jež jsou pro jednotlivé modely uloženy v databázi výrobků. Nové recepty zakládají uživatelé. Program sleduje zda jsou jednotlivé kusy ušity dle daných parametrů, vyhodnocuje zmetky a ukládá a archivuje veškerá data o ušitých kusech. Součástí programu je funkce na tvorbu a tisk čárového kódu k označení hotových výrobků. Access IT Děčínská ČESKÁ LÍPA

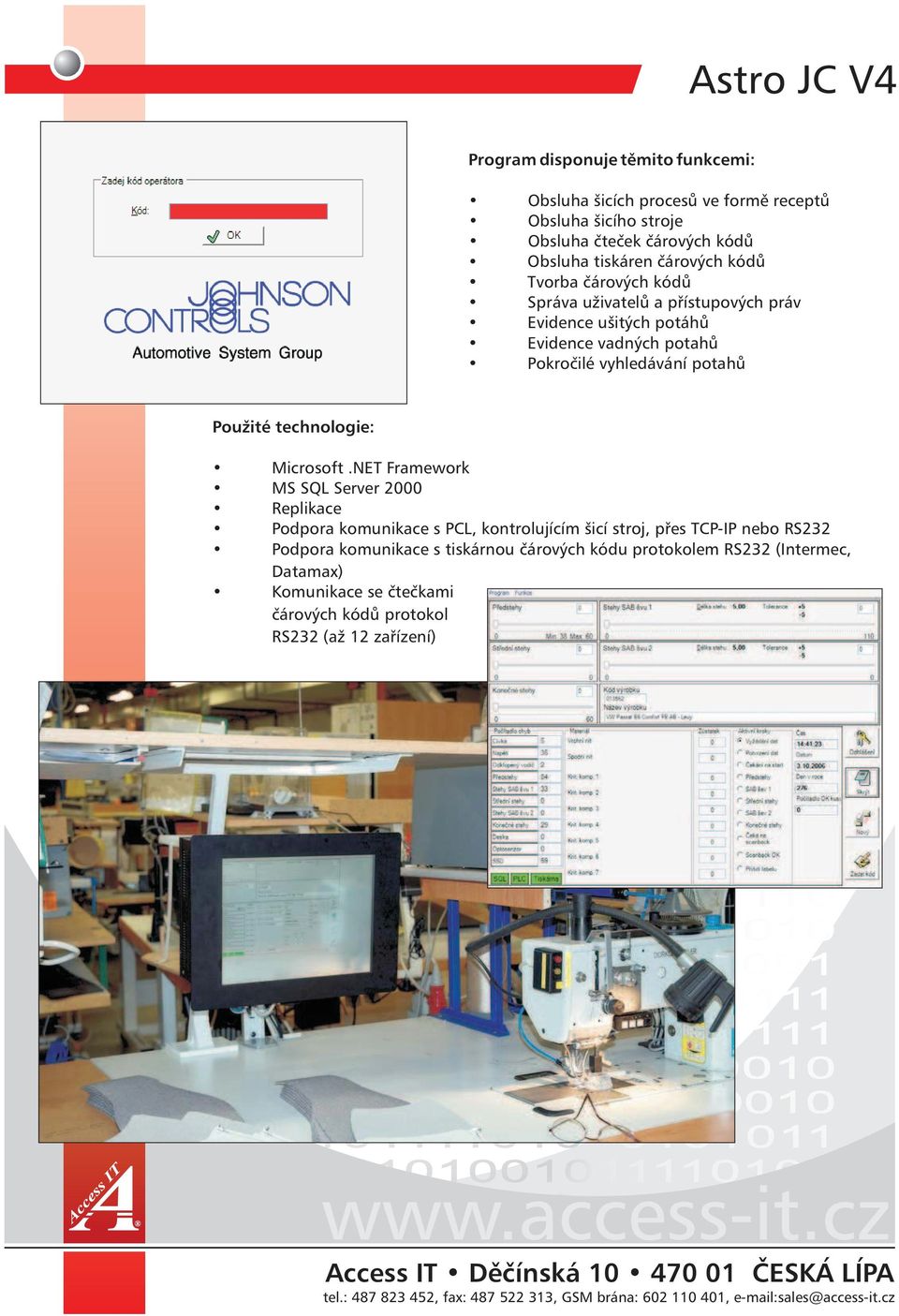

3 Astro JC V4 Program disponuje těmito funkcemi: Obsluha šicích procesů ve formě receptů Obsluha šicího stroje Obsluha čteček čárových kódů Obsluha tiskáren čárových kódů Tvorba čárových kódů Správa uživatelů a přístupových práv Evidence ušitých potáhů Evidence vadných potahů Pokročilé vyhledávání potahů Použité technologie: Microsoft.NET Framework MS SQL Server 2000 Replikace Podpora komunikace s PCL, kontrolujícím šicí stroj, přes TCP-IP nebo RS232 Podpora komunikace s tiskárnou čárových kódu protokolem RS232 (Intermec, Datamax) Komunikace se čtečkami čárových kódů protokol RS232 (až 12 zařízení) Access IT Děčínská ČESKÁ LÍPA

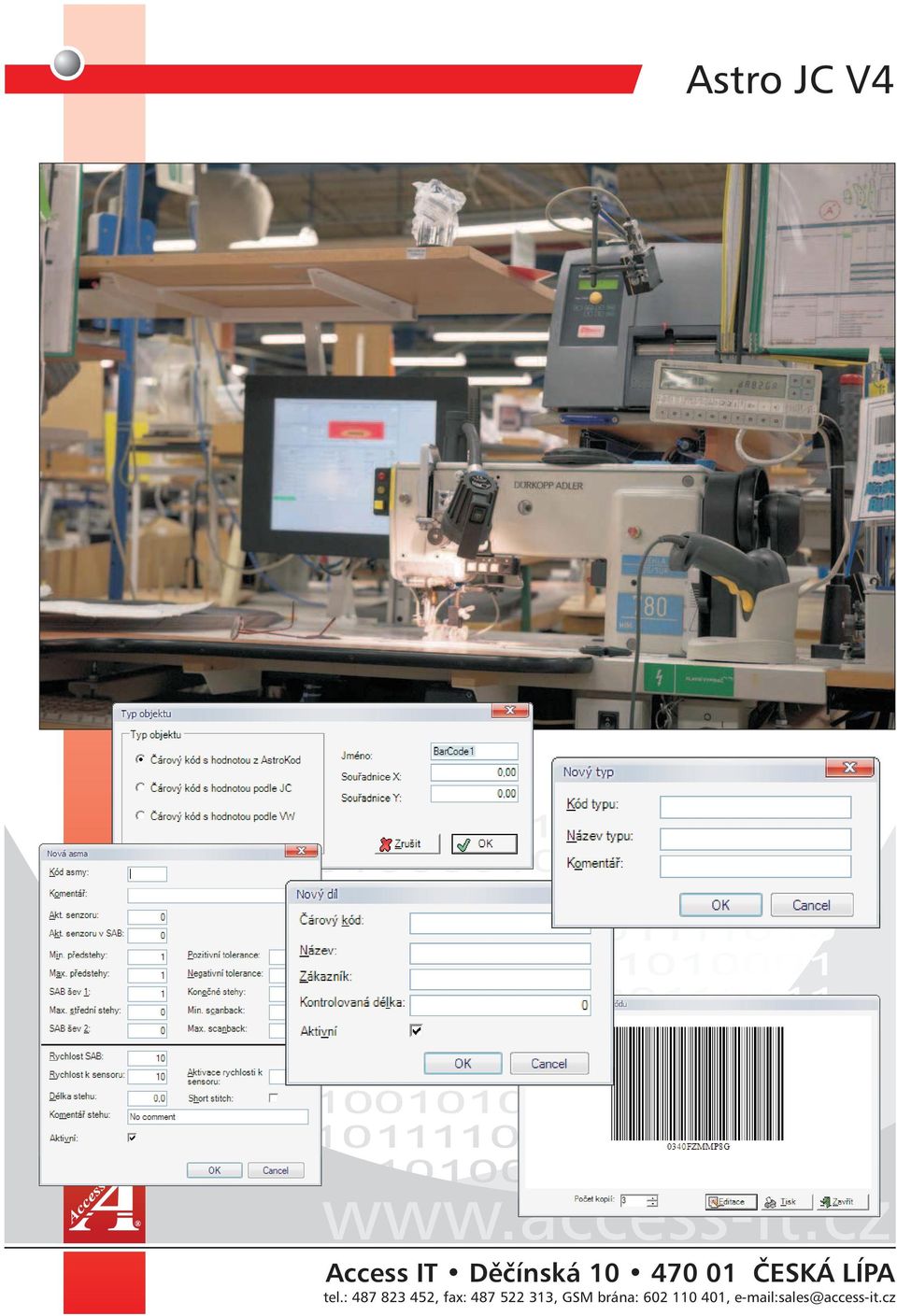

4 Astro JC V4 Access IT Děčínská ČESKÁ LÍPA

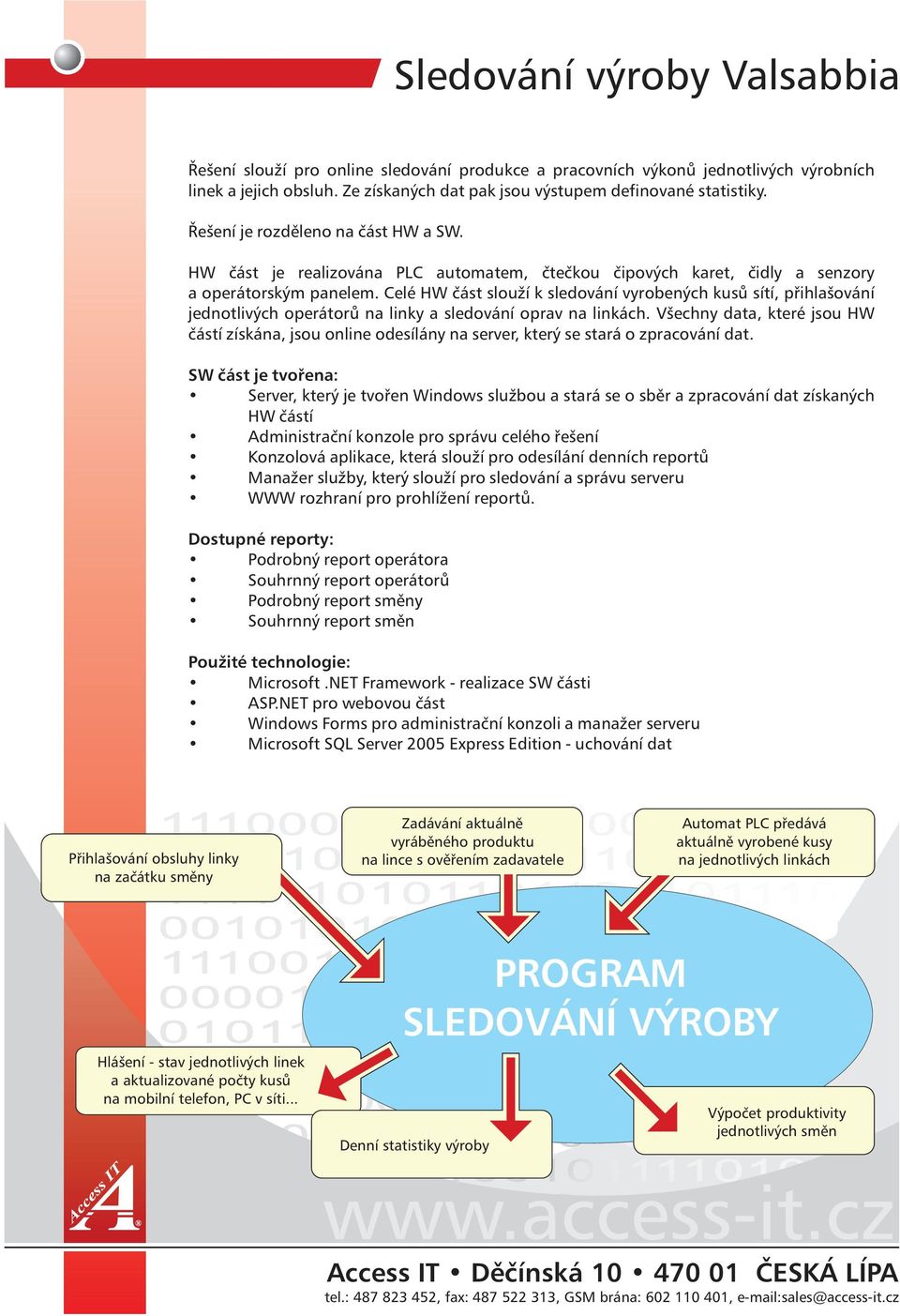

5 Sledování výroby Valsabbia Řešení slouží pro online sledování produkce a pracovních výkonů jednotlivých výrobních linek a jejich obsluh. Ze získaných dat pak jsou výstupem definované statistiky. Řešení je rozděleno na část HW a SW. HW část je realizována PLC automatem, čtečkou čipových karet, čidly a senzory a operátorským panelem. Celé HW část slouží k sledování vyrobených kusů sítí, přihlašování jednotlivých operátorů na linky a sledování oprav na linkách. Všechny data, které jsou HW částí získána, jsou online odesílány na server, který se stará o zpracování dat. SW část je tvořena: Server, který je tvořen Windows službou a stará se o sběr a zpracování dat získaných HW částí Administrační konzole pro správu celého řešení Konzolová aplikace, která slouží pro odesílání denních reportů Manažer služby, který slouží pro sledování a správu serveru WWW rozhraní pro prohlížení reportů. Dostupné reporty: Podrobný report operátora Souhrnný report operátorů Podrobný report směny Souhrnný report směn Použité technologie: Microsoft.NET Framework - realizace SW části ASP.NET pro webovou část Windows Forms pro administrační konzoli a manažer serveru Microsoft SQL Server 2005 Express Edition - uchování dat Přihlašování obsluhy linky na začátku směny Zadávání aktuálně vyráběného produktu na lince s ověřením zadavatele Automat PLC předává aktuálně vyrobené kusy na jednotlivých linkách Hlášení - stav jednotlivých linek a aktualizované počty kusů na mobilní telefon, PC v síti... PROGRAM SLEDOVÁNÍ VÝROBY Denní statistiky výroby Výpočet produktivity jednotlivých směn Access IT Děčínská ČESKÁ LÍPA

6 Steering Lock Inspection Machine Program slouží pro kompletní kontrolu funkčnosti zámku do automobilů Toyota kontrola, zamykání a odemykání zámku pomocí LIN komunikace měření odporu zámku Aplikace disponuje těmito funkcemi: Vložení zámku do inspekčního stroje Upnutí zámku do inspekčního stroje Připojení zámku k LIN komunikaci Registrace zámku pomocí LIN komunikace Zamknutí zámku pomocí LIN komunikace Odemknutí zámku pomocí LIN komunikace Měření odporu zámku Nastavení zámku do inspekčního módu Označení zámku Odpojení zámku od LIN komunikace Uvolnění zámku od inspekčního stroje Vyjmutí zámku z inspekčního stroje Blokování inspekčního stroje Odblokování inspekčního stroje Zapnutí/vypnutí alarmu inspekčního stroje Zapnutí/vypnutí majáku inspekčního stroje Automatické vypnutí inspekčního stroje Konfigurace inspekčního stroje Uchování OK/NG kusů zámků Použité technologie: Aplikace byla vytvořena v prostředí Delphi 5 Komunikace s PCI kartou PCI-1711L - digitální a analogové I/O RS232 komunikace se zařízením Lin2Can Gateway LIN komunikace Access IT Děčínská ČESKÁ LÍPA

7 Missiva V2 Int. Missiva V2 Int. je víceuživatelská aplikace, která byla vytvořena a je využívána společností Missiva s.r.o. se sídlem ve Rtyni nad Bílinou u Ústí nad Labem. Pracuje nad databází MS SQL 7 a je určena pro komplexní agendu vedení registrovaných zákazníků, objednávkového systému, skladů a specifických požadavků společnosti, jako jsou - soutěže, zákaznické body, provize, renty, magazíny, prolongace, sestavy na míru, SMS. Po angažování společnosti Missiva s.r.o. na zahraniční trh, jako je Slovensko a Polsko, byla Missiva V2 přepracována tak, aby splňovala požadavky pro zahraniční zákazníky, objednávky pro ně a nebyla závislá na konkrétních zemích. Vznikly nové sestavy (faktury, doklady pro celnice atd.), přepočty podle aktualního kurzovního lístku, nové filtry atd. Aplikace je rozdělena na několik modulů podle potřeb a požadavků společnosti. Hlavní moduly jsou : Zákazníci Modul, který umožňuje upravovat, mazat a zakládat nové zákazníky, jak manuálně, tak i načtením registračního souboru, který generuje zákaznická aplikace MissKlient, kterou používají registrovaní zákazníci společnosti. Dokáže zobrazit informace jak o jednotlivých zákaznících, tak i celkový přehled všech zákazníků. Vypočítává, podle pravidel pro zákazníky a požadavků společnosti, zákaznické body a obraty podle úhrnu objednávek na zákazníky a zobrazuje v přehledném stromu, který lze vytisknout nebo uložit do souborů formátu TXT a HTML. Veškeré změny (kdo, kdy, co) nad zákazníky se archivují a v přehledných sestavách se dají zobrazit. Sklady Modul, který umožňuje upravovat, mazat a zakládat nové výrobky, které společnost prodává. Podává informace o jednotlivých výrobcích, tak i seznamy všech výrobků. Lze zakládat příjemky, výdejky na jednotlivé sklady a zjišņuje stavy jednotlivých skladů podle kusů. Veškeré změny (kdo, kdy, co) nad výrobky se archivují a v přehledné sestavě se dají zobrazit. Ceníky Modul, který zajišņuje práci s ceníky společnosti. Uchovává starší ceníky a informace, do kdy byly platné. V aktuálním ceníku lze u jednotlivých nebo vybraných výrobků zdražovat nebo zlevňovat, jak cenově, tak i procentuálně. Veškeré změny (kdo, kdy, co) nad ceníkem se archivují a v přehledné sestavě se dají zobrazit. Access IT Děčínská ČESKÁ LÍPA

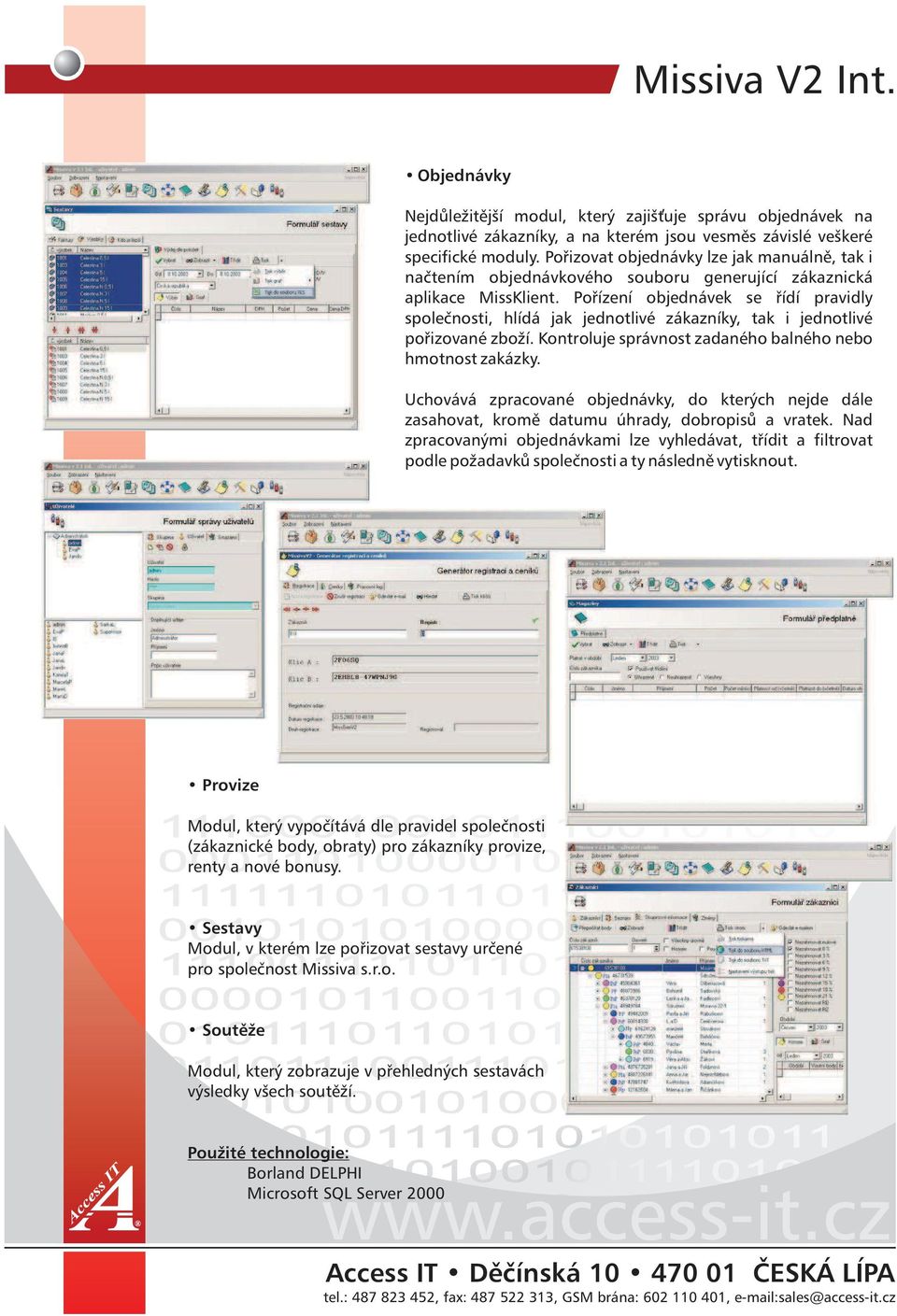

8 Missiva V2 Int. Objednávky Nejdůležitější modul, který zajišņuje správu objednávek na jednotlivé zákazníky, a na kterém jsou vesměs závislé veškeré specifické moduly. Pořizovat objednávky lze jak manuálně, tak i načtením objednávkového souboru generující zákaznická aplikace MissKlient. Pořízení objednávek se řídí pravidly společnosti, hlídá jak jednotlivé zákazníky, tak i jednotlivé pořizované zboží. Kontroluje správnost zadaného balného nebo hmotnost zakázky. Uchovává zpracované objednávky, do kterých nejde dále zasahovat, kromě datumu úhrady, dobropisů a vratek. Nad zpracovanými objednávkami lze vyhledávat, třídit a filtrovat podle požadavků společnosti a ty následně vytisknout. Provize Modul, který vypočítává dle pravidel společnosti (zákaznické body, obraty) pro zákazníky provize, renty a nové bonusy. Sestavy Modul, v kterém lze pořizovat sestavy určené pro společnost Missiva s.r.o. Soutěže Modul, který zobrazuje v přehledných sestavách výsledky všech soutěží. Použité technologie: Borland DELPHI Microsoft SQL Server 2000 Access IT Děčínská ČESKÁ LÍPA

9 Údržba V1 Program je určen pro sledování a vyhodnocování oprav výrobních strojů a evidenci skladových zásob náhradních dílů pro tyto opravy a zařízení těchto zásob využívajích. Tento program byl vyvinut speciálně pro potřeby trim divize Johnson Controls. Program disponuje funkcemi: 1. Sklad Zadávání produktových řad Hierarchické dělení skladový položek (stromová struktura) Příjmy (nové, reklamované, z opravy, z provozu) Výdeje (provoz, reklamace, oprava, likvidace) Nákupní seznamy (automatický/ruční) Synchronizace skladových položek s MFG Exportní funkce (seznamy do txt/xls) 2. Údržba Hierarchické dělení zařízení (stromová struktura) Řazení pod dílny Typy zařízení Typy oprav Evidence oprav na zařízení Plánování revizí na zařízení Synchronizace se zařízením pro zadávání oprav na zařízení 3. Rozšířené funkce Správa uživatelů a přístupových práv Filtry a hledání Generované tiskové sestavy Statistické funkce Tvorba a tisk čárového kódu Access IT Děčínská ČESKÁ LÍPA

10 Údržba V1 Použité technologie: Podpora komunikace s tiskárnou čárových kódů protokolem RS232 (Intermec, Datamax, Zebra) Podpora komunikace se zařízením pro zadáváním oprav protokolem TCP-IP (modul Charon) Podpora komunikace s MFG pomocí přenosových TXT souborů Data spravována SQL serverem standartu SQL-92 Autorizované hlášení o poruše z výroby Naskladnění náhradních dílů, převodním můstkem z hosp. systému Výdej náhradních dílů do opravy čtečkou čárového kódu při převzetí k opravě Hlášení servisního technika o započetí a ukončení opravy PROGRAM ÚDRŽBA Upozornění na dílně dle druhu požadované opravy - maják, běžící hlášení Statistika činnosti údržby, vyhodnocení rychlosti a kvality servisních zásahů Náklady (náhradní díly, čas prostojů) na udržení stroje v činnosti Access IT Děčínská ČESKÁ LÍPA

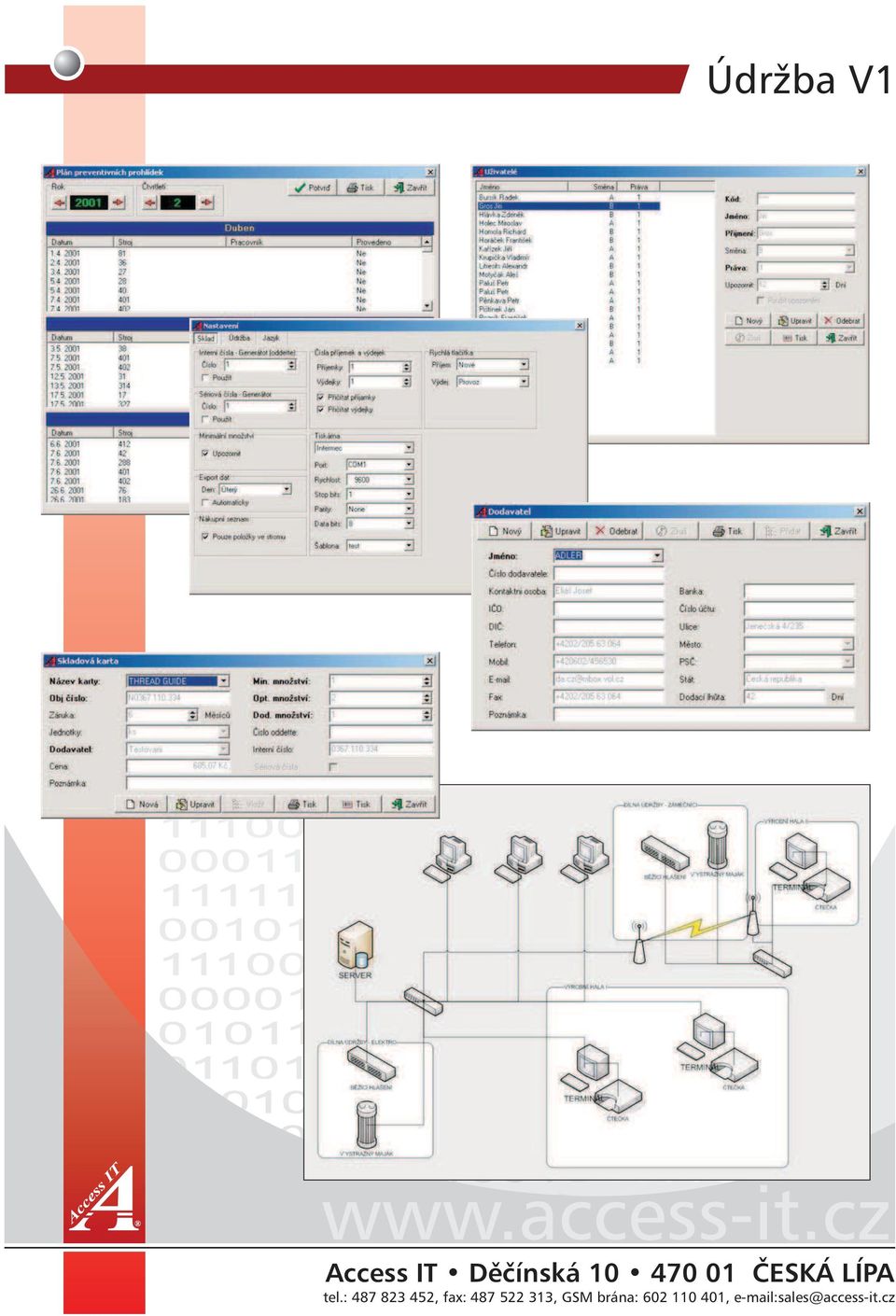

11 Údržba V1 Access IT Děčínská ČESKÁ LÍPA

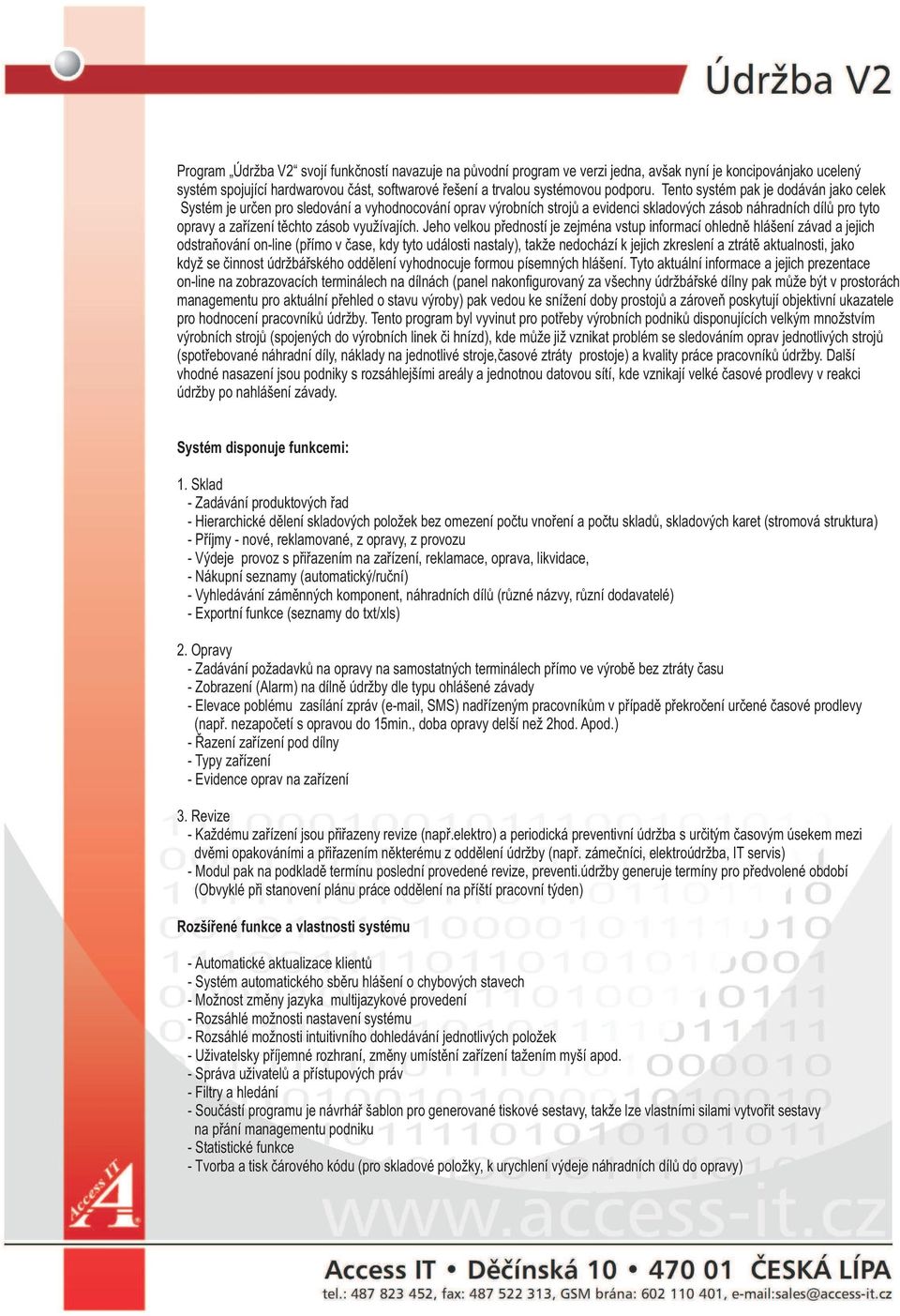

12 Program Údržba V2 svojí funkčností navazuje na původní program ve verzi jedna, avšak nyní je koncipovánjako ucelený systém spojující hardwarovou část, softwarové řešení a trvalou systémovou podporu. Tento systém pak je dodáván jako celek Systém je určen pro sledování a vyhodnocování oprav výrobních strojů a evidenci skladových zásob náhradních dílů pro tyto opravy a zařízení těchto zásob využívajích. Jeho velkou předností je zejména vstup informací ohledně hlášení závad a jejich odstraňování on-line (přímo v čase, kdy tyto události nastaly), takže nedochází k jejich zkreslení a ztrátě aktualnosti, jako když se činnost údržbářského oddělení vyhodnocuje formou písemných hlášení. Tyto aktuální informace a jejich prezentace on-line na zobrazovacích terminálech na dílnách (panel nakonfigurovaný za všechny údržbářské dílny pak může být v prostorách managementu pro aktuální přehled o stavu výroby) pak vedou ke snížení doby prostojů a zároveň poskytují objektivní ukazatele pro hodnocení pracovníků údržby. Tento program byl vyvinut pro potřeby výrobních podniků disponujících velkým množstvím výrobních strojů (spojených do výrobních linek či hnízd), kde může již vznikat problém se sledováním oprav jednotlivých strojů (spotřebované náhradní díly, náklady na jednotlivé stroje, časové ztráty prostoje) a kvality práce pracovníků údržby. Další vhodné nasazení jsou podniky s rozsáhlejšími areály a jednotnou datovou sítí, kde vznikají velké časové prodlevy v reakci údržby po nahlášení závady. Systém disponuje funkcemi: 1. Sklad - Zadávání produktových řad - Hierarchické dělení skladových položek bez omezení počtu vnoření a počtu skladů, skladových karet (stromová struktura) - Příjmy - nové, reklamované, z opravy, z provozu - Výdeje provoz s přiřazením na zařízení, reklamace, oprava, likvidace, - Nákupní seznamy (automatický/ruční) - Vyhledávání záměnných komponent, náhradních dílů (různé názvy, různí dodavatelé) - Exportní funkce (seznamy do txt/xls) 2. Opravy - Zadávání požadavků na opravy na samostatných terminálech přímo ve výrobě bez ztráty času - Zobrazení (Alarm) na dílně údržby dle typu ohlášené závady - Elevace poblému zasílání zpráv ( , SMS) nadřízeným pracovníkům v případě překročení určené časové prodlevy (např. nezapočetí s opravou do 15min., doba opravy delší než 2hod. Apod.) - Řazení zařízení pod dílny - Typy zařízení - Evidence oprav na zařízení 3. Revize - Každému zařízení jsou přiřazeny revize (např.elektro) a periodická preventivní údržba s určitým časovým úsekem mezi dvěmi opakováními a přiřazením některému z oddělení údržby (např. zámečníci, elektroúdržba, IT servis) - Modul pak na podkladě termínu poslední provedené revize, preventi.údržby generuje termíny pro předvolené období (Obvyklé při stanovení plánu práce oddělení na příští pracovní týden) Rozšířené funkce a vlastnosti systému - Automatické aktualizace klientů - Systém automatického sběru hlášení o chybových stavech - Možnost změny jazyka multijazykové provedení - Rozsáhlé možnosti nastavení systému - Rozsáhlé možnosti intuitivního dohledávání jednotlivých položek - Uživatelsky příjemné rozhraní, změny umístění zařízení tažením myší apod. - Správa uživatelů a přístupových práv - Filtry a hledání - Součástí programu je návrhář šablon pro generované tiskové sestavy, takže lze vlastními silami vytvořit sestavy na přání managementu podniku - Statistické funkce - Tvorba a tisk čárového kódu (pro skladové položky, k urychlení výdeje náhradních dílů do opravy)

13 Systém se skládá z těchto komponent (příkladový komplet): Hardware : 1 x DELL T110 server 8 x nahlašovací terminál 1 x přehledový terminál + LCD display pro údržbářskou dílnu + maják 1 x skladový terminál + tiskárna čárových kódů ZEBRA + čtečka Software: 1 x Server Údržba V2 8 x Nahlašovací terminál V2 1 x Přehledový terminál V2 1 x Dílenský klient V2 5 x Manažerská konzole V2
