CATIA V5 Makra Kompletní přehled - květen 2014

Transkript

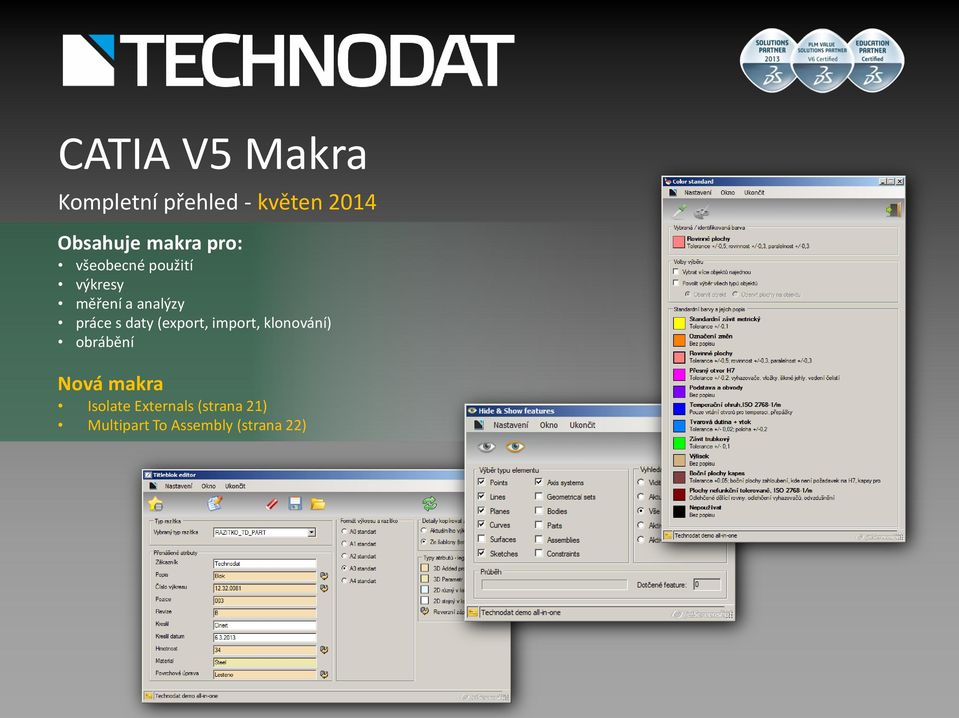

1 CATIA V5 Makra Kompletní přehled - květen 2014 Obsahuje makra pro: všeobecné použití výkresy měření a analýzy práce s daty (export, import, klonování) obrábění Nová makra Isolate Externals (strana 21) Multipart To Assembly (strana 22)

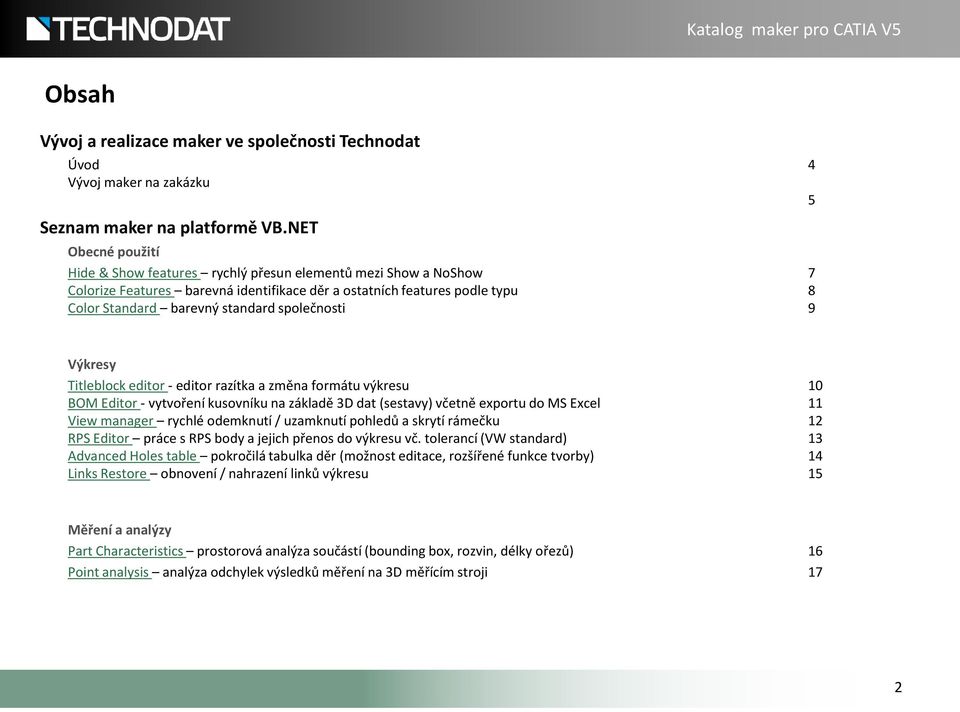

2 Katalog maker pro CATIA V5 Obsah Vývoj a realizace maker ve společnosti Technodat Úvod 4 Vývoj maker na zakázku 5 Seznam maker na platformě VB.NET Obecné použití Hide & Show features rychlý přesun elementů mezi Show a NoShow 7 Colorize Features barevná identifikace děr a ostatních features podle typu 8 Color Standard barevný standard společnosti 9 Výkresy Titleblock editor - editor razítka a změna formátu výkresu 10 BOM Editor - vytvoření kusovníku na základě 3D dat (sestavy) včetně exportu do MS Excel 11 View manager rychlé odemknutí / uzamknutí pohledů a skrytí rámečku 12 RPS Editor práce s RPS body a jejich přenos do výkresu vč. tolerancí (VW standard) 13 Advanced Holes table pokročilá tabulka děr (možnost editace, rozšířené funkce tvorby) 14 Links Restore obnovení / nahrazení linků výkresu 15 Měření a analýzy Part Characteristics prostorová analýza součástí (bounding box, rozvin, délky ořezů) 16 Point analysis analýza odchylek výsledků měření na 3D měřícím stroji 17 2

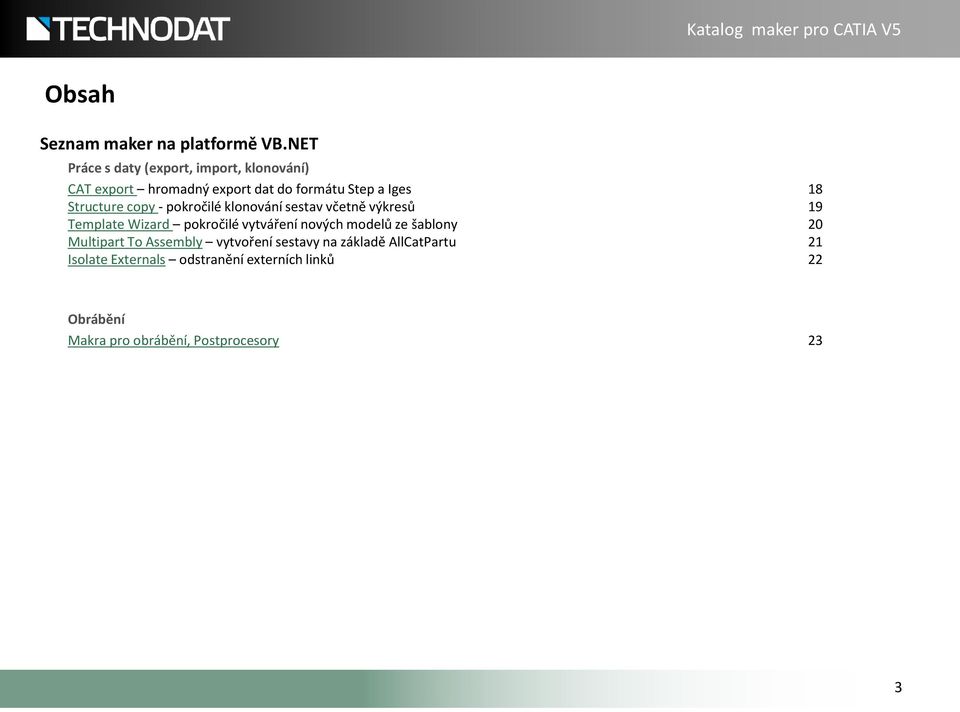

3 Katalog maker pro CATIA V5 Obsah Seznam maker na platformě VB.NET Práce s daty (export, import, klonování) CAT export hromadný export dat do formátu Step a Iges 18 Structure copy - pokročilé klonování sestav včetně výkresů 19 Template Wizard pokročilé vytváření nových modelů ze šablony 20 Multipart To Assembly vytvoření sestavy na základě AllCatPartu 21 Isolate Externals odstranění externích linků 22 Obrábění Makra pro obrábění, Postprocesory 23 3

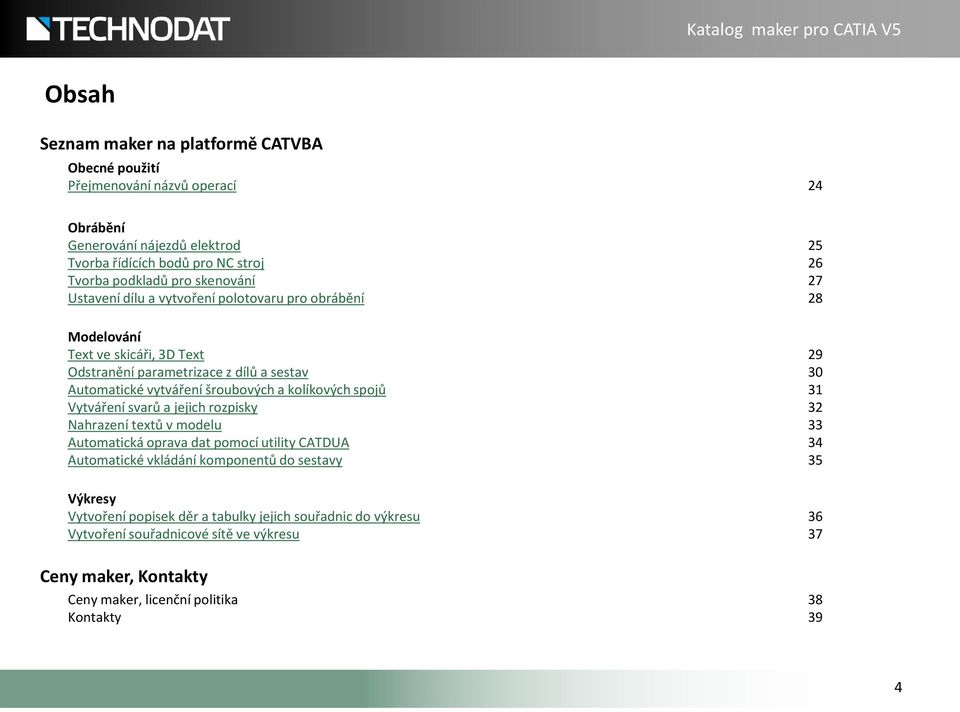

4 Katalog maker pro CATIA V5 Obsah Seznam maker na platformě CATVBA Obecné použití Přejmenování názvů operací 24 Obrábění Generování nájezdů elektrod 25 Tvorba řídících bodů pro NC stroj 26 Tvorba podkladů pro skenování 27 Ustavení dílu a vytvoření polotovaru pro obrábění 28 Modelování Text ve skicáři, 3D Text 29 Odstranění parametrizace z dílů a sestav 30 Automatické vytváření šroubových a kolíkových spojů 31 Vytváření svarů a jejich rozpisky 32 Nahrazení textů v modelu 33 Automatická oprava dat pomocí utility CATDUA 34 Automatické vkládání komponentů do sestavy 35 Výkresy Vytvoření popisek děr a tabulky jejich souřadnic do výkresu 36 Vytvoření souřadnicové sítě ve výkresu 37 Ceny maker, Kontakty Ceny maker, licenční politika 38 Kontakty 39 4

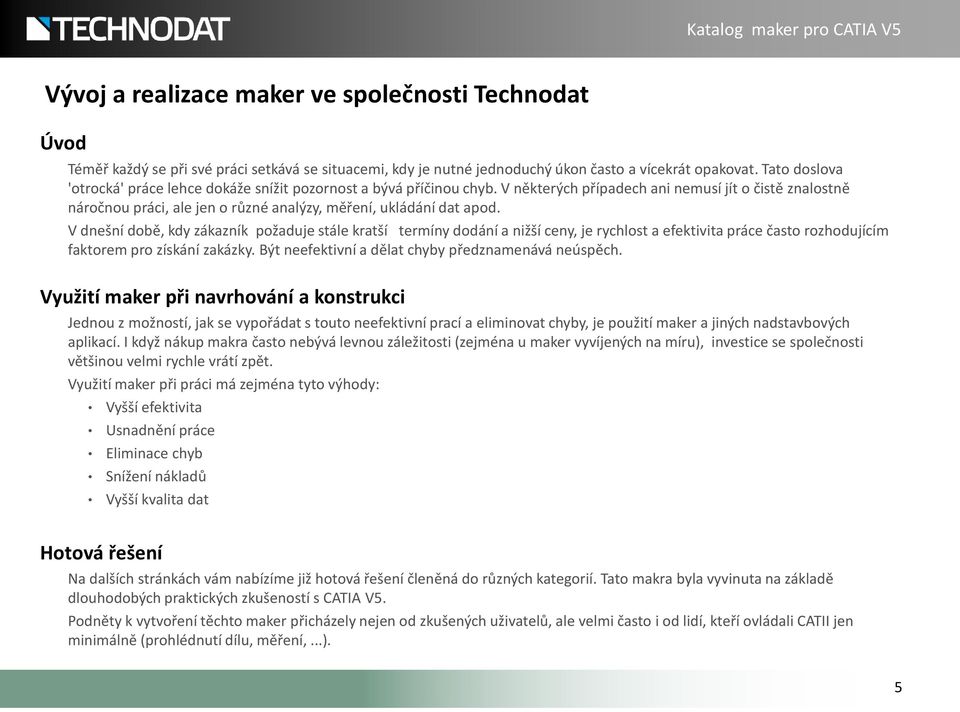

5 Katalog maker pro CATIA V5 Vývoj a realizace maker ve společnosti Technodat Úvod Téměř každý se při své práci setkává se situacemi, kdy je nutné jednoduchý úkon často a vícekrát opakovat. Tato doslova 'otrocká' práce lehce dokáže snížit pozornost a bývá příčinou chyb. V některých případech ani nemusí jít o čistě znalostně náročnou práci, ale jen o různé analýzy, měření, ukládání dat apod. V dnešní době, kdy zákazník požaduje stále kratší termíny dodání a nižší ceny, je rychlost a efektivita práce často rozhodujícím faktorem pro získání zakázky. Být neefektivní a dělat chyby předznamenává neúspěch. Využití maker při navrhování a konstrukci Jednou z možností, jak se vypořádat s touto neefektivní prací a eliminovat chyby, je použití maker a jiných nadstavbových aplikací. I když nákup makra často nebývá levnou záležitosti (zejména u maker vyvíjených na míru), investice se společnosti většinou velmi rychle vrátí zpět. Využití maker při práci má zejména tyto výhody: Vyšší efektivita Usnadnění práce Eliminace chyb Snížení nákladů Vyšší kvalita dat Hotová řešení Na dalších stránkách vám nabízíme již hotová řešení členěná do různých kategorií. Tato makra byla vyvinuta na základě dlouhodobých praktických zkušeností s CATIA V5. Podněty k vytvoření těchto maker přicházely nejen od zkušených uživatelů, ale velmi často i od lidí, kteří ovládali CATII jen minimálně (prohlédnutí dílu, měření,...). 5

6 Katalog maker pro CATIA V5 Vývoj a realizace maker ve společnosti Technodat Vývoj makra na zakázku Často se stává, že zákazník má zcela specifický požadavek, který žádné z hotových řešení nesplňuje. Ke splnění požadavku někdy stačí jen malá úprava stávajícího řešení aplikaci, v jiných případech je vyvinuto zcela nové řešení, ušité 'na míru' zákazníkovi. V tom případě se postupuje podle následujícího schématu: Konzultace požadavků zákazníka Analýza proveditelnosti Návrh řešení Vlastní vývoj aplikace ve spolupráci se zákazníkem Testování, odstranění chyb, odladění Implementace hotového řešení u zákazníka, předání dokumentace, popř. zaškolení uživatelů Použité platformy Makra jsou realizována na několika platformách, volených podle náročnosti aplikace nebo přání zákazníka: CATScript nebo VBScript nejjednodušší makra. Použití v případech, kdy není nutné žádné uživatelské rozhraní CATVBA makra a aplikace s uživatelským rozhraním spustitelná jen v prostředí CATIA VB.NET makra a aplikace s uživatelským rozhraním spustitelná jako samostatné aplikace (nutnost instalace prostředí.net framework) 6

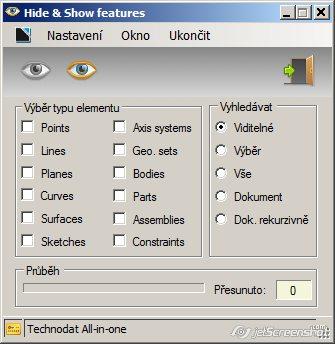

7 Hide & Show features Hide & Show features skrývání / zobrazování elementů Popis aplikace Makro umožňuje velmi rychlé a snadné přesunování elementů v modelu i v sestavě do NoShow prostoru a zpět. Uživatel si může vybrat, které typy elementů se budou přesunovat. Výběr lze dále omezit i např. viditelností elementu na obrazovce nebo jeho příslušnosti k dokumentu. Doslova jedním kliknutím je tak možné vyčistit model od elementů, které ve finále nemají být viditelné. rychlé skrytí / zobrazení vybraných objektů možnosti výběru z několika umístění (viditelné na monitoru, vybraný dokument, ) zobrazení počtu dotčených objektů zobrazení průběhu (při větším počtu objektů).net Framework 3.5 Platforma: VB.NET 7

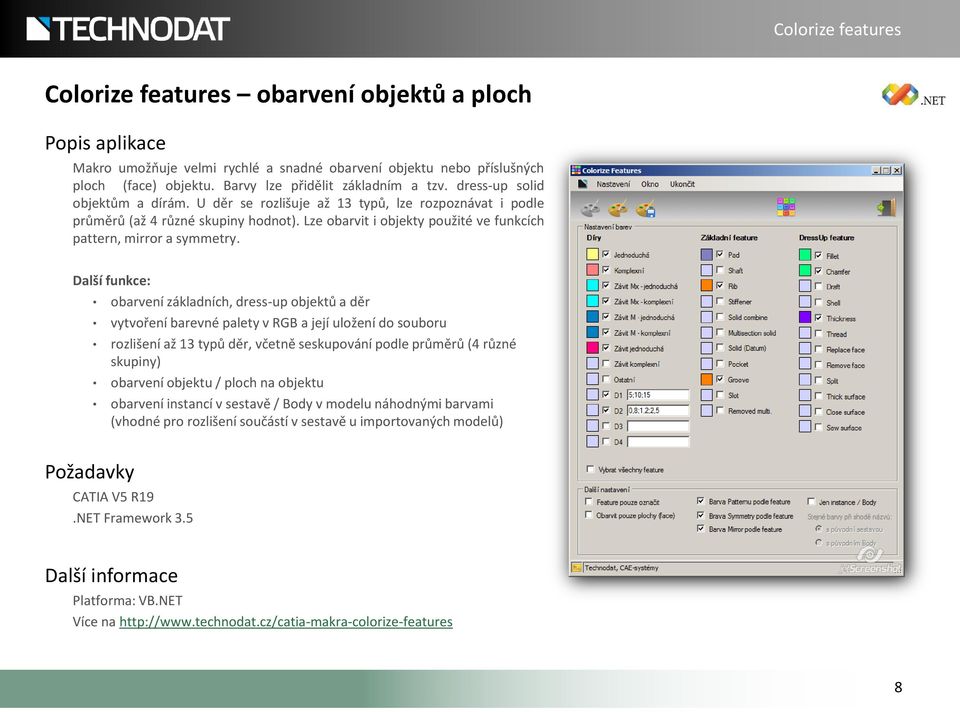

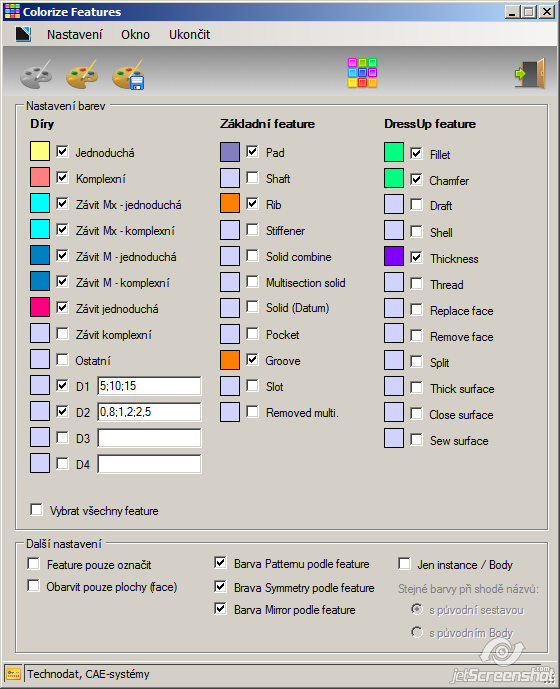

8 Colorize features Colorize features obarvení objektů a ploch Popis aplikace Makro umožňuje velmi rychlé a snadné obarvení objektu nebo příslušných ploch (face) objektu. Barvy lze přidělit základním a tzv. dress-up solid objektům a dírám. U děr se rozlišuje až 13 typů, lze rozpoznávat i podle průměrů (až 4 různé skupiny hodnot). Lze obarvit i objekty použité ve funkcích pattern, mirror a symmetry. obarvení základních, dress-up objektů a děr vytvoření barevné palety v RGB a její uložení do souboru rozlišení až 13 typů děr, včetně seskupování podle průměrů (4 různé skupiny) obarvení objektu / ploch na objektu obarvení instancí v sestavě / Body v modelu náhodnými barvami (vhodné pro rozlišení součástí v sestavě u importovaných modelů).net Framework 3.5 Platforma: VB.NET Více na 8

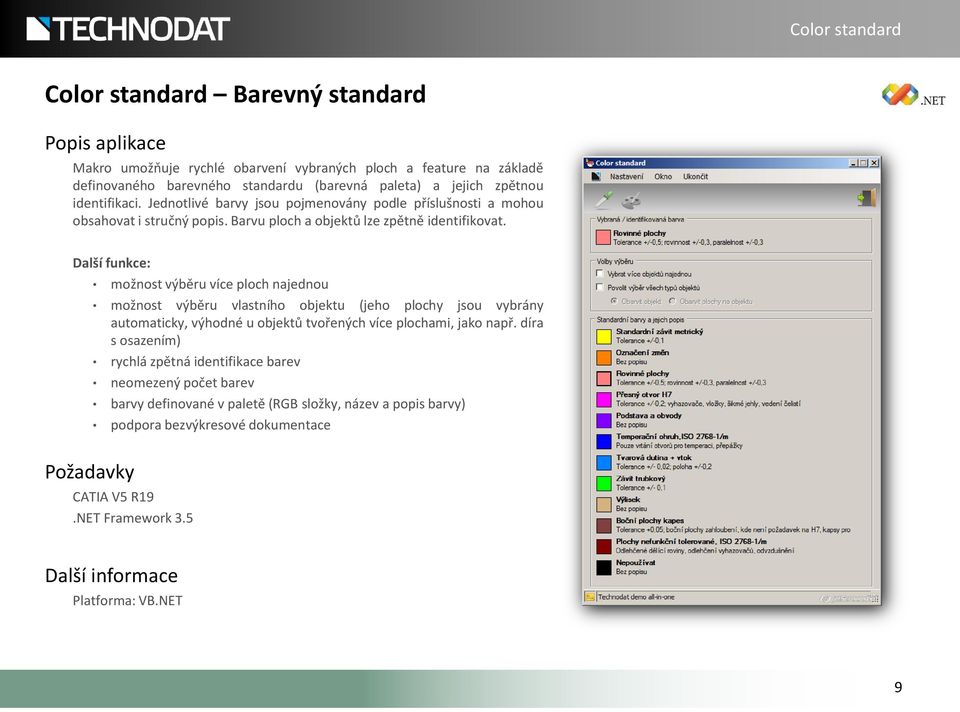

9 Color standard Color standard Barevný standard Popis aplikace Makro umožňuje rychlé obarvení vybraných ploch a feature na základě definovaného barevného standardu (barevná paleta) a jejich zpětnou identifikaci. Jednotlivé barvy jsou pojmenovány podle příslušnosti a mohou obsahovat i stručný popis. Barvu ploch a objektů lze zpětně identifikovat. možnost výběru více ploch najednou možnost výběru vlastního objektu (jeho plochy jsou vybrány automaticky, výhodné u objektů tvořených více plochami, jako např. díra s osazením) rychlá zpětná identifikace barev neomezený počet barev barvy definované v paletě (RGB složky, název a popis barvy) podpora bezvýkresové dokumentace.net Framework 3.5 Platforma: VB.NET 9

10 Titleblock editor Titleblock Editor editace údajů v razítku a změna rámečku výkresu Popis aplikace Makro umožňuje rychlé vyplnění údajů v razítku bez nutnosti editace jednotlivých textových polí. Atributy jsou buď přenášeny z 3D modelu nebo je může volně zadat uživatel. Vyplněné atributy jsou pak zapsány do razítka a, pokud je nastaveno, i do 3D modelu. Definice atributů je individuální, makro lze přizpůsobit již vytvořenému razítku (lze používat i více různých razítek). rychlá editace atributů v razítku, včetně přenosu z / do modelu uložení volných atributů do souboru a jejich opětovné načtení použití se stávajícím razítkem, podporováno více různých razítek vyplnění údajů o formátu, počtu listů, cestě ke 3D datům změna formátu výkresu (rámeček, razítko) včetně posunu detailů náhrada razítka ze šablony (velmi výhodné při úpravě razítka).net Framework 3.5 Použití Detail sheets ve výkresu Platforma: VB.NET Více na 10

11 BOM editor BOM Editor vytvoření kusovníku do výkresu ze sestavy Popis aplikace Makro umožňuje vytvořit kusovník na základě 3D dat (sestavy). Informace o jednotlivých položkách jsou nejprve načteny do tabulky, kde lze některé atributy dodatečně upravit, a dále lze přidat další položky, které nejsou ve 3D datech. Takto vytvořený kusovník se pak vloží do výkresu nebo exportuje do MS Excel. vytvoření kusovníku na základě 3D dat (jedno / víceúrovňový) možnost automatického vyjmutí položek typu skeleton apod. možnost nastavit více formátů kusovníků široké možnost formátování tabulky (pozice a velikost textu, ) možnost automatického umístění nad rohové razítko volba umístění kusovníku (main view / background view) export do MS Excel.NET Framework 3.5 Instalace MS Office Platforma: VB.NET Více na 11

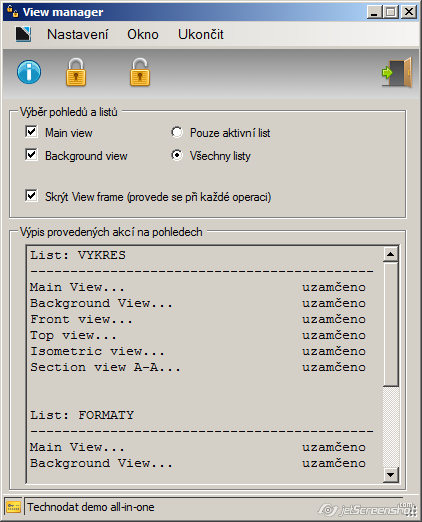

12 View manager View manager uzamčení/odemčení pohledů a skrytí rámečku Popis aplikace Makro umožňuje hromadné uzamčení / odemčení výkresových pohledů. Uživatel má možnost zvolit, zda se operace provede ve všech listech nebo jen v aktivním listu. Současně je možné zobrazit či skrýt ohraničující rámečky pohledů. hromadné uzamčení / odemčení pohledů možnost výběru listů, kde se operace provede možnost uzamknout i background view výpis informací o provedených operacích TIP: Tímto způsobem lze uzamknout i Background view a zamezit nežádoucím úpravám (standardně v CATIA to nelze)..net Framework 3.5 Platforma: VB.NET 12

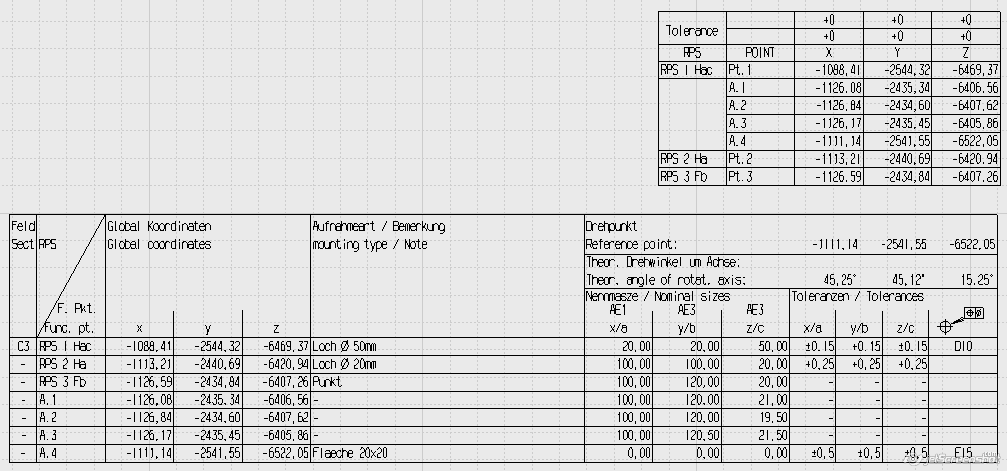

13 RPS editor RPS Editor vytváření a editace RPS bodů podle VW standardu Popis aplikace Makro umožňuje vytváření RPS bodů v modelu a jejich zápis do tabulky RPS bodů / tabulku tolerancí RPS bodů. Funkcionalita je srovnatelná s VW standardem (lze nastavit podle VW standardu). vytváření a editace RPS bodů v modelu vytvoření tabulky RPS bodů podle VW standardu do výkresu vytvoření tabulky tolerancí RPS bodů do výkresu (pořadí zápisu bodů lze jednoduše upravit přímo v editoru) možnost nastavení šířky sloupců v tabulce.net Framework 3.5 Platforma: VB.NET 13

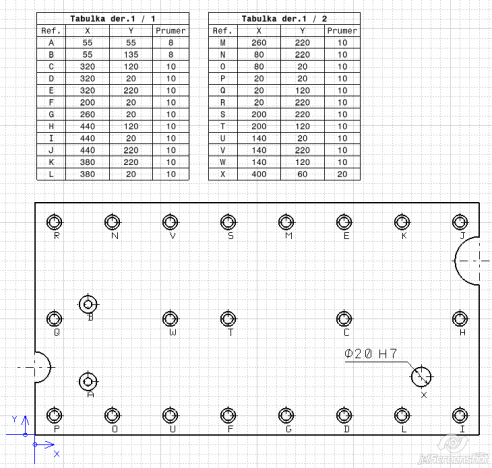

14 Advanced holes table Advanced holes table pokročilá tabulka děr Popis aplikace Makro umožňuje vytvoření vrtací tabulky děr - nahrazuje a rozšiřuje stávající funkci. Při vytváření tabulky si uživatel může nastavit některé atributy (velikost textu, písmo, ), které jsou spolu s dalšími vlastnostmi tabulky uloženy přímo ve výkresu. Při změně geometrie v modelu lze pak jednoduše provést update tabulky bez nutnosti nového vytvoření. Další užitečné funkce: možnost překreslení tabulky bez nutnost nového vytvoření detekce soustředných děr (indexuje jen nejmenší průměr) změna barvy tabulky po update pohledu informuje uživatele o změně možnost formátování (velikost písma, font) už při vytváření detekce tolerance z kót možnost zaokrouhlení hodnot snadné smazání tabulky a indexů z pohledu.net Framework 3.5 Platforma: VB.NET Více na 14

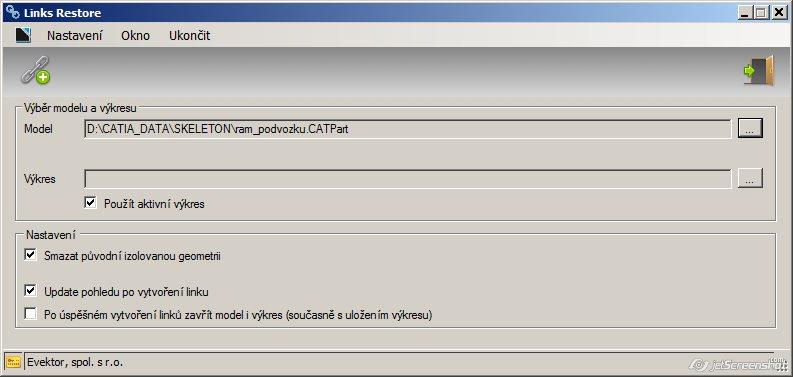

15 Links Restore Links Restore obnovení a editace linků ve výkresu Popis aplikace Makro umožňuje snadné obnovení nebo editaci linků ve všech pohledech výkresu. Poradí si i s rozdílným UID a jiným typem reference (lze vytvořit link na sestavu, i když původně byl link na part). S tímto nástrojem lze velmi rychle opravit mnohdy již ztracené výkresy. Další užitečné funkce: možnost přelinkovat výkres na model s jiným UID (bypass chyby Link refused the document) Možnost automatického smazání původní izolované geometrie Update všech pohledů po změně linků Možnost automatického uložení a zavření výkresu i modelu.net Framework 3.5 Platforma: VB.NET Více na 15

16 Part characteristics Parts characteristics Rozměrová analýza součásti Popis aplikace Makro je určeno pro rychlé zjištění charakteristických vlastností lisovaných či jinak formovaných součástí. Vstupem pro analýzu je objemové nebo plošné těleso a souřadný systém nebo směr lisování. Výstupem jsou naměřené hodnotu, ze kterých lze vytvořit report do MS Excel. vytvoření nejmenšího bounding boxu podle zvoleného souřadného systému nebo směru formování (box může být zobrazen jako objem nebo kontura) určení plochy dílu a jeho objemu výpočet přibližných rozvinutých délek ve zvolených směrech určení plochy součásti určení délky ořezů (střižných / sekacích hran) export hodnot včetně obrázku do MS Excel.NET Framework 3.5 dostupnost GSD (generative shape design) Platforma: VB.NET 16

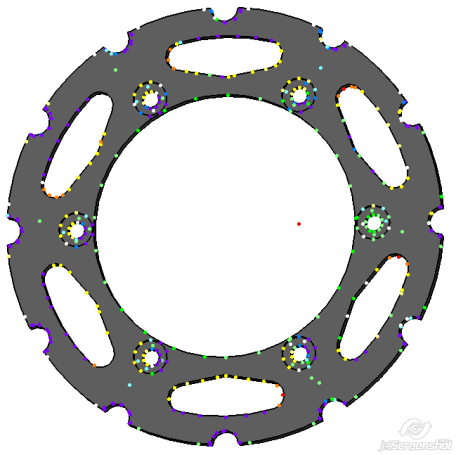

17 Points analysis Points analysis Analýza odchylek měření Popis aplikace Makro je určeno k analýze odchylek měřených 3D bodů od součásti. Vstupem jsou souřadnice bodů z měření (buď jako txt soubor se souřadnicemi nebo CATPart s fyzicky vytvořenými 3D body) a objemové těleso. Odchylky jsou indikovány barevnou škálou s rozlišením až 10 různých barev. nastavitelné velikosti odchylek (přesnost 0,01mm) nastavitelná libovolná barva u každé odchylky nastavitelný typ zobrazení 3D bodu v CATIA uložení výsledků analýzy do souboru analýza více měření v jedné sestavě měření.net Framework 3.5 Platforma: VB.NET 17

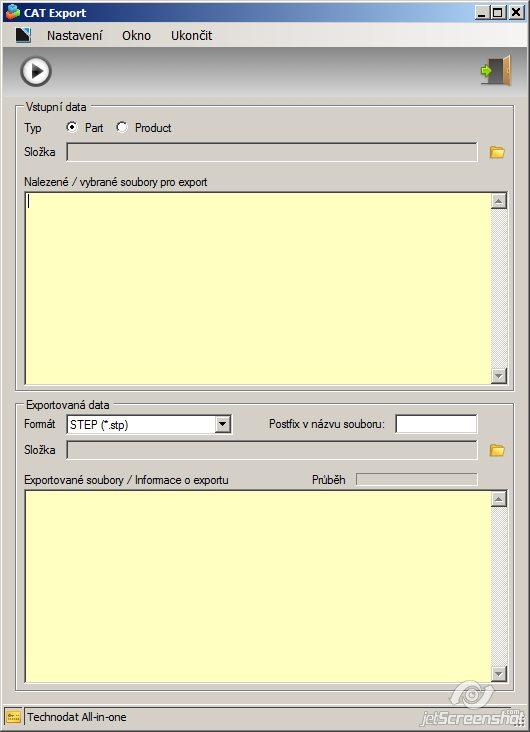

18 CAT Export CAT Export hromadný export do formátů STP a IGES Popis aplikace Toto makro umožňuje automatický export součástí a sestav do univerzálních CAD formátů (step a iges). Uživatel načte soubory pro export, vyberte požadovaný formát (nebo oba najednou) a dále cílovou složku pro export. K názvům exportovaným souborům lze připojit posfix. spuštění CATIA na pozadí (v přednastaveném prostředí) možnost automatického ukončení CATIA po skončení exportu export do STEP, IGES (nebo oba formáty najednou, popř. další formáty) informace o průběhu exportu.net Framework 3.5 Platforma: VB.NET 18

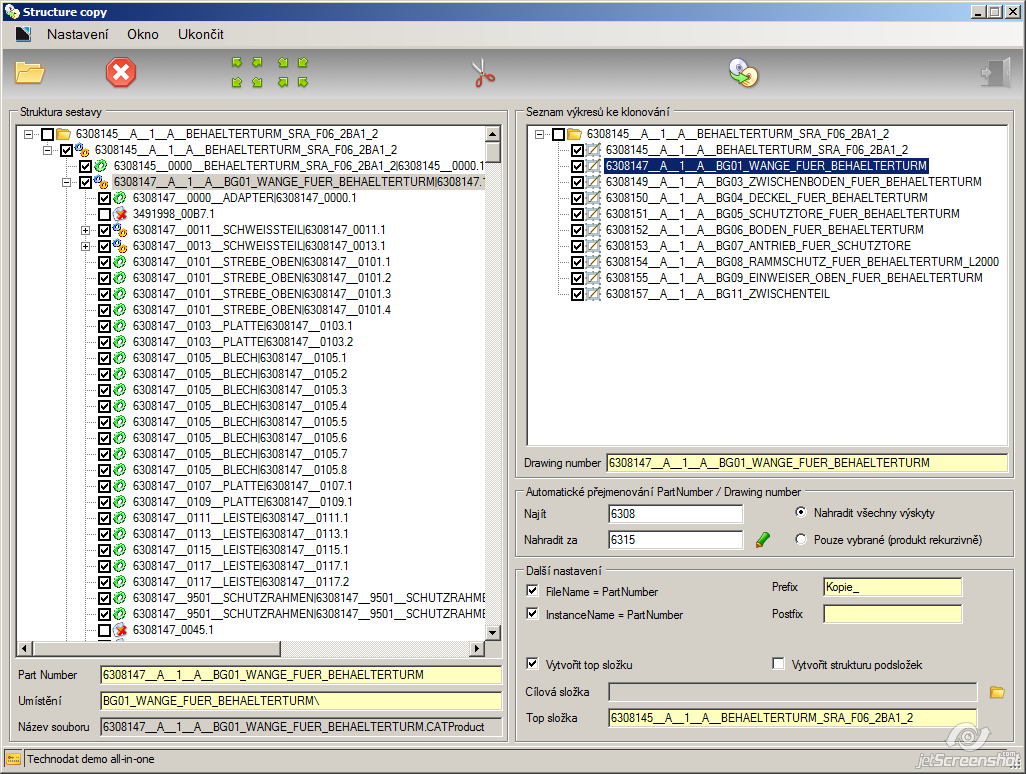

19 Structure copy Structure copy klonování sestav Popis aplikace Pomocí tohoto makra lze velmi snadno a rychle vytvořit kopii celé sestavy včetně výkresů. Názvy součástí a výkresů lze měnit přímo v prostředí aplikace a je zde k dispozici spousta dalších užitečných funkcí. Další užiteční funkce makra automatické nahrazení textů v názvech součástí / výkresů přejmenovaní Instance Name podle Part Number uložení s názvem souboru podle Part Number přidání pre- a postfixu k názvu souboru uložení souborů do vytvoření původní struktury složek, názvy složek lze změnit odstranění instancí s chybějícími referencemi v sestavě výběr součástí, které se nebudou klonovat (link na původní).net Framework 3.5 u objemných sestav jsou vyšší požadavky na HW Platforma: VB.NET 19

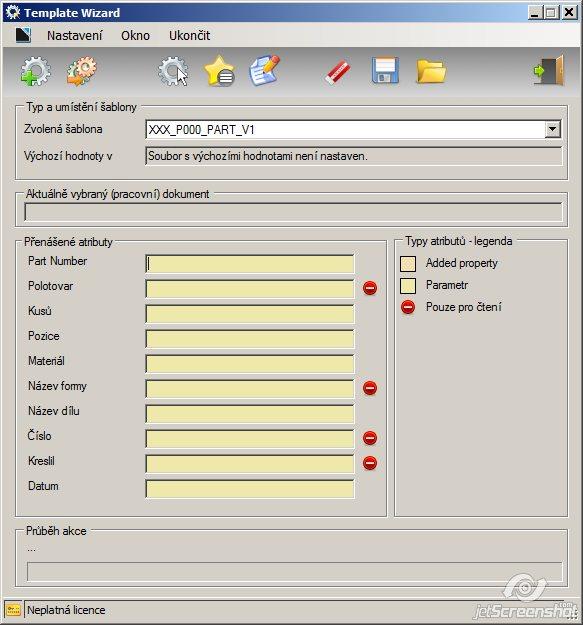

20 Template Wizard Template Wizard vytváření dokumentů ze šablony Popis aplikace Hlavní funkce makra je rychlé vytvoření dokumentu (partu) z předem připravené šablony. V grafickém prostředí může uživatel předem vyplnit požadované parametry, které se při vytváření přenesou do nového dokumentu. Šablon může být neomezený počet a přednastavené hodnoty lze načítat ze souboru. Další užiteční funkce makra Vytvoření nového dokumentu na jedno kliknutí Možnost sestavení PartNumber a InstanceName kombinací zadávaných hodnot Možnost uložení zadávaných hodnot jako výchozích (při častém zadávání stejných hodnot) Možnost automatického nalinkování vybraných parametrů na skeleton (adaptér) Možnost automatického vložení nového dokumentu do sestavy.net Framework 3.5 u objemných sestav jsou vyšší požadavky na HW Platforma: VB.NET 20

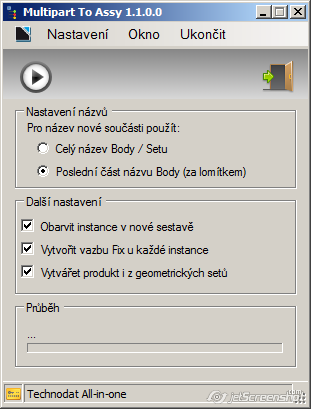

21 Nové makro Multipart To Assembly Multipart To Assembly vytvoření sestavy z AllCatPartu Popis aplikace Hlavní funkce makra je převedení tzv. multipartu do sestavy. Makro postupně prochází root vybraného AllCatPartu a z každého Body a geometrického setu vytvoří samostatný Part, který vloží do sestavy nové sestavy. Obsah Body / setu pak zkopíruje do takto nově vytvořeného Partu. Volitelně lze ještě nastavit obarvení nově vytvořených Partů pro lepší přehlednost struktury. Funkce makra Vytvoření sestavy z AllCatPartu na jedno kliknutí Název nového Partu podle dvou různých kritérií Možnost obarvení nových Partů náhodně generovanou barvou Možnost vytvořit vazbu Fix u každé instance Vytvoření Partu i z geometrických setů Automatické vynechání setů s vadnou geometrií.net Framework 3.5 u objemných sestav jsou vyšší požadavky na HW Platforma: VB.NET 21

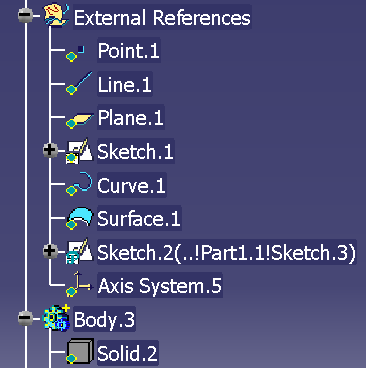

22 Nové makro Isolate Externals Isolate externals odstranění externích linků Popis aplikace Hlavní funkce makra je přerušení linků na externí reference. To je nutné udělat např. před uložením dat do PLM systému (který si s velkým počtem linků nedokáže poradit ) nebo pro v případě, kdy jsou externí reference nedostupné (převzatá data od jiných zákazníků) Funkce makra Odstranění externích linků z celého modelu Linky v rámci modelu zůstanou nedotčené Podporované typy features: - plochy (hybrid shapes) - solidy - drátová geometrie (point, plane, line, curve) - souřadné systémy (axis system) - parametry.net Framework 3.5 Platforma: VB.NET 22

23 Makra pro obrábění a postprocesory Makra pro obrábění a postprocesory Obecný popis Nejčastěji používaná makra jsou makra vytvářející dokumentaci NC programu. Výstupní dokumenty jsou v různém formátu, nejčastěji Microsoft Office Excel, Open Office Calc, méně často Html. Rozsah vytvářené dokumentace je různý, od prostého seznamu nástrojů až po komplexní dokumenty obsahující popisy jednotlivých operací a obrázky drah. Makra na automatické pojmenování NC programů. Velmi často jsou NC programy generovány po jednotlivých operacích nebo nástrojích a tyto makra pojmenovávají v Catia stromu příslušné větve tak, aby byla postprocesorem generována požadovaná jména. Makra pro výpočet času obrábění. Tato makra umožňují převzít časy obrábění z Catie modifikovat je na základě různých kritérií, např. tolerance a typu cyklu. Výstupem bývá nejčastěji tabulka Excel. Makra pro automatické snímání obrázků. Pokud jsou v dokumentaci používány obrázky operací, je možné použít makra, která automatizují snímání, pojmenování a přiřazení obrázků. Speciální makra řídící dynamiku stroje na základě technologických parametrů. Typickým příkladem jsou makra řídící stroje Roeders Platforma: VB.#C, CATVBA, CATScript 23

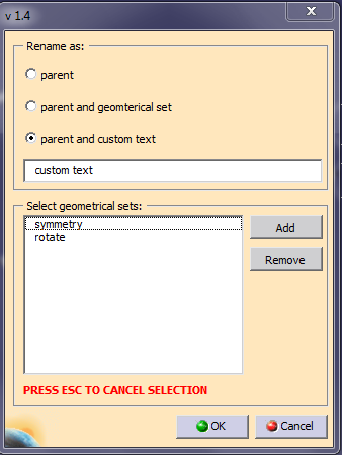

24 Přejmenování názvů operací Přejmenování názvů operací Obecný popis Makro umožňuje přejmenování některých typů objektů ve stromu specifikací podle vybraného pravidla. Objekty pro přejmenování jsou určeny výběrem geometrického setu, ve kterém se nachází. Přejmenování objektů ve stromů Název podle: - rodičovského elementu - rodičovského elementu a geometrického setu - rodičovského elementu a zadaného řetězce Podporované funkce: Translation, Rotate, Symmetry, AxisToAxis Platforma: CATVBA Více na 24

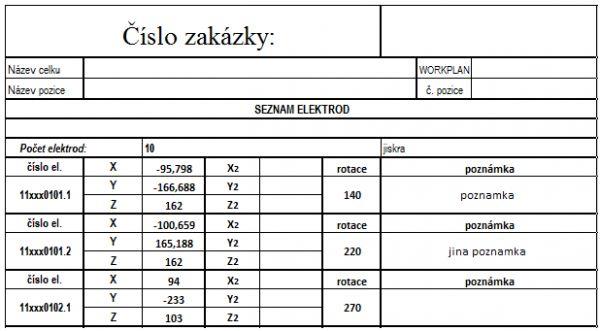

25 Generování nájezdů elektrod Generování nájezdů elektrod Obecný popis Jedná se o poměrně specifické makro, jehož účelem je vygenerování nájezdů elektrod pro elektrojiskrové obrábění ze sestavy, kde jsou elektrody v nájezdové pozici. Výsledkem je tabulka v MS Excel s prostorovými souřadnicemi pro nájezd včetně úhlu natočení. Souřadnice jsou brány vůči referenčními souřadnému systému. Kontrola sestavy Výběr referenčního souřadného systému Vygenerování tabulky souřadnic Platforma: CATVBA Více na 25

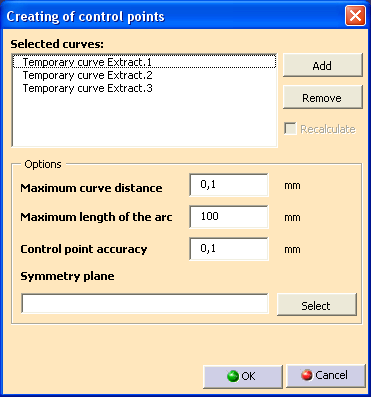

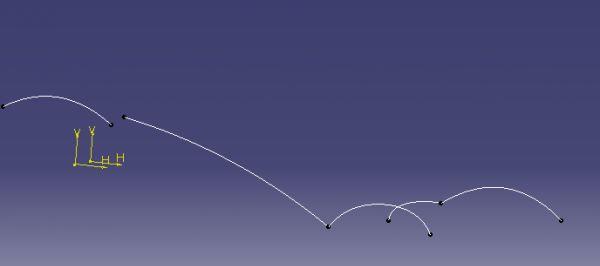

26 Tvorba řídících bodů pro NC stroj Tvorba řídících bodů pro NC stroj Obecný popis Makro umožňuje vytvořit řídící body pro dráhu CNC stroje na základě obecných křivek z 3D modelu. Křivky jsou aproximovány do oblouků tak, aby splňovaly podmínky zadané uživatelem (délka, max. odchylka od původní křivky, ) U takto vytvořených křivek se dále kontroluje jejich spojitost. Pokud jsou křivky nespojité dojde buď k jejich ořezání (protínají se) nebo jsou spojeny další křivkou (neprotínají se). Na upravených křivkách se vytvoří řídící bodu pro dráhu CNC stroje a křivky jsou posléze vymazány. Hlavní funkce: Aproximace obecných křivek do oblouků (arc, circle) Možnost nastavit maximální odchylku Řešení případů nespojitosti Nastavení počátku a směru pro vytvoření řídících bodů Platforma: CATVBA Více na 26

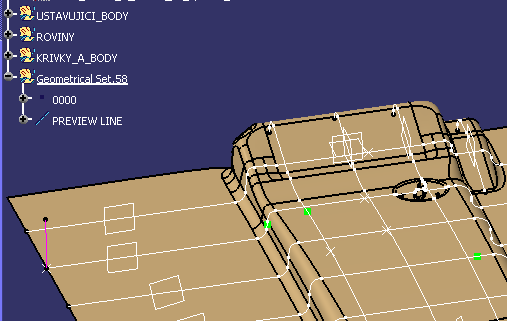

27 Tvorba podkladů pro skenování Tvorba podkladů pro skenování Obecný popis Makro vytváří body na vybraných křivkách, které vybírá uživatel. Lze nastavit vzdálenost mezi jednotlivými body a směr jejich vytváření. V každém bodě se dále vytváří normála. Souřadnice a normály jednotlivých bodů lze exportovat do MS Excel - ke každé křivce se vytvoří samostatná tabulka a ukládá se do stejného umístění, jako zdrojový CATPart. Na křivce lze vybrat tzv. dělící bod a tím určit omezit vytvářené body. Vytváření kontrolních bodů a jejich normál Výběr křivek, na kterých se body vytvoří Omezení pomocí dělícího bodu Export bodů do MS Excel Platforma: CATVBA Více na 27

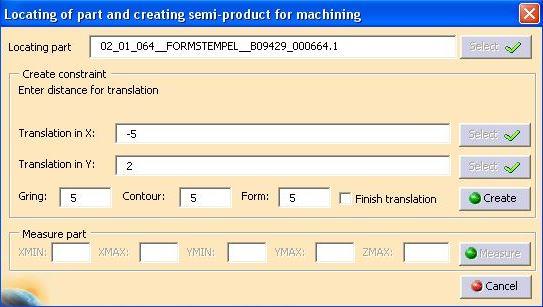

28 Ustavení dílu a vytvoření polotovaru pro obrábění Ustavení dílu a vytvoření polotovaru pro obrábění Obecný popis Makro dodržuje předem zadanou posloupnost operací potřebnou ke správnému ustavení dílu na paletě. Uživatel pouze interaktivně vybírá plochy. Makro automaticky tvoří vazby podle aktuální operace. Nakonec je změřena vzdálenost dílu od počátku souřadnicového systému. Na formuláři makra je umístěn "informační řádek", který provází uživatele jednotlivými operacemi. Makro se spouští nad otevřeným Process dokumentem, kde je aktivní sestava, do které se vloží ustavovaný díl. Interaktivní výběr průvodce ustavením Změření vzdálenosti od počátku Platforma: CATVBA Více na 28

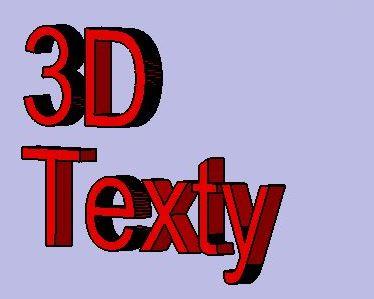

29 Text ve skicáři, 3D Text Text ve skicáři, 3D Text Obecný popis Makro umožňuje převést libovolný text skicáře. Uživatel má možnost zvolit vlastnosti textu (font, velikost, rozestup) přímo v dialogu makra. Vytvořený text (skicu) lze editovat posunovat, otáčet, překlápět. Přímo z této skici lze vytvořit objemový text jednou z funkcí Pad / Pocket. Jednoduché nastavení vlastností textu Velký výběr CATIA fontů Rozdělení textu do více řádků Jednoduchá editace vytvořeného textu Jednoduché vytvoření 3D textu Platforma: CATVBA Více na 29

30 Odstranění parametrizace dílů a sestav Odstranění parametrizace dílů a sestav Obecný popis Makro prochází otevřenou sestavu a smaže existující Constraints a zafixuje všechny díly a sestavy v rámci podsestav. Dále makro izoluje objemovou geometrii ve vybraných dílech nebo v celé sestavě (automatizace CATIA funkce Isolate Part / Isolate). Makro pracuje jak v CGR módu, tak v DESIGN módu. Při procházení sestavy přechází z CGR módu do DESIGN a po dokončení operace zpět do CGR. Smazání vazeb (constraints) Fixování dílů v sestavě Vytvoření datum objektů z parametrických modelů Platforma: CATVBA Více na 30

31 Automatizované vytváření šroubových a kolíkových spojů Automatizované vytváření šroubových a kolíkových spojů Obecný popis Makro dokáže vytvořit objekty potřebné pro vytvoření kolíkového či šroubového spoje do příslušných vybraných součástí (desek). Pozice jednotlivých spojů jsou určené geometrií skeletonu (body ve skicáři), definiční roviny děr vybírá uživatel přímo na součásti. U komplexních děr lze do konfiguračního souboru nastavit výchozí parametry, takže např. osazená díra se vytvoří s ohledem na parametry šroubu (průměr a výška hlavy atd.). Makro vytvoří i tzv. pole děr (pattern). Hlavní funkce: Automatické vytvoření objektů (děr) pro spoj Přednastavené parametry děr podle šroubů Možnost uložit určitý typ díry jako šablonu Platforma: CATVBA Více na 31

32 Vytváření svarů a rozpisky svarů Vytváření svarů a jejich rozpisky Obecný popis Makro se spouští nad sestavou nebo součástí a automatizuje práci se svary a jejich export do kusovníku. Práci se svary ovlivňuje režim, který si uživatel zvolí pomocí výběrového tlačítka. Makro umožňuje vytvářet nové svary, editovat stávající nebo vytvořit kopii existujícího svaru. Pokud je makro spuštěné nad sestavou musí uživatel ještě vybrat část, s kterou chce pracovat. Svary lze exportovat do *.xls souboru nebo na výkres, v závislosti na tom jaký dokument má uživatel otevřený. Tři různé režimy vytváření svarů Podpora lokalizace CATIA EN a DE Export svarů do tabulky Platforma: CATVBA Více na 32

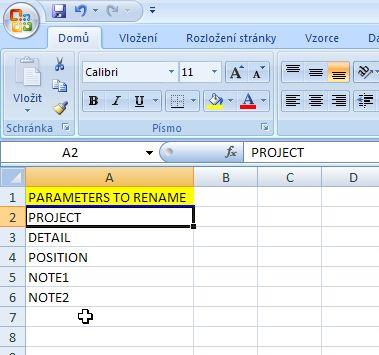

33 Nahrazení textů v modelu Nahrazení textů v modelu Obecný popis Makro umožňuje nahradit text v parametrech modelu nebo jeho Part Number a Instance Name. Nahrazované texty jsou definovány v konfiguračních.csv souborech. Uživatel vybírá nahrazovaný text a náhradu, po spuštění jsou všechny nalezené výskyty nahrazeny vybraným textem. Platforma: CATVBA Více na 33

34 Automatická oprava dat pomocí utility CATDUA Automatická oprava dat pomocí utility CATDUA Obecný popis Makro umožňuje automatické spuštění utility CATDUA, která se používá pro odstranění chyb v datech. Tuto utilitu lze spustit i v tzv. dávkovém režimu (batch mode), který vyžaduje *.xml soubor, ve kterém jsou informace potřebné k procesu odstranění chyb. Makro vytvoří tento *.xml soubor a spustí utilitu. Průběh se zobrazuje v okně příkazového řádku. Hlavní funkce: Hromadná oprava dat pomocí CATDUA Vytvoření *.xml souboru pro batch mode Uložení *.xml a výsledků Zobrazení průběhu procesu Platforma: CATVBA Více na 34

35 Automatické vkládání komponentů do sestavy Automatické vkládání komponentů do sestavy Obecný popis Pomocí makra lze automaticky vkládat komponenty do sestavy. Pozice (constraint) komponentu v sestavě je určena souřadným systémem, který se vytváří automaticky na základě uživatelem vybrané geometrie v místě vložení komponentu. Po dobu vkládání jsou souřadné systémy barevně rozlišeny. Makro dále kontroluje, jsou-li všechny souřadné systémy pravotočivé. Automatické vložení komponentu 3 možné způsoby určení orientace komponentu Vytvoření vazeb Platforma: CATVBA Více na 35

36 Vytvoření popisek děr a tabulky jejich souřadnic ve výkresu Vytvoření popisek děr a tabulky jejich souřadnic ve výkresu Obecný popis Makro na výkrese vytvoří popisek díry a nakonec vytvoří tabulku děr s jejich 3D souřadnicemi. Makro se spouští nad otevřením výkresem, ve kterém se procházejí všechny pohledy (View) a vytvoří se popisek díry, tzv. Leader. Zároveň musí být v samostatném CATIA okně otevřený Part dokument s dírami. Díry, které jsou v Partu deaktivovány nemají vytvořený popisek. Nakonec je vytvořena tabulka, která obsahuje 3D souřadnice děr a je umístěna do levého dolního rohu výkresu. Vytvoření popisek děr Vytvoření tabulky s 3D souřadnicemi Platforma: CATVBA Více na 36

37 Vytvoření souřadnicové sítě ve výkresu Vytvoření souřadnicové sítě ve výkresu Obecný popis Makro vytvoří v aktivním pohledu na výkrese souřadnicovou síť. Uživatel tento pohled určí interaktivně po stisknutí tlačítka na formuláři. Rozsah sítě určuje uživatel zadáním levého dolního a pravého horního rohu sítě. Mezi těmito body se vytvoří posloupnost čar, které dohromady tvoří síť. Po stranách sítě jsou zobrazeny souřadnice počátečního a koncového bodu každé čáry, vzhledem k rovině pohledu. Možnost nastavit barvu, typ a tloušťku čáry Možnost nastavit rozteč Rychlé smazání sítě Výhody souřadnicové sítě: Lepší orientace uživatele a přehledné zobrazení pozice součástí na výkrese. Zobrazení projekční roviny součásti. Platforma: CATVBA Více na 37

38 Ceny maker Ceny maker Hotová řešení Ceny hotových řešení vám poskytneme na požádání Pro stávající zákazníky Technodat, CAE-systémy platí určitá zvýhodnění. Zohledňuje se také počet objednaných licencí: pásmo 1: 1-5 licencí pásmo 2: 5-20 licencí pásmo 3: 20 a více licencí Vývoj na míru, úprava stávajícího řešení Ceny úprav stávajících maker vychází z ceny hotového řešení a pracnost změn. V případě zjednodušení může být cena i snížena (o odebrané funkce). Pokud se makro připravuje kompletně na míru, je základní cena makra stanovena pouze na základě pracnosti. U vývoje na míru si zákazník může vyžádat výhradní právo na použití makra. Takové řešení pak nebude nabízeno jiným zákazníkům. Licenční politika Způsoby poskytování licencí jsou: 1. zakoupení zákazníkem zákazník zaplatí cenu odpovídající počtu odebraných licencí 2. pronájem v rámci servisní smlouvy zákazníkovi jsou poskytnuty licence na dobu trvání servisní smlouvy Licence mají platnost vždy max. 12 měsíců a obnovují se na konci kalendářního roku. Licence je buď vázána k HW konkrétní pracovní stanice nebo se jedná o multilicenci, kde je zákaz šíření ošetřen ve smlouvě. 38

39 Kontakty Kontakty Technodat, CAE-systémy s.r.o. Telefon Adresa společnosti Třída Tomáše Bati 3295, , Zlín Vaše případné dotazy ohledně vývoje maker volejte nebo piště na výše uvedené kontakty. Kompletní nabídka maker Máte zájem o další makra z naší nabídky? Sledujte náš web na adrese 39
