Pfiíprava pro pouïívání

Transkript

1 Upozornûní Tento spotfiebiã byl vyroben pro úpravu a ochlazování vzduchu v domácím prostfiedí e nesmí b t pouïíván k jin m úãelûm. Je nebezpeãné provádût zmûny a jakékoliv úpravy na spotfiebiãi. Spotfiebiã je tfieba instalovat podle platn ch místních pfiedpisû o provádûní instalací. Za úãelem pfiípadn ch oprav se obracejte v hradnû na servisní stfiediska autorizovaná v robním závodem. Opravy, které provádí nekompetentní osoby mohou b t nebezpeãné. Pokud dojde k po kození pfiívodní ÀÛry, je tfieba nechat provést její v mûnu v robci, autorizovanému servisnímu stfiedisku nebo osobû s podobnou kvalifikací a takto pfiedejít jakémukoliv moïnému riziku. Tento spotfiebiã smí b t pouïíván v hradnû dospûl mi osobami. PouÏití tohoto spotfiebiãe by nemûlo b t dovoleno dûtem a nesvéprávn m osobám bez patfiiãného dohledu. Nenechávat dûtem spotfiebiã ke hrám Tento spotfiebiã musí b t napojen na v konné uzemnûní. Kvalitu elektrick ch rozvodû nechejte zkontrolovat kvalifikovan m elektrikáfiem. Nenapojujte spotfiebiã na vícecestné zásuvky a na prodluïovací ÀÛry. Pfied zahájením jakéhokoliv ãi tûní nebo údrïby je tfieba vytáhnout zástrãku z pfiívodní zásuvky elektrického proudu. Neprovádûjte pfiemísèování spotfiebiãe jeho taháním za pfiívodní ÀÛru. Spotfiebiã nesmí b t instalován v prostfiedí, kde vzduch obsahuje pfiímûsi plynu, oleje, síry anebo v bezprostfiední blízkosti tepeln ch zdrojû. Nepokládejte na spotfiebiã tûïké anebo teplé pfiedmûty. âi tûní antibakteriálních filtrû je tfieba provádût alespoà jedenkrát t dnû. Vyvarujte se pouïívání zahfiívacích pfiístrojû v blízkosti klimatizátoru. Pokud je provádûna pfieprava klimatizátoru, je tfieba aby spotfiebiã pfiitom zûstal ve svislé anebo poloïen na bok. PouÏívejte klimatizátor pouze zpûsobem popsan m v tomto návodu. Tyto instrukce nemohou pokr t ve keré moïné podmínky a situace ke kter m mûïe dojít. Pfii instalaci a pouïívání jakéhokoliv elektrospotfiebiãe je vïdy tfieba postupovat rozváïnû a opatrnû. Pokud skonãí Ïivotnost spotfiebiãe, odevzdejte klimatizátor ve sbûrn ch centrech specializovan ch pro tyto úãely. Materiály které byly pouïity pro balení jsou urãeny k recyklaci. Z tohoto dûvodu doporuãujeme odevzdat je v pfiíslu n ch sbûrn ch centrech pro tfiídûn odpad. R407c je chladící plyn, kter splàuje pfiedpisy EU o ekologii. V ochlazovacím okruhu spotfiebiãe není vhodné provádût otvory. Spotfiebiã je tfieba ponechávat ve vzdálenosti alespoà 50 cm od hofilav ch látek (alkohol atd.) anebo od obalû pod tlakem (e.g. bombiãky se spreji). POPIS 1 v stupní mfiíïka vzduchu 2 ovládací panel 3 koleãka 4 rukojeti 5 Filtr 6 mfiíïka pro nasávání vzduchu odpafiovaãe 7 místo pro hadici k odvádûní vzduchu 8 mfiíïka pro nasávání vzduchu kondenzátoru 9 pfiívodní ÀÛra 10 vypou tûcí zátka pro drenáï 11 pfiíruba se zátkou 12 hadice na vypou tûní vzduchu 13 v stup pro okno 14 dálkové ovládání (Pouze u nûkter ch modelû) 158

2 Pfiíprava pro pouïívání ELEKTRICKÉ P IPOJENÍ Pfied pfiipojením zástrãky do zásuvky elektrického proudu ovûfiit zda: napûtí v síti odpovídá hodnotû oznaãené na títku s údaji umístûném na zadní stranû spotfiebiãe; zásuvka a pfiívodní zdroj elektrického proudu mají odpovídající potfiebné dimenzování pro poïadovanou zátûï; zásuvka je vhodná pro typ zástrãky, v opaãném pfiípadû nechat provést v mûnu této zásuvky; zásuvka má napojení na v konné uzemnûní. V robce nenese Ïádnou zodpovûdnost v pfiípadû, Ïe nejsou respektovány tato protiúrazová opatfiení.. V mûnu pfiívodní ÀÛry smí provádût pouze odbornû vy kolen technick personál. Následující instrukce jsou nezbytné k optimálnímu nastavení chodu va eho klimatizátoru. Pfii pouïívání spotfiebiãe je tfieba dbát na to, aby v místû nasávání a odvodu vzduchu nebyly pfiekáïky. KLIMATIZACE BEZ PROVEDENÍ INSTALACE Pomocí nûkolika jednoduch ch úkonû je vá klimatizátor pfiipraven poskytnout vám pfiíjemné ovzdu í: Hadici na v stup vzduchu 12 upevnûte na místo k tomu urãené 7 na zadní stranû spotfiebiãe. ZasuÀte ji zpûsobem zobrazen m na obrázku A. Lehce pootevfiete okno nebo okenní dvefie a ústí 13 umístûte zpûsobem znázornûn m na obrázku B. Délku hadice a její zakfiivení omezte na minimum tak, aby nedo lo k za krcení hadice. 2 1 A B Od roubovat plastovou koncovku, která je na hadici pro odvzdu Àování 12 a na roubovat na ni hubici pro umístûní do okna 13. Klimatizátor umístûte blízko okna nebo okenních dvefií. Zkontrolujte, zda nejsou pfiekáïky na hadici pro v stup vzduchu. CZ 159

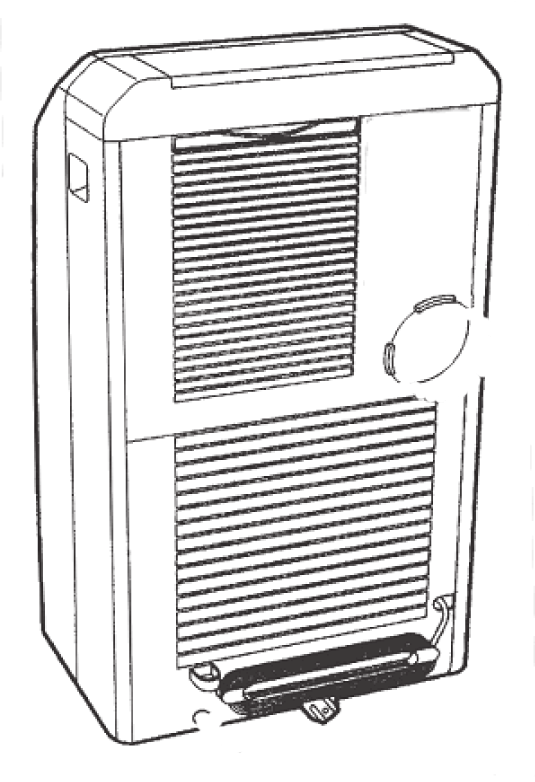

3 Pfiíprava k pouïití KLIMATIZACE S INSTALACÍ Pokud se rozhodnete, je moïné instalovat vá spotfiebiã rovnûï i ãásteãnû trval m zpûsobem (Obr.C). zhotoven otvor upevnûte pfiírubu 11 která je souãástí pfiíslu enství. Hadici 12 upevnûte do místa k tomu urãeného, na zadní stûnû spotfiebiãe (Obr. A str. 159). Konec hadice 12 upevnûte do pfiíruby 11 jak znázornûno na obr. E. E MAX100 cm 30 cm MIN 35 c 30 cm C V takovém pfiípadû je tfieba: V okenním skle nebo ve venkovní stûnû nechat udûlat otvor (ø 134 mm.). DodrÏet pfiedepsanou v ku a rozmûry pro otvor které jsou uvedeny na obrázku D. PokaÏdé, kdyï hadice 12 není zasunuta do otvoru, je moïné otvor uzavfiít pomocí zátky pro pfiírubu 11 POZNÁMKA. Pfii provádûní ãásteãnû trvalé instalace doporuãujeme nechat lehce pootevfiené dvefie (staãí pouze 1 cm) tak, aby byla zaruãena v mûna vzduchu. 134 v okenním skle D v dfievûném rámu okenních dvefií ve zdi: doporuãujeme provést izolaci ãásti zdiva vhodn m izolaãním materiálem. Délku hadice a její zakfiivení omezte na minimum tak, aby nedo lo k za krcení hadice 160

4 Ovládací panel OVLÁDACÍ PANEL Q N P O I L M H G A B C D E F POPIS OVLÁDACÍHO PANELU A Tlaãítko ON/OFF (zapnuto/vypnuto) B Tlaãítko pro volbu funkcí MODE Klimatizování,odvlhãování, ventilace. C Tlaãítko pro volbu rychlosti ventilace (MAX/MED/MIN) D Tlaãítko ãasovaã E Tlaãítko pro zv ení teploty/ ãasu naprogramovaného chodu F Tlaãítko pro sníïení teploty/ ãasu naprogramovaného chodu G Displej Zobrazuje hodnoty nastavené teploty a ãas pro naprogramovan chod H Svûtelná kontrolka ãasovaã v chodu I/L/M Svûtelné kontrolky rychlost ventilátoru N Svûtelná kontrolka pro chod ventilátoru O Svûtelná kontrolka pro chod klimatizace P Svûtelná kontrolka pro chod odvlhãování Q Svûtelná kontrolka porucha CZ 161

5 Chod ZAPNUTÍ SPOT EBIÂE Zástrãku pfiívodní ÀÛry zasunout do zásuvky. Nyní stisknout tlaãítko ON/OFF (A) (pfii zapnutém klimatizátorû se rozbûhne na poslední funkci nastavenou pfied vypnutím). Displej zobrazuje teplotu v prostfiedí. Stisknout tlaãítko MODE (B) aï dokud se neobjeví kontrolka pro poïadovanou funkci, to znamená: Kontrolka (N): chod na ventilaci Kontrolka (O): chod na klimatizaci Kontrolka (P): funkce na odvlhãení CHOD NA KLIMATIZACI Tento zpûsob je ideální v období parného horka, kdy je potfieba ochladit a odvlhãit vzduch. Pro správné nastavení této funkce je tfieba stisknout tlaãítka + (E) nebo - (F) aï dokud se na displeji nezobrazí teplota,které chceme v místnosti dosáhnout. Nyní nastavit rychlost ventilátoru stisknutím tlaãítka FAN (C), aï do rozsvícení kontrolky která zobrazuje poïadovanou rychlost, to znamená: MAX: MED: MIN: pokud chcete dosáhnout maximálního v konu klimatizátoru a co nejrychleji poïadované teploty pokud chcete dosáhnout omezení hluãnosti pfii zachování dobré úrovnû komfortu. pokud chcete dosáhnout minimální hluãnosti Doporuãená teplota v prostfiedí v letním období se pohybuje mezi 24 a 27 C. Není vhodné nastavit teploty v raznû niï í neï je venkovní teplota. 162

6 Chod FUNKCE VENTILACE Nastavit rychlost ventilátoru stisknutím tlaãítka (C), jako u chodu na klimatizaci. âím je rychlost vy í, tím vût í je mnoïství filtrovaného vzduchu ; naopak pfii volbû rychlosti MIN, je mnoïství filtrovaného vzduchu niï í, ale hluãnost je malá. FUNKCE ODVLHÂOVÁNÍ Tato funkce je ideální pro sníïení vlhkosti obsaïené ve vzduchu, bez nutnosti sniïování a zvy ování teploty (v pfiechodn ch roãních obdobích, ve vlhk ch místnostech, v období de ÈÛ apod.). Pfii navolení funkce odvlhãování se rozsvítí kontrolka (P). Souãasnû se rozsvítí kontrolka ventilátoru MIN (M). Pfii tomto zpûsobu chodu není moïné provádût volbu jiné rychlost. PROGRAMOVÁNÍ ÅASOVAÂE âasovaã umoïàuje odsunout ãas pro zapnutí ãi vypnutí na pozdûj í dobu; tento úkon zabrání pl tvání elektrickou energií a umoïní optimální spou tûní spotfiebiãe. ZpÛsob nastavení zpoïdûní pro zapínání Zástrãku zasunout do zásuvky el. proudu a zapnout spotfiebiã stisknutím tlaãítka ON/OFF (A); nyní zvolit poïadovanou funkci a nastavit ostatní parametry (teplota, rychlost ventilace atd.). Nyní opût stisknout tlaãítko ON/OFF (A): spotfiebiã bude uveden do stavu klidu- Stand by. Stisknout tlaãítko ãasovaã (D): svûtelná kontrolka ãasovaãe ve funkci (H) bliká. Pomocí tlaãítek + (E) nebo - (F) nastavit poãet hodin, po kter ch se má spotfiebiã uvést do chodu. Zvy ování nebo sniïování hodnoty postupuje po jedné hodinû pfii kaïdém stisknutí. Svûtelná kontrolka (H) na displeji bliká aï do doby naprogramovaného uvedení do chodu. âasové rozpûtí pro nastavení uvedení do chodu je 12 hodin. Pro zru ení naprogramování ãasovaãe je tfieba opût stisknout tlaãítko ãasovaã (D). Svûtelná kontrolka (H) pfiestane blikat. ZpÛsob nastavení zpoïdûní pro vypínání Nastavení zpoïdûní pro vypnutí je moïné pfii kterémkoliv zpûsobu chodu klimatizace/ventilace/odvlhãování. Stisknout tlaãítko ãasovaã (D): svûtelná kontrolka ãasovaãe ve funkci (H) bliká. Pomocí tlaãítek + (E) nebo - (F) nastavit poãet hodin, po kter ch se má spotfiebiã uvést vypnout. Zvy ování nebo sniïování hodnoty postupuje po jedné hodinû pfii kaïdém stisknutí. Svûtelná kontrolka (H) Na displeji bliká aï do doby naprogramovaného vypnutí. V urãeném ãase se klimatizátor vypne a zûstane v klidové poloze stand by. Pro zru ení naprogramování ãasovaãe je tfieba opût stisknout tlaãítko ãasovaãe (D). Svûtelná kontrolka (H) pfiestane blikat. CZ 163

7 Chod pfii pouïití dálkového ovládání (Pouze u nûkter ch modelû) MODELY S DÁLKOV M OVLÁDÁNÍM Dálkové ovládání otoãit ve smûru pfiíjmu klimatizátoru. Dálkové ovládání je tfieba pouïívat s náleïitou opatrností a respektem: nenechat je spadnout, nenechávat je v dosahu pfiím ch sluneãních paprskû a v blízkosti pfiím ch tepeln ch zdrojû. POPIS DÁLKOVÉHO OVLÁDÁNÍ 15) Tlaãítko ON/OFF. 16) Tlaãítko MODE. 17) Tlaãítko zvy ování teploty/ naprogramovan chod 18) Tlaãítko sniïování teploty/ naprogramovan chod 19) Tlaãítko TIMER. 20) Tlaãítko pro volbu rychlosti otáãení ventilátoru (MAX/MED/MIN). V mûna baterií Odstranit kryt na zadní stranû dálkového ovládání; Provést v mûnu vybit ch baterií za dvû baterie LR03 AAA 1,5V dbát na správnou polohu pólû (viz. návod uvnitfi prostoru pro baterie); Nasadit kryt na pûvodní místo. KaÏdé pouïité baterie musí b t zlikvidovány podle platn ch pfiedpisû, vzhledem k tomu, Ïe jsou zdrojem zneãi tûní ovzdu í ZAPNUTÍ SPOT EBIÂE Zástrãku zasunout do zásuvky el. proudu. Stisknout tlaãítko ON/OFF (15) na dálkovém ovládání (pfii zapnutí se klimatizátor rozbûhne podle posledního provedeného nastavení pfied jeho vypnutím.). Stisknout tlaãítko MODE (16) pro volbu poïadované funkce: KLIMATIZACE (COOLING) ODVLHâOVÁNÍ (DEUMIDIFYING) POUZE VENTILÁTOR (FAN ONLY) Na ovládacím panelu se rozsvítí svûtelná kontrolka pfiíslu né zvolené funkce. Pro bliï í informace k provedení nastavení ãasovaãe pro funkce klimatizace/odvlhãování/pouze ventilátor je tfieba postupovat podle návodu v odstavci na str

8 Doporuãení Uvádíme nûkterá upozornûní která napomáhají k udrïení optimálnímu v konu klimatizátoru: v místnosti se spu tûnou klimatizací zavfiít okna a dvefie. Jedinou v jimkou je pfiípad instalace v otvoru ve zdi. V tomto pfiípadû doporuãujeme ponechat pootevfiené okno ãi dvefie tak, aby byla umoïnûna vhodná v mûna vzduchu. NepouÏívat v prostfiedí s nadmûrnou vlhkostí (jako napfi. prádelny). NepouÏívat spotfiebiã na otevfieném prostranství. uzavfiít okna a dvefie Chránit místnost pfied dosahem pfiím ch sluneãních paprskû zataïením závûsû a rolet anebo ãásteãn m staïením Ïaluzií, takto je dosaïeno maximální úspory energie; Nepokládat na klimatizátor pfiedmûty; Zamezit pfiekáïkám na vstupu 6 a na v stupu 1 vzduchu; Zkontrolovat, zda se v místnosti nenacházejí tepelné zdroje. zatáhnout Ïaluzie anebo zatáhnout zavûsy Zkontrolovat zda je klimatizátor umístûn na podlaze v rovinû. CZ nezakr vat 165

9 âi tûní Pfied zapoãetím jakéhokoliv ãi tûní ãi údrïby je tfieba spotfiebiã vypnout stisknutím tlaãítka ON/OFF (A) a u modelû s dálkov m ovládáním stisknout tlaãítko ON/OFF 15, pak pokaïdé vytáhnout zástrãku ze zásuvky el. proudu. åi TùNÍ VNùJ Í SK ÍNù Doporuãujeme provádût ãi tûní spotfiebiãe pomocí navlhãeného hadfiíku a poté jej utfiít suchou utûrkou. Z bezpeãnostních dûvodû není moïné um vat klimatizátor vodou. Bezpeãnostní opatfiení Nikdy nepouïívat k ãi tûní alkohol, benzín nebo ãistící fiedidla. Nikdy nepostfiikovat tekutinou pro hubení hmyzu apod. âi TùNÍ VZDUCHOV CH FILTRÒ. K zachování stálého v konu va eho klimatizátoru doporuãujeme provádût ãi tûní filtru na zachycování prachu po kaïdém t dnu provozu. Filtr se nachází pod mfiíïkou pro nasávání, filtr je v ní zasunut. Proto je tfieba k provedení ãi tûní: Vytáhnout filtr zpûsobem znázornûn m na obrázku F. K odstranûní prachu, kter se usadil na filtru je tfieba pouïít vysavaã. Pokud je filtr nadmûrnû zneãi tûn, je tfieba ponofiit jej do teplé vody a nûkolikrát jej propláchnout. Teplota vody nesmí b t vy í neï i 40 C. Po vyprání je tfieba nechat filtr vyschnout. Umístit filtr zpût na pûvodní místo. KONTROLA P ED ZAHÁJENÍM SEZONY Zkontrolovat zda je pfiívodní ÀÛra a zástrãka v neporu eném stavu a zkontrolovat v konnost uzemnûní. iìte se pfiesnû podle pokynû pro instalaci. KONTROLA PO UKONÂENÍ SEZONY Pro dokonalé vypu tûní vody z vnitfiního okruhu je tfieba odstranit zátku 10 na drenáïní v pusti, která se nachází na zadní stranû spotfiebiãe, nechat vytéct v echnu nahromadûnou vodu, která je ve vaniãce (obr. G). Po dokonãení vypou tûní umístit zátku na pûvodní místo. Vyãistit filtr a pfied nasazením jej nechat dobfie vyschnout. F G 166

10 Pokud se objeví závady v chodu ZÁVADY ZÁVADY ODSTRANÙNÍ Klimatizátor se nezapne v padek el. proudu zástrãka není zasunuta v zásuvce Do lo k zásahu beapeãnostní pojistky vyãkat zasunout zástrãku do zásuvky Kontaktovat va e servisní stfiedisko Klimatizátor bûïí pouze krátkou dobu hadice pro v stup vzduchu je za krcená hadice pro v stup vzduchu je ucpaná na hadici pro v stup vzduchu jsou pfiehyby umístit v stupní hadici správn m zpûsobem. zkontrolovat, zda nejsou pfiekáïky, které znemoïàují odvádûní navenek. odstranit pfiehyby Klimatizátor je v chodu ale neochlazuje místnost. otevfiené okno v místnosti je zapnut nûjak zdroj tepla (hofiák, lampa atd.) v stupní hadice vzduchu vyklouzla ze svého místa vzduchov filtr je ucpan Klimatizátor nemá vhodnou kapacitu vzhledem k rozmûrûm místnosti uzavfiít okna odstranit zdroje tepla nasadit hadici na její místo vyãistit filtr nebo jej vymûnit Zvlá tní zápach v místnosti vzduchov filtr je ucpan vyãistit filtr nebo jej vymûnit Klimatizátor nefunguje po 3 minutách od spu tûní Svûtelná kontrolka alarm (ALARM) Q se rozsvítí Do lo k zásahu bezpeãnostní pojistky spotfiebiãe vyãkat uplynutí 3 minut Vaniãka která je uvnitfi spotfiebiãe je plná Vyprázdnit vaniãku (viz paragraf kontrola po ukonãení sezóny str. 166). CZ 167

11 Záruka/technické vlastnosti ZÁRUKA/TECHNICK SERVIS Podmínky záruky a záruãních oprav jsou uvedeny v dokumentaci která je souãástí dodávky va eho spotfiebiãe. TECHNICKÉ VLASTNOSTI Pfiívodní napûtí viz títek s technick mi údaji Max pfiíkon pfii klimatizování Chladící plyn Chladící v kon LIMITNÍ PODMÍNKY PRO CHOD Teplota v místnosti ke klimatizování C Rozmûry spotfiebiãe: ífika 460 mm v ka 840 mm hloubka 320 mm váha 36 kg Pfieprava, nakládka, ãi tûní, sbûr a zpracování chladícího plynu smí b t provedeny pouze v centrech s autorizací v robního závodu. Se rotování spotfiebiãe musí b t provedeno pouze specializovan m personálem s autorizací v robního závodu. Informace pro správném se rotování v robku ve smyslu Evropské Smûrnice 2002/96 Po ukonãení doby své Ïivotnosti nesmí b t v robek odklizen spoleãnû s domácím odpadem. Je tfieba zabezpeãit jeho odevzdání na specializovaná místa sbûru tfiídûného odpadu, zfiizovan ch mûstskou správou anebo prodejcem, kter zabezpeãuje tuto sluïbu.oddûlené se rotování elektrospotfiebiãû je zárukou prevence negativních vlivû na Ïivotní prostfiedí a na zdraví, které zpûsobuje nevhodné nakládání, umoïàuje recyklaci jednotliv ch materiálû a tím i v znamnou úsporu energií a surovin. Pro úãely zdûraznûní povinnosti tfiídûného sbûru odpadu elektrospotfiebiãû je na v robku za krtnut pfiíslu n symbol pro sbûr tfiídûného odpadu. 168
