1 Optické konektory Inspekční videomikroskop Jak je důležité se umět dívat o Optické konektory slouží k opakovanému spojení optických vláken o Existuje mnoho typů a variant: single nebo multi-fiber vlákna SM, MM broušení APC, UPC Petr Kormaňák PROFiber Networking CZ s.r.o. AKADEMIE VLÁKNOVÉ OPTIKY A OPTICKÝCH KOMUNIKACÍ Problémy na síti Limity přenosu o 98%montážních firema 80% provozovatelůsítí je přesvědčeno, že znečištění konektorů je hlavní příčina problémů na síti Macrobend loss from poor routing Defective splicing Damage to ferrule end face Damage to the optical connector Mistakes in attaching labels to the cable Poor polishing of the ferrule Contamination of the connector end face 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Cable Installer Network Owner

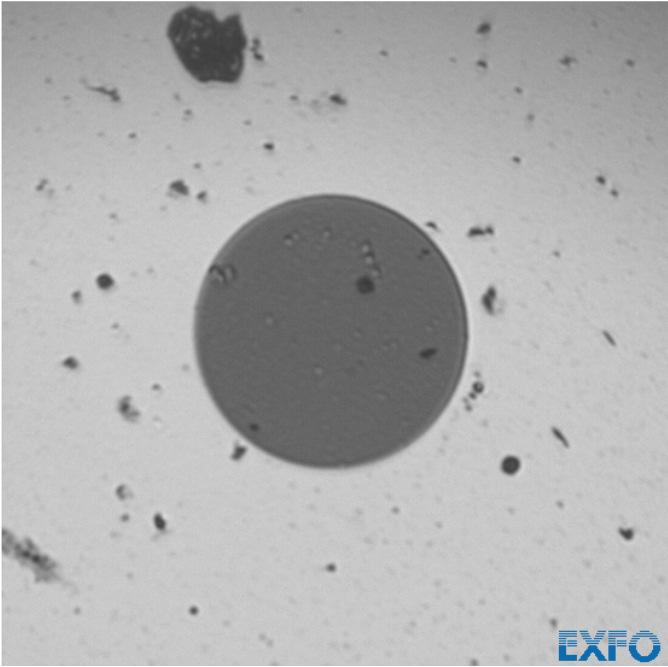

2 Optické konektory Spojení optických konektorů o Příklady nečistot: prach kapalina (IPA, vlhkost) mastnota o Příklady poškození: škrábance vrypy o Testování vlivu nečistoty konektoru na parametry trasy: - špinavý konektor -měření OTDR iolm - vložný útlum konektoru@1310nm 0,638 db -odraz na -31,5 db Spojení optických konektorů Inspekce optických konektorů o Testování vlivu nečistoty konektoru na parametry trasy: - konektor po vyčištění -měření OTDR iolm - vložný útlum 0,053 db -odraz na -55,9 db o Posouzení čistoty/kvality konektoru není jen tak o Měl bych tento konektor vyměnit/ vyčistit? o Jakvelkéjsouporuchy? Majívliv?

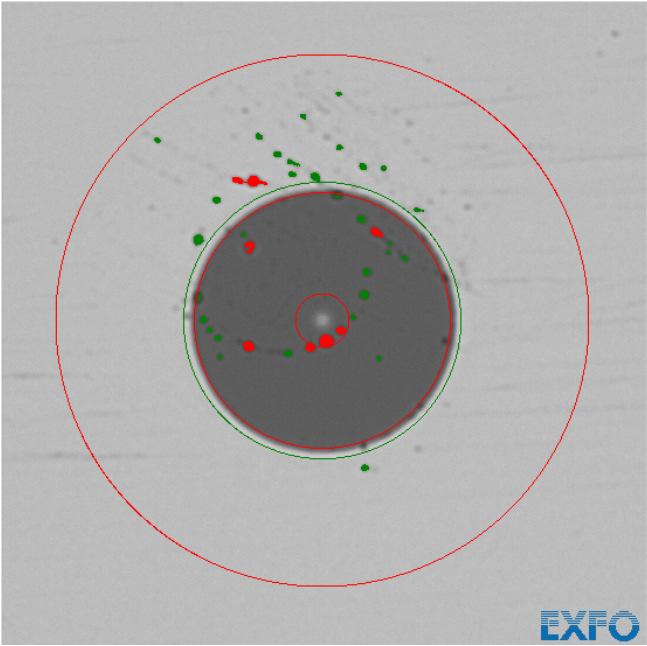

3 Standardy Standardy Požadavky jsou definovány standardy o Konektor je rozčleněn na zóny o Limity se liší podle typu konektoru a vlákna IEC Fiber-Optic Interconnecting Devices and Passive Components Basic Test and Measurement Procedures IPC Cleaning Methods and Contamination Assessment for Optical Assembly IEC zone sizes for PC polished connectors, multimode fibers Core 0-65 µm Cladding µm Adhesive µm Contact µm IEC zone sizes for polished connectors, singlemode non-dispersion shifted fiber, RL 45 db Core 0-25 µm Cladding µm Adhesive µm Contact µm Standardy o IEC MM SF PC ( , 1.0) o MANUAL SOLUTION o AUTOMATED SOLUTION videomikroskop a display + ConnectorMax2 software o Rozhoduje uživatel o Automatické vyhodnocení PASS-FAIL podle standardu

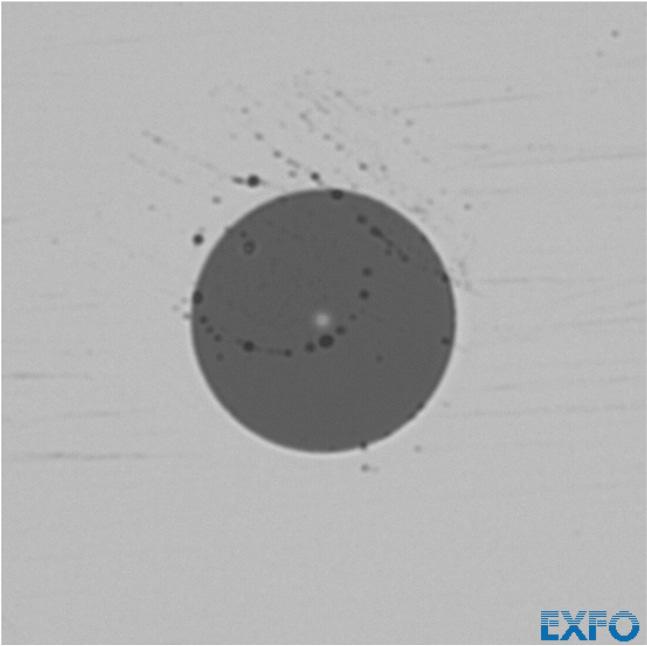

4 o MANUAL SOLUTION o AUTOMATED SOLUTION o Proč používat mikroskop s automatickým zaostřením AUTO-FOCUS???? Fail o Každý uživatel rozhoduje jinak o Okem nelze objektivně zhodnotit velikost nečistoty/defektu o Vždy stejné vyhodnocení o Software rozpozná i nejmenší škrábance a okamžitě porovná se standardem o Při špatném zaostření není možné rozpoznat nečistoty/defekty EXFO FIP-400B o Proč používat mikroskop s automatickým zaostřením AUTO-FOCUS? o Mikroskopy pro kontrolu optických konektorů na patchcordech i ve spojkách o Při použití AUTO-FOCUS je vždy zaostřeno na nejvyšší úroveň

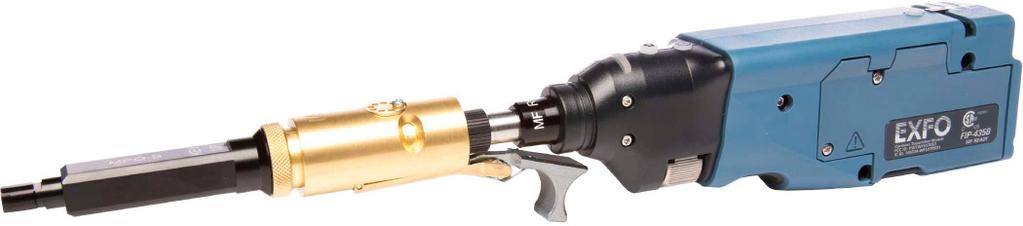

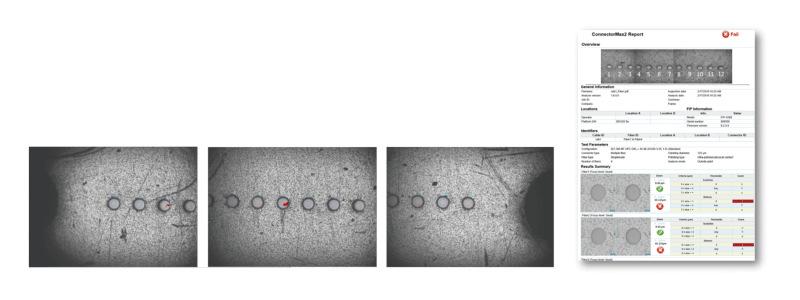

5 Inspekce multi-fiber optických konektorů Inspekce multi-fiber optických konektorů o Konektory pro až 32 vláken o Prostorově nenáročný o Leštění UPC/APC o Větší náchylnost na nečistoty než SF o EXFO-FIPT-MF o Rychlejši a pohodlnější obsluha o Inspekce a analýza všech vláken ve 3 krocích o Souhrný report děkujeme info@profiber.eu AKADEMIE VLÁKNOVÉ OPTIKY A OPTICKÝCH KOMUNIKACÍ PROFiber Networking CZ s.r.o. Mezi Vodami 205/ Praha 4 PROFiber Networking s.r.o. Bernolákova Trnava
