1 Technická zpráva nosné konstrukce 1. Úvodní část Výchozí podklady pro zpracování profesní části statika Dispoziční a stavební návrh vypracovaný pracovníky architektonického ateliéru Ježková Jaroš pod vedením ing. arch. Jaroše. Projektový podklad obsahuje zaměření a dispozici stávajícího uspořádání v místě plánované rekonstrukce podkrovních místností na úrovni 3. NP., dále pak nové dispoziční uspořádání kanceláří, pracoven a místností sociálního zařízení, archivu, respiria apod.. V rámci rozsáhlé rekonstrukce části 3.NP. dochází i k úpravě nosné konstrukce zastřešení, tj. příčného profilu krovu v částech mezi rohovými a mezilehlými věžemi a uspořádání některých prvků v prostorovém schematu zastřešení v rohové severozápadní věži, kde bude zřízen na úrovni 4.NP. nový archiv. V rámci předprojektové přípravy, tj. v rámci zpracování studie, byly provedeny rovněž sondy do stávajících konstrukcí zvýšené podlahy (úroveň nad stávajícími vaznými trámy) a do stávajících konstrukcí původní podlahy podkrovního prostoru. Jako samostatná, avšak nedílná součást projektové dokumentace je předkládáno řešení nového přístupového schodiště ke stávající, již zrekonstruované posluchárně rovněž na úrovni 4.NP. v jihovýchodní věži. Také v tomto prostoru bylo provedeno pracovníky architektonického ateliéru Ježková - Jaroš podrobné zaměření stávajícího stavu, a také zde byly provedeny sondy v rozhodujících místech. Součástí předaných podkladů je i projektová dokumentace nosné ocelové konstrukce zvýšené podlahy dotčené posluchárny. Tuto dokumentaci zpracovali pracovníci Ateliéru 6, Rokycanova čp. 30, Praha 3. Odpovědným zpracovatelem statické části byl v 07/1999 ing. Petr Dvořák. Poskytnutá dokumentace zahrnuje statický výpočet a výkresovou dokumentaci nosné smíšené konstrukce podia posluchárny. Závěry z tohoto statického (hodnoty reakcí stávajícího ocelového rámu) byly použity při výpočtu vnitřních sil v monolitické konstrukci nového schodiště. Předložená projektová dokumentace statické části projektu provedení stavby řeší stabilitu a způsobilost stávajících nosných konstrukcí ve vztahu k jejich zamýšleným úpravám a doplněním, a to v prostoru podkroví 3.NP., návrh nových nosných konstrukcí při zřízení nového schodiště v jihovýchodní věži. Projektová dokumentace je zpracována v rozsahu potřebném pro vydání stavebního povolení a následnou realizaci, které bude předcházet výběr dodavatele stavebních prací formou výběrového řízení. Situování Rekonstruované prostory jsou součástí objektu Přírodovědné fakulty University Karlovy v Praze, Albertov čp. 6. Objekt se nachází v katastrálním území Praha 2. Ing. L. Samek - AI pro statiku

2 2. Technický popis Rekonstrukce podkroví, Albertov čp Stávající nosné konstrukce - podkroví Prostory zasažené plánovanou rekonstrukcí jsou pro lepší orientaci v problému rozděleny pracovně na sekce A, B a C, tj. prostory mezi stávajícími rohovými a mezilehlými věžemi, dále pak se rekonstrukce přímo dotkne rohových věží - věže severozápadní a věže jihozápadní. Rekonstrukce zastřešení v sekci A již byla provedena v dřívější době. Úpravy v této části se týkají pouze dispozičního uspořádání kanceláří a sociálního zařízení. Lokální výškové úpravy podlah jsou řešeny násypy z lehkých materiálů a jsou zcela předmětem stavební části předkládané projektové dokumentace. Sekce B je situována mezi rohovou severozápadní a rohovou jihozápadní věží, sekce C pak mezi mezilehlou věží a rohovou severozápadní věží. V těchto sekcích jsou dále pro detailní orientaci v problému označeny jednotlivé pevné vazby krovu - v sekci C vazby C1 až C5, v sekci B vazby B1 až B8. Obdobné značení bylo v rámci této projektové dokumentace zavedeno též v severozápadní věži a částečně též ve věži jihozápadní. Pro potřeby této projektové dokumentace byl dále zaveden pro lepší orientaci ve výškových vztazích výchozí srovnávací vztah - +/- 0,000 = 14,810 m, tj. úroveň stávající podlahy v místnosti č Chodba. Konstrukce zastřešení jsou v těchto staticky řešených částech dvojího typu, v sekcích C a B je zřízen klasický sedlový vaznicový krov, v rohových věžích se pak jedná o prostorovou dřevěnou konstrukci charakteru krovu mansardového se stanovou střechou. Konstrukce zastřešení v částech B a C V linii stávající stavby mezi rohovými věžemi se jedná o klasický sedlový vaznicový krov na rozpětí (světlá vzdálenost obvodových nosných stěn) 10,20 m. Pevné vazby jsou realizovány cca po 4,00 m, a jsou sestaveny z kleštin profilu 2 x 80/160 mm, sloupků 160/160 mm v příčné rozteči 4,40 m, šikmých vzpěr 120/160 mm a spodních kleštin profilu 2 x 85/170 mm. Sloupky jsou osazeny na vazných trámech 210/300 mm osazených na obvodových zdech a podepřených na hlavě podélní vnitřní nosné zdi. Mezi plnými vazbami jsou v každém poli osazeny tři vazby mezilehlé. Krokve profilu 130/160 mm jsou osazeny na mezilehlých a krajních vaznicích jednotného profilu 160/180 mm. Směrem do ulice je krajní vaznice osazena do těsné blízkosti obvodové zdi objektu, na straně dvorní je tato vaznice osazena též jako mezilehlá ve vzdálenosti cca 2100 mm od vnitřního líce obvodového zdiva. Krokve jsou na této straně ukončeny pozednicí, která je uložena podél obvodového zdiva na vazných trámech. Na uliční straně jsou vždy přes dvě pole mezi mezilehlými vazbami realizovány klasické pultové vikýře. Jejich nosná konstrukce je klasická, rekonstrukce do jejich podoby nijak nezasáhne. Ing. L. Samek - AI pro statiku

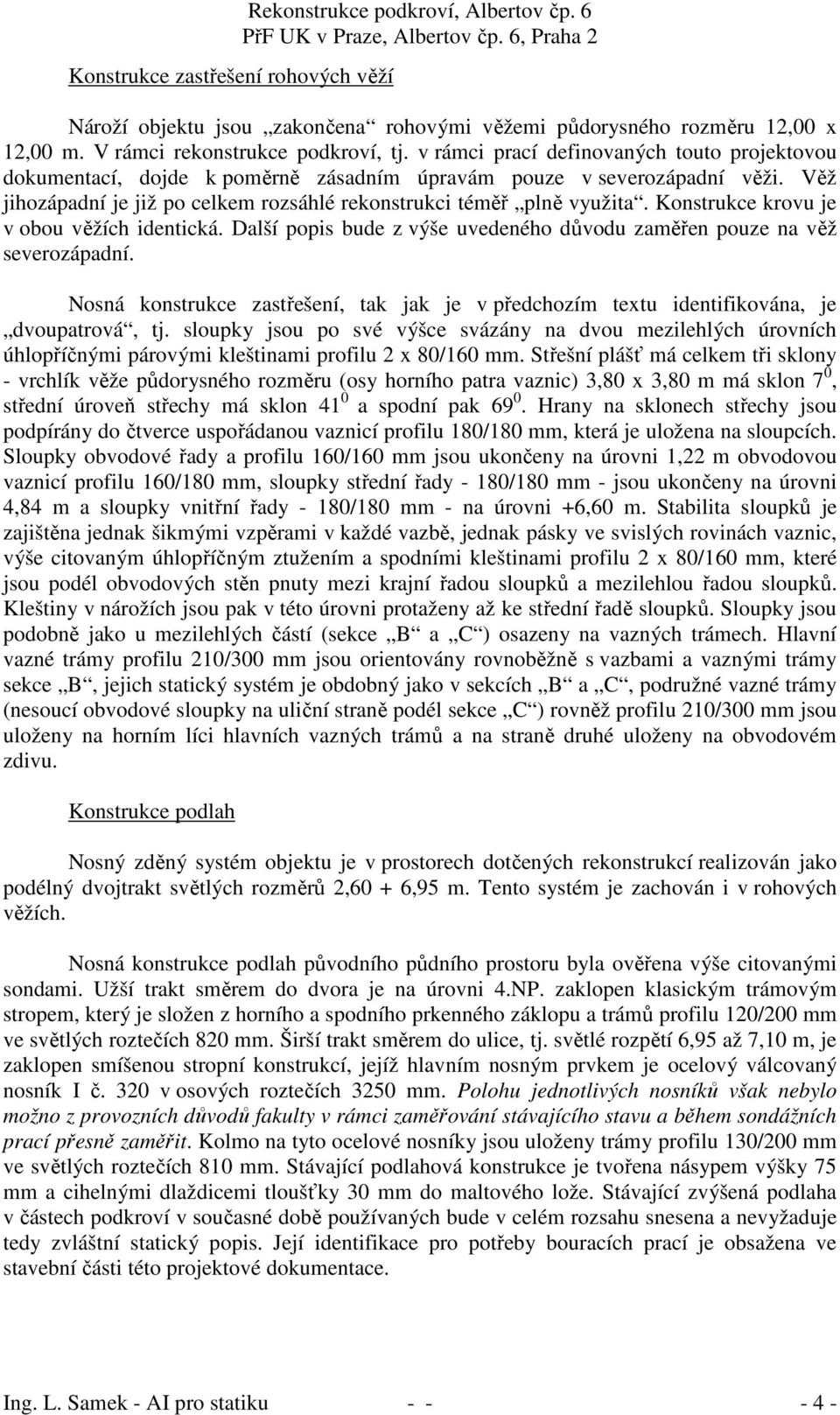

3 Konstrukce zastřešení rohových věží Rekonstrukce podkroví, Albertov čp. 6 Nároží objektu jsou zakončena rohovými věžemi půdorysného rozměru 12,00 x 12,00 m. V rámci rekonstrukce podkroví, tj. v rámci prací definovaných touto projektovou dokumentací, dojde k poměrně zásadním úpravám pouze v severozápadní věži. Věž jihozápadní je již po celkem rozsáhlé rekonstrukci téměř plně využita. Konstrukce krovu je v obou věžích identická. Další popis bude z výše uvedeného důvodu zaměřen pouze na věž severozápadní. Nosná konstrukce zastřešení, tak jak je v předchozím textu identifikována, je dvoupatrová, tj. sloupky jsou po své výšce svázány na dvou mezilehlých úrovních úhlopříčnými párovými kleštinami profilu 2 x 80/160 mm. Střešní plášť má celkem tři sklony - vrchlík věže půdorysného rozměru (osy horního patra vaznic) 3,80 x 3,80 m má sklon 7 0, střední úroveň střechy má sklon 41 0 a spodní pak Hrany na sklonech střechy jsou podpírány do čtverce uspořádanou vaznicí profilu 180/180 mm, která je uložena na sloupcích. Sloupky obvodové řady a profilu 160/160 mm jsou ukončeny na úrovni 1,22 m obvodovou vaznicí profilu 160/180 mm, sloupky střední řady - 180/180 mm - jsou ukončeny na úrovni 4,84 m a sloupky vnitřní řady - 180/180 mm - na úrovni +6,60 m. Stabilita sloupků je zajištěna jednak šikmými vzpěrami v každé vazbě, jednak pásky ve svislých rovinách vaznic, výše citovaným úhlopříčným ztužením a spodními kleštinami profilu 2 x 80/160 mm, které jsou podél obvodových stěn pnuty mezi krajní řadou sloupků a mezilehlou řadou sloupků. Kleštiny v nárožích jsou pak v této úrovni protaženy až ke střední řadě sloupků. Sloupky jsou podobně jako u mezilehlých částí (sekce B a C ) osazeny na vazných trámech. Hlavní vazné trámy profilu 210/300 mm jsou orientovány rovnoběžně s vazbami a vaznými trámy sekce B, jejich statický systém je obdobný jako v sekcích B a C, podružné vazné trámy (nesoucí obvodové sloupky na uliční straně podél sekce C ) rovněž profilu 210/300 mm jsou uloženy na horním líci hlavních vazných trámů a na straně druhé uloženy na obvodovém zdivu. Konstrukce podlah Nosný zděný systém objektu je v prostorech dotčených rekonstrukcí realizován jako podélný dvojtrakt světlých rozměrů 2,60 + 6,95 m. Tento systém je zachován i v rohových věžích. Nosná konstrukce podlah původního půdního prostoru byla ověřena výše citovanými sondami. Užší trakt směrem do dvora je na úrovni 4.NP. zaklopen klasickým trámovým stropem, který je složen z horního a spodního prkenného záklopu a trámů profilu 120/200 mm ve světlých roztečích 820 mm. Širší trakt směrem do ulice, tj. světlé rozpětí 6,95 až 7,10 m, je zaklopen smíšenou stropní konstrukcí, jejíž hlavním nosným prvkem je ocelový válcovaný nosník I č. 320 v osových roztečích 3250 mm. Polohu jednotlivých nosníků však nebylo možno z provozních důvodů fakulty v rámci zaměřování stávajícího stavu a během sondážních prací přesně zaměřit. Kolmo na tyto ocelové nosníky jsou uloženy trámy profilu 130/200 mm ve světlých roztečích 810 mm. Stávající podlahová konstrukce je tvořena násypem výšky 75 mm a cihelnými dlaždicemi tloušťky 30 mm do maltového lože. Stávající zvýšená podlaha v částech podkroví v současné době používaných bude v celém rozsahu snesena a nevyžaduje tedy zvláštní statický popis. Její identifikace pro potřeby bouracích prací je obsažena ve stavební části této projektové dokumentace. Ing. L. Samek - AI pro statiku

4 Nové kanceláře podél uliční fasády budou mít novou podlahu osazenou nad úrovní vazných trámů, kanceláře podél dvorní fasády pak na úrovni nové nosné trámové konstrukce, na této úrovni bude též situována hlavní komunikační trasa - chodba Stávající nosné konstrukce - nové schodiště Stávající kamenné schodiště v jihozápadní věži je v současné době realizováno pouze do úrovně +9,890 m, tj. do úrovně 2.NP. Jedná se o klasické dvouramenné schodiště s mezipodestami na konstrukční výšku danou úrovněmi stávajících podlaží. Ramena mají šířku 1300 mm a jsou bočně vetknuta do schodišťových zdí. Hlavní podesty a mezipodesty jsou železobetonové. Stávající koncová podesta na úrovni 2.NP. je zakončena monolitickým trámem, který má celkovou výšku 440 mm a šířku 200 mm. Výztuž nebyla v rámci předprojektové přípravy diagnostikována. Budoucí schodišťový prostor v úrovni 3. i 4.NP. je v současné době plně zastropen Nové konstrukce zvýšené podlahy - podkroví V rámci rekonstrukce podkrovních prostor v sekcích C a B, jakož i na stejné úrovni v severozápadní a částečně i jihozápadní věži, bude realizována nová konstrukce zvýšené podlahy. Pro její statický návrh byly použity základní ustanovení příslušných norem o užitných zatíženích. Podlahy komunikačních prostor-chodeb a zasedacích místností jsou navrženy na normovou hodnotu 3,0 kn/m 2, podlahy kanceláří na normovou hodnotu 2,0 kn/m 2 a podlahy archívů na normovou hodnotu 4,0 kn/m 2. Na základě těchto výchozích údajů bude v celém půdorysu zvýšené podlahy realizována nová nosná konstrukce tak, aby překlenula stávající vazné trámy krovu. Tyto trámy budou v rámci sekcí C a B zkráceny za vnitřní mezilehlou podporou směrem k dvorní fasádě (nad vnitřní podélnou nosnou zdí) a v rámci celého ponechaného pole budou zesíleny oboustrannými příložkami 50/150 mm, které budou zároveň sloužit jako úložné konzoly pro jednotlivé podlahové trámky. Podružné vazné trámy ve věžích budou sneseny na stejnou úroveň jako vazné trámy hlavní. Horní líc ponechaných částí vazných trámů, stávajících vazných trámů a snesených vazných trámů ve věžích bude nivelačně srovnán na jednotnou výškovou úroveň +0,400 m, tj. na absolutní výškovou úroveň 15,210 m!! V případě větší odchylky ve výškovém uložení některého z trámů je možno tuto úroveň v rámci autorského dozoru upravit. Nová nosná konstrukce zvýšené úrovně podlahy v prostoru podkroví je navržena ze dvou vrstev dřevoštěpkových desek označení OSB 3 v tloušťkách mm. První nosná vrstva tloušťky 22 mm bude k nosnému dřevěnému roštu, jehož součástí budou i upravené vazné trámy, šroubována pomocí vrutů, popř, přibíjena pomocí hřebíků (rozteče a provedení jsou uvedeny v technologickém podkladu výrobce). Rozměry jednotlivých desek první nosné vrstvy vycházejí ze stávající dispozice vazných trámů a navazujících nových podlahových trámků. Jejich četnost a variabilita je patrna z přiloženého výkazu materiálu. Druhá vrstva tloušťky 12 mm bude celoplošně lepena střídavě přes spáry dolní vrstvy. Rozteče podpor (omítaných trámků profilu 80/140 resp. 120/140 cm, v místech ocelových příložek vazných trámů 120/120 mm) jsou přizpůsobeny výrobním rozměrům desek x 2500 mm s omezením dispozičního uspořádání podlahy a jejího zatížení. Profil nosných trámků je odvislý od rozpětí podpor a zatížení, které na nich bude soustředěno. Jako podpory jsou kromě zesílených vazných trámů též navrženy nosné zídky (dozdívky Ing. L. Samek - AI pro statiku

5 z materiálu Ytong) tloušťky 200 resp. 100 mm. Zdivo tloušťky 200 mm je navrženo jako hlavní příčná podpora zvýšené podlahy, a bude realizováno na horních přírubách stávajících podlahových nosnících I č Vzájemné rozmístění vazných trámů a těchto hlavních příčných podezdívek vymezuje profil podélných podlahových trámků. Vzhledem k tomu, že není známa přesná poloha stávajících nosníků I č. 320, bude během realizace velice důležité jejich odhalení. Na základě takto získaných údajů bude s konečnou platností potvrzeno či upraveno navržené řešení v jednotlivých polích. Klasické řešení je patrno z výkresové dokumentace ve většině vymezených polí, extrémní řešení je patrné z řešení polí C3 - C4, resp. B5 - B6. Zde jsou použity zesílené profily - trámky 120/180 mm, resp. 160/180 mm. Horní líc všech podpůrných zídek, horní líc nosných trámků a upravený horní líc vazných trámů vytvoří jednotnou rovinu pro položení podlahové konstrukce. Druhá úroveň nové podlahy (výšková kóta +3,377 m) bude realizována pouze v severovýchodní věži na půdoryse vymezeném středními mezilehlými stávajícími sloupky. Za účelem realizace nové podlahy archivu budou do stávající konstrukce věže vsazeny nové párové kleštiny profilu 2 x 100/220 mm po obvodě podlahy, resp. 2 x 140/220 mm v poli podlahy archivu. Tyto nosníky budou kotveny pomocí svorníkového spoje ke stávajícím sloupkům věže. V místě realizace nového schodiště bude nutno z konstrukčních důvodů vložit dva nové sloupky profilu 140/180 mm. Jeden, ve vazbě V2, bude dotažen až ke spodnímu líci mezilehlé vaznice v této vazbě, druhý, ve vazbě V3 bude ukončen v rovině pokládky podlahových desek. Založení těchto sloupků je navrženo na ocelovém válcovaném nosníku HE-B č. 160, ke kterému budou kotveny pomocí ocelových botek a svorníků M14 - viz detail ve výkresové dokumentaci. Kolmo na párové nosníky podlahy budou osazeny jednoduché nosníky podlahové profilu 140/220 mm, na které bude přibíjena nová podlaha. Jejich přípoj bude řešen pomocí ozubu, který ještě bude podložen příložkou 60/120 mm. Vše bude spojováno závitovými tyčemi Js 20 mm, popř. typovými oboustrannými svorníky M20-4D. Nová nosná konstrukce podlahy archivu v prostoru severozápadní věže je navržena ze dvou vrstev dřevoštěpkových desek označení OSB 3 v tloušťkách mm. První nosná vrstva tloušťky 25 mm bude k nosnému dřevěnému roštu šroubována pomocí vrutů, popř. přibíjena pomocí hřebíků (rozteče a provedení jsou uvedeny v technologickém podkladu výrobce). Rozměry jednotlivých desek první nosné vrstvy vycházejí z navržené dispozice podlahových trámků. Jejich četnost a variabilita je patrna z přiloženého výkazu materiálu. Druhá vrstva tloušťky 22 mm bude celoplošně lepena střídavě přes spáry dolní vrstvy. Přístupové schodiště je celodřevěné schodnicové a jeho detailní řešení je uvedeno ve stavební části projektové dokumentace. Jeho výroba bude zadána jako subdodávka u specializované truhlářské firmy. Rozmístění jednotlivých nosných prvků podlahy, způsob osazení desek nosného systému podlahy na stávající vazné trámy, jakož i označení jednotlivých desek první nosné vrstvy je patrné z přiložené výkresové dokumentace a z přiloženého výkazu materiálu Nové konstrukce zastřešení včetně úprav konstrukcí stávajících Krovy sekcí C a B Nové dispoziční uspořádání půdního prostoru v sekcích C a B si vyžádá poměrně značné zásahy do stávajících nosných konstrukcí zastřešení, které budou mít ve finále na Ing. L. Samek - AI pro statiku

6 svědomí změnu stávající geometrie příčného profilu krovu. Na straně do dvora bude nadezděna obvodová zeď a sklon stávajících krokví profilu 130/160 mm na této straně bude upraven z původních 34 0 na nových 15,8 0. Veškeré prvky pevných i mezilehlých vazeb budou na této straně krovu demontovány. Upravovaná pevná vazba bude doplněna novým sloupkem profilu 160/180 mm, novou krokví profilu 130/160 mm a příhradovou konstrukcí mezi novou vaznicí a novou kleštinou profilu 2 x 80/180 mm. Sloupky budou osazeny na stávající vazné trámy mimo rovinu vymezenou stávajícími komínovými tělesy. Příhradová konstrukce bude obsahovat vrcholový a mezilehlý sloupek profilu 100/130 mm a diagonálu stejného profilu. Na dvorní straně pevné vazby si změna v její geometrii vyžádá zesílení spodní části šikmé vzpěry oboustrannými příložkami profilu 40/160 mm a především zesílení v uložení vazného trámu do obvodového zdiva. Zde jsou navrženy oboustranné ocelové příložky UE č. 200 s pěticí oboustranných svorníků M20. Příložky budou zataženy do stávajícího zdiva, kde budou řádně podezděny a obezděny. Mezilehlé vazby budou doplněny novou krokví profilu 130/160 mm a párovou kleštinou profilu 2 x 60/160 mm včetně vrcholového sloupku 100/130 mm. Řešení spojů ve všech vazbách je naznačeno v přiložené výkresové dokumentaci, jeho detailní provedení podléhá vypracování výrobní dokumentace. Dvě snesené mezilehlé vaznice na dvorní straně krovu budou nahrazeny vaznicí jednou, a to profilu 180/200 mm. Její profil je navržen tak, aby se obešel bez pásků. Na základě této skutečnosti je bezpodmínečně nutné, aby výrobní spoje byly realizovány výhradně na hlavách nových sloupků a jejich provedení zajišťovalo statické působení vaznice jako spojitého nosníku. Nový tvar krovu sekce C je přímo napojen na krov mezilehlé věže. Zde bude řešeno nové úžlabí - krokev 140/180 mm. Napojení na severozápadní věž zůstává v původním tvaru, tj. stávající pevná vazba C5 je nově řešena jako vazba přechodová. Do této vazby bude pouze mezi stávající a novou krokev vložena nová kleština profilu 2 x 60/160 mm. Schéma přechodové vazby zůstává jinak nezměněno. Do mezilehlých vazeb v poli C5 - V1 budou nově vloženy párové kleštiny 2 x 60/160 mm a vrcholový sloupek 100/130 mm. Nový tvar krovu sekce B je zase přímo napojen na krov rohové jihozápadní věže. Zde bude opět řešeno nové úžlabí - krokev 140/180 mm. Napojení na severozápadní věž zůstává v původním tvaru, tj. stávající pevná vazba B1 bude mít i nadále původní tvar, vazba B2 je už řešena celá v nové geometrii. Mezilehlá vazba v tomto poli je doplněna tak, aby vytvořila vazbu přechodovou. Přechod ve střešních rovinách na dvorní straně je zde realizován pomocí boční štítové zdi, vloženého mezilehlého sloupku profilu 160/160 mm a vložené nové krokve 130/160 mm. Do všech stávajících vazeb v poli B1 - B2 budou vloženy nové kleštiny profilu 2 x 60/160 mm. První upravená mezilehlá vazba v tomto poli bude doplněna kleštinou profilu 2 x 80/180 mm. Nová vaznice bude zatažena až do nového štítového zdiva, které bude provedeno na vložený ocelový válcovaný nosník HE-B č Krov severozápadní věže Ze statického hlediska je nejzávažnějším zásahem do nosné konstrukce krovu věže mezi částmi B a C umístění archivu na úrovni 5.NP., tj. přibližně na první úrovni úhlopříčného zavětrování konstrukce krovu věže. Nosná konstrukce nové vestavěné podlahy na výškové úrovni +3,377 m je popsána podrobně v předchozích kapitolách této technické zprávy. Realizace vestavěné konstrukce si vyžádá poměrně velké zásahy do stávajícího Ing. L. Samek - AI pro statiku

7 nosného systému věže. V prvé řadě bude nutno zesílit stávající vazné trámy ve vazbách S3 a S4, a to jak v místě uložení trámu na obvodovém zdivu, tak i v místě mezilehlé podpory vazného trámu. Zesílení bude provedeno obdobně, jak je to popsáno u vazných trámů ve vazbách stávajícího krovu v sekcích C a B. Opět jsou zde navrženy oboustranné ocelové příložky UE č. 200 s pěticí (uložení na obvodovou zeď), resp. šesticí (mezilehlá podpora) oboustranných svorníků M20. Krajní příložky budou zataženy do stávajícího zdiva, kde budou řádně podezděny a obezděny, mezilehlé příložky budou řádně podezděny. V další fázi budou v těchto vazbách odstraněny šikmé vzpěry a nahrazeny vzpěrami stejnými, ale odlišného uspořádání. Navíc bude základní profil 150/180 mm na jedné straně (uliční fasáda podél sekce B ) zesílen ve spodní části oboustrannými příložkami 50/180 mm. V rovině osazení nové nosné konstrukce podlahy archivu bude odstraněno stávající úhlopříčné zavětrování profilu 2 x 80/160 mm. Jeho působení bude nahrazeno právě novou roštovou konstrukcí nové podlahy archívu. V zhledem k zajištění potřebné minimální světlé výšky nové místnosti bude též nutno odstranit křížové zavětrování věže v úrovni druhého patra obvodové vaznice. Jako nosná konstrukce nového podhledu archivu bude realizován základní zavětrovací kříž profilu 2 x 80/160 mm (možno vyrobit z demontovaného kříže), který bude doplněn klasickými kleštinami profilu 2 x 60/140 mm. Tyto kleštiny budou montovány do shodné úrovně, jako bude realizována spodní úhlopříčka nového zavětrování - tedy spodní líc nového roštu podhledu bude mít výškovou úroveň +5,700 m. Po provedení výše popsaných úprav bude zkrácen středový vrcholový sloupek. Další náležitosti jsou patrné z přiložené výkresové dokumentace, zejména z příčného řezu F-F a půdorysu se skladbou krovu sekce C, a nevyžadují zvláštní popis Nové konstrukce schodiště Návrh nového schodiště byl vytvořen na základě konzultací s investorem a na základě možností, které poskytují dotčené nosné konstrukce. Obecně lze konstatovat, že se jedná o dvouramenné klasické železobetonové deskové schodiště s nabetonovanými stupni. Mezi 2. a 3.NP. mají ramena a mezipodesta šířku 1300 mm, mezi 3. a 4.NP. pak 1100 mm. Nástupní rameno v úrovni 2.NP. bude založeno na ocelovém svařenci profilu 2 x UE č. 240, který bude uložen do předem vysekaných kapes ve stávajícím zdivu bočních schodišťových stěn. Jeho průhyb bude eliminován pomocí trnů z betonářské výztuže, které budou fixovány cementovým pojivem do vrtaných kanálků v boku stávajícího trámu hlavní podesty na stejné úrovni. Ramena i mezipodesta mají jednotnou tloušťku 140 mm, mezipodesta DB4 je uložena do předem vysekaných drážek ve zdivu bočních schodišťových stěn - je tedy pnuta příčně na směr navazujících ramen. Stávající stropní konstrukce v zájmovém prostoru schodiště v úrovni 3.NP. (-4,920 m) bude vybourána v celém rozsahu vymezeném schodišťovým prostorem a nahrazena novou monolitickou hlavní podestou DB3 šířky 1600 mm a tloušťky 160 mm. Také tato konstrukce bude pnuta do bočních stěn. Mezipodesta DB2 na výškových úrovních -2,415 m a -2,100 m je z dispozičních důvodů lomená. Jsou na ní uloženy dva stupně. Příčně pnutá konstrukce má tloušťku 200 mm, nástupní rameno k této podestě má tloušťku 140 mm, výstupní rameno pak 120 mm. Toto koncové rameno nového schodiště je přerušeno monolitickým trámem T2 profilu 200 x 350 mm, na kterém bude založena stávající ocelová konstrukce podia posluchárny. Svým působením nahradí tento trám stávající ocelový nosník výše citované nosné ocelové konstrukce podia. Tento nosník profilu I č. 200 bude Ing. L. Samek - AI pro statiku

8 demontován, stávající sloupek svařovaného profilu 2 x U č. 100 nastaven ve stejném profilu a přes patní plech tl. 8 mm pomocí dvou kotev Hilti založen na trámu T2. Koncové rameno bude ukončeno v úrovni stávající podlahy posluchárny na trámu T1, který zároveň ponese ocelový lomený nosník profilu I č Tento nosník bude základem pro realizaci nové dělící sádrokartonové příčky mezi posluchárnou a schodišťovým prostorem. Tvar lomeného nosníku bude kopírovat stávající tvar nosného ocelové rámu podia posluchárny - viz projektová dokumentace citovaná v úvodních statích této technické zprávy.. Zásahy do nosné konstrukce podia posluchárny budou probíhat za zvýšených bezpečnostních opatření a v době, kdy bude posluchárna mimo provoz. Stávající rám je nutno v době mezi odstraněním stávajícího nosníku I č. 200 a aktivací nové podpory rámu - trámu T2 - řádně podepřít. V opačném případě hrozí vznik nadměrných deformací ve stávající konstrukci. Betonové monolitické schodiště bude betonováno pomocí transportního betonu B20 vyztuženého betonářskou ocelí Roxor v sortimentu dle přiloženého výkazu materiálu. Stupně budou nabetonovány pomocí betonu B15 a obloženy žulou dle stavební části této projektové dokumentace. Při realizaci nových dveřních otvorů, které budou situovány v úrovni posledního stupně nového schodiště, dojde ke kolizi se stávajícím železobetonovým věncem. Vzhledem k tomu, že během přípravných prací nebylo možno z provozních důvodů fakulty provézt diagnostická měření za účelem zjištění množství a kvality použité výztuže v tomto věnci, doporučuji následující postup. Během bouracích prací se provedou dvě sekané sondy do železobetonového profilu v místě budoucího dveřního otvoru ve stávajícím zdivu. Jedna sonda se provede z horního líce průřezu, druhá z jeho boku. Na základě zjištěných skutečností (vyhodnocení za účasti pracovníka provádějícího autorský dozor) se provedou práce, které zabezpečí snížení monolitického profilu z dnešních 350 mm na nových 150 mm, a to při zachování původního účelu, za kterým byl monolitický profil realizován. popis. Další náležitosti jsou patrné z přiložené výkresové dokumentace a nevyžadují zvláštní 3. Závěrečná ustanovení Jakékoliv odchylky či úpravy zejména nosných konstrukcí od této projektové dokumentace je bezpodmínečně nutné projednat s jejím zpracovatelem či pracovníkem provádějícím autorský dozor. Při realizaci a montáži navrženého řešení je nutno dodržovat všechny příslušné bezpečnostní předpisy. Dále je nutné neustále kontrolovat rozměry stávajících konstrukcí a tyto hodnoty porovnávat s hodnotami uvedenými v této projektové dokumentaci. Případné odchylky budou řešeny průběžně v rámci autorského dozoru. Hradešín, dne 29. listopadu 2010 Ing. L. Samek - AI pro statiku
