Popis driveru pro připojení ústředny EZS INTEGRA 128 k systému Control4

Transkript

1 Popis driveru pro připojení ústředny EZS INTEGRA 128 k systému Control4 Obsah 1. Úvod Možnosti driveru... 2 Verze FW ústředny Instalace Instalace jednotlivých zařízení Konfigurace ústředny a převodníku RS232/TCP Nahrání driveru na PC Přidání driveru do projektu Licencování Nastavení parametrů driveru (Properties) Obsah záložky Documentation Obsah záložky LUA (výstup z programu) Vytvoření Connections (Control A/V) Vytvoření Connections (Network) -připojení driveru k převodníku RS232/TCP Ovládání Driveru Vyvolání uživatelského ovládacího rozhraní (klávesnice) v Composeru Pro Režimy zapínání střežení Volby driveru v sekci Programming v programu ComposerPro... 9 UPOZORNĚNÍ závislosti na nastavení ústředny Vnitřní proměnné Driveru Driver Variables Chybová hlášení a signalizace chybových stavů

2 1. Úvod Driver umožňuje připojit ústřednu INTEGRA 128 k systému Control4, a tak umožnit využití jejích čidel a stavů pro automatizaci procesů, stejně tak driver zpřístupňuje výstupy na ústředně pro systém Control4 a umožňuje jejich ovládání (a zařízení na nich připojených) ze systému Control4. 2. Možnosti driveru 1. Umožňuje připojit ústředny zabezpečovacího systému INTEGRA k systému Control4 po síti LAN 2. Vstupy a výstupy ústředny jsou k dispozici systému Control4 pro vyhodnocení a ovládání 3. Systému control4 jsou signalizovány stavy Střežení zapnuto/ Střežení vypnuto/poplach 4. Ovládací klávesnice ústředny je k dispozici na grafických ovládacích zařízeních Control4 (dotykové panely, iphone, ipad, Android, TV,PC..) 5. Podporuje Zapnutí/Vypnutí střežení volitelnou akcí ze systému Control4 6. Podporuje dva režimy zastřežení Částečné (Home) a Plné (Away) 7. Monitorování a ovládání ústředny pomocí skriptů v sekci Programming (indikace změny stavů vstupů (zón) a výstupů Verze FW ústředny Ústředna musí mít firmware verze 1.06 a vyšší 3. Instalace 3.1. Instalace jednotlivých zařízení Pro připojení ústředny INTEGRA 128 k systému Control4 jsou zapotřebí následující moduly: 1. Satel INT-RS modul sériového portu Tento modul je součástí instalace zabezpečovací ústředny a měl by být instalován firmou zodpovědnou za instalaci zabezpečovacího systému. Podrobné instrukce k instalaci modulu INT-RS najdete v jeho manuálu. 2. Převodník RS232/TCP (Ethernet) Tento převodník slouží k připojení sériového portu modulu INT-RS do počítačové sítě LAN přes kterou pak ústředna komunikuje s driverem nahraným v systému Control4. Je možno použít převodníky různých výrobců. Doporučené a otestované jsou převodníky: ATC-2000 TCP/IP TO RS-232/422/485 CONVERTER MODEL LANTRONIX UDS 100 nebo UDS100B GNOME (Lantronix XPort) 2

3 Blokové schéma připojení ústředny INTEGRA 128 k systému Control4: POZNÁMKA: Před zahájením konfigurace se ujistěte, jsou-li všechny moduly a zařízení řádně připojeny Konfigurace ústředny a převodníku RS232/TCP Po nainstalování a ústředny INTEGRA 128 a všech připojovacích modulů je možno přistoupit ke konfiguraci jednotlivých zařízení. Nastavení modulu sériového portu Satel INT-RS Nastavení: Funkce 2 - DIP-switche 8..4 = ( režim integrace) Port RS-232 modulu musí mít nastaveny parametry 19200/8/1/N. Modulu má na sériovém portu konektor Cannon DB 9 samec (DB9-male) Tento modul by měl být instalován a nakonfigurován firmou zodpovědnou za instalaci zabezpečovacího systému. Podrobné instrukce ke konfiguraci modulu INT-RS najdete v jeho manuálu. 3

4 Po nastavení parametrů modulu INT-RS je možno nastavit parametry převodníku RS232/TCP: 1. Připojte se k modulu pomocí konfiguračního SW nebo z WWW prohlížeče (IP adresu převodníku buď nastavíte, nebo zjistíte v jeho dokumentaci nebo v nastavení routeru sekce DHCP, nebo u správce sítě). 2. Nastavte následující parametry: Číslo TCP portu (Connection Port): DHCP: Vypnuto (Off), nastavena musí být statická IP adresa, maska sítě, gateway a DNS Rychlost sériového portu: Počet data bitů: 8 Parita: Bez parity Počet Stop bitů: 1 Řízení toku dat (Flow Control): Žádné Connection timeout: 0 (žádný) Udržování spojení (Keep Alive Check): Vypnuto Příklad parametrů pro převodník ATC-2000 TCP/IP TO RS-232/422/485 CONVERTER MODEL Nahrání driveru na PC Soubor driveru securitysystem_ip_satel_integra.c4i nahraje do adresáře DRIVERS. Najdete jej je na svém PC v složce MyDocuments Control4 Drivers. Restartujte Composer Pro Přidání driveru do projektu V programu ComposerPro najdete driver v menu System design záložce Search, podle kritérií hledání typ zařízení (Device Type) Security System, výrobce (Manufacturer) Satel, Model Satel Integra. Přidejte driver do stromu zařízení projektu. Příklad okna s výběrem driveru pro ústřednu Satel Integra. 4

5 Po přidání driveru do projektu a označení driveru se v menu System Design záložce Properties zobrazí následující okno s parametry: 3.5. Licencování U licencované verze driveru si zakupte licenční klíč u dodavatele nebo výrobce driveru (licencovaný na MAC adresu jednotky, na které běží Director ) a zadejte jej do pole License Key. Driver bude fungovat pouze je-li zadán platný licenční klíč a jeho platnost je potvrzena v poli License Status textem Valid License Key. Po zadání platného licenčního klíče je možno zadávat další parametry Nastavení parametrů driveru (Properties) Director MAC: Zobrazuje MAC adresu řídící jednotky, na které běží SW modul Director, na kterou se driver pokusí se nalicencovat. Director Version: Verze firmware řídící jednotky, na které běží modul Director. Driver Version: Číslo verze použitého driveru. License Status: Ukazuje stav platnosti licenčního klíče. License Key: Pole do kterého se zadává licenční klíč. Number of Inputs: Počet vstupů (zón/poplachových smyček) na zabezpečovací ústředně, se kterými má systém Control4 pracovat (může být méně než je na ústředně ve skutečnosti k dispozici). Number of Outputs: Počet výstupů na zabezpečovací ústředně, se kterými má systém Control4 pracovat (může být méně než je na ústředně ve skutečnosti k dispozici) Home Mode Zones: Určuje které zóny/poplachové smyčky budou zapnuty do střežení, je-li vydán povel pro Částečné zapnutí/armed at home. Např. na noc zůstává li uživatel doma, je zapnuto střežení jen v přízemí, v prvním patře jsou zóny vypnuty. Zóny se zadávají čísly zón oddělené mezerami, například Connection status: Stav připojení driveru ke komunikačnímu převodníku (Connected/Not conected). Security status: Stav zabezpečovací ústředny (Střeží/Vypnuto ). 5

6 3.7. Obsah záložky Documentation Obsahuje odkaz na výrobce driveru a základní informace o nastavení (anglicky) Obsah záložky LUA (výstup z programu) V záložce Lua,v okně Lua Output driver zobrazuje požadované výstupní data (diagnostika, stav apod.) 3.9. Vytvoření Connections (Control A/V) Po základní konfiguraci je možno připojit vizualizační ikony /driverů. Na vstupy ústředny se připojují vizualizačních ikony/drivery pomocí Connection typu Control (např. čidla snímače, tlačítka). Výstupy z ústředny jsou reprezentovány pomocí Connections typu Relé, na ně se připojují požadované ikony/drivery, pomocí kterých je pak možno sledovat a měnit stav jednotlivých výstupů. Přetažením vytvořte Connection mezi vybranou ikonou zařízení a zvoleným vstupem/výstupem. Po provedení Refresh Navigators (ShiftF5) je možno sledovat stavy vstupů, a sledovat stavy výstupů a měnit stav jednotlivých relé. POZNÁMKA: Pro ovládání a vizualizaci stavu svítidel připojených na výstupy ústředny, je možno napojit na výstup z ústředny driver typu Relay Light Seznam použitých prvků na vstupech (čidla, snímače, tlačítka ) a výstupů (zámky, svítidla, čerpadla ) obvykle získáte u firmy, která instalovala zabezpečovací systém. Příklad okna s vytvořenými Connections. 6

7 3.10. Vytvoření Connections (Network) -připojení driveru k převodníku RS232/TCP Po vytvoření Control A/V connections je možno připojit k driveru modul převodníku RS232 /TCP zadáním jeho IP adresy v sekci Connections záložce Network. Po zadání IP adresy převodníku RS232 /TCP ji potvrďte kliknutím na Close. Příklad okna pro zadání IP adresy: Úspěšné připojení je signalizováno v Properties v poli Connection status zobrazením textu Connected. V případě že nedojde k připojení: 1. Zkontrolujte správnost IP adresy. 2. Příkazem Ping z příkazové řádky zkontrolujte dostupnost převodníku RS232 /TCP v síti. 3. Zkontrolujte nastavení parametrů převodníku RS232 /TCP z jeho WWW rozhraní. 4. Ovládání Driveru 4.1. Vyvolání uživatelského ovládacího rozhraní (klávesnice) v Composeru Pro Po přidání driveru do projektu a připojení ústředny převodníkem RS232/TCP je možno v programu ComposerPro vyvolat kliknutím přímo na ikonu driveru virtuální klávesnici ze které je možno ústřednu ovládat. Klávesnice obsahuje kromě znaků číslic, *, # i dvě tlačítka pro volbu režimu zapnutí střežení HOME (částečné zapnutí střežení) a AWAY(plné zapnutí střežení). Na horním okraji jsou tři stavové indikátory. Klávesnice se používá stejně jako standardní klávesnice Satel. Po zadání kódu a stisku # se provede příslušná akce (je-li kód správný). Je-li zapnuto střežení, zadání správného kódu způsobí vypnutí střežení. V systému Control4 není třeba zadávat žádné další uživatelské kódy. 7

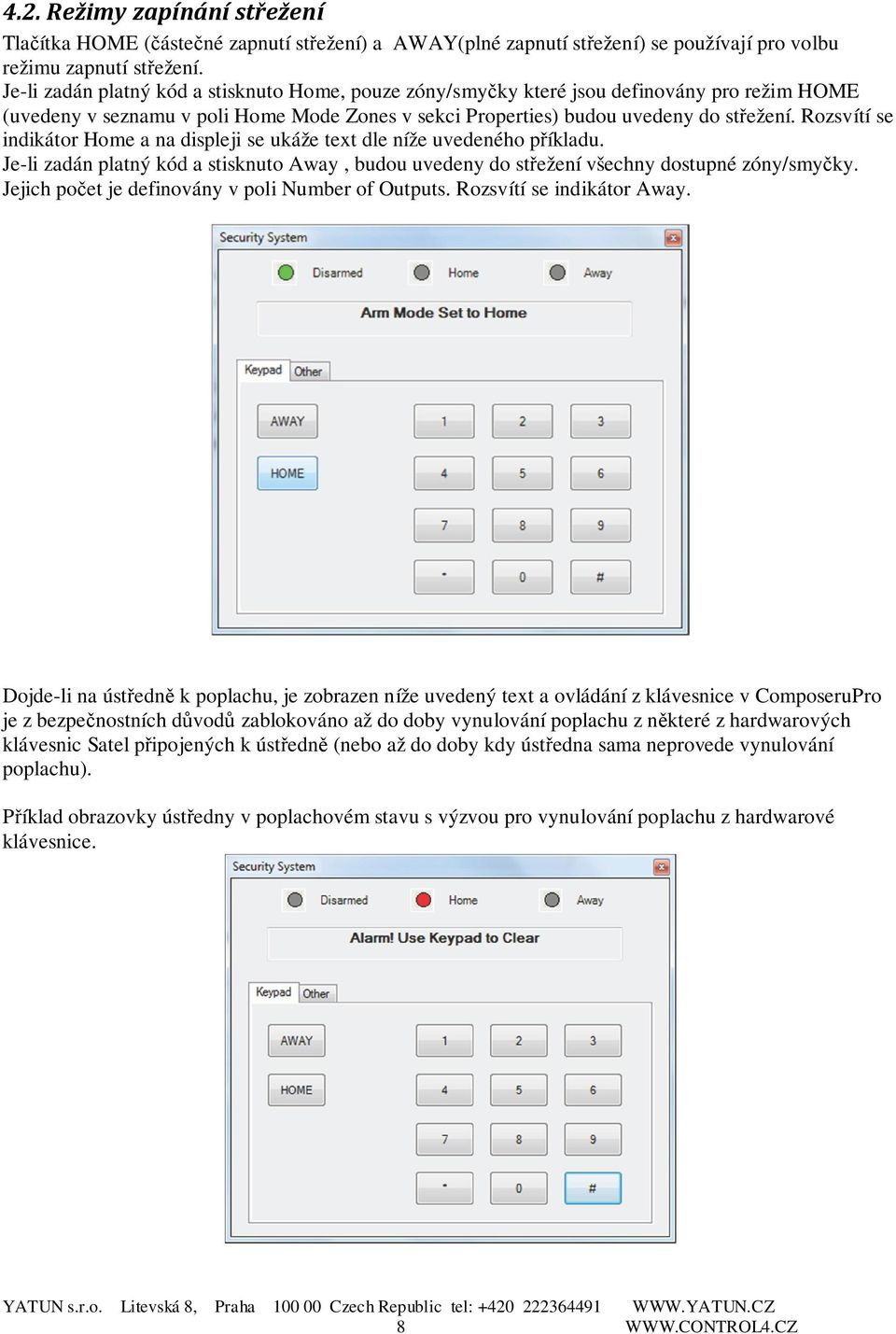

8 4.2. Režimy zapínání střežení Tlačítka HOME (částečné zapnutí střežení) a AWAY(plné zapnutí střežení) se používají pro volbu režimu zapnutí střežení. Je-li zadán platný kód a stisknuto Home, pouze zóny/smyčky které jsou definovány pro režim HOME (uvedeny v seznamu v poli Home Mode Zones v sekci Properties) budou uvedeny do střežení. Rozsvítí se indikátor Home a na displeji se ukáže text dle níže uvedeného příkladu. Je-li zadán platný kód a stisknuto Away, budou uvedeny do střežení všechny dostupné zóny/smyčky. Jejich počet je definovány v poli Number of Outputs. Rozsvítí se indikátor Away. Dojde-li na ústředně k poplachu, je zobrazen níže uvedený text a ovládání z klávesnice v ComposeruPro je z bezpečnostních důvodů zablokováno až do doby vynulování poplachu z některé z hardwarových klávesnic Satel připojených k ústředně (nebo až do doby kdy ústředna sama neprovede vynulování poplachu). Příklad obrazovky ústředny v poplachovém stavu s výzvou pro vynulování poplachu z hardwarové klávesnice. 8

9 4.3. Volby driveru v sekci Programming v programu ComposerPro Driver v menu Programming podporuje následující Events a Actions. Události signalizované ústřednou -Events Jsou k dispozici přímé signalizační událostí (Event) signalizující obecné stavy ústředny: Armed Home Armed Away Disarmed Alarm State Trouble condition (nepodporováno ve verzi driveru 1.0! Pro detekování poruch musí systém control4 monitorovat příslušně naprogramované relé na ústředně Integra) Rovněž jsou k dispozici i následující signalizační události (Event) pro indikaci změny stavu zón/výstupů a to v následujících variantách. Parametr xxx je číslo zóny/výstupu v rozsahu 1 až 128. Input xxx opened Input xxx closed Output xxx opened Output xxx closed 9

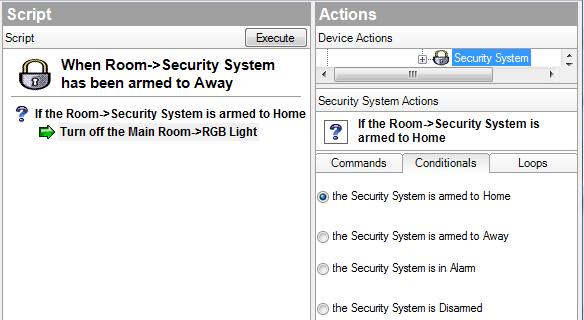

10 Povely pro ústřednu (Actions) V sekci povelů pro ústřednu (Actions ) je možno zadávat stisky jednotlivých tlačítek na virtuální klávesnici a tak ústředně dávat libovolné povely ovládat ji. Podmínky při práci s povely pro ústřednu (Actions) V sekci Actions je možno přímo vyhodnocovat podmínky týkající se stavu ústředny v záložce Conditions. POZNÁMKA: Vyhodnocování stavu zón a vstupů se prování přímo na driveru/ikoně zařízení připojeného na příslušnou zónu/výstup. UPOZORNĚNÍ závislosti na nastavení ústředny 1. Jsou-li nastaveny různé odchodové časy pro různé podsystémy a poslán povel pro úplné zapnutí (Away arm), může dojít k signalizaci částečného zapnutí (Home arm) a teprve potom k signalizaci úplného zapnutí (Away arm). 2. Vstupy a výstupy ústředny Satel Integra mohou mít nastaveny vlastní zpoždění pro otevření/zavření. Zajistěte, aby tato nastavení byla zohledněna nebo odstraněna a neměla nežádoucí vliv požadovanou funkci vstupů/výstupů např. při ovládání světel výstupy z ústředny. Vnitřní proměnné Driveru Driver Variables Driver ústředny obsahuje následující proměnné: Home state Away state Disarmed state Display Text Trouble Text (nepodporováno ve verzi driveru 1.0!) Pomocí těchto proměnných je možno sledovat stav ústředny, a řídit podle něj činnost systému. Chybová hlášení a signalizace chybových stavů Driver nemá žádná chybová hlášení. V.Doc
