MACO MULTI OTEVÍRAVÉ A OTEVÍRAVĚ-SKLOPNÉ KOVÁNÍ

Transkript

1 TECHNIKA V POHYBU MACO OTEVÍRAVÉ A OTEVÍRAVĚ-SKLOPNÉ KOVÁNÍ NÁVOD NA MONTÁŽ PLASTOVÁ OKNA

2 Označení systému: TR TREND provedení 2

3 OBSAH Oblasti použití (velikosti, hmotnosti, bezpečnostní upozornění) Jednokřídlá okna Dvoj- resp. vícekřídlá okna Oblouková okna Šikmá okna 3

4 Oblasti použití pro otevíravě-sklopná okna a dveře Maximální hmotnost křídla Max. 80 kg Při použití ložiska nůžek TR s pozičním čepem s Ø 3 mm. Max. 100 kg Při použití ložiska nůžek TR s nosným čepem s Ø 7 mm a rohového ložiska TR s pozičním čepem s Ø 3 mm Max. 120 kg Při použití ložiska nůžek a rohového ložiska TR s nosným čepem s Ø 7 mm a druhých nůžek POZOR: Držet maximální povolené rozměry a hmotnosti křídel dle výrobců profilů! Falcové rozměry křídla Max. Mind. FFB 1650 Nikdy nepřevýšit celkovou plochu 2,4 m² resp. hmotnost křídla maximálně FFH kg a poměr stran FFH:FFB maximálně 1:1,5. FFB 280 FFH 320 S rohovým převem F, nůžky Gr. 00 a převovka Gr. 00. FFB 350 S rohovým převem F (vždy s dlouhým ramenem namontovaným FFH 295 vorovně nahoře), nůžky Gr. 00 a převovka Gr. 00 Diagram uvádějící přípustnou velikost křídel u oken a dveří Šířka skla mm Hmotnost kg/m mm sklo= 2,5 kg / m 2 Max.80 kg hmotnost křídla Max. 100 kg hmotnost křídla resp. resp. Dveře Dveře Dveře Dveře 4

5 Oblasti použití pro otevíravě-sklopná okna a dveře Max. 120 kg hmotnost křídla resp. Dveře Dveře Při šířce skla menší než 12 mm jsou přípustné všechny rozměry křídla v rámci oblasti použití a poměru stran 1:1,5! Šikmá okna Diagram uvádí přípustný rozměr křídel při použití nůžek pro šikmá okna do 80 kg hmotnosti křídla Oblouková okna Diagram uvádí přípustný rozměr křídel při použití nůžek pro oblouková okna do 80 kg hmotnosti křídla resp. resp. Dveře Dveře Dveře FFH = vztahuje se na nejvyšší výšku křídla ve falcu FFH = po začátek oblouku 5

6 Šikmá okna Diagram uvádí přípustný rozměr křídel při použití nůžek pro oblouková okna do 80 kg hmotnosti křídla resp. Dveře Dveře FFH = vztahuje se na nejvyšší výšku křídla ve falcu na straně závěsu 6

7 Upozornění pro zpracování Povrchová úprava kování MACO MACO kování je galvanicky pozinkované, pasivované a povoskované. Zaručujeme, že ochrana povrchu povídá jakosti otevíravého a otevíravě-sklopného kování dle RAL-RG 607/3. Plastová okna a dveře Hmotnost křídla uvedená v jednotlivých katalozích MACO pro rohová ložiska, ložiska nůžek a otevíravé závěsy jsou maximálně povolené hmotnosti křídla dle předpisů MACO. Zároveň se nesmí překročit maximálně povolené hmotnosti křídla dle stanovení výrobce. Současně je nutno držet i diagramy použití. Upevnění nosných částí Způsob upevnění: krajní hnoty pevnosti upevnění rohových ložisek a ložisek nůžek musí povídat hnotám uvedeným dole v tabulce. Bližší informaci dostanete u výrobců profilů nebo u IFT Rosenheim. Voskování - zvýšení kvality povrchové úpravy poskytuje mnohem vyšší ochranu než je požadovaná ochrana lepší kluzné vlastnosti kování má rovnoměrný povrch Tažná síla v závislosti hmotnosti křídla z RAL-RG 607/3 Okno B 1300 x H 1200 mm Tažná síla v závislosti hmotnosti křídla z RAL-RG 607/3 Dveře B 900 x H 2300 mm Hmotnost křídla v kg Tažná síla v Newton /N/ s 5-násobným jištěním Hmotnost křídla v kg Tažná síla v Newton /N/ s 5-násobným jištěním Vzorec pro vlastní výpočet: Kovací drážka doporučená k montáži OS kování musí mít toto provedení: B : H x G : 2 x 5 B = šířka, H = výška, G = hmotnost křídla 0,1 2,2 + 0,2 0,1 9,3 + 0,2 16,2 + 0,2 0,2 12,2 + 0,2 0,2 7

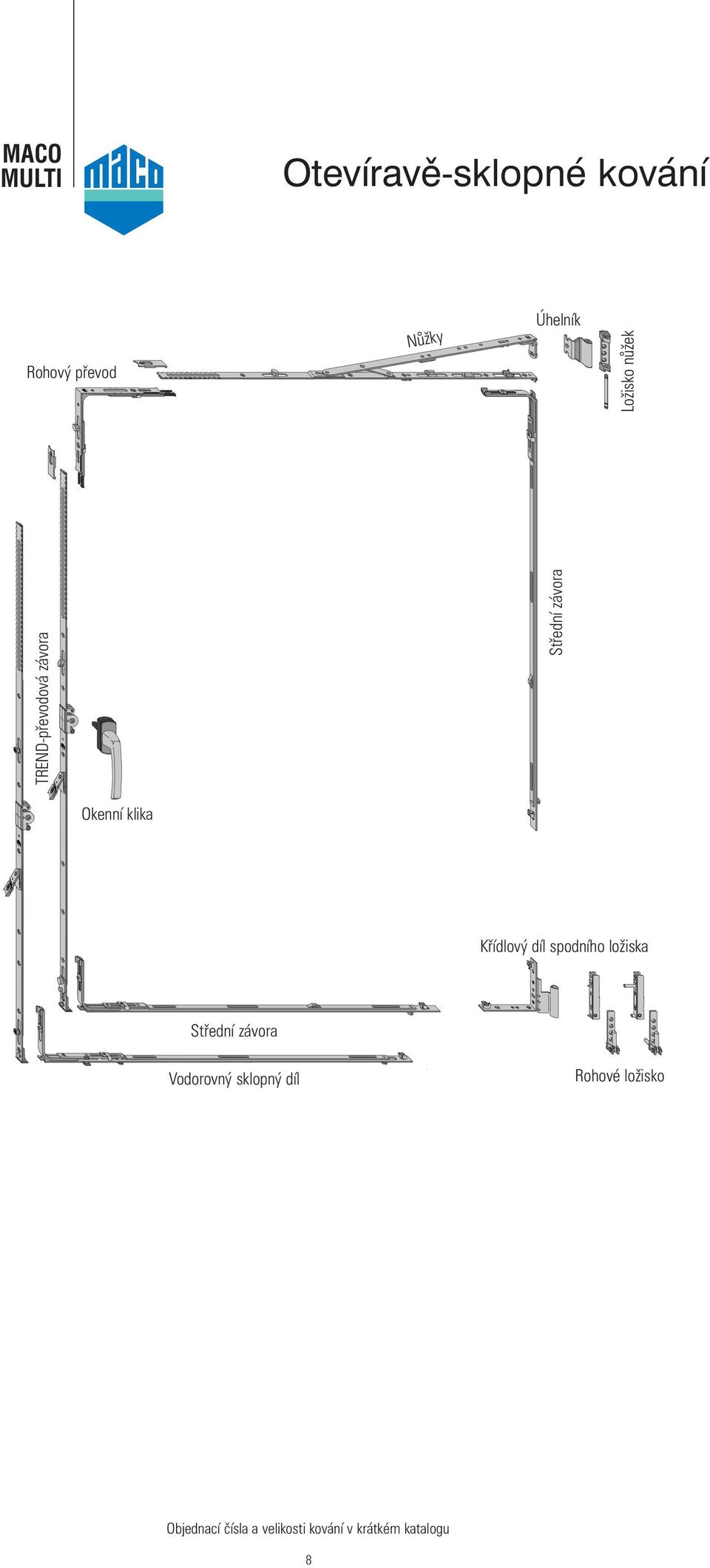

8 Otevíravě-sklopné kování Rohový přev Nůžky Úhelník Ložisko nůžek TREND-převová závora Střední závora Okenní klika Křídlový díl spního ložiska Střední závora Vorovný sklopný díl Rohové ložisko 8

9 Montáž dílů kování na křídle Vrtání pro kliku šablona vrtání pro převovky obj.č X Rozměr X Velikost převovky falc křídla s kovací drážkou Šablonu pro vrtání převovky (obj.č.10523) nastavit na použitou převovku, přiložit ji na falc křídla a předvrtat vrtákem Ø 3 mm. Při použití variabilních převovek naznačit na střed výšky křídla, přiložit šablonu na značku a provrtat. Způsob vrtání Pro okenní kliku s 12 mm čepy Pro okenní kliku s 10 mm čepy Ø 12 Ø 10 Ø 12 Ø Ø 12 Ø10 9

10 Montáž spního křídlového závěsu N= o Šablony vrtání 3 nebo 5 mm pro 3 mm čepy pro 3 mm čepy (pro 5 šikmost) pro 5 mm čepy pro 5 mm čepy 10,5 1. Šablonu pro vrtání přiložit do kovací drážky. 2. Nastavit boční vzdálenost. 3. Provrtat s 3 mm resp. 5 mm vrtákem Ü - rozměr naléhávky Ü Ø 3 Ø 5 Ø 3 Ø 5 Montáž a zkrácení dílů kování na křídle ➀ ➃ ➄ 1. Namontovat rohový přev. 2. Převovou závoru ➁ zkrátit a namontovat. Při falcové šířce křídla nad 800 mm* nejprve založit vorovný sklopný díl resp. střední závoru. Držet vzdálenost falce křídla (Obr.1) Při variabilních převovkách namontovat nejprve sklopný uzávěr. ➁ 3. Nůžky zkrátit a namontovat. ➃ Při falcové výšce křídla nad 800 mm* založit nejprve střední závoru. Držet vzdálenost falce (Obr.1). Úhelník ložiska nůžek nasadit na úhelníkové nůžky a bajonetový uzávěr otočit o 90 klíčem Torx T20 (Obr.2). ➅ 4. Spní křídlový díl ložiska ➅ přiložit na naléhávku a přišroubovat. ➂ 5. Při prvním použití kování se strhnou pojistky kování. 6. Polohovací pojistku TREND převové závory aktivovat vysunutím zdvihače. * FFB nebo FFH 800 mm je hnota doporučená firmy MACO. Držet údaje výrobců profilů. 10

11 Obr. 1 Obr. 2 5 POZOR: Bajonetový uzávěr musí být otočený o 90. Obj. č Nastavení polohovací pojistky: povolit šroub nastavit výšku šroub zatáhnout pravé OS ± 3 mm levé OS Špatné nastavení polohovací pojistky: stlačit pérko inbus klíčem MACO zdvihač přesunout do středové polohy T15 Obj. č Při správném rozměru křídla v rámu má být mezi zdvihačem a protikusem mezera max. 0,5 mm. Ohraničení nůžek Při FFH menší jako 600 mm se doporučuje použít omezovač nůžek. U některých nalehávek p FFH 800 mm musí být použit omezovač. Zavěšení křídla Křídlo zavěsit do spního ložiska rámu v otevřené poloze Úhelník vložit do ložiska nůžek a křídlo zavřít Při zavření okna vsunout čep ložiska nůžek. 11

12 Montáž dílů kování na rám Vrtací rozměry ložiska nůžek a rohového ložiska TREND vnitřní okraj rámu hmotnost křídla do 100 kg Ø 3 Ø 3. Ø 7 X hmotnost křídla do 120 kg Naléhávka Rozměr X 17,5 19,5 21,5 X Čep musí procházet dvěma stěnami! vnitřní okraj rámu Ø 3 Ø 3. Ø 7 12

13 Montáž dílů kování na rám Nastavení šablon TREND pro TREND ložisko nůžek a rohové ložisko Základní nastavení šablony povídá 20 mm naléhávce a 12 mm falcové mezeře falcová mezera N= o Vrtací rámová šablona Průměr vrtání Pro ložiska nůžek a rohová ložiska samoupínací Pro ložiska nůžek a rohová ložiska Pro ložiska nůžek a rohová ložiska s 7 mm čepy 7 mm 3 mm 7mm Seřídit vrtací šablonu dle parametru profilu. Šablonu přiložit a převrtat 3 mm nebo 7 mm vrtákem. Se stejným nastavením šablony můžeme vrtat vlevo i vpravo pro rohové ložisko a ložisko nůžek. 13

14 Montáž uzávěrů 1. Šablona pro převové závory: šablonu roztáhnout a přiložit základní hranou nahoru a dolů. Posuvnou tyč zafixovat, založit uzávěry resp. protikus polohovací pojistky a přišroubovat (dbát na nastavení velikosti převovky na šabloně). 2. Šablona pro střední závory: Střední závora svislá na straně závěsu: šablonu s nastavenou velikostí střední závory přiložit na svislou stranu a dorazit do rohu k hornímu závěsu, založit uzávěry do svislých držáků a přišroubovat (viz. zobrazení na šabloně). Stření závora vorovná dole: šablonu přiložit na spní stranu rámu a dorazit k rohu strany převové závory, založit uzávěry do vorovných držáků a přišroubovat (viz. zobrazení na šabloně). 3. Nasadit náběhový díl a přišroubovat. 4) U vorovně-sklopného dílu se nepoužívá náběhověsklopný uzávěr. POZOR: Uzávěry montovat před namontováním rohového ložiska a ložiska nůžek! TRENDpřevová závora N= o Šablony pro uzávěry Šablona pro uzávěry pro převové závory fixní Šablona s uzavřením pro převové závory variabilní Šablona přikládací pro převové závory fixní Šablona přikládací pro převové závory variabilní Volba šablony: Přikládací šablona u profilů s drážkou Šablona s uzavřením u profilů s hranou 14

15 Pozice vrtání pro uzávěry Všechny rozměry se vztahují na falcové rozměry rámu: D 55 B B1 A protikus polohovací pojistky jen při převovce velikosti 6+7+6A 680 mm vyška kliky (střed vrtání) falc křídla * C C1 falc rámu * C = uzávěr pro vorovně sklopný díl TREND převová závora velikost A Střední závora velikost FFH Protikus polohovací pojistky FFB / FFH C C1 B A Výška kliky bez Falckuft B druhé nůžky 48 mm Nůžky velikost FFB D Pozor: Pozice uzávěru se vztahuje na střed uzávěru, délka uzávěru je 48 mm

16 Otevíravě-sklopné kování pro 2-křídlá okna Uzávěr zástrče Úhelník Horní otvíravý závěs Střední závora Ložisko nůžek Přítlačný střední pant Křídlový díl spního ložiska Střední závora Štulpová převovka s namontovanými uzávěry Štulpová převovka Euronut Zástrč dolní Zástrč horní TREND převová závora Okenní klika Rohové ložisko Uzávěr zástrče 16

17 Montáž dílů kování 2-křídlá okna Štulpová převová závora s namontovanými uzávěry Obr. 1 Postup při použití fixní štulpové převovky: 1. Horní ukončení štulpové převové závory přiložit a přišroubovat (při FFB nad 800 mm spojit se středovou závorou). 2. Štulpovou převovku v otevřeném poloze zkrátit na stejnou délku jako OS převovka-a přišroubovat. (při FFB nad 800 mm spojit se středovou závorou). Postup při použití variabilní převovky: Obr. 2 Obr. 3 FFH Namontovat spní ukončení a páku dát do otevřené polohy. 3. Střední díl zkrátit, přiložit a přišroubovat (značka na úrovni středu kliky). FFH Namontovat spní ukončení 3. Na středním díle dát páku do otevřené polohy, zkrátit, přiložit a přišroubovat. (značka na úrovni středu kliky) 17

18 Štulpová převovka bez uzávěrů Postup při použití fixní převovky: 1. Horní ukončení přiložit a přišroubovat. (při FFB nad 800 mm spojit se středovou závorou) 2. Štulpovou převovku zkrátit stejná délka jako OS převovka a přišroubovat. (při FFB nad 800 mm spojit se středovou závorou) Frézování pro zástrč: Štulpová převovka bez uzávěrů y = 132 spního okraje křídla při FFH x = 235 při FFH x = 459 při FFH frézování pro ovládací páku značka středu štulpu Spojovací pouzdro střihnout ple hloubky štulpového profilu, spojit se štulpovou převovkou v otvřené poloze a přišroubovat (páku v otevřené poloze). Uzávěry se montují se šablonou pro 2-křídlé okna (obj.č ). střed kovací drážky Štulpová převovka Euronut 1. Přiložit horní ukončení. 1.2 U variabilních převovek přiložit a přišroubovat spní ukončení. 2. Štulpovou převovku zkrátit, přiložit a přišroubovat. Štulpová převovka se montuje v zajištěném stavu. 18

19 Montáž zástrčí 1. Pomocí šablony najít pozici uzávěrů a přišroubovat je. 2. Horní a dolní zástrč přiložit a přišroubovat. N= o TREND N= o Šablony pro 2-křídlá okna Fixní Variabilní Montáž otvíravého závěsu, rohového ložiska a ložiska nůžek 1. Otevíravý závěs vložit do kovací drážky a našroubovat. 2. Křídlový díl spního ložiska, rohové ložisko a ložisko nůžek se montuje, jak je popsané při OS kování, předvrtat a montovat. Montáž přítlačných pantů Přišroubovat přítlačné panty: 1. Křídlo zavřeného okna lehce přitlačit. 2. Přiložit přítlačný pant a ve stlačeném stavu ho přišroubovat. 3. Montážní pojistky se rozlomí při otevření křídla. Univerzální přítlačné panty: Pomocí šablony najít pozici na křídle a rámu. POZOR: Křídlo musí mít kovací drážku po celém obvu. Montáž uzávěrů zástrčí Pozice uzávěrů zástrčí naznačit při zavěšeném křídle a namontovat nebo použít šablonu

20 Kování pro oblouková okna Druhé nůžky pro oblouková okna Diagram přípustné velikosti křídel oblouková okna Hmotnost křídla max. 80 kg. Úhelník Horní ukončení 180 omezení Dveře resp. Nůžky pro oblouková okna Ložisko nůžek TREND převová závora Okenní klika Pozor: U obloukových oknen je FFH měřena spního falcu křídla po začátek oblouku. Rohový přev pro oblouková okna Křídlový díl spního ložiska Rohový přev pro oblouková okna Ukončení pro oblouková okna Spojovací plíšky Vorovný sklopný díl se zvedacím klínem Rohové ložisko 20

21 Složení kování FFH FFB RB rohový přev Gr.1 RB ukončení 180 RB nůžky Gr.1 FFH 500 nůžky.gr.0 2 uzávěry RB rohový přev Gr.2 RB ukončení 180 RB nůžky Gr.2 3 uzávěry RB rohový přev Gr.3 RB ukončení 180 RB nůžky Gr.2 4 uzávěry RB rohový přev Gr.4 Druhé nůžky pro obl.okna RB nůžky Gr.2 5 uzávěrů Základný balení Převovky Gr.1A (použití bez RB horního ukončení 180 ) RB rohový přev Gr.1 Základný balení Převovky Gr.2A (použití bez RB horního ukončení 180 ) RB rohový přev Gr.1 Základný balení Převovky Gr.3 (použití bez RB horního ukončení 180 ) RB rohový přev Gr.2 do FFH Gr.1 Základný balení Převovky Gr.4 (použití bez RB horního ukončení 180 ) RB rohový přev Gr.2 GM 300 do FFH 500 jen rohový přev Gr.1 GM 400 GM 500 GM 600 GM 750 GM 400 GM 500 GM 600 Váha křídla nad 80 kg při 12 mm hrubosti skla resp. při poměru šířky a výšky GM Rohové ložisko Křídlové ložisko Ložisko nůžek Rohovník 1 zdvihací uzávěr 1 uzávěr sklopný 1 uzávěr Rohové ložisko Křídlové ložisko Ložisko nůžek Rohovník 1 zdvihací uzávěr 1 uzávěr sklopný 1 uzávěr Rohové ložisko Křídlové ložisko Ložisko nůžek Rohovník 1 zdvihací uzávěr 1 uzávěr sklopný 1 uzávěr Rohové ložisko Křídlové ložisko Ložisko nůžek Rohovník 1 zdvihací uzávěr 1 uzávěr sklopný 1 uzávěr Základný balení Převovky Gr.5 (použití bez RB horního ukončení 180 ) RB rohový přev Gr.2 Základný balení Převovky var.gr.3 RB rohový přev Gr.4 do FFH 1200 Gr.3 Sklopný uzávěr Základný balení Převovky Gr.3 RB rohový přev Gr.4 Sklopný uzávěr Základný balení Převovky var.gr.4 RB rohový přev Gr.4 Prloužení 250 Sklopný uzávěr Základný balení Převovky var.gr.4 RB rohový přev Gr.4 Prloužení 400 Sklopný uzávěr Základný balení Převovky Gr.6 RB rohový přev Gr.4 Prloužení 600 GM 700 GM 550 GM 700 GM 750 GM 900 GM 1050 GM 700 GM 700 GM 600 GM 600 GM 700 GM 700 GM 750 GM 750 GM 900 GM 900 GM 1050 GM 1050 GM 750 GM 700 GM GM 930 GM 1050 Rohové ložisko Křídlové ložisko Ložisko nůžek Rohovník 1 zdvihací uzávěr 1 uzávěr sklopný 1 uzávěr Rohové ložisko Křídlové ložisko Ložisko nůžek Rohovník 1 zdvihací uzávěr 1 uzávěr sklopný 2 uzávěry Rohové ložisko Křídlové ložisko Ložisko nůžek Rohovník 1 zdvihací uzávěr 1 uzávěr sklopný 2 uzávěry Rohové ložisko Křídlové ložisko Ložisko nůžek Rohovník 1 zdvihací uzávěr 1 náběhový díl 1 uzávěr sklopný 2 uzávěry Rohové ložisko Křídlové ložisko Ložisko nůžek Rohovník 1 zdvihací uzávěr 1 uzávěr sklopný 3 uzávěry Rohové ložisko Křídlové ložisko Ložisko nůžek Rohovník 1 zdvihací uzávěr 1 uzávěr sklopný 1 uzávěr Při použití převovky montovat protikus polohovací pojistky a zdvihací uzávěr. 21

22 Montáž dílů kování na křídlo ➅ Obr. 1 ➀ ➄ 25 mm 43,5 Abb. 2 ➆ ➁ 5 ➃ ➂ 1. Nůžky ➀ označit a namontovat na začátek oblouku. Dát je do sklopné polohy, aby se daly utáhnout všechny šrouby (nezapomenout na šrouby p ramenem!). Nůžky dát zpátky do otvíravé polohy. 2. Rohový přev pro oblouková okna na straně závěsu ➁ zkrátit a osadit. Držet stup falcu křídla (viz. obr.2). Rohový přev přišroubovat do kovací drážky (viz. obr.3). Od FFH nad 1450 mm nejprve osadit prloužení. Obr. 3 Plastová pojistka Rohový přev přišroubovat do kovací drážky 3. Namontovat ukončení pro oblouková okna ➂. 4. Spní rohový přev pro oblouková okna ➃ zkrátit a osadit. Držet stup falcu křídla (viz. obr.2). Rohový přev přišroubovat do kovací drážky (viz. obr.3), předtím namontovat zdvíhací uzávěr. 5. Osadit ukončení pro obloukové okna ➄ nebo druhé nůžky ➅ (jak je to doporučené). POZOR: Značka na štulpu druhých nůžek = 25 mm p začátkem oblouku (viz. obr.1)! 6. Namontovat OS převovou závoru- ➆. POZOR: Mohou být použité jen OS převovky s polohovací pojistkou. Vrtání pro převovku jako pro 1-křídlá okna. U variabilních převových závor stranit plastovou pojistku na sklopném uzávěru. Pozor: Při TREND převovkách aktivovat polohovací pojistku (viz. obr.3). 7. Namontovat křídlový závěs. 22

23 Oblouková okna 2-křídlá ➀ Rohový přev pro oblouková okna ➁ Převová závora ➂ Nůžky pro oblouková okna (nelze použit druhé nůžky) ➃ Ukončení pro oblouková okna ➄ Křídlový díl spního ložiska ➅ Rohové ložisko ➆ Horní ukončení pro oblouková okna ➇ Horní zástrč ➈ Dolní zástrč ➉ Horní otevíravý závěs pro oblouková okna 23

24 Kování obloukových oken při použití pro segmentová, šikmá nebo pravidelně oblouková okna Montáž křídla Montáž kování viz náv pro oblouková okna (strana 22) 150 Segmentová oblouková okna Při délce oblouku 1000 mm použít rohový přev pro šikmá okna a prloužení 600 mm jako střední vorovnou závoru. Použít jen nůžky Gr.0 resp. Gr.1! Rozmezí oblasti použití při FFH na straně závěsu se mění o 150 mm. 150 Šikmá okna Při rozsahu použití větším než <50 a menším než >15 nemůže být použitý žádný uzavírací b na zkosené straně. Pozor Ve zkosené části nemohou být použité žádné uzavírací by! Maximální úhel +50 popř. -15 není možné vyrobit u všech profilů! Pravidelně oblouková okna Zde mohou být použity jako střední závora buď nůžky pro oblouková okna Gr.2, nebo druhé nůžky pro oblouková okna. Při segmentových a šikmých oknech se mohou použít jen nůžky pro oblouková okna Gr.0 nebo Gr.1. Pozor: Rozmezí oblasti použití se mění o 150 mm. 24

25 Montáž uzávěrů do rámu Uzávěry v oblouku se musí označit a namontovat bez šablony. Uzávěry na straně převovky a vorovné straně dole se montují jako u 1-křídlých oken. Pro uzávěry na straně závěsu se použije šablona pro středové závory a přiloží se na boční stranu ke spnímu rohovému ložisku. Vrtání pro rohové ložisko jako u 1-křídlých oken. Pro vrtání pro ložisko nůžek je třeba použit příslušnou šablonu. Oblast použití Použití nůžek pro oblouková okna při montáži šikmých oken resp. Dveře Diagram uvádí přípustný rozměr křídel při použití nůžek pro oblouková okna do 80 kg hmotnosti křídla. Dveře U šikmých oken -1º do -15º platí diagram použití pro oblouková okna (strana 20). 25

26 Kování pro šikmá okna Prloužení Nůžky pro oblouková okna Úhelník Ložisko nůžek Rohový přev Diagram přípustné velikosti křídel pro šikmá okna Hmotnost křídla max. 80 kg resp. TREND převová závora Dveře Falcová výška křídla FFH se vztahuje na nejvyšší b na straně závěsu. Rohový přev pro oblouková okna Okenní klika Dveře Křídlový díl spního ložiska Rohový přev pro oblouková okna Vorovný sklopný díl se zvedacím klínem rohové ložisko 26

27 27 Tabulka velikostí nůžek Správně čtěte tabulky: 738 = délka šikmé části 28,5 = úhel sklonu okna , , , , , ,5 650 Šířka křídla ve falcu v mm , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Rozdíl mezi FFH (na straně závěsu) a FFH (na straně převovky v mm) šikmé okno Gr. 1 šikmé okno Gr. 2 šikmé okno Gr. 3 šikmé okno Gr , , , , , , , , , , , , , ,5 1250

28 Montáž dílů kování na křídlo Obr. 1 Detail A ➁ ➀ ➂ Obr. 2 ➅ 5 ➃a ➃ ➄ 1. Rohový přev pro oblouková okna ➅ zkrátit a namontovat na stranu závěsu (jen při FFH na straně závěsu nad 1000 mm). Držet stup falcu (viz obr.2). Obr. 3 Plastová pojistka Rohový přev přišroubovat do kovací drážky 2. Namontovat ukončení pro šikmé okna ➄ ( FFH nad 1000 mm). 3. Rohový přev pro oblouková okna ➃ Namontovat zdvihací klín (Při FFH a FFB na straně závěsu p 1000 mm použit rohový přev pro šikmá okna se zdvihacím uzávěrem ➃), dole zkrátit a přišroubovat (Obr. 3). 4. Rohový přev pro šikmá okna nasadit a přimontovat! 5. OS převovou závoru ➂ zkrátit a přimontovat. POZOR: může být použitá jen OS převovka s polohovací pojistkou. Vrtání pro převovku jako u 1-křídlého okna. 6. Nůžky ➁ zkrátit a namontovat POZOR: Držet polohu nůžek ple tabulky (viz detail A). Přišroubovat zvedací klín 28

29 Montáž dílů kování na křídlo Detail A Poloha nůžek pro šikmá okna je stup mezi falcem křídla a hranou pásky nůžek přesah Úhel sklonu Poloha nůžek pro šikmá okna Nůžky pro šikmá okna 0,6 1,2 1,7 2,1 2,3 2,5 2,5 Úhel sklonu Nůžky pro šikmá okna 2,5 2,5 2,4 2,3 2,0 1,8 1,4 Pozor: V případě použití střední závory na závěsové straně, nelze použít falcový křídlový díl spního ložiska. Otevíravé křídlo: Údaje pro OS kování jsou platné i pro otevíravá okna (oblasti použití, vrtání a frézování). Úhel sklonu Poloha nůžek pro šikmá okna u otevíravého závěsu Nůžky pro šikmá okna 12,1 12,7 13,2 13,6 13,8 14,0 14,0 Úhel sklonu Nůžky pro šikmá okna 14,0 14,0 13,9 13,8 13,5 13,3 12,9 29

30 Vrtání pro ložisko nůžek Naléhávka 18 mm 20 mm Rozměr Y 17,5 19,5 Uhel sklonu Max X při Falcluft 12 mm 15,2 12,4 10,1 8,3 6,9 5,6 4,6 Uhel sklonu Max X při Falcluft 12 mm 3,8 3,1 2,5 2,1 1,8 1,5 1, x Maximální vyfrézování při 50º: Hloubka frézování (4mm) se zmenšuje při klesajícím úhlu. Třeba dbát na to, zda-li použitý profil toto frézování povoluje! 14 y Montáž na rám Oblast použití frézovací šablony pro šikmá okna (viz obr. 3). Vrtací šablonu je možno použít při úhlu 15 º až +30º. Pro okna s úhlem sklonu nad 30 se musí stranit začátek výřezu, nebo se použije přibalená samolepící šablona! Pozor! Rozsah nůžek pro šikmá okna se musí pro každý profil zkoušet. Maximální úhel +50 a -15 není možné vyrobit u všech profilů. Vrtání spního ložiska je stejné jako u 1-křídlých oknen. Uzávěry: se na šikmé straně musí označit a namontovat bez šablony. Pro uzávěry na straně převové závory a na uzávěry vorovně dole se použije šablona pro 1-křídlá okna. Pro uzávěry na straně závěsu se použije šablona pro střední závory a přiloží se na boční stranu ke spnímu rohovému ložisku. Rohové ložisko: Vrtání pro rohové ložisko jako u 1-křídlých oknen. Vždy použít příslušnou šablonu pro rohové ložisko až +30 Frézovací šablonu použít nepřestavěnou! 30
