2 Elektrifikace nábytku a multimédia Přehled sortimentu Elektrifikace nábytku Systémy elektrických zásuvek Přehled Elektrifikace nábytku Uspořádání kabelů Přehled Multimédia Zvedací systémy pro TV, držáky pro TV Držáky na média, infračervený zesilovač Přehled Technik für Möbel 2637

3 Elektrifikace nábytku Elektrické zásuvky Nikdy více kabelový salát : s vestavnými zásuvkami Hettich ušetříte Vaše zákazníky nepříjemností se zamotanými kabely. Protože elektrické zásuvky a datové přípojky mohou být umístěny přímo vedle přístrojů. Ať už jde o Hi-Fi věž nebo televizní přijímač, přehrávač nebo rekordér, PC nebo multimédia: vše lze pohodlně zapojit do vestavěných zásuvek Hettich. Stabilní kvalita. Inovativní design. Stiskem se zásuvka odjistí - následně se může komfortně otáčet. V otevřené ani v zavřené poloze nevyčnívá nad plochou stolu. Energie na zavolanou: stačí zatlačit na víko a toto se automaticky otevře. Díky pryžové manžetě lze víko zaklapnout, i když je v zásuvce zapojený kabel. Díky vyvýšení nad plochu stolu je lépe chráněná např. před rozlitou vodou. Kompaktní provedení. Robustní těleso z eloxovaného hliníku a plastu s povrchovou úpravou aluminium finiš. Barová konzola se 2 el. zásuvkami a výklopným víčkem. Kvalitní kovové provedení. Vždy při ruce pro zapojení spotřebičů

4 Elektrifikace nábytku Elektrické zásuvky Přehled Otočná zásuvka k zapuštění Turn Přehled sortimentu / technické porovnání 2640 Zásuvka k vestavění Line Přehled sortimentu / technické porovnání 2640 Zásuvka k vestavění Tippo Přehled sortimentu / technické porovnání 2640 Barová konzola se zásuvkou Přehled sortimentu / technické porovnání 2641 Zástrčky a konektory 2649 Technik für Möbel 2639

5 Elektrifikace nábytku Elektrické zásuvky Přehled sortimentu / technické porovnání Turn Line Tippo Str Popis Stiskem se zásuvka odjistí. Následně se může komfortně otočit. V otevřené ani v zavřené poloze nevyčnívá nad plochou stolu. Díky vyvýšení nad plochu stolu je lépe chráněná před rozlitou vodou. Obzvláště kompaktní provedení. S komfortním otevíráním. Stačí zatlačit na víko a toto se automaticky otevře. Vývod pro kabel s pryžovou manžetou. Materiál Plast, hliník Plast, hliník Plast, hliník Konektory Zásuvka 230 V, USB, LAN, HDMI, VGA, audio Zásuvka 230 V, USB, LAN Zásuvka 230 V, USB, LAN Zakázkové provedení Jiné provedení dle poptávky Jiné provedení dle poptávky Jiné provedení dle poptávky

6 Elektrifikace nábytku Elektrické zásuvky Přehled sortimentu / technické porovnání Barová konzola 2648 Zásuvky s výklopným víčkem Trubka, kov Hliník Zásuvka 230 V - Technik für Möbel 2641

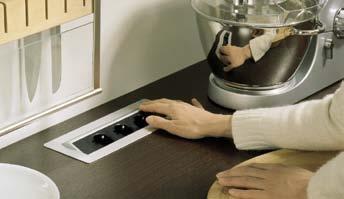

7 Elektrické zásuvky Otočná zásuvka k zapuštění Turn Zásuvka Turn Stiskem se zásuvka odjistí a následně se může otočit. V otevřené ani v zavřené poloze nevyčnívá nad plochou stolu. Pouzdro: hliník eloxovaný, plast aluminium finiš Jednoduché upevnění díky západkám 3 zásuvky, šikmo umístěné Vstup pro napájení: konektor HV3 Napájecí kabel je třeba objednat zvlášť, viz str Provedení Obj. číslo Balení SCHUKO D ks BEK D (ČR a SR) ks Montáž R , ,5 17,5 1,5 92,

8 Elektrické zásuvky Otočná zásuvka k zapuštění Turn Zásuvka Turn LAN, VGA, USB Stiskem se zásuvka odjistí a následně se může otočit. V otevřené ani v zavřené poloze nevyčnívá nad plochou stolu. Pouzdro: hliník eloxovaný, plast aluminium finiš 2 zásuvky, šikmo umístěné 1 síťová zdířka RJ45 (Cat6), vč. 1 propojovacího kabelu, délka 3500 mm 1 zdířka VGA (HD-SUB15), vč. 1 kabelu VGA, délka 2900 mm 2 zdířky USB (USB 2.0), vč. 2 kabelů USB, délka 2900 mm Vstup pro napájení: konektor HV3 Napájecí kabel je třeba objednat zvlášť, viz str Provedení Obj. číslo Balení SCHUKO D ks BEK D (ČR a SR) ks ,1 17,5 1,5 101,5 R ,5 Zásuvka Turn LAN, HDMI, VGA, audio Stiskem se zásuvka odjistí a následně se může otočit. V otevřené ani v zavřené poloze nevyčnívá nad plochou stolu. Pouzdro: hliník eloxovaný, plast aluminium finiš 2 zásuvky, šikmo umístěné 1 síťová zdířka RJ45 (Cat6), vč. 1 propojovacího kabelu, délka 3500 mm 1 zdířka HDMI, vč. 1 kabelu HDMI, délka 2900mm 1 zdířka VGA (HD-SUB15), vč. 1 kabelu VGA, délka 2900 mm 1 zdířka audio (jack 3,5 mm), vč. 1 kabelu audio, délka 2900 mm Vstup pro napájení: konektor HV3 Napájecí kabel je třeba objednat zvlášť, viz str Provedení Obj. číslo Balení SCHUKO D ks BEK D (ČR a SR) ks 109 1,5 92,1 17,5 101,5 R ,5 Technik für Möbel 2643

9 Elektrické zásuvky Zásuvka k vestavění Line Line Zásuvka Steckdose Line Díky vyvýšení nad plochu stolu je lépe chráněná před rozlitou vodou Obzvláště kompaktní provedení Pouzdro: hliník eloxovaný, plast aluminium finiš Jednoduché upevnění díky západkám 2 zásuvky, šikmo umístěné Vstup pro napájení: kabel délky 200 mm s konektorem HV3, s aretací Napájecí kabel je třeba objednat zvlášť, viz str Ausführung Provedení Bestell-Nr. Obj. číslo VE Balení SCHUKO D St. ks BEK D (ČR a SR) St. ks Montage Montáž 84 77,5 168 R 8 140,

10 Elektrické zásuvky Zásuvka k vestavění Line Line Zásuvka Steckdose Line USB / USB Díky vyvýšení nad plochu stolu je lépe chráněná před rozlitou vodou Obzvláště kompaktní provedení Pouzdro: hliník eloxovaný, plast aluminium finiš Jednoduché upevnění díky západkám 1 zásuvka, šikmo umístěná 2 zdířky USB (USB 2.0), vč. 2 kabelů USB, délka 2900 mm Vstup pro napájení: kabel délky 200 mm s konektorem HV3, s aretací Napájecí kabel je třeba objednat zvlášť, viz str Ausführung Provedení Bestell-Nr. Obj. číslo VE Balení SCHUKO D ks St. BEK D (ČR a SR) ks St R 8 140,5 77,5 Line Zásuvka Steckdose Line LAN / Netzwerk Díky vyvýšení nad plochu stolu je lépe chráněná před rozlitou vodou Obzvláště kompaktní provedení Pouzdro: hliník eloxovaný, plast aluminium finiš Jednoduché upevnění díky západkám 2 zásuvky, šikmo umístěné 2 síťové zdířky RJ45 (Cat6), vč. 2 kabelů NET RJ45, délka 3500 mm Vstup pro napájení: kabel délky 200 mm s konektorem HV3, s aretací Napájecí kabel je třeba objednat zvlášť, viz str Ausführung Provedení Bestell-Nr. Obj. číslo VE Balení SCHUKO D ks St. BEK D (ČR a SR) ks St R 8 193,5 77,5 Technik für Möbel 2645

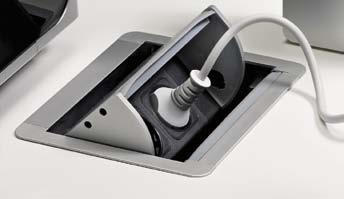

11 Elektrické zásuvky Zásuvka k vestavění Tippo Zásuvka Tippo S komfortním otevíráním Stačí zatlačit na víko a toto se automaticky otevře. Vývod pro kabel s pryžovou manžetou. Pouzdro: hliník eloxovaný, plast aluminium finiš Jednoduché upevnění díky západkám 2 zásuvky, šikmo umístěné Vstup pro napájení: kabel délky 200 mm s konektorem HV3, s aretací Napájecí kabel je třeba objednat zvlášť, viz str Provedení Obj. číslo Balení SCHUKO D ks BEK D (ČR a SR) ks Montáž ,

12 Elektrické zásuvky Zásuvka k vestavění Tippo Zásuvka Tippo USB S komfortním otevíráním Stačí zatlačit na víko a toto se automaticky otevře. Vývod pro kabel s pryžovou manžetou. Pouzdro: hliník eloxovaný, plast aluminium finiš Jednoduché upevnění díky západkám 2 zásuvky, šikmo umístěné 2 zdířky USB (USB 2.0), vč. 2 kabelů USB, délka 2900 mm Vstup pro napájení: kabel délky 200 mm s konektorem HV3, s aretací Napájecí kabel je třeba objednat zvlášť, viz str Provedení Obj. číslo Balení SCHUKO D ks BEK D (ČR a SR) ks 253 1, Zásuvka Tippo LAN S komfortním otevíráním Stačí zatlačit na víko a toto se automaticky otevře. Vývod pro kabel s pryžovou manžetou. Pouzdro: hliník eloxovaný, plast aluminium finiš Jednoduché upevnění díky západkám 2 zásuvky, šikmo umístěné 2 síťové zdířky RJ45 (Cat6), vč. 2 kabelů NET RJ45, délka 3500 mm Vstup pro napájení: kabel délky 200 mm s konektorem HV3, s aretací Napájecí kabel je třeba objednat zvlášť, viz str Provedení Obj. číslo Balení SCHUKO D ks BEK D (ČR a SR) ks 253 1, Technik für Möbel 2647

13 Elektrické zásuvky Barová konzola se zásuvkami Konzola Konzola Konzola čtvercového průřezu, k našroubování, se zásuvkou nebo bez zásuvky Zatížitelnost 30 kg Montážní deska: ocel, konzola: hliník Provedení včetně el. zásuvek s výklopným víčkem: - vložky: černý plast - 2 zásuvky, vodorovné - kabel délky 2000 mm s konektorem HV3 (lze oddělit) - napájecí kabel je třeba objednat zvlášť, viz str Provedení + výška Obj. číslo / Povrchová úprava Balení Hliník eloxovaný Nerezový vzhled 1 H ks 1 H ks 2 SCHUKO H ks 2 SCHUKO H ks 2 BEK H ks 2 BEK H ks Rozměry ø 4 x / 220 ø ø 8 72 A B A B ø 4 x / ø 11 ø ø 8 21 A B ø 11 ø 10 A B

14 Elektrické zásuvky Zástrčky a konektory Napájecí kabel Schuko nebo BEK (ČR a SR) Napájecí kabel s konektorem HV3 Délka mm Obj. číslo Balení ks ks Prodlužovací kabel Prodlužovací kabel s konektory HV3 Délka mm Obj. číslo Balení ks ks Technik für Möbel 2649

15 Elektrifikace nábytku Uspořádání kabelů Nyní dostanete tu změť kabelů pod kontrolu pomohou kabelové průchodky Hettich. Jsou univerzální a nekomplikované. Snadno se montují a komfortně se používají. Nabízí solidní kvalitu a současný design. V nejlepších tradicích značky Hettich. Kabelová průchodka pro TV nábytek. S výklopnou krytkou a těsnícím kartáčkem. Eloxovaný hliník. Dodává se v několika šířkách. Kvalitní zinkový odlitek. V různých barvách, s těsnícím kartáčkem

16 Elektrifikace nábytku Uspořádání kabelů Přehled Kabelové průchodky hranaté s kartáčkem, hliník Kabelové průchodky hranaté s kartáčkem, kov 2654 Kabelové průchodky kulaté s kartáčkem, kov Kabelové průchodky kulaté, plast Kabelové průchodky kulaté s kartáčkem, plast Kabelové kanály Držák na kabely, kabelový kanál Technik für Möbel 2651

17 Uspořádání kabelů Kabelové průchodky Hranaté s kartáčkem, hliník Kabelová průchodka 70 mm x 70 mm, hliník S výklopnou krytkou a těsnícím kartáčkem Hliník eloxovaný Obj. číslo Balení ks ,5 29, ,5 23,5 59,6 ø 4 Kabelová průchodka hliníková, 120 mm x 300 mm S výklopnou krytkou a těsnícím kartáčkem Hliník eloxovaný Obj. číslo Balení ks ø , ,5 23,

18 Uspořádání kabelů Kabelové průchodky Hranaté s kartáčkem, hliník Kabelová průchodka šířky 70 mm, hliník S výklopnou krytkou a těsnícím kartáčkem Hliník eloxovaný Délka mm Obj. číslo Balení ks ks ks ks 70 1,5 23,5 200 / 300 / 400 / , , / 290 / 390 / 590 ø 4 Kabelová průchodka šířky 53 mm, hliník S těsnícím kartáčkem Hliník eloxovaný Délka mm Obj. číslo Balení ks ks ks ks / 300 / 400 / / 290 / 390 / 590 1,5 23,5 ø 4 Technik für Möbel 2653

19 Uspořádání kabelů Kabelové průchodky Hranaté s kartáčkem, kov Kabelová průchodka 90 mm 90 mm, kov S těsnícím kartáčkem Zinkový odlitek Povrchová úprava Obj. číslo Balení 1 aluminium finiš ks 2 nerezový vzhled ks 3 chromový finiš lesklý ks ø ø , ø 80 Kabelová průchodka 70 mm 93 mm a 90 mm 120 mm, kov S těsnícím kartáčkem Zinkový odlitek Povrchová úprava Obj. číslo / Průměr mm Balení chromový finiš ks lesklý 2 zlatý finiš ks 3 aluminium finiš ks 4 nerezový vzhled ks ø ø 55,5 ø ø 75 ø 4, , , ø 60 ø

20 Uspořádání kabelů Kabelové průchodky Kulaté s kartáčkem, kov Kabelová průchodka kulatá s kartáčkem, kov S těsnícím kartáčkem Zinkový odlitek Povrchová úprava Obj. číslo / Průměr mm Balení aluminium finiš, ks stříbrný lak 2 aluminium finiš ks 3 chromový finiš ks matný 4 chromový finiš lesklý ks ø 53 ø 66 ø 55,5 ø 72 ø 87 ø , ø 60 ø 80 Kabelová průchodka kulatá s kartáčkem, kov S těsnícím kartáčkem Zinkový odlitek Povrchová úprava Obj. číslo / Průměr mm Balení niklovaná ks matný lak 2 niklovaná matná ks 3 nerezový vzhled ks ø 53 ø 66 ø 55,5 ø 72 ø 87 ø , ø 60 ø 80 Technik für Möbel 2655

21 Uspořádání kabelů Kabelové průchodky Kulaté s kartáčkem, kov Kabelová průchodka kulatá s kartáčkem, kov S těsnícím kartáčkem Zinkový odlitek Povrchová úprava Obj. číslo / Průměr mm Balení černá matná ks 2 zlatý finiš lesklý ks ø 53 ø 66 ø 55,5 ø 72 ø 87 ø , ø 60 ø

22 Uspořádání kabelů Kabelové průchodky Kulaté plastové Kabelová průchodka kulatá, plast Plast Povrchová úprava Obj. číslo / Průměr mm Balení chromový finiš matný 2 chromový finiš lesklý 3 chromový finiš tmavý ks ks ks ø 51 ø 67,5 ø 55 ø 71 ø 88 ø , ,5 22 ø 60 ø 80 Kabelová průchodka kulatá, plast Plast Povrchová úprava Obj. číslo / Průměr mm Balení bílá ks 2 šedá ks 3 černá ks ø 51 ø 67,5 ø 55 ø 71 ø 88 ø , ,5 22 ø 60 ø 80 Technik für Möbel 2657

23 Uspořádání kabelů Kabelové průchodky Kulaté plastové Kabelová průchodka kulatá, plast Plast Povrchová úprava Obj. číslo / Průměr mm Balení hnědá ks 2 béžová ks 3 růžová lesklá ks ø 51 ø 67,5 ø 55 ø 71 ø 88 ø , ,5 22 ø 60 ø

24 Uspořádání kabelů Kabelové průchodky Kulaté s kartáčkem, plast Kabelová průchodka kulatá s kartáčkem, plast Plast Povrchová úprava Obj. číslo / Průměr mm Balení černá ks 2 aluminium finiš ks 3 šedá ks ø 52 ø 67,5 ø 54,5 ø 71 ø 87 ø , ,5 22 ø 60 ø 80 Technik für Möbel 2659

25 Uspořádání kabelů Kabelové kanály Držák na kabely Držák na kabely Pro horizontální vedení kabelů Plast šedý Provedení Obj. číslo Balení jednoduché /5 ks dvojité /5 ks 20 ø ø

26 Uspořádání kabelů Kabelové kanály Kabelový kanál Kabelový kanál Kabely jsou chráněny od zásuvky v podlaze až po desku stolu Max. výška 815 mm Lze prodlužovat Jednoduchá a rychlá montáž Plast aluminium finiš Sada obsahuje: 1 ks kabelový kanál s 15 články 1 ks díl k upevnění na podlahu 1 ks díl k upevnění na stůl 3 ks vrut Obj. číslo Balení set ,5 ø 102 ø 64 65,2 Kabelový kanál Délka 1050 mm Lze zkrátit na libovolnou délku Se 2 oboustrannými lepícími pásky pro fixaci pod stolem Plast Povrchová úprava Obj. číslo Balení černá ks aluminium finiš ks Technik für Möbel 2661

27 Multimédia Elektronika je přítomna ve všech interiérech: ploché obrazovky, audiosystémy a multimediální komponenty vyžadují často mnoho místa a stávají se - často nechtěně - dominantou místnosti. Výrobky Hettich pomohou schovat jednotlivé komponenty nenápadně do nábytku. S inovativními a efektními funkcemi je Vámi vyráběný nábytek inteligentní a atraktivní! Elektromotor zvedacího systému pro TV DR!VE vysune televizor do potřebné výšky nebo jej opět schová ve skříni. Volně stojící verze se obejde bez korpusu. Monitory a televizní přijímače v optimální poloze: toho dosáhnete se správným nástěnným držákem díky seřízení sklonu. Přístroje skryté v zavřeném nábytku nemohou přijímat infračervený signál dálkového ovládání. Pomůže infračervený zesilovač Hettich, který zařídí přenos signálu do vnitřku skříně

28 Multimédia Přehled Zvedací systémy pro TV DR!VE DR!VE mini Držáky pro TV Nástěnné držáky pro ploché monitory všech typů Držáky pro TV 2675 Výsuv pro TV a otočná kování Uložení médií Držáky na DVD a CD (upevnění na vodorovné a svislé plochy) Infračervený zesilovač 2678 Technik für Möbel 2663

29 Zvedací systémy pro TV Zvedací systém pro TV DR!VE k zabudování do nábytku K zabudování do nábytku Lze použít v těchto zemích: Česká republika, Slovensko, Bahrain, Belgie, Bosna, Bulharsko, Německo, Estonsko, Finsko, Francie, Řecko, Velká Británie, Indie, Irsko, Island, Itálie, Jordánsko, Katar, Chorvatsko, Kuvajt, Kypr, Lotyšsko, Litva, Lucembursko, Malta, Moldávie, Nizozemí, Norsko, Omán, Rakousko, Polsko, Portugalsko, Rumunsko, Saudská Arábie, Švédsko, Švýcarsko, Srbsko, Slovinsko, Španělsko, Turecko, Ukrajina, Maďarsko, Spojené Arabské Emiráty, - další země na vyžádání Sada obsahuje: 1 ks vodicí sloup se 2 nosnými rameny 1 ks otočná jednotka nebo montážní deska se senzorem 1 ks dálkový ovladač a infračervený přijímač 1 ks ruční vypínač 1 ks řídicí jednotka, sada kabelů se zástrčkou v provedení dle země určení Podrobné popisy součástí sady, viz str DR!VE k zabudování do nábytku, otočný, nosnost: 45 kg Vestavná výška mm Výška zdvihu mm Provozní napětí Provedení Obj. číslo Balení Schuko BEK (ČR a SR) CH IND / 240 V GB Schuko sada BEK (ČR a SR) CH IND GB DR!VE k zabudování do nábytku, fixní, nosnost: 65 kg Vestavná výška mm Výška zdvihu mm Provozní napětí Provedení Obj. číslo Balení Schuko BEK (ČR a SR) CH IND / 240 V GB Schuko sada BEK (ČR a SR) CH IND GB

30 Zvedací systémy pro TV Zvedací systém pro TV DR!VE volně stojicí Pro použití bez korpusu Lze použít v těchto zemích: Česká republika, Slovensko, Bahrain, Belgie, Bosna, Bulharsko, Německo, Estonsko, Finsko, Francie, Řecko, Velká Británie, Indie, Irsko, Island, Itálie, Jordánsko, Katar, Chorvatsko, Kuvajt, Kypr, Lotyšsko, Litva, Lucembursko, Malta, Moldávie, Nizozemí, Norsko, Omán, Rakousko, Polsko, Portugalsko, Rumunsko, Saudská Arábie, Švédsko, Švýcarsko, Srbsko, Slovinsko, Španělsko, Turecko, Ukrajina, Maďarsko, Spojené Arabské Emiráty, - další země na vyžádání Sada obsahuje: 1 ks vodicí sloup se 2 nosnými rameny 1 ks otočná jednotka nebo montážní deska se senzorem 1 ks dálkový ovladač a infračervený přijímač 1 ks ruční vypínač 1 ks řídicí jednotka, sada kabelů se zástrčkou v provedení dle země určení Podrobné popisy součástí sady, viz str DR!VE volně stojící otočný, nosnost: 45 kg Vestavná výška mm Výška zdvihu mm Provozní napětí Provedení Obj. číslo Balení Schuko BEK (ČR a SR) CH IND / 240 V GB Schuko sada BEK (ČR a SR) CH IND GB DR!VE volně stojící fixní, nosnost: 65 kg Vestavná výška mm Výška zdvihu mm Provozní napětí Provedení Obj. číslo Balení Schuko BEK (ČR a SR) CH IND / 240 V GB Schuko sada BEK (ČR a SR) CH IND GB Technik für Möbel 2665

31 Zvedací systémy pro TV Zvedací systém pro TV DR!VE: součásti sady Vodicí sloupy se 2 nosnými rameny Pro montáž do nábytku nebo jako volně stojící Individuálně programovatelná horní koncová poloha Se zabudovaným pohonem, není nutný přídavný kryt Nosná ramena lze zkrátit na potřebný rozměr Pro plochý televizor se 4 montážními body lze přiobjednat další nosná ramena (obj. č ) viz str Rychlost pohybu cca 50 mm/s Hlučnost < 60 db (A) Nosnost 65 kg Přípustný ohybový moment 60 Nm Jmenovitý výkon 140 W Vodorovné a svislé seřízení Napájecí kabel délky 1300 mm Hliník stříbřitě eloxovaný, ocelové prvky v barvě bílý hliník 720 mm výška zdvihu mm výška zdvihu vodící sloup 709 nosné rameno vodící sloup 709 nosné rameno Řídicí jednotka s ochranou proti kolizi Řídicí jednotka Pro sestavy DR!VE Automatické vypínání televizoru a jiných připojených elektrospotřebičů v dolní poloze 230 V nebo 240 V Příkon v pohotovostním režimu cca 3 W Ochrana proti kolizi Piezoelektrický senzor pro zamezení kolize při vyjíždění Pro výškové nastavení a otočnou jednotku Kolize s překážkou vede ke změně směru pohybu Obrazovka jede cca 40 až 60 mm volně a poté zastaví

32 Zvedací systémy pro TV Zvedací systém pro TV DR!VE: součásti sady Otočná jednotka pro vodicí sloupy Pro montáž otočného sloupu Ocel, prášková barva, aluminium finiš Rozsah otáčení max. 180 doprava a 150 doleva (330 ) Nosnost 45 kg Hlučnost < 50 db (A) Přípustný ohybový moment 50 Nm Zabudovaný elektromotor na stejnosměrný proud Jmenovitý výkon cca 50 W Kabel k motoru, délka 1300 mm Senzor s kabelem, délka 1300 mm Infračervený senzor a dálkové ovládání nebo ruční vypínač, kabel délky 2000 mm Pokyny k montáži: pro zajištění stability se otočná jednotka musí přišroubovat na přídavnou základovou desku (700 x 500 x 6 mm). Základová deska se objednává zvlášť, viz str Montážní deska pro vodicí sloupy ø 8,5 ø 8, Pro montáž fixního sloupu Ocel, prášková barva, aluminium finiš Snímač s kabelem, délka 1400 mm Infračervený senzor a dálkové ovládání Ruční vypínač, kabel délky 2000 mm Poznámka pro montáž: k zajištění stability se otočná jednotka musí přišroubovat na přídavnou základovou desku (700 x 500 x 6 mm). Základová deska se objednává zvlášť, viz str Dálkové ovládání Ovládání řídicí jednotky Tlačítka pro posuv Paměťová tlačítka Tlačítko pro podsvícení ovládacích prvků Technik für Möbel 2667

33 Zvedací systémy pro TV Příslušenství pro zvedací systém pro TV DR!VE Držák víka DR!VE Pro upevnění víka na vodicí sloup DR!VE Držák víka se jednoduše zasune do vodicího sloupu Obj. číslo Balení ks ø Doplňková sada nosných ramen Pro vodicí sloupy DR!VE K upevnění ploché obrazovky pomocí 4 šroubů Lze zkrátit na požadovaný rozměr Hliník eloxovaný Sada obsahuje: 2 ks nosné rameno Obj. číslo Balení sada

34 Zvedací systémy pro TV Příslušenství pro zvedací systém pro TV DR!VE Stabilní základová deska Stabilní základová deska k použití s otočným sloupem nebo fixním sloupem Zaručuje bezpečnou stabilitu vodicího sloupu Ocel, prášková barva, aluminium finiš Provedení Obj. číslo Balení pro otočný sloup ks pro fixní sloup ks pro otočný sloup ,5 6 pro fixní sloup ,5 6 ø 7 ø Přídavné dálkové ovládání Ovládání řídicí jednotky Tlačítka pro posuv Paměťová tlačítka Tlačítko pro podsvícení ovládacích prvků Obj. číslo Balení ks Technik für Möbel 2669

35 Zvedací systémy pro TV DR!VE Systém zapojení Zvedací a otočný sloup s plochým televizorem Zásuvka pro plochý televizor Síťový kabel Infračervený přijímač 150 Řídicí jednotka 180 Ruční ovladač Montážní deska Senzor pro ochranu proti kolizi Dálkový ovladač Základová deska Otočná jednotka Montážní body pro ploché televizory (pohled zezadu) * 250* Úhlopříčka televizoru * Při upevnění pomocí 4 nosných ramen

36 Zvedací systémy pro TV Zvedací systém pro TV DR!VE Mini DR!VE Mini Zvedací systém pro obrazovku rozměrů max mm Nosnost max. 15 kg Montážní deska dle standardu VESA 100 a VESA 200 Výška zdvihu 535 mm Jmenovitý výkon 75 W Lze seřídit sklon Přípustný ohybový moment 70 Nm Rychlost pohybu cca 45 mm/s Pohodlné ovládání infračerveným ovladačem nebo ručním spínačem Hliník stříbřitě eloxovaný, ocelové prvky s černou práškovou barvou Napájecí kabel se zástrčkou v provedení pro Německo, Belgii, Francii, ČR a SR Kabel se zástrčkou pro použití v dalších zemích na vyžádání Obj. číslo Balení ks Montáž 535 Montážní body pro ploché televizory (pohled zezadu) ± Technik für Möbel 2671

37 Držáky pro TV Nástěnný držák Artico Držák na plochý televizor Artico Mono Pro LCD a plazmové televizory Pro úhlopříčku palců S jednokloubovým ramenem Lze naklápět svisle a vodorovně Nosnost 50 kg Hliník eloxovaný Obj. číslo Balení ks ø 6, Artico Multi Pro LCD a plazmové televizory Pro úhlopříčku palců S vícekloubovým ramenem Lze naklápět svisle a vodorovně Nosnost 50 kg Hliník eloxovaný Obj. číslo Balení ks , , ø 6,

38 Držáky pro TV Nástěnný držák Artic Držák na plochý monitor Artic Mono Pro LCD-monitory Pro úhlopříčku palců S jednokloubovým ramenem Lze naklápět svisle a vodorovně Nosnost 30 kg Montážní deska dle standardu VESA 100 a VESA 200 Ocel, prášková barva, aluminium finiš a černá Obj. číslo Balení ks Artic Multi Pro LCD-monitory Pro úhlopříčku palců S vícekloubovým ramenem Lze naklápět svisle a vodorovně Nosnost 30 kg Montážní deska dle standardu VESA 100 a VESA 200 Ocel, prášková barva, aluminium finiš a černá Obj. číslo Balení ks , Technik für Möbel 2673

39 Držáky pro TV Nástěnný držák Articu Držák na plochý monitor Articu Mono Pro LCD-monitory Pro úhlopříčku do 24 palců S jednokloubovým ramenem Nosnost 8 kg Plastová spona pro vedení kabelů Včetně 1 montážní desky VESA 75 a VESA 100, ocel černá Ocel, prášková barva, aluminium finiš Obj. číslo Balení sada Montážní deska ø Articu Multi Pro LCD-monitory Pro úhlopříčku do 24 palců S vícekloubovým ramenem Nosnost 8 kg Plastová spona pro vedení kabelů Včetně 1 montážní desky VESA 75 a VESA 100, ocel černá Ocel, prášková barva, aluminium finiš Obj. číslo Balení sada Montážní deska

40 Držáky pro TV Výsuv pro TV a otočné kování Výsuv Quadro pro TV, deska otočná o 360 Kuličkový výsuv, na válečcích uložená otočná deska Dráha vysunutí 150 mm Pro polici min mm (při montáži kování uprostřed police) 40 kg nosnost dle EN úroveň 1 Otočná deska se nasune na výsuv Quadro a zajistí se dvěma šrouby Obj. číslo Balení sada Montáž 2 x M 4 x 4 nosná deska , mezistěna Montážní rozměry Šířka 300 mm Hloubka 300 mm Výška 34 mm mezistěna dráha vysunutí 150 nosná deska ø 4 x nosná deska 3. mezistěna ø 4 x 16 Technik für Möbel 2675

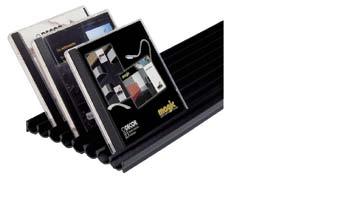

41 Uložení médií Držáky na DVD a CD Připevnění na vodorovnou plochu Držák na CD k nalepení na vodorovnou plochu Délka 1050 mm Pro systematické uložení max. 56 CD Lze zkrátit na libovolnou délku Vybaven 2 dvoustrannými lepicími páskami pro připevnění na vodorovnou plochu Plast Provedení Obj. číslo / Povrchová úprava Balení aluminium finiš černá Držák na CD ks Dělicí přepážky pro držák na CD /10 ks Dělicí přepážka 4,5 Dělicí přepážka Držák na DVD k nalepení na vodorovnou plochu Délka 1050 mm Pro systematické ukládání max. 32 DVD Lze zkrátit na libovolnou délku Vybaven 2 dvoustrannými lepicími páskami pro připevnění na vodorovnou plochu Plast Povrch Obj. číslo Balení aluminium finiš ks černá ks 106, ,

42 Uložení médií Držáky na DVD a CD Připevnění na svislou plochu Držák na CD k nalepení na svislou plochu Délka 1050 mm Pro systematické uložení max. 32 CD Lze zkrátit na libovolnou délku Vybaven 3 oboustrannými lepicími páskami pro přilepení na hladkou svislou plochu Plast, černý Obj. číslo Balení ks 98, Držák na DVD k nalepení na svislou plochu Délka 1050 mm Pro systematické uložení max. 15 DVD Lze zkrátit na libovolnou délku Vybaven 3 oboustrannými lepicími páskami pro přilepení na hladkou svislou plochu Plast, černý Obj. číslo Balení ks 97,4 22, Technik für Möbel 2677

43 Infračervený zesilovač Prodloužení dosahu infračerveného signálu Infračervený zesilovač přijímá infračervené signály v pásmu khz z běžných dálkových ovladačů pro audio/video techniku a vysílá je dovnitř korpusu Přijímač lze zapustit do otvoru v desce nebo jej pomocí stojánku umístit na nábytku Ve velmi velkých skříních nebo ve skříních s několika policemi lze systém doplnit o další vysílače na celkový počet 3 ks. Použití v následujících zemích: Česká republika, Slovensko, Belgie, Bulharsko, Dánsko, Německo, Estonsko, Finsko, Francie, Řecko, Velká Británie (pouze s adaptérem), Irsko (pouze s adaptérem), Itálie, Lotyšsko, Litva, Lucembursko, Malta (pouze s adaptérem), Nizozemí, Rakousko, Polsko, Portugalsko, Rumunsko, Švédsko, Slovinsko, Španělsko, Maďarsko, Kypr (pouze s adaptérem), Švýcarsko - další země na vyžádání Infračervený zesilovač Příkon 0,5 W Jmenovité napětí 12 V stejnosm. Příkon v pohotovostním režimu 0,12 W Stupeň krytí IP20 Sada obsahuje: Řídicí jednotka (B), vysílač s rozptylovou čočkou (E), přijímač (C) Zvlášť se objednává přídavný vysílač s rozptylovou čočkou (E), stojánek (D) a univerzální síťový napájecí zdroj (A). Popis Obj. číslo Balení Stojánek ks Sada ks Přídavný vysílač ks Síťový napájecí zdroj (se širokým rozsahem napětí) 10 W ks a b IR IR IR out out out 12V DC in IR in 12V DC in IR in e d c 6 m ø 30 17,5 IR out ø IR out IR out x ø 3 x ø
