1 Přehled programu Skupina Systém zásuvek a vedení kabelů E-Live i Přehled sortimentu Systémy kování Invision pro ploché televizory a monitory i Přehled sortimentu/technické porovnání Přehled programu Skupina

2 Přehled sortimentu 10.1 Systém zásuvek a vedení kabelů E-Live i Zásuvka k vestavění Tippo Zásuvka k vestavění Pullo Zásuvka k vestavění Turn Zásuvka k vestavění Epail Zásuvka k vestavění Klappo Zásuvka k montáži na plochu Flapbox Zásuvka k vestavění Deltabox Insel Zásuvka k montáži na plochu Deltabox AB Zásuvka k montáži na plochu Nook Systém zásuvek a vedení kabelů E-Live

3 i Přehled sortimentu 10.1 Systém zásuvek a vedení kabelů E-Live Zásuvka k montáži na plochu Desko Lišta se zásuvkami Unica Zástrčky a konektory Kabelové průchodky Kabelové kanály Držák kabelu Systém zásuvek a vedení kabelů E-Live

4 Systém zásuvek a vedení kabelů E-Live Použití v kanceláři Univerzální použití v kanceláři Systém zásuvek E-Live to umožní. Systém zásuvek E-Live s moderním designem se dá použít v každé kanceláři. Všechny systémy zásuvek lze namontovat dodatečně. Vestavné zásuvky přispívají k uklizenému vzhledu ergonomického pracoviště. V konferenční místnosti jsou všechny důležité přípojky okamžitě k dispozici Systém zásuvek a vedení kabelů E-Live

5 Systém zásuvek a vedení kabelů E-Live Použití v kuchyni Nadčasový a moderní design pro kuchyně Jako zápustná zásuvka, namontovaná na varném ostrůvku, nebo jako zásuvka jednoduše namontovaná na ploše - E-Live nabízí individuální řešení pro každou situaci. Dekorativní a funkční zásuvky přímo na kuchyňské pracovní desce pro pohodlné zapojení elektrospotřebičů. Systém zásuvek a vedení kabelů E-Live

6 Technické informace Systémy zástrček i zásuvka Zástrčka Použití v těchto zemích: Schuko W (Vodorovné uspořádání) Schuko D (Diagonální uspořádání) Bulharsko, Bosna, Estonsko, Finsko, Holandsko, Island, Itálie, Jordánsko, Chorvatsko, Lotyšsko, Litva, Lucembursko, Maďarsko, Moldávie, Německo, Norsko, Portugalsko, Rakousko, Rumunsko, Řecko, Saudská Arábie, Švédsko, Srbsko, Slovinsko, Španělsko, Turecko, Ukrajina, BEK W (pro ČR/SR) (Vodorovné uspořádání) včetně dětské pojistky BEK D (pro ČR/SR) (Diagonální uspořádání) včetně dětské pojistky CEE 7/7 kompatibilní se zásuvkami Schuko BEK Belgie, Česká republika, Francie, Polsko, Slovensko CH-13 W (Vodorovné uspořádání) Švýcarská centrální zástrčka typ J Švýcarsko GB-Y W (Vodorovné uspořádání) GB-Y D (Diagonální uspořádání) Zástrčka UK typ G Velká Británie, Irsko, Malta, Kypr, Bahrajn, Katar, Kuvajt, Omán, Spojené Arabské Emiráty IND W (Vodorovné uspořádání) Indická zástrčka typ M Indie Systém zásuvek a vedení kabelů E-Live

7 i Technické informace Systémy zástrček Způsoby zapojení Zapojení s předmontovanou zástrčkou Při použití zásuvek s namontovanou zástrčkou v místně příslušném provedení může připojení do sítě přes domovní zásuvku provést kdokoli.... zástrčkou systému HV3 Při použití zásuvek se systémem HV3 se tyto dají snadno zapojit do domovní zásuvky. Několik zásuvek lze vzájemně propojit pomocí prodlužovacích kabelů s konektory HV3. Systém HV3 je kompatibilní s konektory systému Wieland GST 18/3.... kabelem s odizolovanými koncovkami Při použití zásuvky, která se dodává bez předinstalované zástrčky (provedení: odizolované žíly napájecího kabelu s koncovkami), musí připojení k domovní instalaci nebo montáž síťové zástrčky obstarat kvalifikovaný elektrikář. Systém zásuvek a vedení kabelů E-Live

8 Zásuvky k zapuštění Technické porovnání i Tippo Pullo Turn Epail Klappo Strana č Oblasti použití Kuchyň Bydlení Kancelář Konferenční místnosti Hotel Montážní návod Vestavba Nástavba Materiál Plast Ocel Hliník Nerez Počet výstupů USB Počítačová síť VGA Proud Typ zásuvky Schuko BEK (pro ČR/SR) GB-Y CH-13 IND Systém zásuvek a vedení kabelů E-Live

9 Flapbox Deltabox Insel Deltabox AB Nook Desko Unica Systém zásuvek a vedení kabelů E-Live Zásuvky k zapuštění Technické porovnání i

10 Zásuvka k vestavění Tippo Elegantní řešení pro použití nejmodernější komunikační techniky Po lehkém tlaku na víko se toto automaticky otevře a zásuvky jsou ihned snadno přístupné Technické informace ve zkratce: Minimální tloušťka desky 10 mm Vývod pro kabel s pryžovou manžetou Výklopné víko Snadné upevnění díky mechanismu se západkou Systém zásuvek a vedení kabelů E-Live

11 Zásuvka k vestavění Tippo 2 zásuvky S komfortním otvíráním: stačí zatlačit na víko a toto se automaticky otevře Vývod pro kabel s pryžovou manžetou Vstup pro napájení: kabel délky 200 mm s konektorem HV3 a aretací Pouzdro stříbřitě eloxovaný hliník a plast s úpravou aluminium finiš Vložky, černý plast Napájecí kabel objednávat separátně, viz str Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko D CH-13 W BEK D (pro ČR/SR) GB-Y W IND W , zásuvky 2 zdířky USB S komfortním otvíráním: stačí zatlačit na víko a toto se automaticky otevře Vývod pro kabel s pryžovou manžetou Vstup pro napájení: kabel délky 200 mm s konektorem HV3 a aretací Včetně 2 kabelů USB, délka 2900 mm Pouzdro stříbřitě eloxovaný hliník a plast s úpravou aluminium finiš Vložky, černý plast Napájecí kabel objednávat separátně, viz str Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko D CH-13 W BEK D (pro ČR/SR) GB-Y W IND W , Systém zásuvek a vedení kabelů E-Live

12 Zásuvka k vestavění Tippo 2 zásuvky 2 zdířky RJ45 S komfortním otvíráním: stačí zatlačit na víko a toto se automaticky otevře Vývod pro kabel s pryžovou manžetou Vstup pro napájení: kabel délky 200 mm s konektorem HV3 a aretací Včetně 2 síťových kabelů RJ45 (Cat 6 stíněný), délka 3500 mm Pouzdro stříbřitě eloxovaný hliník a lakovaný plast Vložky, černý plast Napájecí kabel objednávat separátně, viz str Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko D CH-13 W BEK D (pro ČR/SR) GB-Y W IND W , Systém zásuvek a vedení kabelů E-Live

13 Zásuvka k vestavění Pullo 2, 3 nebo 4 zásuvky podle místního provedení Zásuvka se otvírá ručně - stačí zabrat za mezeru s protiprachovým kartáčkem Vstup pro napájení: kabel délky 150 mm s konektorem HV3 a aretací Pouzdro ocel upravená práškovou barvou Vložky, černý plast Napájecí kabel objednávat separátně, viz str Místní provedení Počet prvků Povrchová úprava Balení Vložka se zásuvkou zásuvky aluminium finiš brilantní bílá Schuko D CH-13 D BEK D (pro ČR/SR) GB-Y D Systém zásuvek a vedení kabelů E-Live

14 Otočná zásuvka k zapuštění Turn Turn Plug & Play Multimédia a elektronické pomůcky se stávají pevnou součástí každodenního života. V ideálním případě nábytek a kreativní zařízení interiéru nabízí možnost připojit se snadno a rychle do elektrické nebo počítačové sítě. Stačí stisknout tlačítko a zásuvka Turn odhalí skryté hodnoty: pohodlně a rychle dostupné zásuvky na 230 V, přípojky na počítačovou síť, porty USB. Bezpečné a skryté vedení kabelů pod pracovní plochou umožní zachovat pořádek na stole. Technické informace ve zkratce: Minimální tloušťka desky 12 mm Minimální montážní hloubka 91 mm Snadné upevnění díky mechanismu se západkou V otevřené i v zavřené poloze nevyčnívá nad plochou stolu Systém zásuvek a vedení kabelů E-Live

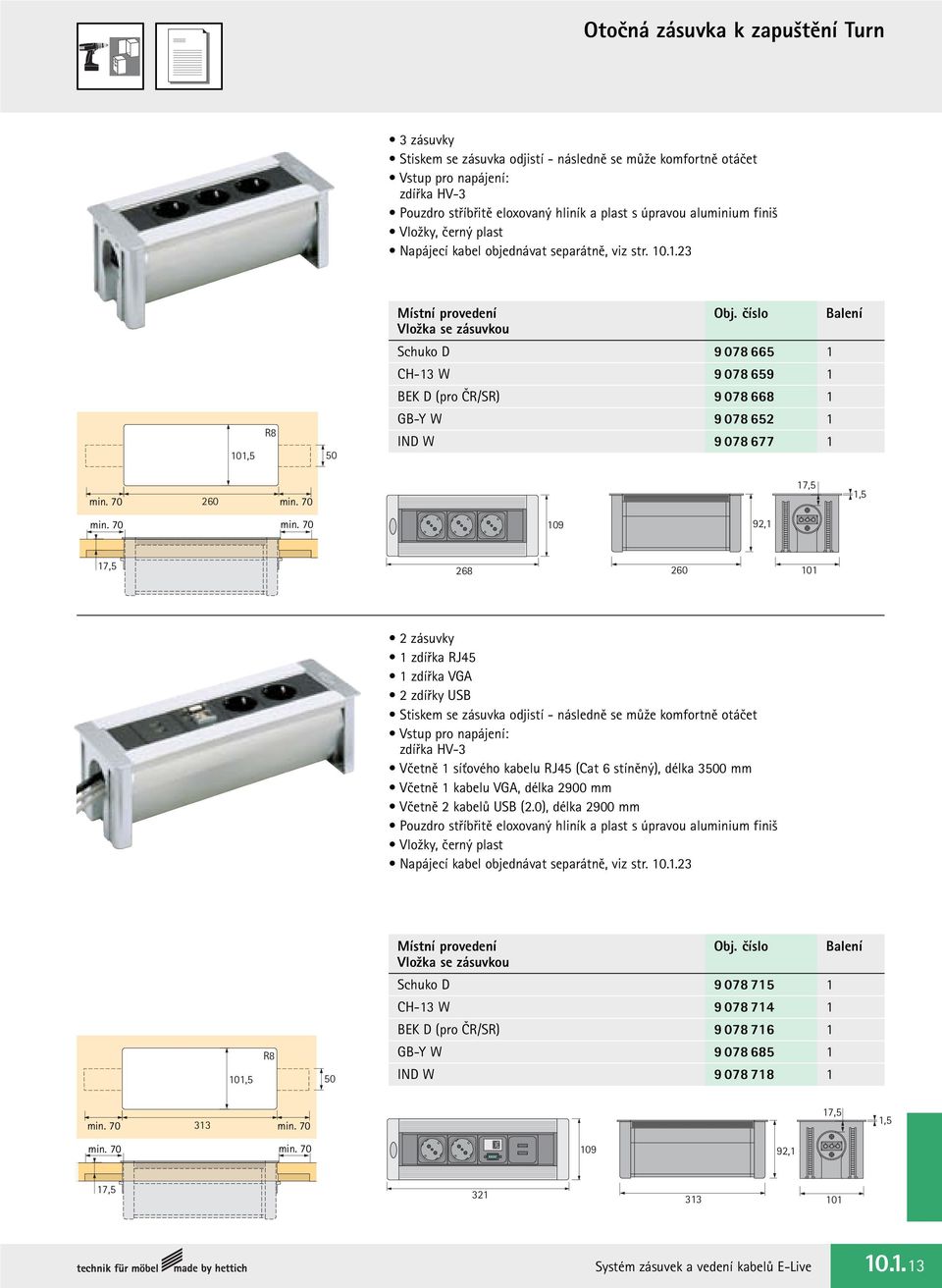

15 Otočná zásuvka k zapuštění Turn 3 zásuvky Stiskem se zásuvka odjistí - následně se může komfortně otáčet Vstup pro napájení: zdířka HV-3 Pouzdro stříbřitě eloxovaný hliník a plast s úpravou aluminium finiš Vložky, černý plast Napájecí kabel objednávat separátně, viz str Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko D CH-13 W BEK D (pro ČR/SR) ,5 R8 50 GB-Y W IND W min min ,5 1,5 min. 70 min ,1 17, zásuvky 1 zdířka RJ45 1 zdířka VGA 2 zdířky USB Stiskem se zásuvka odjistí - následně se může komfortně otáčet Vstup pro napájení: zdířka HV-3 Včetně 1 síťového kabelu RJ45 (Cat 6 stíněný), délka 3500 mm Včetně 1 kabelu VGA, délka 2900 mm Včetně 2 kabelů USB (2.0), délka 2900 mm Pouzdro stříbřitě eloxovaný hliník a plast s úpravou aluminium finiš Vložky, černý plast Napájecí kabel objednávat separátně, viz str Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko D CH-13 W BEK D (pro ČR/SR) ,5 R8 50 GB-Y W IND W min min ,5 1,5 min. 70 min ,1 17, Systém zásuvek a vedení kabelů E-Live

16 Zápustná zásuvka k vestavbě Epail Epail - elegantní a kompaktní řešení pro kuchyně, kanceláře a konferenční místnosti s moderním designem Zápustná zásuvka Epail zmizí téměř neviditelně v pracovní nebo stolové desce a lehkým stiskem krytky opět vyjede nahoru. Po použití se zásuvka Epail ručně vrátí do původní polohy. Technické informace ve zkratce: Automatická funkce Pro desky tloušťky mm Jednoduchá montáž přišroubováním Kompaktní konstrukce Systém zásuvek a vedení kabelů E-Live

17 Zápustná zásuvka k vestavbě Epail 2 zásuvky Stačí zatlačit na kulaté víčko a zásuvka automaticky vyjede z pracovní desky Vstup pro napájení: přívodní kabeláž, délka 2000 mm se síťovou zástrčkou dle místní specifikace Montážní otvor ø 140 mm Pouzdro plast černý a úprava aluminium finiš Vložky, černý plast 99 ø160 ø ø134 ø210 Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko D CH-13 W BEK D (pro ČR/SR) GB-Y W zásuvky 2 zdířky USB 2 zdířky RJ45 Stačí zatlačit na kulaté víčko a zásuvka automaticky vyjede z pracovní desky Vstup pro napájení: přívodní kabeláž, délka 300 mm s konektorem HV3 a aretací Včetně 2 kabelů USB (2.0), délka 3000 mm Včetně 2 síťových kabelů RJ45 (Cat 6 stíněný), délka 3000 mm Montážní otvor ø 140 mm Pouzdro plast černý a úprava aluminium finiš Vložky, černý plast Napájecí kabel objednávat separátně, viz str ø160 ø ø134 ø210 Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko D CH-13 W BEK D (pro ČR/SR) GB-Y W Systém zásuvek a vedení kabelů E-Live

18 Zásuvka k vestavění Klappo 2 zásuvky s výklopným víčkem Vstup pro napájení: přívodní kabeláž, délka 3000 mm s odizolovanými vodiči a 3 koncovkami Pouzdro kartáčovaná nerezová ocel Vložky, černý plast Zástrčka v místním provedení se objednává zvlášť, viz str Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko W CH-13 W BEK W (pro ČR/SR) GB-Y W min , ,4 ø Systém zásuvek a vedení kabelů E-Live

19 Zásuvka k montáži na plochu Flapbox 2 zásuvky S výklopným víkem a vypínačem pro odpojení pravé zásuvky Vstup pro napájení: přívodní kabeláž, délka 2000 mm s odizolovanými vodiči a 3 koncovkami Pouzdro plast s úpravou nerezový vzhled Vložky, černý plast Zástrčka v místním provedení se objednává zvlášť, viz str Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko W CH-13 W BEK W (pro ČR/SR) GB-Y W Vypínač pro pravou zásuvku Systém zásuvek a vedení kabelů E-Live

20 Zásuvka k vestavění Deltabox Insel 2 zásuvky s výklopným víčkem Vstup pro napájení: přívodní kabeláž, délka 2000 mm s odizolovanými vodiči a 3 koncovkami Vrtání: 23 mm Pouzdro kartáčovaná nerezová ocel Vložky, černý plast Zástrčka v místním provedení se objednává zvlášť, viz str Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko W CH-13 W BEK W (pro ČR/SR) GB-Y W ø Systém zásuvek a vedení kabelů E-Live

21 Zásuvka k montáži na plochu Deltabox AB 2 zásuvky s výklopným víčkem Vstup pro napájení: přívodní kabeláž, délka 2000 mm s odizolovanými vodiči a 3 koncovkami Pouzdro kartáčovaná nerezová ocel Vložky, černý plast Zástrčka v místním provedení se objednává zvlášť, viz str Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko W CH-13 W BEK W (pro ČR/SR) GB-Y W Systém zásuvek a vedení kabelů E-Live

22 Zásuvka k montáži na plochu Nook 4 zásuvky s výklopným víčkem Použití v koutě Ideální pro dodatečnou montáž díky flexibilním nastavením délky zásuvky mm Vstup pro napájení: přívodní kabeláž, délka 2000 mm s odizolovanými vodiči a 3 koncovkami Pouzdro kartáčovaná nerezová ocel Vložky, černý plast Zástrčka v místním provedení se objednává zvlášť, viz str Místní provedení Obj. číslo Balení Vložka se zásuvkou Schuko W CH-13 W BEK W (pro ČR/SR) GB-Y W Systém zásuvek a vedení kabelů E-Live

23 Zásuvka k montáži na plochu Desko 3 zásuvky Vstup pro napájení: zdířka HV-3 Jednoduchá a rychlá montáž na stůl Včetně montážních úhelníků a šroubů Pouzdro stříbřitě eloxovaný hliník Vložky, černý plast Napájecí kabel objednávat separátně, viz str Místní provedení Šířka B Obj. číslo Balení Vložka se zásuvkou mm Schuko D CH-13 W BEK D (pro ČR/SR) GB-Y D B 87 upínací svěrka 73 3 zásuvky 2 zdířky USB 2 zdířky RJ45 Vstup pro napájení: zdířka HV-3 Jednoduchá a rychlá montáž na stůl Včetně montážních úhelníků a šroubů Včetně 2 síťových kabelů RJ45 (Cat 6 stíněný), délka 3000 mm Včetně 2 kabelů USB (2.0), délka 3000 mm Pouzdro stříbřitě eloxovaný hliník Vložky, černý plast Napájecí kabel objednávat separátně, viz str Místní provedení Šířka B Obj. číslo Balení Vložka se zásuvkou mm Schuko D CH-13 W BEK D (pro ČR/SR) GB-Y D B 87 upínací svěrka 73 Systém zásuvek a vedení kabelů E-Live

24 Zásuvka k montáži na plochu Unica 3 zásuvky Univerzální lišta se zásuvkami pro upevnění pod stůl nebo použití v kabelovém kanálu Jednotlivé zásuvkové prvky lze vzájemně propojovat Vstup pro napájení: zdířka HV-3 (vstup a výstup) Pouzdro plast šedý a černý Vložky, černý plast Napájecí kabel objednávat separátně, viz str Místní provedení Šířka B Obj. číslo Balení Vložka se zásuvkou mm Schuko D CH-13 W BEK D (pro ČR/SR) GB-Y D B Systém zásuvek a vedení kabelů E-Live

25 Zástrčky a konektory Napájecí kabel s konektorem HV3 na 230 V Provedení Zástrčka Délka Balení 2000 mm 3000 mm 4000 mm Schuko a BEK CEE 7/ CH-13 Typ J GB-Y Typ G IND Typ M ! Prodlužovací kabel s konektorem HV3, 230 V Délka mm Obj. číslo Balení Zásuvka v místním provedení Provedení Zástrčka Obj. číslo Balení Schuko a BEK CEE 7/ CH-13 Typ J GB-Y Typ G IND Typ M Systém zásuvek a vedení kabelů E-Live

26 Kabelové průchodky Těsnící kartáček Zinkový odlitek Povrchová úprava Průměr Balení 60 mm 80 mm nerezový finiš chromovaná lesklá matný hliník zlacená lesklá S flexibilním kartáčkovým těsněním K zalisování Plast Povrchová úprava Průměr Balení 60 mm 80 mm černá aluminium finiš šedá Systém zásuvek a vedení kabelů E-Live

27 Kabelové průchodky Těsnící kartáček Zinkový odlitek Povrchová úprava Průměr Balení 60 mm 80 mm lakováno odstín stříbřitý hliník chromovaná lesklá černá matná zlacená lesklá lakováno odstín nikl matný niklovaná matná aluminium finiš nerezový finiš chromovaná matná Plast Povrchová úprava Průměr Balení 60 mm 80 mm bílá hnědá šedá chromovaná lesklá chromovaná matná černá buk Systém zásuvek a vedení kabelů E-Live

28 Kabelový kanál Kabely jsou chráněny od zásuvky v podlaze až po desku stolu Max. výška 815 mm Lze prodlužovat Jednoduchá a rychlá montáž. Sada obsahuje: 1 kabelový kanál s 15 články 1 upevňovací kus na podlahu 1 adaptér na stůl 3 vruty Obj. číslo Balení sada Montážní návod Kabely se vloží do nainstalovaného kabelového kanálu. Kabely je třeba vést skrz adaptér s pojistkou proti vytržení v desce stolu a otevřenými články kabelového kanálu. Prosím pozor: Upevňovací kus na podlahu se musí vždy montovat vybráním pro kabel směrem k zásuvce! ø64 40,5 ø102 65,2 Články kabelového kanálu se snadno zamáčknou do adaptéru u stolu nebo do upevňovacího kusu v podlaze. Upevňovací kus do podlahy musí být namontován blízko zásuvky v podlaze. Adaptér se pomocí vrutu našroubuje na spodní stranu stolové desky Systém zásuvek a vedení kabelů E-Live

29 Kanály a držáky pro kabely Kabelový kanál, k nalepení Délka 1050 mm Možnost zkrátit na libovolnou délku 2 oboustranné lepící pásky pro připevnění pod stůl Plast Povrchová úprava Obj. číslo Balení černá aluminium finiš Držák kabelu Pro horizontální vedení kabelů Šedý plast Provedení Obj. číslo Balení jednoduché /5 dvojité /5 Systém zásuvek a vedení kabelů E-Live

30 Přehled sortimentu 10.2 Systémy kování Invision pro integraci nových médií do nábytku i Zvedací systém pro TV DR!VE Nástěnné držáky pro ploché obrazovky Držáky monitoru Držáky pro PC Systémy kování Invision pro integraci nových médií do nábytku

31 i Přehled sortimentu 10.2 Systémy kování Invision pro integraci nových médií do nábytku Výsuvy pro klávesnici a televizor Držáky na DVD a CD Zvedací systémy Držák projektoru Infračervený zesilovač Systémy kování Invision pro integraci nových médií do nábytku

32 Systémy kování Invision pro ploché televizory a monitory Použití v obývacím pokoji Perfektní řešení pro Vaše vlastní domácí kino! Design interieru dotváří souhra plochých obrazovek a moderních linií Systémy kování Invision pro integraci nových médií do nábytku

33 Systémy kování Invision pro ploché televizory a monitory Použití v hotelu High-tech v hotelovém pokoji Stačí stisknout tlačítko a plazmový televizor automaticky vyjede do požadované polohy - nejmodernější technologie na nejvyšší úrovni. Systémy kování Invision pro integraci nových médií do nábytku

34 Systémy kování Invision pro ploché televizory a monitory Použití v kuchyni Moderní zábava v kuchyni Ploché televizory se dají optimálně integrovat do kuchyní Systémy kování Invision pro integraci nových médií do nábytku

35 Systémy kování Invision pro ploché televizory a monitory Použití v kanceláři a konferenční místnosti Nejmodernější informační technologie pro kanceláře a konferenční místnosti Perfektní uspořádání multimediální kanceláře. Systémy kování Invision pro integraci nových médií do nábytku

36 Přehled sortimentu/technické porovnání 10.2 Systémy kování Invision pro integraci nových médií do nábytku i DR!VE Aro Pan Artico Fixx Strana č pro Plazmové a LCD-televizory Plazmové a LCD-televizory Plazmové a LCD-televizory Plazmové a LCD-televizory Plazmové a LCD-televizory Stručný popis Zvedací systém pro ploché televizory Nástěnný držák pro ploché televizory s motorickým nastavením Nástěnný držák pro ploché televizory s motorickým nastavením Nástěnný držák pro ploché obrazovky Nástěnný držák pro ploché obrazovky Nosnost až 65 kg až 100 kg až 50 kg až 50 kg až 80 kg Úhlopříčka obrazovky* až 42 (107 cm) až 65 (165 cm) až 50 (127 cm) až 52 (132 cm) až 50 (127 cm) Elektrické nastavení Vertikální a horizontální Horizontální Horizontální Mechanické nastavení Svisle Vertikální a horizontální Vertikální a horizontální * Pouze orientační údaje. Rozhodující jsou montážní body a velikost televizoru Systémy kování Invision pro integraci nových médií do nábytku

37 i Přehled sortimentu/technické porovnání 10.2 Systémy kování Invision pro integraci nových médií do nábytku Artic Articu Artica Spider Move Spider LCD-televizory a monitory Ploché monitory Ploché monitory Projektor Projektor Nástěnný držák pro ploché obrazovky Nástěnný držák pro ploché obrazovky Nástěnný držák pro ploché obrazovky Elektricky ovládaný držák projektoru Stropní držák pro projektor až 30 kg až 8 kg až 8 kg až 30 kg až 10 kg až 32 (81 cm) až 24 (61 cm) až 24 (61 cm) Svisle Vertikální a horizontální Vertikální a horizontální Vertikální a horizontální Vertikální a horizontální Systémy kování Invision pro integraci nových médií do nábytku

38 Zvedací systém pro TV DR!VE Zvedací systém pro TV DR!VE Ploché televizory už neodmyslitelně patří do obývacích pokojů. TV-systém DR!VE schová televizor do nábytku nebo jej vystaví v interiéru. Technické informace ve zkratce: Použití pro ploché televizory 45 až 65 kg Individuální přizpůsobení pro různé velikosti Výšky zdvihu 720 nebo 870 mm Rychlost pohybu cca 50 mm/sek. Pohodlné ovládání dálkovým ovladačem nebo ručním vypínačem Automatické vypínání televizoru při dojezdu do dolní polohy Automatický dojezd do horní a dolní polohy bez stálého držení tlačítka Programovatelná horní koncová poloha Ochrana proti kolizi Systémy kování Invision pro integraci nových médií do nábytku

39 Zvedací systém pro TV DR!VE Systém zapojení Zvedací a otočný sloup s plochým televizorem Zásuvka pro plochý televizor Síťový kabel Infračervený přijímač Řídící jednotku 150 Ruční ovladač 180 Montážní podložka Dálkový ovladač Senzor pro ochranu proti kolizi Základní deska Otočná jednotka Montážní body pro ploché televizory (pohled zezadu) max. 930 min. 230 max. 570* min. 250* uhlopříčka obrazovky * Při upevnění pomocí 4 nosných ramen Technické informace viz str Systémy kování Invision pro integraci nových médií do nábytku

40 Zvedací systém pro TV DR!VE K zabudování do nábytku Skryje plochý televizor do nábytku Použití v těchto zemích: Bahrajn, Belgie, Bosna, Bulharsko, Česká republika, Estonsko, Finsko, Francie, Holandsko, Chorvatsko, Indie, Irsko, Island, Itálie, Jordánsko, Katar, Kuvajt, Kypr, Litva, Lotyšsko, Luxemburg, Maďarsko, Malta, Moldávie, Německo, Norsko, Omán, Polsko, Portugalsko, Rakousko, Rumunsko, Řecko, Saudská Arábie, Slovensko, Slovinsko, Spojené arabské emiráty, Srbsko, Španělsko, Švédsko, Švýcarsko, Turecko, Ukrajina, Velká Británie další státy na vyžádání Sada obsahuje: 1 vodicí sloup se 2 nosnými rameny 1 otočná jednotka nebo montážní deska se senzorem 1 dálkový ovladač a infračervený přijímač 1 ruční vypínač 1 řídicí jednotku, sadu kabelů se zástrčkou podle varianty (místní provedení) Fixní sloup Nosnost 65 kg Montážní výška Výška zdvihu Volt Sada kabelů Obj. číslo Balení mm mm Schuko sada BEK (pro ČR/SR) sada CH sada IND sada 240 GB sada Schuko sada BEK (pro ČR/SR) sada CH sada IND sada 240 GB sada Otočný sloup Nosnost 45 kg Montážní výška Výška zdvihu Volt Sada kabelů Obj. číslo Balení mm mm Schuko sada BEK (pro ČR/SR) sada CH sada IND sada 240 GB sada Schuko sada BEK (pro ČR/SR) sada CH sada IND sada 240 GB sada Technické informace viz strana Systémy kování Invision pro integraci nových médií do nábytku

41 Zvedací systém pro TV DR!VE volně stojicí Pro výškové polohování plochého televizoru Použití v těchto zemích: Bahrajn, Belgie, Bosna, Bulharsko, Česká republika, Estonsko, Finsko, Francie, Holandsko, Chorvatsko, Indie, Irsko, Island, Itálie, Jordánsko, Katar, Kuvajt, Kypr, Litva, Lotyšsko, Luxemburg, Maďarsko, Malta, Moldávie, Německo, Norsko, Omán, Polsko, Portugalsko, Rakousko, Rumunsko, Řecko, Saudská Arábie, Slovensko, Slovinsko, Spojené arabské emiráty, Srbsko, Španělsko, Švédsko, Švýcarsko, Turecko, Ukrajina, Velká Británie další státy na vyžádání Sada obsahuje: 1 vodící sloup 1 otočná jednotka nebo montážní deska se senzorem 1 dálkový ovladač a infračervený přijímač 1 ruční vypínač 1 řídicí jednotku, sadu kabelů se zástrčkou podle varianty (místní provedení) Fixní sloup Nosnost 65 kg Montážní výška Výška zdvihu Volt Sada kabelů Obj. číslo Balení mm mm Schuko sada BEK (pro ČR/SR) sada CH sada IND sada 240 GB sada Schuko sada BEK (pro ČR/SR) sada CH sada IND sada 240 GB sada Otočný sloup Nosnost 45 kg Montážní výška Výška zdvihu Volt Sada kabelů Obj. číslo Balení mm mm Schuko sada BEK (pro ČR/SR) sada CH sada IND sada 240 GB sada Schuko sada BEK (pro ČR/SR) sada CH sada IND sada 240 GB sada Technické informace viz strana Systémy kování Invision pro integraci nových médií do nábytku

42 Zvedací systém pro TV DR!VE Součásti sady Vodící sloupy a nosná ramena Pro montáž do nábytku nebo jako volně stojící Individuálně programovatelná horní koncová poloha Se zabudovaným pohonem, není nutný přídavný kryt Nosná ramena lze zkrátit na potřebný rozměr U plochého televizoru se 4 montážními body lze přiobjednat další nosná ramena (obj. č ) viz str Technické údaje: Rychlost pohybu cca 50 mm/sek. Hlučnost: < 60 db (A) Nosnost 65 kg Přípustný ohybový moment: 60 Nm Jmenovitý příkon: 140 W Horizontální a vertikální seřízení Napájecí kabel, délka 1300 mm Hliník stříbřitě eloxovaný, ocelové prvky v barvě bílý hliník Poznámky k montáži: Při kombinaci otočné jednotky se základní deskou se mění vestavná výška 720 mm výška zdvihu 870 mm výška zdvihu nosné rameno nosné rameno vodící sloup vodící sloup Řídící jednotka s ochranou proti kolizi Pro sestavy DR!VE Automatické vypínání televizoru a jiných připojených elektrospotřebičů v dolní poloze 230 V nebo 240 V Příkon v pohotovostním režimu cca 3 W Ochrana proti kolizi Piezoelektrický senzor pro zamezení kolize při vyjíždění Pro výškové nastavení a otočnou jednotku Kolize s překážkou vede ke změně směru pohybu Obrazovka jede cca 40 až 60 mm volně a poté zastaví Systémy kování Invision pro integraci nových médií do nábytku

43 Zvedací systém pro TV DR!VE Součásti sady Otočná jednotka pro vodící sloupy Pro montáž otočného sloupu Ocel s povrchou úpravou prášk. barvou aluminium finiš 86 Technické údaje: Rozsah otáčení max. 180 doprava/150 doleva (330 ) Nosnost 45 kg Hlučnost: < 50 db (A) Přípustný ohybový moment: 50 Nm Pohon: zabudovaný elektromotor na stejnosměrný proud Jmenovitý příkon cca 50 W Kabel k motoru, délka 1300 mm Senzor s kabelem 1300 mm Infračervený senzor a dálkové ovládání nebo ruční vypínač, kabel délky 2000 mm Poznámky k montáži: K zajištění stability se otočná jednotka musí přišroubovat na přídavnou základovou desku (700 x 600 x 6 mm). Základová deska se objednává separátně, viz str ø8,5 53 ø8,5 6 Montážní deska pro vodící sloupy Pro montáž fixního sloupu Ocel s povrchou úpravou prášk. barvou aluminium finiš Senzor s kabelem 1400 mm Infračervený senzor a dálkové ovládání Ruční vypínač, kabel délky 2000 mm Poznámky k montáži: K zajištění stability se otočná jednotka musí přišroubovat na přídavnou základovou desku (700 x 600 x 6 mm). Základová deska se objednává separátně, viz str Dálkový ovladač Ovládání řídící jednotky Tlačítka pro pohyb nahoru/dolů Tlačítka pro paměťová místa Osvětlení tlačítek Pro optimální stabilitu je třeba použít základovou desku, viz str Systémy kování Invision pro integraci nových médií do nábytku

44 Zvedací systém pro TV DR!VE Příslušenství Doplňková sada pro nosná ramena Pro vodicí sloupy DR!VE K upevnění ploché obrazovky pomocí 4 šroubů lze zkrátit na požadovaný rozměr hliník stříbřitě eloxovaný Sada obsahuje: 2 nosná ramena Obj. číslo Balení sada Stabilní základová deska Zaručuje bezpečnou stabilitu vodícího sloupu Ocel s povrchou úpravou prášk. barvou aluminium finiš Pro montáž s Obj. číslo Balení otočným sloupem fixním sloupem Pro montáž s otočným sloupem Pro montáž s fixním sloupem , , ø7 175 ø Přídavný dálkový ovladač Ovládání řídící jednotky Tlačítka pro pohyb nahoru/dolů Tlačítka pro paměťová místa Osvětlení tlačítek Obj. číslo Balení Systémy kování Invision pro integraci nových médií do nábytku

45 Systémy kování Invision pro integraci nových médií do nábytku Nástěnné držáky pro ploché obrazovky Hodí se do obývacího pokoje, ložnice, kuchyně i kanceláře Korunují atraktivní vzhled každého interiéru Systémy kování Invision pro integraci nových médií do nábytku

46 Nástěnný držák pro ploché obrazovky Aro Pro plazmové a LCD-televizory Motorizovaný Pomocí dálkového ovládání lze držák otáčet v horizontálním směru o 0 až 60 doprava a doleva Rozsah horizontálního pohybu lze omezit seřizovacím šroubem Ručně lze seřídit vertikální sklon 0 nebo 10 Certifikáty TÜV a GS Vedení kabelů Použití v těchto zemích: Belgie, Bulharsko, Česká republika, Dánsko, Estonsko, Finsko, Francie, Holandsko, Irsko, Itálie, Kypr, Litva, Lotyšsko, Luxemburg, Maďarsko, Malta, Německo, Polsko, Portugalsko, Rakousko, Rumunsko, Řecko, Slovensko, Slovinsko, Španělsko, Švédsko, Velká Británie další státy na vyžádání Ocel, prášková barva černá Sada obsahuje: Nástěnný držák Dálkový ovladač Síťový zdroj s eurovidlicí pro 230 V Montážní materiál Poznámky k montáži: Rozsah pohybu výkyvného ramena * 2 se musí v závislosti na úhlopříčce telvizoru * 1 omezit na Úhlopříčka obrazovky Rozměr A Rozměr B Rozměr C Rozměr D Nosnost Obj. číslo Balení v palcích mm mm mm mm kg od sada od sada 50 Montážní body pro ploché televizory (pohled zezadu) 50 max. 690/1030 min. 20 A min. 20 B max. 490 min. 20 uhlopříčka obrazovky C * * 2 60 D Systémy kování Invision pro integraci nových médií do nábytku

47 Nástěnný držák pro ploché obrazovky Pan Pro plazmové a LCD-televizory Motorizovaný Ručně nebo pomocí dálkového ovládání lze držák otáčet v horizontálním směru o 90 /180 doprava nebo doleva, směr otáčení je závislý na montážní poloze Ručně lze seřídit vertikální sklon 0 nebo 12 Certifikáty TÜV a GS Použití v těchto zemích: Belgie, Bulharsko, Česká republika, Dánsko, Estonsko, Finsko, Francie, Holandsko, Irsko, Itálie, Kypr, Litva, Lotyšsko, Luxemburg, Maďarsko, Malta, Německo, Polsko, Portugalsko, Rakousko, Rumunsko, Řecko, Slovensko, Slovinsko, Španělsko, Švédsko, Velká Británie další státy na vyžádání Ocel, prášková barva černá Sada obsahuje: Nástěnný držák Dálkový ovladač Síťový zdroj s plochou eurovidlicí pro 230 V Montážní materiál Úhlopříčka obrazovky Šířka TV Rozměr A Rozměr B Rozměr C Rozměr D Nosnost Obj. číslo Balení v palcích mm mm mm mm mm kg sada sada sada Montážní body pro ploché televizory (pohled zezadu) max. 380/610/ min. 40 max. 280/ 410/ 498 min. 95 uhlopříčka obrazovky 0 12 B A C D Systémy kování Invision pro integraci nových médií do nábytku

48 Nástěnný držák pro ploché obrazovky Artico Artico Mono Pro plazmové a LCD-televizory Pro televizory s úhlopříčkou palců S jednokloubovým ramenem Lze naklápět vertikálně a horizontálně Nosnost 50 kg Hliník Obj. číslo Balení Montážní body pro ploché televizory (pohled zezadu) max. 568 min ø6, max. 420 min. 120 uhlopříčka obrazovky Artico Multi Pro plazmové a LCD-televizory Pro televizory s úhlopříčkou palců S vícekloubovým ramenem Lze naklápět vertikálně a horizontálně Nosnost 50 kg Hliník Obj. číslo Balení Montážní body pro ploché televizory (pohled zezadu) max. 568 min ø6, max. 420 min. 120 uhlopříčka obrazovky Systémy kování Invision pro integraci nových médií do nábytku

49 Nástěnný držák pro ploché obrazovky Fixx Pro plazmové a LCD-televizory Univerzální nástěnný držák, vzdálenost od stěny 20 mm Ocel s povrchovou úpravou prášk. barvou aluminium finiš Úhlopříčka obrazovky Nosnost Obj. číslo Balení v palcích kg až až až Úhlopříčka obrazovky do 32 palců 400 Úhlopříčka obrazovky do 42 palců , , Úhlopříčka obrazovky do 50 palců 900 Montážní body pro ploché televizory (pohled zezadu) max. 350/700/ , , / 450/ 450 min. 40 min. 30 uhlopříčka obrazovky Systémy kování Invision pro integraci nových médií do nábytku

50 Nástěnný držák pro ploché obrazovky Artic Artic Mono Pro LCD-monitory Pro televizory s úhlopříčkou palců S jednokloubovým ramenem Lze naklápět vertikálně a horizontálně Nosnost 30 kg Včetně 2 montážních desek VESA 100 a VESA 200, ocel, černá barva Ocel s povrchovou úpravou prášk. barvou aluminium finiš Obj. číslo Balení sada Lock Loose Artic Multi Pro LCD-monitory Pro televizory s úhlopříčkou palců S vícekloubovým ramenem Lze naklápět vertikálně a horizontálně Nosnost 30 kg Včetně 2 montážních desek VESA 100 a VESA 200, ocel, černá barva Ocel s povrchovou úpravou prášk. barvou aluminium finiš Obj. číslo Balení sada ø6, Systémy kování Invision pro integraci nových médií do nábytku

51 Nástěnný držák pro ploché obrazovky Articu Articu Mono Pro LCD-monitory Pro televizory s úhlopříčkou do 24 palců S jednokloubovým ramenem Nosnost 8 kg Plastová spona pro vedení kabelů Včetně 2 montážních desek VESA 75 a VESA 100, ocel, černá barva Ocel s povrchovou úpravou prášk. barvou aluminium finiš Obj. číslo Balení sada ø montážní deska Articu Multi Pro LCD-monitory Pro televizory s úhlopříčkou do 24 palců S vícekloubovým ramenem Nosnost 8 kg Plastová spona pro vedení kabelů Včetně 2 montážních desek VESA 75 a VESA 100, ocel, černá barva Ocel s povrchovou úpravou prášk. barvou aluminium finiš Obj. číslo Balení sada montážní deska Systémy kování Invision pro integraci nových médií do nábytku

52 Systémy kování Invision pro integraci nových médií do nábytku Optimální organizace a využití místa v multimediální kanceláři Ploché monitory se vznášejí nad psacím stolem Držáky na PC a výsuvy na klávesnice se postaraji o pořádek pod stolem Disky CD a DVD jsou přehledně uspořádané, dobře uložené a stále po ruce Systémy kování Invision pro integraci nových médií do nábytku

53 Držák monitoru Artica Mono Pro LCD-monitory Pro televizory s úhlopříčkou do 24 palců Volitelně k upnutí na desku nebo k zapuštění do desky Nosnost 8 kg Otočné o 360 Seřízení výšky a sklonu k ergonomickému přizpůsobení pracovní pozice Vedení kabelů na výkyvném ramenu s plastovými sponami Včetně 2 montážních desek VESA 75 a VESA 100, ocel, černá barva U provedení Artica Mono "k zapuštění" je kabel vedený skrz desku stolu Ocel s povrchovou úpravou prášk. barvou aluminium finiš Provedení Obj. číslo Balení montáž se svěrkou sada k zapuštění sada Montáž se svěrkou K zapuštění Systémy kování Invision pro integraci nových médií do nábytku

54 Držák monitoru Artica Multi Pro LCD-monitory Pro televizory s úhlopříčkou do 24 palců Volitelně k upnutí na desku nebo k zapuštění do desky Nosnost 4 kg/rameno Otočné o 360 Seřízení výšky a sklonu k ergonomickému přizpůsobení pracovní pozice Vedení kabelů na výkyvném ramenu s plastovými sponami Včetně 2 montážních desek VESA 75 a VESA 100, ocel, černá barva Ocel s povrchovou úpravou prášk. barvou aluminium finiš Provedení Obj. číslo Balení montáž se svěrkou sada k zapuštění sada Montáž se svěrkou K zapuštění Systémy kování Invision pro integraci nových médií do nábytku

55 Držák pro PC PRO K našroubování pod stolovou desku Stavitelná šířka, výška a hloubka Otočné o 360 Rozměry skříně počítače: výška mm šířka mm Plast průsvitný Obj. číslo Balení sada Montážní návod Systémy kování Invision pro integraci nových médií do nábytku

56 Držák pro PC Basic K našroubování pod stolovou desku Stavitelná šířka a výška Rozměry skříně počítače: výška mm šířka mm Ocel s povrchovou úpravou prášk. barvou aluminium finiš Obj. číslo Balení sada Montážní návod Průchodky, kanály a držáky pro kabely viz skupina Systémy kování Invision pro integraci nových médií do nábytku

57 Držák pro PC Lock Pro snadné upevnění pod desku stolu nebo přišroubování na rovnou svislou plochu Max. rozměry skříně PC: výška mm šířka mm Volitelně se zamykáním, zámek se objednává separátně Ocel s povrch. úpravou prášk. barvou Povrchová úprava Balení černá aluminium finiš Zamykací sada K uzamčení PC-držáku Lock Ocel s povrch. úpravou prášk. barvou Povrchová úprava Balení černá aluminium finiš Montážní návod Montáž sady se zámkem 82, , klik 2 klik Systémy kování Invision pro integraci nových médií do nábytku

58 Držák pro PC Eco K našroubování pod stolovou desku Popruh lze přizpůsobit na PC-skříně různých velikostí Obvod popruhu: 1600 mm Černý plast Obj. číslo Balení sada Montážní návod Systémy kování Invision pro integraci nových médií do nábytku

59 Částečný výsuv pro klávesnice Kuličkový výsuv KA 3434 Nosnost 20 kg Precizní částečný výsuv s aretací zpětného chodu a pojistkou proti vypadnutí Pro výsuvné klávesnice, zásuvky a výsuvné pracovní desky Variabilní montážní výška od 62,5 do 105,5 mm v 5 polohách Ocel pozinkovaná, pasivovaná modře! Jmenovitá délka Minimální hloubka Ztráta výsuvu Rozteč otvorů mm Obj. číslo Balení mm korpusu mm EL mm b1 C ,0 108, sada ,5 158, sada ,5 184, sada ,0 209, sada ,0 260, sada ,0 311, sada přední hrana korpusu b1 71,5 C EL 25 jmenovitá délka ø4 minimální hloubka korpusu 40 25, ,5 ø4 105,5 95,5 84,5 73,5 62, ,5 ø4,5 14,5 Montážní návod Vruty 9, ø4 Rozměry mm Obj. číslo Balení ø 4 x Systémy kování Invision pro integraci nových médií do nábytku

60 Kuličkový výsuv pro klávesnici Pro montáž pod deskou stolu Malá vestavná výška neomezuje prostor pro nohy Při práci je výsuv klávesnice vytažen. Šířka klávesnice max. 555 mm Hmotnost klávesnice 6 kg Ocel Povrchová úprava Obj. číslo Balení černá aluminium finiš ø , Systémy kování Invision pro integraci nových médií do nábytku

61 Výsuv pro klávesnici s podložkou pro myš Montáž pod deskou stolu. Tři variabilní výšky od 93,2 do 115,6 mm. Maximální šířka klávesnice 555 mm Hmotnost klávesnice 20 kg Aretace klávesnice Odkládací prostor pro psací potřeby Plast Povrchová úprava Obj. číslo Balení černá šedá , ,3 spojovací úhelník 4,5x10,3 ø4,5 115,6 104,4 93, přední hrana desky délka výsuvu = 244 minimální hloubka = 460 Montážní návod Systémy kování Invision pro integraci nových médií do nábytku

62 Výsuv pro televizor Quadro otočné o 360 Nosnost 50 kg Otočná deska je uložená na válečcích Dráha vysunutí 150 mm Ocel pozinkovaná Obj. číslo Balení ,6 nosná deska 34 M 4 mezistěna Montážní rozměry Šířka 300 mm Hloubka 300 mm Výška 34 mm Nosná deska 350 x 350 mm mezistěna nosná deska dráha vysunutí150 Montážní návod nosná deska mezistěna Otočná plošina se nasune na vedení Quadro a zajistí dvěma šrouby Systémy kování Invision pro integraci nových médií do nábytku

63 Plnovýsuv s přesahem pro televizor Quadro otočné o 360 Nosnost 50 kg Otočná deska je uložená na válečcích Dráha vysunutí 375 mm Plnovýsuv s přesahem 40 mm Ocel, potažená černým plastem Obj. číslo Balení , , mezistěna Police zabudovaná v korpusu musí být absolutně stabilní resp. zpevněná tak, aby se pod zatížením neprohýbala! Montážní rozměry Šířka 532 mm Hloubka 370 mm Výška 60 mm Nosná deska od 535 x 330 mm dráha vysunutí Montážní návod mezistěna nosná deska Otočná plošina se umístí na vedení Quadro a zajistí se čtyřmi maticemi M4. Systémy kování Invision pro integraci nových médií do nábytku

64 Otočné kování otočné o 360 Ideální řešení pro otočné desky S kuličkovým ložiskem Otočné kování se přišroubuje na dno, půdu nebo polici Provedení Nosnost Průměr Obj. číslo Balení kg v mm zinek, stříbrná barva černý plast transparentní plast ø4,5 ø 4,5 276 ø ø261 ø ø320 13,4 ø280 16, ,5 ø Pro otáčení desky nebo police Uloženo na kuličkách a válečcích Upevnění šroubem M8 Nosnost 150 kg Průměr 300 mm Černý plast Obj. číslo Balení ø Systémy kování Invision pro integraci nových médií do nábytku

65 Držáky na DVD a CD k nalepení Stojan na CD, k nalepení 150 Délka 1050 mm Pro systematické uložení max. 56 CD Možnost zkrátit na libovolnou délku Vybaven 2 dvoustrannými lepícími páskami pro horizontání připevnění Plast černý nebo stříbrný (aluminium finiš) 14 dělicí přepážka ,5 dělicí přepážka 150 Položka Povrchová úprava Balení černá aluminium finiš Držák na CD Přepážka pro stojan na CD /10 Držák na DVD k nalepení Délka 1050 mm Pro systematické ukládání max. 32 DVD Možnost zkrátit na libovolnou délku Vybaven 2 dvoustrannými lepícími páskami pro horizontání připevnění Plast černý nebo stříbrný (aluminium finiš) , , Povrchová úprava Balení černá aluminium finiš Držák na CD/DVD, k nalepení CD Délka 1050 mm Pro systematické ukládání max. 32 CD nebo 15 DVD Možnost zkrátit na libovolnou délku Vybaven 3 oboustrannými páskami pro přilepení na vertikální hladkou plochu Černý plast 98,5 DVD 97, ,5 1 Položka Obj. číslo Balení Držák na CD Držák na DVD Systémy kování Invision pro integraci nových médií do nábytku

66 Držáky na CD k našroubování! Pro systematické uložení 17 CD K našroubování horizontálně nebo vertikálně na dno, bok nebo záda univerzální použití Plast Povrchová úprava Obj. číslo Balení černá aluminium finiš ø4, Disky CD jsou bezpečně fixovány a zajištěny proti vypadnutí také ve svislé poloze Systémy kování Invision pro integraci nových médií do nábytku

67 Zvedací systémy Nahoru a dolů, jak je libo Elektrické zvedací plošiny schovají monitory, hi-fi-sestavy, projektory nebo jiné přístroje do korpusu nebo stropního podhledu Při plné funkčnosti zvýší atraktivitu interiéru Chrání před neoprávněnou manipulací Systémy kování Invision pro integraci nových médií do nábytku

68 Elektrické zvedací plošiny Technické údaje: 230 V/50 Hz Vřetenem poháněná nůžková mechanika Ochrana proti přetížení a přehřátí Standardní vybavení tlačítkovým spínačem Alternativně lze zvedací plošiny dodat také ve verzi s tlačítkovým spínačem + s dálkovým ovládáním Výšku zdvihu lze v kterékoliv fázi zastavit a seřídit Čidlo u verze s dálkovým ovládáním lze zabudovat skrytě, nemusí být tedy při provozu odkryté. Viditelně umístěný přijímač infračervených vln není nutný Zapojení s eurozástrčkou (typ C) Z bezpečnostních důvodů: při montáži zvedací plošiny dbejte na to, aby nevznikla žádná nebezpečná místa, která by při montáži nebo používání způsobila poranění zmáčknutím nebo rozdrcením! Použití v těchto zemích: Belgie, Bulharsko, Česká republika, Dánsko, Estonsko, Finsko, Francie, Holandsko, Irsko, Itálie, Kypr, Litva, Lotyšsko, Luxemburg, Maďarsko, Malta, Německo, Polsko, Portugalsko, Rakousko, Rumunsko, Řecko, Slovensko, Slovinsko, Španělsko, Švédsko, Velká Británie další státy na vyžádání Ocelový profil, černá barva Elektrická zvedací plošina s jednoduchými nůžkami Nosnost Celková Vestavná Výška Délka x Hmotnost s tlačítkem s tlačítkem a Balení kg výška výška zdvihu šířka kg dálkovým ovládáním mm mm mm mm x x x x x Elektrická zvedací plošina s dvojitými nůžkami Nosnost Celková Vestavná Výška Délka x Hmotnost s tlačítkem s tlačítkem a Balení kg výška výška zdvihu šířka kg dálkovým ovládáním mm mm mm mm x x x x x Systémy kování Invision pro integraci nových médií do nábytku

69 Elektrické zvedací plošiny Montážní návod celková výška výška zdvihu montážní výška délka + 10 délka šířka šířka + 10 výška zdvihu celková výška montážní výška délka + 10 délka šířka šířka + 10 Systémy kování Invision pro integraci nových médií do nábytku

70 Elektricky ovládaný držák projektoru Spider Move K zapuštění projektoru do stropního podhledu Nosnost 30 kg Zdvih 210 mm Délka 400 mm Šířka 340 mm Montážní výška mm Použití v těchto zemích: Belgie, Bulharsko, Česká republika, Dánsko, Estonsko, Finsko, Francie, Holandsko, Irsko, Itálie, Kypr, Litva, Lotyšsko, Luxemburg, Maďarsko, Malta, Německo, Polsko, Portugalsko, Rakousko, Rumunsko, Řecko, Slovensko, Slovinsko, Španělsko, Švédsko, Velká Británie další státy na vyžádání K upevnění projektoru je potřebný stropní držák Spider (obj. č nebo ) viz str Ocel s povrchovou úpravou aluminium finiš Obj. číslo Balení Systémy kování Invision pro integraci nových médií do nábytku

71 Držák projektoru Spider Stropní držák Spider pro projektor S tlačnou pružinou Nosnost 10 kg S univerzálním systémem pro montáž všech obvyklých projektorů 25 seřízení sklonu Otočné o 360 Ocel s povrch. úpravou prášk. barvou Povrchová úprava Obj. číslo Balení aluminium finiš bílá Nástěnný držák Pro stropní držák Spider, obj. číslo a , viz výše Ocel s povrch. úpravou prášk. barvou Povrchová úprava Obj. číslo Balení aluminium finiš bílá Teleskopické stropní prodloužení Pro stropní držák Spider Individuální nastavení Se skrytým vnitřním vedením kabelů Ocel s povrch. úpravou prášk. barvou ø9 132 H Výška H Povrchová úprava Balení seřízení až mm aluminium finiš bílá Systémy kování Invision pro integraci nových médií do nábytku

72 Infračervený zesilovač Moderní ovládání elektrospotřebičů Elektrospotřebiče jako např. hi-fi-komponenty, DVD-přehrávače nebo přijímače, které jsou mimo zorné pole nebo v zavřeném nábytku, se přesto mohou pohodlně ovládat. Toto prodloužení dosahu signálu je mnohostranně použitelné v obývacích pokojích, ložnicích, kancelářích i kuchyních. Technické informace ve zkratce: Umožňuje novou konstrukci nábytku Elektrospotřebiče jsou skryté v nábytku Dekorativní přijímač Systémy kování Invision pro integraci nových médií do nábytku
