1 Stanislav Korián, VUT, Systémové elektroinstalace, standard KNX Portfolio pístroj ABB i-bus KNX October 12, 2010 Slide 1
2 Program odborného školení Úvod do problematiky (orientace na druhy staveb) KNX z pohledu standardní elektroinstalace (zjednodušení) KNX z pohledu standardních ídících systém (decentralizace) Pístroje KNX (humanizace rozhraní) Integrace subsystém (DALI, Luxmate) Vizualizace a dálkové ovládání (Voyager server) Ukázka systémové elektroinstalace a integrace subsystém s využitím pedvádcích kufr Souhrn a závr (oblasti využití) October 12, 2010 Slide 2
3 Systémová elektroinstalace v budovách Pístroje KNX umí vybavit objekt základními funkcemi (ovládání osvtlení, provoz žaluzií, markýz, rolet, ovládání domácích spotebi, regulace vytápní), ale také pokroilými s pípadnou vazbou na systémyízení technologií v objektech (prvky zabezpeení objektu, požární signalizace, ovládání automatických systém budovy, vzdálené ovládání, vizualizace, ovládání libovolné funkce z libovolného místa v instalaci, vytváení svtelných a jiných scén, protokolování funkcí, dálková signalizace, ízení dalších funkcí) October 12, 2010 Slide 3
4 Systémová elektroinstalace v budovách ABB i-bus KNX není uzavený systém, jedná se o pístroje dle standardu KNX pro ovládání / ízení libovolných funkcí v objektech Pístroje vyhovují mezinárodním elektrotechnických normám Jsou celosvtov normalizované pro spolenéízení všech funkcí v budovách Systémová instalace není nákladnjší, než instalace klasická (porovnáme v dalšíásti diskuze) October 12, 2010 Slide 4
5 Sdružení výrobc pístroj pro systémové instalace Asociace KNX sdružuje tém 200 lenských spoleností Pístroje podle jednotného standardu Možnost kombinovat pístroje rzných výrobc Spolený nástroj pro parametrizaci instalace Možnost použít široké portfolio konvenních ovládacích prvk Technická podpora, školení, certifikaní kurzy October 12, 2010 Slide 5
6 Evropský inženýrský programovací nástroj (ETS) ETS je normalizovaný software používaný pro instalaci aplikaních program v KNX instalacích Všichni výrobci používají ETS Sluitelnost výrobk Aplikaní programy jsou zdarma Bezproblémový import dat o pístrojích do ETS Software není poskytován zdarma: Aktuální verze ETS 4.0 October 12, 2010 Slide 6
7 Evropský inženýrský programovací nástroj (ETS) October 12, 2010 Slide 7

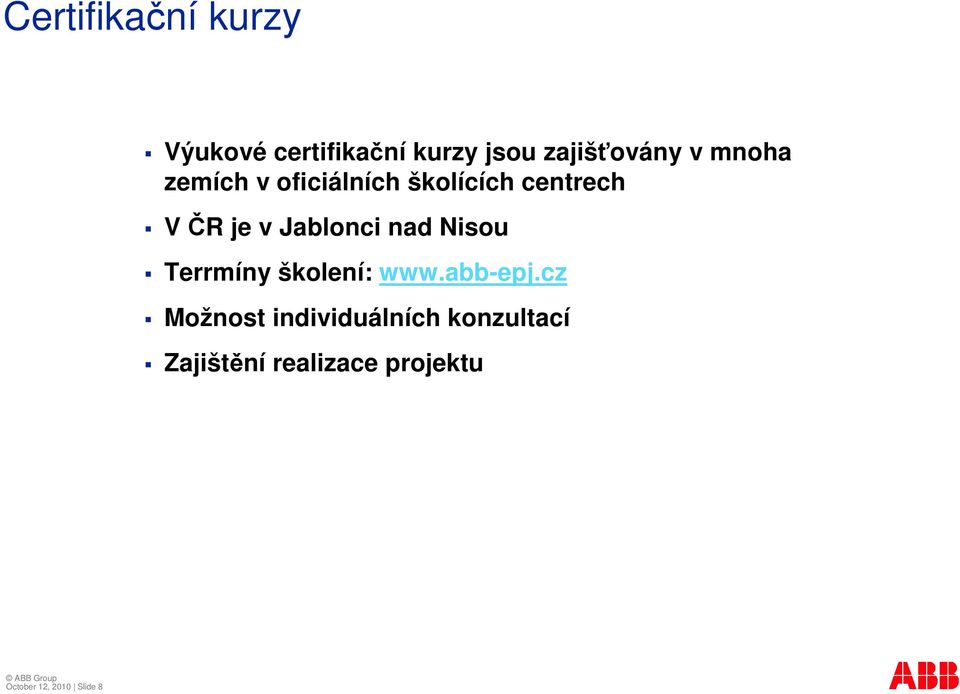

8 Certifikaní kurzy Výukové certifikaní kurzy jsou zajišovány v mnoha zemích v oficiálních školících centrech V R je v Jablonci nad Nisou Terrmíny školení: Možnost individuálních konzultací Zajištní realizace projektu October 12, 2010 Slide 8
9 Prbh ízení v budovách princip instalace KNX ABB i-bus KNX pracuje decentralizovan a nevyžaduje PC ani žádnou jinou speciálníídící jednotku Celá instalace, nebo správneeno naprogramované funkce jsou uloženy v jednotlivých pístrojích umístných na sbrnici (ve schématu oznaeny USx) Každý úastník (USx) si mže vymovat informace s kterýmkoli jiným úastníkem pedáváním telegram Nejnižší úrove se nazývá linie V jedné linii mže být nejvýše 64 pístroj (úastník na sbrnici) Aktuální poet úastník závisí na výbru napájecího zdroje a také na spoteb jednotlivých úastník Podrobné vysvtlení na certifikaním školení October 12, 2010 Slide 9
10 Prbh ízení v budovách typy pístroj KNX Systémové pístroje: napájecí zdroje, datové sbrnice, komunikaní rozhraní (USB, IP, RS-232), tlumivky, liniové spojky, oblastní spojky Snímae: tlaítkové ovládae, snímae povtrnosti (vítr, déš, svtlo, teplo atd.), termostaty, analogové a binární vstupy Akníleny: spínací, stmívací, pro ízení žaluzií, akníleny topení ídící prvky (kontroléry): snímae a akníleny mohou být vzájemn logicky propojeny ídícími prvky (logickými leny, logickými moduly apod.) pro zajištní vyšších pot komplexních funkcí Aknílen si lze pedstavit jako styka, který nepotebuje ovládací obvod, protože je ízen programov po sbrnici na základ píslušných povel od sníma, které jsou mu piazeny (programov) October 12, 2010 Slide 10
11 Prbh ízení v budovách typy pístroj KNX Jsou ti rzné velikosti napájecích zdroj, 160 ma, 320 ma a 640 ma. V pípad pochyb je vhodné použít výkonnjší napájecí zdroj pro 640 ma, protože nkteré z KNX/EIB pístroj (úastník US) vyžadují dvoj i vícenásobný proud než jiní US. K síti nízkého naptí se pipojují ke svorkám (L, N, PE), ke sbrnicové linii je uren vývod malého naptí (24 V). Sbrnicový kabel se klade mezi jednotlivými úastníky (US). Doporuujeme použití pro KNX/EIB certifikovaných sbrnicových kabel. Je nezbytné, aby kabel vyhovoval z hlediska základních parametr (poet žil, prez, izolaní pevnost, atd.), potom mže byt použit vhodný sdlovací kabel (nap. typu KSK 224). October 12, 2010 Slide 11
12 Typická struktura rozvodu pro jednu linii 1. Proudový chráni pro montáž do rozvodnic 2. adové jistie, jeden z nich rezervovat pro KNX a servisní zásuvku 3. Zásuvka pro servisní práce, nap. pro notebook 4. Napájecí zdroj KNX 6. USB / RS-232 rozhraní pro penos dat na sbrnici z PC bhem servisních prací October 12, 2010 Slide 12
13 Struktura rozvodu pro více linií October 12, 2010 Slide 13
14 October 12, 2010 Slide 14
15 October 12, 2010 Slide 15
16 Systémová elektroinstalace October 12, 2010 Slide 16
17 Systémová instalace KNX není nákladnjší, než instalace klasická reálné srovnání V objektu bylo nutné vybavit zasedací místnost tymi spínanými a stmívanými okruhy a tymi skupinami elektricky ovládaných žaluzií Byla požadována možnost runího i dálkového ovládání každého okruhu samostatn i s možností centrálního ovládání a vytvoení vybraných kombinací provozních stav žaluzií i svítidel (scén) Pro splnní požadavk na nkteré z funkcí je nezbytné použití progresivních elektronických prvk i v klasické elektrické instalaci Cena všech použitých pístroj pro klasickou elektrickou instalaci bude v daném píklad cca K, piemž nejsou zahrnuty montážní náklady, vetn náklad na vodie, kabely a další souásti pevné elektrické instalace October 12, 2010 Slide 17
18 Systémová instalace KNX není nákladnjší, než instalace klasická reálné srovnání Vytvoíme-li tytéž funkce v systémové elektrické instalaci ABB i-bus KNX, zjednoduší se silové elektrické rozvody (sníží se montážní pracnost i poteba vodi, zmenší se riziko chybného zapojení bhem montáže) a sníží se poet potebných pístroj Všechny tyi žaluziové pohony budou ízeny jediným tynásobným žaluziovým akním lenem, který po sbrnici komunikuje se dvma ptinásobnými tlaítkovými snímai KNX designovéady Triton, které obsahují i pijímae dálkového ovládání Se stejnými snímai komunikuje po téže sbrnici také tynásobný spínací a stmívací aknílen pro ízení požadovaných okruh osvtlení October 12, 2010 Slide 18
19 Systémová instalace KNX není nákladnjší, než instalace klasická reálné srovnání Pro zajištní provozu na sbrnici musí být ješt zapojen KNX napájecí zdroj. Dálkové ovládání bude zprostedkováno runím vysílaem podle stejn jako v klasické instalaci Náklady na poízení pístroj v systémové instalaci ABB i-bus KNX budou dokonce ponkud nižší (cca K), než v instalaci klasické Takovýto cenový pomr vychází z požadavk na vyšší komfort pi ovládání. Pokud by požadavky na vybavenost funkcemi nadále rostly (vytváeníasových program, vzájemné vazby mezi ízením žaluzií a osvtlení pípadn i ve vztahu k úsporám energie na vytápní), v klasické instalaci narážíme na meze, které již neumožní další zvyšování komfortu, zatímco v instalaci systémové postaí jen peprogramování zpsobu komunikace, pop. doplnní jen o nkteré další pístroje October 12, 2010 Slide 19
20 KNX z pohledu standardních ídících systém Nároky uživatel mohou splnit rzné samostatn montované systémy ízení dílích funkcí, potebných pro zajištní provozu budovy Samostatné systémy pro dílí funkce (osvtlení, žaluzie, vytápní, klimatizace, atd.) = redundance prvk Každý systém pro svou správnou innost potebuje rzné snímae a mící zaízení, piemž obdobné prvky se budou opakovat i pro nkolik úel Systémy obvykle vzájemn nespolupracují a tím narážejí na meze svých možností ešení: ídit všechny funkce spolen prvky systémové elektroinstalace ABB i-bus KNX/EIB October 12, 2010 Slide 20
21 KNX z pohledu standardních ídících systém Argument: budovu mn odídí Mení a regulace Výhody KNX prvk oproti MaR: Široké portfolio pístroj (obdoba polní instrumentace) Decetralizace není poteba ídící poíta / PLC Lze si pedstavit jako prostedky polní instrumentace, které mezi sebou vzájemn komunikují, nepotebují nadazenéízení, jsou schopné pracovat bez nj na základ vlastní inteligence, kterou instalaci dodáme parametrizováním Redukce kabeláže, jednodušší instalace + projektování Výhoda: umí vyhodnotit pítomnost!! October 12, 2010 Slide 21
22 Prbh ízení v budovách Využití kanceláí ve stejné dob: Ne více než cca % v daném objektu ve stejné dob Píiny: Plocha m 2 Flexibilní pracovní doba Interní jednání Externí jednání Služební cesty Obdy, pracovní pestávky Dovolené, náhradní volna Absence pracovník z dvodu nemoci 07:00 17:00 October 12, 2010 Slide 22
23 Snímae pítomnosti Co vše lze ovládat pomocí snímae pítomnosti? Ventilace (2 režimy > 30% nebo 70%) Topení a chlazení (comfortní režim) Žaluzie a nastavení lamel Osvtlení (on/off) Intenzitu osvtlení PC monitor (on/off) Poplašné alarmy Zptná hlášení,statická hlášení pro: - ventilaní agregáty - požární hlášení October 12, 2010 Slide 23
24 Ukázka instalace v projektu TMV Odden Norway October 12, 2010 Slide 24
25 Ukázka instalace v projektu - fakta Norsko - Trondheim Plocha: m2 Kanceláské centrum cca. 700 pracovních míst Dokonení: duben 2003 October 12, 2010 Slide 25
26 Ukázka instalace v projektu KNX ešení ízení osvtlení Spínání Stmívání ízení intenzity osvtlení ízení ventilace -> 30% -> 70% ízení topení radiátory, teplá voda ízení ventilace klimatizace Ovládání žaluzií a jejich lamel OPC October 12, 2010 Slide 26
27 Ukázka instalace v projektu použité pístroje Binární výstup 16A Stmíva Žaluziové akníleny Pohybové snímae Presenní snímae Triton s termostatem (kombinovaný ovládací prvek) October 12, 2010 Slide 27
28 Ukázka instalace v projektu - topologie October 12, 2010 Slide 28
29 Ukázka instalace v projektu prbh ízení EIB ventily Kancelá 1 Kancelá 2 Kancelá 3 Kancelá 4 VAV Ventil VAV Ventil VAV Ventil VAV Ventil A B C D Žaluziový aktor October 12, 2010 Slide 29 Binární výstup pro osvtlení a ventilaci
30 Ukázka instalace v projektu October 12, 2010 Slide 30
31 Ukázka instalace v projektu October 12, 2010 Slide 31
32 Referenní projekty v eské republice O2 aréna SOB Praha eská pojišovna Praha Trinity kanceláský komplex v Brn Nemocnice na Homolce Katastrální úad Brno Letišt Praha Ruzyn Stovky rodinných dom October 12, 2010 Slide 32
33 October 12, 2010 Slide 33
