Úvod. 1.0 Použití Tento návod k použití je zpracovaný pro digitální satelitní přijímače Strong SRT 4356 PVR

Transkript

1

2

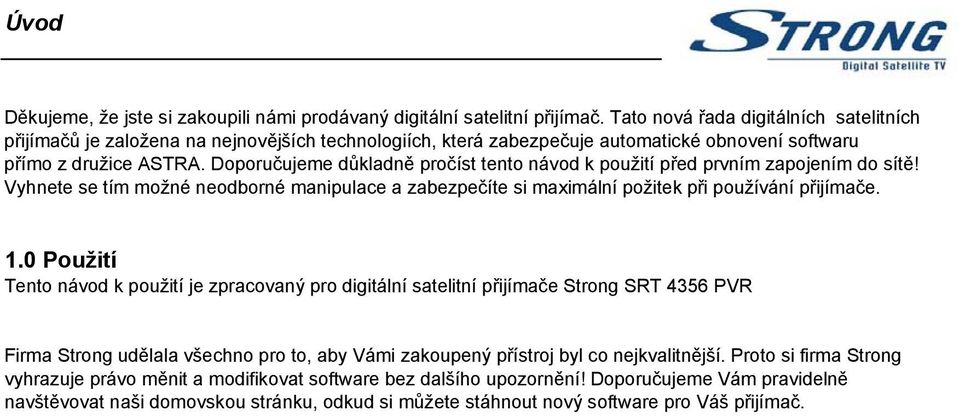

3 Úvod Děkujeme, že jste si zakoupili námi prodávaný digitální satelitní přijímač. Tato nová řada digitálních satelitních přijímačů je založena na nejnovějších technologiích, která zabezpečuje automatické obnovení softwaru přímo z družice ASTRA. Doporučujeme důkladně pročíst tento návod k použití před prvním zapojením do sítě! Vyhnete se tím možné neodborné manipulace a zabezpečíte si maximální požitek při používání přijímače. 1.0 Použití Tento návod k použití je zpracovaný pro digitální satelitní přijímače Strong SRT 4356 PVR Firma Strong udělala všechno pro to, aby Vámi zakoupený přístroj byl co nejkvalitnější. Proto si firma Strong vyhrazuje právo měnit a modifikovat software bez dalšího upozornění! Doporučujeme Vám pravidelně navštěvovat naši domovskou stránku, odkud si můžete stáhnout nový software pro Váš přijímač.

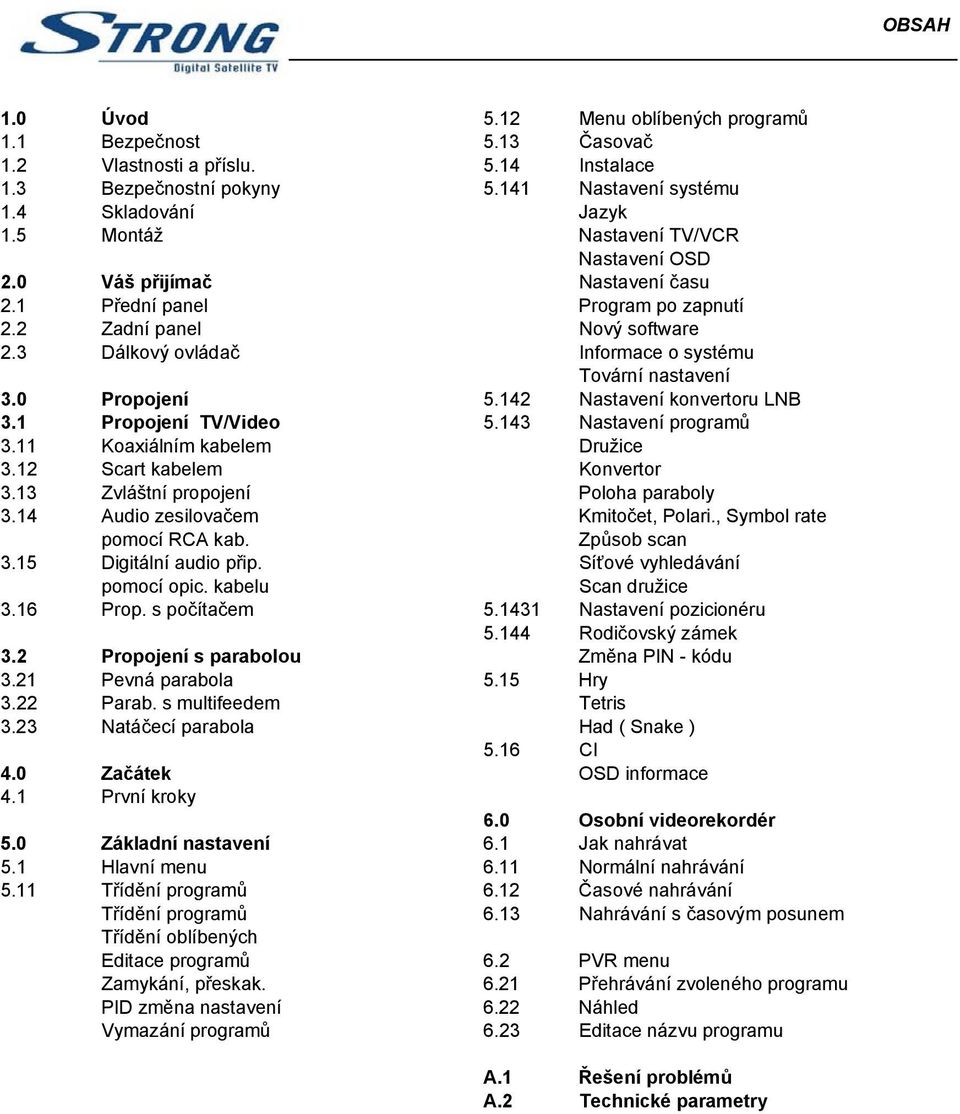

4 OBSAH 1.0 Úvod 5.12 Menu oblíbených programů 1.1 Bezpečnost 5.13 Časovač 1.2 Vlastnosti a příslu Instalace 1.3 Bezpečnostní pokyny Nastavení systému 1.4 Skladování Jazyk 1.5 Montáž Nastavení TV/VCR Nastavení OSD 2.0 Váš přijímač Nastavení času 2.1 Přední panel Program po zapnutí 2.2 Zadní panel Nový software 2.3 Dálkový ovládač Informace o systému Tovární nastavení 3.0 Propojení Nastavení konvertoru LNB 3.1 Propojení TV/Video Nastavení programů 3.11 Koaxiálním kabelem Družice 3.12 Scart kabelem Konvertor 3.13 Zvláštní propojení Poloha paraboly 3.14 Audio zesilovačem Kmitočet, Polari., Symbol rate pomocí RCA kab. Způsob scan 3.15 Digitální audio přip. Síťové vyhledávání pomocí opic. kabelu Scan družice 3.16 Prop. s počítačem Nastavení pozicionéru Rodičovský zámek 3.2 Propojení s parabolou Změna PIN - kódu 3.21 Pevná parabola 5.15 Hry 3.22 Parab. s multifeedem Tetris 3.23 Natáčecí parabola Had ( Snake ) 5.16 CI 4.0 Začátek OSD informace 4.1 První kroky 6.0 Osobní videorekordér 5.0 Základní nastavení 6.1 Jak nahrávat 5.1 Hlavní menu 6.11 Normální nahrávání 5.11 Třídění programů 6.12 Časové nahrávání Třídění programů 6.13 Nahrávání s časovým posunem Třídění oblíbených Editace programů 6.2 PVR menu Zamykání, přeskak Přehrávání zvoleného programu PID změna nastavení 6.22 Náhled Vymazání programů 6.23 Editace názvu programu A.1 Řešení problémů A.2 Technické parametry

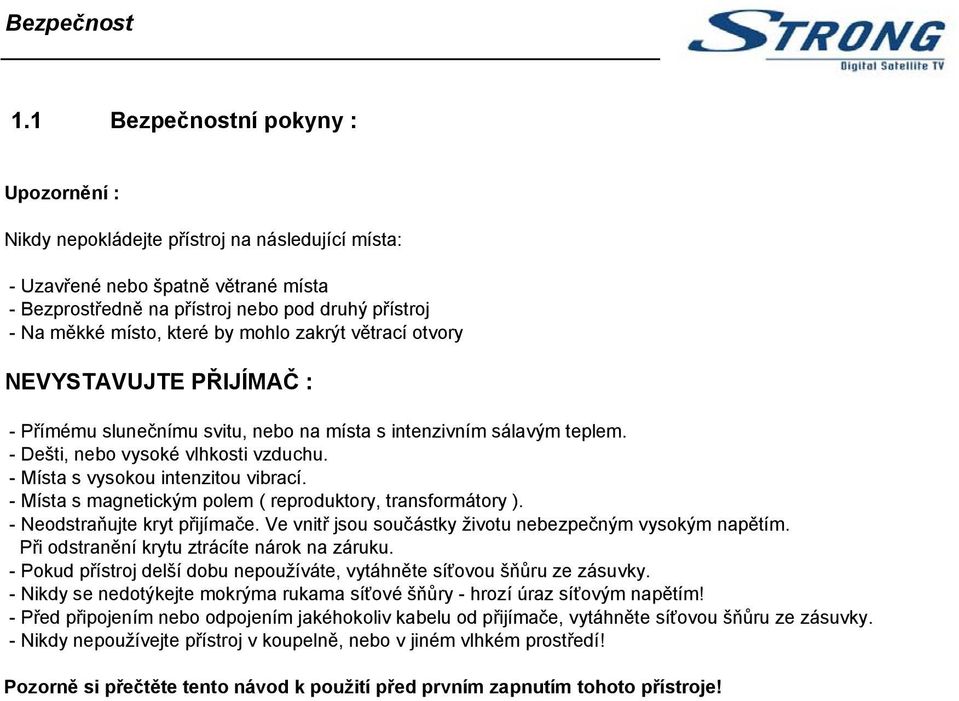

5 Bezpečnost 1.1 Bezpečnostní pokyny : Upozornění : Nikdy nepokládejte přístroj na následující místa: - Uzavřené nebo špatně větrané místa - Bezprostředně na přístroj nebo pod druhý přístroj - Na měkké místo, které by mohlo zakrýt větrací otvory NEVYSTAVUJTE PŘIJÍMAČ : - Přímému slunečnímu svitu, nebo na místa s intenzivním sálavým teplem. - Dešti, nebo vysoké vlhkosti vzduchu. - Místa s vysokou intenzitou vibrací. - Místa s magnetickým polem ( reproduktory, transformátory ). - Neodstraňujte kryt přijímače. Ve vnitř jsou součástky životu nebezpečným vysokým napětím. Při odstranění krytu ztrácíte nárok na záruku. - Pokud přístroj delší dobu nepoužíváte, vytáhněte síťovou šňůru ze zásuvky. - Nikdy se nedotýkejte mokrýma rukama síťové šňůry - hrozí úraz síťovým napětím! - Před připojením nebo odpojením jakéhokoliv kabelu od přijímače, vytáhněte síťovou šňůru ze zásuvky. - Nikdy nepoužívejte přístroj v koupelně, nebo v jiném vlhkém prostředí! Pozorně si přečtěte tento návod k použití před prvním zapnutím tohoto přístroje!

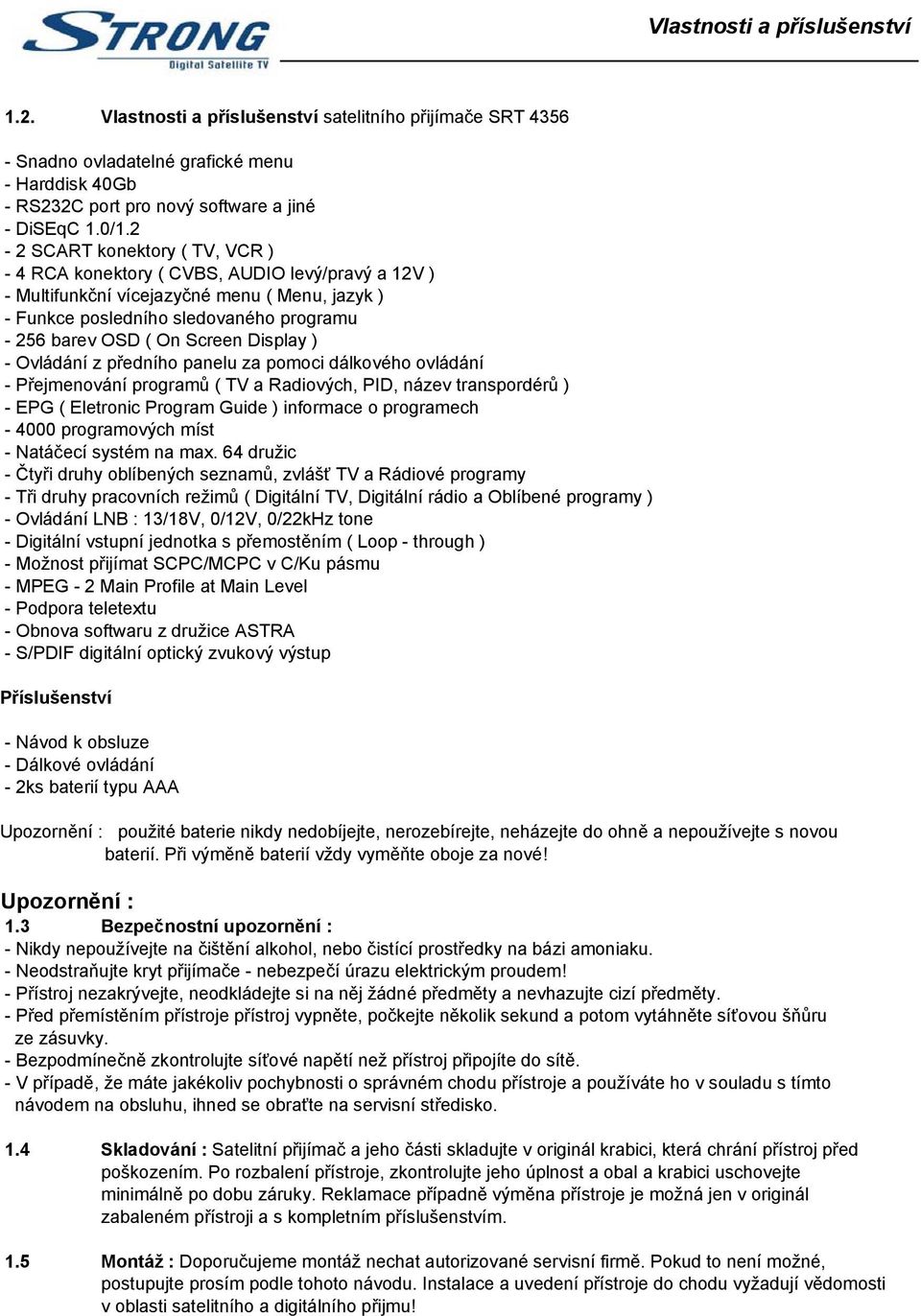

6 Vlastnosti a příslušenství 1.2. Vlastnosti a příslušenství satelitního přijímače SRT Snadno ovladatelné grafické menu - Harddisk 40Gb - RS232C port pro nový software a jiné - DiSEqC 1.0/1.2-2 SCART konektory ( TV, VCR ) - 4 RCA konektory ( CVBS, AUDIO levý/pravý a 12V ) - Multifunkční vícejazyčné menu ( Menu, jazyk ) - Funkce posledního sledovaného programu barev OSD ( On Screen Display ) - Ovládání z předního panelu za pomoci dálkového ovládání - Přejmenování programů ( TV a Radiových, PID, název transpordérů ) - EPG ( Eletronic Program Guide ) informace o programech programových míst - Natáčecí systém na max. 64 družic - Čtyři druhy oblíbených seznamů, zvlášť TV a Rádiové programy - Tři druhy pracovních režimů ( Digitální TV, Digitální rádio a Oblíbené programy ) - Ovládání LNB : 13/18V, 0/12V, 0/22kHz tone - Digitální vstupní jednotka s přemostěním ( Loop - through ) - Možnost přijímat SCPC/MCPC v C/Ku pásmu - MPEG - 2 Main Profile at Main Level - Podpora teletextu - Obnova softwaru z družice ASTRA - S/PDIF digitální optický zvukový výstup Příslušenství - Návod k obsluze - Dálkové ovládání - 2ks baterií typu AAA Upozornění : použité baterie nikdy nedobíjejte, nerozebírejte, neházejte do ohně a nepoužívejte s novou baterií. Při výměně baterií vždy vyměňte oboje za nové! Upozornění : 1.3 Bezpečnostní upozornění : - Nikdy nepoužívejte na čištění alkohol, nebo čistící prostředky na bázi amoniaku. - Neodstraňujte kryt přijímače - nebezpečí úrazu elektrickým proudem! - Přístroj nezakrývejte, neodkládejte si na něj žádné předměty a nevhazujte cizí předměty. - Před přemístěním přístroje přístroj vypněte, počkejte několik sekund a potom vytáhněte síťovou šňůru ze zásuvky. - Bezpodmínečně zkontrolujte síťové napětí než přístroj připojíte do sítě. - V případě, že máte jakékoliv pochybnosti o správném chodu přístroje a používáte ho v souladu s tímto návodem na obsluhu, ihned se obraťte na servisní středisko. 1.4 Skladování : Satelitní přijímač a jeho části skladujte v originál krabici, která chrání přístroj před poškozením. Po rozbalení přístroje, zkontrolujte jeho úplnost a obal a krabici uschovejte minimálně po dobu záruky. Reklamace případně výměna přístroje je možná jen v originál zabaleném přístroji a s kompletním příslušenstvím. 1.5 Montáž : Doporučujeme montáž nechat autorizované servisní firmě. Pokud to není možné, postupujte prosím podle tohoto návodu. Instalace a uvedení přístroje do chodu vyžadují vědomosti v oblasti satelitního a digitálního přijmu!

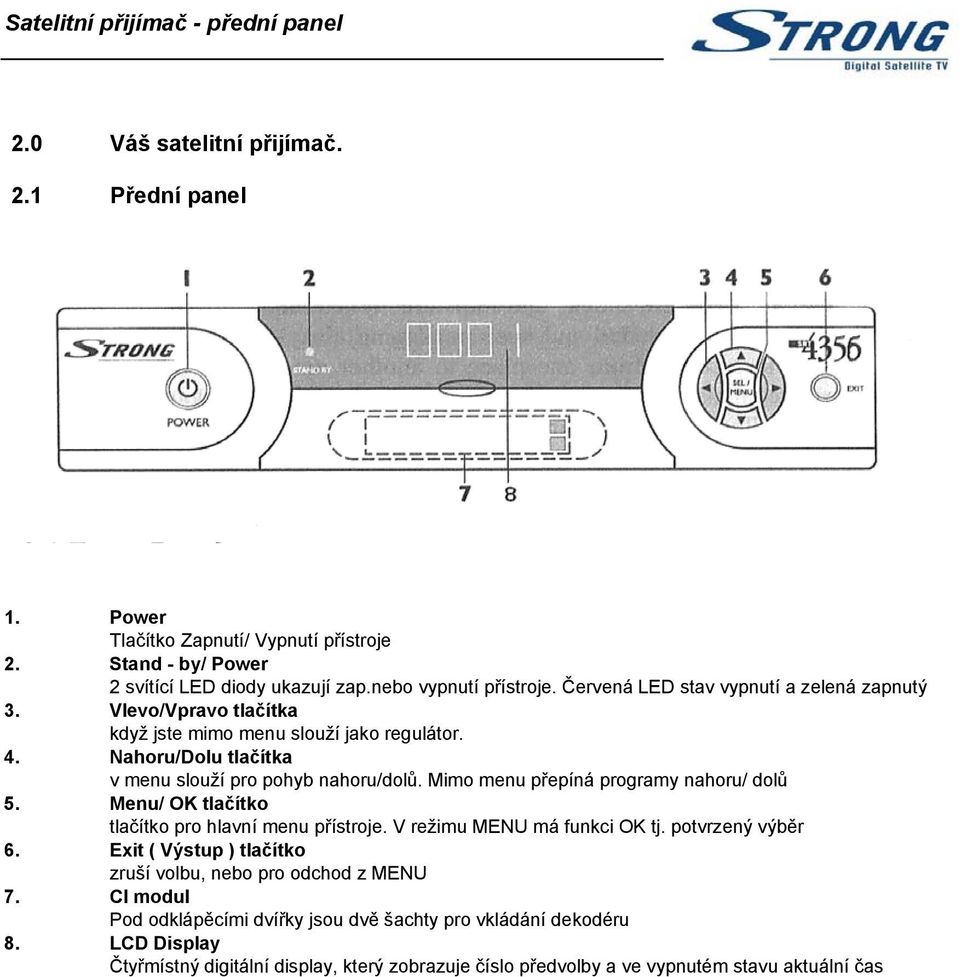

7 Satelitní přijímač - přední panel 2.0 Váš satelitní přijímač. 2.1 Přední panel 1. Power Tlačítko Zapnutí/ Vypnutí přístroje 2. Stand - by/ Power 2 svítící LED diody ukazují zap.nebo vypnutí přístroje. Červená LED stav vypnutí a zelená zapnutý 3. Vlevo/Vpravo tlačítka když jste mimo menu slouží jako regulátor. 4. Nahoru/Dolu tlačítka v menu slouží pro pohyb nahoru/dolů. Mimo menu přepíná programy nahoru/ dolů 5. Menu/ OK tlačítko tlačítko pro hlavní menu přístroje. V režimu MENU má funkci OK tj. potvrzený výběr 6. Exit ( Výstup ) tlačítko zruší volbu, nebo pro odchod z MENU 7. CI modul Pod odklápěcími dvířky jsou dvě šachty pro vkládání dekodéru 8. LCD Display Čtyřmístný digitální display, který zobrazuje číslo předvolby a ve vypnutém stavu aktuální čas

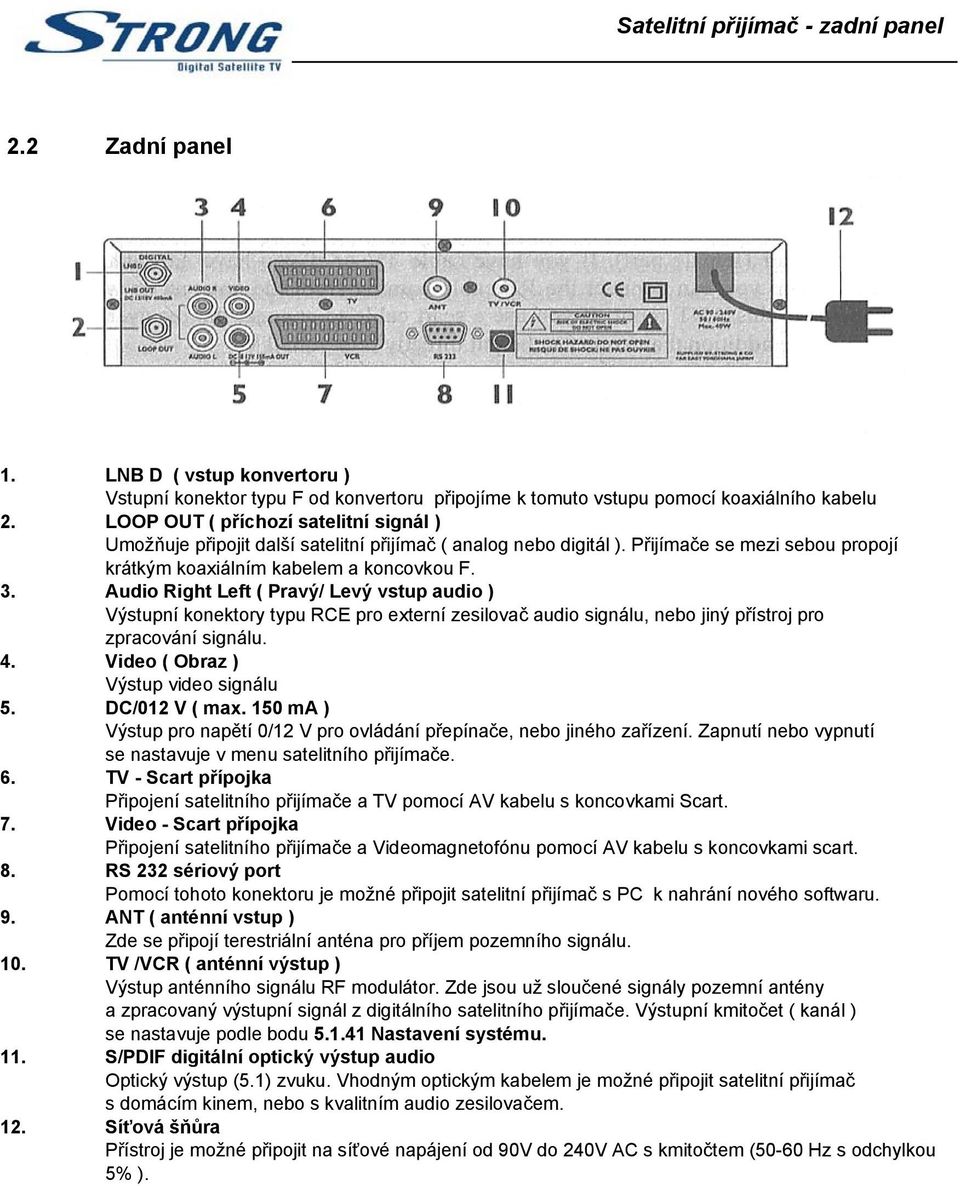

8 Satelitní přijímač - zadní panel 2.2 Zadní panel 1. LNB D ( vstup konvertoru ) Vstupní konektor typu F od konvertoru připojíme k tomuto vstupu pomocí koaxiálního kabelu 2. LOOP OUT ( příchozí satelitní signál ) Umožňuje připojit další satelitní přijímač ( analog nebo digitál ). Přijímače se mezi sebou propojí krátkým koaxiálním kabelem a koncovkou F. 3. Audio Right Left ( Pravý/ Levý vstup audio ) Výstupní konektory typu RCE pro externí zesilovač audio signálu, nebo jiný přístroj pro zpracování signálu. 4. Video ( Obraz ) Výstup video signálu 5. DC/012 V ( max. 150 ma ) Výstup pro napětí 0/12 V pro ovládání přepínače, nebo jiného zařízení. Zapnutí nebo vypnutí se nastavuje v menu satelitního přijímače. 6. TV - Scart přípojka Připojení satelitního přijímače a TV pomocí AV kabelu s koncovkami Scart. 7. Video - Scart přípojka Připojení satelitního přijímače a Videomagnetofónu pomocí AV kabelu s koncovkami scart. 8. RS 232 sériový port Pomocí tohoto konektoru je možné připojit satelitní přijímač s PC k nahrání nového softwaru. 9. ANT ( anténní vstup ) Zde se připojí terestriální anténa pro příjem pozemního signálu. 10. TV /VCR ( anténní výstup ) Výstup anténního signálu RF modulátor. Zde jsou už sloučené signály pozemní antény a zpracovaný výstupní signál z digitálního satelitního přijímače. Výstupní kmitočet ( kanál ) se nastavuje podle bodu Nastavení systému. 11. S/PDIF digitální optický výstup audio Optický výstup (5.1) zvuku. Vhodným optickým kabelem je možné připojit satelitní přijímač s domácím kinem, nebo s kvalitním audio zesilovačem. 12. Síťová šňůra Přístroj je možné připojit na síťové napájení od 90V do 240V AC s kmitočtem (50-60 Hz s odchylkou 5% ).

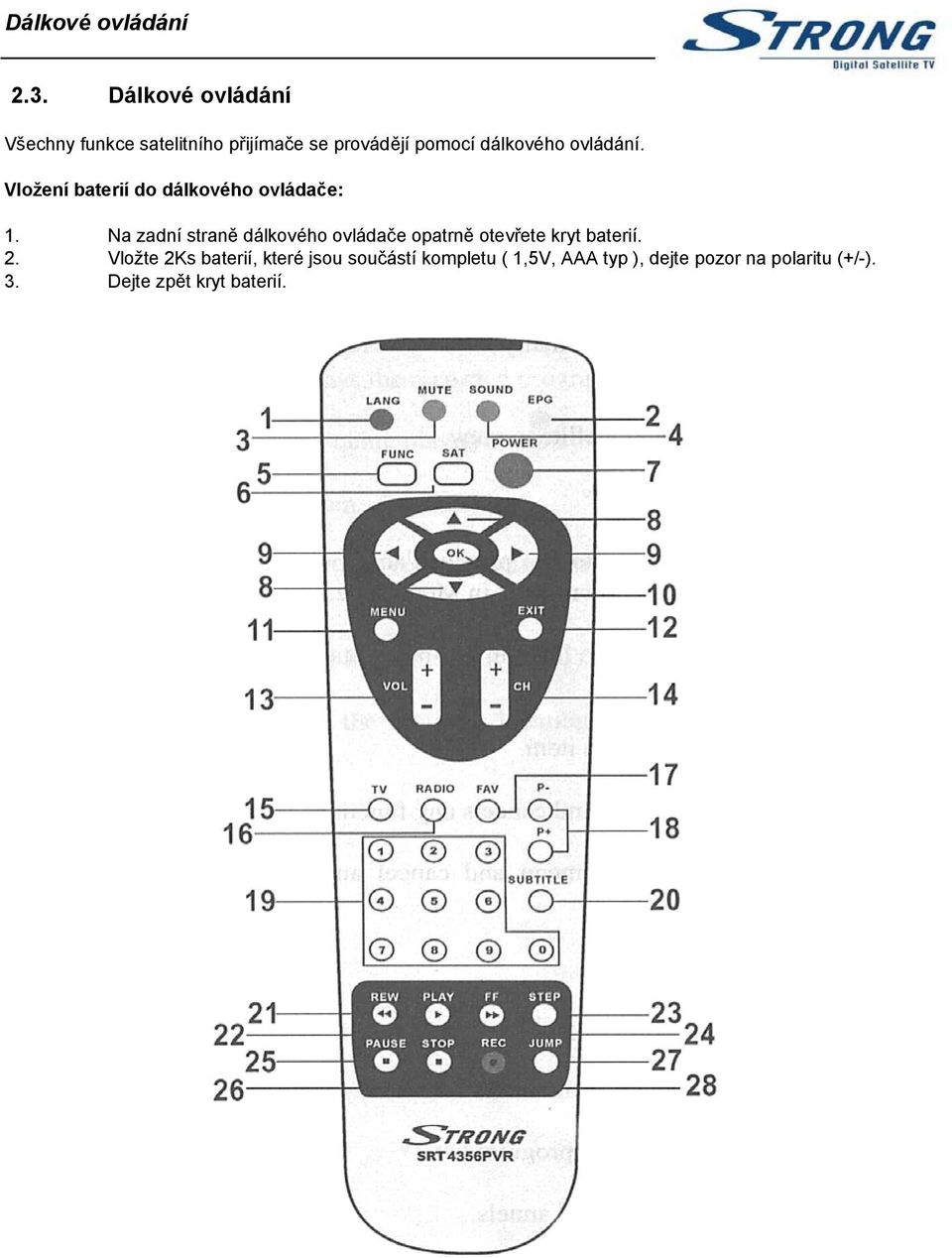

9 Dálkové ovládání 2.3. Dálkové ovládání Všechny funkce satelitního přijímače se provádějí pomocí dálkového ovládání. Vložení baterií do dálkového ovládače: 1. Na zadní straně dálkového ovládače opatrně otevřete kryt baterií. 2. Vložte 2Ks baterií, které jsou součástí kompletu ( 1,5V, AAA typ ), dejte pozor na polaritu (+/-). 3. Dejte zpět kryt baterií.

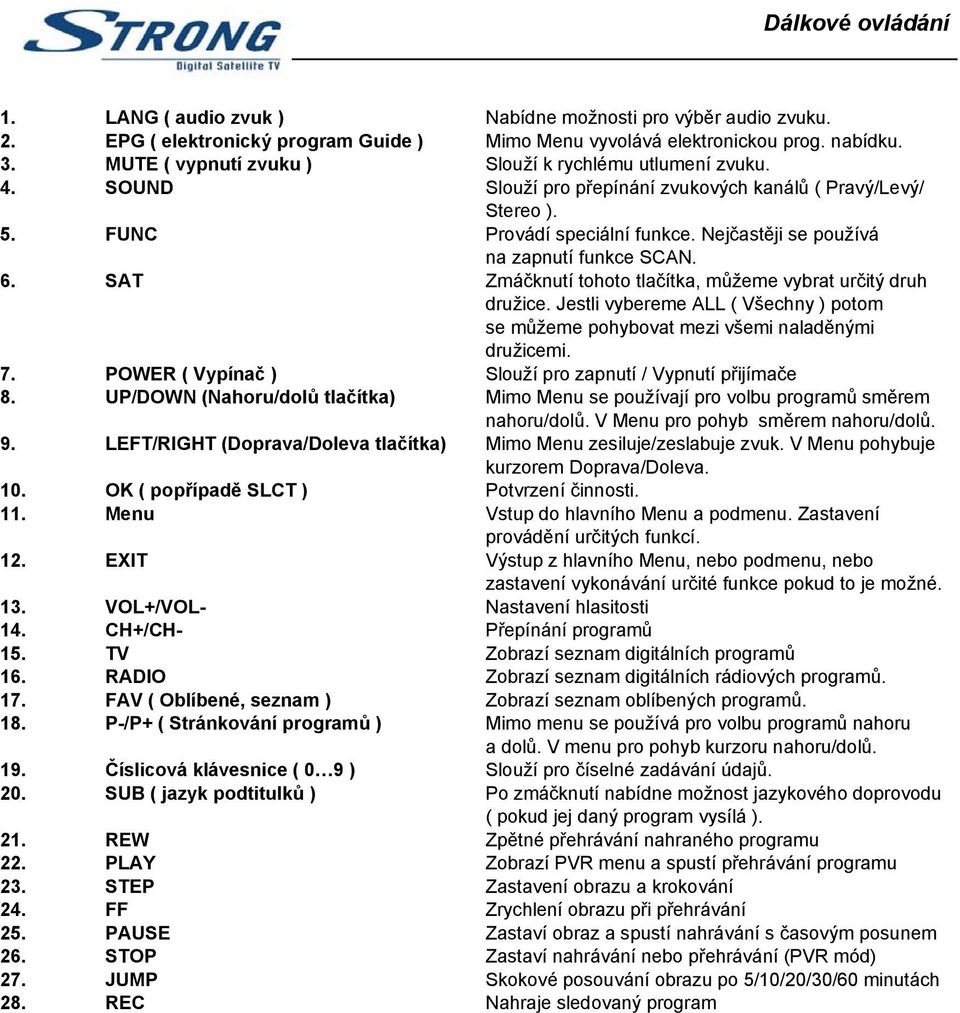

10 Dálkové ovládání 1. LANG ( audio zvuk ) Nabídne možnosti pro výběr audio zvuku. 2. EPG ( elektronický program Guide ) Mimo Menu vyvolává elektronickou prog. nabídku. 3. MUTE ( vypnutí zvuku ) Slouží k rychlému utlumení zvuku. 4. SOUND Slouží pro přepínání zvukových kanálů ( Pravý/Levý/ Stereo ). 5. FUNC Provádí speciální funkce. Nejčastěji se používá na zapnutí funkce SCAN. 6. SAT Zmáčknutí tohoto tlačítka, můžeme vybrat určitý druh družice. Jestli vybereme ALL ( Všechny ) potom se můžeme pohybovat mezi všemi naladěnými družicemi. 7. POWER ( Vypínač ) Slouží pro zapnutí / Vypnutí přijímače 8. UP/DOWN (Nahoru/dolů tlačítka) Mimo Menu se používají pro volbu programů směrem nahoru/dolů. V Menu pro pohyb směrem nahoru/dolů. 9. LEFT/RIGHT (Doprava/Doleva tlačítka) Mimo Menu zesiluje/zeslabuje zvuk. V Menu pohybuje kurzorem Doprava/Doleva. 10. OK ( popřípadě SLCT ) Potvrzení činnosti. 11. Menu Vstup do hlavního Menu a podmenu. Zastavení provádění určitých funkcí. 12. EXIT Výstup z hlavního Menu, nebo podmenu, nebo zastavení vykonávání určité funkce pokud to je možné. 13. VOL+/VOL- Nastavení hlasitosti 14. CH+/CH- Přepínání programů 15. TV Zobrazí seznam digitálních programů 16. RADIO Zobrazí seznam digitálních rádiových programů. 17. FAV ( Oblíbené, seznam ) Zobrazí seznam oblíbených programů. 18. P-/P+ ( Stránkování programů ) Mimo menu se používá pro volbu programů nahoru a dolů. V menu pro pohyb kurzoru nahoru/dolů. 19. Číslicová klávesnice ( 0 9 ) Slouží pro číselné zadávání údajů. 20. SUB ( jazyk podtitulků ) Po zmáčknutí nabídne možnost jazykového doprovodu ( pokud jej daný program vysílá ). 21. REW Zpětné přehrávání nahraného programu 22. PLAY Zobrazí PVR menu a spustí přehrávání programu 23. STEP Zastavení obrazu a krokování 24. FF Zrychlení obrazu při přehrávání 25. PAUSE Zastaví obraz a spustí nahrávání s časovým posunem 26. STOP Zastaví nahrávání nebo přehrávání (PVR mód) 27. JUMP Skokové posouvání obrazu po 5/10/20/30/60 minutách 28. REC Nahraje sledovaný program

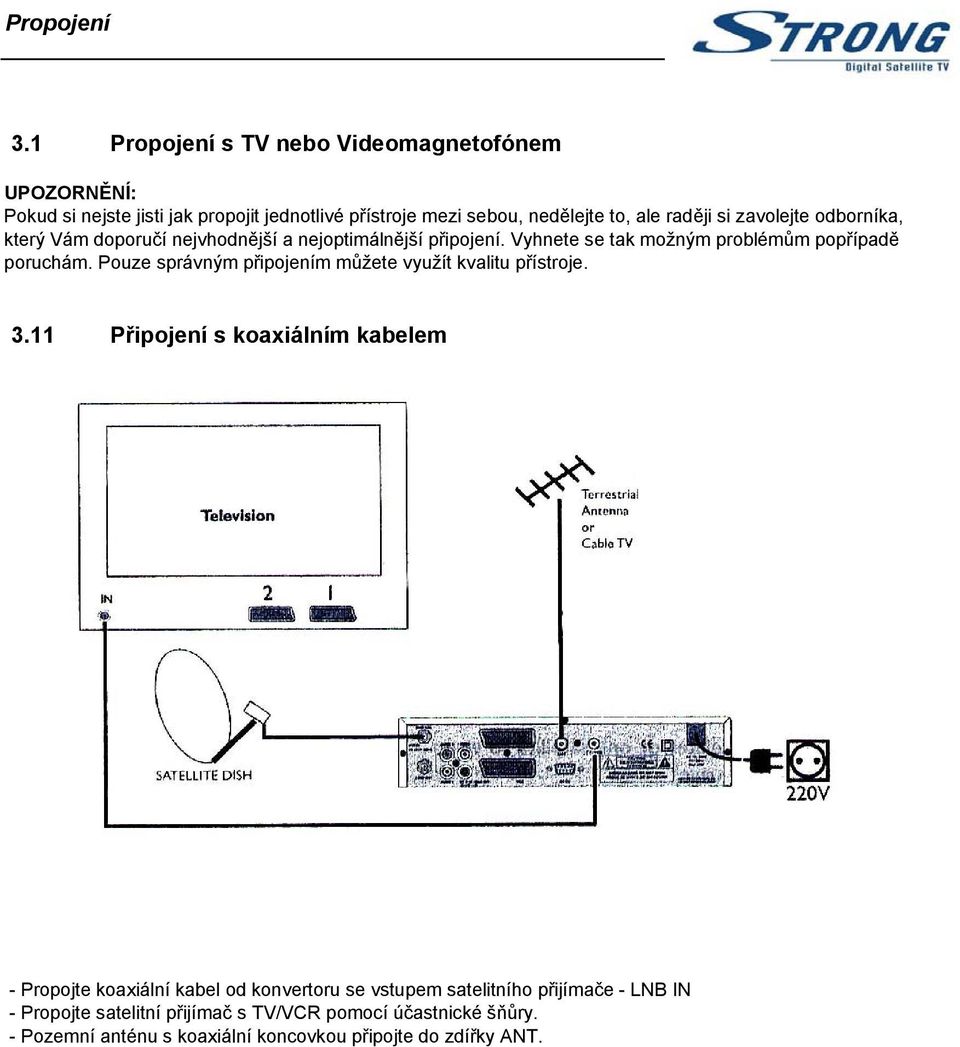

11 Propojení 3.1 Propojení s TV nebo Videomagnetofónem UPOZORNĚNÍ: Pokud si nejste jisti jak propojit jednotlivé přístroje mezi sebou, nedělejte to, ale raději si zavolejte odborníka, který Vám doporučí nejvhodnější a nejoptimálnější připojení. Vyhnete se tak možným problémům popřípadě poruchám. Pouze správným připojením můžete využít kvalitu přístroje Připojení s koaxiálním kabelem - Propojte koaxiální kabel od konvertoru se vstupem satelitního přijímače - LNB IN - Propojte satelitní přijímač s TV/VCR pomocí účastnické šňůry. - Pozemní anténu s koaxiální koncovkou připojte do zdířky ANT.

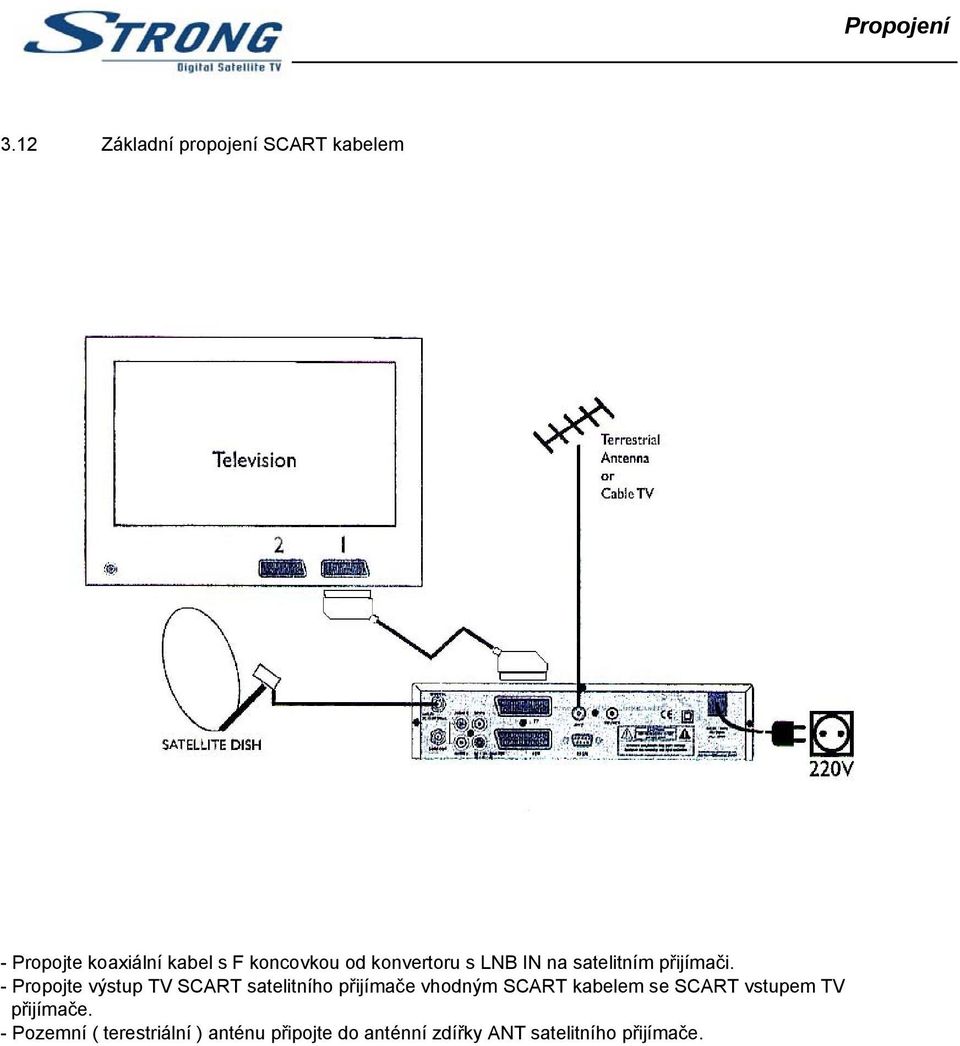

12 Propojení 3.12 Základní propojení SCART kabelem - Propojte koaxiální kabel s F koncovkou od konvertoru s LNB IN na satelitním přijímači. - Propojte výstup TV SCART satelitního přijímače vhodným SCART kabelem se SCART vstupem TV přijímače. - Pozemní ( terestriální ) anténu připojte do anténní zdířky ANT satelitního přijímače.

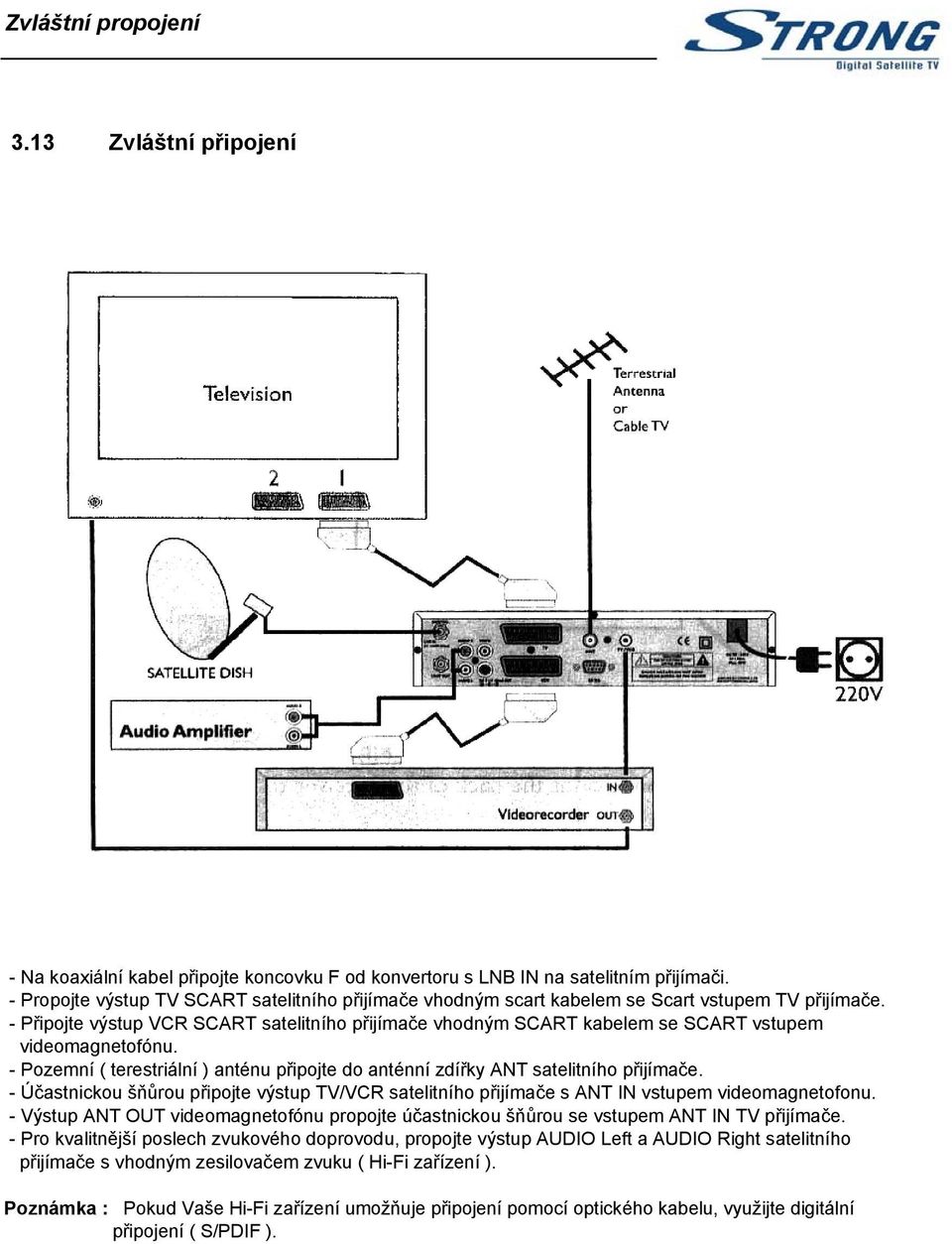

13 Zvláštní propojení 3.13 Zvláštní připojení - Na koaxiální kabel připojte koncovku F od konvertoru s LNB IN na satelitním přijímači. - Propojte výstup TV SCART satelitního přijímače vhodným scart kabelem se Scart vstupem TV přijímače. - Připojte výstup VCR SCART satelitního přijímače vhodným SCART kabelem se SCART vstupem videomagnetofónu. - Pozemní ( terestriální ) anténu připojte do anténní zdířky ANT satelitního přijímače. - Účastnickou šňůrou připojte výstup TV/VCR satelitního přijímače s ANT IN vstupem videomagnetofonu. - Výstup ANT OUT videomagnetofónu propojte účastnickou šňůrou se vstupem ANT IN TV přijímače. - Pro kvalitnější poslech zvukového doprovodu, propojte výstup AUDIO Left a AUDIO Right satelitního přijímače s vhodným zesilovačem zvuku ( Hi-Fi zařízení ). Poznámka : Pokud Vaše Hi-Fi zařízení umožňuje připojení pomocí optického kabelu, využijte digitální připojení ( S/PDIF ).

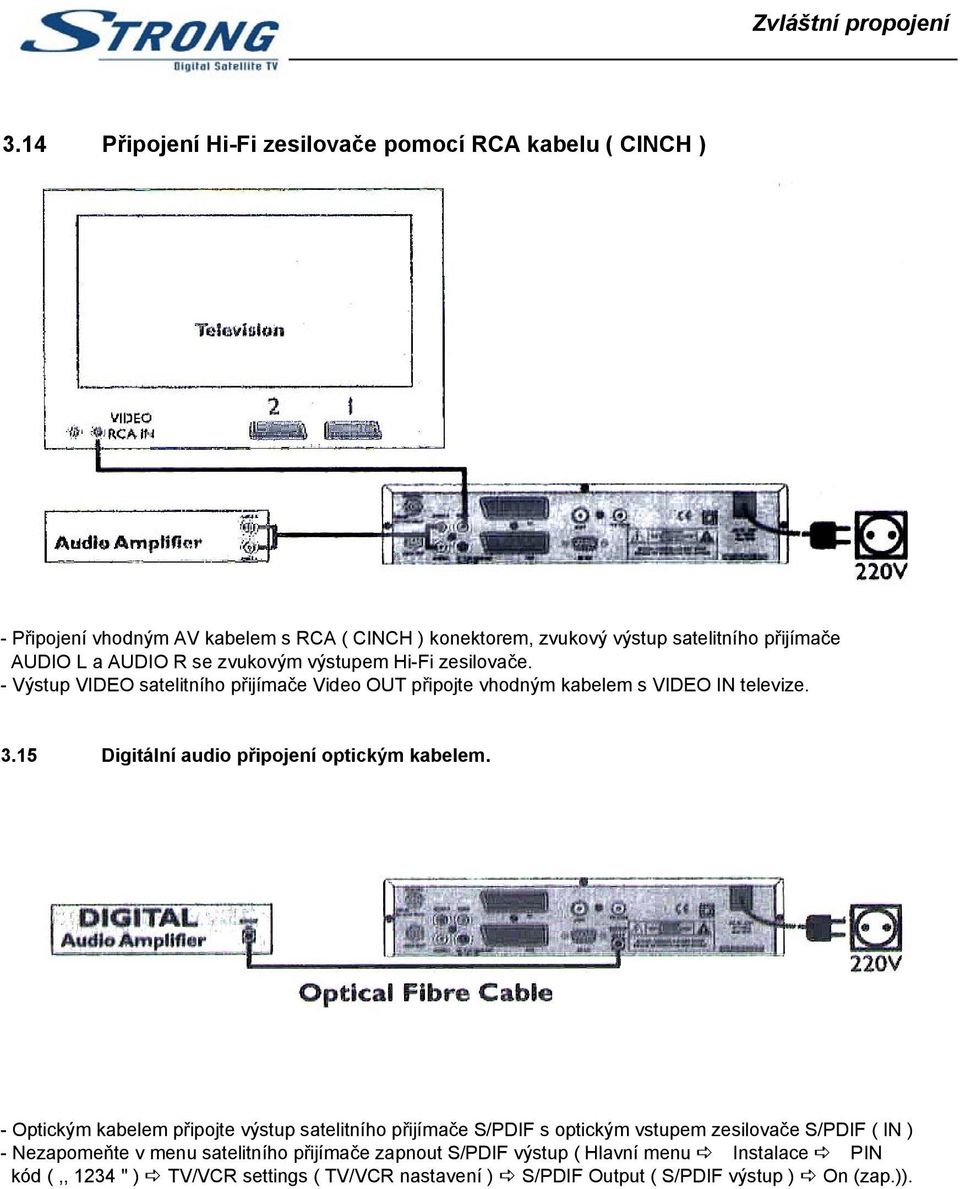

14 Zvláštní propojení 3.14 Připojení Hi-Fi zesilovače pomocí RCA kabelu ( CINCH ) - Připojení vhodným AV kabelem s RCA ( CINCH ) konektorem, zvukový výstup satelitního přijímače AUDIO L a AUDIO R se zvukovým výstupem Hi-Fi zesilovače. - Výstup VIDEO satelitního přijímače Video OUT připojte vhodným kabelem s VIDEO IN televize Digitální audio připojení optickým kabelem. - Optickým kabelem připojte výstup satelitního přijímače S/PDIF s optickým vstupem zesilovače S/PDIF ( IN ) - Nezapomeňte v menu satelitního přijímače zapnout S/PDIF výstup ( Hlavní menu Instalace PIN kód (,, 1234 " ) TV/VCR settings ( TV/VCR nastavení ) S/PDIF Output ( S/PDIF výstup ) On (zap.)).

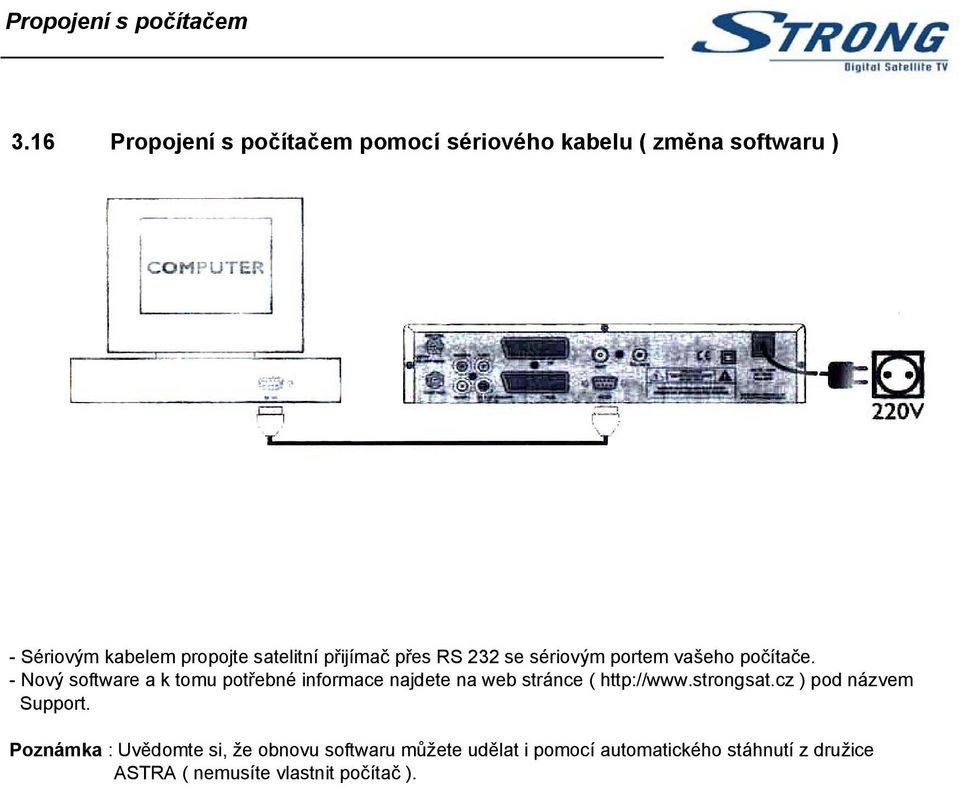

15 Propojení s počítačem 3.16 Propojení s počítačem pomocí sériového kabelu ( změna softwaru ) - Sériovým kabelem propojte satelitní přijímač přes RS 232 se sériovým portem vašeho počítače. - Nový software a k tomu potřebné informace najdete na web stránce ( ) pod názvem Support. Poznámka : Uvědomte si, že obnovu softwaru můžete udělat i pomocí automatického stáhnutí z družice ASTRA ( nemusíte vlastnit počítač ).

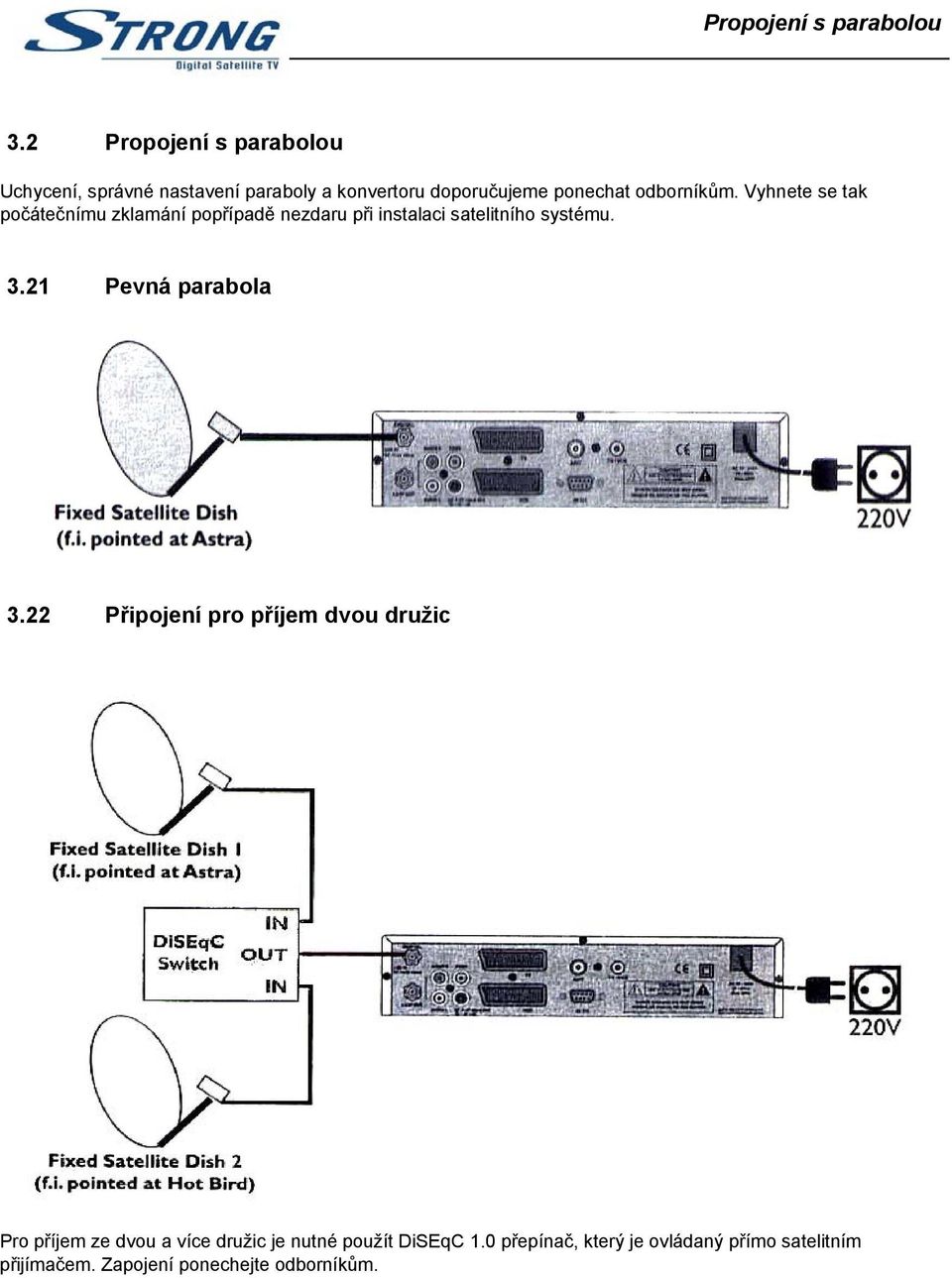

16 Propojení s parabolou 3.2 Propojení s parabolou Uchycení, správné nastavení paraboly a konvertoru doporučujeme ponechat odborníkům. Vyhnete se tak počátečnímu zklamání popřípadě nezdaru při instalaci satelitního systému Pevná parabola 3.22 Připojení pro příjem dvou družic Pro příjem ze dvou a více družic je nutné použít DiSEqC 1.0 přepínač, který je ovládaný přímo satelitním přijímačem. Zapojení ponechejte odborníkům.

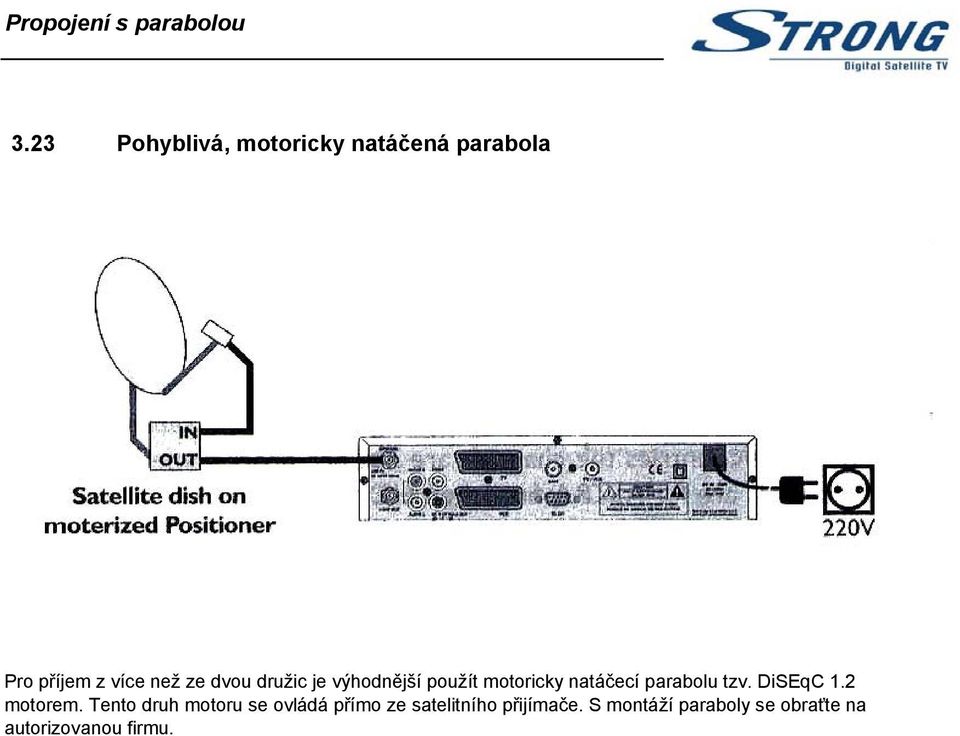

17 Propojení s parabolou 3.23 Pohyblivá, motoricky natáčená parabola Pro příjem z více než ze dvou družic je výhodnější použít motoricky natáčecí parabolu tzv. DiSEqC 1.2 motorem. Tento druh motoru se ovládá přímo ze satelitního přijímače. S montáží paraboly se obraťte na autorizovanou firmu.

18 Začátek - první kroky 4. Začátek V první řadě si zkontrolujte, že máte dobře připojenou parabolickou anténu, televizi nebo jiné komponenty. Pokud si nejste jistí, doporučujeme Vám obrátit se na autorizovanou firmu. 4.1 První kroky Pro snadnější ovládáni je satelitní přijímač naprogramovaný pro družice ASTRA 19 a HOT BIRD Pokud je parabola nastavená na družici ASTRA 1 : Po zapnutí satelitního přijímače se automaticky zobrazí první volný program z této družice. - Pokud je parabola nastavená na družici Hot Bird Po zapnutí se zobrazí nápis na obrazovce TV,, No or bad signal",,, Žádný, nebo slabý signál". Zmáčkněte tlačítko SAT na dálkovém ovládači a ze seznamu družic vyberte družici HOT BIRD a zmáčkněte tlačítko OK. 4.2 Parabola je nastavená na jinou družici: Pokud je parabola nastavená na jinou družici než na ASTRU, nebo HOT BIRD a na obrazovce TV je nápis,, No or bad signal",,, Žádný nebo slabý signál", potom je nutné naprogramování dané družice. Použijte tento návod k použití od Nastavení programů. 4.3 Jazyk Menu Základní nastavení jazyka menu je v Angličtině. Pokud toto nastavení chcete změnit řiďte se statí Nastavení systému a Jazyk Menu.

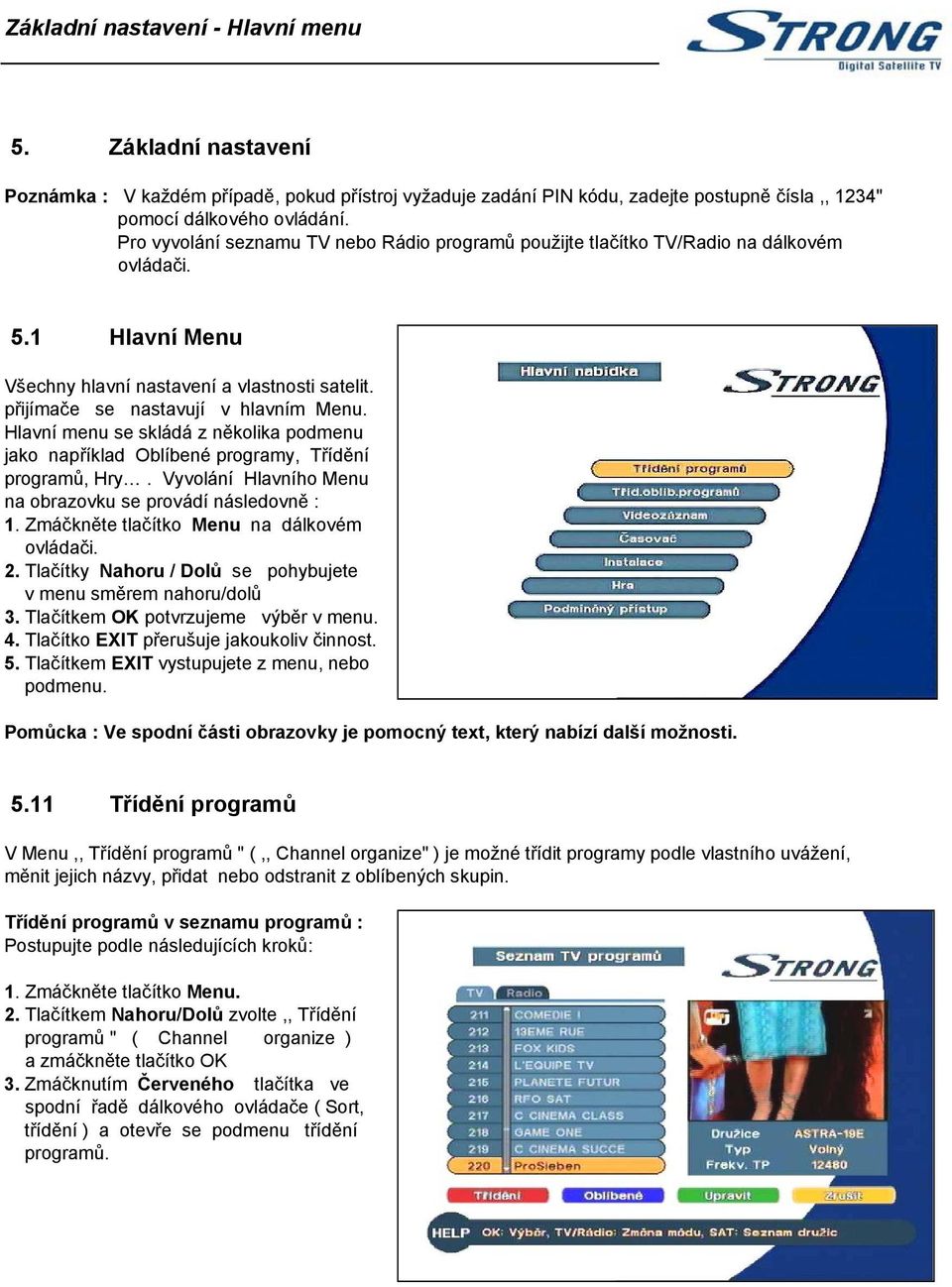

19 Základní nastavení - Hlavní menu 5. Základní nastavení Poznámka : V každém případě, pokud přístroj vyžaduje zadání PIN kódu, zadejte postupně čísla,, 1234" pomocí dálkového ovládání. Pro vyvolání seznamu TV nebo Rádio programů použijte tlačítko TV/Radio na dálkovém ovládači. 5.1 Hlavní Menu Všechny hlavní nastavení a vlastnosti satelit. přijímače se nastavují v hlavním Menu. Hlavní menu se skládá z několika podmenu jako například Oblíbené programy, Třídění programů, Hry. Vyvolání Hlavního Menu na obrazovku se provádí následovně : 1. Zmáčkněte tlačítko Menu na dálkovém ovládači. 2. Tlačítky Nahoru / Dolů se pohybujete v menu směrem nahoru/dolů 3. Tlačítkem OK potvrzujeme výběr v menu. 4. Tlačítko EXIT přerušuje jakoukoliv činnost. 5. Tlačítkem EXIT vystupujete z menu, nebo podmenu. Pomůcka : Ve spodní části obrazovky je pomocný text, který nabízí další možnosti Třídění programů V Menu,, Třídění programů " (,, Channel organize" ) je možné třídit programy podle vlastního uvážení, měnit jejich názvy, přidat nebo odstranit z oblíbených skupin. Třídění programů v seznamu programů : Postupujte podle následujících kroků: 1. Zmáčkněte tlačítko Menu. 2. Tlačítkem Nahoru/Dolů zvolte,, Třídění programů " ( Channel organize ) a zmáčkněte tlačítko OK 3. Zmáčknutím Červeného tlačítka ve spodní řadě dálkového ovládače ( Sort, třídění ) a otevře se podmenu třídění programů.

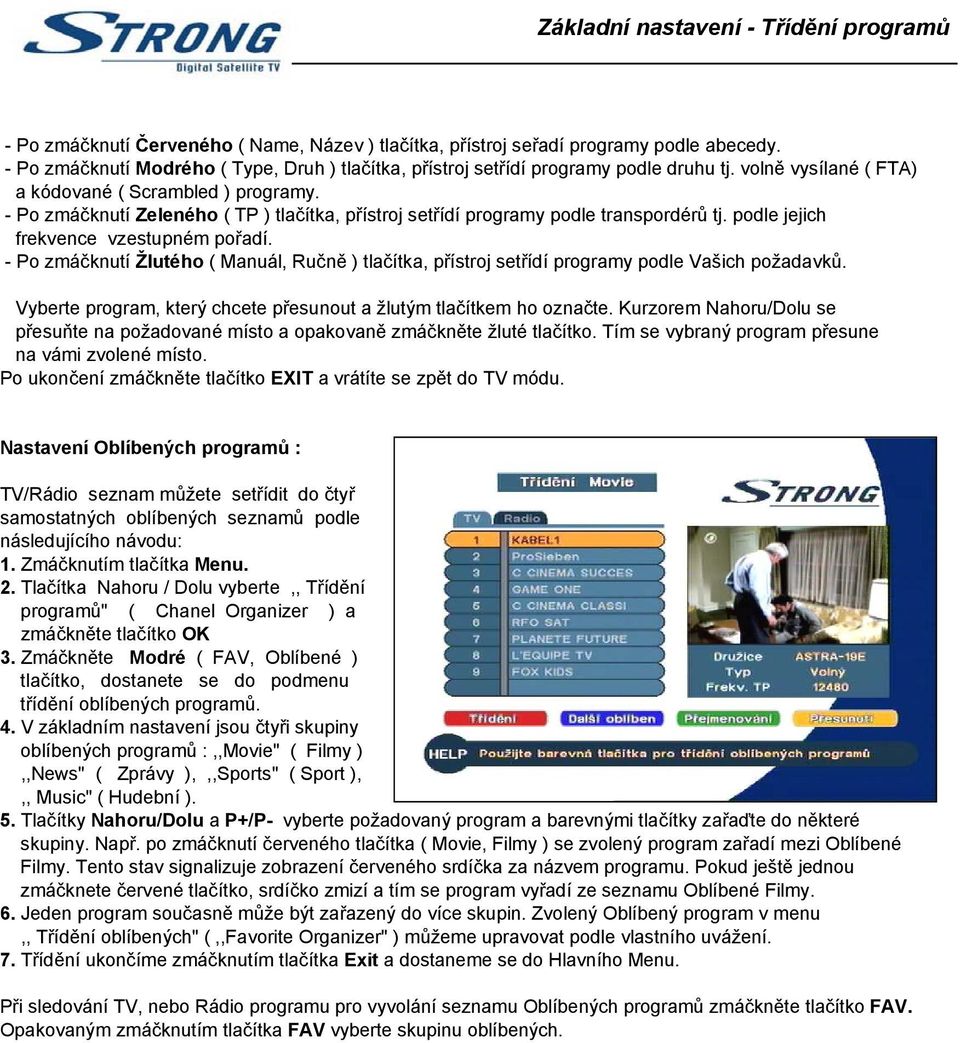

20 Základní nastavení - Třídění programů - Po zmáčknutí Červeného ( Name, Název ) tlačítka, přístroj seřadí programy podle abecedy. - Po zmáčknutí Modrého ( Type, Druh ) tlačítka, přístroj setřídí programy podle druhu tj. volně vysílané ( FTA) a kódované ( Scrambled ) programy. - Po zmáčknutí Zeleného ( TP ) tlačítka, přístroj setřídí programy podle transpordérů tj. podle jejich frekvence vzestupném pořadí. - Po zmáčknutí Žlutého ( Manuál, Ručně ) tlačítka, přístroj setřídí programy podle Vašich požadavků. Vyberte program, který chcete přesunout a žlutým tlačítkem ho označte. Kurzorem Nahoru/Dolu se přesuňte na požadované místo a opakovaně zmáčkněte žluté tlačítko. Tím se vybraný program přesune na vámi zvolené místo. Po ukončení zmáčkněte tlačítko EXIT a vrátíte se zpět do TV módu. Nastavení Oblíbených programů : TV/Rádio seznam můžete setřídit do čtyř samostatných oblíbených seznamů podle následujícího návodu: 1. Zmáčknutím tlačítka Menu. 2. Tlačítka Nahoru / Dolu vyberte,, Třídění programů" ( Chanel Organizer ) a zmáčkněte tlačítko OK 3. Zmáčkněte Modré ( FAV, Oblíbené ) tlačítko, dostanete se do podmenu třídění oblíbených programů. 4. V základním nastavení jsou čtyři skupiny oblíbených programů :,,Movie" ( Filmy ),,News" ( Zprávy ),,,Sports" ( Sport ),,, Music" ( Hudební ). 5. Tlačítky Nahoru/Dolu a P+/P- vyberte požadovaný program a barevnými tlačítky zařaďte do některé skupiny. Např. po zmáčknutí červeného tlačítka ( Movie, Filmy ) se zvolený program zařadí mezi Oblíbené Filmy. Tento stav signalizuje zobrazení červeného srdíčka za názvem programu. Pokud ještě jednou zmáčknete červené tlačítko, srdíčko zmizí a tím se program vyřadí ze seznamu Oblíbené Filmy. 6. Jeden program současně může být zařazený do více skupin. Zvolený Oblíbený program v menu,, Třídění oblíbených" (,,Favorite Organizer" ) můžeme upravovat podle vlastního uvážení. 7. Třídění ukončíme zmáčknutím tlačítka Exit a dostaneme se do Hlavního Menu. Při sledování TV, nebo Rádio programu pro vyvolání seznamu Oblíbených programů zmáčkněte tlačítko FAV. Opakovaným zmáčknutím tlačítka FAV vyberte skupinu oblíbených.

21 Zákl. nastavení - Editování, Uzamčení, Přeskočení Změny v programech: Můžeme změnit: Název programu, uzamčení programu, přeskakovat program. Změna názvu programu: 1. Zmáčkněte tlačítko Menu. 2. Tlačítky Nahoru/Dolu vyberte,,editaci programů" ( Channel Organizer ), zmáčkněte tlačítko Ok 3. Tlačítky Nahoru / Dolu, nebo P+ /Pvyberte program, který chcete editovat. 4. Zmáčkněte Zelené tlačítko ( Přejmenování ). 5. Po zmáčknutí tlačítka OK se zobrazí klávesnice. 6. Kurzor je nastavený na první písmeno názvu programu. Tlačítkem P- vymažete písmeno, tlačítkem P+ vymažete celý název programu. Pokud chcete změnit jen některé písmeno v názvu programu, pak tlačítky Doleva/Doprava se postavte na písmeno, které chcete změnit. Tlačítkem Dolu, se dostanete do tabulky klávesnice. Nyní tlačítky Nahoru/Dolu, nebo Doprava/Doleva vyberte písmeno nebo číslici, kterou chcete vložit do názvu a zmáčkněte tlačítko OK. Po ukončení editace, mačkejte tlačítko Nahoru tak dlouho až se kurzorem dostanete na název programu ( tj. vyskočíte z klávesnice ). Zmáčknutím tlačítka OK se uloží změněné údaje. Uzamknutí programu ( Dětská pojistka ) 1. Pokud uzamknete některý program, tak otevření daného programu je možné jen po zadání PIN - kódu. Postupujte následovně : 2. Zmáčkněte tlačítko Menu. 3. Tlačítky Nahoru/Dolu vyberte,, Editaci programu " ( Channel Organizer ), zmáčkněte tlačítko OK. 4. Tlačítky Nahoru / Dolu, nebo P + / P- vyberte program, který chcete editovat. 5. Zmáčkněte Zelené ( Přejmenovaní ) tlač. 6. Tlačítky Nahoru / Dolu se postavte na,, Zamknout", -Lock". 7. Zmáčkněte tlačítko OK a pak zadejte PIN kód. 8. Uzamknutí programu je zobrazené malou fajfkou. 9. Kurzorem se přesuňte na políčko,, OK", a zmáčkněte OK. 10. Pro odemknutí programu postupujte obdobným postupem.

22 Základní nastavení - Přeskočení, PID Vynechání/Přeskočení ( Skip ) funkce: Pokud tuto funkce budeme aplikovat na některý program, tak ten při normálním prohledávání programů se nezobrazí, ale daný program se přeskočí. Postupujte následovně: 1. Zmáčkněte tlačítko Menu. Tlačítky Nahoru/Dolu vyberte,, Editaci programu" ( Channel Organizer ), zmáčkněte tlačítko OK. 2. Tlačítky Nahoru / Dolu, nebo P+ / P- vyberte program, který chcete editovat. 3. Zmáčkněte Zelené tlačítko. 4. Tlačítky Nahoru/Dolu se postavte na,,přeskočit"-,, Skip" 5. Zmáčkněte tlačítko OK, a zadejte PIN kód. 6. Přeskočení programu je znázorněné malou fajfkou. 7. Kurzorem se přesuňte na políčko,,ok", a zmáčkněte OK. 8. Na odemknutí postupujte podobným postupem. Změna V-PID ( Video Package Identifier ), A-PID ( Audio Package Identifier ) a P-PID ( Program Package Identifier ) : V tomto Menu máme možnost změnit hodnoty nastavení V-PID, A-PID, P-PID. Je to potřebné, když došlo ke změně hodnot uvedených PID a známe jejich nové hodnoty ( tyto hodnoty můžeme získat např. na internetu : ). 1. Zmáčkněte tlačítko Menu. Tlačítky Nahoru/Dolu vyberte,,editaci programu" ( Channel Organizer ), zmáčkněte tlačítko OK. 2. Tlačítky Nahoru / Dolu, nebo P+ / P- vyberte program, který chcete editovat. 3. Zmáčkněte Zelené tlačítko. 4. Tlačítky Nahoru / Dolu se postavte na políčko,,pid". 5. Zadáním nových číselných údajů ( 0 9 ) změníte hodnotu PID. 6. Kurzorem se přesuňte na políčko,, OK", a zmáčkněte OK.

23 Základní nastavení - Vymazat, oblíbené Vymazání programů: 1. Zmáčkněte tlačítko Menu. Tlačítky Nahoru/Dolu vyberte,,editaci programů" ( Channel Organizer ), zmáčkněte tlačítko OK. 2. Zmáčkněte Žluté tlačítko ( Vymazání ). 3. Tlačítky Nahoru / Dolu, nebo P+ / P- vyberte program, který chcete vymazat. 4. Pokud zmáčknete Červené tlačítko ( Vymaž jeden ), označený program se vymaže. 5. Pokud zmáčknete Zelené tlačítko ( Vymaž všechny ), vymažou se všechny programy v seznamu. 6. Zmáčknutím Zeleného ( Výstup ) tlačítka, odejdeme z podmenu Třídění oblíbených ( Favourite Organizer ) V tomto Menu můžeme uspořádat, nebo modifikovat seznam oblíbených programů. Všechny programy zařazené mezi oblíbené můžeme uspořádat podle sebe, následujícím způsobem: 1. Zmáčkněte tlačítko Menu. 2, Tlačítky Nahoru / Dolu vyberte,, Třídění oblíbených " ( Favourite Organizer ) a zmáčkněte OK. - Třídění : Červené tlačítko : jeho funkce je stejná jako,, Třídění programů " ( Channel Organizer ). Postupujte podle bodu Následující oblíbený : Modré tlačítko : zobrazí skupinu dalších oblíbených. - Přejmenování : Zelené tlačítko : tady můžete změnit název skupiny oblíbených Způsob je stejný jako ve stati,, Změna názvu programu". - Vymazání : Žluté tlačítko : vybraný program vymaže ze seznamu oblíbených, ale ponechá v seznamu programů.

24 Základní nastavení - Časovač 5.13 Časovač ( Timer ) : Pomocí této funkce můžeme přístroj kdykoliv zapnout/vypnout. Timer umožňuje nahrát kdykoliv program na videomagnetofón i když nejsme doma, ale můžeme ho využívat i jako budík. 1. Zmáčkněte tlačítko Menu. 2. Tlačítky Nahoru/Dolu vyberte,,časovač" ( Timer ) a zmáčkněte tlačítko OK. -,,Časovač číslo" (Timer number): můžete zadat 8 různých programů. -,,Stav časovače" (Timer state): nastavte,,funkční" ( Enabled ), pokud tuto funkci chceme zapnout,,, Nefunkční " ( Disabled ) pokud nebudete časovač používat. -,, Druh časovače " ( Timer mode ) : nabízí následující možnosti: 1.,,Zapnout" ( Power on ) : v nastaveném čase přístroj sepne. 2.,,Vypnout" ( Power off ): v nastaveném čase se přístroj vypne. 3.,,Časový interval" ( Timer interval ): Přístroj v nastaveném čase zapne na nastaveném programu a pak vypne v nastaveném čase. 4.,,PVR Record" (PVR Nahrávání) Zvolený program se nahraje v určeném čase. Program si můžete vybrat v menu,,třídění programů". Systém vás před začátkem nahrávání upozorní. Stiskem,,Zrušit" můžete nastavené nahrávání vypnout. V opačném případě proběhne nahrávání dle přednastavených údajů. -,,Časové nahrávání" ( Timer Cycle ): můžete nastavit pravidelný cyklus nahrávání : Jeden čas ( one time ), Každý den ( Every day ), nebo Každý týden v zadaný den ( Ewery week ). - Datum ( Date ) : nastavte datum zapnutí ( po zmáčknutí OK se ukáže kalendář ). - Čas ( Time ): zadejte čas zapnutí ( tlačítky 0 9 ). - Ukončení ( Ending time ) : pokud je nastavený časový interval, tak nastavte čas vypnutí. - Program ( Channel): zadejte program, který chcete aktivovat ( zmáčknutím tlačítka OK se zobrazí seznam oblíbených programů ). 3. Červené ( uložit ) tlačítko uloží nastavení a nabídne další naprogramování. 4. Modré ( Uložení a výstup ) tlačítko uloží nastavení a odejde z menu časovače. 5. Zelené ( Výstup ) tlačítko neuloží zadané údaje a vyjde z menu časovače.

25 Základní nastavení - Nastavení systému 5.14 Instalace V tomto Menu se nachází všechny základní nastavení pro TV, parabolu, konvertor a družice. Instalace menu se skládá z více podmenu např. Nastavení systému ( Systém Set-up ), Nastavení konvertoru ( LNB - setup ), Nastavení programů ( Channel Set-up ) a Rodičovský zámek ( Paren-tal Lock ) Nastavení systému ( Systém Set--up ) menu V tomto menu se zastavují základní parametry přístroje. Vstup do tohoto menu je následovní: 1. Zmáčkněte tlačítko Menu 2. Tlačítky Nahoru/Dolu vyberte Instalaci ( Installation ) a zmáčkněte tlačítko OK. 3. Tlačítky Nahoru/Dolu vyberte Nastavení systému ( Systém Set-up ) a zmáčkněte tlačítko OK. - Jazyk ( Language Settings ) : V tomto menu se nastavuje komunikační jazyk přístroje jako i AUDIO preference. 1.Vyberte Jazyk ( Language Set - tings ) a zmáčkněte tlačítko OK, ebo Doprava. 2.Zvolte Jazyk menu ( Menu Language ) a zmáčkněte tlačítko OK,nebo Doprava. 3.Tlačítky Nahoru / Dolu vyberte jazyk a zmáčkněte tlačítko OK. Jazyk menu se okamžitě změní na zvolený. 4. Tím stejným způsobem nastavte i ostatní zvukové doprovody a jazyk podtitulků ( 1st audio lang, 2nd audio lang ), ) Subtitle lang ). Po nastavení zmáčkněte tlačítko Exit a opustíte menu.

26 Základní nastavení - TV/Video - Nastavení TV/VCR ( TV/VCR Settings ) : 1. V menu,, Nastavení systému " ( Systém Set - up ) zvolte Nastavení TV/VCR ( TV/VCR Settings ) zmáčkněte tlačítko OK, nebo Doprava. - TV mód ( TV Mode ): - Zmáčkněte tlačítko OK nebo Doprava a vyberte typ televize. Doporučujeme nastavit,, Multi". Potvrďte tlačítkem OK. - Video výstup ( Video Mode) :Zmáčkněte tlačítko OK nebo Doprava a nastavte druh videosignálu pro připojení pomocí SCART kabelu.,, CVBS " nastavte jen v tom případě pokud Váš televizor podporuje S-VHS systém,,rgb" vyhovuje pro všechny televizory, kvalita obrazu je výborná. - Obrazový výstup ( Screen mode ): Zmáčkněte tlačítko OK nebo Doprava a nastavte : pro TV s obrazovkou 4:3 Celá obrazovka ( Full screen ), obraz vysílány ve formátu 16:9 zaplní celou obrazovku, pravý a levý okraj bude ořezaný.. Pokud zvolíte formát Dopisy ( Letter box ), v tomto případě filmy vysílané ve formátu 16:9 se na obrazovce 4:3 zobrazí s černý pruhem v horní i dolní části obrazovky. - Audio mód ( Audio Mode ): Zmáčkněte tlačítko OK nebo Doprava a nastavte :,,Stereo" pokud chcete poslouchat stereo zvuk,,,levý" ( Left only ) pokud chce pouze levý zvukový doprovod,,pravý" ( Right only ) pokud chcete poslouchat jen pravý zvukový doprovod. - SPDIF výstup ( SPDIF Output ) : Zmáčkněte tlačítko OK nebo Doprava a nastavte :,,Zapnuté" ( On ) pokud použijete optické připojení s Hi-Fi zařízením,,vypnuté" ( Off ) v ostatních případech - Video SCART ( VCR Scart ): Zmáčkněte tlačítko OK nebo Doprava a nastavte:,,auto", nebo,,stb". Pokud nastavíte,,stb", SCART propojení mezi videomagnetofónem - satelitním přijímačem a TV nebude průchozí, to znamená, že pokud zapnete videomagnetofón výstupní signál z něho nebude vidět na tv obrazovce. - UHF mód ( UHF Mode ) : Zmáčkněte tlačítko OK nebo Doprava a nastavte : toto nastavení je nutné udělat jen v případě, že připojení mezi satelitním přijímačem a TV bude propojené pomocí koaxiálního kabelu. Nastavení musí být v souladu s možnostmi Vašeho TV přijímače. Ve všech případech vyhovuje nastavení PAL D/K. - UHF Kanál ( UHF channel ) : Zmáčkněte tlačítko OK nebo Doprava a nastavte požadovaný výstupní kanál. Standardní je nastavení na 38 kanálu UHF. Po ukončení nastavení zmáčkněte tlačítko Exit a vrátíte se zpět do Hlavního menu.

27 Základní nastavení - Nastavení OSD, hodin - Nastavení OSD ( OSD Settings): V tomto Menu se nastavuje forma zobrazení OSD ( On Screen Display ) 1. V Nastavení systému ( Systém Set-up ) zvolte,, Nastavení OSD " ( OSD Setting ) a zmáčkněte tlačítko OK nebo Doprava: - Schéma barev ( Colour Scheme ): zmáčkněte tlačítko OK nebo Doprava : je možné si vybrat ze tří barevných kombinací zobrazení OSD, nastavte si barevnou kombinaci, která Vám nejvíc vyhovuje. - Průhledné ( Transparency ) : zmáčkněte tlačítko OK nebo Doprava na nastavte míru průhlednosti OSD v rozmezí od Jas ( Brightness ) : Zmáčkněte tlačítko OK, nebo Doprava a nastavte míru světlosti OSD v rozmezí od OSD vypnutí po ( OSD Timeout ): zmáčkněte tlačítko OK, nebo Doprava a nastavte čas automatického vypnutí OSD v rozmezí od 1-30 sekund. Po ukončení nastavování zmáčkněte tlačítko Exit a vrátíte se zpět do Hlavního menu. Nastavení času ( hodin ) - Nastavení času ( Time settings ) : V tomto menu se nastavují hodiny satelitního přijímače. V základním nastavení přijímač využívá čas řízený pomocí GMT ( Greenwitch Mean Time ), který je vysílaný zároveň s programem. 1. V Nastavení systému ( Systém Set - up ) vyberte nastavení času ( Time setting ), a zmáčkněte tlačítko OK nebo Doprava. Pokud chcete využít automatické nastavení hodin, vyberte nabídku,,využití GMT " ( GMT Usage),,Zapnout" ( On ). - Nyní nastavte,, Časovou zónu" ( Time Zone ). Pro Česko podle letního času +2 a pro zimní +1. Nastavení se provádí tlačítky Nahoru / Dolu a zmáčkněte tlačítko OK. V pravé horní části obrazovky se ukáže aktuální čas. Pokud nechcete využít automatický systém kontroly času, tak v menu,, Využití GMT" nastavte,, Vypnout" ( Off ). Po tomto kroku se zobrazí poslední dvě políčka podmenu:,, Místní čas" a,, Nastavení datumu". - Nejdřív nastavte Místní čas ( Ste local time ). V tomto menu tlačítky Nahoru/Dolu nebo přímím zadáním času tlačítky (0 9 ), zadejte přesný čas. Mezi hodnotami přeskakujte tlačítky Doprava/Doleva. Po nastavení času potvrďte tlačítkem OK. - Nastavení datumu ( Set date ) nahoře popsaným způsobem nastavte aktuální čas. Po ukončení nastavení zmáčkněte tlačítko Exit a vrátíte se do Hlavního menu.

28 Základní nastavení - Nový software - Power on Channel ( Program po zapnutí ) : V tomto menu můžete nastavit program, který se zobrazí na obrazovce po zapnutí satelitního přijímače. 1. V Nastavení systému ( Systém Set - up ) vyberte program pro zapnutí ( Power on channel ( a zmáčkněte tlačítko OK nebo Doprava. - Poslední sledovaný ( Last viewed ) : pokud zvolíte tuto nabídku, tak satelitní přijímač po zapnutí zobrazí program, který byl sledovaný naposledy před jeho vypnutím. Po nastavení potvrďte tlačítkem OK. - Definovat program ( Define channel ) : zde můžete nastavit,kterým programem se má satelitní přijímač zapnout. Postavte se na tuto volbu a zmáčkněte tlačítko OK nebo Doprava/ Doleva. Tlačítky Nahoru/Dolu vyberte program z nabídky. Zmáčknutím tlačítka TV, Rádio nebo Fav můžete měnit seznam programů a vybrat program z daného seznamu. Na závěr potvrďte tlačítkem OK. - Nastavení software ( Systém upgrade ): Přístroj je schopný z družice ASTRA 19,2 zjistit, jestli se na ni nachází novější software než je v samotném satelitním přijímači. Proveďte následující kroky: 1. V menu Nastavení systému ( System Set-up ) vyberte Nový software ( Systém upgrade ) a zmáčkněte tlačítko OK, nebo Doprava. Zadej PIN kód ( v základním nastavení,,1234" ). Potom se zobrazí nápis :,, Čekejte prosím, kontroluje se jestli je nový software" ( Please wait, checking for new software ) Pokud je na družici nový software než je v satelitním přijímači, tak se automaticky aktualizuje. Pokud není novější software, tak automaticky odejde z daného režimu a nenastanou žádné změny. 2. Zmáčkněte tlačítko Exit a vrátíte se do hlavního menu, Důležité : Po dobu stahování nového softwaru z družice v žádném případě nevypínejte satelitní přijímač! V závislosti na velikosti nového softvaru, stahování programu může trvat i několik desítek minut.

29 Základní nastavení - Informace o systému - Informace o systému ( Systém Information ): Zde získáte informace o typu satelitního přijímače, datumu instalovaného softwaru a verze bootovacího systému. K zjištění uvedených informací postupujte takto : 1. V Nastavení systému ( System Set - up ) zvolte,, Informace o systému " ( System information ) a zmáčkněte tlačítko OK nebo Doprava. 2. Po ukončení se tlačítkem EXIT vrátíte do hlavního menu. - Tovární nastavení ( Factory reset ) Tento krok vrátí zpět veškeré údaje, které byly v satelitním přijímači, když byl nový. To znamená, že pokud jste udělal/a jakékoliv vlastní nastavení, toto bude nenávratně pryč! Tento krok používejte jen v případě, že chcete začínat od začátku, nebo přístroj vykazuje nenormálnosti během chodu, nebo zamrzl. T tomto případě může tovární nastavení odstranit problém, který vznikl. Postup při továrním nastavení : 1. V menu,, Nastavení systému" ( System Set - up ) vyberte možnost,, Tovární nastavení" (Factory Reset), a zmáčkněte tlačítko OK. 2. Zadejte PIN kód. Přístroj automaticky maže všechny osobní nastavení a vrátí systém do původního stavu. Poznámka: Po továrním nastavení bude PIN kód opět,, 1234".

30 Základní nastavení - Nastavení konvertoru Nastavení konvertoru LNB: Důkladně si přečtěte technické údaje konvertoru popřípadě DiSEqC nebo 0/12V přepínače a DiSEqC motoru pro natáčení paraboly. Pokud tyto údaje neznáte, nebo si nejste jistí jak je použít v systému, doporučíme obrátit se na odborníka. 1. Zmáčkněte tlačítko Menu. 2. Tlačítky Nahoru/Dolu vyberte,,instalace" ( Installation ), a zmáčkněte tlačítko OK. 3. Tlačítky Nahoru/Dolu vyberte,,nastavení konvertoru" ( LNB Set-up ), a zmáčkněte tlačítko OK. 4. Překontrolujte nastavení hodnot a typu vašeho konvertoru ( LNB ). Přístroj dokáže rozlišit 16 druhů konvertorů. V základním nastavení je nastavený ( LNB1 ) konvertor typu UNI, s LO 9750/ MHz, DiSEqC vypnuté a konvertor na pevný ( to znamená, že se parabola nebude natáčet ). 5. Tlačítky Nahoru / Dolu se přesuňte na políčko menu, které chcete změnit a tlačítky Doprava / Doleva nastavte požadovanou hodnotu. - Konvertor ( LNB ) pomocí manu můžete nastavit až 16 druhů konvertorů. - Typ konvertoru ( LNB Type ): Zde se nastavují přesné parametry konvertoru. 3 UNIVERZÁLNÍ konvertory ( Uni 1 3 ) a jeden Single ( starý typ konvertoru ) je možné nastavit. U Single konvertoru musíte nastavit frekvenci LO, který ve většině případů má hodnotu V případě UNI 1 je LO 9750/ MHz, UNI 2 = 9750/ MHz a UNI 3 % 9750/ MHz. Nejpoužívanější konvertor v současné době je UNI 1. - Napájení konvertoru ( LNB Power ): Nejčastější způsob je napájení napětím 13/18V, ale pokud je potřeba změnit na stálé napětí 13V, nebo 18V. Pokud nepotřebujete napájení pro LNB, tak můžete napájení vypnout. - Konvertor paraboly ( LNB Dish ): Postavte se na druh paraboly. Pokud je parabola fixní ( pevná ) je třeba nastavit,, PEVNÁ", pokud se bude natáčet DiSEqC 1,2 motorem, pak je nutné nastavit,, Natáčená". Pokud budete používat natáčení pomocí DiSEqC 1,2 motorem přečtěte si stať,, Nastavení pozicionéru " ( ). - DiSEqC přepínač ( DiSEqC Switch ): V základním nastavení je vypnutý ( Off ). Pokud používáte přepínač DiSEqC, tak ho nastavte podle typu DiSEqC přepínače na V 1.0 nebo V 1.1. Pokud je přepínač dvou nebo čtyřvstupý, tak nastavte,, V 1.0". V případě více jak čtyřvstupého DiSEqC přepínače ( max 16 ) nastavte,, V 1.1 ". - DiSEQqC vstup ( DiSEqC input ): Pokud ste v předchozím menu nastavil typ,, V 1.0", tak můžete použít max. 4 ( 1 4 ) vstupý přepínač, v případě,, V 1.1" max. 16 ( 1 16 ) vstupů. - DiSEqC opakovat Repest ( DiSEqC Repeat ): Zadejte počet opakování vysílaného DiSEqC signálu ( 0 3 ). Např. pokud tento parametr bude,,3", tak při povelu DiSEqC přístroj tento povel 3x zopakuje.

31 Základní nastavení - nastavení konvertoru - Přepínač 0/12V ( Switch 0/12V ): Pokud používáte tento přepínač, tak nastavte 12V. V opačném případě 0V. - Přepínač 22kHz ( Switch 22 khz ): můžete jej zapnout jen v případě, že typ konvertoru bude Po ukončení nastavení, ČERVENÝM tlačítkem uložíte nastavené údaje, MODRÝM uložíte a vystoupíte do hlavního menu. 7. Pokud nechcete uložit změněné údaje, tak zmáčkněte ZELENÉ tlačítko, zůstanou původní údaje a vstoupíte do hlavního menu Nastavení programů V tomto menu se nastavují programy družic ( max. 64 ). Můžete změnit název družice TP i jejich nastavení. Základní nastavení - Nastavení programů Postupujte následovně: 1. Zmáčkněte tlačítko Menu 2. Tlačítky Nahoru/Dolu vyberte,,instalaci" ( Installation ) 3. Tlačítky Nahoru/Dolu vyberte,, Nastavení programů" (Channel Set-up), a zmáčkněte OK. 4. Tlačítky OK nebo Nahoru / Dolu měníte parametry jednotlivých podmenu. - Družice ( Satellite ): Tlačítky Nahoru / Dolu vyberte Družice ( Satellite ) a zmáčkněte tlačítko OK. Otevře se tabulka seznamu družic, vyberte družici, kterou chcete načíst a opakovaně zmáčkněte tlačítko OK. Typ : Můžete změnit i název družice po zmáčknutí tlačítka FUNC.

32 Základní nastavení - Nastavení programů - Konvertor ( LNB ) Vyberte,, Konvertor". Tlačítky Doprava/ Doleva vyberte požadovaný konvertor. Pokud chcete změnit parametry konvertoru, zmáčkněte tlačítko OK. Tím se dostanete do podmenu nastavení konvertoru ( odstavec ) - Poloha paraboly (Dish Position) V menu vyberte,, Poloha paraboly " ( Dish Position ). V tomto menu se nastavuje poloha paraboly pokud použijete natáčecí systém motorem DiSEqC 1,2 ( stať,, Nastavení konvertoru ( LNB Set - up ) Zmáčkněte tlačítko OK pokud chcete nastavit pozici paraboly. Objeví se menu,, Nastavení pozicionéru " ( Positioner Set - up ). Popis nastavení je ve stati ,, Nastavení pozicionéru".

33 Základní nastavení - Nastavení programů - Kmitočet ( Frequency ), Polarizace ( Polarization ), Symbol Rate : Zobrazí aktuální nastavení TP, které podle následujících pokynů můžete změnit: 1. Postavte se na,, Kmitočet" ( Frequency ) a zmáčkněte tlačítko OK. Na pravé straně se zobrazí seznam transpordérů TP Tlačítky Nahoru / Dolu vyberte TP, který chcete změnit, nebo zjistit jeho aktuální nastavení. 2. Zmáčknutím Červeného tlačítka,, Přejmenování " ( Edit ) můžete měnit kmitočet TP použitím číslicové klávesy ( 0 9 ), zmáčknutím tlačítka Doprava můžete změnit polarizaci ( pomocí tlačítek Nahoru / Dolu ). Opakovaným zmáčknutím tlačítka Doprava můžete změnit hodnotu,, Symbol rate" ( použijte tlačítka 0 9 ). 3. Modrým tlačítkem,, Přidání " ( Add ) můžete přidat nový TP ( aktuální najdete na ). Přidat nový TP můžete podle bodu č Zeleným tlačítkem,, Uložit" ( Save ) uložíte nastavení TP. 5. Žluté tlačítko,, Vymazat" ( Delete ) vymaže daný TP ze seznamu. - Způsob scan ( Scan Mode ) : Určuje jakým způsobem se má vyhledávat TP, nebo celá družice. Když nastavíte,, Všechny" ( All ), tak se prohledají všechny programy TP, nebo družice ( volně šířené i kódované ). Když nastavíte,, Jen volné" ( FTA Only ), tak kódované programy se nenačtou do seznamu programů TP, nebo družice. - Síťové hledání ( Network Search ) : Když,, Zapnout" ( On ), tak přístroj podrobně prohledá každý Tp družice, tím najde i takové programy, které dosud nebyly v nabídce. Doporučujeme použít tento systém vyhledávání. - Scan družice : - Auto. Scan ( Červené tlačítko ) : Zmáčknutím tlačítka pustíme automatické prohledávání nastavené družice. V tomto modu se načtou všechny TP v seznamu dané družice. - Síťové Scan ( Net. Scan ) : V jednom balíku služeb se může nacházet několik TP tedy i několik kmitočtů ( jako např. UPC ). Pokud chceme aby se načetly všechny frekvence balíků, je výhodnější udělat,, Síťový Scan ". Použít na vyhledání programů,,modré tlačítko". Přístroj automaticky vyhledá všechny kmitočty týkající se družice. - TP Scan : Pokud zmáčkneme Zelené tlačítko ( TP Scan ), potom přístroj nascanuje jen kmitočty daného TP. Tímto způsobem můžeme nascanovat jen ty TP, o které máme zájem a nenascanujeme TP, které nepožadujeme.

34 Základní nastavení - Nastavení programů - PID Máme možnost nascanovat jen určitý program. K tomu, ale musíme znát tzv. PID hodnoty. V menu,, Kmitočet " ( Frequency ) nejdřív vybereme kmitočet pod kterým se daný program nachází a zmáčkneme Žluté tlačítko PID. Objeví se tabulka s nulovým PID. Pomocí tlačítek ( 0 9 ) zadejte postupně hodnoty V-PID, A-PID, P-PID. Po zadání hodnot PID opakovaně zmáčkněte Žluté tlačítko PID a tím se načte jen konkrétní program. Poznámka : Dříve než v jakém koliv modu ( Auto Scan, Net. Scan, TP. Scan nebo PID ) začnete scanovat, překontrolujte kvalitu a úroveň signálu. Pokud jsou čáry zelené barvy, tak je všechno ok. Pokud barva těchto čar je červená, potom zadané údaje jsou špatné, nebo pozice paraboly popřípadě DiSEqC 1,2 přepínače je špatný. Dbejte na to, aby tyto ukazatele měli maximálně možnou délku zelené barvy.

35 Základní nastavení - Nastavení DiSEqC Motoru Nastavení pozicionéru ( pokud použijete DiSEqC 1,2 motor ) Tato funkce je použitelná jen v tom případě, když v menu,, Nastavení konvertoru" ( LNB Set-up ) v podmenu,, Konvertor paraboly" ( LNB Dish ) máte nastavené na,, Natáčení " ( Moved ) stať Nastavení konvertoru. Než začnete : 1. Překontrolujte jestli máte dobře namontovanou parabolu s motorem a že motor je ve střední poloze (Centre). 2. Při nastavování podle možnosti vyberte TP s vyšší ( Symbol Rate ). Při menší Symbol Rate přístroj pomaleji nahrává údaje s družice a může se stát, že ji vůbec nenačte. Když při nastavování antény naskočí signál, okamžitě pusťte tlačítko a pohyby jemně doleva/doprava nastavte max. výchylku. 3. V menu,, Nastavení programů" ( Channel Set - up ) tlačítky Nahoru/Dolu vyberte Družice ( Satelite ), a zmáčkněte tlačítko OK. Ze seznamu družic vyberte družici, které pozici chcete nastavit. Zmáčkněte tlačítko OK a tím zadáte zvolenou družici. 4. V menu tlačítky Nahoru/Dolu vyberte,, Poloha paraboly" ( Dish Position ) a zmáčkněte tlačítko OK. 5. Nyní můžete vidět menu pozicionéru,, Nastavení pozicionéru" ( Positioner Set - up ). 6. Nastavení začínejte od střední polohy. Tlačítky Nahoru/Dolu vyberte,, Střed " ( Center ), a tlačítky Doprava/Doleva nastavte,, Zapnuté " ( On ). 7. Zmáčkněte tlačítko OK, tím přístroj automaticky nastaví střední polohu paraboly. Toto může trvat max. 30 sec.. 8. K tomu, aby se družice vyhledávaly dobrým směrem, musíte vědět jeji pozici ( např. Astra 1 je na východě pozici 19,2 stupňů, tak vyhledávat musíte směrem doleva! ). Nastavení pozice vybrané družice : 1. Tlačítky Nahoru/Dolu vyberte,, Pohyb " ( Movement ). 2. Tlačítky Doprava/Doleva začněte pohybovat motorem dobrým směrem ( Astra 1 doleva! ). Plynule držte zmáčknuté tlačítko doleva, dokud ukazatele signálu se nevychýlí doprava a nad nimi se neobjeví nápis,, Uzamčené " ( Locked ). K tomu, aby byla dobře nastavená poloha paraboly tlačítky Doleva/Doprava nastavte maximální výchylku ukazatele síly signálu. 3. Pokud jste si jisti, že jste na správné družici, tlačítky Nahoru/Dolu se přesuňte na,, Ulož " ( Save ), a tlačítky Doleva/Doprava nastavte,, Zapnuté" ( On ). 4. Zmáčkněte tlačítko OK, tím se daná pozice družice uloží do paměti.opakujte tento postup dokud nenastavíte všecky pozice družic. Po nastavení pozic postupně nascanujte programovou nabídku podle statě 5.143,, Nastavení programů".

36 Základní nastavení - Rodičovský zámek Rodičovský zámek - změna PIN kódu Pomocí této funkce můžete změnit PIN kód ( Personal Identification Number ), tím nám umožní zablokovat některé funkce a tím zamezit přístupu do systému nepovolané osobě. Zamknout/ Odemknout menu: 1. Zmáčkněte tlačítko Menu. 2. Tlačítky Nahoru/Dolu vyberte,instalace" ( Installation ), a zmáčkněte tlačítko OK. 3. Přístroj požaduje PIN kód, zadejte 1234" 4. Tlačítky Nahoru / Dolu vyberte,,rodičovský zámek" ( Parental Lock ), a zmáčkněte tlačítko OK. 5. Tlačítky Doprava / Doleva zvolte možnosti přístupu :,, Odemknout " ( Unlock ), v této poloze je neomezený přístup do menu,,, Zamknut" ( Lock ), přístup do menu jen po zadání PIN-kódu. Změna PIN - kódu : 1. Tlačítky Nahoru/Dolu vyberte,, Starý PIN" (Old PIN) a zadejte kód (v základním nastavení,, 1234" ). 2. Tlačítky Nahoru/dolu vyberte,, Nový PIN" ( New PIN ) a zadejte Váš nový PIN kód. 3. Tlačítky Nahoru/Dolu vyberte,, Potvrď nový PIN "( Verify PIN ) a zadejte ještě jednou nový PIN kód. 4. Zmáčknutím Červeného tlačítka,,uložit " ( Save ), uložíte aktuální nastavení, nebo Modrým tlačítkem,, Uložit a vystup" ( Save a Exit ), uložíte a zároveň odejdete z hlavního menu. Pokud nové údaje nechcete uložit, pak zmáčkněte Zelené tlačítko,, Výstup" ( Exit ) a nedojde ke změnám v nastavení. Doporučíme Vám zapsat si Váš nový PIN kód na spodek této strany pro případ, že ho zapomenete. Základní PIN kód je vždy,,1234 ". Můj osobní PIN - kód je :

37 Hry - Tetris 5.15 HRY V přístroji jsou dvě až tří ( podle provedení ) oblíbené hry. Postup k nim je následovní: 1. Zmáčkněte tlačítko Menu. 2. Tlačítky Nahoru / Dolu vyberte,, Hry " ( Games ), a zmáčkněte tlačítko OK. 3. Tlačítky Nahoru/Dolu vyberte hru, kterou chcete hrát a zmáčkněte tlačítko OK. - TETRIS : 1. Zadej stupeň obtížnosti ( 1 15 ) tlačítky ( 0 9 ), a zmáčkni tlačítko OK. Hra hned začíná. 2. Používejte následující tlačítka : - Doleva/Doprava - posouvání v, daném směru - Dolu - posun směrem dolů - OK - Otáčení 3. Ukončení hry - zmáčkněte tlačítko Exit.

38 Hry / Podmíněný přístup (Common Interface) - HAD ( Snake ) 1. Zmáčkněte libovolné tlačítko a hra začne. 2. Tlačítky Doleva/Doprava ovládáte hada horizontálně. 3. Tlačítky Nahoru/Dolu pohybujete hadem vertikálně. 4. Pokud had narazí na zelený čtvereček zvětší se jeho délka, pokud na oranžový jeho délka se zkrátí. 5. Pokud se had dotkne okraje stěny, nebo narazí na červený čtvereček, hra končí a začíná nová. 6. Ukončení hry je tlačítkem Exit Podmíněný přístup (Common Interface) Po odklopení předních dvířek vložte CAM modul (Common Interface Module) do jedné ze šachtic. 1. Zmáčkněte tlačítko Menu. 2. Tlačítky Nahoru / dolu vyberte,, Podmíněný přístup " ( Common Interface" ), a zmáčkněte tlačítko OK. 3. Vyberte slot, o kterém chcete mít informace a zmáčkněte tlačítko OK. 4. Za moment přístroj načte informace o CAM modulu. 5. V menu si můžete nastavit různé parametry - pracujte s velmi opatrně. 6. Zmáčknutím tlačítka EXIT vystoupíte z menu podmíněného přístupu.

39 OSD Informace OSD informace Když zapnete přístroj, nebo přepínáte programy, vždy se na krátký okamžik v horní části obrazovky objeví informace o programu. Po dobu sledování programu se tyto informace vyvolávají zmáčknutím tlačítka FUNC. Pokud po dobu zobrazení informací ještě jednou zmáčknete tlačítko FUNC, pak se odkryje další okénko s informacemi ve spodní části obrazovky.tím dostanete úplnou informaci o sledovaném programu. TV / Rádio mód Název programu Číslo programu Čas relace Název relace Zvuk Kódovaný program AKTUÁLNÍ ČAS Úroveň a kvalita signálu Informace o programu PID kódy

40 PVR 6.0 Osobní video rekordér Tato část návodu popisuje funkce používané při nahrávání programů na Hard Disk Vašeho přijímače. 6.1 Jak nahrávat Jsou tři metody nahrávání programů na HDD. 1. Normální nahrávání : Můžete sledovat program a ve stejném okamžiku ho nahrávat. 2. Časové nahrávání : Můžete automaticky nastavit čas začátku a konce nahrávání na zvoleném programu. 3. Nahrávání s časovým posunem : Pokud zmeškáte část vysílání, tak si můžete program zpět zopakovat. Uložený soubor s nahrávkou bude pojmenován stejně jak je program uveden v EPG. Pokud není EPG vysíláno, tak bude soubor pojmenován stejně jako název stanice Normální nahrávání Tato funkce se používá pro nahrávání programu na který se díváte. Postup je následující : 1. Stiskněte tlačítko REC na dálkovém ovládání. Zobrazí se tato instrukce : 2. Znovu zmáčkněte tlačítko REC na dálkovém ovládání, aby se spustilo nahrávání. Zobrazí se tato instrukce : 3. Stiskněte tlačítko STOP na dálkovém ovládání a nahrávání se zastaví. Zobrazí se informace : Poznámka : Tímto způsobem můžete sledovat jeden program a nahrávat jiný, ale jen v tom případě, že je tento program vysílán na stejném transpordéru a program, který nahráváte není kódován.

41 PVR Časové nahrávání Tato funkce se používá pro automatické nahrávání programu, kdy si nastavíte čas začátku a konce nahrávání. Nastavení provedete následujícími kroky : 1. Stiskněte tlačítko Menu. 2. Stiskněte tlačítko Nahoru / Dolu na dálkovém ovládání, vyberte,, Časovač " ( Timer Menu ) a zmáčkněte OK. 3. Pomocí tlačítek Nahoru / Dolu zvolte v položce,, Druh Časovače "( Timer mode) funkci,, PVR záznam " ( PVR Record ). 4. Tlačítky Nahoru/Dolu a Doleva/Doprava na dálkovém ovládání zvolte datum a čas začátku a konce programu, který chceme nahrávat. 5. Program, který chcete nahrávat můžete zvolit z,, TV seznamu " jak je popsáno v odstavci Stiskněte Modré tlačítko na dálkovém ovládání, uložte vše do paměti Nahrávání s časovým posunem ( nebo pauza vysílání ) Toto nahrávání je velice užitečné, pokud chcete přerušit sledování programu. Část programu, kterou jste neviděli vyvoláte následujícím postupem : 1. Stiskněte Pause na dálkovém ovládání. Obraz se zastaví a zobrazí se informace : 2. Stiskněte tlačítko REC spustíte nahrávání. Přijímač Vám začne nahrávat program a zobrazí v pravém horním rohu uplynulý čas. 3. Stiskněte tlačítko PAUSE na dálkovém ovládání a můžete sledovat program od místa, kde jste nahrávání spustili. Dva různé časy jsou zobrazeny v pravém horním rohu obrazovky.
