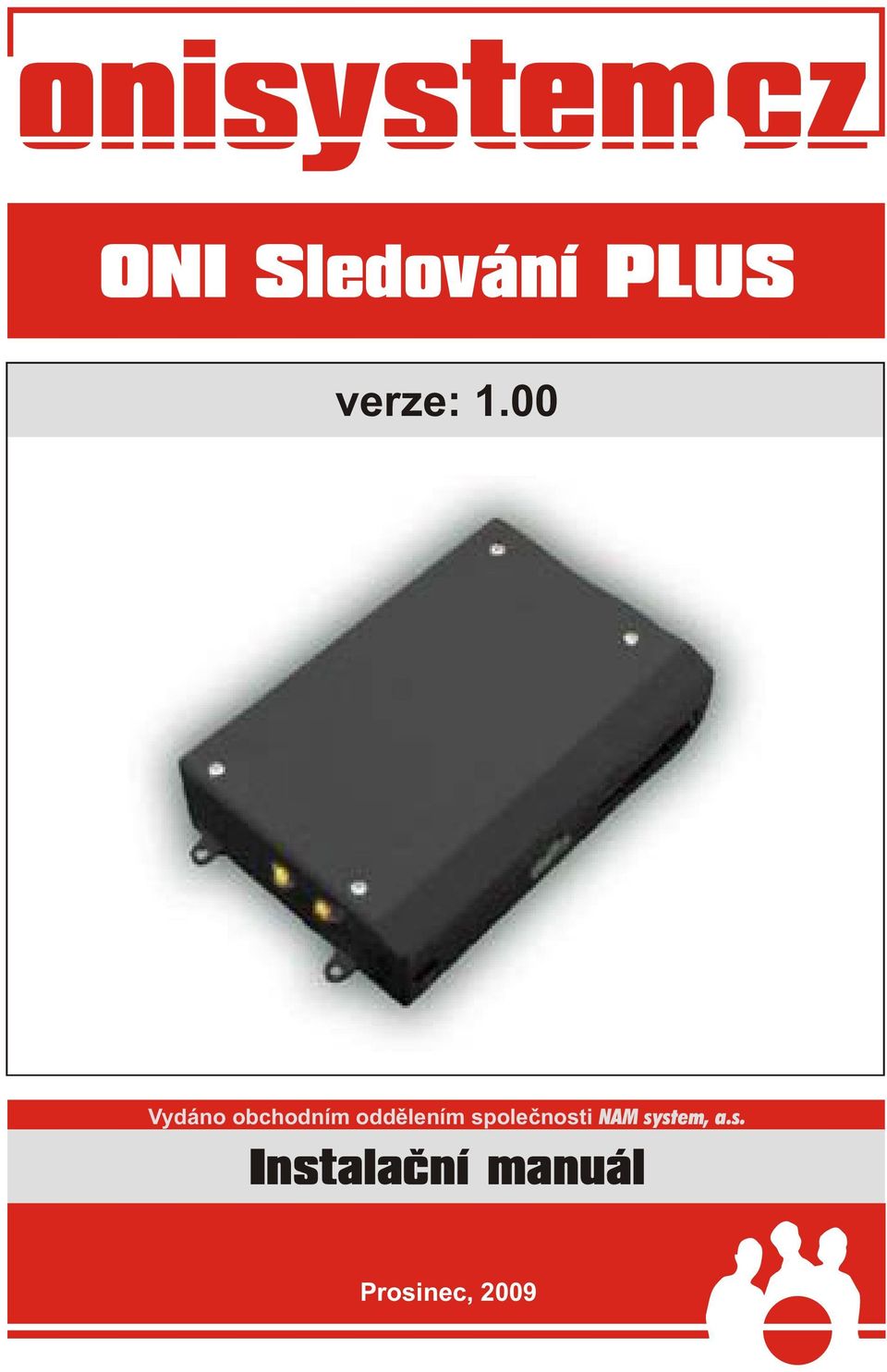

1 Õ ªº±? 3 ÀÕ ªÆ ªÊ ÔÚ ßº? ± ±æ ±º 3 ±ºº4 ª 3 ± ª8 ± fl ß ª Ù øú Ú ø ø8 3 ø? Ʊ ª Ù Ó Á

2

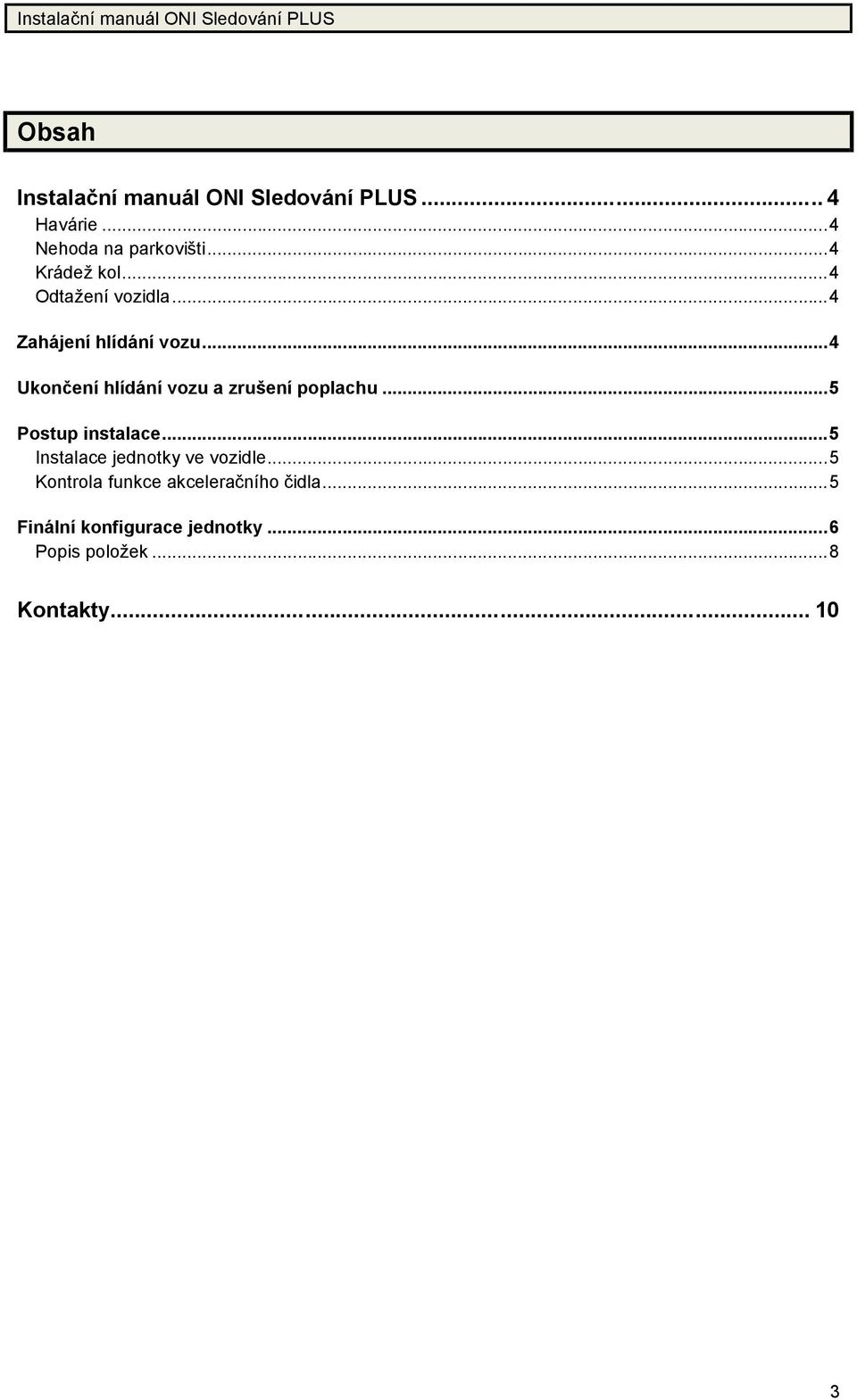

3 Obsah Instalač nímanuál ONI SledováníPLUS... 4 Havárie... 4 Nehoda na parkoviš ti... 4 Krádež kol... 4 Odtaženívozidla... 4 Zahájeníhlídánívozu... 4 Ukonč eníhlídánívozu a zruš enípoplachu... 5 Postup instalace... 5 Instalace jednotky ve vozidle... 5 Kontrola funkce akcelerač ního č idla... 5 Finálníkonfigurace jednotky... 6 Popis položek... 8 Kontakty

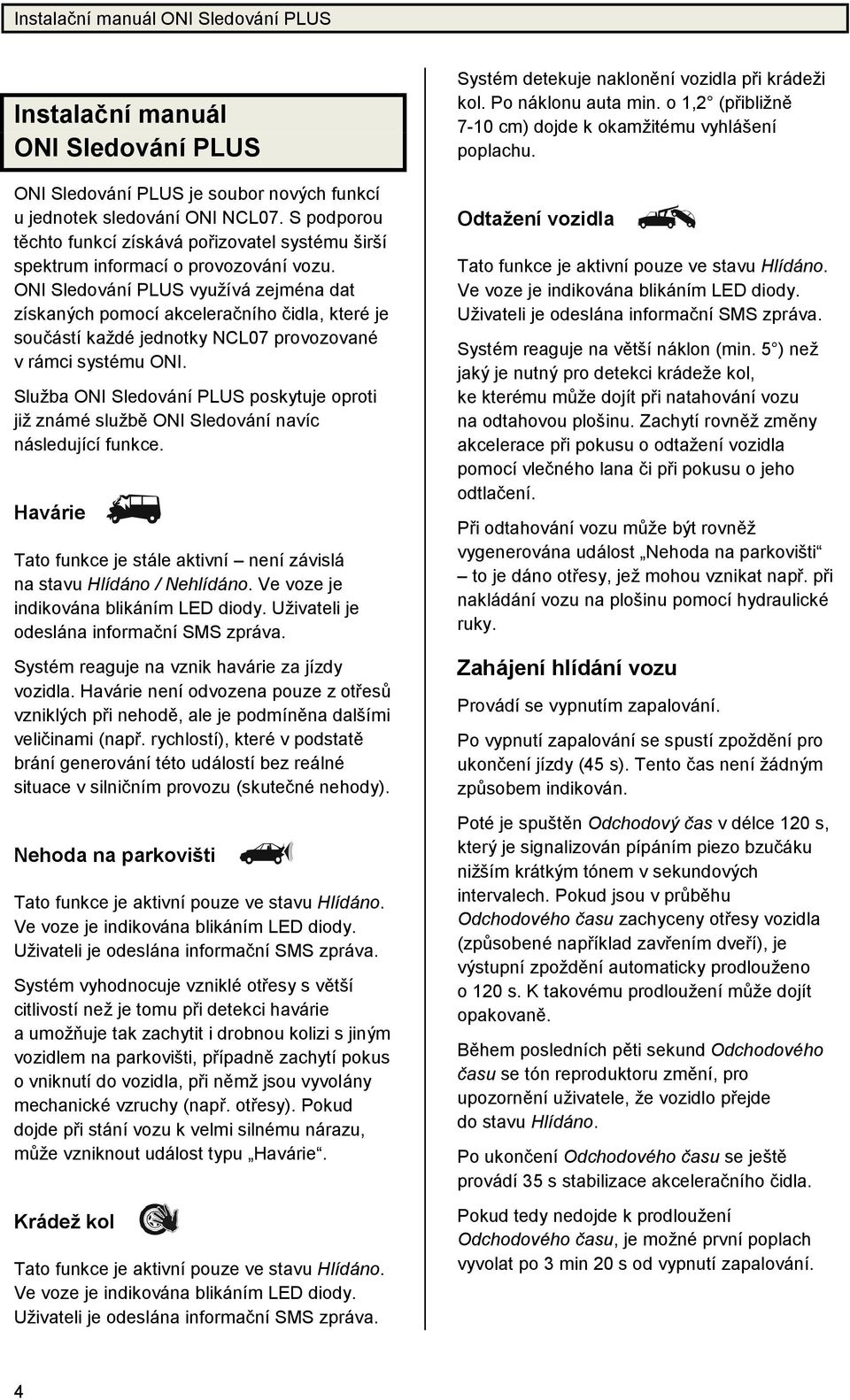

4 Instalač nímanuál ONI SledováníPLUS ONI SledováníPLUS je soubor nový ch funkcí u jednotek sledováníoni NCL07. S podporou tě chto funkcízískává pořizovatel systému š irš í spektrum informacío provozovánívozu. ONI SledováníPLUS využívá zejména dat získaný ch pomocíakcelerač ního č idla, které je součástíkaždé jednotky NCL07 provozované v rámci systému ONI. Služba ONI SledováníPLUS poskytuje oproti již známé službě ONI Sledovánínavíc následujícífunkce. Havárie Tato funkce je stále aktivní nenízávislá na stavu Hlídáno / Nehlídáno. Ve voze je indikována blikáním LED diody. Uživateli je odeslána informač nísms zpráva. Systém reaguje na vznik havárie za jízdy vozidla. Havárie neníodvozena pouze z otřesů vzniklý ch při nehodě, ale je podmíně na dalšími velič inami (např. rychlostí), které v podstatě bránígenerovánítéto událostíbez reálné situace v silnič ním provozu (skuteč né nehody). Nehoda na parkoviš ti Tato funkce je aktivnípouze ve stavu Hlídáno. Ve voze je indikována blikáním LED diody. Uživateli je odeslána informač nísms zpráva. Systém vyhodnocuje vzniklé otřesy s vě tší citlivostínež je tomu při detekci havárie a umožňuje tak zachytit i drobnou kolizi s jiný m vozidlem na parkoviš ti, případně zachytípokus o vniknutído vozidla, při ně mž jsou vyvolány mechanické vzruchy (např. otřesy). Pokud dojde při stánívozu k velmi silnému nárazu, může vzniknout událost typu Havárie. Krádež kol Tato funkce je aktivnípouze ve stavu Hlídáno. Ve voze je indikována blikáním LED diody. Uživateli je odeslána informač nísms zpráva. Systém detekuje nakloně nívozidla při krádeži kol. Po náklonu auta min. o 1,2 (přibližně 7-10 cm) dojde k okamžitému vyhláš ení poplachu. Odtaženívozidla Tato funkce je aktivnípouze ve stavu Hlídáno. Ve voze je indikována blikáním LED diody. Uživateli je odeslána informač nísms zpráva. Systém reaguje na vě tšínáklon (min. 5 ) než jaký je nutný pro detekci krádeže kol, ke kterému může dojít při natahovánívozu na odtahovou ploš inu. Zachytírovně ž změ ny akcelerace při pokusu o odtaženívozidla pomocívleč ného lana č i při pokusu o jeho odtlač ení. Při odtahovánívozu může bý t rovně ž vygenerována událost Nehoda na parkoviš ti to je dáno otřesy, jež mohou vznikat např. při nakládánívozu na ploš inu pomocíhydraulické ruky. Zahájeníhlídánívozu Provádíse vypnutím zapalování. Po vypnutízapalováníse spustízpoždě nípro ukonč eníjízdy (45 s). Tento č as nenížádný m způsobem indikován. Poté je spuš tě n Odchodovýč as v délce 120 s, který je signalizován pípáním piezo bzučáku nižším krátký m tónem v sekundový ch intervalech. Pokud jsou v průbě hu Odchodové ho č asu zachyceny otřesy vozidla (způsobené například zavřením dveří), je vý stupnízpoždě níautomaticky prodlouženo o 120 s. K takovému prodlouženímůže dojít opakovaně. Bě hem posledních pě ti sekund Odchodové ho č asu se tón reproduktoru změ ní, pro upozorně níuživatele, že vozidlo přejde do stavu Hlídáno. Po ukonč eníodchodové ho č asu se ješ tě provádí35 s stabilizace akcelerač ního č idla. Pokud tedy nedojde k prodlouž ení Odchodové ho č asu, je možné prvnípoplach vyvolat po 3 min 20 s od vypnutízapalování. 4

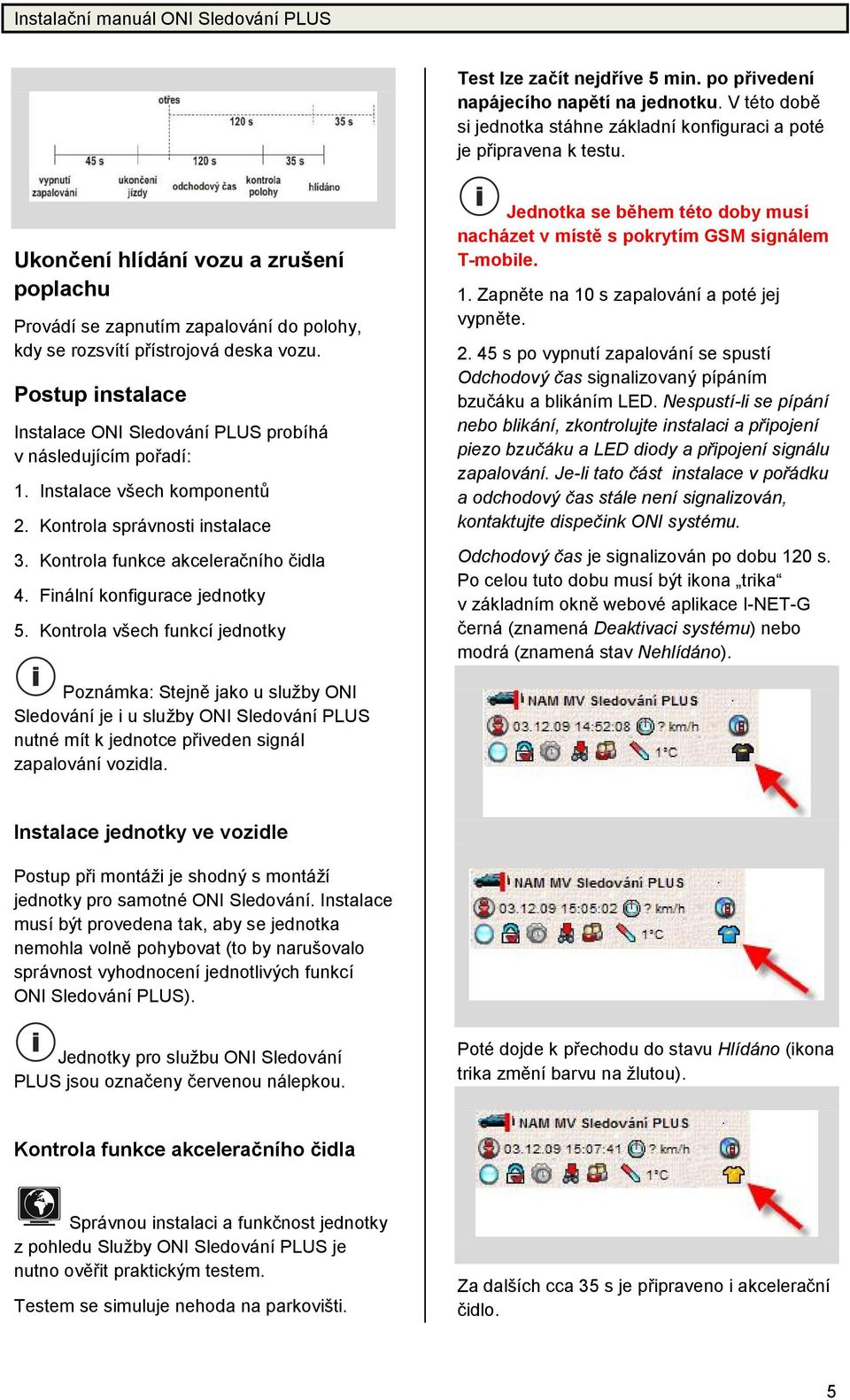

5 Test lze zač ít nejdříve 5 min. po přivedení napájecího napě tína jednotku. V této době si jednotka stáhne základníkonfiguraci a poté je připravena k testu. Ukonč eníhlídánívozu a zruš ení poplachu Provádíse zapnutím zapalovánído polohy, kdy se rozsvítípřístrojová deska vozu. Postup instalace Instalace ONI SledováníPLUS probíhá v následujícím pořadí: 1. Instalace vš ech komponentů 2. Kontrola správnosti instalace 3. Kontrola funkce akcelerač ního č idla 4. Finálníkonfigurace jednotky 5. Kontrola vš ech funkcíjednotky Jednotka se bě hem této doby musí nacházet v místě s pokrytím GSM signálem T-mobile. 1. Zapně te na 10 s zapalovánía poté jej vypně te s po vypnutízapalováníse spustí Odchodovýč as signalizovaný pípáním bzučáku a blikáním LED. Nespustí-li se pípání nebo blikání, zkontrolujte instalaci a připojení piezo bzuč áku a LED diody a připojení signálu zapalování. Je-li tato č ást instalace v pořádku a odchodovýč as stále není signalizován, kontaktujte dispeč ink ONI systé mu. Odchodovýč as je signalizován po dobu 120 s. Po celou tuto dobu musíbý t ikona trika v základním okně webové aplikace I-NET-G č erná (znamená Deaktivaci systé mu) nebo modrá (znamená stav Nehlídáno). Poznámka: Stejně jako u služby ONI Sledováníje i u služby ONI SledováníPLUS nutné mít k jednotce přiveden signál zapalovánívozidla. Instalace jednotky ve vozidle Postup při montáž i je shodný s montáží jednotky pro samotné ONI Sledování. Instalace musíbý t provedena tak, aby se jednotka nemohla volně pohybovat (to by naruš ovalo správnost vyhodnoceníjednotlivý ch funkcí ONI SledováníPLUS). Jednotky pro službu ONI Sledování PLUS jsou označ eny č ervenou nálepkou. Poté dojde k přechodu do stavu Hlídáno (ikona trika změ níbarvu na žlutou). Kontrola funkce akcelerač ního č idla Správnou instalaci a funkč nost jednotky z pohledu Služby ONI SledováníPLUS je nutno ově řit praktický m testem. Testem se simuluje nehoda na parkoviš ti. Za dalších cca 35 s je připraveno i akcelerač ní č idlo. 5

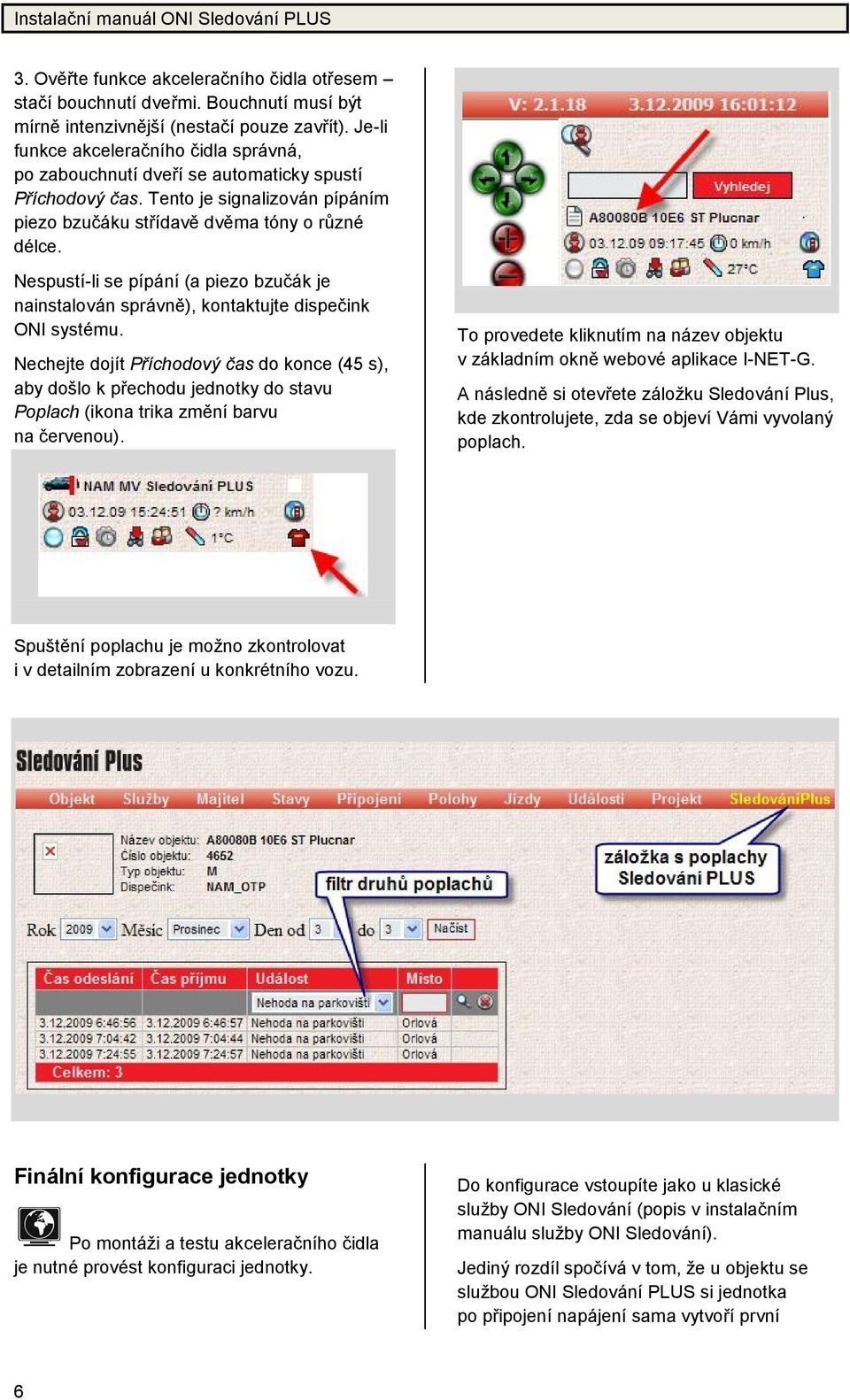

6 3. Ově řte funkce akcelerač ního č idla otřesem stačíbouchnutídveřmi. Bouchnutímusíbý t mírně intenzivně jší(nestačípouze zavřít). Je-li funkce akcelerač ního č idla správná, po zabouchnutídveříse automaticky spustí Příchodovýč as. Tento je signalizován pípáním piezo bzučáku střídavě dvě ma tóny o různé délce. Nespustí-li se pípání(a piezo bzučák je nainstalován správně ), kontaktujte dispeč ink ONI systému. Nechejte dojít Příchodovýč as do konce (45 s), aby doš lo k přechodu jednotky do stavu Poplach (ikona trika změ níbarvu na č ervenou). To provedete kliknutím na název objektu v základním okně webové aplikace I-NET-G. A následně si otevřete záložku SledováníPlus, kde zkontrolujete, zda se objevívámi vyvolaný poplach. Spuš tě nípoplachu je možno zkontrolovat i v detailním zobrazeníu konkrétního vozu. Finálníkonfigurace jednotky Po montáž i a testu akcelerač ního č idla je nutné provést konfiguraci jednotky. Do konfigurace vstoupíte jako u klasické služby ONI Sledování(popis v instalač ním manuálu služby ONI Sledování). Jediný rozdíl spočívá v tom, že u objektu se službou ONI SledováníPLUS si jednotka po připojenínapájenísama vytvoříprvní 6

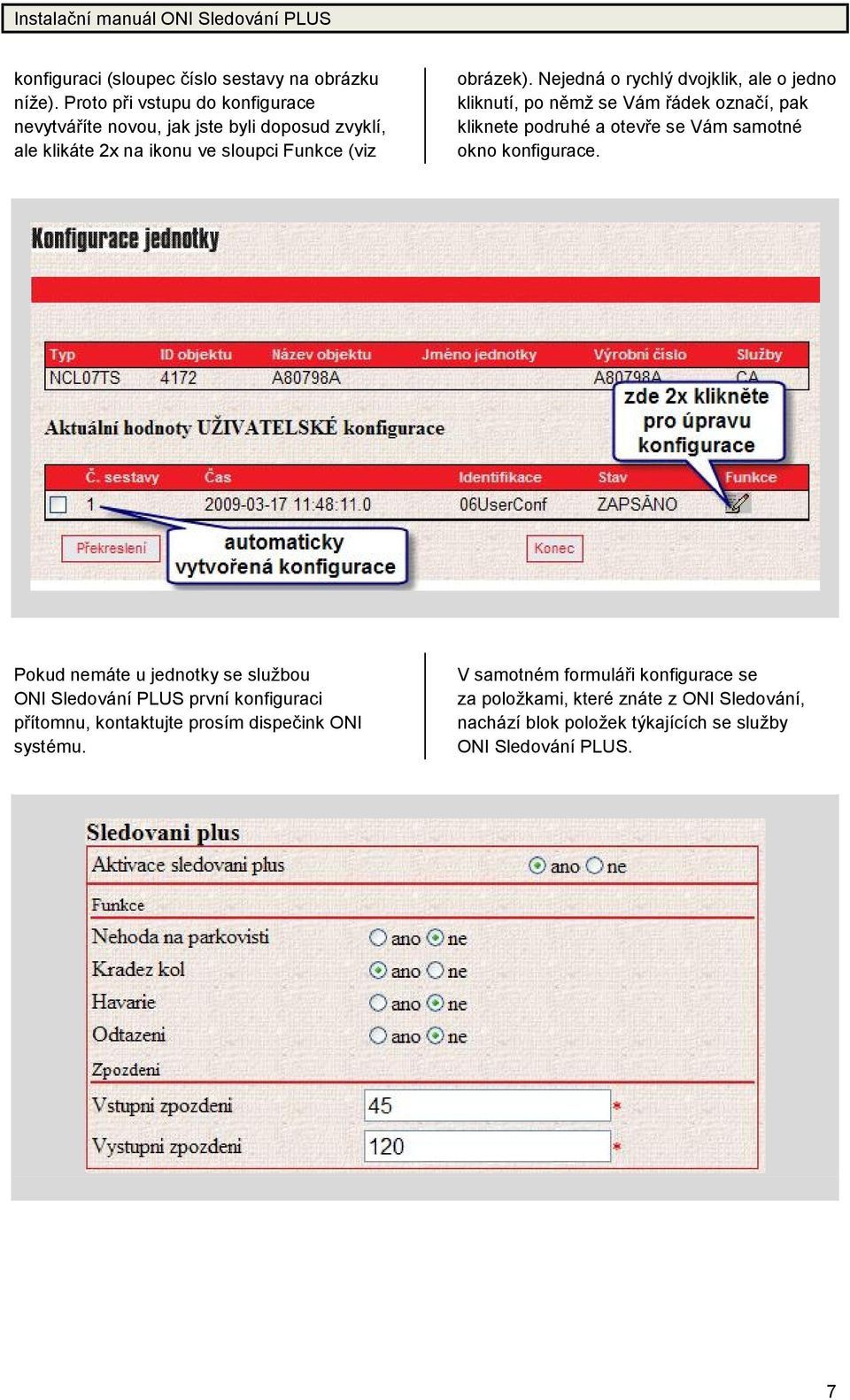

7 konfiguraci (sloupec číslo sestavy na obrázku níž e). Proto při vstupu do konfigurace nevytváříte novou, jak jste byli doposud zvyklí, ale klikáte 2x na ikonu ve sloupci Funkce (viz obrázek). Nejedná o rychlý dvojklik, ale o jedno kliknutí, po ně mž se Vám řádek označí, pak kliknete podruhé a otevře se Vám samotné okno konfigurace. Pokud nemáte u jednotky se službou ONI SledováníPLUS prvníkonfiguraci přítomnu, kontaktujte prosím dispeč ink ONI systému. V samotném formuláři konfigurace se za položkami, které znáte z ONI Sledování, nacházíblok položek tý kajících se služby ONI SledováníPLUS. 7

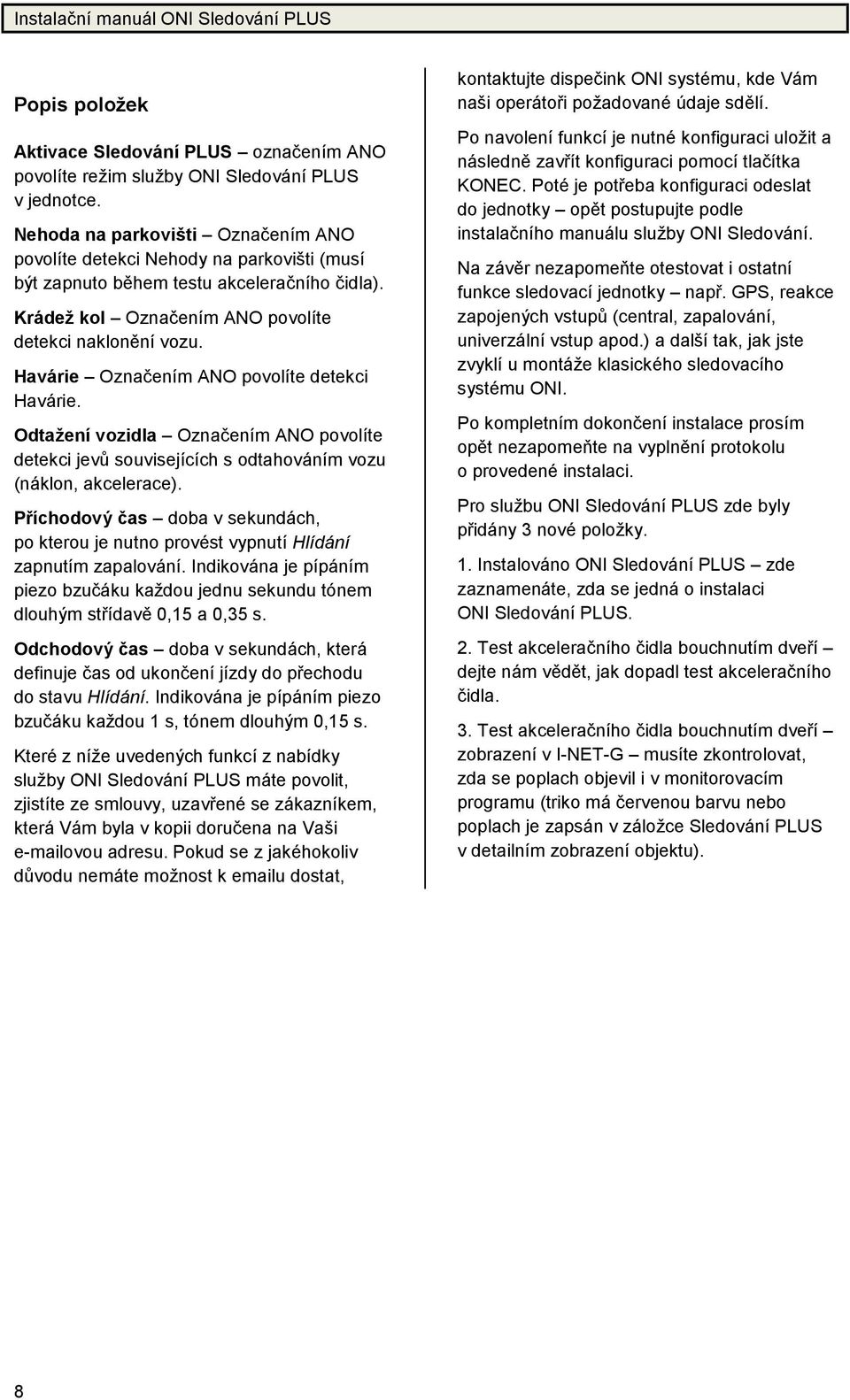

8 Popis položek Aktivace SledováníPLUS označ ením ANO povolíte režim služby ONI SledováníPLUS v jednotce. Nehoda na parkoviš ti Označ ením ANO povolíte detekci Nehody na parkoviš ti (musí bý t zapnuto bě hem testu akcelerač ního č idla). Krádež kol Označ ením ANO povolíte detekci nakloně nívozu. Havárie Označ ením ANO povolíte detekci Havárie. Odtaženívozidla Označ ením ANO povolíte detekci jevů souvisejících s odtahováním vozu (náklon, akcelerace). Příchodový č as doba v sekundách, po kterou je nutno provést vypnutíhlídání zapnutím zapalování. Indikována je pípáním piezo bzučáku každou jednu sekundu tónem dlouhý m střídavě 0,15 a 0,35 s. Odchodový č as doba v sekundách, která definuje č as od ukonč eníjízdy do přechodu do stavu Hlídání. Indikována je pípáním piezo bzučáku každou 1 s, tónem dlouhý m 0,15 s. Které z níž e uvedený ch funkcíz nabídky služby ONI SledováníPLUS máte povolit, zjistíte ze smlouvy, uzavřené se zákazníkem, která Vám byla v kopii doruč ena na Vaš i ovou adresu. Pokud se z jakéhokoliv důvodu nemáte možnost k u dostat, kontaktujte dispeč ink ONI systému, kde Vám naš i operátoři požadované údaje sdě lí. Po navolenífunkcíje nutné konfiguraci uložit a následně zavřít konfiguraci pomocítlačítka KONEC. Poté je potřeba konfiguraci odeslat do jednotky opě t postupujte podle instalač ního manuálu služby ONI Sledování. Na závě r nezapomeňte otestovat i ostatní funkce sledovacíjednotky např. GPS, reakce zapojený ch vstupů (central, zapalování, univerzálnívstup apod.) a dalšítak, jak jste zvyklíu montáž e klasického sledovacího systému ONI. Po kompletním dokonč eníinstalace prosím opě t nezapomeňte na vyplně níprotokolu o provedené instalaci. Pro službu ONI SledováníPLUS zde byly přidány 3 nové položky. 1. Instalováno ONI SledováníPLUS zde zaznamenáte, zda se jedná o instalaci ONI SledováníPLUS. 2. Test akcelerač ního č idla bouchnutím dveří dejte nám vě dě t, jak dopadl test akcelerač ního č idla. 3. Test akcelerač ního č idla bouchnutím dveří zobrazenív I-NET-G musíte zkontrolovat, zda se poplach objevil i v monitorovacím programu (triko má č ervenou barvu nebo poplach je zapsán v záložce SledováníPLUS v detailním zobrazeníobjektu). 8

9 9

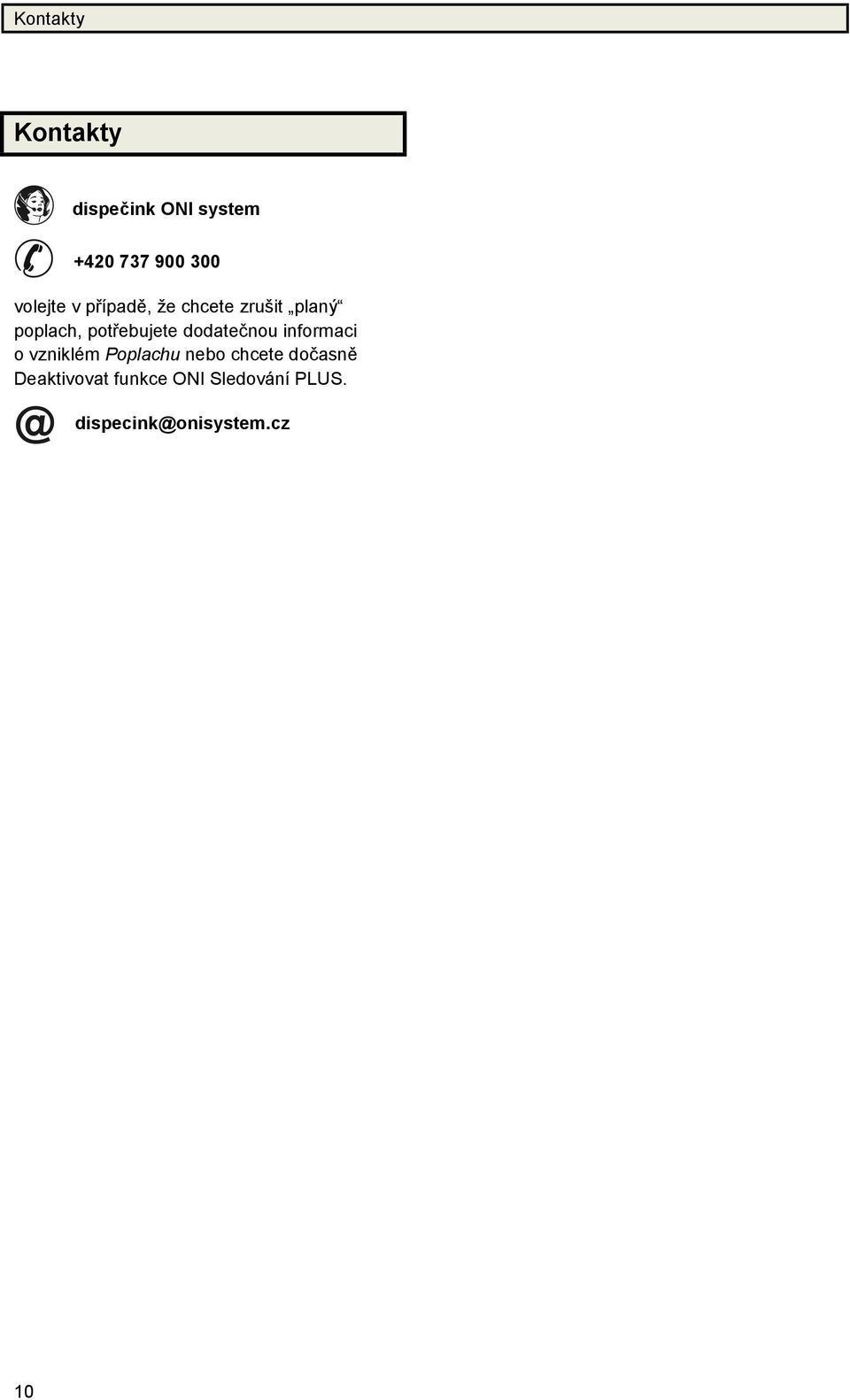

10 Kontakty Kontakty dispeč ink ONI system volejte v případě, že chcete zruš it planý poplach, potřebujete dodateč nou informaci o vzniklém Poplachu nebo chcete doč asně Deaktivovat funkce ONI SledováníPLUS. dispecink@onisystem.cz 10

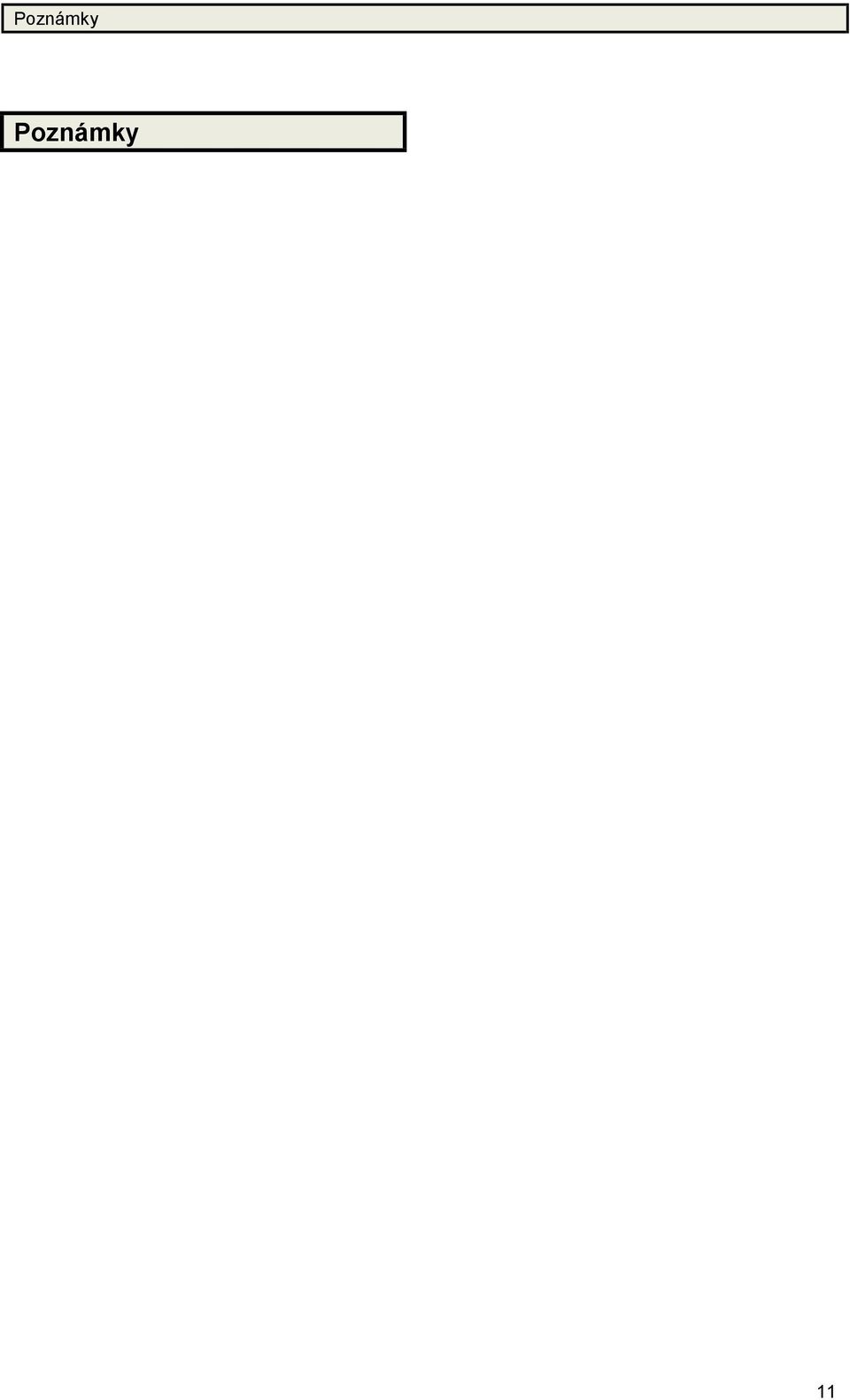

11 Poznámky Poznámky 11

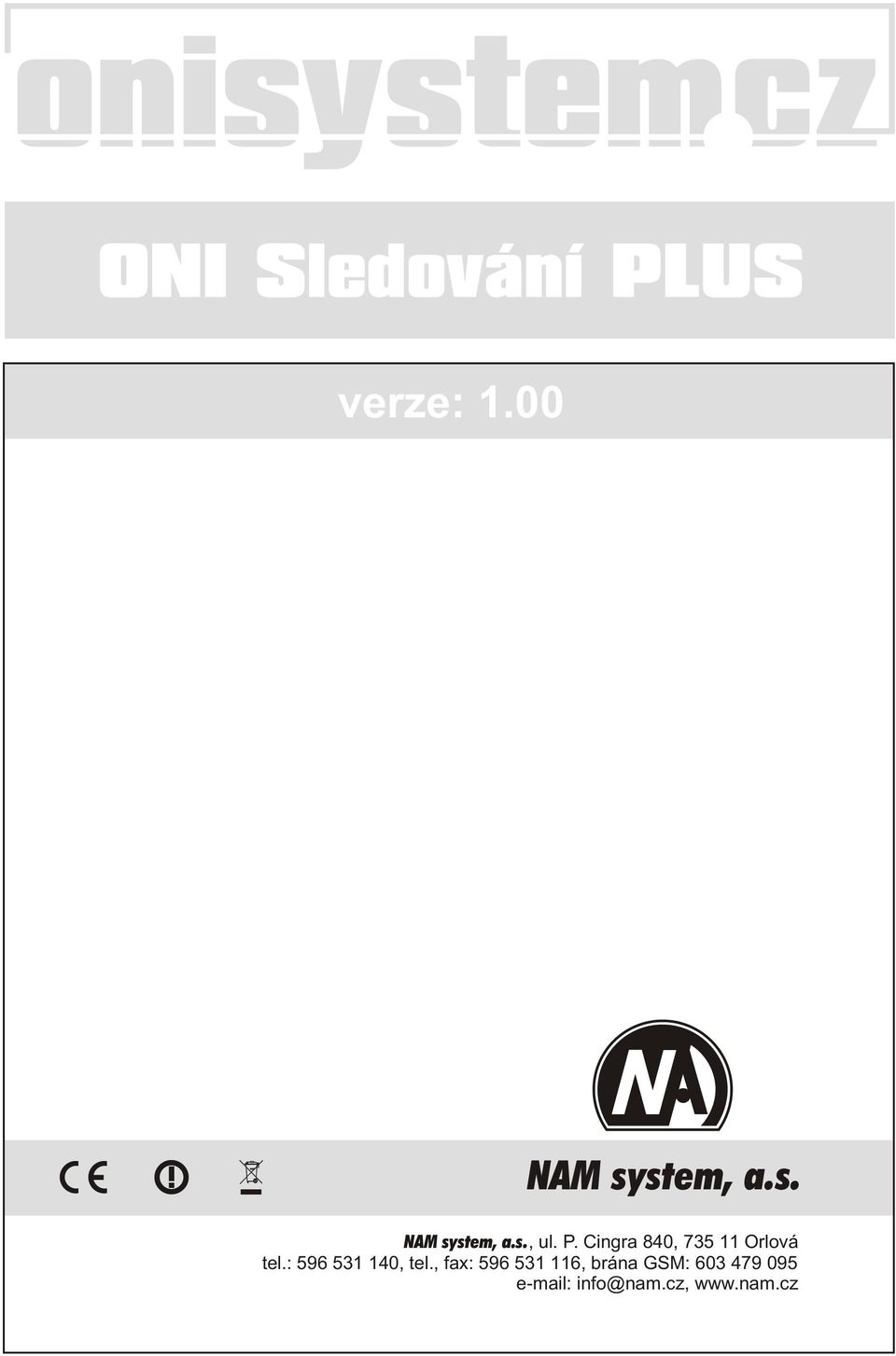

12 Õ ªº±? 3 ÀÕ ªÆ ªÊ ÔÚ fl ß ª Ù øú Ú fl ß ª Ù øú ÚÙ Ú Ú Æø ËÏ Ù ÈÌÎ ÔÔ Æ ±? ª ÚÊ ÎÁÍ ÎÌÔ ÔÏ Ù ª ÚÙ ø Ê ÎÁÍ ÎÌÔ ÔÔÍÙ ææ? ø ŸÕ Ê Í Ì ÏÈÁ ÁÎ ªÛ ø Ê ± ø Ú Ù Ú ø Ú
