1 EVROPSKÝ SOCIÁLNÍ FOND Motivace - inovace - zkušenost a vzdělávání PRAHA & EU INVESTUJEME DO VAŠÍ BUDOUCNOSTI Klíčová aktivita č. 5 - Kurz a podpora a zkvalitnění výuky 3D počítačového modelování, DS SOLID WORKS, výstup 28 a Datová správa změnové řízení a jeho rizika

2 Proč je výhodné využít při datové správě PDM systém? To lze vysvětlit pomocí následujícího příkladu. Předpokladem porozumění jsou základní znalosti modelování ve 3D, pochopení vazeb mezi modelem a výkresem, mezi soubory v sestavě. Příklad je zpracován ve 3D systému DS SolidWorks2013, uvedené principy komplexní správy technických dat jsou však univerzálně platné pro platformu jakéhokoliv CAx PDM systému Zadání: Průběžná správa a aktualizace technické dokumentace výrobku při probíhajícím změnovém řízení. Předmětem jsou CAD data používaná jako výrobní podklady pro několik souběžně realizovaných projektů. Výchozí stav: tvorbu a úpravy výrobních podkladů zajišťuje tým tří designerů (D1, D2, D3), kteří mají k datům neomezená přístupová práva. Data jsou uložena ve sdílené složce na síťovém disku. Složka je dále členěna na sdílené adresáře dle typů souborů a jednotlivých projektů. 2

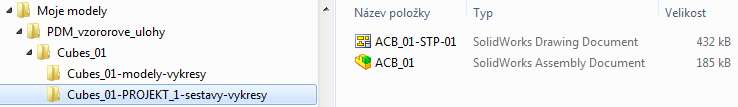

3 Náhledy výchozí adresářové struktury 3

4 Náhledy projektových dat Díl: - základní díl CB_01 pro sestavy projektů 1 4: krychle s délkou hrany 25 mm 4

5 Náhledy projektových dat Sestava projektu 1 složená ze základních dílů CB_

6 Náhledy projektových dat Výkres sestavy projektu 1 s kusovníkem jednotlivých dílů 6

7 Náhledy projektových dat Výkres sestavy projektu 4 sestava složena ze sestav projektů

8 Změnové řízení zadání pro projekt 2 Cíl: Řešení: Zákazník požaduje v sestavě ACB-02 nadále používat díl CB_03 ve žluté barvě namísto modré. Designer (např. D2) upraví díl CB_03 přímo v dané sestavě. Má dvě možnosti: - úpravu na úrovni součásti sestavy - úpravu na úrovni dílu Výsledek úpravy vypadá v zobrazení dané sestavy v obou případech stejně: Jak se úprava projeví v souvisejících dokumentech? 1) V modelu a výkresu dílu CB_03 (podklady pro výrobu kostky) 2) V modelech a výkresech dalších sestav, v nichž je použit díl CB_03 8

9 Úprava CB_03 na úrovni součásti sestavy změny v dalších sestavách Zkontrolujeme situaci např. v sestavách projektů 1 a 4, tj. ACB-01 a ACB-04 Požadovaná změna nastala opravdu jen v sestavě ACB-02, která se i ve vrcholové sestavě ACB-04 zobrazuje se žlutým dílem CB_03 dle zadání. 9

10 Úprava souboru CB_03 na úrovni součásti sestavy změny v dílu a výkresu : Výrobní podklady dílu CB_03 (model a výkres) se tímto postupem nezměnily. Přestože v sestavě ACB-02 (a v nadřazených sestavách) se díl zobrazuje žlutě, tj. dle požadavků zákazníka, do zdrojových dokumentů dílu se výsledky změny nedostaly. To je problém, neboť pro výrobu dílu je klíčovým dokumentem především výkres CB_03-STP

11 Úprava souboru CB_03 na úrovni dílu Zdrojové soubory - model a výkres dílu CB_03 se tímto postupem změnily dle požadavku. Jak se takto provedená změna projeví v sestavách? 11

12 Úprava souboru CB_03 na úrovni dílu Díl CB_03 je ve změněném žlutém provedení po této úpravě použit ve všech sestavách, tj. ve všech projektech. Není tak splněn požadavek zadání na změnu barvy dílu jen v sestavě ACB_02 (projekt 2). Jak je možno situaci řešit? 12

13 Změnové řízení možnosti řešení 1) Vytvořit přímo v souboru dílu CB_03 odvozenou (žlutou) konfiguraci, která bude použita pouze v sestavě projektu 2, tj. v souboru ACB_02. Řešení vhodné pro: data spravovaná ve (sdílených) složkách lokálních disků nevelký počet postupných změnových řízení spíše jednodušší strukturu sestav, v nichž je díl použit omezený počet uživatelů, kteří mají práva dokument upravovat. Princip práce s odvozenou konfigurací souboru je patrný z následujícího návodu: 13

14 Změnové řízení možnosti řešení odvozená konfigurace modelu 1. Vyvolat menu pravým tlačítkem myši a potvrdit položku Přidat konfiguraci. 14

15 Změnové řízení - konfigurace modelu 2. Nastavíme hlavních parametry nové konfigurace 3. Dvojklikem vybranou konfiguraci aktivujeme 15

16 4. Změnové řízení - konfigurace modelu Konfiguraci dílu CB_03 aktivujeme v sestavě ACB_

17 5. Změnové řízení - konfigurace modelu Kontrolní náhled vrcholové sestavy ACB_04 ukazuje, že datová skladba všech projektů je nyní v pořádku. Sestava ACB_02 obsahuje dle požadavků zákazníka díl CB_03 ve žlutém provedení. Jeho žlutá konfigurace zároveň slouží jako zdrojový dokument pro výrobu (model, výkres). 17

18 Odstranění položky z datové struktury Způsob archivace dokumentů projektů 1-4 (ukládání do sdílených adresářů) s nezabezpečeným přístupem uživatelů představuje při vývoji projektů v reálném čase značná rizika pro integritu dat. Kromě nežádoucích (uložených) úprav souborů (stačí např. drobné změny skic) je největším ohrožením dat vymazání položek ze struktury nebo jejich přesun. Příkladem může být např. chaotický zásah nezkušeného designera D3, který z adresáře Cubes_01-modely-výkresy odstraní model CB_02. Jde o skutečný problém s finančním dopadem na realizaci projektů výrobu dílů, kompletaci sestav Taková situace má několik důležitých a zajímavých aspektů: 1. Že je možné, aby položku bylo možno takto snadno odstranit. 2. Že je možné, aby odstranění provedl de facto kdokoli z uživatelů, kteří mají k datům přístup. 3. Že neexistuje systémové řešení zálohy souboru v datové struktuře projektů. 18

19 Odstranění položky z datové struktury Nepodaří-li se v takovém případě vyhledat potřebný dokument v adresářové struktuře, je nutno zvolit možnost Potlačit součásti. Znamená to ztrátu modelu v sestavách, v nichž je použit a také ztrátu či poškození návazných dokumentů pro výrobu výkresů. 19

20 Odstranění položky z datové struktury Dopad odstranění modelu CB_02 na vrcholovou sestavu ACB_04 a její výkres (projekt 4). Důsledky ve všech dalších souvisejících projektech jsou analogické. 20

21 Uvedený způsob datové správy není tedy pro projekční práci v daných podmínkách vhodný ani bezpečný. Systémovým řešením, které umožňuje eliminovat závažná rizika, je využití databázového PDM systému. K přednostem takového systému patří zejména: Přehledná správa verzí dokumentu. Nezávislé využití verzí v nadřazených dokumentech (např. modelů v sestavách). Jednoznačné nastavení přístupových práv k dokumentu na základě zařazení konkrétního uživatele ve skupině. Jednoznačné nastavení procesů ve vztahu dokument uživatel. Procesy vycházejí z definovaného pracovního postupu (workflow). Řízený přístup uživatele k datům na základě stavu dokumentu ve workflow. Precizní vyhledávání dokumentu ve struktuře projektu, přehled o jeho začlenění a historii. 21
