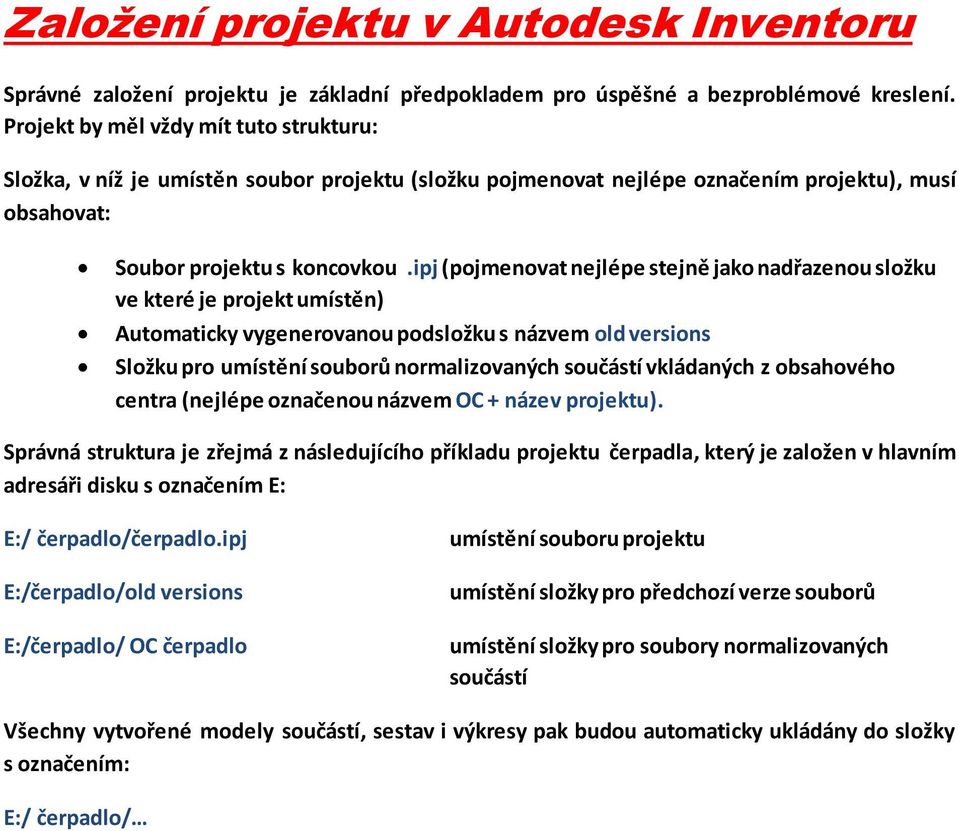

1 Založení projektu v Autodesk Inventoru Správné založení projektu je základní předpokladem pro úspěšné a bezproblémové kreslení. Projekt by měl vždy mít tuto strukturu: Složka, v níž je umístěn soubor projektu (složku pojmenovat nejlépe označením projektu), musí obsahovat: Soubor projektu s koncovkou.ipj (pojmenovat nejlépe stejně jako nadřazenou složku ve které je projekt umístěn) Automaticky vygenerovanou podsložku s názvem old versions Složku pro umístění souborů normalizovaných součástí vkládaných z obsahového centra (nejlépe označenou názvem OC + název projektu). Správná struktura je zřejmá z následujícího příkladu projektu čerpadla, který je založen v hlavním adresáři disku s označením E: E:/ čerpadlo/čerpadlo.ipj E:/čerpadlo/old versions E:/čerpadlo/ OC čerpadlo umístění souboru projektu umístění složky pro předchozí verze souborů umístění složky pro soubory normalizovaných součástí Všechny vytvořené modely součástí, sestav i výkresy pak budou automaticky ukládány do složky s označením: E:/ čerpadlo/

2 Názorný postup zakládání projektu ukazují následující obrázky: Na úvodní obrazovce Inventoru klikneme na symbol projekty Po otevření nového okna klikneme na tlačítko NOVÁ

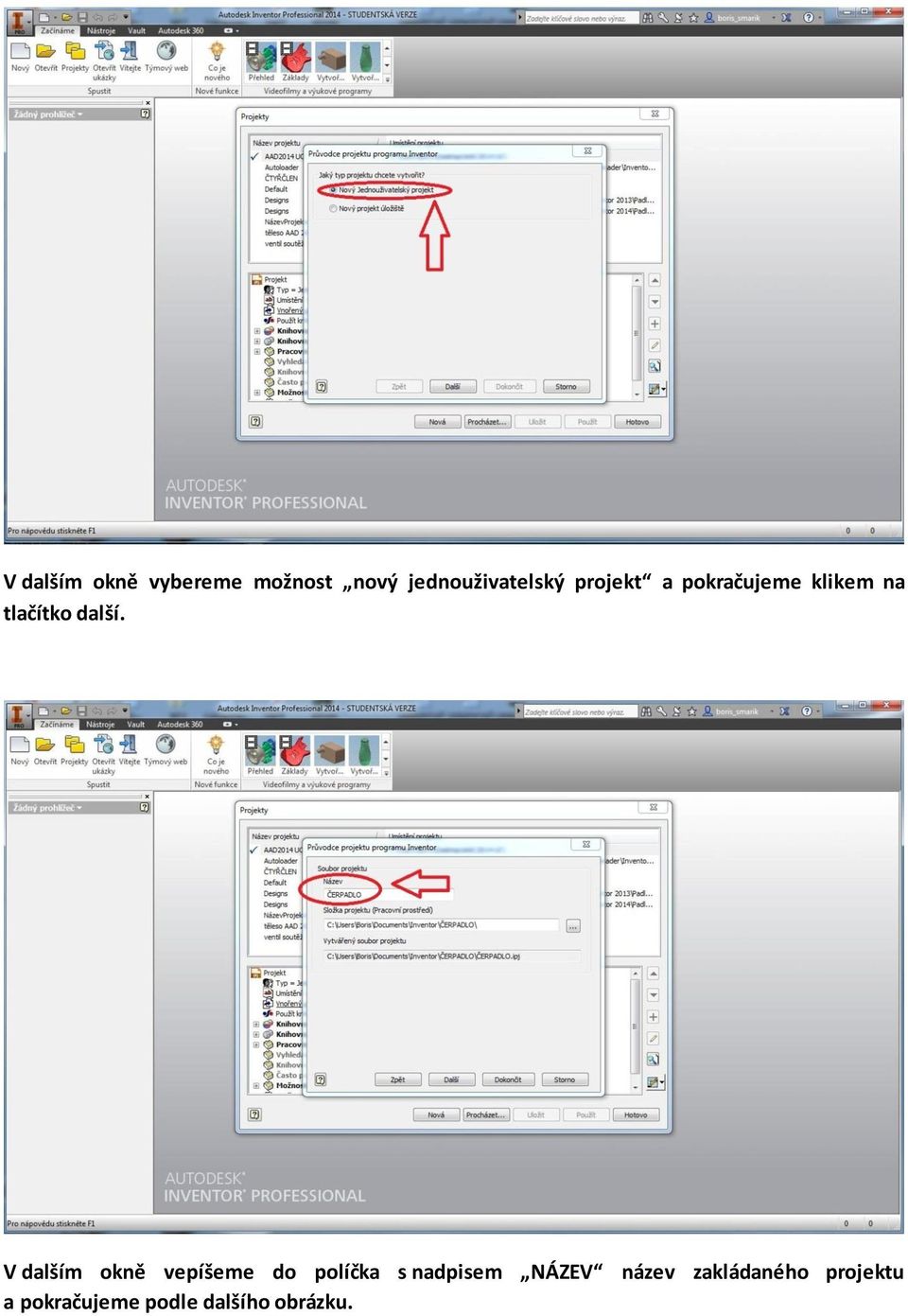

3 V dalším okně vybereme možnost nový jednouživatelský projekt a pokračujeme klikem na tlačítko další. V dalším okně vepíšeme do políčka s nadpisem NÁZEV název zakládaného projektu a pokračujeme podle dalšího obrázku.

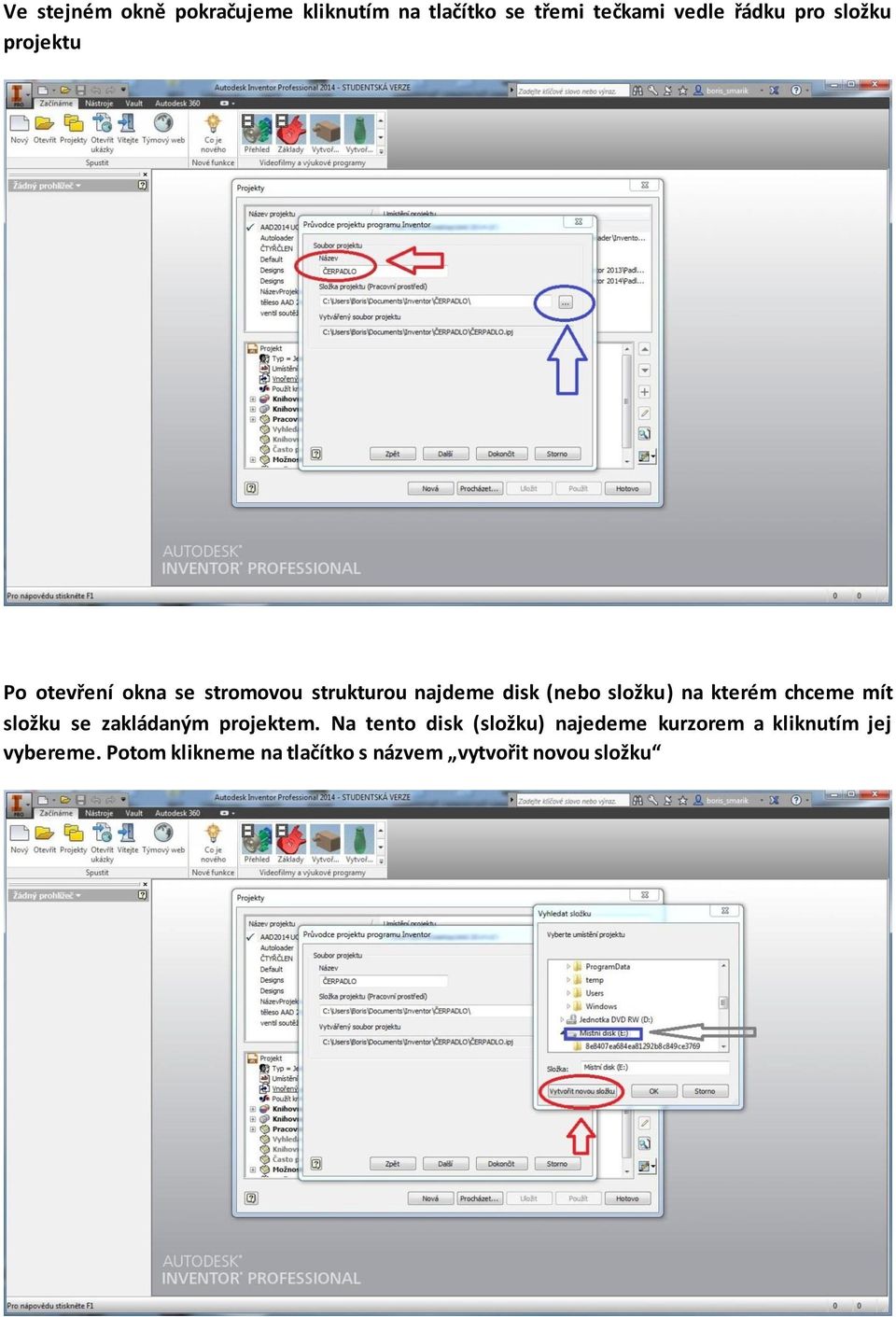

4 Ve stejném okně pokračujeme kliknutím na tlačítko se třemi tečkami vedle řádku pro složku projektu Po otevření okna se stromovou strukturou najdeme disk (nebo složku) na kterém chceme mít složku se zakládaným projektem. Na tento disk (složku) najedeme kurzorem a kliknutím jej vybereme. Potom klikneme na tlačítko s názvem vytvořit novou složku

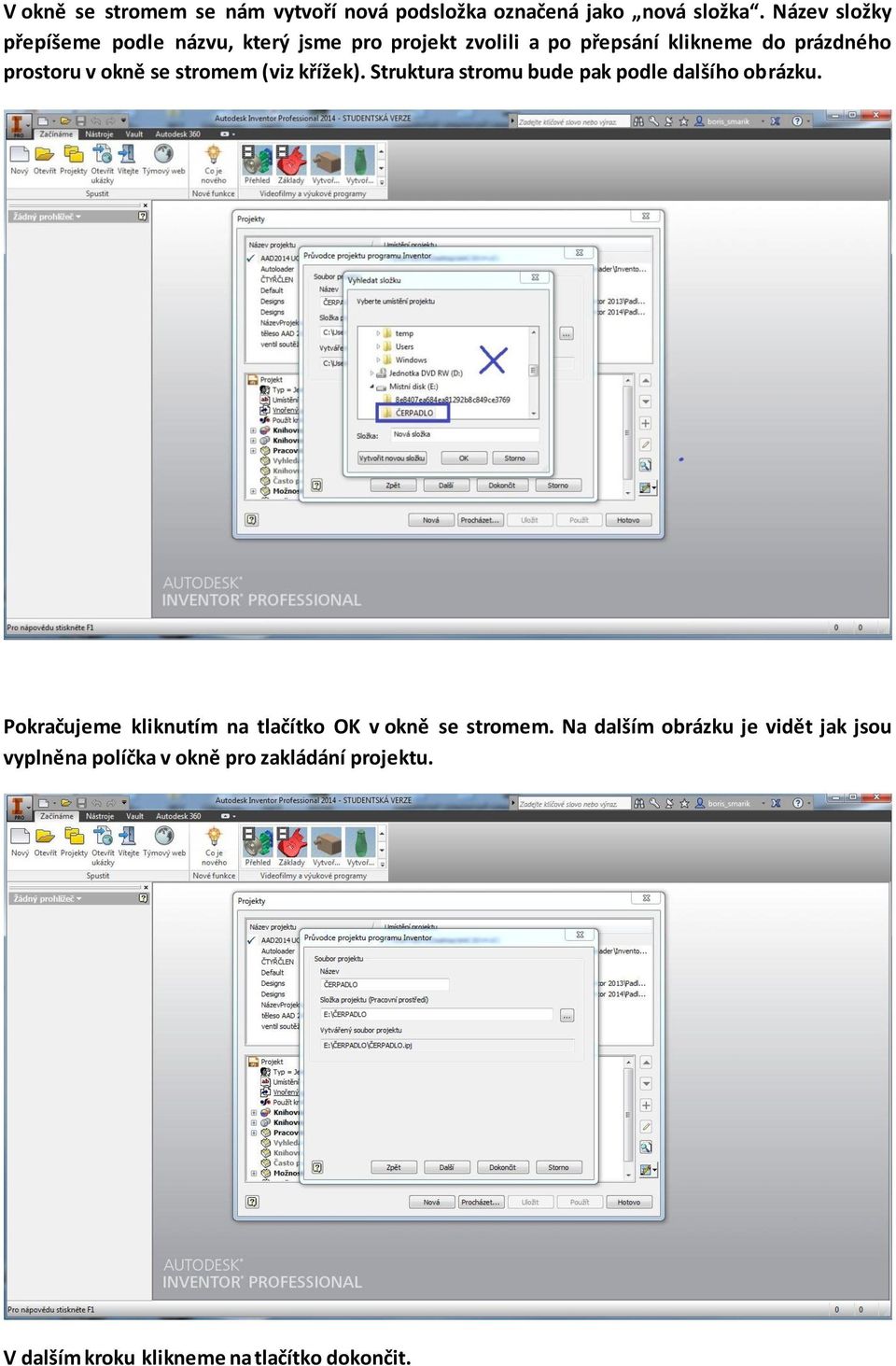

5 V okně se stromem se nám vytvoří nová podsložka označená jako nová složka. Název složky přepíšeme podle názvu, který jsme pro projekt zvolili a po přepsání klikneme do prázdného prostoru v okně se stromem (viz křížek). Struktura stromu bude pak podle dalšího obrázku. Pokračujeme kliknutím na tlačítko OK v okně se stromem. Na dalším obrázku je vidět jak jsou vyplněna políčka v okně pro zakládání projektu. V dalším kroku klikneme na tlačítko dokončit.

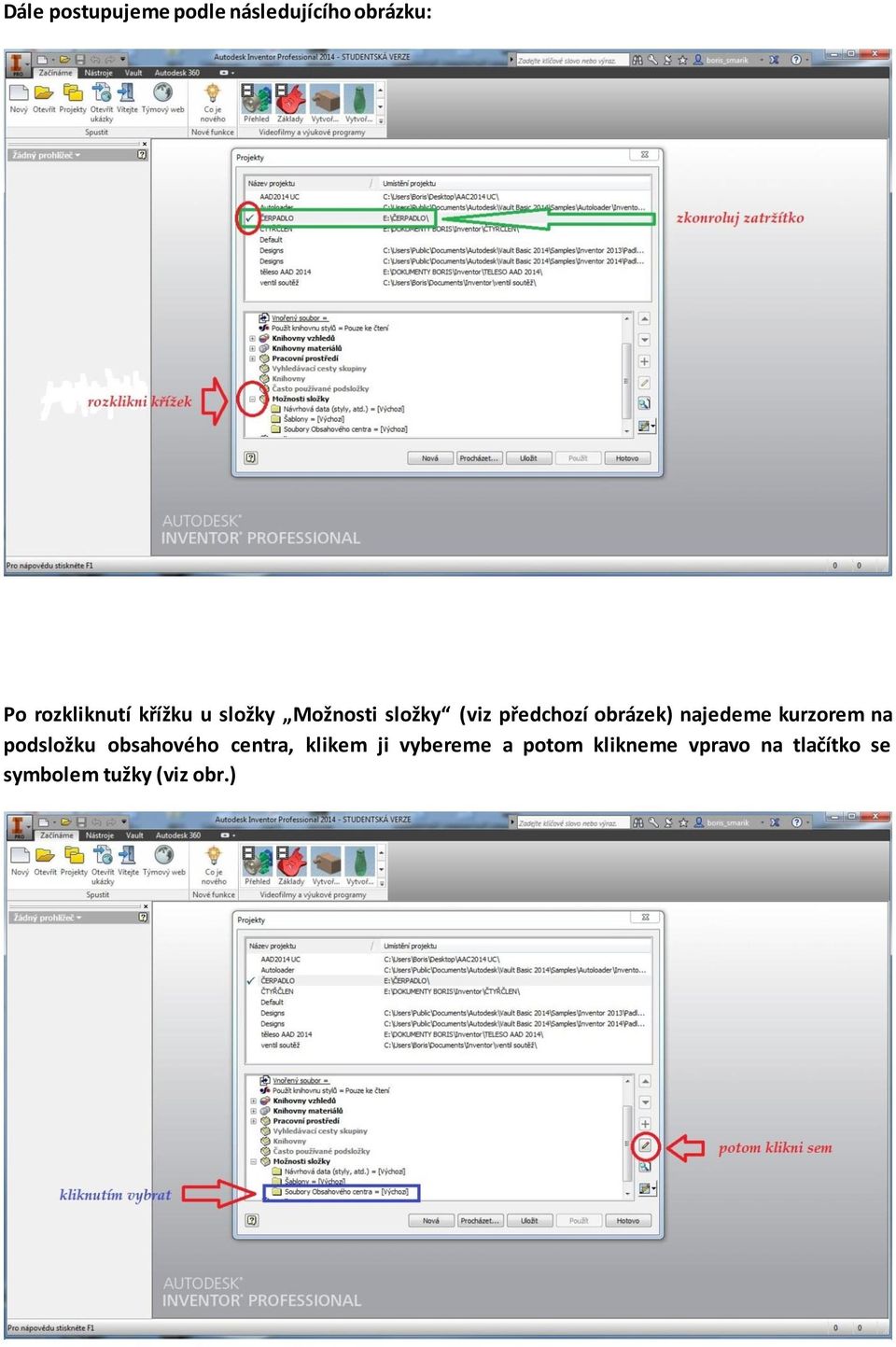

6 Dále postupujeme podle následujícího obrázku: Po rozkliknutí křížku u složky Možnosti složky (viz předchozí obrázek) najedeme kurzorem na podsložku obsahového centra, klikem ji vybereme a potom klikneme vpravo na tlačítko se symbolem tužky (viz obr.)

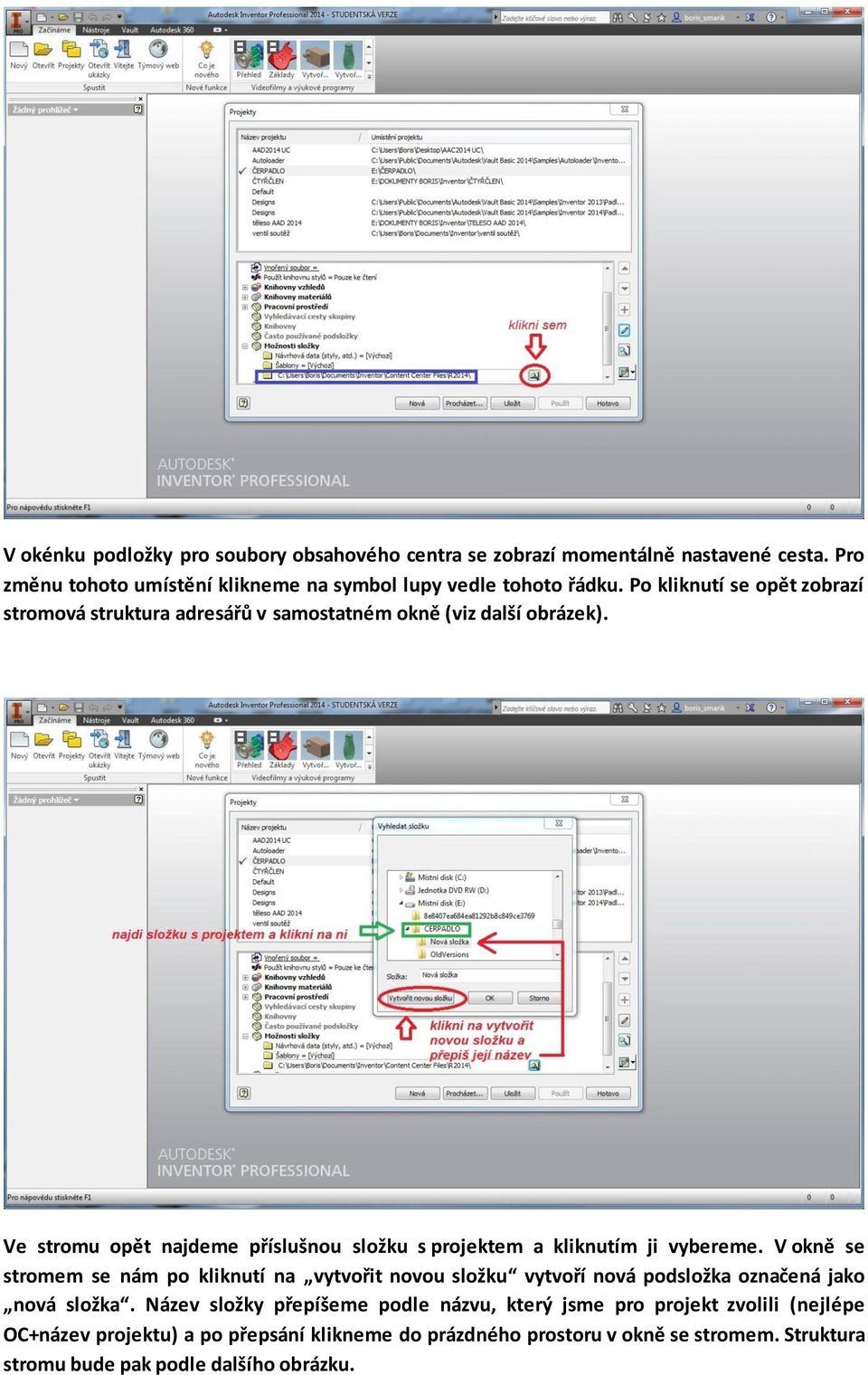

7 V okénku podložky pro soubory obsahového centra se zobrazí momentálně nastavené cesta. Pro změnu tohoto umístění klikneme na symbol lupy vedle tohoto řádku. Po kliknutí se opět zobrazí stromová struktura adresářů v samostatném okně (viz další obrázek). Ve stromu opět najdeme příslušnou složku s projektem a kliknutím ji vybereme. V okně se stromem se nám po kliknutí na vytvořit novou složku vytvoří nová podsložka označená jako nová složka. Název složky přepíšeme podle názvu, který jsme pro projekt zvolili (nejlépe OC+název projektu) a po přepsání klikneme do prázdného prostoru v okně se stromem. Struktura stromu bude pak podle dalšího obrázku.

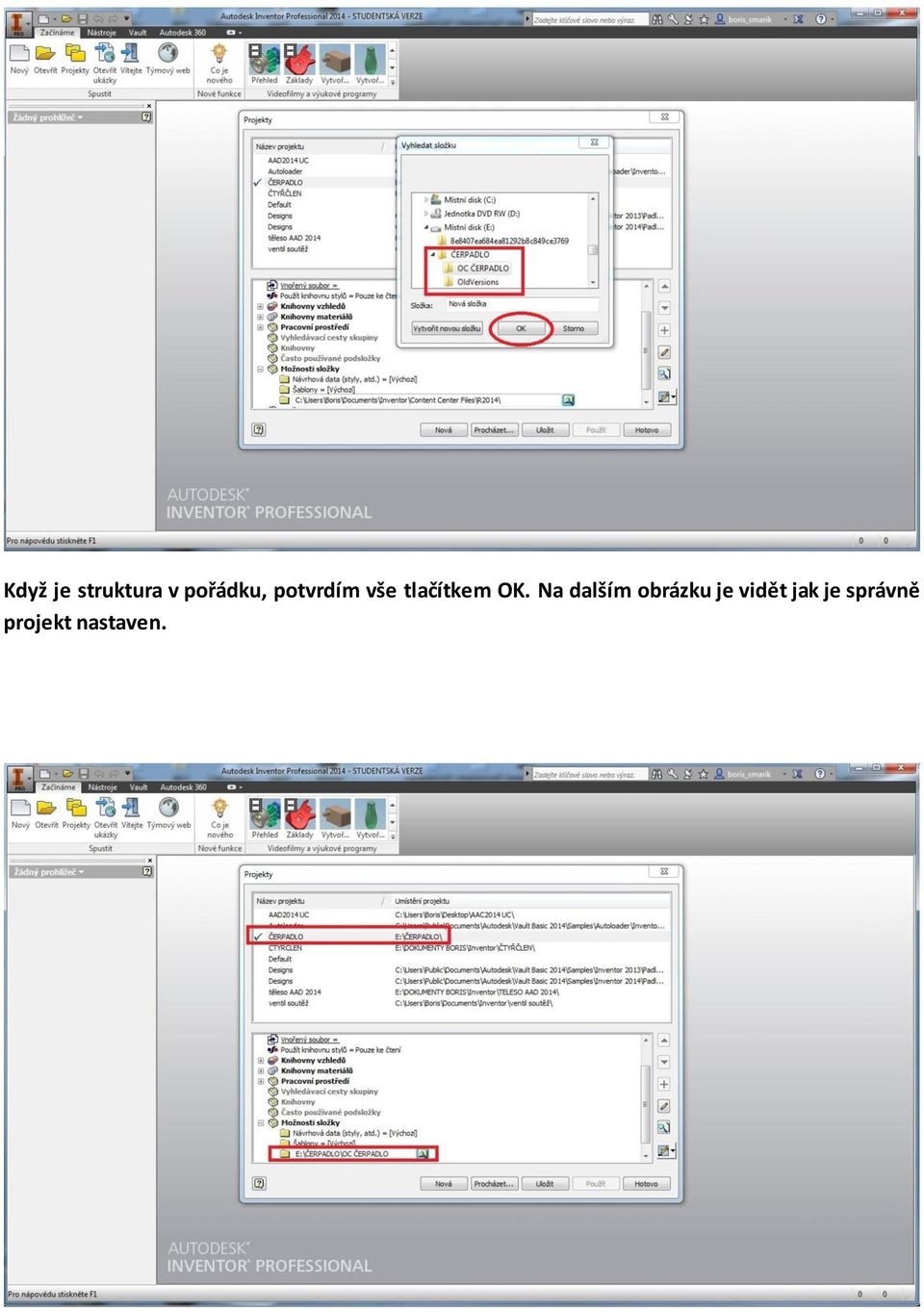

8 Když je struktura v pořádku, potvrdím vše tlačítkem OK. Na dalším obrázku je vidět jak je správně projekt nastaven.

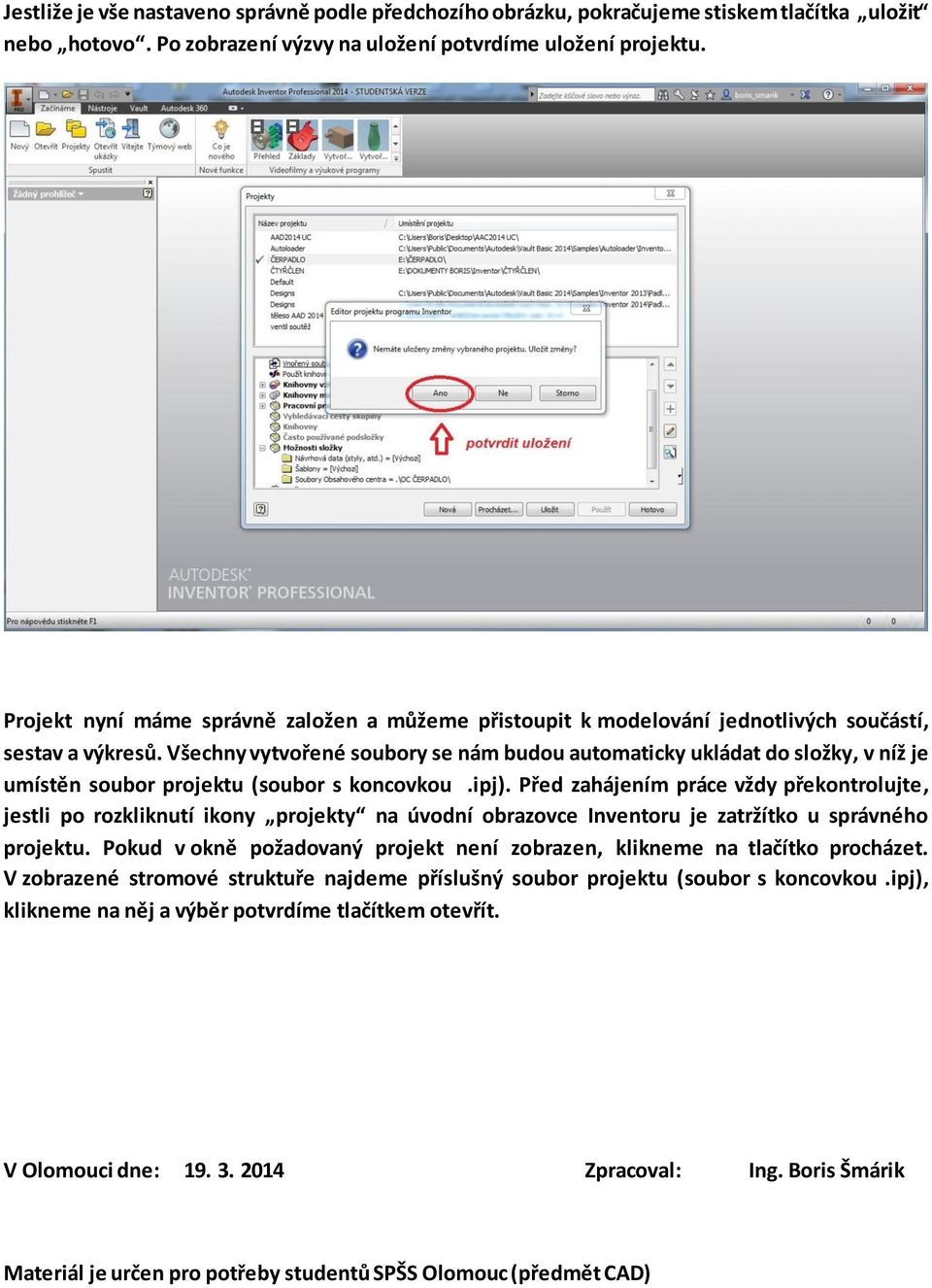

9 Jestliže je vše nastaveno správně podle předchozího obrázku, pokračujeme stiskem tlačítka uložit nebo hotovo. Po zobrazení výzvy na uložení potvrdíme uložení projektu. Projekt nyní máme správně založen a můžeme přistoupit k modelování jednotlivých součástí, sestav a výkresů. Všechny vytvořené soubory se nám budou automaticky ukládat do složky, v níž je umístěn soubor projektu (soubor s koncovkou.ipj). Před zahájením práce vždy překontrolujte, jestli po rozkliknutí ikony projekty na úvodní obrazovce Inventoru je zatržítko u správného projektu. Pokud v okně požadovaný projekt není zobrazen, klikneme na tlačítko procházet. V zobrazené stromové struktuře najdeme příslušný soubor projektu (soubor s koncovkou.ipj), klikneme na něj a výběr potvrdíme tlačítkem otevřít. V Olomouci dne: Zpracoval: Ing. Boris Šmárik Materiál je určen pro potřeby studentů SPŠS Olomouc (předmět CAD)
