2 Validace dat (model-výkres-sestava) ověření správnosti souboru vůči daným požadavkům s podporou doplňkového modulu DesignChecker v aplikaci SolidWorks Význam: úspora času, námahy, odstranění chyb vlivem lidského faktoru zvýšení produktivity práce. Princip: kontrola dokumentu programem-validátorem dle nastavených požadavků. Výstup (report) kontrolního procesu můžeme archivovat jako*.xml soubor nebo dokument MS Word (*.doc). Využití: při týmové práci v konstrukčních skupinách, ale i při konstrukční činnosti jednotlivce. Výhodou je rychlé získání přesného přehledu o stavu chybách i většího množství souborů, přehledná evidence výstupů kontroly, rychlá zpětná vazba zajištění nápravy chyb v datech. 2

3 1. Nastavení doplňkového modulu v SolidWorks - postup: Po výběru doplňkového modulu z nabídky a zaškrtnutí jeho aktivace na obou stranách dialogového okna potvrdíme OK. Pokračujeme standardním způsobem vytvoříme nový soubor (díl, sestavu nebo výkres). Pro příklad je uvedena kontrola dílu nazvaného Cube_001. Připravte si tento díl je to krychle o délce hrany 55mm, materiál měď. Soubor uložte. 3

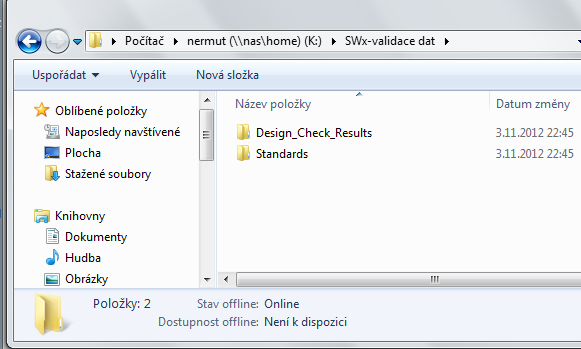

4 2. Vytvoření adresářů- pro ukládání standardů, na jejichž základě bude DesignChecker dokumenty kontrolovat - pro ukládání souborů obsahujících výsledky kontroly dokumentu Připravíme si adresářovou strukturu, do níž budeme ukládat výchozí standardy norem pro kontrolu dokumentu a výsledné reporty kontroly. Na svém disku H:\ vytvořte složku SWx-validace dat a v ní založte ještě dvě podsložky: Design_Check_Results a Standards. 4

5 3. Nastavení doplňkového modulu v SolidWorks - postup: Z menu Nástroje vybereme položku. Potvrdíme volbu Systém kontroly. Spustí se rozhraní validátoru Nyní budeme sestavovat potřebné standardy pro kontrolu našich dat (vytvoříme nový soubor norem). 5

6 Uložíme na pevný disk nový soubor norem kontroly. Soubory tohoto typu mají vlastní formát *.swstd (solidworks standard) 6

7 4. Nastavíme v souboru norem kontroly jednotlivé parametry, dle nichž budou dokumenty ověřovány. Definujeme kontrolu nastavení fyzikálních jednotek dokumentu. Postupujeme dle vyobrazení: 7

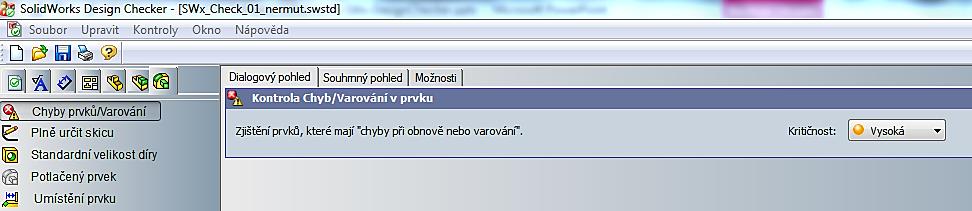

8 Pokračujeme nastavením kontroly Prvků. Nejprve vybereme Kontrolu chyb / Varování. Zapneme i kontrolu plného určení skici. Kontrolám přiřadíme váhu (kritičnost) dle vyobrazení. 8

9 Zkontrolujeme nastavení souboru kontroly prostřednictvím zobrazení všech definovaných parametrů prostřednictvím záložky Souhrnný pohled. Soubor nové kontrolní normy uložíme. Zavřeme DesignChecker V případě kontroly dokumentu jiného typu (sestava, výkres apod.) bychom definovali příslušné parametry kontroly z jednotlivých karet nabídky. Soubor bychom uložili s novým nastavením a pod novým jménem. 9

10 5. Příklad použití validátoru Vytvoříme nový soubor (díl). V tomto příkladu je budeme kontrolovat díl nazvaný Cube_001. Připravte si tento díl je to krychle o délce hrany 55mm. Soubor uložte na pevný disk do umístění H:\SWx_Validace_dat\Kontroly. 10

11 Aktivujeme nástroj DesignChecker a zkontrolujeme díl Cube_001. Z menu Nástroje vybereme položku DesignChecker Kontrola aktivního dokumentu.

12 V bočním okně modulu DesignChecker přidáme náš vytvořený soubor norem kontroly a šipkou nastavíme jeho prioritu. 12

13 V adresářové struktuře vybereme připravený soubor norem kontroly. Následně v okně modulu DesignChecker zapneme příkaz Zkontrolovat dokument 13

14 Systém kontroly pomocí nastaveného souboru norem zjistil v modelu chybné nastavení jednotek. Výsledek kontroly lze archivovat uložením buď do souboru typu *.doc nebo *.xml. Report v příslušném formátu uložíme do složky H:\SWx_Validace_dat \Kontroly. 14

15 Dokument Cube_001 validační kontrolou neprošel. Kliknutím na výpis výsledků kontroly v okně modulu DesignChecker vyvoláme podrobnosti. V tomto příkladu je zřetelná preferovaná hodnota soustavy jednotek. Na základě podrobného výpisu výsledků lze dokument opravit. 15
