NFZ22E-20. Panel Dokumenty

Transkript

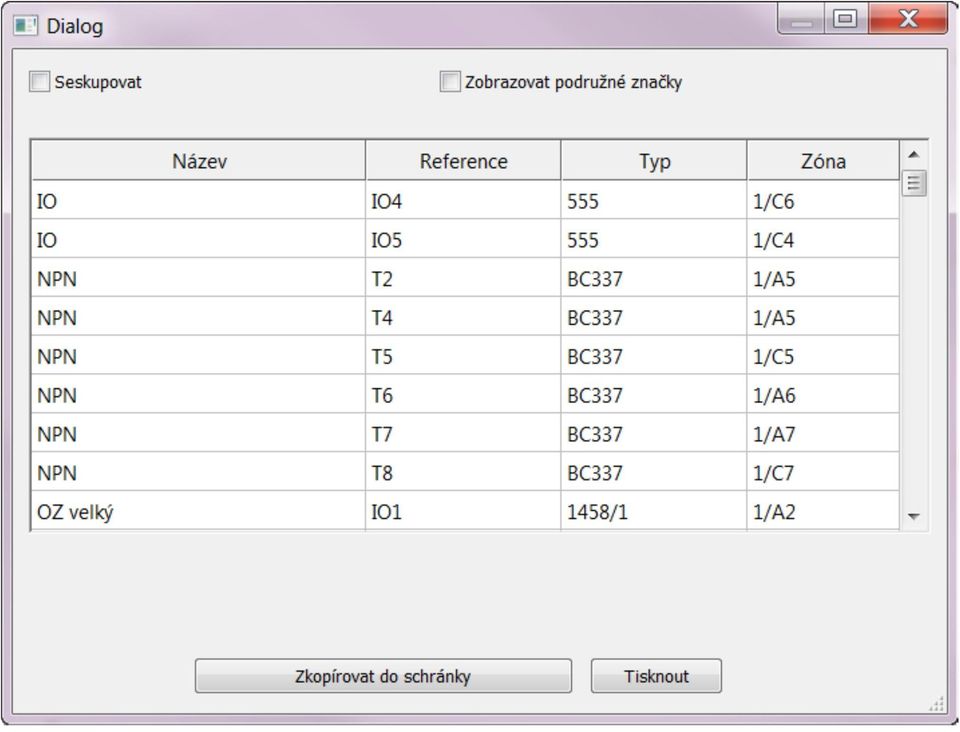

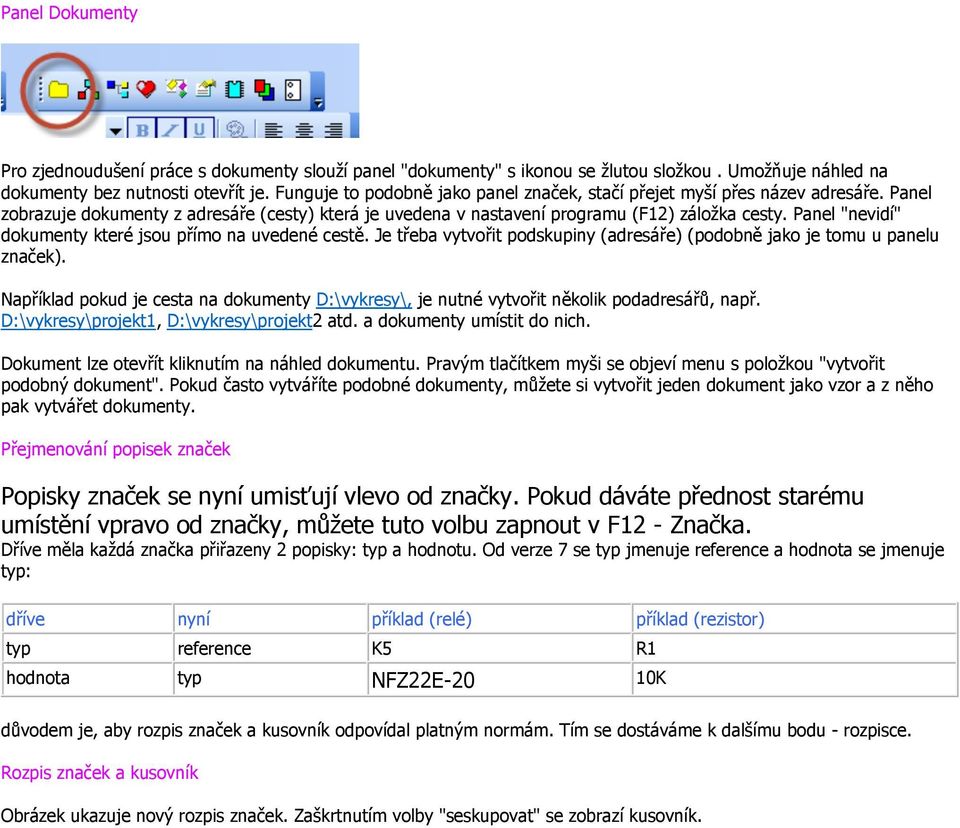

1 Panel Dokumenty Pro zjednoudušení práce s dokumenty slouží panel "dokumenty" s ikonou se žlutou složkou. Umožňuje náhled na dokumenty bez nutnosti otevřít je. Funguje to podobně jako panel značek, stačí přejet myší přes název adresáře. Panel zobrazuje dokumenty z adresáře (cesty) která je uvedena v nastavení programu (F12) záložka cesty. Panel "nevidí" dokumenty které jsou přímo na uvedené cestě. Je třeba vytvořit podskupiny (adresáře) (podobně jako je tomu u panelu značek). Například pokud je cesta na dokumenty D:\vykresy\, je nutné vytvořit několik podadresářů, např. D:\vykresy\projekt1, D:\vykresy\projekt2 atd. a dokumenty umístit do nich. Dokument lze otevřít kliknutím na náhled dokumentu. Pravým tlačítkem myši se objeví menu s položkou "vytvořit podobný dokument". Pokud často vytváříte podobné dokumenty, můžete si vytvořit jeden dokument jako vzor a z něho pak vytvářet dokumenty. Přejmenování popisek značek Popisky značek se nyní umisťují vlevo od značky. Pokud dáváte přednost starému umístění vpravo od značky, můžete tuto volbu zapnout v F12 - Značka. Dříve měla každá značka přiřazeny 2 popisky: typ a hodnotu. Od verze 7 se typ jmenuje reference a hodnota se jmenuje typ: dříve nyní příklad (relé) příklad (rezistor) typ reference K5 R1 hodnota typ NFZ22E-20 10K důvodem je, aby rozpis značek a kusovník odpovídal platným normám. Tím se dostáváme k dalšímu bodu - rozpisce. Rozpis značek a kusovník Obrázek ukazuje nový rozpis značek. Zaškrtnutím volby "seskupovat" se zobrazí kusovník.

2

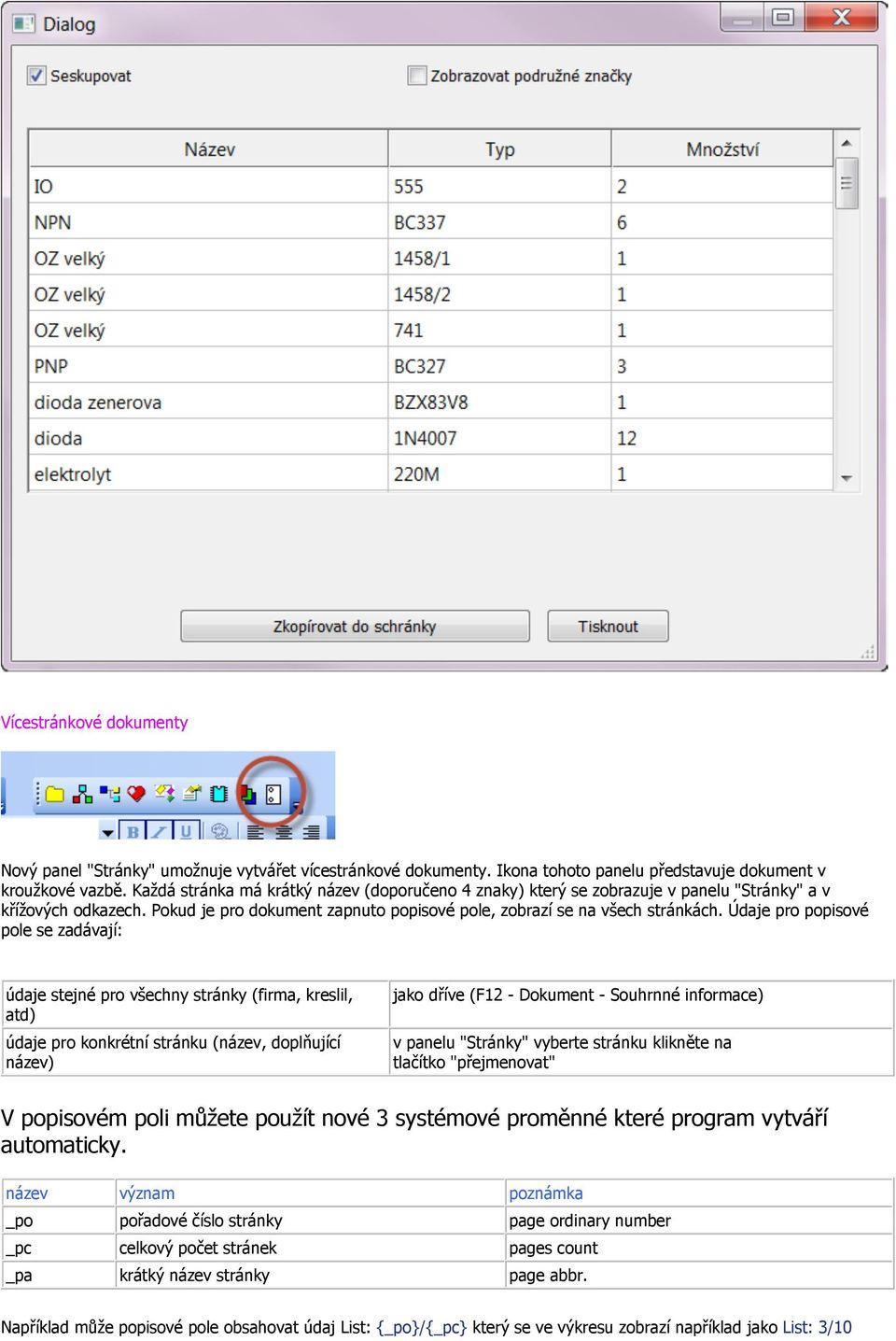

3 Vícestránkové dokumenty Nový panel "Stránky" umožnuje vytvářet vícestránkové dokumenty. Ikona tohoto panelu představuje dokument v kroužkové vazbě. Každá stránka má krátký název (doporučeno 4 znaky) který se zobrazuje v panelu "Stránky" a v křížových odkazech. Pokud je pro dokument zapnuto popisové pole, zobrazí se na všech stránkách. Údaje pro popisové pole se zadávají: údaje stejné pro všechny stránky (firma, kreslil, atd) jako dříve (F12 - Dokument - Souhrnné informace) údaje pro konkrétní stránku (název, doplňující název) v panelu "Stránky" vyberte stránku klikněte na tlačítko "přejmenovat" V popisovém poli můžete použít nové 3 systémové proměnné které program vytváří automaticky. název význam poznámka _po pořadové číslo stránky page ordinary number _pc celkový počet stránek pages count _pa krátký název stránky page abbr. Například může popisové pole obsahovat údaj List: {_po}/{_pc} který se ve výkresu zobrazí například jako List: 3/10

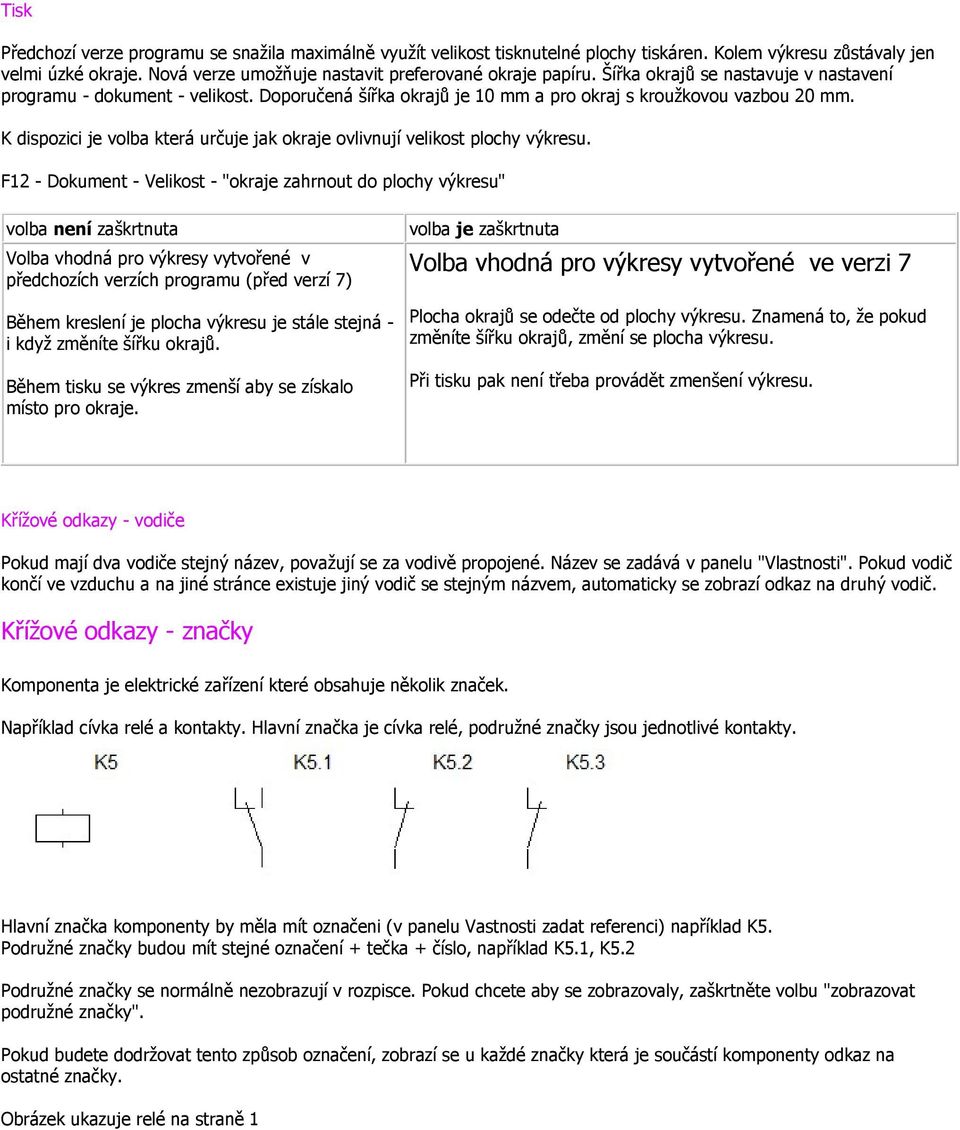

4 Tisk Předchozí verze programu se snažila maximálně využít velikost tisknutelné plochy tiskáren. Kolem výkresu zůstávaly jen velmi úzké okraje. Nová verze umožňuje nastavit preferované okraje papíru. Šířka okrajů se nastavuje v nastavení programu - dokument - velikost. Doporučená šířka okrajů je 10 mm a pro okraj s kroužkovou vazbou 20 mm. K dispozici je volba která určuje jak okraje ovlivnují velikost plochy výkresu. F12 - Dokument - Velikost - "okraje zahrnout do plochy výkresu" volba není zaškrtnuta volba je zaškrtnuta Volba vhodná pro výkresy vytvořené v předchozích verzích programu (před verzí 7) Volba vhodná pro výkresy vytvořené ve verzi 7 Během kreslení je plocha výkresu je stále stejná - Plocha okrajů se odečte od plochy výkresu. Znamená to, že pokud změníte šířku okrajů, změní se plocha výkresu. i když změníte šířku okrajů. Během tisku se výkres zmenší aby se získalo místo pro okraje. Při tisku pak není třeba provádět zmenšení výkresu. Křížové odkazy - vodiče Pokud mají dva vodiče stejný název, považují se za vodivě propojené. Název se zadává v panelu "Vlastnosti". Pokud vodič končí ve vzduchu a na jiné stránce existuje jiný vodič se stejným názvem, automaticky se zobrazí odkaz na druhý vodič. Křížové odkazy - značky Komponenta je elektrické zařízení které obsahuje několik značek. Například cívka relé a kontakty. Hlavní značka je cívka relé, podružné značky jsou jednotlivé kontakty. Hlavní značka komponenty by měla mít označeni (v panelu Vastnosti zadat referenci) například K5. Podružné značky budou mít stejné označení + tečka + číslo, například K5.1, K5.2 Podružné značky se normálně nezobrazují v rozpisce. Pokud chcete aby se zobrazovaly, zaškrtněte volbu "zobrazovat podružné značky". Pokud budete dodržovat tento způsob označení, zobrazí se u každé značky která je součástí komponenty odkaz na ostatné značky. Obrázek ukazuje relé na straně 1

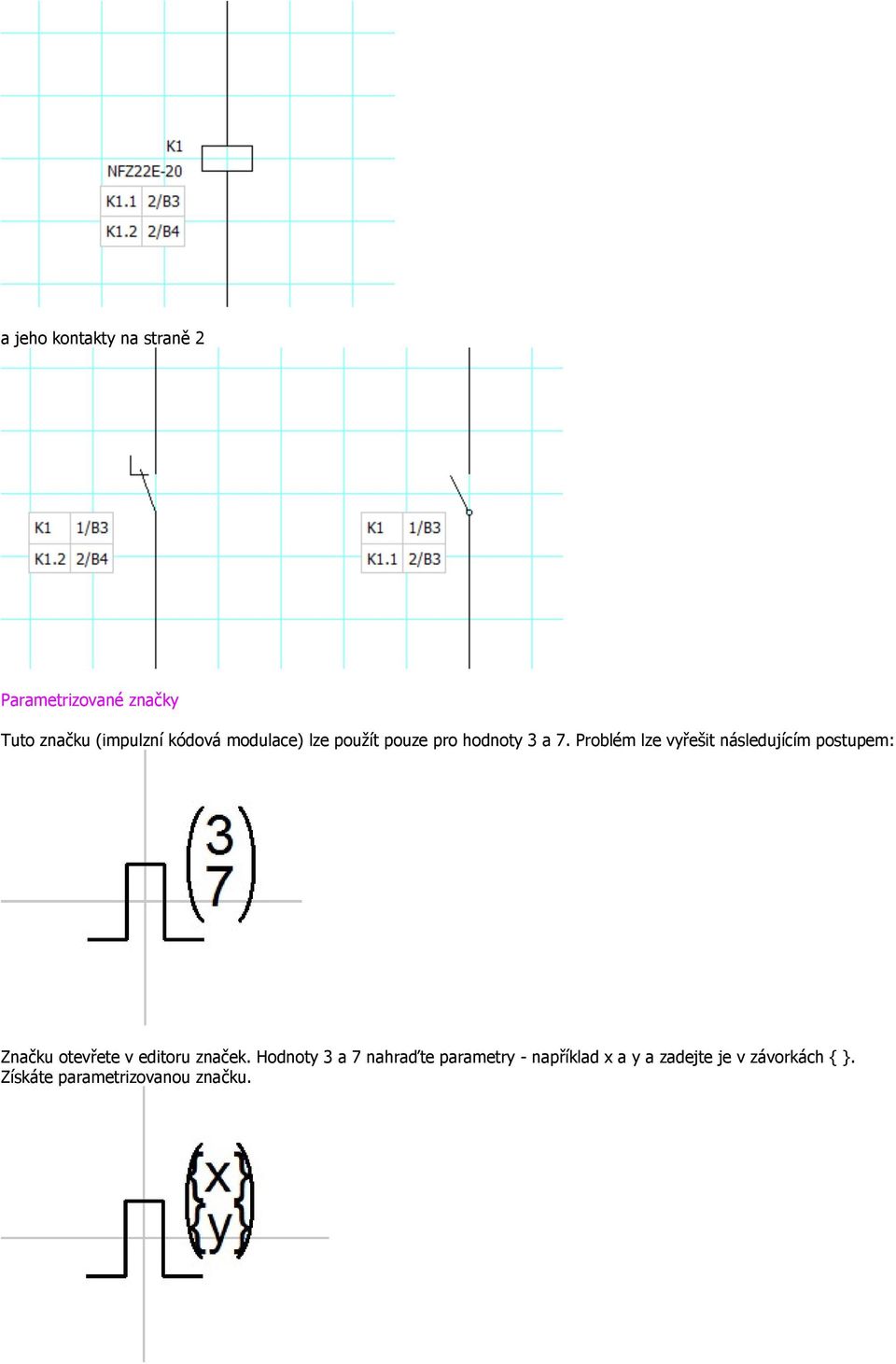

5 a jeho kontakty na straně 2 Parametrizované značky Tuto značku (impulzní kódová modulace) lze použít pouze pro hodnoty 3 a 7. Problém lze vyřešit následujícím postupem: Značku otevřete v editoru značek. Hodnoty 3 a 7 nahraďte parametry - například x a y a zadejte je v závorkách { }. Získáte parametrizovanou značku.

6 Ve výkresu zadáte hodnoty pro x a y tak, že vyberete značku, v panelu "vlastnosti" kliknete na odkaz "parametry" a zadáte hodnoty do tabulky která se objeví. Testování V současné době začíná testování zkušební verze 7. Pokud byste se chtěl zůčastnit testování a sám si program vyzkoušet, ozvěte se mi na info@proficad.cz. Pošlu Vám zkušební verzi. Je ale nutné testovat na počítači který nepoužíváte na kreslení v ProfiCADu. Je třeba použít nějaký záložní (zapomenutý) počítač. Verze 7 není hotová, obsahuje chyby a nedodělky a nelze ji proto používat na skutečné projekty.
