1. Vytvoření projektu a jeho nastavení

Transkript

1 V programu Autodesk Inventor je pro správnou funkci a chod všech jeho procedur NUTNÁ správná struktura adresářů, v nichž jsou umisťovány jednotlivé soubory vytvořené konstruktérem nebo soubory automaticky vytvářené samotným programem. Při nedodržení těchto pravidel se soubory neumisťují automaticky do správných složek a při jejich opětovném otevření dochází k chybnému otevření nebo je není možno otevřít vůbec. Tyto chyby při opětovném otevírání již hotových souborů jsou vždy chybou na straně uživetele. V následujícím textu bude popsána správná struktura adresářů a způsob jejich vytváření. 1. Vytvoření projektu a jeho nastavení Pro správnou funkci Inventoru je zcela zásadní správné založení a nastavení projektu. Soubor projektu má rozšíření.ipj. Tento soubor je vždy umístěn v hlavním adresáři složky, ve které je zpracovávána dokumentace. Při jeho nastavení se v témže adresáři vždy automaticky vytvoří složka s názvem OldVersions. Do této složky program Inventor AUTOMATICKY umisťuje předešlou verzi souboru součásti sestavy nebo výkresu, který již byl uložen a je změněn. Ukládá se vždy jen jedna verze (ta která odpovídá stavu před poslední změnou). V případě potřeby je možno tento soubor přesunout ze složky OldVerzions do hlavního adresáře projektu a obnovit tak například poškozený finální soubor v předchozí verzi. (doporučujeme soubor vždy jen překopírovat). Správná struktura adresářů by mohla vypadat např. takto: Založíme projekt například na flash disku s označením L:/ v jeho hlavním adrasáři. Předem si vytvoříme složku, do které bude projekt umístěn (složka L:/vzorovy projekt).

2 V dalším kroku je BEZPODMÍNEČNĚ nutné vytvořit podsložku pro umístění souborů součástí otevíraných z Obsahového centra. Složka MUSÍ být opět umístěna ve stejném adresáři jako soubor projektu a složka OldVersions. Soubory uložené v této složce nejdou upravovat, protože se jedná o soubory knihovny součástí!!!! Uložíme-li tedy cokoliv do této složky, nebude možno tento soubor dále upravovat!!! Pokud do složky něco uložíme omylem je třeba tento soubor ručně přesunout do hlavního adresáře projektu, kde s ním lze pracovat bez omezení. Adresář pak bude mít tuto strukturu: L:/VZOROVY PROJEKT OC VZOROVY PROJEKT OldVerzions Vzorovy projekt.ipj - složka na flash disku - podsložka souborů obsah. centra - podsložka starých verzí - soubor projektu

3 2. Ukládání souborů typu sestava, součást a výkres Po založení projektu a jeho aktivaci je vše nachystáno pro ukládání jednotlivých souborů součástí, sestav a výkresů. VŠECHNY TYTO SOUBORY JSOU PO AKTIVOVÁNÍ PROJEKTU AUTOMATICKY UKLÁDÁNY DO HLAVNÍHO ADRESÁŘE PROJEKTU (POUŽITÍM PŘÍKAZU ULOŽIT ), jak ukazuje další obrázek: Pokud je soubor omylem uložen jinam, (přestože Inventor při ukládání upozorní, že je soubor ukládán mimo projekt), nebo chceme-li použít soubory z jiného projektu, je možné jej do projektového adresáře překopírovat. Kopírujeme-li takto sestavu, je třeba s ní překopírovat rovněž všechny soubory jejich součástí a do složky obsahového centra rovněž všechny soubory, které byly do sestavy umístěny z databáze obsahového centra. Kopírujeme-li soubor typu výkres, musíme s ním přenést rovněž všechny soubory, ze kterých je generován (kompletní sestava nebo soubor jednotlivé součásti). 3. Struktura adresářů při generování sestav pomocí Design Acceleratoru Chceme-li použít pro generování sestavy Design Accelerator (možnosti najdeme po otevření sestavy na kartě NÁVRH ), je nutno si uvědomit, co všechno bude tímto nástrojem generováno a jaká bude struktura adresářů ukládaných dat. Nejčastěji budeme z menu na kartě NÁVRH používat tyto volby:

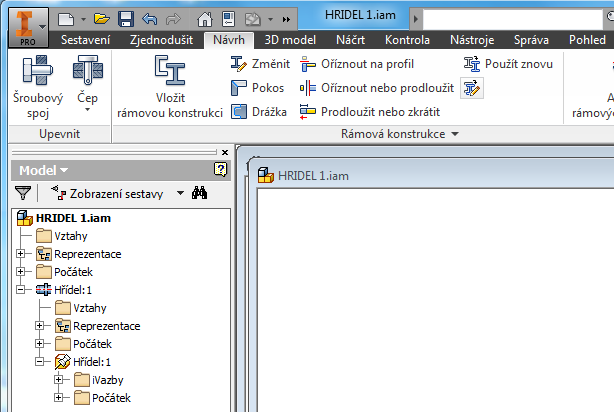

4 Hřídel Ozubené převody Řemenové převody Řetězové převody Spoje Generátor rámových konstrukcí Struktura takto vzniklé sestavy a jejich částí bude vždy stejná a popíšeme ji na příkladu tvorby hřídele. Postup tvorby sestavy je tento: 1. Otevřeme nový soubor sestavy a ihned jej uložíme s názvem např. HRIDEL 1 2. Na kartě návrh otevřeme nástroj pro tvorbu hřídele a navrhneme model 3. Po dokončení modelování soubor uložíme. V rámci procesu ukládání potvrdíme všechny požadavky na ukládání jednotlivých částí modelu Po uložení se ve složce s projektem vygeneruje tato struktura adresářů (projekt založen na flash disku N:/): N:/PROJEKT HRIDEL HRIDEL 1 OC PROJEKT HRIDEL OldVerzions PROJEKT HRIDEL.ipj HRIDEL 1.iam - složka na flash disku - podsložka souborů vygenerovaná design acceleratorem - podsložka starých verzí - podsložka souborů obsah. Centra - soubor projektu -soubor sestavy generovaný d. acc. Otevřeme-li v Inventoru soubor sestavy HRIDEL 1.iam z hlavního adresáře projektu, uvidíme v prohlížeči konfiguraci podle následujícího obrázku:

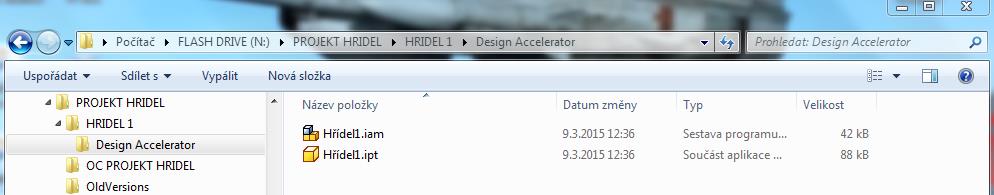

5 POUZE V TÉTO SESTAVĚ JE MOŽNO VYVOLAT ÚPRAVY VYMODELOVANÉ HŘÍDELE POMOCÍ OKNA DESIGN ACCELERATORU! Okno pro úpravy vyvoláme kliknutím pravým tlačítkem myši na MODRÝ symbol označený Hřídel 1 a výběrem možnosti upravit pomocí design acceleratoru v zobrazeném menu. Po provedení úprav je nutno sestavu znovu uložit!!! Podsložka s označením HRIDEL 1 vygenerovaná design akcelerátorem obsahuje tuto strukturu adresáře: HRIDEL 1 DESSIGN ACCELARATOR Hřídel 1.iam Hřídel 1.ipt - podsložka souborů vygenerovaná design acceleratorem - podsložka vygenerovaná d. acc. - vygenerovaná sestava hřídele - vygenerovaný soubor součásti

6 SOUBOR SESTAVY A SOUČÁSTI UVNITŘ PODSLOŽKY S NÁZVEM DESIGN ACCELERATOR NIKDY NEMĚNÍME PŘÍMÝMI ÚPRAVAMI, PROTOŽE TÍMTO POSTUPEM ÚPRAV ZNEMOŽNÍME POZDĚJŠÍ ÚPRAVY SOUBORU SESTAVY, KTERÝ JE UMÍSTĚN V HLAVNÍM ADRESÁŘI PROJEKTU POMOCÍ NÁSTROJŮ OKNA DESIGN ACCELERATORU!!! Pro správné otevírání souborů vygenerovaných design acceleratorem je nutno zachovat funkční všechny podsložky a soubory vytvořené v rámci design acceleratoru. Z tohoto důvodu je nutno při kopírování takto vzniklých souborů přenášet celou vygenerovanou strukturu se všemi soubory!!! V případě ostatních konstrukčních celků modelovaných pomocí design acceleratoru je struktura odresářů podobná (liší se zejména počtem souborů uvnitř podsložky design akcelerátor). Zpracováno pro potřeby výuky předmětu CAD na SPŠS Olomouc Zpracoval: Ing. Boris Šmárik dne:
