1 CREDIT Systém řízení a regulace výbojkového osvětlení Představení systému Verze 1.02

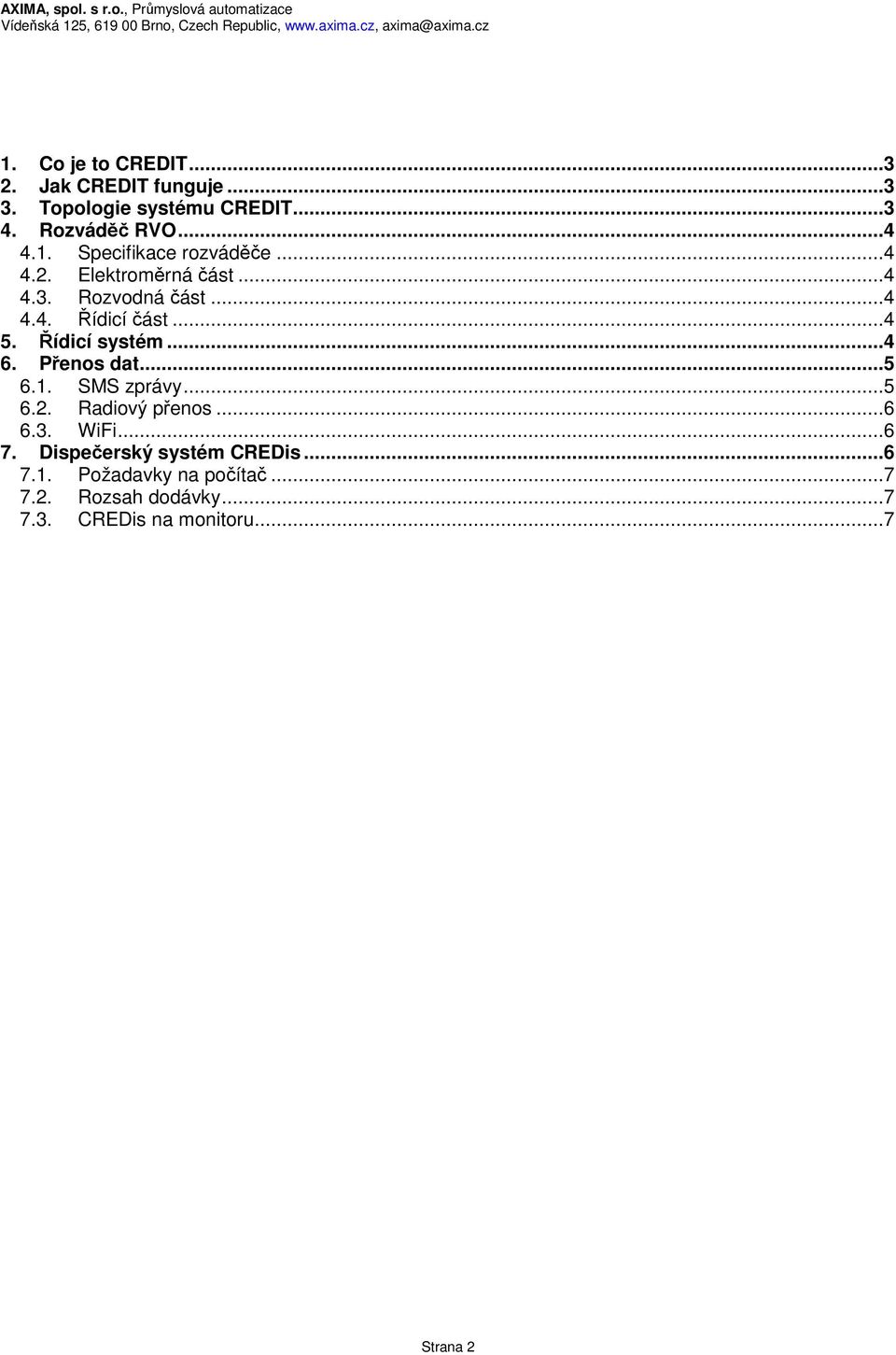

2 1. Co je to CREDIT Jak CREDIT funguje Topologie systému CREDIT Rozváděč RVO Specifikace rozváděče Elektroměrná část Rozvodná část Řídicí část Řídicí systém Přenos dat SMS zprávy Radiový přenos WiFi Dispečerský systém CREDis Požadavky na počítač Rozsah dodávky CREDis na monitoru...7 Strana 2

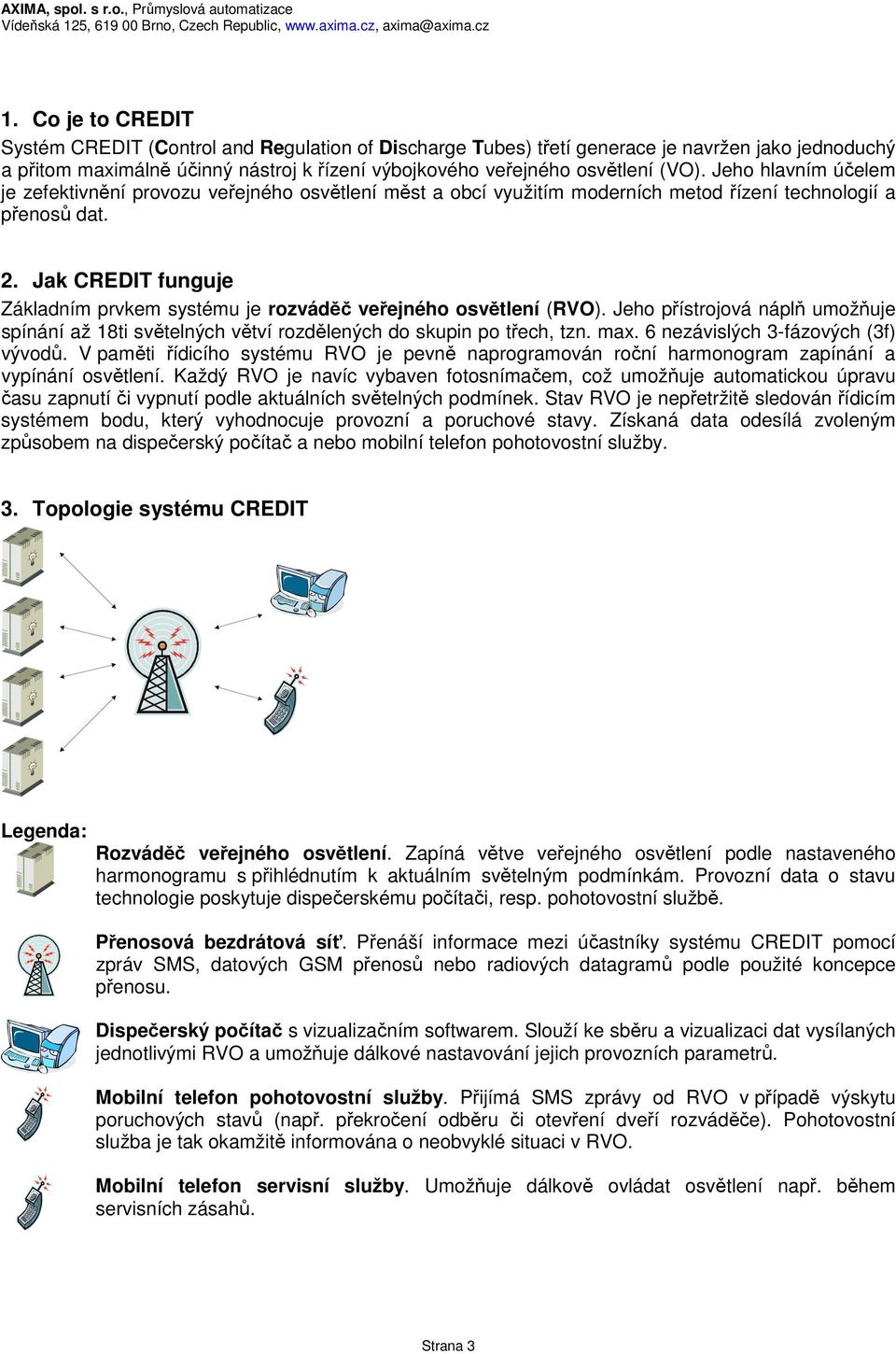

3 1. Co je to CREDIT Systém CREDIT (Control and Regulation of Discharge Tubes) třetí generace je navržen jako jednoduchý a přitom maximálně účinný nástroj k řízení výbojkového veřejného osvětlení (VO). Jeho hlavním účelem je zefektivnění provozu veřejného osvětlení měst a obcí využitím moderních metod řízení technologií a přenosů dat. 2. Jak CREDIT funguje Základním prvkem systému je rozváděč veřejného osvětlení (RVO). Jeho přístrojová náplň umožňuje spínání až 18ti světelných větví rozdělených do skupin po třech, tzn. max. 6 nezávislých 3-fázových (3f) vývodů. V paměti řídicího systému RVO je pevně naprogramován roční harmonogram zapínání a vypínání osvětlení. Každý RVO je navíc vybaven fotosnímačem, což umožňuje automatickou úpravu času zapnutí či vypnutí podle aktuálních světelných podmínek. Stav RVO je nepřetržitě sledován řídicím systémem bodu, který vyhodnocuje provozní a poruchové stavy. Získaná data odesílá zvoleným způsobem na dispečerský počítač a nebo mobilní telefon pohotovostní služby. 3. Topologie systému CREDIT Legenda: Rozváděč veřejného osvětlení. Zapíná větve veřejného osvětlení podle nastaveného harmonogramu s přihlédnutím k aktuálním světelným podmínkám. Provozní data o stavu technologie poskytuje dispečerskému počítači, resp. pohotovostní službě. Přenosová bezdrátová síť. Přenáší informace mezi účastníky systému CREDIT pomocí zpráv SMS, datových GSM přenosů nebo radiových datagramů podle použité koncepce přenosu. Dispečerský počítač s vizualizačním softwarem. Slouží ke sběru a vizualizaci dat vysílaných jednotlivými RVO a umožňuje dálkové nastavování jejich provozních parametrů. Mobilní telefon pohotovostní služby. Přijímá SMS zprávy od RVO v případě výskytu poruchových stavů (např. překročení odběru či otevření dveří rozváděče). Pohotovostní služba je tak okamžitě informována o neobvyklé situaci v RVO. Mobilní telefon servisní služby. Umožňuje dálkově ovládat osvětlení např. během servisních zásahů. Strana 3

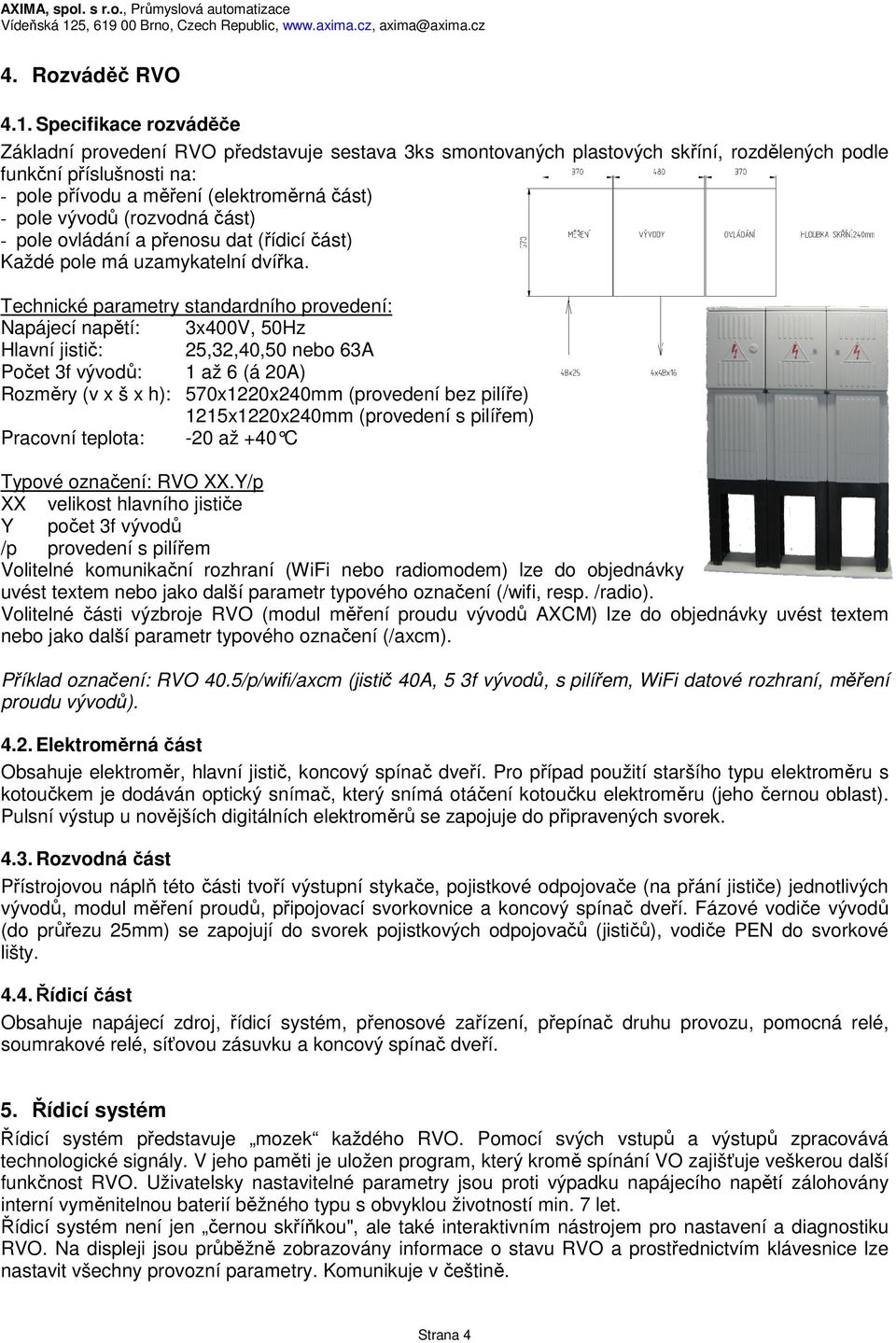

4 4. Rozváděč RVO 4.1. Specifikace rozváděče Základní provedení RVO představuje sestava 3ks smontovaných plastových skříní, rozdělených podle funkční příslušnosti na: - pole přívodu a měření (elektroměrná část) - pole vývodů (rozvodná část) - pole ovládání a přenosu dat (řídicí část) Každé pole má uzamykatelní dvířka. Technické parametry standardního provedení: Napájecí napětí: 3x400V, 50Hz Hlavní jistič: 25,32,40,50 nebo 63A Počet 3f vývodů: 1 až 6 (á 20A) Rozměry (v x š x h): 570x1220x240mm (provedení bez pilíře) 1215x1220x240mm (provedení s pilířem) Pracovní teplota: -20 až +40 C Typové označení: RVO XX.Y/p XX velikost hlavního jističe Y počet 3f vývodů /p provedení s pilířem Volitelné komunikační rozhraní (WiFi nebo radiomodem) lze do objednávky uvést textem nebo jako další parametr typového označení (/wifi, resp. /radio). Volitelné části výzbroje RVO (modul měření proudu vývodů AXCM) lze do objednávky uvést textem nebo jako další parametr typového označení (/axcm). Příklad označení: RVO 40.5/p/wifi/axcm (jistič 40A, 5 3f vývodů, s pilířem, WiFi datové rozhraní, měření proudu vývodů) Elektroměrná část Obsahuje elektroměr, hlavní jistič, koncový spínač dveří. Pro případ použití staršího typu elektroměru s kotoučkem je dodáván optický snímač, který snímá otáčení kotoučku elektroměru (jeho černou oblast). Pulsní výstup u novějších digitálních elektroměrů se zapojuje do připravených svorek Rozvodná část Přístrojovou náplň této části tvoří výstupní stykače, pojistkové odpojovače (na přání jističe) jednotlivých vývodů, modul měření proudů, připojovací svorkovnice a koncový spínač dveří. Fázové vodiče vývodů (do průřezu 25mm) se zapojují do svorek pojistkových odpojovačů (jističů), vodiče PEN do svorkové lišty Řídicí část Obsahuje napájecí zdroj, řídicí systém, přenosové zařízení, přepínač druhu provozu, pomocná relé, soumrakové relé, síťovou zásuvku a koncový spínač dveří. 5. Řídicí systém Řídicí systém představuje mozek každého RVO. Pomocí svých vstupů a výstupů zpracovává technologické signály. V jeho paměti je uložen program, který kromě spínání VO zajišťuje veškerou další funkčnost RVO. Uživatelsky nastavitelné parametry jsou proti výpadku napájecího napětí zálohovány interní vyměnitelnou baterií běžného typu s obvyklou životností min. 7 let. Řídicí systém není jen černou skříňkou", ale také interaktivním nástrojem pro nastavení a diagnostiku RVO. Na displeji jsou průběžně zobrazovány informace o stavu RVO a prostřednictvím klávesnice lze nastavit všechny provozní parametry. Komunikuje v češtině. Strana 4

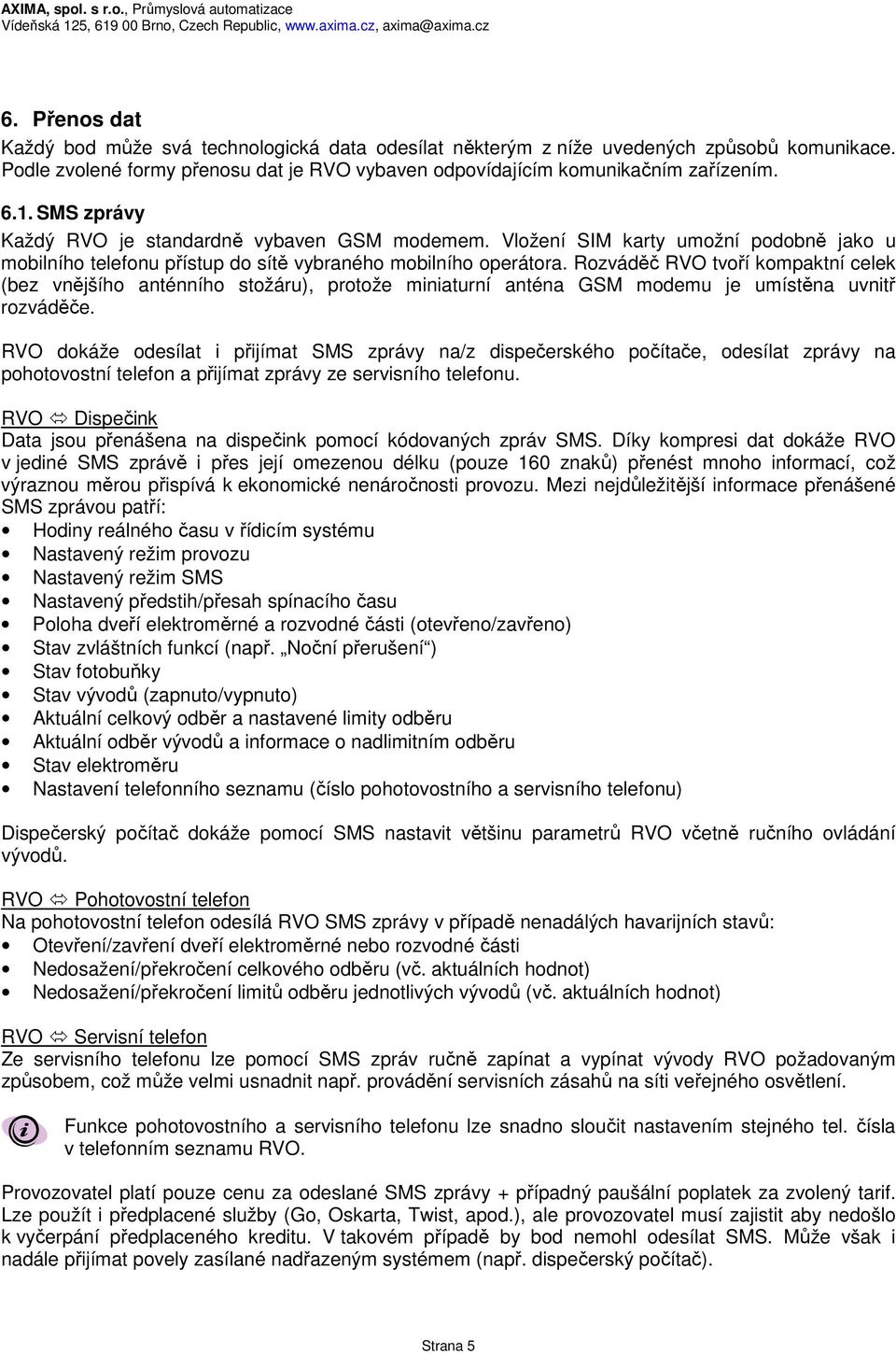

5 6. Přenos dat Každý bod může svá technologická data odesílat některým z níže uvedených způsobů komunikace. Podle zvolené formy přenosu dat je RVO vybaven odpovídajícím komunikačním zařízením SMS zprávy Každý RVO je standardně vybaven GSM modemem. Vložení SIM karty umožní podobně jako u mobilního telefonu přístup do sítě vybraného mobilního operátora. Rozváděč RVO tvoří kompaktní celek (bez vnějšího anténního stožáru), protože miniaturní anténa GSM modemu je umístěna uvnitř rozváděče. RVO dokáže odesílat i přijímat SMS zprávy na/z dispečerského počítače, odesílat zprávy na pohotovostní telefon a přijímat zprávy ze servisního telefonu. RVO Dispečink Data jsou přenášena na dispečink pomocí kódovaných zpráv SMS. Díky kompresi dat dokáže RVO v jediné SMS zprávě i přes její omezenou délku (pouze 160 znaků) přenést mnoho informací, což výraznou měrou přispívá k ekonomické nenáročnosti provozu. Mezi nejdůležitější informace přenášené SMS zprávou patří: Hodiny reálného času v řídicím systému Nastavený režim provozu Nastavený režim SMS Nastavený předstih/přesah spínacího času Poloha dveří elektroměrné a rozvodné části (otevřeno/zavřeno) Stav zvláštních funkcí (např. Noční přerušení ) Stav fotobuňky Stav vývodů (zapnuto/vypnuto) Aktuální celkový odběr a nastavené limity odběru Aktuální odběr vývodů a informace o nadlimitním odběru Stav elektroměru Nastavení telefonního seznamu (číslo pohotovostního a servisního telefonu) Dispečerský počítač dokáže pomocí SMS nastavit většinu parametrů RVO včetně ručního ovládání vývodů. RVO Pohotovostní telefon Na pohotovostní telefon odesílá RVO SMS zprávy v případě nenadálých havarijních stavů: Otevření/zavření dveří elektroměrné nebo rozvodné části Nedosažení/překročení celkového odběru (vč. aktuálních hodnot) Nedosažení/překročení limitů odběru jednotlivých vývodů (vč. aktuálních hodnot) RVO Servisní telefon Ze servisního telefonu lze pomocí SMS zpráv ručně zapínat a vypínat vývody RVO požadovaným způsobem, což může velmi usnadnit např. provádění servisních zásahů na síti veřejného osvětlení. Funkce pohotovostního a servisního telefonu lze snadno sloučit nastavením stejného tel. čísla v telefonním seznamu RVO. Provozovatel platí pouze cenu za odeslané SMS zprávy + případný paušální poplatek za zvolený tarif. Lze použít i předplacené služby (Go, Oskarta, Twist, apod.), ale provozovatel musí zajistit aby nedošlo k vyčerpání předplaceného kreditu. V takovém případě by bod nemohl odesílat SMS. Může však i nadále přijímat povely zasílané nadřazeným systémem (např. dispečerský počítač). Strana 5

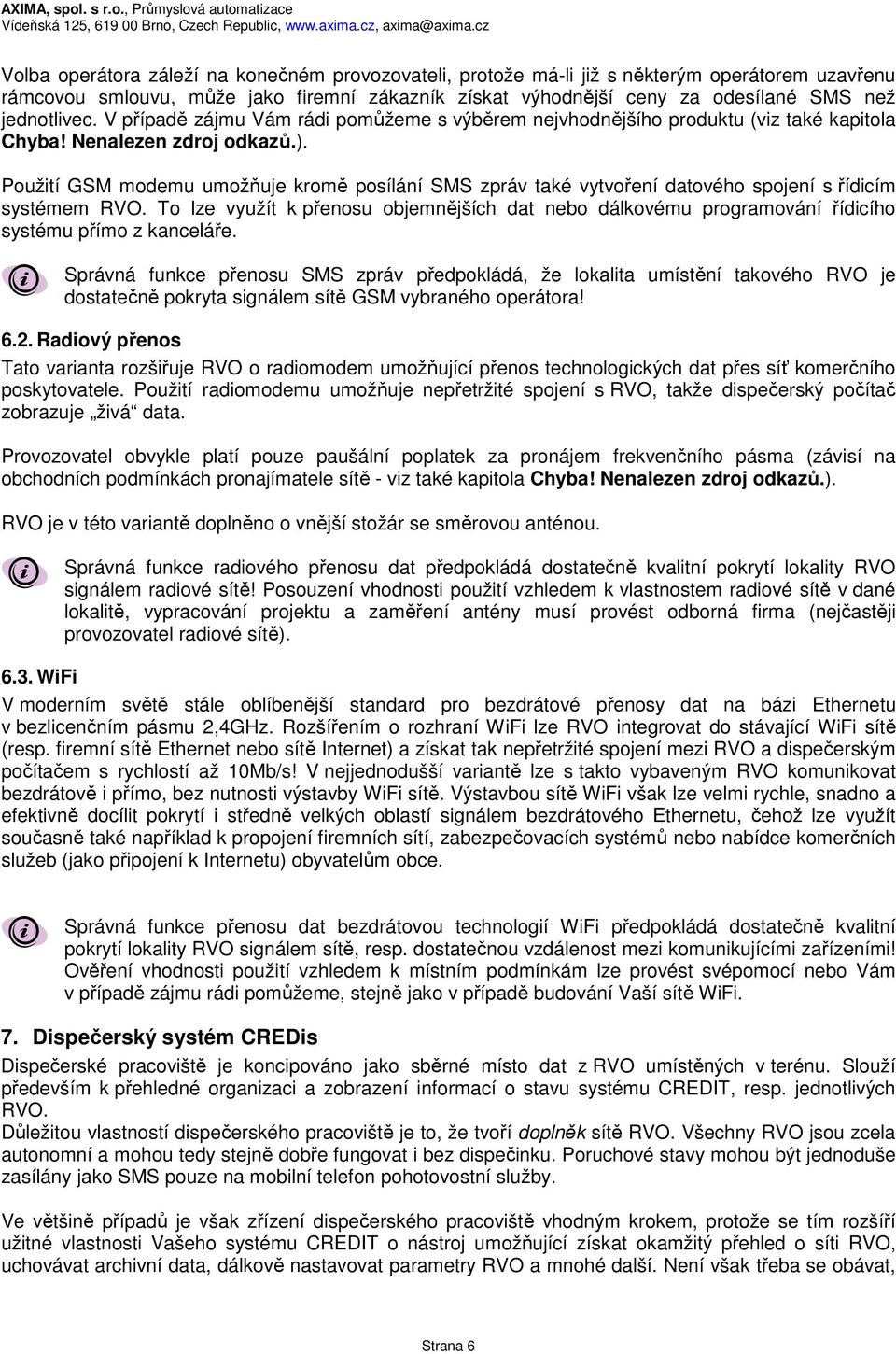

6 Volba operátora záleží na konečném provozovateli, protože má-li již s některým operátorem uzavřenu rámcovou smlouvu, může jako firemní zákazník získat výhodnější ceny za odesílané SMS než jednotlivec. V případě zájmu Vám rádi pomůžeme s výběrem nejvhodnějšího produktu (viz také kapitola Chyba! Nenalezen zdroj odkazů.). Použití GSM modemu umožňuje kromě posílání SMS zpráv také vytvoření datového spojení s řídicím systémem RVO. To lze využít k přenosu objemnějších dat nebo dálkovému programování řídicího systému přímo z kanceláře. Správná funkce přenosu SMS zpráv předpokládá, že lokalita umístění takového RVO je dostatečně pokryta signálem sítě GSM vybraného operátora! 6.2. Radiový přenos Tato varianta rozšiřuje RVO o radiomodem umožňující přenos technologických dat přes síť komerčního poskytovatele. Použití radiomodemu umožňuje nepřetržité spojení s RVO, takže dispečerský počítač zobrazuje živá data. Provozovatel obvykle platí pouze paušální poplatek za pronájem frekvenčního pásma (závisí na obchodních podmínkách pronajímatele sítě - viz také kapitola Chyba! Nenalezen zdroj odkazů.). RVO je v této variantě doplněno o vnější stožár se směrovou anténou. Správná funkce radiového přenosu dat předpokládá dostatečně kvalitní pokrytí lokality RVO signálem radiové sítě! Posouzení vhodnosti použití vzhledem k vlastnostem radiové sítě v dané lokalitě, vypracování projektu a zaměření antény musí provést odborná firma (nejčastěji provozovatel radiové sítě) WiFi V moderním světě stále oblíbenější standard pro bezdrátové přenosy dat na bázi Ethernetu v bezlicenčním pásmu 2,4GHz. Rozšířením o rozhraní WiFi lze RVO integrovat do stávající WiFi sítě (resp. firemní sítě Ethernet nebo sítě Internet) a získat tak nepřetržité spojení mezi RVO a dispečerským počítačem s rychlostí až 10Mb/s! V nejjednodušší variantě lze s takto vybaveným RVO komunikovat bezdrátově i přímo, bez nutnosti výstavby WiFi sítě. Výstavbou sítě WiFi však lze velmi rychle, snadno a efektivně docílit pokrytí i středně velkých oblastí signálem bezdrátového Ethernetu, čehož lze využít současně také například k propojení firemních sítí, zabezpečovacích systémů nebo nabídce komerčních služeb (jako připojení k Internetu) obyvatelům obce. Správná funkce přenosu dat bezdrátovou technologií WiFi předpokládá dostatečně kvalitní pokrytí lokality RVO signálem sítě, resp. dostatečnou vzdálenost mezi komunikujícími zařízeními! Ověření vhodnosti použití vzhledem k místním podmínkám lze provést svépomocí nebo Vám v případě zájmu rádi pomůžeme, stejně jako v případě budování Vaší sítě WiFi. 7. Dispečerský systém CREDis Dispečerské pracoviště je koncipováno jako sběrné místo dat z RVO umístěných v terénu. Slouží především k přehledné organizaci a zobrazení informací o stavu systému CREDIT, resp. jednotlivých RVO. Důležitou vlastností dispečerského pracoviště je to, že tvoří doplněk sítě RVO. Všechny RVO jsou zcela autonomní a mohou tedy stejně dobře fungovat i bez dispečinku. Poruchové stavy mohou být jednoduše zasílány jako SMS pouze na mobilní telefon pohotovostní služby. Ve většině případů je však zřízení dispečerského pracoviště vhodným krokem, protože se tím rozšíří užitné vlastnosti Vašeho systému CREDIT o nástroj umožňující získat okamžitý přehled o síti RVO, uchovávat archivní data, dálkově nastavovat parametry RVO a mnohé další. Není však třeba se obávat, Strana 6

7 že budete muset zaměstnat školeného pracovníka ve funkci dispečera, který by celý den sledoval jen monitor dispečerského počítače! Systém CREDis (Dispečink systému CREDIT), může stejně dobře fungovat třeba i bezobslužně. Jednoduše ho spustíte a ukončíte jen když potřebujete (nebo chcete). Přestože koncepce SMS zpráv neumožňuje přenášet data v reálném čase, informace v nich uložené na Vás na rozdíl od těch živých počkají. Pokud totiž právě nemáte spuštěný systém CREDis, příchozí SMS se automaticky ukládají do GSM modemu a v případě zaplnění jeho kapacity zůstávají po stanovenou dobu uloženy v SMS centru mobilního operátora. Takto uložené SMS zprávy jsou zpracovány ihned po spuštění systému CREDis a Vy máte okamžitý přehled o tom co se dělo, když jste se nedíval(a). Havarijní zprávy jsou mimoto samozřejmě průběžně posílány na pohotovostní telefon, takže Vám určitě nic důležitého neunikne. Je-li RVO vybaven doplňkovým komunikačním rozhraním (viz kapitola Přenos dat) lze zobrazovat živá, tedy aktuální data všech takto vybavených bodů Požadavky na počítač Systém CREDis neklade na počítač o nic větší nároky než kterákoli běžná kancelářská aplikace. Následující souhrn uvádí to nejzákladnější: PC Pentium 250MHz, 128MB RAM, 30MB volného místa na pevném disku rozlišení 1024x768 bodů klávesnice, myš, sériový (COM) nebo USB port OS Windows 98 SE (druhé vydání) nebo vyšší 7.2. Rozsah dodávky Systém CREDis se standardně dodává jako programové vybavení (instalační CD) s příslušenstvím pro přenos SMS zpráv (GSM modem, zdroj, anténa, kabeláž), které si uživatel nainstaluje obvykle na svůj stolní nebo přenosný počítač. Není-li takový počítač vybaven např. odpovídajícím komunikačním rozhraním vzhledem k vybavenosti RVO (viz kapitola Přenos dat), lze je objednat samostatně. Na přání jsme rovněž schopni zajistit dodávku komplexně a dodat odpovídající výpočetní techniku v požadovaném provedení, včetně mobilních telefonů pohotovosti a servisu CREDis na monitoru Data odeslaná řídicím systémem RVO jsou po přijetí dispečerským počítačem dekódována, archivována a samozřejmě také zobrazena na monitoru. Informace jsou organizovány v přehledné tabulce nebo na mapě s barevným zvýrazněním neobvyklých či varovných stavů. Informace v tabulkách lze pomocí filtrací a seskupování snadno organizovat. Podrobné informace o vybraném RVO lze zobrazit v samostatném okně s možností nastavení provozních parametrů. V tabulce provozního deníku jsou v chronologickém pořadí zaznamenány všechny důležité události, které během chodu systému CREDis vznikly. Všechna získaná data jsou ukládána do databáze, jejíž velikost je omezena prakticky jen volným místem na pevném disku. Strana 7
