1 Když GPON, tak HUAWEI... Tomáš Zloch

2 Osnova Huawei největší globální GPON hráč Huawei GPON řešení OLT Huawei GPON řešení - Vývoj GPONu Page 2

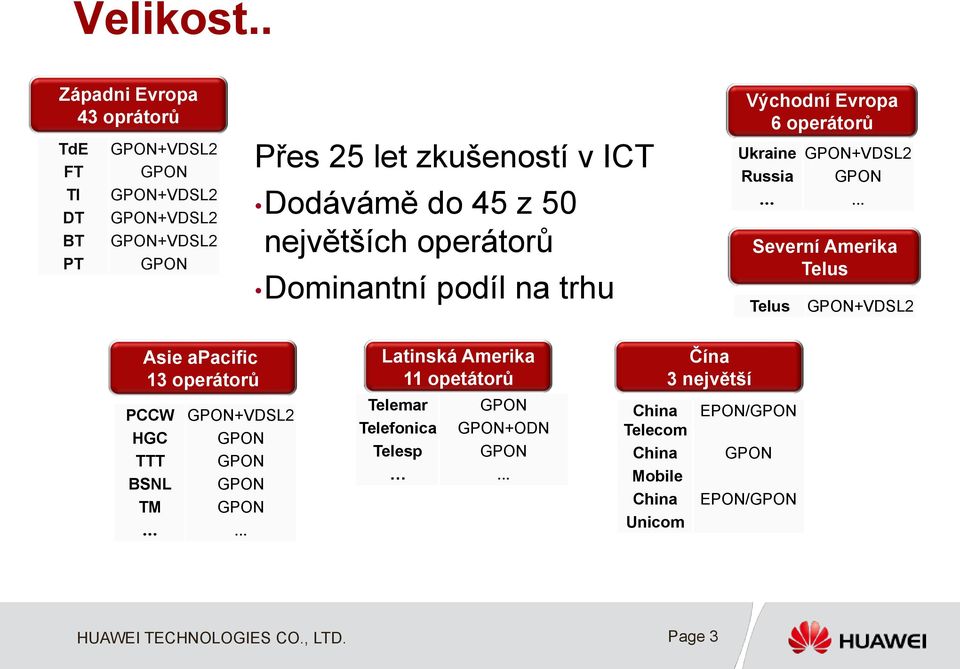

3 Velikost.. Západni Evropa 43 oprátorů TdE FT TI DT BT PT GPON+VDSL2 GPON GPON+VDSL2 GPON+VDSL2 GPON+VDSL2 GPON Přes 25 let zkušeností v ICT Dodávámě do 45 z 50 největších operátorů Dominantnípodíl na trhu VýchodníEvropa 6 operátorů Ukraine GPON+VDSL2 Russia GPON SeverníAmerika Telus Telus GPON+VDSL2 Asie apacific 13 operátorů PCCW GPON+VDSL2 HGC GPON TTT GPON BSNL GPON TM GPON Latinská Amerika 11 opetátorů Telemar Telefonica Telesp GPON GPON+ODN GPON China Telecom China Mobile China Unicom Čína 3 největší EPON/GPON GPON EPON/GPON Page 3

4 Tržní podíl Celosvětově cca 47% všech GPON je od Huawei Page 4

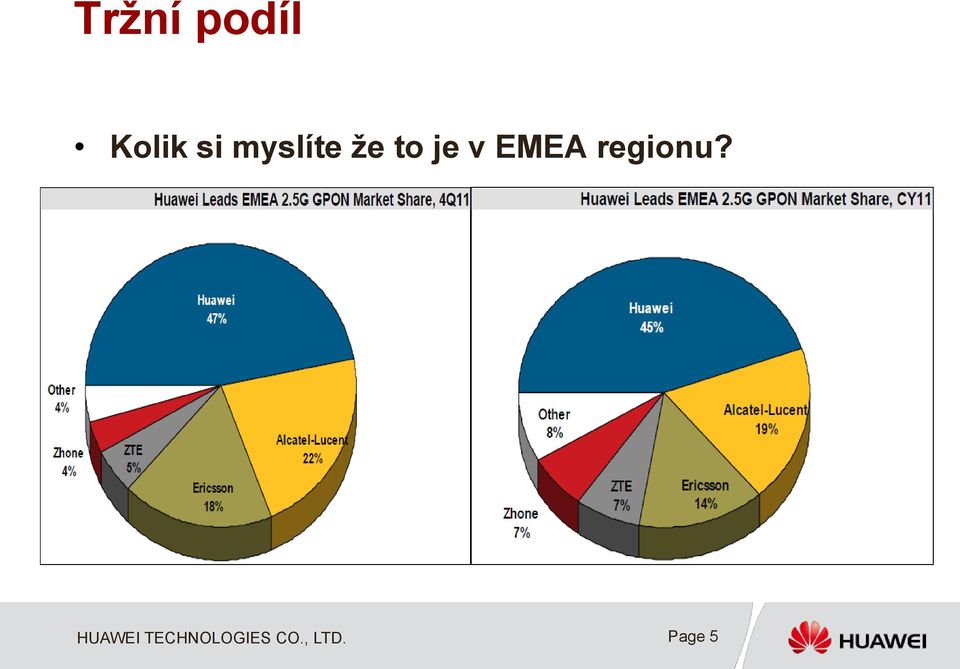

5 Tržní podíl Kolik si myslíte že to je v EMEA regionu? Page 5

6 Osnova Huawei největší globální GPON hráč Huawei GPON řešení OLT Huawei GPON řešení - Vývoj GPONu Page 6

7 Rodina MA560xT MA5600T Velké řešení Velikost: 10U, 19 nebo 21 rozvaděč, hloubka 300mm 2 sloty pro řídící karty, 16 pro linkové karty a 2 pro dedikované uplink karty Kapacita sběrnice 3.2 Tbit/s propusnost na slot: 20 Gbit/s nebo 40 Gbit/s Podpora load-sharing modu na řídících kartách MA5600T podporuje pouze DC napájení MA5603T Střední řešení Velikost: 6U, 19 rozvaděč, hloubka 300mm 2 sloty pro řídící karty, 6 pro linkové karty a 2 pro dedikované uplink karty Kapacita sběrnice 1,5 Tbit/s propusnost na slot: 20 Gbit/s nebo 40 Gbit/s Podpora load-sharing modu na řídících kartách MA5603T podporuje pouze DC napájení MA5608T Malé řešení Velikost: 2U, 19 rozvaděč, hloubka 300mm 2 sloty pro řídící karty a 2 pro linkové karty Kapacita sběrnice 720 Gbit/s propusnost na slot: 20 Gbit/s nebo 40 Gbit/s Podpora load-sharing modu na řídících kartách MA5608T podporuje AC i DC napájení Page 7

8 Rodina MA560xT Unifikované karty GPON karty kompatibilní ve všech OLT Point-to-point karty kompatibilní ve všech OLT MA5603T a MA5600T sdílejístejné SCUx karty Podpora load-sharing na všech řídících kartách Podpora ISSU Distribuované zpracovánímulticastu Podpora HQoS Propusnost až 40Gbps/slot Page 8

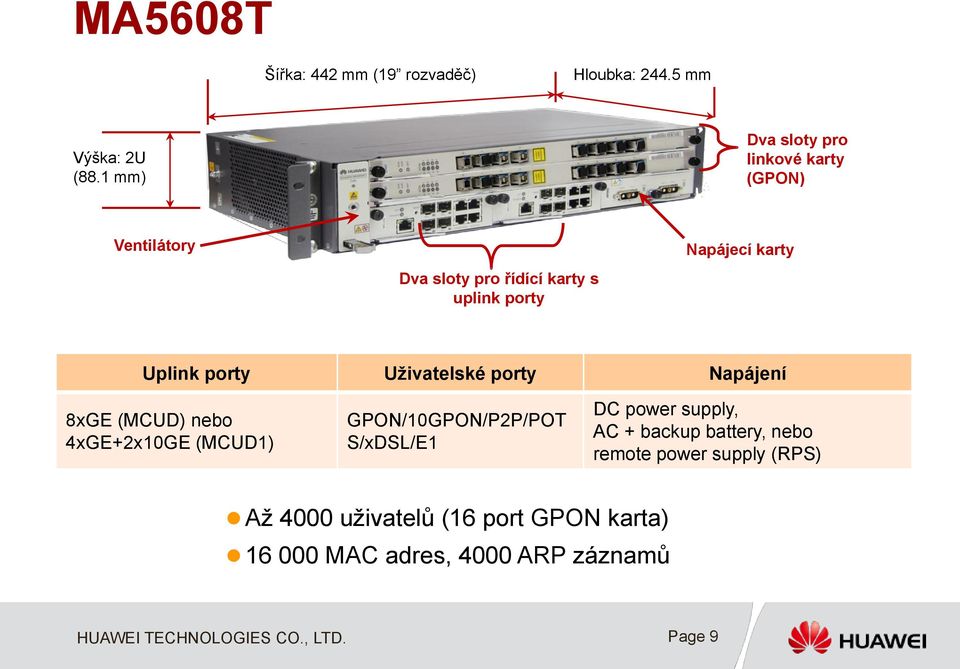

9 MA5608T Šířka: 442 mm (19 rozvaděč) Hloubka: mm Výška: 2U (88.1 mm) Dva sloty pro linkové karty (GPON) Ventilátory Dva sloty pro řídící karty s uplink porty Napájecíkarty Uplink porty Uživatelské porty Napájení 8xGE (MCUD) nebo 4xGE+2x10GE (MCUD1) GPON/10GPON/P2P/POT S/xDSL/E1 DC power supply, AC + backup battery, nebo remote power supply (RPS) Až 4000 uživatelů (16 port GPON karta) MAC adres, 4000 ARP záznamů Page 9

10 MA5603T OLT střední kapacity Popis produktu Maximálně GPON uživatelů Maximálně 288 1G P2P uživatelů Až 4x10G uplink pomocí uplink portů SCUH karta další 4x10G uplink Kapacita až 40G na slot Klíčové vlastnosti 1024 L3 interfaces, 64x VRF OSPF, RIP, BGP (až 12K routes) ECMP, routing policies DHCP relay/proxy IPv6 Multicast static route, MP-BGP DHCPv6, ACLv6, IPv6 prefix delegation IGMP, IGMP snooping, PIM SSM Page 10 MA5603T Spotřeba 512 uživatelů :max 170W 6144 uživatelů: max 850W

11 Bi-directional FEC zlepšení kvality přenosu Kdy FEC ANO? -Velká vzdálenost -Optický budget na hranici OLT Co je FEC? FEC: Forward error correction. FEC opravuje chyby pomocí -Nízká kvalita linek přidaných opravných bitů -ZapnutíFEC: -Zvýšení optického budgetu -Snížení chybovosti -Snížení datové efektivity o cca 7% FEC in the upstream direction FEC in the downstream direction Kdy FEC NE? - krátká vzdélenost - dobrá kvalita signálů FEC je podporován na všech GPON kartách (GPBD) a HG824x. Optický budget může být zlepšen o 2-3dB Page 11

12 Osnova Huawei největší globální GPON hráč Huawei GPON řešení OLT Huawei GPON řešení - Vývoj GPONu Page 12

13 Nabídka pro rok 2012 Data SFU HG GE L2 zařízení Voice SFU HGU HG POTS 4 GE HG POTS 1 GE HG POTS 4 GE 1 USB WIFI(11b/g/n) 4 SSID L3 zařízení NAT + IGMP HG POTS 4 GE 1 RF HG POTS 4 GE 1 USB WIFI(11b/g/n) 1 RF HG POTS 4 GE 1 USB WIFI(11b/g/n) 1 RF Page 13

14 L3 s HW podporou IPv6 HGU HG8245T 2 POTS 4 GE 1 USB WiFi(11b/g/n) HG8247T 2 POTS 4 GE 1 USB WiFi(11b/g/n) Feature Introduction 1 RF 1 SC/APC, 2 VoIP Port, 4 GE port, WiFi 11n, 1USB (1 CATV) Rozměry: mm Možnost montáže na stěnu RF Overlay with wavelength 1550 Wire-speed propustnost na L2 900M L3 Forwarding DHCP server pro v4/ipv4 NAT IPv6 dual-stack, DHCP v6 Optical-Power-Meter funkce pro uplink port Remote trouble-shooting(pppoe/voip simulation) Power-saving-mode for VoIP service when battery on. OMCI/TR069 management Page 14

15 Data SFU Novinky v roce 2013 (Q2 Q3) HG8010H 1 GE Menší rozměry, menší spotřeba a vyšší výkon Voic e SFU HG8240H 2 POTS 4 GE HG8110H 1 POTS 1 GE HG8240S 2 POTS 4 GE Outdoor HGU HG8245H 2 POTS 4 GE 1 USB WiFi(11b/g/n) Page 15

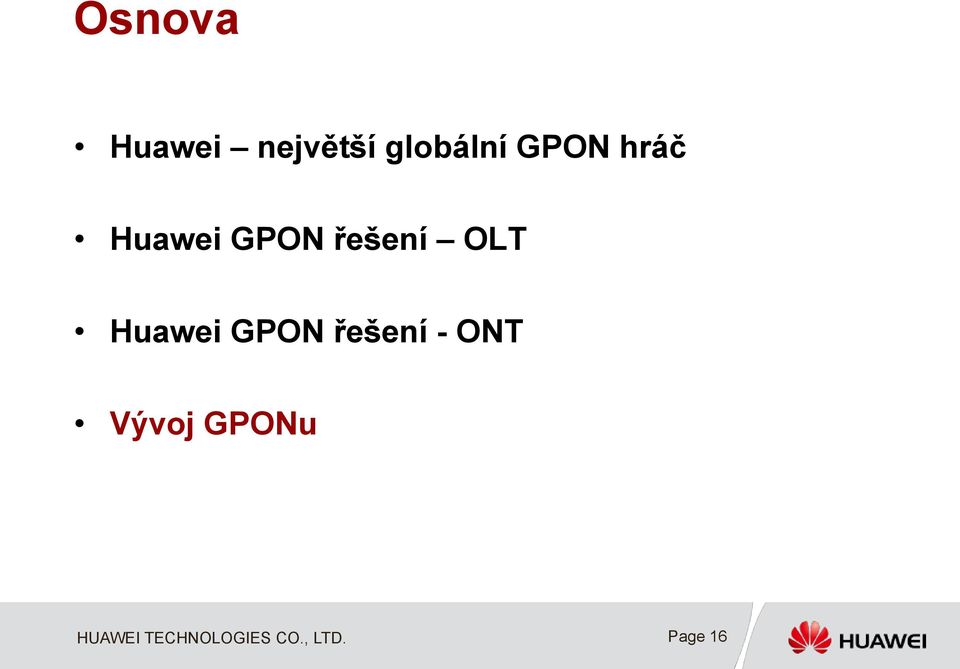

16 Osnova Huawei největší globální GPON hráč Huawei GPON řešení OLT Huawei GPON řešení - Vývoj GPONu Page 16

17 10G GPON 2013 (Q4 2013) 10G GPON Board: H801XGBC Feature Specifications ITU-T G.987/G.988 Compliance Optical module type XFP Supported control board SCUN/SCUH Bandwidth Downstream bandwidth: 10G; Upstream bandwidth: 2.5G Optical power budget 29 db (N1) Maximum split ratio 128 FEC bi-direction Number of T-Cs for each PON port 2K Number of GEM ports over each PON 4096 port ONU-based or queue-based traffic Supported shaping Rogue detection Supported Clock synchronization Supported Operating ambient temperature -40 C to 55 C Page 17

18 Migrace z GPON na 10GPON Rychlá a jednoduchá migrace z GPON na NG-PON OLT GPON 1490nm OLT GPON Now GPON 10G GPON card Future WDM1r 10G GPON 10 GPON Stejné OLT Stejná ODN síť Stávající StávajícíEMS G P O N 10 G P O N OLT WDM 1r OLT GPON 10G GPON WBF WBF GPON 10G GPON OLT GPON Chassis je 10GPON ready Použití WDM slučovače Stejná síť, žádné změný 1 GPON blokují 10GPON a naopak 10 GPON StávajícíEMS s NBI Huawei 10G GPON sytém je kompatibilnís ITU-T G.987 a 988 Page 18

19 novinky v roce G PON (testovacívzorky) HGU RG G GPON 2 POTS 4 GE 1 USB WiFi(11b/g/n) RG G GPON 2 POTS 4 GE 1 USB WiFi(11b/g/n) 1 RF Page 19

20 Vývoj xpon technologií(1) Item XG-PON Asymmetric 10G EPON Symmetric Line rate 10G DS / 2.5G US 10G DS/1G US 10G DS/10G US Wavelength plan nm DS nm US nm DS nm US nm DS nm US Split ratio >=64 >=64 >=64 Max. Distance 20km 20km 20km N1(14 29dB) PRX 10: 20dB PR 10: 20dB Power budget N2(16 31dB) PRX 20: 24dB PR 20: 24dB Can be extended to 33/35dB PRX 30: 29dB PR 30: 29dB US Line code/fec Descrambler/FEC 64b66b/FEC(DS)/ 64b66b/FEC(DS/US)/ Frame structure XGEM Ethernet Ethernet

21 Vývoj xpon technologií(2) Item Protection Scheme global interoperability XG-PON OK OK Asymmetric No globally protection scheme(note 1) No globally uniform OMCI(note1) 10G EPON Symmetric No globally protection scheme(note 1) No globally uniform OMCI(note 1) Standard Completeness Good Not good(note2) Not good(note2) Effective sized package US: 2.2G DS: 7.72G US: 0.71G DS: 6.66G US: 6.18G DS: 6.66G Popularity Worlwide Only JP, KR, CN Only JP, KR, CN Availability OK OK N.A. Successor 40G TWDM-PON(under the way of standardization) N.A. N.A. Závěr: Zřejmé výhody XG-PON ochrana, interoperabilita, standardizace, efektivita využití šířky pásma, EVOLUCE (40G TWDM-PON je vybrán jako nástupce) oproti 10G EPON.

22 Souběh GPON a XGPON XG-PON US Center:1270nm GPON US Center:1310nm GPON DS Center:1490nm RF VEDIO Center:1555nm XG-PON DS Center:1577nm Nedochází k překryvu vlnových délek vše může používat jednu optickou síť GPON ONU XG-PON ONU GPON ONU GPON ONU XG-PON ONU 1490nm 1310nm 1577nm WDM1r 1270nm 1555nm GPON OLT XG-PON OLT 1550 RF

23 Huawei jednička ve standardizaci ITU-T Q2 (XG-PON) Zpravodaj (Huawei) Dr. Frank Effenberger XG-PON standardizace G G G G.988 G Editor: FT/ATT/NTT Editor: ALU/Adtran Editor(HW) Dr. Luo Yuanqiu Editor(HW) Lin Wei Editor(HW) Dr. Frank Effenberger Huawei ALU Ericsson ZTE Podanénávrhy XG-PON Přijaté návrhy XG-PON Huawei má největší zastoupení vedoucích jednotlivých komisí Huawei více než 50% všech přijatých návrhů Page 23

24 Klíčové požadavky na NG-PON2 Použití stávající ODN Zpětná kompatibilita NG-PON2 Budoucnost

25 40G TWDM-PON byl vybrán jako hlavní řešení pro NG-PON2 FSAN/ITU-T Q2 FSAN 2012 April Bath meeting conclusion:

26 Klíčové vlastnosti 40G TWDM-PON systému 40G TWDM-PON je TDM-WDM hybridnípon, řešení nikoliv WDM-PON Podporuje koexistence všech třech generací PON na stejné ODN síti a jednoduchou evoluci: GPON, XG-PON a 40G TWDM-PON--ODN musí zůstat zachována co nejdéle Evoluce GPON a XG-PON: GPON XG-PON- 40G TWDM-PON Symetrický 40G TWDM-PON (4x symetrický XG-PON) bude nejspíš standardizován Klíčové technologie: DS: 4x10Gbps, US: 4x2.5Gbps Nebo DS: 4x10Gbps, US: 4x10Gpbs >=20km >=64 splt Zpětná kompatibilita

27 Huawei uvedl první40g TWDM-PON v září 2011 OA Power budget:38db Split:1:512@20km,1:128@40km,1:32@60km Souběh GPON a XG-PON ve stejné ODN,a podpora jednoduché evoluce na 40G TWDM-PON Page 28

28 WDM PON... Page 31

29 Huawei R&D pokrok in WDM-PON Začátek v roce : Uvedena nová verze prototypu 2009: V1 WDM-PON prototyp

30 Sumarizace 1. XG-PON je stabilní a přípraven pro masivní nasazení (v současností není požadavek od zákazníků) 2. XG-PON má zřejmé výhody v ochraně, interoperabilitě, standardizaci, efektivitě šířky pásma, popularitě a možnosti evoluce. 3. Průmysl vybral 40G TWDM-PON jako NG-PON2 řešení, a GPON XG- PON 40G TWDM-PON evoluce může pokračovat. Nemusíbýt tedy žádné obavy z budoucnosti 4. WDM-PON není standartizován, je zde stále hodně problémů spojených s komerčním nasazením 5. Huawei je spíčka ve vývoji 40G TWDM-PON a WDM-PON řešení.

31 Děkuji za pozornost
