1 SCIA.ESA PT Příručka pro snadné začátky se SCIA.ESA PT
2 2
3 VÍTEJTE... 6 PŘÍKLAD Cíl... 7 Spuštění programu... 7 Vytvoření a uložení projektu... 7 Vytvoření... 7 Uložení a otevření uloženého projektu... 8 Nabídka Hlavní strom... 9 Zadávání konstrukce... 9 Zadání prutů... 9 Uchopovací režimy kurzoru Nastavení pohledu Podpory Řez na prutu Zatížení Výpočet a síť Výsledky PŘÍKLAD Cíl Zadání kruhového prutu Geometrické operace s křivkami Ukázka geometrické operace s křivkami Opravy kruhového oblouku Geometrické operace Zatížení Výsledky PŘÍKLAD
4 Cíl Zatížení na průmět Kombinace zatěžovacích stavů Výsledky PŘÍKLAD Cíl Vložení vnitřních kloubů Vložení vnitřních kloubů Smazání vnitřních kloubů Připojený uzel Připojení prutů Odpojení prutů Parametry zobrazení Dokument
5 5
6 Vítejte Děkujeme vám, že jste si zvolili systém SCIA.ESA. SCIA Výukový manuál let společnosti SCIA SCIA.ESA PT je Windows NT/2000/XP software pro výpočty a dimenzování konstrukcí. Umožňuje řešení rozsáhlé oblasti úloh : od výpočtů jednoduchých nosníků přes analýzu rámů ke komplexnímu řešení rozsáhlých prostorových konstrukcí z oceli, betonu, dřeva a jakéhokoliv jiného materiálu Tento manuál popisuje na vzorových příkladech principy programu a představuje jeho základní funkce. Manuál je určen především pro začínající uživatele, ovšem i pokročilí v něm mohou najít některé nové triky", které mohou zefektivnit jejich práci. Pro vyhledání informací o určitém tématu, použijte : kartu Obsah v levém okně nápovědy nebo kartu Rejstřík v levém okně nápovědy nebo kartu Vyhledávat v levém okně nápovědy nebo Více informací o společnosti SCIA a jejích produktech naleznete na Pro připojení na internetové stránky společnosti je v programu k dispozici funkce Help > SCIA On-line. 6
7 Příklad 1 Cíl Na prvním příkladu jednoduché prutové konstrukci zatížené liniovým lichoběžníkovým zatížením a bodovými silami - budou vysvětleny zejména tyto úkony: vytvoření nového projektu zadávaní prutu a podpor, uchopovací body kurzoru, nastavení pohledu, řezy na prutu zadávání zatížení kontrola dat a výpočet výsledky Spuštění programu Zvolte jednu následujících možností: 1. Nabídka Start a. Klikněte na nabídku Start na hlavním panelu Windows. b. Zvolte Programy > SCIA ESA PT X.X * > SCIA ESA PT. 2. Zástupce na ploše a. Pokud byl zástupce vytvořen automaticky při instalaci, spusťte program dvojitým kliknutím na zástupce. b. Pokud nebyl vytvořen, vytvořte jej: Klikněte pravým tlačítkem myši na plochu > vyberte příkaz Nový > Zástupce > najděte na disku složku, do které byl systém na instalován > vyberte ESA.EXE > a potvrďte příkaz pro vytvoření zástupce. Poznámka: * X.X znamená číslo aktuální verze programu. Vytvoření a uložení projektu Vytvoření 1. Založte nový projekt a. buď z menu Soubor > Nový, b. nebo pomocí ikonky Nový ( ) z nástrojové lišty, c. a nebo pomocí klávesnice [Ctrl]+[N]. 2. Po otevření nového souboru se zobrazí dialog Data o projektu. Tento dialog se dá vždy znovu otevřít i ze stromové nabídky. 3. Zde zadejte: a. Základní data o projektu - Jméno, Part, Popis, Autor a Datum. b. Konstrukce vyberte typ konstrukce (Příhrada, Rám, Rošt, Deska, Stěna nebo Obecný). c. Materiál vyberte druh materiálu (Beton, Ocel, Dřevo, Ostatní). 7

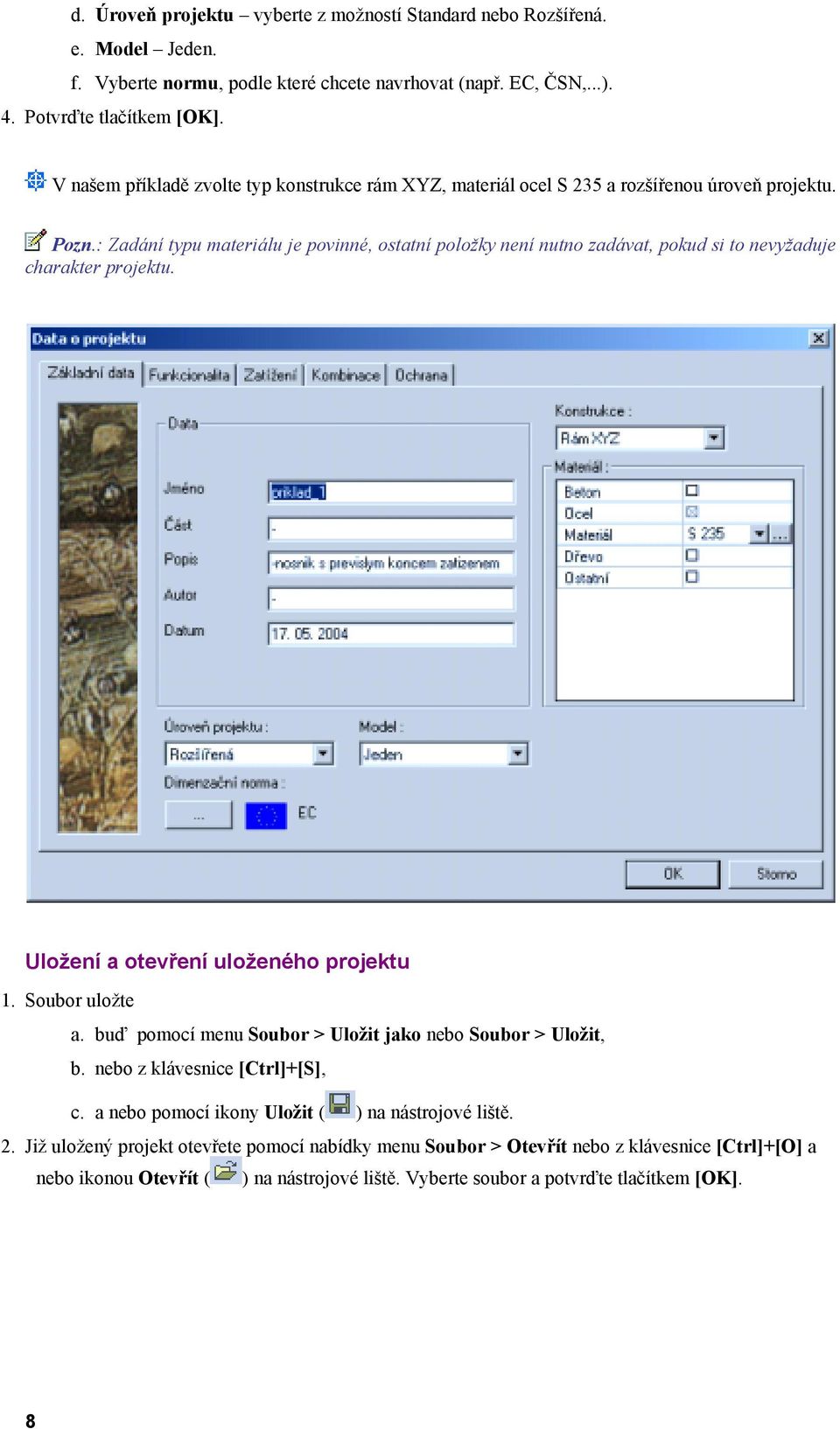

8 d. Úroveň projektu vyberte z možností Standard nebo Rozšířená. e. Model Jeden. f. Vyberte normu, podle které chcete navrhovat (např. EC, ČSN,...). 4. Potvrďte tlačítkem [OK]. V našem příkladě zvolte typ konstrukce rám XYZ, materiál ocel S 235 a rozšířenou úroveň projektu. Pozn.: Zadání typu materiálu je povinné, ostatní položky není nutno zadávat, pokud si to nevyžaduje charakter projektu. Uložení a otevření uloženého projektu 1. Soubor uložte a. buď pomocí menu Soubor > Uložit jako nebo Soubor > Uložit, b. nebo z klávesnice [Ctrl]+[S], c. a nebo pomocí ikony Uložit ( ) na nástrojové liště. 2. Již uložený projekt otevřete pomocí nabídky menu Soubor > Otevřít nebo z klávesnice [Ctrl]+[O] a nebo ikonou Otevřít ( ) na nástrojové liště. Vyberte soubor a potvrďte tlačítkem [OK]. 8
9 Nabídka Hlavní strom Okno nabídky Hlavní strom by mělo být v levé části obrazovky, pokud tam není, tak jej zapněte z menu Pohled > Nástrojové panely > Strom nabídek. Požadovaný servis z Hlavního stromu spustíte dvojitým kliknutím levého tlačítka myši. Položky z Hlavního stromu lze také spouštět z menu Strom. Zadávání konstrukce Zadání prutů 1. Pro zadávání konstrukce si otevřete, dvojitým kliknutím, servis Konstrukce z Hlavního stromu. 9
10 2. Požadovanou funkci (v tomto případě funkci Vodorovný prut) si spusťte dvojitým kliknutím levého tlačítka myši. Na obrazovce se objeví dialog Vodorovný prut. 3. V dialogu Vodorovný prut je nutné zejména zadat: a. Průřez, b. Směr, c. Délka, d. Bod vložení. 4. Otevřete dialog Průřezy tím, že v dialogu Vodorovný prut u položky Průřez kliknete na tlačítko se třemi tečky. 10
11 5. Tlačítkem [Nový] otevřete dialog Nový průřez a vyberte požadovaný průřez. Výběr potvrďte tlačítkem [Přidat]. 6. Ukončete dialog Nový průřez a dialog Průřezy tlačítkem [Zavřít]. Pozn.: Pokud máte nový projekt dialog Průřezy a dialog Nový průřez se otevřou automaticky. 7. Zadejte směr prutu osou, se kterou má být rovnoběžný. 8. Zadejte délku prutu, který chcete vkládat. 9. Zvolte zda Bod vložení má být začátek nebo konec prutu. 10. Potvrďte zvolené parametry v dialogu Vodorovný prut tlačítkem [OK]. 11. Prut vložte bodem vložení buď pomocí myši (kurzorem myši najeďte na místo kam jej chcete vložit a klikněte levým tlačítkem na myši) nebo zadáním souřadnic bodu do příkazové řádky (ve tvaru x y z). Pro ukončení zadávání prutů je potřeba stisknout [Esc]. V tomto příkladě zvolte válcovaný průřez IPE 200, směr osy X, délku 11 m pro první prut a 2 m pro druhý prut a bod vložení počátek. Výsledný zadaný pruty 11
12 Uchopovací režimy kurzoru Pro zdávání více prutů je vhodné použít uchopovací body. Dialog Nastavení uchopovacího režimu kurzoru se vyvolá: 1. kliknutím na tlačítko Úchop na stavovém řádku, který je vpravo dole. 2. kliknutím na tlačítko Úchop kurzoru ( ) na nástrojové liště nad příkazovou řádku. 3. přes funkci nabídky Nástroje > Úchop kurzoru. V dialogu uchopovacího režimu lze zvolit: Čárový rastr kurzor je svázán s vrcholy definovaného čárového rastru. Bodový rastr - kurzor je svázán s vrcholy definovaného bodového rastru. Pouze body na entitách v tomto případě je automaticky vypnut jak čárový, tak bodový rastr. S kurzorem lze svázat pouze body již existujících entit. Poloviny uchopovací body jsou ve středu délky entit. Koncové body / uzly uchopovací body jsou koncové body entit. Průniky uchopovací body jsou průniky entit. Kolmice uchopovací body jsou body ležící na kolmici k vybraným entitám. Tečny uchopovací body jsou body ležící na tangentě k vybranému oblouku. Středy oblouků uchopovací body jsou středy kruhů, popř.středy kruhových segmentů. Body na křivkách. Počet automaticky rozdělí vybranou entitu na N dílků a tím vygeneruje (N+1) bodů, s kterými je pak kurzor vázán. Body na křivkách v % délky automatické rozdělení entity na N dílků podle zadaného procenta Povrchové hrany kurzor myši se také chytá povrchových hran entit a ne pouze jejich střednic. Tato možnost je dostupná pouze v případě, že je zapnutá nějaká volba objektového uchopovacího režimu. Výběr uchopovacích bodů se potvrdí tlačítkem [OK]. V tomto případě nastavte rastr bodový a uchopovací režim Poloviny, Koncové body / uzly, Průsečíky. 12
13 Nastavení pohledu Nastavení pohledu je složeno ze dvou samostatných operací: určení směru pohledu (tj. z jaké strany je konstrukce prohlížena), určení vzdálenosti bodu pozorovatele od vlastní konstrukce. Nastavení pohledu lze provést: 1. Funkcí nabídky pro nastavení pohledu a. Pohled > ZOOM > Zoom + Přiblíží konstrukci. b. Pohled > ZOOM > Zoom Oddálí konstrukci. c. Pohled > ZOOM > Zoom oknem Vyžaduje zadání okna pro zvětšení konstrukce. d. Pohled > ZOOM > Zoom vše Celá konstrukce vyplní dostupnou plochu grafického okna. e. Pohled > ZOOM > Zoom vše pro výběr Všechny vybrané prvky konstrukce vyplní dostupnou plochu grafického okna. f. Pohled > Pohled > Pohled X Nastaví pohled na konstrukci ve směru kladné globální osy X. g. Pohled > Pohled > Pohled Y Nastaví pohled na konstrukci ve směru kladné globální osy Y. h. Pohled > Pohled > Pohled Z Nastaví pohled na konstrukci ve směru kladné globální osy Z. i. Pohled > Pohled > Pohled AXO Nastaví pohled na konstrukci ve směru daného vektorem (1,-1,1). 2. Pomocí nástrojové lišty Okno a. Pohled ve směru X b. Pohled ve směru Y c. Pohled ve směru Z d. Pohled ve směru AXO e. Zvětšit f. Zmenšit g. Zoom oknem h. Zoom vše i. Zoom vše - pro výběr 13
14 3. Kolečkem na liště grafického okna Každé grafické okno má tři kolečka, umístěná na svých lištách, s funkcemi: a. Zoom umístěno na spodní liště vlevo, přiblíží nebo oddálí konstrukci. b. Otočit horizontálně umístěno na spodní liště vpravo, otočí konstrukci kolem svislé osy obrazovky. c. Otočit vertikálně - umístěno na pravé liště, otočí konstrukci kolem vodorovné osy obrazovky. 4. Prostřednictvím myši: a. Přiblížení konstrukce stiskněte klávesy [Ctrl] + [Shift] + pravé tlačítko myši a pohybujte myší směrem nahoru. b. Oddálení konstrukce - stiskněte klávesy [Ctrl] + [Shift] + pravé tlačítko myši a pohybujte myší směrem dolů. c. Pootočení - stiskněte klávesu [Ctrl] + pravé tlačítko myši a pohybujte myší tak, aby jste dostali požadovaný směr pohledu. d. Posun - stiskněte klávesu [Shift] + pravé tlačítko myši a pohybujte myší tak, aby jste získali požadovanou polohu konstrukce na obrazovce. Podpory Podpory se vkládají do uzlu nebo přímo na prut pomocí servisu Konstrukce ve stromové nabídce pomocí dialogu Podpory v uzlu. 1. Otevřete servis Konstrukce > Podpory 2. Vyberte dle požadovaného typu podpory jednu z funkcí: a. V uzlu pro bodovou podporu umístěnou do uzlu. b. Na prutu pro bodovou podporu umístěnou v jakémkoli místě prutu. c. Liniová podpora na prutu pro liniovou podporu na prutu. 3. Spusťte požadovaný dialog, např. dialog Podpora v uzlu. 14
15 4. Nastavte požadovaný typ, úhel a působení podpory v jednotlivých směrech. a. Zvolte typ Standard nebo Sloup. b. Úhel zadává se ve tvaru R[osa][úhel]. c. Působení podpory v jednotlivých směrech Volný, Tuhý, Pružný. 5. Potvrďte tlačítkem [OK]. 6. Vyberte uzly, kde mají být zvolené podpory. 7. Potvrďte stisknutím [Esc]. V našem příkladě zvolte podpory standardní. U levé podpory nechte položku úhel prázdnou, působení podpory zvolte u Ry volné, v ostatních směrech tuhé a systém GSS. U pravé podpory zvolte úhel 30 ve směru osy Y a její působení ve směru osy Z tuhý a v ostatních směrech volné a systém LSS uzlu. Podpory v uzlu lze vkládat postupem rychlého zadání". Po otevření servisu Konstrukce se v horní části příkazové řádky objeví nová nástrojová lišta s ikonami podpor. Kliknutím na ikonku se vybere požadovaný typ podpory. Pokud je potřeba nastavit parametry podpor, tak to lze provést v Okně vlastností, které by mělo být v pravé části obrazovky. Pokud není zapnuté, tak jej lze zapnout stejným postupem, jako nabídku Hlavní strom. Vykreslení prutu se zadanými podporami 15
16 Řez na prutu Pokud chcete ve výsledku vykreslit hodnoty zatížení v řezech prutu musíte je zadat. 1. V servisu Konstrukce zvolte funkci Řez na prutu pro otevření dialogu. 2. V dialogu Řez na prut zadejte: a. Pozici x kde má být umístěn první řez. b. Zadání souřadnic jestli je pozice umístění zadaná absolutně nebo relativně. c. Počátek odkud se mají řezy umisťovat. d. Opakovat kolikrát se má řez opakovat. 3. Potvrďte [OK]. 4. Vyberte pruty, kde chcete mít řezy umístěny. 5. Výběr potvrďte [Esc]. V tomto příkladě vložte tři řezy a to absolutně od počátku ve vzdálenostech 4, 6 a 9 m. 16
17 Zatížení Zadávání zatěžovacích stavů: 1. Ve stromové nabídce vyberte servis Zatížení nebo spusťte z příkazu menu Strom > Zatížení. 2. Na obrazovce se objeví dialog Zatěžovací stavy. První zatěžovací stav se vytváří automaticky, pokud potřebujete další, tak jej nadefinujte pomocí tlačítka Nový. Zvolte: a. Jméno slouží pro jednoznačnou identifikaci. b. Popis zde mohou být doplňující informace o zatěžovacím stavu. c. Typ působení Stálé a Nahodilé. d. Typ zatížení u stálého zvolte buď Vlastní váha (působí pouze vlastní hmotnost konstrukce), Standard (definuje jakékoli zatížení) nebo Dotvarování (pro speciální výpočty), u nahodilého máte na výběr Statika (pro statické výpočty) nebo Dynamika (pro dynamické výpočty). e. Specifikace Standard (obecný statický zatěžovací stav), Teplota (pro teplotní zatížení), Zemětřesení (pro seizmické výpočty). f. Působení Dlouhý (pro nelineární výpočty deformací pro betonové konstrukce), Střední (pro posudky dřevěných konstrukcí), Krátký (přednastavený typ), Okamžitý (též pro posudky dřevěných konstrukcí) g. Vzorový zat. stav určuje, že editovaný stav je svázán s jiným stavem. 17
18 3. Nastavené zatěžovací stavy ukončete tlačítkem [Zavřít]. Pro tento příklad a zatěžovací stav LC1 nastavte parametry podle obrázku: 4. V servisu Zatížení spusťte, dvojitým kliknutím levého tlačítka myši, dialog požadovaného typu zatížení. V tomto případě dialog Spojité zatížení na prutu. 5. Zadejte: a. Jméno slouží k označení zatížení. b. Směr určuje základní směr působení zatížení. c. Typ zvolte Síla nebo Vlastní tíha. d. Úhel úhel pootočení zatížení ze základního směru, zadává se tvarem R[osa rotace][úhel]. e. Rozložení vyberte zatížení buď Rovnoměrné nebo Lichoběžník. f. Hodnota zadejte hodnoty zatížení. g. Systém zvolte souřadný systém, ve kterém bude zatížení zadáno. h. Poloha zda je zatížení zadáváno přímo na šikmý prut (Délka) nebo na jeho průmět (Průmět). i. Pozice x1,x2 určení polohy začátku a konce zatížení na prutu. j. Zadání souřadnice způsob zadání pozice zatížení (absolutně nebo relativně). k. Počátek - nastavení polohy počátku pro měření souřadnice pozice. 18
19 6. Potvrďte zadání tlačítkem [OK]. 7. Vyberte pruty na kterých má zadané zatížení být. 8. Výběr potvrďte stisknutím [Esc]. Parametry spojitého zatížení nastavte podle předchozího obrázku. Zadané zatížení na prutu 19
20 Výpočet a síť 1. Před zadáním výpočtu proveďte kontrolu geometrických dat funkcí Kontrola geometrických dat, a to a. buď pomocí stromové nabídky Výpočet síť > Kontrola geometrických dat, b. nebo ikonou Kontrola geometrických dat ( ) z nástrojové lišty, c. nebo z menu Strom > Výpočet síť > Kontrola geometrických dat. 2. Dialog Kontrola geometrických dat spusťte tlačítkem Spustit. 3. Spusťte výpočet a. z větve stromu Výpočet, síť > Výpočet, b. z menu Strom > Výpočet, síť > Výpočet. 4. Dialog pro výpočet potvrďte tlačítkem [OK]. 20
21 Výsledky Po provedení výpočtu se ve stromové struktuře objeví servis Výsledky. 1. Otevřete servis Výsledky buď položkou stromové nabídky Výsledky nebo z nabídky Strom > Výsledky a nebo ikonou Výsledky ( ) na nástrojové liště Projekt. 2. Zvolte jaké výsledky chcete: a. Vnitřní síly na prutech b. Deformace prutu c. Reakce d. Výslednice reakcí e. Výkaz materiálu f. Relativní deformace g. Protokol o výpočtu 3. K vybrané funkci se zobrazí okno Vlastnosti. 21
22 4. V okně Vlastnosti zvolte: a. Výběr vyberte zda chcete vykreslit vnitřní síly na všech prutech (zadejte Vše) nebo jen na některých (zadejte Vybrané). b. Typ zatížení zvolte jestli chcete zatěžovací stavy nebo kombinace c. Zatěžovací stavy zvolte zatěžovací stav, pro který chcete síly vykreslit d. Hodnoty zvolte veličinu, pro kterou chcete vykreslit výsledné hodnoty e. Systém zda vykreslené veličiny mají být v hlavním (globálním) systému a nebo v lokálním (LCS). f. Extrém - zvolte, kde chcete mít vykresleny hodnoty zvolených veličin. g. Řez zvolte, jak má být zvolená veličina vykreslena: i. Vše po celé délce prutu ii. Konce jen na koncích prutu a spojeno iii. Zadání pouze v zadaných řezech iv. Input+Ends v zadaných řezech a koncích 5. Pro vykreslení klikněte ve spodní části okna Vlastnosti na tlačítko Obnovit. Toto je potřeba provést vždy po jakékoli změně parametrů v okně Vlastnosti. Vnitřní síly (N, Vy, Vz, Mx, My, Mz) jsou vykresleny v hlavním (globálním) systému pro zatěžovací stav LC1 pro celou konstrukci po celé délce prutu a popsány v lokálních extrémech. 22
23 Příklad 2 Cíl V druhém příkladě se seznámíte s funkcemi Geometrických operací. Zadání kruhového prutu Vytvořte nový projekt a zadejte parametry prutu stejným postupem jako v příkladě 1. Pro vytvoření kruhového prutu si vyberte jeden z následujících postupů. Kruhová výseč lze vytvořit dvěma způsoby: 1. Buď zadat přímý prut a pak z menu pomocí funkce Geometrické operace s křivkami ( ) > Převod čáry na kruhovou výseč ( ) převést na kruhovou výseč: a. Zadejte přímý prut z bodu, kde má kruhová výseč začínat, do bodu, kde má kruhová výseč končit. b. Označte prut, který budete převádět na kruhovou výseč. (Lze jej též označit až po výběru funkce.) c. Pusťte z nástrojové lišty Geometrické operace funkci Geometrické operace s křivkami ( ) > Převod čáry na kruhovou výseč ( ). d. Zadejte bod vrcholu kruhové výseče. e. Potvrďte pomocí [Esc]. 2. Nebo pomocí funkce Obecný prut ze servisu Konstrukce. Po spuštění této funkce se v horní části příkazové řádky objeví nástrojová lišta, kde vyberete ikonu Nový kruhový oblouk ( počáteční, středový a koncový bod. ) a zadáte 23
24 Geometrické operace s křivkami Stejným způsobem lze zadat: parabolu funkcí Převod čáry na parabolickou výseč ( ) hyperbolu funkcí Převod čáry na bezierovu křivku ( ) nebo lze využít funkcí Převod křivky na čáru ( ) a Převod čáry na spline křivku ( ) a funkci Editování váhy pro bezierovu křivku ( ) Kruhovou výseč lze editovat pomocí těchto funkcí: Oprava poloměru oblouku ( ) Oprava navýšení oblouku ( ) Oprava úhlu kruhové výseče ( ) Tyto funkce se dají spouštět také z menu Opravy > Oprava křivky. Ukázka geometrické operace s křivkami Pokud jste omylem spustili špatnou funkci a zjistili jste to až po jejím provedení, tak zde máte návod jak to napravit. Změna kruhové výseče na parabolickou výseč: 1. Označte kruhovou výseč, kterou chcete změnit na parabolickou výseč. 2. Spusťte funkci Geometrické operace s křivkami ( ) > Převod křivky na čáru ( ). Získáte rovný prut: 3. Spusťte funkci Geometrické operace s křivkami ( ) > Převod čáry na parabolickou výseč ( ). 24
25 4. Zadejte bod vrcholu parabolické výseče. Výsledná parabolická výseč: Opravy kruhového oblouku Postup: 1. Označte kruhový oblouk, který chcete opravovat. 2. Spusťte funkci Geometrické operace s křivkami ( ) a zvolte způsob úpravy oblouku: a. Oprava poloměru oblouku ( ) V tomto případě změna poloměru ze 3 m na 4 m. 25
26 b. Oprava navýšení oblouku ( ) V tomto případě změna navýšení oblouku ze 3 m na 2 m. c. Oprava úhlu kruhové výseče ( ) V tomto případě změna úhlu ze 180 na
27 Geometrické operace Funkce z geometrických operací šetří čas a urychlují zadávání konstrukce. Spouští se buď z nástrojové lišty Geometrické operace pomocí ikon nebo z menu Opravy. Posun ( ) - posune vybrané entity vybraným bodem na zadané místo. Kopírovat ( ) - zkopíruje vybrané entity na zadaná místa. Vícenásobná kopie ( ) - zkopíruje vybrané entity, umožňuje kopírovat add data, pootočit kopie a propojit kopie ve vybraných uzlech. Otočení ( Měřítko ( Protažení ( Zrcadlit ( ) - pootočí vybrané entity kolem zadaného středu otáčení. ) - zvětší či zmenší vybrané entity v zadaném měřítku. ) - protáhne konstrukci v daném směru o zadanou délku. ) - zrcadlí vybrané entity podle zadané roviny. Ořez ( ) - ořízne prut k vybranému prutu nebo křivce. Napasovat ( ) - protáhne prut k vybranému prutu nebo křivce. Prodloužit o zadanou délku ( ) - protáhne prut v zadaném konci o danou délku. Rozdělení křivky v zadaných bodech ( ) - rozdělí prut na několik prutů v zadaných bodech. Spojit ( ) - spojí několik prutů v jediný prut. Rozdělit v průsečících ( ) - rozdělí pruty v jejich průsečících. Opačný směr ( ) - změní orientaci prutu (začátek a konec). Zatížení Vytvořte zatěžovací stav stejným postupem jako v předcházejícím příkladě. Zadejte dvě bodové síly, a to sílu F1 na konec prutu o velikosti -10 kn ve směru osy X a sílu F2 do jedné třetiny prutu o velikosti -30 kn ve směru osy Z. Zadané zatížení 27
28 Výsledky Výsledné vnitřní síly pro zadaný zatěžovací stav. Normálová síla Posouvající síla ve směru osy Z Moment kolem osy Y 28
29 Příklad 3 Cíl V tomto příkladě na této jednoduché prutové konstrukci se naučíte zadávat liniové zatížení na průmět a vytvářet kombinace zatěžovacích stavů. Zatížení na průmět Vytvořte nový projekt a zadejte konstrukci dle předchozího obrázku pomocí postupů v předchozích příkladech. 1. Ve stromové nabídce vyberte servis Zatížení nebo spusťte příkaz z menu Strom > Zatížení. 2. V dialogu Zatěžovací stavy nadefinujte zatěžovací stav. 3. V servisu Zatížení spusťte, dvojitým kliknutím levého tlačítka myši, dialog Spojité zatížení na prutu. 29
30 4. Zadejte: a. Jméno. b. Směr osa Z. c. Typ zvolte Síla. d. Úhel v tomto případě nezadávejte. e. Rozložení vyberte Rovnoměrné. f. Hodnota zadejte hodnotu, např g. Systém musíte zvolit GCS (globální souřadný systém). h. Poloha vyberte Průmět. i. Pozice x1,x2 zadejte 0 a 1. j. Zadání souřadnice způsob zadání pozice zatížení vyberte relativně. k. Počátek vyberte Od konce. 5. Potvrďte zadání tlačítkem [OK]. 6. Vyberte prut, na kterém má být zadané zatížení. 7. Výběr potvrďte stisknutím [Esc]. Pozn.: Pro LCS (lokální souřadný systém) nelze zadat zatížení na průmět. Zadané liniové zatížení na průmět 30
31 Kombinace zatěžovacích stavů Postup vytváření kombinace zatěžovacích stavů: 1. Pro otevření Správce kombinací zatěžovacích stavů zvolte jednu z možností: a. příkazem z menu Strom > Zat. stavy, kombinace > Kombinace b. použitím větve stromu Zat. stavy, kombinace > Kombinace 2. Klikněte na tlačítko [Nový]. 3. Otevře se editační dialog pro kombinace. Zadejte: a. název kombinace b. popis kombinace c. typ kombinace 31
32 4. Z výpisu zatěžovacích stavů vyberte stav, který chcete vložit do kombinace. 5. Zadejte koeficient pro vybraný stav. 6. Pro vložení vybraného stavu s daným součinitelem klikněte na tlačítko [Přidat]. 7. Opakujte kroky 4 až 6 pro všechny zatěžovací stavy, které chcete mít v kombinaci. Pak potvrďte tlačítkem [OK]. 8. Po nadefinování všech kombinací, zavřete Správce kombinací. Pozn.: Pokud definujete první kombinaci zatěžovacích stavů editační dialog pro kombinace se otevře automaticky. Výsledky Výsledná posouvající síla od liniového zatížení na průmět Výsledná posouvající síla od vlastní tíhy Výsledná posouvající síla kombinace liniového zatížení na průmět a zatížení od vlastní tíhy 32
33 Příklad 4 Cíl Na posledním příkladě (jednoduché příhradové konstrukci) bude vysvětleno: klouby na prutu přípojný uzel parametry zobrazení pro všechny entity vytvoření dokumentu. Vložení vnitřních kloubů Vložení vnitřních kloubů Vytvořte příhradovou konstrukci pomocí postupu z příkladu 1 a pomocí předchozího obrázku. Dále pokračujte podle následujících bodů. 1. V servisu Konstrukce vyberte funkci Klouby na prutu. Spustí se dialog. 2. V dialogu Klouby na prutu zvolte typ kloubu a pozici umístění (na začátek prutu, na konec prutu a nebo na oba konce prutu). 33
34 3. Vyberte pruty, na které mají být klouby umístěny. 4. Potvrďte výběr klávesou [Esc]. Lze je zadat i pomocí postupu rychlého zadání" stejně jako podpory. Z ikon v horní části příkazové řádky ( ). Pozn.: Vnitřní klouby musí být vloženy na (n-1) prutů sbíhajících se do uzlu, aby konstrukce byla stabilní. Konstrukce s vnitřními klouby Smazání vnitřních kloubů V případě, že jste vložily vnitřní kloub na prut, kde nemá být, postupujte takto: 1. Označte kloub, který potřebujete smazat. 2. Po té použijte buď a. tlačítko [Delete] z klávesnice b. nebo z menu Opravy > Smazat. 3. Potvrďte tlačítkem [OK]. Připojený uzel Připojení prutů 1. Lze je vložit na prut a pak k němu připojit druhý prut. a. Spusťte funkci Uzly na prutu ze servisu Konstrukce. b. Vyberte prut, na který chcete uzel vložit. c. Vyberte bod na prutu, kde chcete mít přípojný uzel. d. Potvrďte klávesou [Esc]. 2. Nebo nejprve zadat pruty a pak je spojit přípojným uzlem. a. Zvolte v nástrojové liště ikonku Připojit uzly k prutům ( ). b. Pokud chcete připojit všechny, které lze připojit stiskněte tlačítko [Ano]. Pokud chcete připojit jen některé zvolte tlačítko [Ne]. 34
35 c. Vyberte uzly a pruty, které chcete připojit. d. Výběr ukončete [Esc]. Jedním zde popsaným způsobem připojte nepřipojené pruty konstrukce. Pozn.: Při spuštění Kontroly geometrických dat se nepřipojené pruty automaticky připojují. Odpojení prutů 1. Odpojit přípojný uzel lze buď pomocí ikony Odpojení připojených uzlů ( ) z nástrojové lišty. a. Spusťte funkci Odpojení připojených uzlů ( ). b. Vyberte všechny uzly, které chcete odpojit. c. Výběr potvrďte [Esc]. 2. Nebo odpojovat jednotlivé uzly v okně Vlastnosti. a. Vyberte uzly, které chcete odpojit. b. V okně Vlastnosti u položky Připojený uzel stiskněte tlačítko a zvolte odpojit. 35
36 Parametry zobrazení K zjištění jména prutu, uzlu či podpory nebo k zjištění velikosti zatížení slouží Parametry zobrazení, které se dají vyvolat: 1. ikonou Parametry zobrazení pro všechny entity ( ) umístěnou v dolní části grafického okna 2. pravým tlačítkem myši a z menu vybrat Parametry zobrazení pro všechny entity. Pozn.: Pokud máte nějakou entitu vybranou, objeví se v menu získaném stiskem pravého tlačítka myši položka Parametry zobrazení pro výběr, pomocí které nastavíte parametry pouze pro vybrané entity. Parametry zobrazení obsahují tři záložky: 1. Entity V této záložce se nastavuje vzhled konstrukce, přídavných dat, grafu výsledků, modelu, zatížení a sítě. 36
37 2. Popisy Zde se nastavuje jaká data mají být zobrazena u prutů, uzlů, zatížení, vzpěrné délky, sítě a modelu. 3. Pohledy Zde lze nastavit základní zobrazovací nástroje. 37
38 Zaškrtněte v záložce Entity Model -Výpočtová data a Zatížení Zobrazit, v záložce Popisy Pruty Popis a Jméno, Uzly Popis a Jméno. Dokument Dokument umožňuje vytvářet výstupní dokumenty, které mohou obsahovat: jednotlivé tabulky vložené tabulky obrázky uživatelské komentáře připojené externí soubory apod. Vytváření dokumentu: 1. Otevřete okno dokumentu a. buď v nabídce stromu spuštěním příkazu Dokument b. nebo na panelu nástrojů Projekt klikněte na ikonu Dokument ( ). Otevře se okno dokument a v okně stromu se zobrazí strom dokumentu. 2. Otevřete okno Nová položka dokumentu pomocí tlačítka [Nový], které je ve spodní části stromu dokumentu. Vybrané položky přidejte do stromu dokumentu tlačítkem [Přidat]. Po přidání poslední položky toto okno zavřete tlačítkem [Zavřít]. 38
39 Nebo můžete nové položky do dokumentu vkládat přímo z grafického okna: a. Vyberte požadované entity, pro které chcete vložit tabulku do dokumentu. b. Spusťte příkaz Vložit tabulky do dokumentu pomocí menu Soubor > Alfanumerický výstup > Vložit tabulky do dokumentu nebo ikonou Alfanumerický výstup ( panelu nástrojů Projekt. 3. Obrázky vložte jednou z možností: a. Pomocí ikony Tisk obrázku ( ) z nástrojové lišty Projekt. b. Soubor > Grafický výstup > Vložit obrázek do dokumentu. Objeví se dialog, kde si obrázek můžete pojmenovat, zvolit velikost a způsob jakým má být vložen. Tento dialog potvrďte tlačítkem [OK]. 4. Chcete li doplnit vlastním komentářem: {bmct obrdok.bmp} a. Zvolte v dialogu Nová položka dokumentu Výchozí > Textový řádek. b. Ve stromě dokumentu vyberte položku Textového řádku. Jeho vlastnosti se zobrazí v okně Vlastnosti, kde klikněte na tlačítko se třemi tečkami u položky Upravit text a vyplňte editační dialog. ) na c. Potvrďte tlačítkem [OK]. 5. Pokud potřebujete, aby něco začínalo na nové stránce, vložte zalomení stránky následujícím postupem: a. V dialogu Nová položka dokumentu zvolte Výchozí > Konec stránky. b. Potvrďte tlačítkem [Přidat] a zavřete dialog. 6. Pokud chcete mít položky vnořeny do sebe nebo seřazeny v jiném pořadí než v jakém jste je vkládali, čtete následující řádky: a. Vyberte položku, kterou chcete přemístit. b. Stiskněte [Ctrl] + [ ] pro posun nahoru, [Ctrl] + [ ] pro posun dolů. Nebo stiskněte na položce, kterou chcete přemisťovat, pravé tlačítko myši a z menu si vyberte, kam ji chcete přesunout. Nebo pomocí levého tlačítka myši uchopte položku a kurzorem ji přesuňte na místo, kde ji chcete mít. 39
40 Strom dokumentu před vnořením položek Strom dokumentu při vnořování položek Strom dokumentu po vnoření položek 40
41 Ukázka dokumentu 41
