D. DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ

Transkript

1 D. DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ (REVIZE K TENDROVÉ DOKUMENTACI LEDEN 2015) REVIZE Zpracovala Ing. arch. Věra Junová - stavební část leden 2015

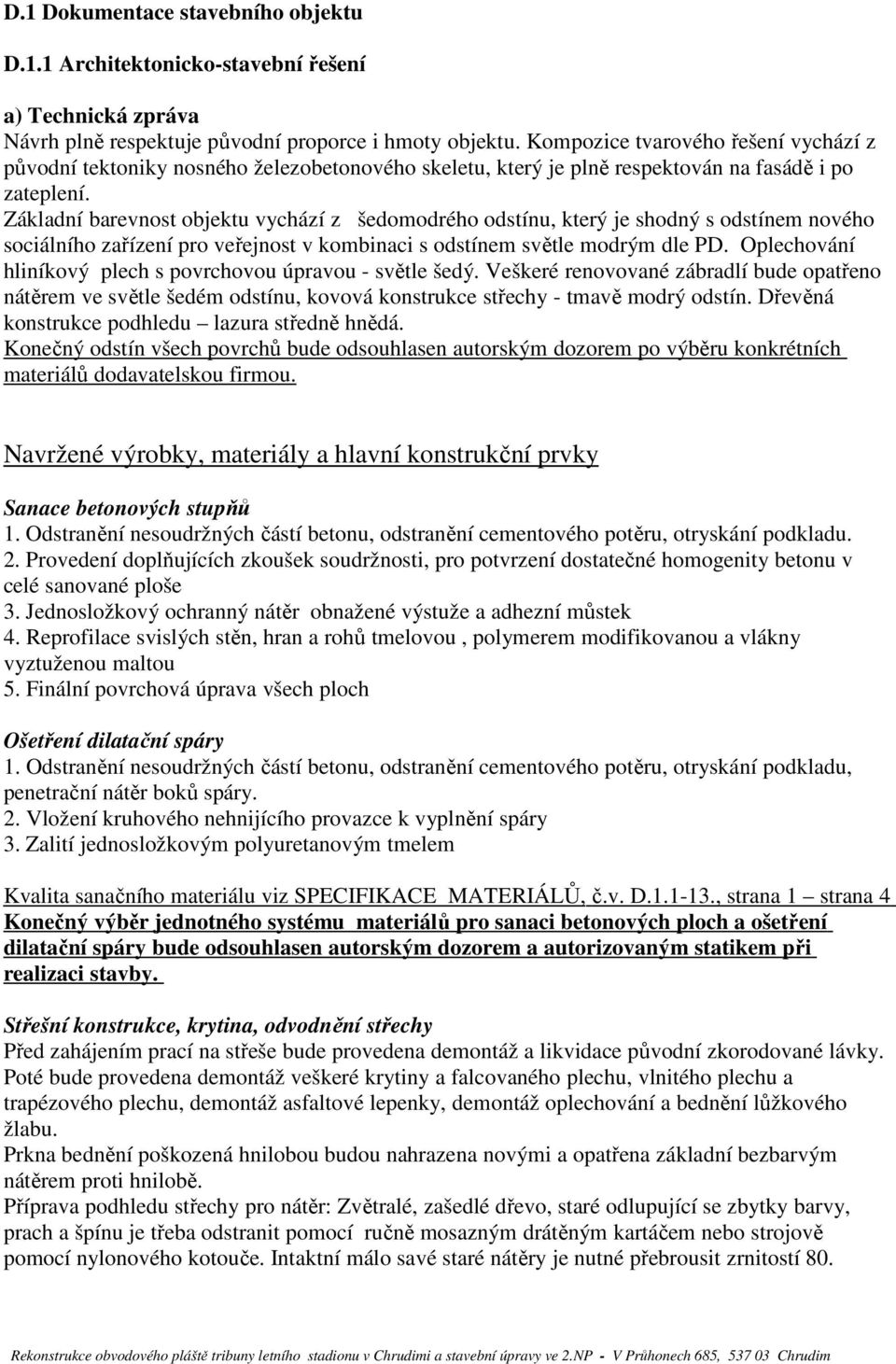

2 D.1 Dokumentace stavebního objektu D.1.1 Architektonicko-stavební řešení a) Technická zpráva Návrh plně respektuje původní proporce i hmoty objektu. Kompozice tvarového řešení vychází z původní tektoniky nosného železobetonového skeletu, který je plně respektován na fasádě i po zateplení. Základní barevnost objektu vychází z šedomodrého odstínu, který je shodný s odstínem nového sociálního zařízení pro veřejnost v kombinaci s odstínem světle modrým dle PD. Oplechování hliníkový plech s povrchovou úpravou - světle šedý. Veškeré renovované zábradlí bude opatřeno nátěrem ve světle šedém odstínu, kovová konstrukce střechy - tmavě modrý odstín. Dřevěná konstrukce podhledu lazura středně hnědá. Konečný odstín všech povrchů bude odsouhlasen autorským dozorem po výběru konkrétních materiálů dodavatelskou firmou. Navržené výrobky, materiály a hlavní konstrukční prvky Sanace betonových stupňů 1. Odstranění nesoudržných částí betonu, odstranění cementového potěru, otryskání podkladu. 2. Provedení doplňujících zkoušek soudržnosti, pro potvrzení dostatečné homogenity betonu v celé sanované ploše 3. Jednosložkový ochranný nátěr obnažené výstuže a adhezní můstek 4. Reprofilace svislých stěn, hran a rohů tmelovou, polymerem modifikovanou a vlákny vyztuženou maltou 5. Finální povrchová úprava všech ploch Ošetření dilatační spáry 1. Odstranění nesoudržných částí betonu, odstranění cementového potěru, otryskání podkladu, penetrační nátěr boků spáry. 2. Vložení kruhového nehnijícího provazce k vyplnění spáry 3. Zalití jednosložkovým polyuretanovým tmelem Kvalita sanačního materiálu viz SPECIFIKACE MATERIÁLŮ, č.v. D , strana 1 strana 4 Konečný výběr jednotného systému materiálů pro sanaci betonových ploch a ošetření dilatační spáry bude odsouhlasen autorským dozorem a autorizovaným statikem při realizaci stavby. Střešní konstrukce, krytina, odvodnění střechy Před zahájením prací na střeše bude provedena demontáž a likvidace původní zkorodované lávky. Poté bude provedena demontáž veškeré krytiny a falcovaného plechu, vlnitého plechu a trapézového plechu, demontáž asfaltové lepenky, demontáž oplechování a bednění lůžkového žlabu. Prkna bednění poškozená hnilobou budou nahrazena novými a opatřena základní bezbarvým nátěrem proti hnilobě. Příprava podhledu střechy pro nátěr: Zvětralé, zašedlé dřevo, staré odlupující se zbytky barvy, prach a špínu je třeba odstranit pomocí ručně mosazným drátěným kartáčem nebo strojově pomocí nylonového kotouče. Intaktní málo savé staré nátěry je nutné přebrousit zrnitostí 80.

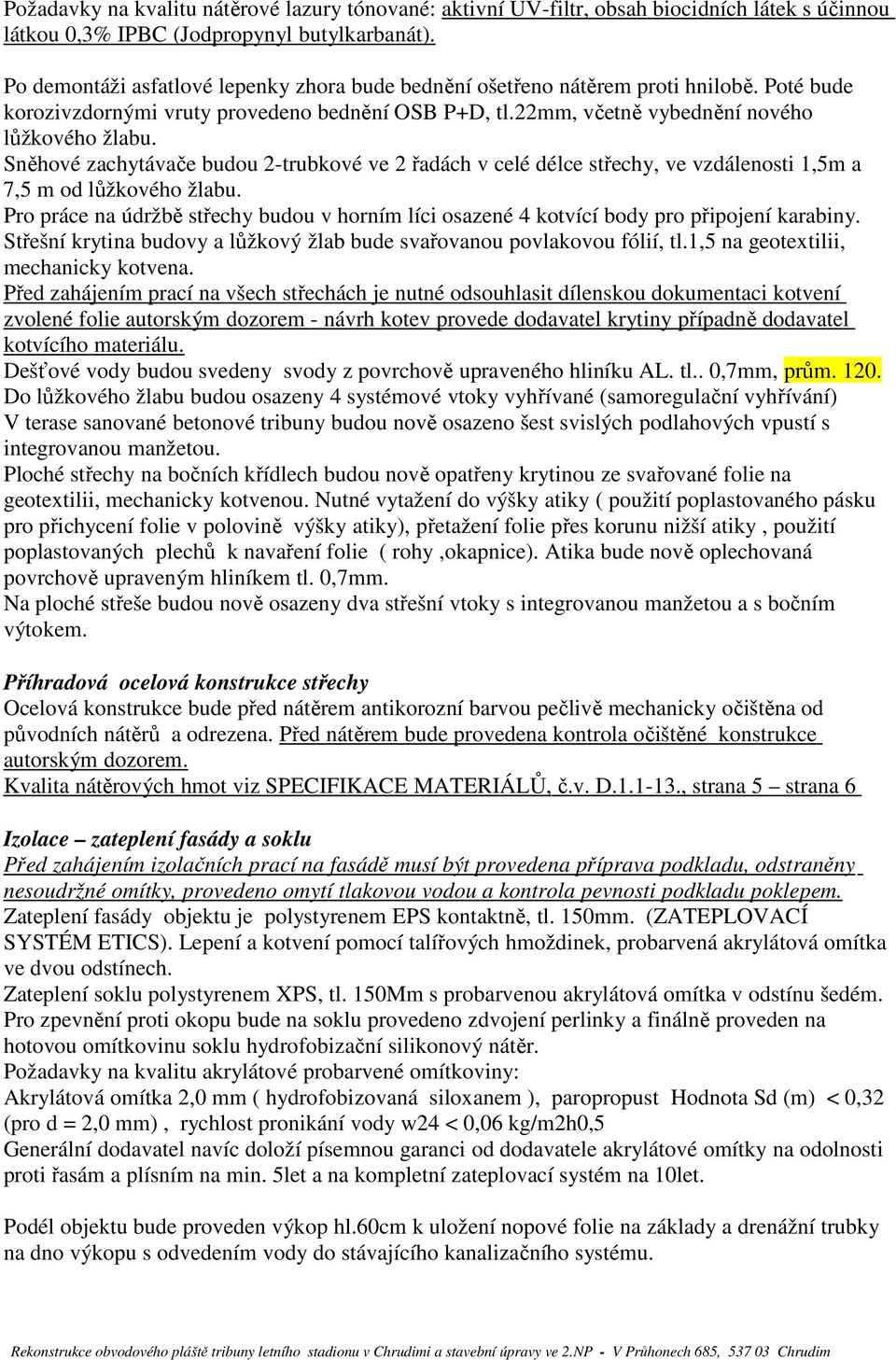

3 Požadavky na kvalitu nátěrové lazury tónované: aktivní UV-filtr, obsah biocidních látek s účinnou látkou 0,3% IPBC (Jodpropynyl butylkarbanát). Po demontáži asfatlové lepenky zhora bude bednění ošetřeno nátěrem proti hnilobě. Poté bude korozivzdornými vruty provedeno bednění OSB P+D, tl.22mm, včetně vybednění nového lůžkového žlabu. Sněhové zachytávače budou 2-trubkové ve 2 řadách v celé délce střechy, ve vzdálenosti 1,5m a 7,5 m od lůžkového žlabu. Pro práce na údržbě střechy budou v horním líci osazené 4 kotvící body pro připojení karabiny. Střešní krytina budovy a lůžkový žlab bude svařovanou povlakovou fólií, tl.1,5 na geotextilii, mechanicky kotvena. Před zahájením prací na všech střechách je nutné odsouhlasit dílenskou dokumentaci kotvení zvolené folie autorským dozorem - návrh kotev provede dodavatel krytiny případně dodavatel kotvícího materiálu. Dešťové vody budou svedeny svody z povrchově upraveného hliníku AL. tl.. 0,7mm, prům Do lůžkového žlabu budou osazeny 4 systémové vtoky vyhřívané (samoregulační vyhřívání) V terase sanované betonové tribuny budou nově osazeno šest svislých podlahových vpustí s integrovanou manžetou. Ploché střechy na bočních křídlech budou nově opatřeny krytinou ze svařované folie na geotextilii, mechanicky kotvenou. Nutné vytažení do výšky atiky ( použití poplastovaného pásku pro přichycení folie v polovině výšky atiky), přetažení folie přes korunu nižší atiky, použití poplastovaných plechů k navaření folie ( rohy,okapnice). Atika bude nově oplechovaná povrchově upraveným hliníkem tl. 0,7mm. Na ploché střeše budou nově osazeny dva střešní vtoky s integrovanou manžetou a s bočním výtokem. Příhradová ocelová konstrukce střechy Ocelová konstrukce bude před nátěrem antikorozní barvou pečlivě mechanicky očištěna od původních nátěrů a odrezena. Před nátěrem bude provedena kontrola očištěné konstrukce autorským dozorem. Kvalita nátěrových hmot viz SPECIFIKACE MATERIÁLŮ, č.v. D , strana 5 strana 6 Izolace zateplení fasády a soklu Před zahájením izolačních prací na fasádě musí být provedena příprava podkladu, odstraněny nesoudržné omítky, provedeno omytí tlakovou vodou a kontrola pevnosti podkladu poklepem. Zateplení fasády objektu je polystyrenem EPS kontaktně, tl. 150mm. (ZATEPLOVACÍ SYSTÉM ETICS). Lepení a kotvení pomocí talířových hmoždinek, probarvená akrylátová omítka ve dvou odstínech. Zateplení soklu polystyrenem XPS, tl. 150Mm s probarvenou akrylátová omítka v odstínu šedém. Pro zpevnění proti okopu bude na soklu provedeno zdvojení perlinky a finálně proveden na hotovou omítkovinu soklu hydrofobizační silikonový nátěr. Požadavky na kvalitu akrylátové probarvené omítkoviny: Akrylátová omítka 2,0 mm ( hydrofobizovaná siloxanem ), paropropust Hodnota Sd (m) < 0,32 (pro d = 2,0 mm), rychlost pronikání vody w24 < 0,06 kg/m2h0,5 Generální dodavatel navíc doloží písemnou garanci od dodavatele akrylátové omítky na odolnosti proti řasám a plísním na min. 5let a na kompletní zateplovací systém na 10let. Podél objektu bude proveden výkop hl.60cm k uložení nopové folie na základy a drenážní trubky na dno výkopu s odvedením vody do stávajícího kanalizačního systému.

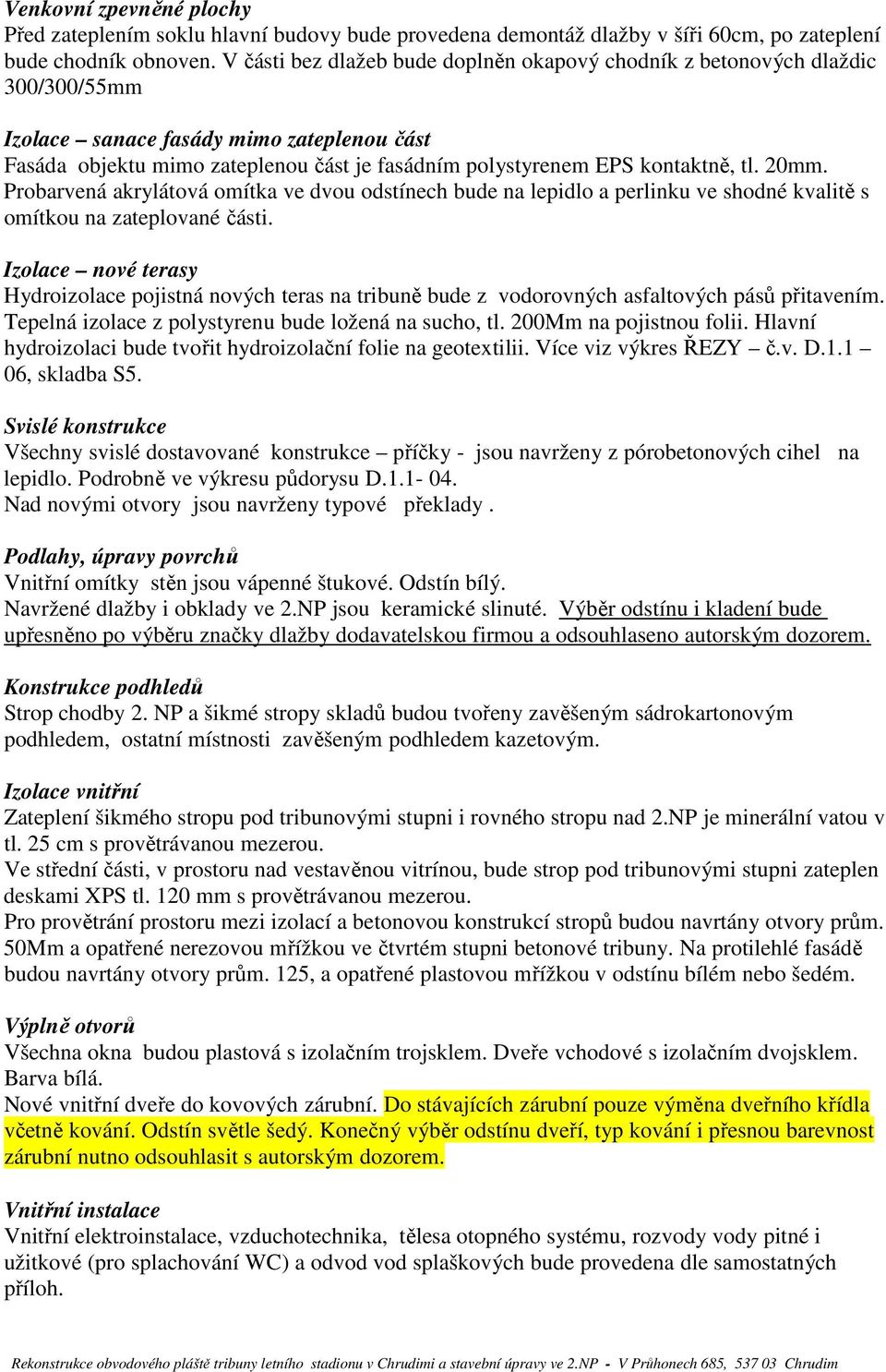

4 Venkovní zpevněné plochy Před zateplením soklu hlavní budovy bude provedena demontáž dlažby v šíři 60cm, po zateplení bude chodník obnoven. V části bez dlažeb bude doplněn okapový chodník z betonových dlaždic 300/300/55mm Izolace sanace fasády mimo zateplenou část Fasáda objektu mimo zateplenou část je fasádním polystyrenem EPS kontaktně, tl. 20mm. Probarvená akrylátová omítka ve dvou odstínech bude na lepidlo a perlinku ve shodné kvalitě s omítkou na zateplované části. Izolace nové terasy Hydroizolace pojistná nových teras na tribuně bude z vodorovných asfaltových pásů přitavením. Tepelná izolace z polystyrenu bude ložená na sucho, tl. 200Mm na pojistnou folii. Hlavní hydroizolaci bude tvořit hydroizolační folie na geotextilii. Více viz výkres ŘEZY č.v. D , skladba S5. Svislé konstrukce Všechny svislé dostavované konstrukce příčky - jsou navrženy z pórobetonových cihel na lepidlo. Podrobně ve výkresu půdorysu D Nad novými otvory jsou navrženy typové překlady. Podlahy, úpravy povrchů Vnitřní omítky stěn jsou vápenné štukové. Odstín bílý. Navržené dlažby i obklady ve 2.NP jsou keramické slinuté. Výběr odstínu i kladení bude upřesněno po výběru značky dlažby dodavatelskou firmou a odsouhlaseno autorským dozorem. Konstrukce podhledů Strop chodby 2. NP a šikmé stropy skladů budou tvořeny zavěšeným sádrokartonovým podhledem, ostatní místnosti zavěšeným podhledem kazetovým. Izolace vnitřní Zateplení šikmého stropu pod tribunovými stupni i rovného stropu nad 2.NP je minerální vatou v tl. 25 cm s provětrávanou mezerou. Ve střední části, v prostoru nad vestavěnou vitrínou, bude strop pod tribunovými stupni zateplen deskami XPS tl. 120 mm s provětrávanou mezerou. Pro provětrání prostoru mezi izolací a betonovou konstrukcí stropů budou navrtány otvory prům. 50Mm a opatřené nerezovou mřížkou ve čtvrtém stupni betonové tribuny. Na protilehlé fasádě budou navrtány otvory prům. 125, a opatřené plastovou mřížkou v odstínu bílém nebo šedém. Výplně otvorů Všechna okna budou plastová s izolačním trojsklem. Dveře vchodové s izolačním dvojsklem. Barva bílá. Nové vnitřní dveře do kovových zárubní. Do stávajících zárubní pouze výměna dveřního křídla včetně kování. Odstín světle šedý. Konečný výběr odstínu dveří, typ kování i přesnou barevnost zárubní nutno odsouhlasit s autorským dozorem. Vnitřní instalace Vnitřní elektroinstalace, vzduchotechnika, tělesa otopného systému, rozvody vody pitné i užitkové (pro splachování WC) a odvod vod splaškových bude provedena dle samostatných příloh.

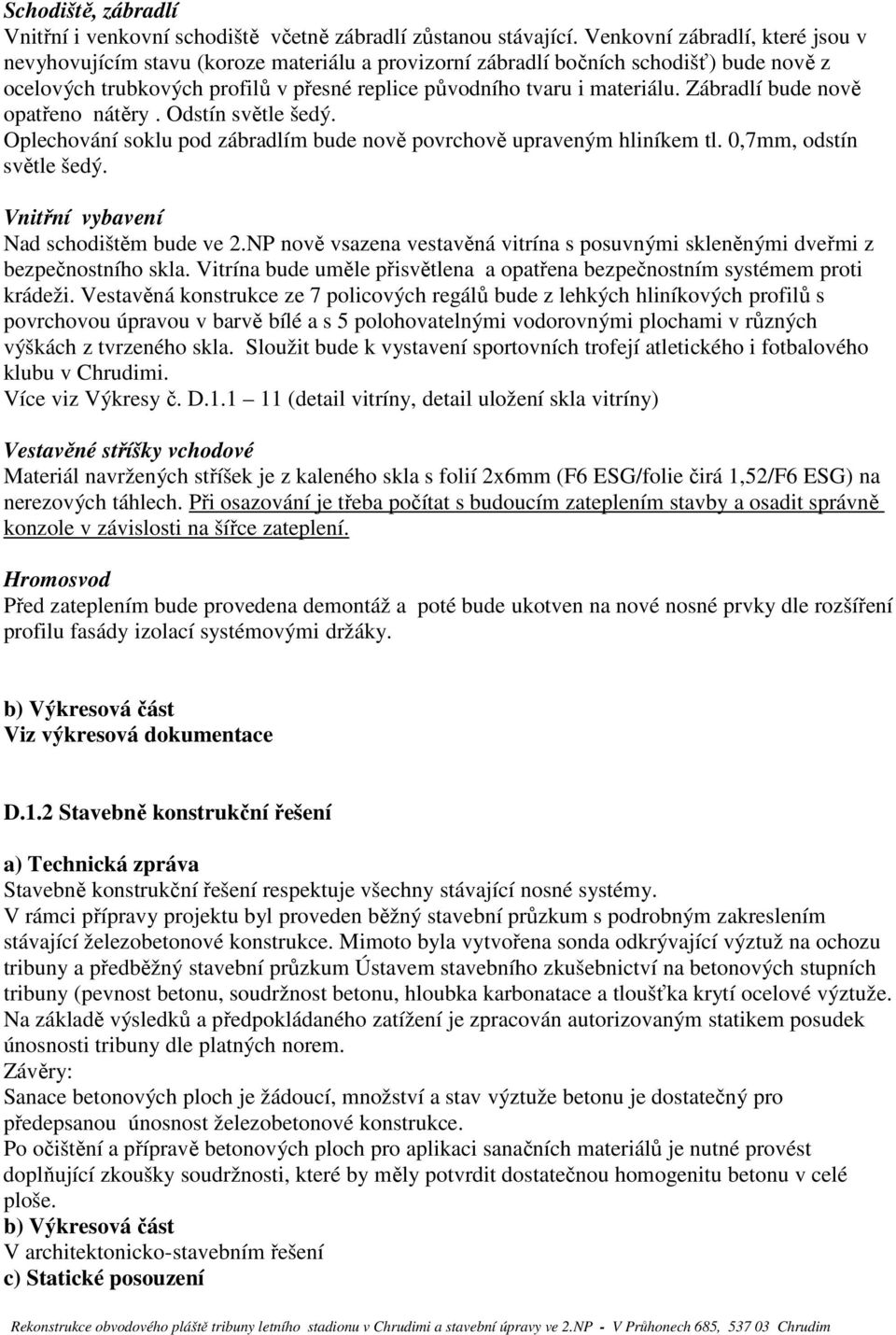

5 Schodiště, zábradlí Vnitřní i venkovní schodiště včetně zábradlí zůstanou stávající. Venkovní zábradlí, které jsou v nevyhovujícím stavu (koroze materiálu a provizorní zábradlí bočních schodišť) bude nově z ocelových trubkových profilů v přesné replice původního tvaru i materiálu. Zábradlí bude nově opatřeno nátěry. Odstín světle šedý. Oplechování soklu pod zábradlím bude nově povrchově upraveným hliníkem tl. 0,7mm, odstín světle šedý. Vnitřní vybavení Nad schodištěm bude ve 2.NP nově vsazena vestavěná vitrína s posuvnými skleněnými dveřmi z bezpečnostního skla. Vitrína bude uměle přisvětlena a opatřena bezpečnostním systémem proti krádeži. Vestavěná konstrukce ze 7 policových regálů bude z lehkých hliníkových profilů s povrchovou úpravou v barvě bílé a s 5 polohovatelnými vodorovnými plochami v různých výškách z tvrzeného skla. Sloužit bude k vystavení sportovních trofejí atletického i fotbalového klubu v Chrudimi. Více viz Výkresy č. D (detail vitríny, detail uložení skla vitríny) Vestavěné stříšky vchodové Materiál navržených stříšek je z kaleného skla s folií 2x6mm (F6 ESG/folie čirá 1,52/F6 ESG) na nerezových táhlech. Při osazování je třeba počítat s budoucím zateplením stavby a osadit správně konzole v závislosti na šířce zateplení. Hromosvod Před zateplením bude provedena demontáž a poté bude ukotven na nové nosné prvky dle rozšíření profilu fasády izolací systémovými držáky. b) Výkresová část Viz výkresová dokumentace D.1.2 Stavebně konstrukční řešení a) Technická zpráva Stavebně konstrukční řešení respektuje všechny stávající nosné systémy. V rámci přípravy projektu byl proveden běžný stavební průzkum s podrobným zakreslením stávající železobetonové konstrukce. Mimoto byla vytvořena sonda odkrývající výztuž na ochozu tribuny a předběžný stavební průzkum Ústavem stavebního zkušebnictví na betonových stupních tribuny (pevnost betonu, soudržnost betonu, hloubka karbonatace a tloušťka krytí ocelové výztuže. Na základě výsledků a předpokládaného zatížení je zpracován autorizovaným statikem posudek únosnosti tribuny dle platných norem. Závěry: Sanace betonových ploch je žádoucí, množství a stav výztuže betonu je dostatečný pro předepsanou únosnost železobetonové konstrukce. Po očištění a přípravě betonových ploch pro aplikaci sanačních materiálů je nutné provést doplňující zkoušky soudržnosti, které by měly potvrdit dostatečnou homogenitu betonu v celé ploše. b) Výkresová část V architektonicko-stavebním řešení c) Statické posouzení

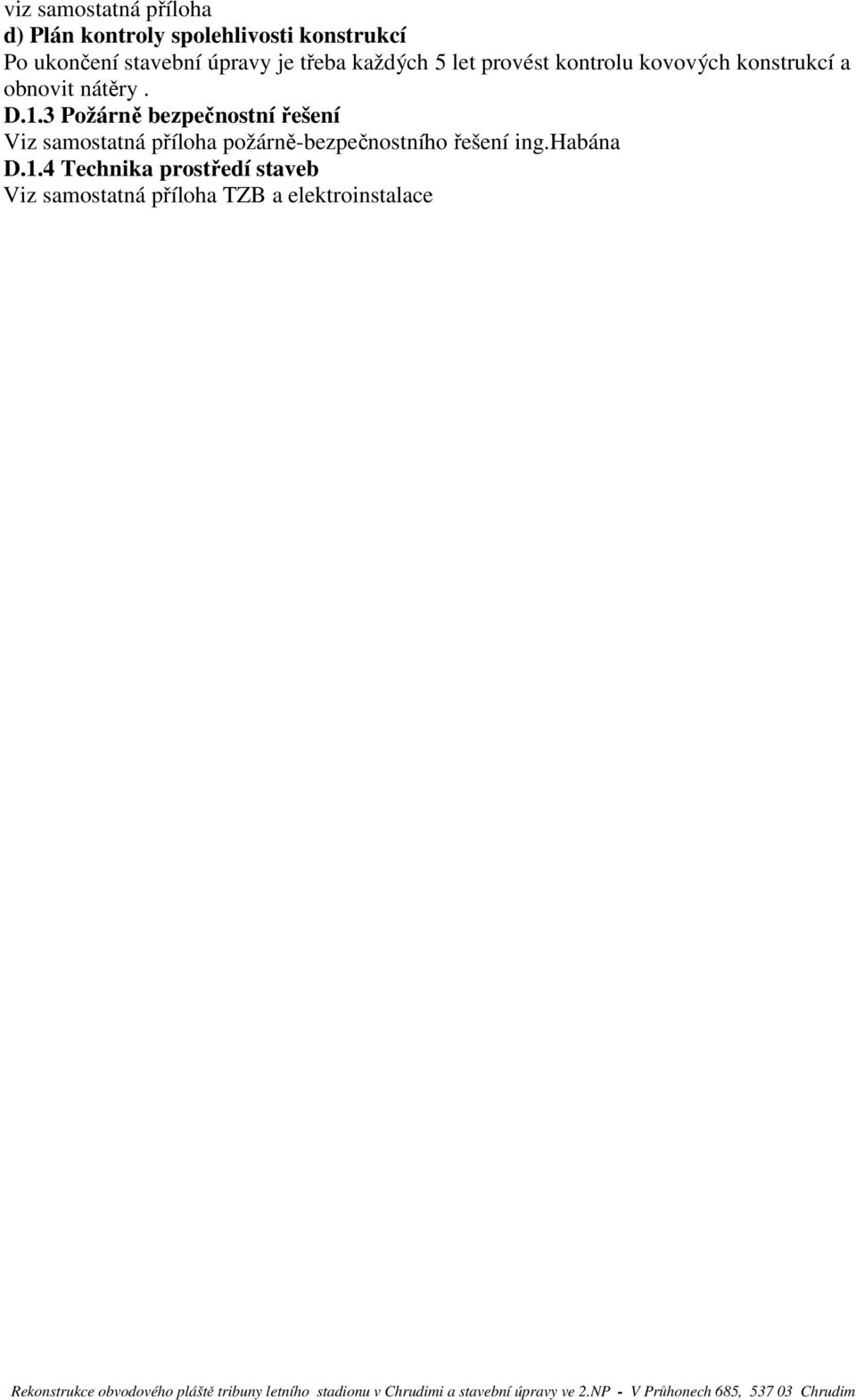

6 viz samostatná příloha d) Plán kontroly spolehlivosti konstrukcí Po ukončení stavební úpravy je třeba každých 5 let provést kontrolu kovových konstrukcí a obnovit nátěry. D.1.3 Požárně bezpečnostní řešení Viz samostatná příloha požárně-bezpečnostního řešení ing.habána D.1.4 Technika prostředí staveb Viz samostatná příloha TZB a elektroinstalace
