GSM alarm SW-8388x Technické parametry: GSM frekvence: Maximální proud: AV výstupní impedance: AV výstupní napětí: TV režim: Vnitřní kamera: Vyhodnocení pohybu: Detekce externího PIR: Detekce

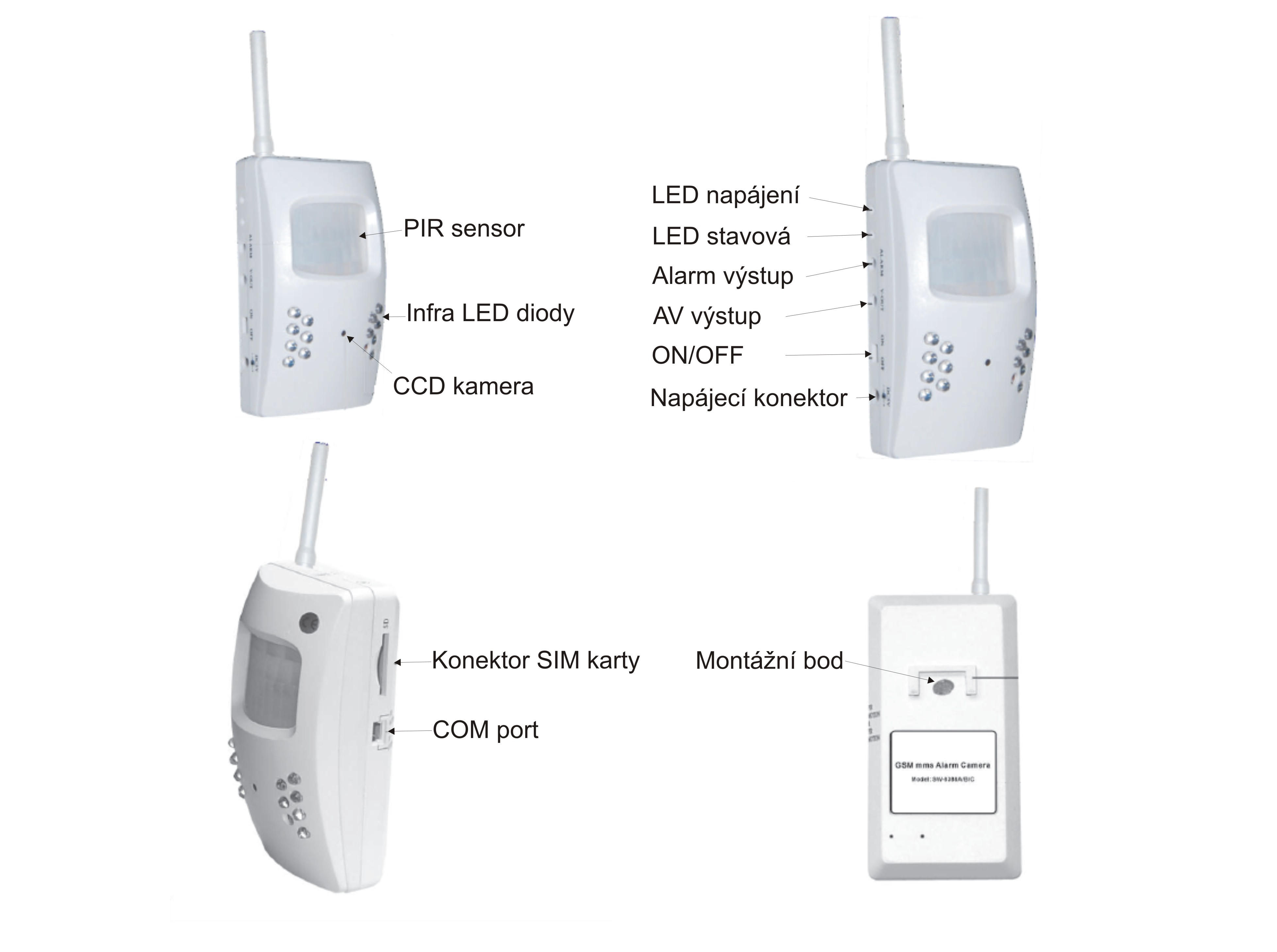

1 GSM alarm SW-8388x Technické parametry: GSM frekvence: Maximální proud: AV výstupní impedance: AV výstupní napětí: TV režim: Vnitřní kamera: Vyhodnocení pohybu: Detekce externího PIR: Detekce interního PIR Zorný úhel: JPEG rozlišení: Horizontální rozlišení: Bezdrátové ovládání a sensory: Li-ion baterie: Provozní teplota: Provozní vlhkost: AC adaptér: Infra přisvícení: Infra vlnová délka: 850,900,1800,1900 MHz mA 75ohm 1V š-š PAL/NTSC SONY 1/3 CCD Změna v obraze a PIR sensor max 8m max 3m 60 stupňů 320*240/640*480 pixelů 420 TV řádků 433MHz 1300mAh -20 C až +55 C 10-90%, nekondenzující AC/ V,50-60Hz, DC5V, 1.5A 5-8m 850nm Dodávané příslušenství: MMS alarm Napájecí adaptér Uživatelský manuál Anténa Dálkový ovladač(klíčenka) Dveřní sensor Popis zařízení: 2x Siréna AV kabel Redukce CINCH-BNC Bezdrátový PIR sensor USB kabel PC software

2 Uvedení do provozu: 1.) Vložte SIM kartu s aktivovanou službou MMS a vypnutou kontrolou PIN kódu 2.) Připojte napájecí adaptér a zapněte napájení alarmu přepínačem ON/OFF. Červená LED se rozsvítí, alarm 2x dlouze zapíská. Během následujících 15 sekund máte možnost spárovat alarm s bezdrátovýmí ovladači, externím PIR sensorem, nebo dveřním sensorem. Párování se provádí následujícím způsobem: - Pro ovladače: stiskněte libovolné tlačítko ovladače, alarm odpoví zapískáním - Pro dveřní sensor: do sensoru vložte baterii, poté k němu přibližte magnet a opět oddalte Pokud proběhlo spárování alarm zapíská. - Pro externí PIR sensor: zapněte PIR sensor, alarm odpoví zapískáním 4.) Alarm 3x dlouze pískne zhruba za 60 sekund od jeho zapnutí, což znamená, že je připraven k použití. Zelená LED problikává v intervalu 3s. Pokud nezazní 3x dlouhé písknutía zelená LED nebliká, znamená to, že nelze nalézt GSM síť. V takovém případě vypněte napájení, zkontrolujte vložení SIM karty a znovu zapněte napájení. 5.) V neaktivním režimu indikuje zelená LED svým intervalem blikání následující informace: Silný GSM signál: Normální GSM signál: Slabý signál: Nerozpoznáno: Příjem SMS: Odesílání MMS: 3s 5s 7s 30s 0.1s 1s 6.) Aktivace/deaktivace alarmu: Odchodová aktivace: krátce stiskněte tlačítko s logem zavřeného zámku, alarm 2x krátce zapíská, všechny LED jsou vypnuty. Po 10s alarm krátce zapíská, což znamená, že je aktivován. Pokud dojde ke spuštění poplachu změnou v obraze kamery, externím PIR sensorem, nebo dveřním sensorem, odešle alarm MMS na předem nastavená telefonní čísla a 3x bude volat s možností odposlechu po vyzvednutí. Domácí aktivace: stiskněte tlačítko s logem zavřeného zámku na dobu 3s, alarm 3x krátce zapíská, všechny LED jsou vypnuty. Po 10s alarm krátce zapíská, což znamená, že je aktivován. Vyhodnocován bude alarm pouze z dveřního sensoru. Aktivace tichého alarmu: Odeslat MMS + volat -stiskněte tlačítko s logem zvonu na dobu 3s, na pohotovostní čísla budou odeslány MMS a voláno. Pouze volat stiskněte tlačítko s logem blesku na dobu 1s, na pohotovostní čísla bude 3x voláno a odeslána sms. Deaktivace alarmu: stiskněte tlačítko s logem otevřeného zámku na dobu 1s, alarm krátce zapíská, červená LED svítí, zelená problikává. Nastavení důležitých parametrů: MMS alarm lze konfigurovat dvěma způsoby: - standardně pomocí SMS - pomocí přiloženého PC softwaru a komunikačního kabelu Nastavení MMS alarmu pomocí SMS: Seznam SMS příkazů: Příkaz Funkce Příkaz Funkce N Změna hesla B Nastavení APN M Nastavení čísel příjemců I Nastaví MMS centrum E Nastavení u příjemců P Nastaví IP adresu a port A 1: Aktivace alarmu 0: Deaktivace alarmu D Kontrola systémového nastavení J Nastaví rozlišení 1: 640*480 0: 320*240 C Uvede alarm do výchozího nastavení H Nastavení příjemce pohotovostního S alarmu 1: siréna zapnuta 0: siréna vypnuta 1 3 Odešle v počtu 1-3 Odposlech střeženého prostoru T Formát konfiguračních SMS: heslo+příkaz+parametr1,parametr2...+parametr5

3 Změna hesla: (výchozí heslo je , heslo musí mít vždy 6 číslic 0-9) Pro změnu výchozího hesla na pošlete alarmu SMS: N Obdržíte potvrzovací SMS: Code: Nastavení čísel příjeců: (maximální počet tel. čísel je 5) Pro nastavení administrátorského tel. čísla a čísla příjemce pošlete následující SMS: M , Obdržíte potvrzovací SMS: M: , Pro vymazání všech nastavených čísel pošlete SMS: M Obdržíte potvrzovací SMS: M-deleted Nastavení u příjeců: (maximální počet ových adres je 3) Pro nstavení ových adres Mary@yahoo.com a peter@hotmail.com pošlete následující SMS:000000EMary@yahoo.com,peter@hotmail.com Obdržíte potvrzovací SMS: E: Mary@yahoo.com,peter@hotmail.com Pro vymazání všech nastavených ových adres pošlete SMS: E Obdržíte potvrzovací SMS: E-deleted Aktivace a deaktivace alarmu pomocí SMS: Pro aktivaci alarmu pošlete SMS: A1 Obdržíte potvrzovací SMS: System Armed Pro deaktivaci alarmu pošlete SMS: A0 Obdržíte potvrzovací SMS: System Disarmed Nastavení rozlišení : Pro nastavení rozlišení 640*480 pošlete SMS: J1 Obdržíte potvrzovací SMS: Picture 640*480 Pro nastavení rozlišení 320*240 pošlete SMS: J0 Obdržíte potvrzovací SMS: Picture 320*240 Nastavení čísel příjemců pohotovostního alarmu: (maximální počet tel. čísel je 5) Pro nastavení čísla pohotovostního alarmu pošlete následující SMS: H Obdržíte potvrzovací SMS: H: Pro vymazání všech nastavených čísel pošlete SMS: H Obdržíte potvrzovací SMS: H-deleted Odeslání s aktuálním obrazem střeženého prostoru: Pro odeslání 1 MMS pošlete SMS: Pro odeslání 3 MMS pošlete SMS: MMS budou odeslány na všechny nastavené telefonní čísla a y. Konfigurace sítě pro odesílání MMS: Operátor APN jméno heslo IP adresa port MMS centrum O Vodafone T-mobile.t-mobile.cz Nastavení APN, uživatelského jména a hesla: Formát SMS: heslo+b+apn+,+uživ. Jméno+,+uživ. heslo Příklad SMS pro T-mobile: B.t-mobile.cz,, Obdržíte potvrzovací SMS: APN:.t-mobile.cz,, Nastavení MMS centra: Příklad SMS pro T-mobile: Ihttp:// Obdržíte potvrzovací SMS: I: Nastavení IP adresy a portu: Příklad SMS pro T-mobile: P ,8080 Obdržíte potvrzovací SMS: P: ,8080

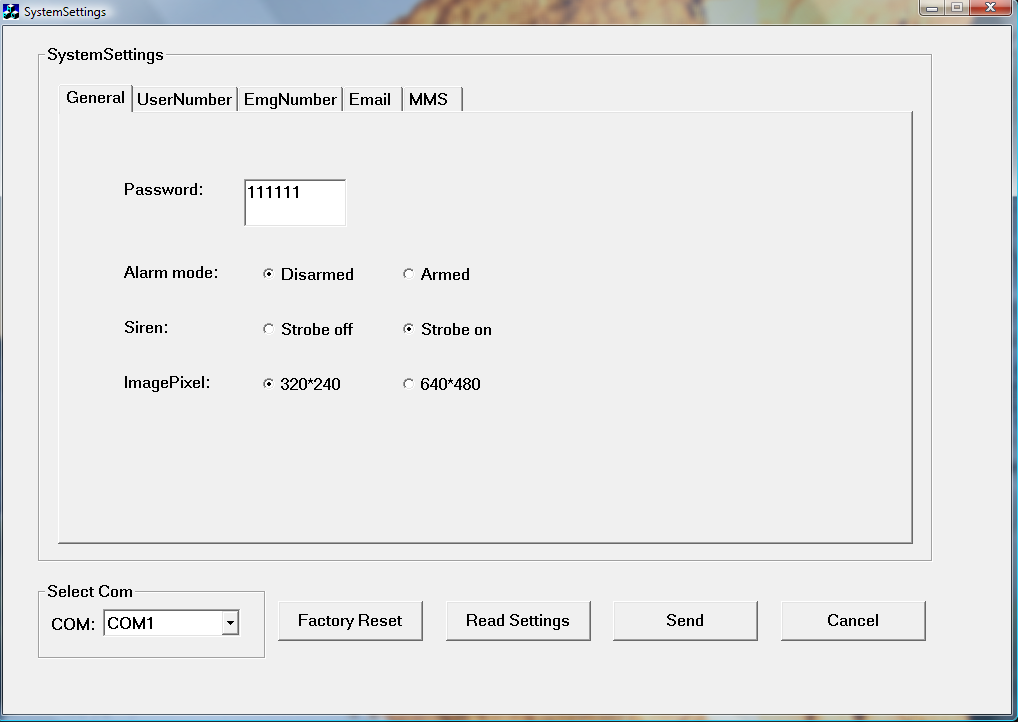

4 Kontrola systémového nastavení: Pošlete SMS: heslo+d Příklad SMS: D Obdržíte SMS s nastavením alarmu: verze firmwaru, IMEI číslo, informace o aktivaci/deaktivaci alarmu, nastavení sirény, nastavení rozlišení MMS, nastaveném heslu, nastavených telefonních číslech a ech, APN, IP adrese, MMS centru, uživatelském jménu a heslu MMS účtu Obnovení továrního nastavení alarmu: Pošlete SMS: heslo+c Příklad SMS: C Obdržíte potvrzovací SMS: Factory reset Tovární nastavení je následující: Heslo: APN, uživ. jméno a heslo: Stav alarmu: deaktivován IP adresa: Siréna: zapnuta MMS centrum: Rozlišení: 320*240 adresy: Tel. čísla Zapnutí/vypnutí sirény: Pro zapnutí pošlete SMS: heslo+s1 Příklad SMS: S1 Obdržíte potvrzovací SMS: Strobe on Pro zapnutí pošlete SMS: heslo+s0 Příklad SMS: S0 Obdržíte potvrzovací SMS: Strobe off Odposlech střeženého prostoru: Pošlete SMS: heslo+t Příklad SMS: T Za okamžik alarm zavolá na číslo telefonu, ze kterého obdržel příkaz. Nastavení MMS alarmu pomocí PC: 1.) Nainstalujte ovladače USB kabelu (převodníku): do CD/DVD mechaniky vložte CD dodané s alarmem, otevřete CD a ve složce Usb To Rs232 spusťte SETUP.EXE a klikněte Install. 2.) Připojte USB kabel (převodník) k PC, instalace ovladačů bude automaticky dokončena a kabelu bude přiřazeno číslo COM portu. 3.) Spusťte správce zařízení ( Tento počítač vlastnosti správce zařízení ) a v záložce Porty se podívejte na číslo COM portu přiřazené USB kabelu USB-Serial CH340(COMXX), kde XX je číslo COM portu. 4.) Zapněte MMS alarm s vloženou SIM kartou a počkejte, až se uvede do provozu (alarm 3x zapíská) 5.) Z disku CD zkopírujte do PC konfigurační program SystemSettings.exe a alarm.cfg 6.) Spusťte kopii programu SystemSettings.exe 7.) Zvolte číslo COM portu Vašeho kabelu ( položka Select COM ) 8.) Tlačítkem Read settings načtěte nastavení alarmu 9.) Proveďte požadované nastavení a tlačítkem Send jej uložte do alarmu Položky programu: Záložka General: Password Alarm mode Siren Image pixel SMS alarm změna hesla výchozí stav alarmu po zapnutí Aktivován/Deaktivován siréna vypnuta/zapnuta rozlišení MMS 320*240/640*480 nevyužito v této verzi MMS alarmu Factory reset Read settings Send Cancel uvedení alarmu do výchozího (továrního) nastavení vyčte z alarmu nastavení uložení nastavení do alarmu ukončení programu Záložka UserNumber: First fifth number tel. čísla příjemců (první číslo je pro administrátora) Záložka EmgNumber: First fifth number pohotovostní tel. čísla

Záložka Email: First third emailové adresy příjemců Záložka MMS: Gateway IP adress MMSC URL APN IP adresa a port MMS centrum zadání

5 Záložka First third ové adresy příjemců Záložka MMS: Gateway IP adress MMSC URL APN IP adresa a port MMS centrum zadání APN, uživ. jména a hesla Upozornění: plnou funkčnost zařízení garantujeme pouze na území České republiky s českými mobilními operátory.
