3 UT-002 Půdorys 1.PP UT-003 Půdorys 1.NP UT-004 Půdorys 2.NP UT-005 Půdorys 3.NP UT-006 Půdorys 4.
|
|
- Karolína Slavíková
- před 8 lety
- Počet zobrazení:
Transkript
1
2 SEZNAM DOKUMENTACE č. dok. Označení Popis Listů Form. A4 Textová část 1 UT-001 Technická zpráva UT-001 Specifikace materiálu 7 7 Výkresová část 3 UT-002 Půdorys 1.PP UT-003 Půdorys 1.NP UT-004 Půdorys 2.NP UT-005 Půdorys 3.NP UT-006 Půdorys 4.NP UT-007 Půdorys 5.NP UT-008 Půdorys 6.NP UT-009 Půdorys 7.NP UT-010 Půdorys 8.NP UT-011 Schéma zdroje tepla ÚT UT-012 Schéma otopných těles UT UT-013 Schéma otopných těles UT Celkem Přílohy: - Optimalizace tepelných izolací dle vyhlášky 193/2007 Sb. - Výkresy průběžných krycích mřížek pro podlahové konvektory Rűpik s.r.o. Strana 2 z 11
3 OBSAH TECHNICKÉ ZPRÁVY : 1 ZÁKLADNÍ ÚDAJE Identifikační údaje stavby Zpracovatel profesní části dokumentace Výchozí údaje a podklady Použité normy 4 2 ÚVOD Dokumentace Tepelná bilance objektu Klimatické podmínky Ústřední vytápění 5 3 TECHNICKÉ ŘEŠENÍ Zdroje tepla Klasifikace kotelny Zabezpečovací zařízení kotlů a otopné soustavy Havarijní stavy kotelny Odkouření kotle Přívod vzduchu a větrání kotelny Regulace chodu kotle Příprava TV Měření spotřeby tepla 8 4 OTOPNÁ SOUSTAVA Otopná soustava Potrubí, tepelné izolace, armatury 8 5 BILANCE ROČNÍ SPOTŘEBY 9 6 ZKOUŠKY 9 7 BEZPEČNOST PRÁCE Předpisy a normy BOZP při montáži 10 8 POŽADAVKY NA NAVAZUJÍCÍ PROFESE 11 9 ZÁVĚR 11 Rűpik s.r.o. Strana 3 z 11
4 1 ZÁKLADNÍ ÚDAJE 1.1 IDENTIFIKAČNÍ ÚDAJE STAVBY NÁZEV STAVBY: STAVEBNÍK: MÍSTO STAVBY: DRUH STAVBY: STUPEŇ PROJEKTOVÉ DOKUMENTACE: ADMINISTRATIVNÍ A BYTOVÝ KOMPLEX ULICE LOMNICKÉHO, PRAHA 4 NUSLE SO 02 BYTOVÝ DŮM OBJEKT B GREEN CAPE INTERNATIONAL S.R.O. NAD VAVROUŠKOU PRAHA 8 - TROJA ULICE LOMNICKÉHO PRAHA 4 - NUSLE NOVOSTAVBA DOKUMENTACE PRO PROVEDENÍ STAVBY 1.2 ZPRACOVATEL PROFESNÍ ČÁSTI DOKUMENTACE Zpracoval: s.r.o. projektová a inženýrská kancelář Vladislavova , Praha 1 tel.: fax: http: VÝCHOZÍ ÚDAJE A PODKLADY Při návrhu řešení byly použity následující podklady : stavebně architektonické řešení objektu, včetně řezů a pohledů konzultace a pravidelné koordinační jednání s investorem konzultace a koordinace s projektanty navazujících profesí 1.4 POUŽITÉ NORMY Jedná se o soubor platných norem, zákonů a vyhlášek z nichž nejdůležitější níže uvádíme: ČSN EN Tepelné soustavy v budovách Navrhování teplovodních tepelných soustav ČSN EN Tepelné soustavy v budovách - Výpočet tepelného výkonu ČSN Ústřední vytápění. Dynamické stavy ČSN Tepelné soustavy v budovách Projektování a montáž ČSN Tepelné soustavy v budovách Zabezpečovací zařízení ČSN Otopná tělesa navrhování a další ČSN Zásobování teplem. Všeobecné zásady ČSN část 1 až 4 Tepelná ochrana budov CŠN Kotelny se zařízením na plynná paliva ČSN Komíny metody zkoušení systémových komínů Zákon č. 406/2000 Sb. o hospodaření energií Zákon č. 177/2006 Sb. kterým se mění zákon č. 406/2000 Sb., o hospodaření energií, ve znění pozdějších předpisů Rűpik s.r.o. Strana 4 z 11
5 2 ÚVOD 2.1 DOKUMENTACE Předložená dokumentace pro provedení stavby řeší část vytápění novostavby bytového domu v Praze 4 Nuslích, ul. Lomnického. Jedná se o jedenáctipodlažní bytový dům (8 nadzemních podlaží, 3 podzemní podlaží). V objektu na podlažích 1.np až 8.np se nachází převážně místnosti bytových jednotek. V podzemních podlažích se nacházejí především garážová stání doplněná o technické místnosti a sklepní kóje určené pro bytové jednotky. Bytový dům bude mít jeden společný zdroj tepla pro vytápění a ohřev teplé vody. Bude jím nově vybudovaná centrální teplovodní kotelna, situovaná v 1.PP objektu, s palivovou základnou zemní plyn. Bytový dům bude napojen dvěmi samostatnými větvemi UT-01 (severozápadní část) a UT-02 (jihovýchodní část). Jako otopné plocha jsou navržena převážně otopná tělesa firmy Jaga určená pro instalaci do konstrukce podlahy, doplněná o trubková otopná tělesa instalována v koupelnách. 2.2 TEPELNÁ BILANCE OBJEKTU KLIMATICKÉ PODMÍNKY Lokalita (okres): Výpočtová zimní venkovní teplota: Převažující vnitřní teplota v objektu: Průměrná venkovní teplota v otopném období: Praha -12 C +20 C +4,0 C ÚSTŘEDNÍ VYTÁPĚNÍ Výpočet tepelných ztrát objektu byl proveden dle ČSN EN pro oblast s výpočtovou teplotou -12 C. Dle uvedené ČSN byly navrženy vnitřní teploty v jednotlivých místnostech dle jejich účelu. Výpočtem byla stanovena celková tepelná ztráta, která činí: Q UT = 171,0 kw Tepelně technické vlastnosti (součinitelé prostupu tepla U ) jednotlivých stavebních konstrukcí a prvků byly uvažovány ve smyslu požadavků ČSN a na základě podkladů dokumentace stavební části. Nejdůležitější součinitele prostupu tepla uvádíme (jednotky - W/(m 2.K)): stěna ochalzovaná 0,25, střecha plochá 0,16, dveře ochlazované 1,2, okna vč. rámu 1,2 3 TECHNICKÉ ŘEŠENÍ 3.1 ZDROJE TEPLA Jako vlastní zdroje tepla jsou navrženy dva stacionární plynové kondenzační kotle RENDAMAX R602 o jmenovitém tepelném výkonu 190,0 kw. Celkový instalovaný výkon kotelny činí 380,0 kw. Kotle ma jí vestavěný plynový směšovací hořák, který je regulován přívodem spalovacího vzduchu v rozsahu % výkonu kotle. Kotle se vyznačují extrémně nízkými emisemi NOx a CO, takže splňují nejpřísnější evropské předpisy na ochranu životního prostředí. Kotle jsou vybaveny odvodem kondenzátu a neutralizační nádobou odvodu kondenzátu. Každý kotel je vystrojen vlastním cirkulačním čerpadlem pro zajištění předepsaného průtoku vody kotlovou jednotkou. Zapojení kotlových jednotek do systému vytápění je patrné z výkresové dokumentace. Kotle budou situovány v 1.PP objektu v samostatné místnosti kotelně (m.č ). V kotlovém okruhu bude instalován hydraulický vyrovnávač dynamických tlaků (termohydraulický rozdělovač), ze kterého je kotlová voda vedena do teplovodního rozdělovače a sběrače s jednotlivými větvemi ÚT. Rűpik s.r.o. Strana 5 z 11
6 Z rozdělovače jsou navrženy následující okruhy : - větev UT-01 Vytápění severozápad... Q = 122,0 kw, G = 7,00 m3/h - větev UT-02 Vytápění jihovýchod... Q = 61,0 kw, G = 3,50 m3/h - větev UT-03 Ohřev TV... Q = 150,0 kw, G = 6,44 m3/h Topné větve ÚT budou na R+S vybaveny regulační smyčkou s oběhovým čerpadlem a 3-cestným el. regulačním ventilem (dod. MaR) pro ekvitermní regulaci přívodní topné vody (dle venkovní teploty). Topné větve budou na R+S dále osazeny příslušnými uzavíracími a regulačními armaturami a filtrem. Na každé větvi bude osazena regulačně uzavírací armatura umožňující vyregulování nominálního průtoku škrcením, s možností jeho exaktního měření a písemného zaprotokolování. Pro zajištění hydraulické stability sítě při regulaci otopných ploch škrcením budou osazeny na všech skupinách vytápění čerpadla s elektronickým řízením proměnlivého počtu otáček, pro zajištění konstantních tlakových poměrů v síti. Všechna čerpadla na hlavních topných větvích budou dle požadavku investora 100% zálohována (v podobě suchých záloh). Návrh zařízení plynové kotelny: Q PŘÍP. I = 0,7 x Q VYT.h + 0,7 x Q VĚT.h + Q TUV.h Q PŘÍP. I = 0,7 x ,7 x Q PŘÍP. I = 224,7 kw Q PŘÍP. II = Q VYT.h + Q VĚT.h Q PŘÍP. II = Q PŘÍP. II = 171,0 kw Přípojná hodnota plynové kotelny činí: 224,7 kw 3.2 KLASIFIKACE KOTELNY Celkovým instalovaným výkonem 380,0 kw a jmenovitým výkonem kotlů nad 50,0 kw se dle ČSN kotelna řadí do III. kategorie (do 500,0 kw). Provoz kotelny se bude řídit požadavky ČSN a ČÚBP č. 91/1993 sb. Kvalifikační předpoklady na obsluhu kotelny jsou dány obecně právními předpisy. Pro obsluhu kotelny bude provozovatelem kotelny zajištěno vypracování provozního řádu, který bude vyvěšen na viditelném místě v kotelně. 3.3 ZABEZPEČOVACÍ ZAŘÍZENÍ KOTLŮ A OTOPNÉ SOUSTAVY Ve smyslu ČSN tvoří pojistné zařízení kotlů a otopné soustavy proti přestoupení max. přetlaku pojistné ventily instalované v pojistných místech kotlů (na výstupním potrubí z kotle, max. 20 x DN potrubí od hrdla kotle). Mezi kotlem a pojistným ventilem nesmí být na potrubí instalována žádná uzavírací armatura. Pro vyrovnání objemových změn v otopném systému byl navržen čerpadlový expanzní automat s odplyněním a doplňováním Reflex servitec 60 s tlakou expanzní nádobou Reflex N 300/6. Doplňovací voda bude změkčována v katexovém filtru v kabinetovém provedení. Do potrubí doplňovací vody bude zařazena souprava fillset, vybavená vodoměrem a přerušovací armaturou. Návrh pojistného ventilu a tlakové poměry v soustavě dle DIN 4751 T 2: Statický tlak soustavy P st = 2,7 bar Minimální provozní tlak (přetlak plynu). P 0 = 2,9 bar Skutečný otevírací tlak pojistného ventuilu P sv = 6,0 bar Konečný tlak systému.. P e = 5,4 bar Plnící tlak systému P F = 3,2 bar Rűpik s.r.o. Strana 6 z 11
7 3.4 HAVARIJNÍ STAVY KOTELNY V prostoru kotelny budou hlídány tyto poruchové stavy : - překročení teploty v prostoru kotelny nad 35º C - překročení teploty ÚT nad 90º C - pokles tlaku v otopné soustavě pod Pmin. - výskyt plynu v kotelně - výpadek větrání v kotelně - překročení přetlaku v otopné soustavě nad Pmax. - zaplavení 3.5 ODKOUŘENÍ KOTLE Odvod spalin bude řešen společným kouřovodem o vnitřním průměru 250 mm, který bude následně zaústěn do společného třísložkového nerezového komínu např. Caminus o vnitřním průměru 250 mm. Kouřovody od jednotlivých kotlů budou v dimenzi DN 150 a budou nejprve stoupat cca 0,5 m svisle vzhůru. Poté se 87 kolenem otočí do vodorovné roviny a po dalších cca 0,7 m budou zaústěny do společného kouřovodu DN 250. Zaústění společného kouřovodu do komínového tělesa bude provedeno patním kolenem. Na společném kouřovodu bude před připojením kotle bližšího ke komínu instalováno odvodnění. Světlost komínového tělesa bude DN 250. Nad patním kolenem bude instalován kus s kontrolním otvorem a regulátorem tahu zamezující přirozený tah komínového průduchu vyšší než 30 Pa. Ústí komínového průduchu zůstane volné. Komínové těleso bude veden v instalační šachtě nad střechu objektu (vybudování šachty zajistí stavba).účinná výška komínu činí cca 28,0 m. Provedení odkouření bude odpovídat požadavkům ČSN PŘÍVOD VZDUCHU A VĚTRÁNÍ KOTELNY Větrání kotelny a přívod spalovacího vzduchu řeší projekt VZT dle ČSN VZT zajišťuje i odvod větracího vzduchu z kotelny. Minimální přiváděné množství spalovacího vzduchu do místnosti bylo stanoveno výpočtem dle TPG a činí 608,0 m3/h (1,6 m3/h na 1kW příkonu spotřebiče). Způsob větrání kotelny: Kotelna je větrána dvěma způsoby. První způsob je přirozeně pomocí dvojice otvorů u podlahy a u stropu. Spalovací vzduch je hrazen přirozenou cestou vzduchovým výkonem hořáku. V případě zvýšení teploty nad požadovanou mez např. ti > 30 C se spustí přívodní ventilátor (přetlak-spodní otáčky), který přivádí vzduch z větraných garáží. V tomto případě slouží oba stavební otvory pro přefuk vzduch zpět do garáží. Při opětovném poklesu vnitřní teploty pod ti < 25 C se ventilátor vypne. V případě registrace úniku zemního plynu na mez přípustné koncentrace GAS se spustí přívodní ventilátor (přetlak-horní otáčky) a oba stavební otvory slouží pro přefun vzduchu do větraných garáží. Detailní popis řešení je obsažen v TZ profese VZT. 3.7 REGULACE CHODU KOTLE Regulaci kotlového a topného okruhu zajišťuje profese MaR. Řešení měření a regulace pro bytový dům je popsáno v technické zprávě MaR. Regulace chodu kotle je uvažována jako ekvitermní (teplota otopné vody se bude měnit v závislosti na aktuální venkovní teplotě). Mimo topnou sezónu, bude provoz kotlů provozován střídavě ve stejných periodách, aby docházelo ke stejnému opotřebení obou kotlů. K zajištění dostatečného výkonu pro ohřev teplé vody v zásobníku TV, nebudou kotle mimo topnou sezónu provozovány ekvitrmně. 3.8 PŘÍPRAVA TV Centrální teplovodní ohřev TV bude řešen ve dvou nepřímotopných zásobníkových ohřívačích Reflex SF 1000 o objemu 2 x 1000 litrů, které budou umístěny v 1.podzemním podlaží v kotelně (m.č.01.07). Topná voda bude regulována v závislosti na teplotě teplé vody. Teplá voda bude ohřívána tak, aby na výtoku byla max. teplota Rűpik s.r.o. Strana 7 z 11

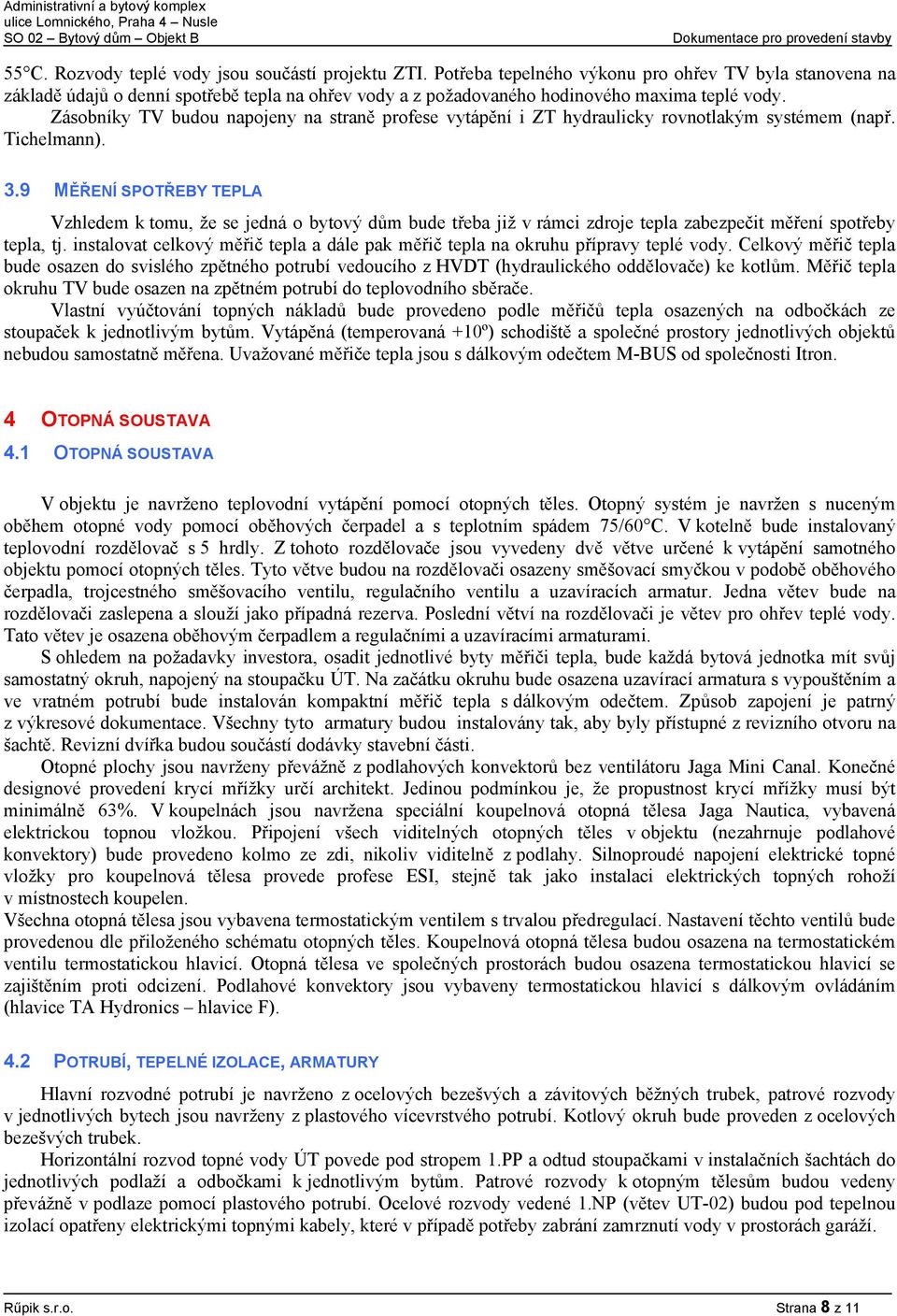

8 55 C. Rozvody teplé vody jsou součástí projektu ZTI. Potřeba tepelného výkonu pro ohřev TV byla stanovena na základě údajů o denní spotřebě tepla na ohřev vody a z požadovaného hodinového maxima teplé vody. Zásobníky TV budou napojeny na straně profese vytápění i ZT hydraulicky rovnotlakým systémem (např. Tichelmann). 3.9 MĚŘENÍ SPOTŘEBY TEPLA Vzhledem k tomu, že se jedná o bytový dům bude třeba již v rámci zdroje tepla zabezpečit měření spotřeby tepla, tj. instalovat celkový měřič tepla a dále pak měřič tepla na okruhu přípravy teplé vody. Celkový měřič tepla bude osazen do svislého zpětného potrubí vedoucího z HVDT (hydraulického oddělovače) ke kotlům. Měřič tepla okruhu TV bude osazen na zpětném potrubí do teplovodního sběrače. Vlastní vyúčtování topných nákladů bude provedeno podle měřičů tepla osazených na odbočkách ze stoupaček k jednotlivým bytům. Vytápěná (temperovaná +10º) schodiště a společné prostory jednotlivých objektů nebudou samostatně měřena. Uvažované měřiče tepla jsou s dálkovým odečtem M-BUS od společnosti Itron. 4 OTOPNÁ SOUSTAVA 4.1 OTOPNÁ SOUSTAVA V objektu je navrženo teplovodní vytápění pomocí otopných těles. Otopný systém je navržen s nuceným oběhem otopné vody pomocí oběhových čerpadel a s teplotním spádem 75/60 C. V kotelně bude instalovaný teplovodní rozdělovač s 5 hrdly. Z tohoto rozdělovače jsou vyvedeny dvě větve určené k vytápění samotného objektu pomocí otopných těles. Tyto větve budou na rozdělovači osazeny směšovací smyčkou v podobě oběhového čerpadla, trojcestného směšovacího ventilu, regulačního ventilu a uzavíracích armatur. Jedna větev bude na rozdělovači zaslepena a slouží jako případná rezerva. Poslední větví na rozdělovači je větev pro ohřev teplé vody. Tato větev je osazena oběhovým čerpadlem a regulačními a uzavíracími armaturami. S ohledem na požadavky investora, osadit jednotlivé byty měřiči tepla, bude každá bytová jednotka mít svůj samostatný okruh, napojený na stoupačku ÚT. Na začátku okruhu bude osazena uzavírací armatura s vypouštěním a ve vratném potrubí bude instalován kompaktní měřič tepla s dálkovým odečtem. Způsob zapojení je patrný z výkresové dokumentace. Všechny tyto armatury budou instalovány tak, aby byly přístupné z revizního otvoru na šachtě. Revizní dvířka budou součástí dodávky stavební části. Otopné plochy jsou navrženy převážně z podlahových konvektorů bez ventilátoru Jaga Mini Canal. Konečné designové provedení krycí mřížky určí architekt. Jedinou podmínkou je, že propustnost krycí mřížky musí být minimálně 63%. V koupelnách jsou navržena speciální koupelnová otopná tělesa Jaga Nautica, vybavená elektrickou topnou vložkou. Připojení všech viditelných otopných těles v objektu (nezahrnuje podlahové konvektory) bude provedeno kolmo ze zdi, nikoliv viditelně z podlahy. Silnoproudé napojení elektrické topné vložky pro koupelnová tělesa provede profese ESI, stejně tak jako instalaci elektrických topných rohoží v místnostech koupelen. Všechna otopná tělesa jsou vybavena termostatickým ventilem s trvalou předregulací. Nastavení těchto ventilů bude provedenou dle přiloženého schématu otopných těles. Koupelnová otopná tělesa budou osazena na termostatickém ventilu termostatickou hlavicí. Otopná tělesa ve společných prostorách budou osazena termostatickou hlavicí se zajištěním proti odcizení. Podlahové konvektory jsou vybaveny termostatickou hlavicí s dálkovým ovládáním (hlavice TA Hydronics hlavice F). 4.2 POTRUBÍ, TEPELNÉ IZOLACE, ARMATURY Hlavní rozvodné potrubí je navrženo z ocelových bezešvých a závitových běžných trubek, patrové rozvody v jednotlivých bytech jsou navrženy z plastového vícevrstvého potrubí. Kotlový okruh bude proveden z ocelových bezešvých trubek. Horizontální rozvod topné vody ÚT povede pod stropem 1.PP a odtud stoupačkami v instalačních šachtách do jednotlivých podlaží a odbočkami k jednotlivým bytům. Patrové rozvody k otopným tělesům budou vedeny převážně v podlaze pomocí plastového potrubí. Ocelové rozvody vedené 1.NP (větev UT-02) budou pod tepelnou izolací opatřeny elektrickými topnými kabely, které v případě potřeby zabrání zamrznutí vody v prostorách garáží. Rűpik s.r.o. Strana 8 z 11
9 Tepelná roztažnost potrubí vedeného volně i ve stavebních konstrukcích bude vyrovnána přirozenými změnami směru trasy. Rozvod bude ve spádu 3. Nejvyšší místa rozvodu budou vybavena odvzdušněním, nejnižší vypouštěním. Celý systém je nutno po montáži několikrát dokonale propláchnout a vyčistit filtry. Návod na provoz, údržbu, obsluhu a užívání otopné soustavy bude zpracován dle ČSN EN Potrubí vedené volně bude tepelně izolováno návlekovou izolací např. Armacell HT/Armaflex. Potrubí vedené v podlaze bude opatřeno ochrannou izolační hadicí např. Tubolit DHS Quadra. Ocelové potrubí bude pod tepelnou izolací opatřeno základním ochranným nátěrem. Izolace potrubí v kotelně bude kryta hliníkovým plechem. Tepelná izolace potrubí bude provedena dle vyhlášky č. 193/2007 Sb. Prostupy potrubí skrz požárně-dělící konstrukce musí být utěsněny požárními ucpávkami. Při prostupu potrubí nosnými konstrukcemi musí být uloženy v chráničkách. Veškeré armatury a čerpadla musí být montována tak, aby byly rozebíratelné. Veškeré rozvody budou izolovány tepelnou izolací na bázi pěnového polyethylenu. Tepelné izolace musí být prováděny v souladu s vyhláškou č.193/2007 Sb. Maximální rozteče potrubních závěsů ocelového potrubí budou provedeny takto: DN 10 1,3 m DN 32 2,4 m DN 80 3,5 m DN 200 5,5 m DN 15 1,5 m DN 40 2,6 m DN 100 4,2 m DN 250 6,0 m DN 20 1,8 m DN 50 3,0 m DN 125 4,6 m DN 25 2,1 m DN 65 3,2 m DN 150 5,3 m Vzhledem k Vyhlášce. č..193/2007 Sb o min. tloušťce tepelných izolací uvádíme i doporučenou vzdálenost dvou potrubí mezi sebou pokud není tato vzdálenost zakótována přímo ve výkresech: DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm DN mm Součástí dodávky vytápění budou: - veškeré nosné konstrukce pro potrubí (zámečnické i jiné) - veškeré požární ucpávky 5 BILANCE ROČNÍ SPOTŘEBY Roční potřeba tepla byla vypočtena pomocí programu PROTECH, podle vyhlášky 148/2007 Sb. Roční spotřeba tepla pro ÚT a ohřev TV činí : Q ROKÚT Q ROKTV Celkem Roční spotřeba plynu 1328 GJ/rok ( kwh/rok) 1310 GJ/rok ( kwh/rok) 2638 GJ/rok m3/rok Poznámky : - pro výpočet spotřeby plynu bylo uvažováno spalné teplo zemního plynu 33,48 MJ/m3. - jedná se pouze o teoretický výpočet, skutečné spotřeby ukáže až reálný provoz objektu. 6 ZKOUŠKY Všechny prováděné práce a funkční zkoušky musí být v souladu s příslušnými ČSN a souvisejícími předpisy. Zkoušky zařízení tepla jsou předepsány ČSN Před vyzkoušením a uvedením do provozu se provede propláchnutí systému s otevřenými regulačními armaturami. Propláchnutí se provádí při 24 hodinovém provozu oběhových čerpadel za pravidelného odkalování do čistého stavu. Po instalaci systému a jeho propláchnutí se provede zkouška těsnosti s překročením tlaku tak, aby Rűpik s.r.o. Strana 9 z 11
10 otevřel pojistný ventil při projektovaném otevíracím tlaku. Soustava zůstane napuštěna 6 hodin, po kterých se nesmí projevit úbytek vody v soustavě ani jiné viditelné netěsnosti. Po tlakové zkoušce se provedou zkoušky provozní, které se dělí na dilatační a topné. Dilatační zkouška se provádí před zazděním drážek, prostupů a provedením tepelných izolací. Systém se zahřeje na nejvyšší teplotu a pak se nechá vychladnout na teplotu okolního vzduchu, poté se celý postup opakuje. Při zjištěných závadách se po jejich odstranění celý postup zopakuje. Tuto zkoušku je možno provádět v kterékoliv roční době. Topná zkouška se provádí v zimním období za účelem zjištění funkce, nastavení a seřízení systému tepla. Zkouška trvá 72 hodin bez delších provozních přestávek. Během zkoušky se zaškolí obsluha zařízení. V rámci zkoušky se provedou i zkoušky komplexní, kdy se prověří funkčnost zařízení při simulaci provozních stavů komplexně se všemi navazujícími profesemi. V rámci komplexních zkoušek se provede nastavení regulačních armatur. O provedených zkouškách se provedou příslušné zápisy a protokoly, účast zástupců dodavatele, projektanta, investora a uživatele je dle jednotlivých zkoušek předepsána ČSN Komplexním vyzkoušením se rozumí uvedení díla jako celku do chodu s tím, že zhotovitel prokazuje objednateli, že dílo je kvalitní, splňuje požadované funkce a je schopno trvalého provozu v projektovaném a automatickém režimu. (Eventuálně, že je schopno zkušebního provozu, je-li dohodnut.) Prokazuje se bezpečnost provozu, jistota a bezporuchovost zařízení, hospodárnost provozu, hygienické zájmy, ochrana životního prostředí a ochrana proti hluku a vibracím. Osvědčuje se tím i způsobilost dodávky k přejímacímu řízení. Komplexní vyzkoušení se uskutečňuje za součinnosti všech souvisejících profesí a s dodávkou jejich energií a médií (zejména měření a regulace, elektro nebo vzduchotechnika) Komplexní vyzkoušení se provádí za účasti všech povinných (smluvních) účastníků, případně přizvaných expertů. Dokončí se předepsané nebo dohodnuté zkoušky, pokud nebyly uskutečněny dříve. 7 BEZPEČNOST PRÁCE 7.1 PŘEDPISY A NORMY Při výstavbě, montáži a provozu zařízení musí být respektovány platné právní předpisy, vyhlášky a normy ČSN k zajištění BOZP, které se týkají projektovaného zařízení : Zákoník práce 262/2006 Sb., část V - Bezpečnost a ochrana zdraví při práci Nařízení vlády č. 201/2010 Sb. o způsobu evidence úrazů, hlášení a zasílání záznamu o úrazu Nařízení vlády č. 361/2007 Sb. kterým se stanoví podmínky ochrany zdraví při práci Stavební zákon č. 183/2006 Sb. Nařízení vlády č. 378/2001 Sb. kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí ČSN Ústřední vytápění. Projektování a montáž. ČSN Zabezpečovací zařízení pro ústřední vytápění a ohřívání užitkové vody. Předpisy k zajištění BOZP dodavatele Předpisy k zajištění BOP provozovatele Nařízení vlády č. 148/2006 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací Výčet předpisů BOZP pro projektované zařízení není taxativní jedná se o hlavní předpisy BOZP dotčeného oboru činnosti. Jejich seznam doplní o další související předpisy, vyhlášky a nařízení BOZP pro konkrétní činnosti dodavatel a provozovatel zařízení. 7.2 BOZP PŘI MONTÁŽI Dodavatelé zajistí bezpečnostní opatření při souběhu montážních prací prováděných několika organizacemi najednou. Dodavatelé za účasti bezpečnostního technika určí rozsah zvláštních opatření k dodržování bezpečnosti a jejich kontrolu. Dodavatelé s požárním technikem zajistí opatření k protipožární bezpečnosti, zejména při svářečských pracích. Rűpik s.r.o. Strana 10 z 11
11 Všichni pracovníci jsou povinni dodržovat všeobecně platné požární předpisy a pravidelně kontrolovat stav zařízení z hlediska požární ochrany. Při montážních pracích i při provozu zařízení je nutno dbát na zajištění bezpečnosti práce. Je nutno se řídit všemi platnými bezpečnostními předpisy, vyhláškami, hygienickými předpisy, požárními předpisy, předpisy o bezpečnosti práce na stavbách, při dopravě a manipulaci. Pro vlastní montáž a údržbu platí příslušné provozní předpisy a pokyny pro montáž jež jsou součástí dodávky zařízení. Obsluhující personál musí být zaškolen a musí znát a dodržovat všechny základní a bezpečnostní předpisy, které se na dané zařízení vztahují. 8 POŽADAVKY NA NAVAZUJÍCÍ PROFESE Podklady a požadavky na profesi stavební, elektroinstalace, MaR, zdravotní techniku byly předávány v průběhu prací a jsou zahrnuty do samostatně odevzdávaných částí tohoto projektu. Profese stavební provede betonové základy pod kotle a zásobníky TV. 9 ZÁVĚR Návrh vytápění je zpracován v souladu s platnými ČSN, směrnicemi a vyhláškami. Při montážních pracích musí dodavatel zajistit odborné vedení a dohled nad dodržováním montážních a bezpečnostních předpisů a návodů výrobců jednotlivých zařízení ÚT, nad dodržováním všech bezpečnostních předpisů, ustanovení příslušných norem ČSN a podmínek z hlediska BOZ a PO. Praha, červenec 2014 Vypracoval : Ondřej Raboch Rűpik s.r.o. Strana 11 z 11
