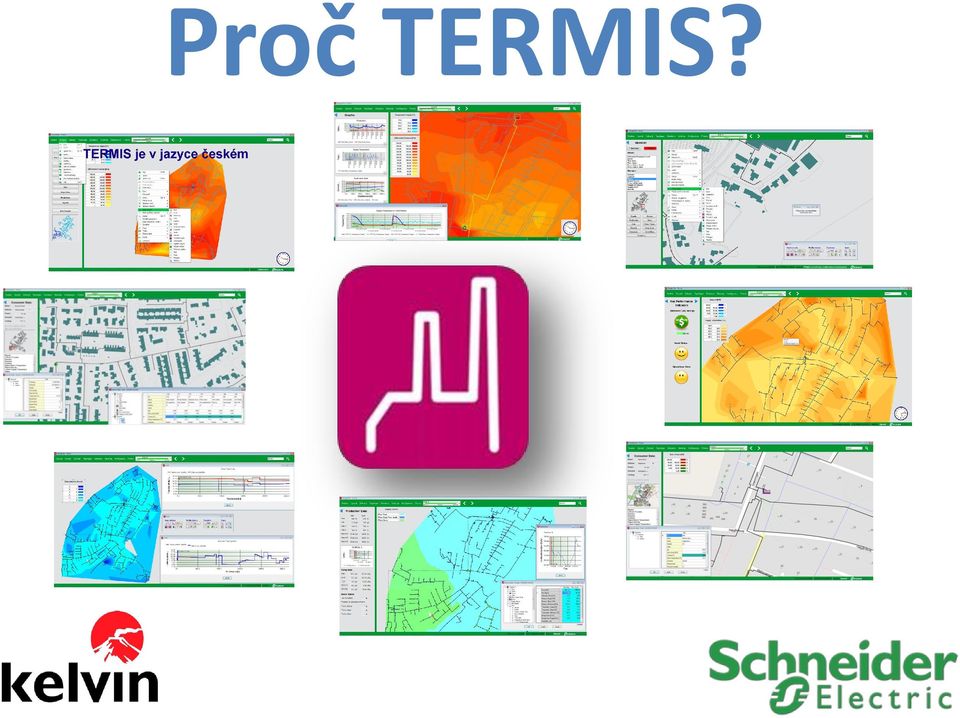

1 Proč TERMIS?

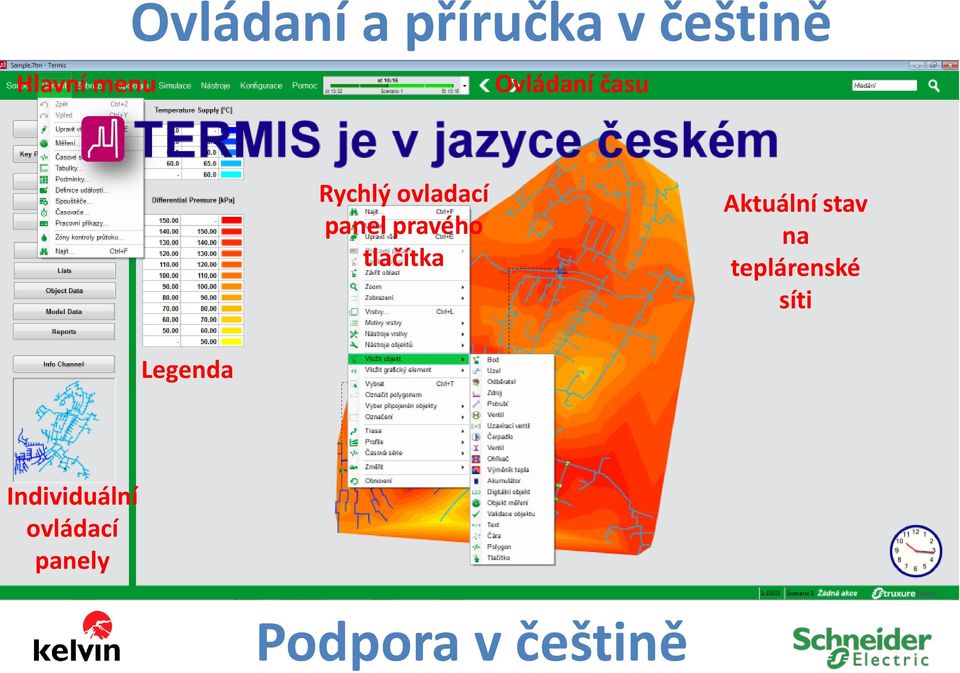

2 Ovládaní a příručka v češtině Hlavní menu Ovládaní času Rychlý ovladací panel pravého tlačítka Aktuální stav na teplárenské síti Legenda Individuální ovládací panely Podpora v češtině

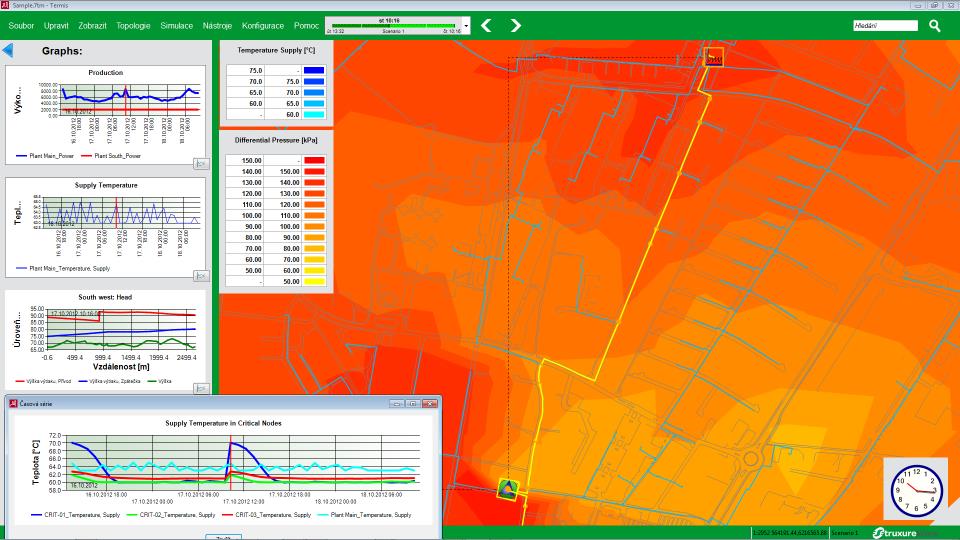

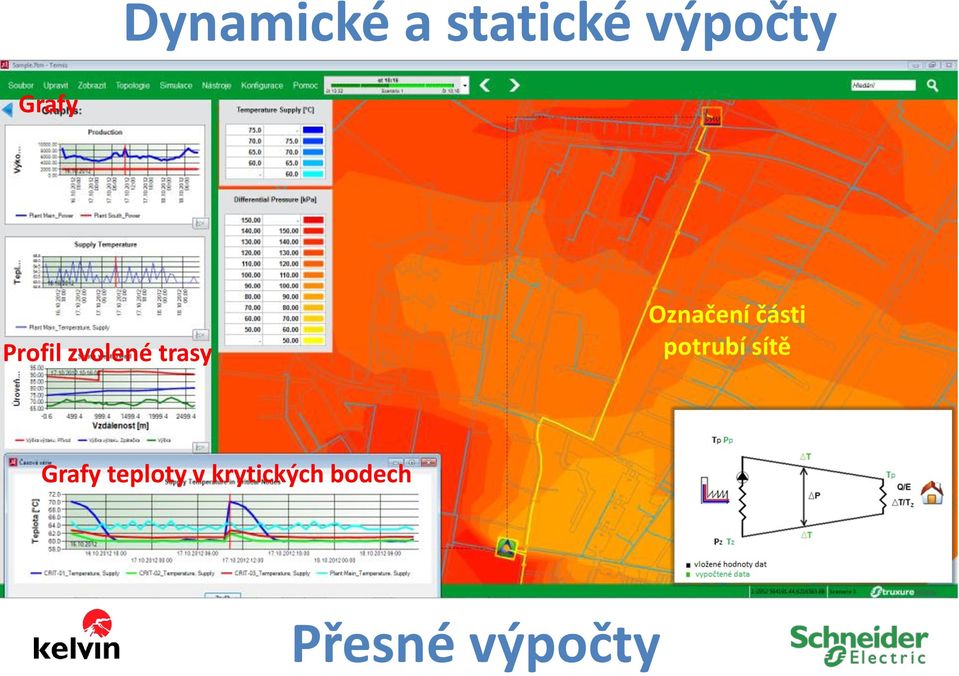

3 Dynamické a statické výpočty Grafy Profil zvolené trasy Označení části potrubí sítě Grafy teploty v krytických bodech Přesné výpočty

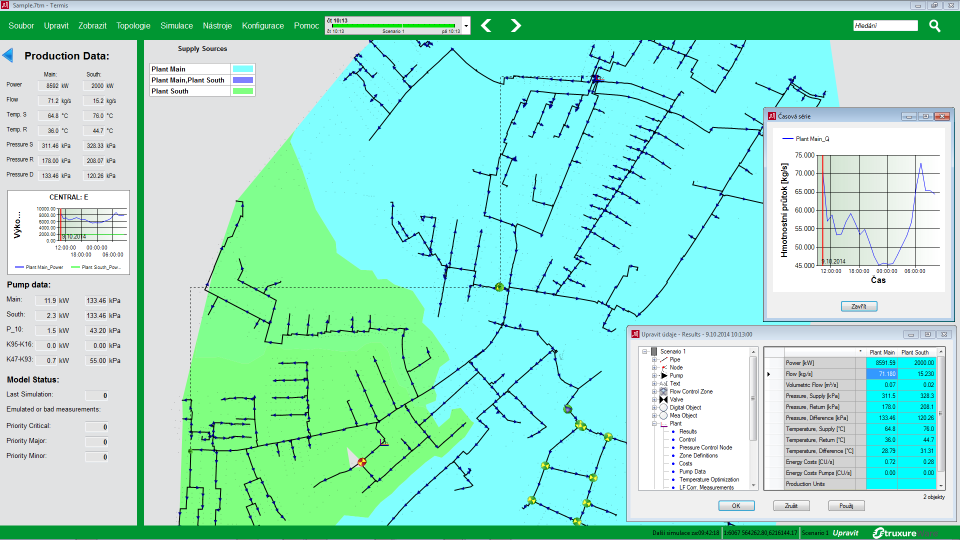

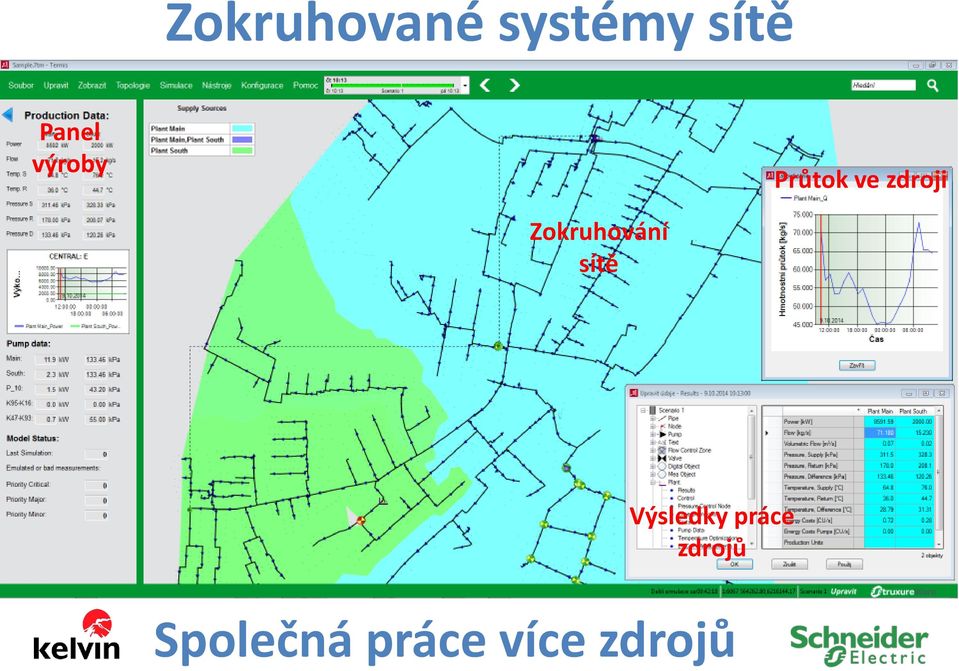

4 Zokruhované systémy sítě Panel výroby Průtok ve zdroji Zokruhování sítě Výsledky práce zdrojů Společná práce více zdrojů

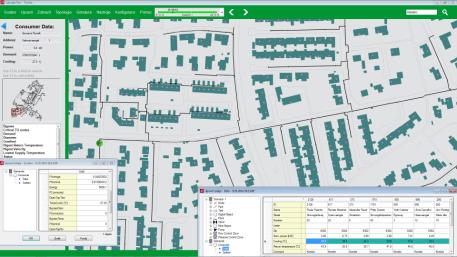

5 Intuitivní a jednoduché ovládaní Panel odběratelů Zdroj Odběratelé tepla Informace o odběrateli Srozumitelné zobrazení

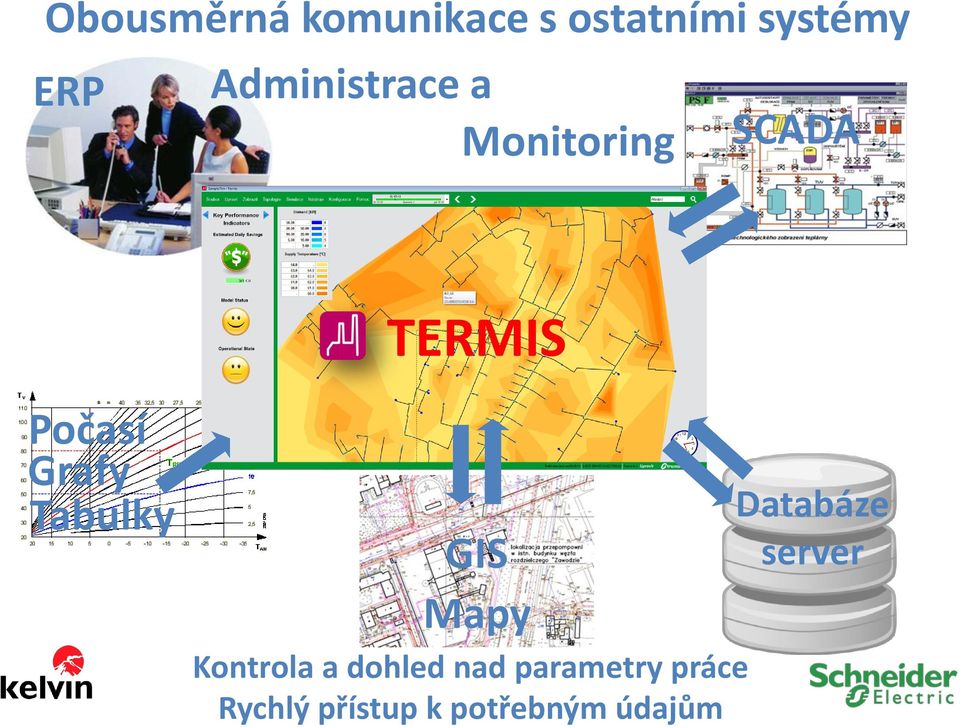

6 Obousměrná komunikace s ostatními systémy ERP Administrace a Monitoring SCADA TERMIS Počasí Grafy Tabulky GIS Mapy Kontrola a dohled nad parametry práce Rychlý přístup k potřebným údajům Databáze server

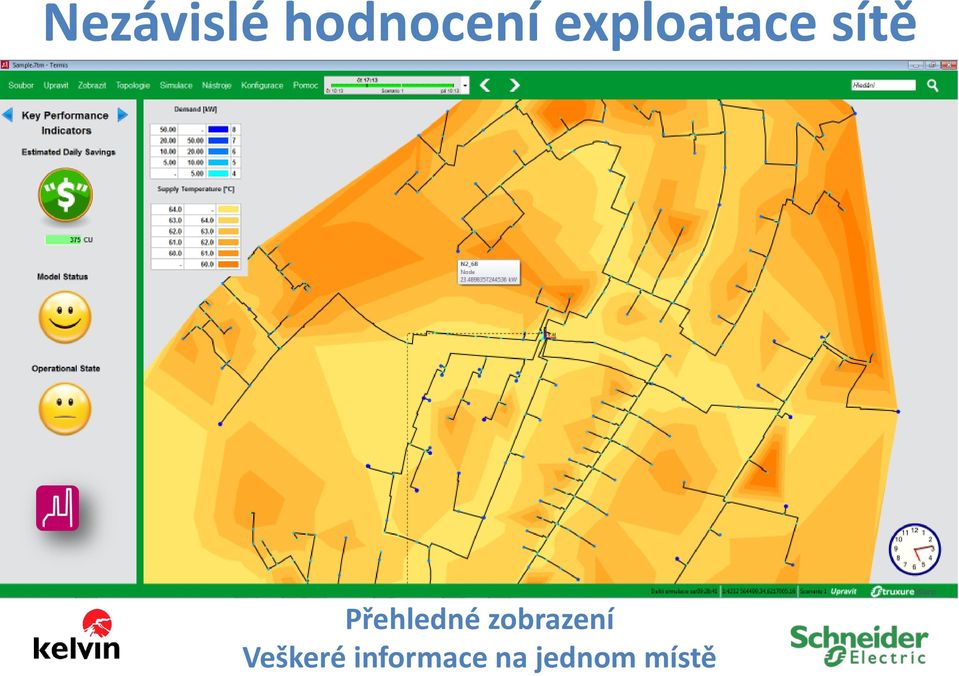

7 Nezávislé hodnocení exploatace sítě Přehledné zobrazení Veškeré informace na jednom místě

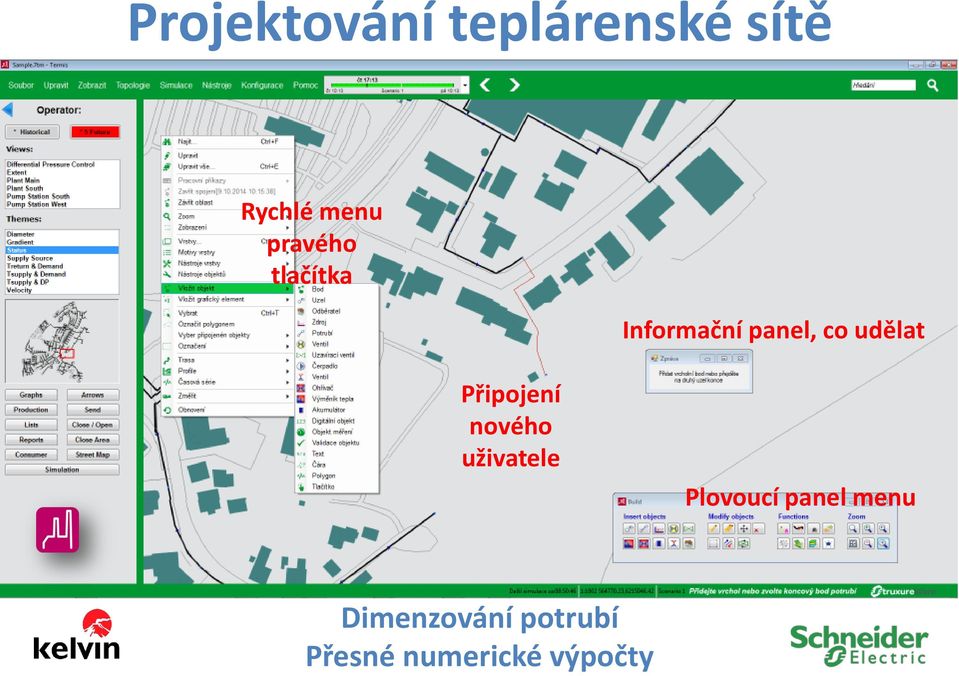

8 Projektování teplárenské sítě Rychlé menu pravého tlačítka Informační panel, co udělat Připojení nového uživatele Plovoucí panel menu Dimenzování potrubí Přesné numerické výpočty

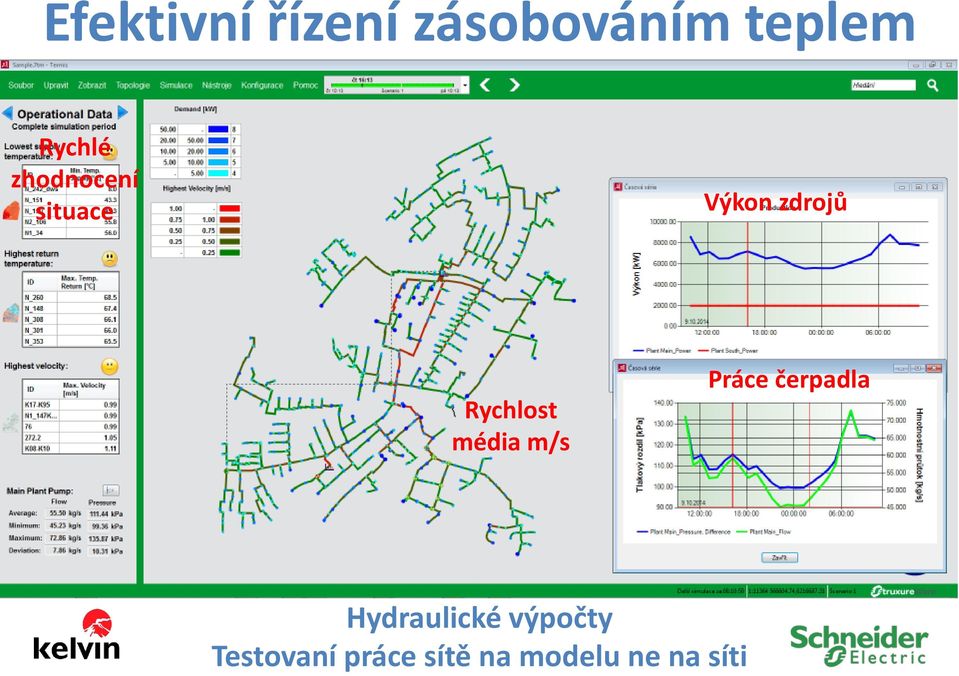

9 Efektivní řízení zásobováním teplem Rychlé zhodnocení situace Výkon zdrojů Rychlost média m/s Práce čerpadla Hydraulické výpočty Testovaní práce sítě na modelu ne na síti

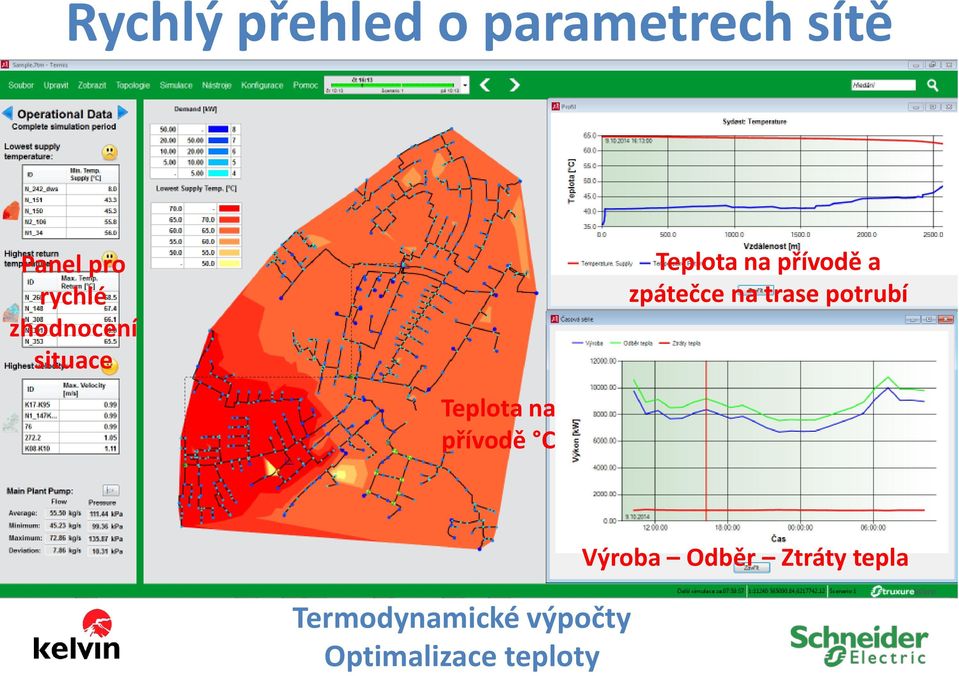

10 Rychlý přehled o parametrech sítě Panel pro rychlé zhodnocení situace Teplota na přívodě a zpátečce na trase potrubí Teplota na přívodě C Termodynamické výpočty Optimalizace teploty Výroba Odběr Ztráty tepla

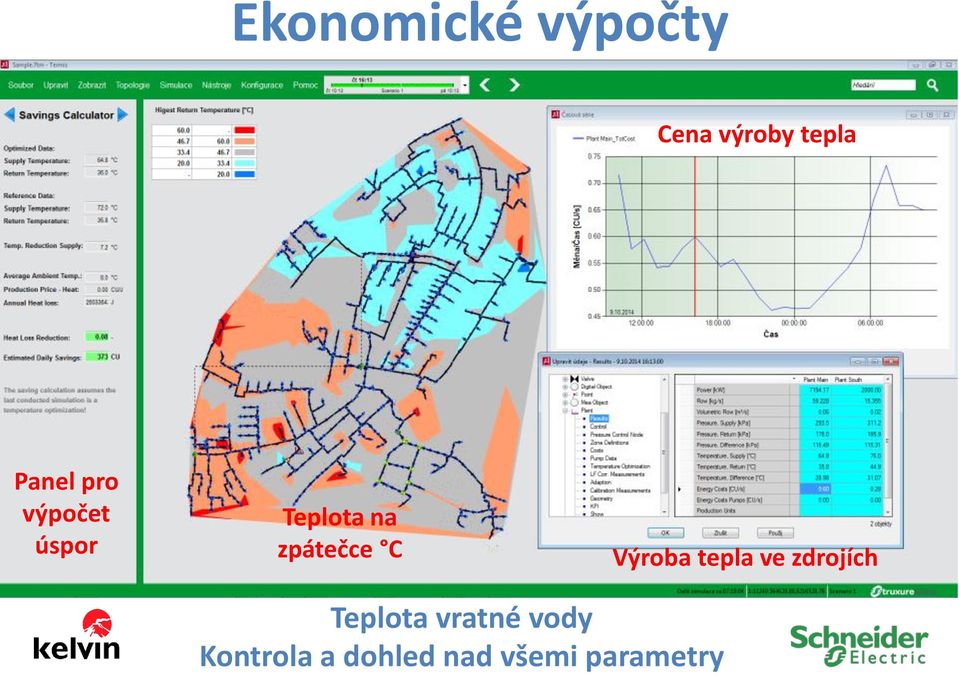

11 Ekonomické výpočty Cena výroby tepla Panel pro výpočet úspor Teplota na zpátečce C Výroba tepla ve zdrojích Teplota vratné vody Kontrola a dohled nad všemi parametry

12 Aktualizace a stav teplárenské sítě Stav matematického modelu Parametry potrubí sítě pro kalibraci Kontrolní panel Integrace se systémy SCADA, GIS a ERP

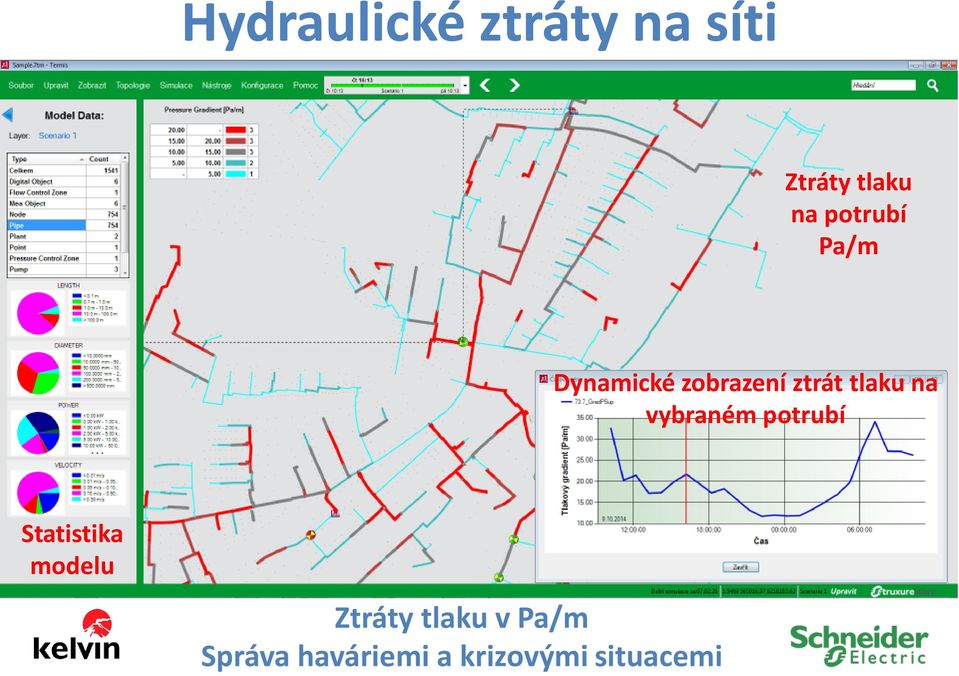

13 Hydraulické ztráty na síti Ztráty tlaku na potrubí Pa/m Dynamické zobrazení ztrát tlaku na vybraném potrubí Statistika modelu Ztráty tlaku v Pa/m Správa haváriemi a krizovými situacemi

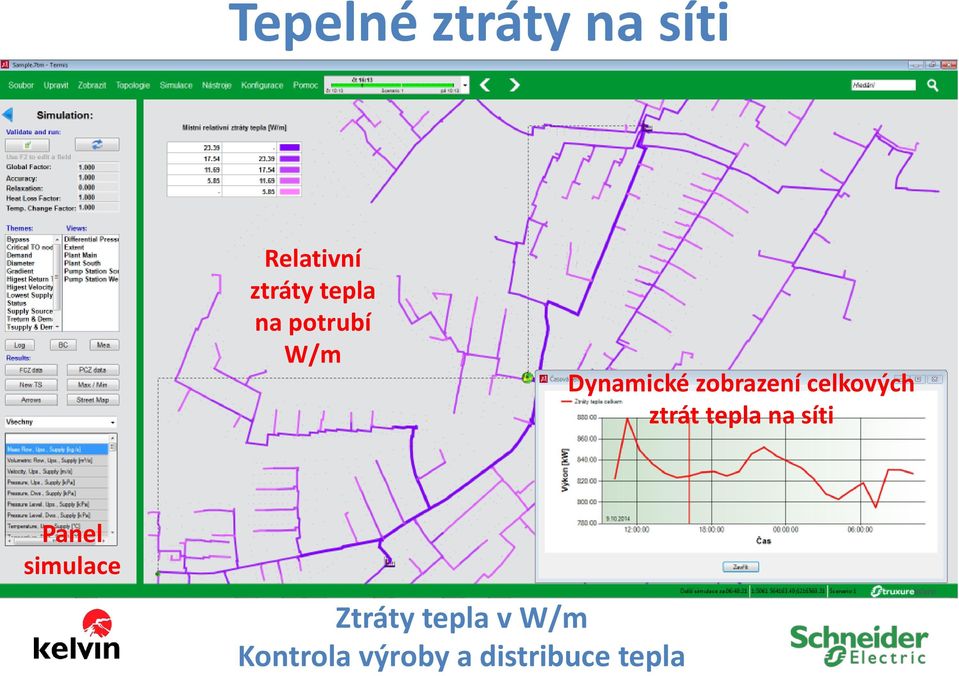

14 Tepelné ztráty na síti Relativní ztráty tepla na potrubí W/m Dynamické zobrazení celkových ztrát tepla na síti Panel simulace Ztráty tepla v W/m Kontrola výroby a distribuce tepla

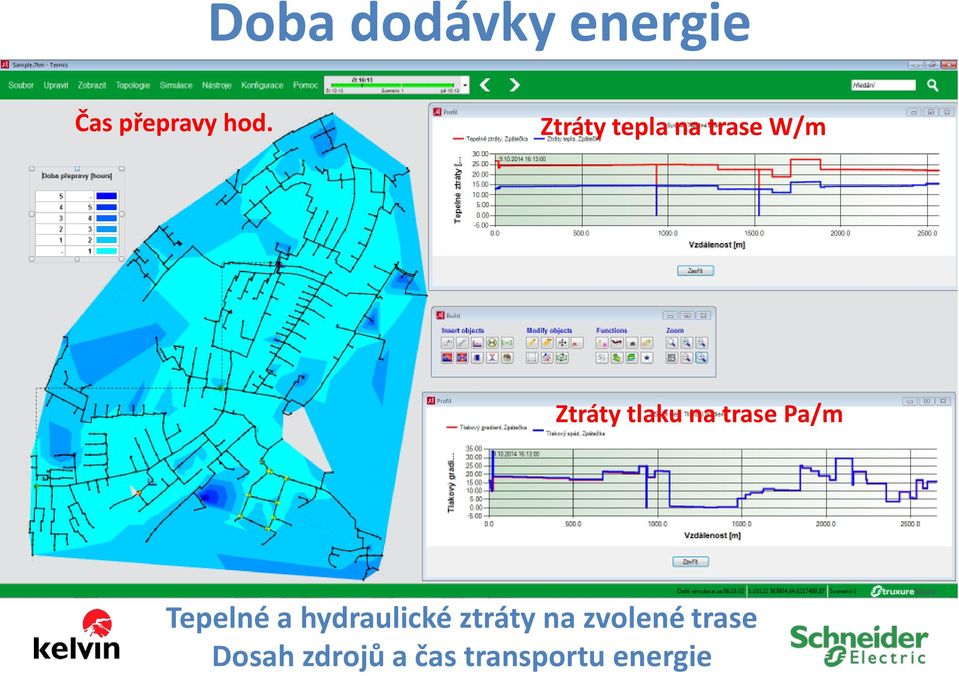

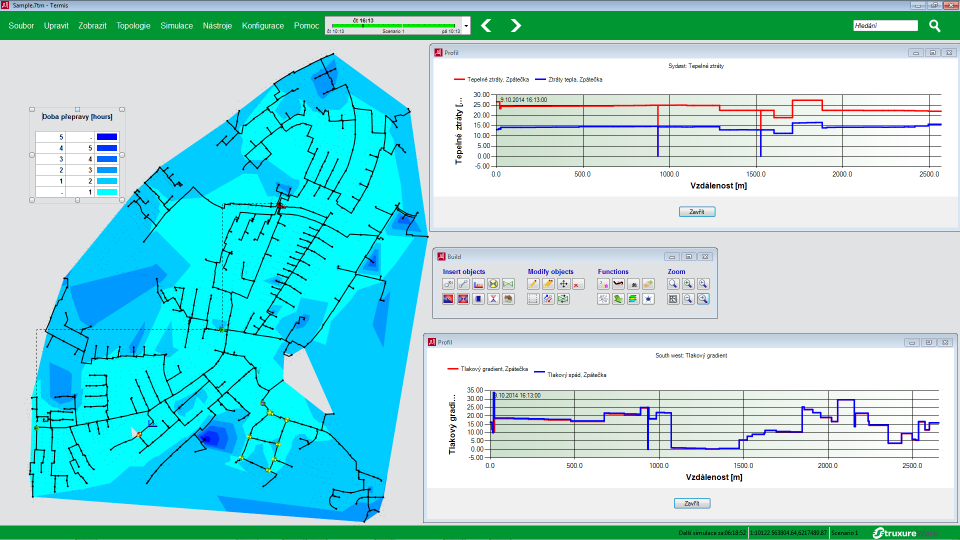

15 Doba dodávky energie Čas přepravy hod. Ztráty tepla na trase W/m Ztráty tlaku na trase Pa/m Tepelné a hydraulické ztráty na zvolené trase Dosah zdrojů a čas transportu energie

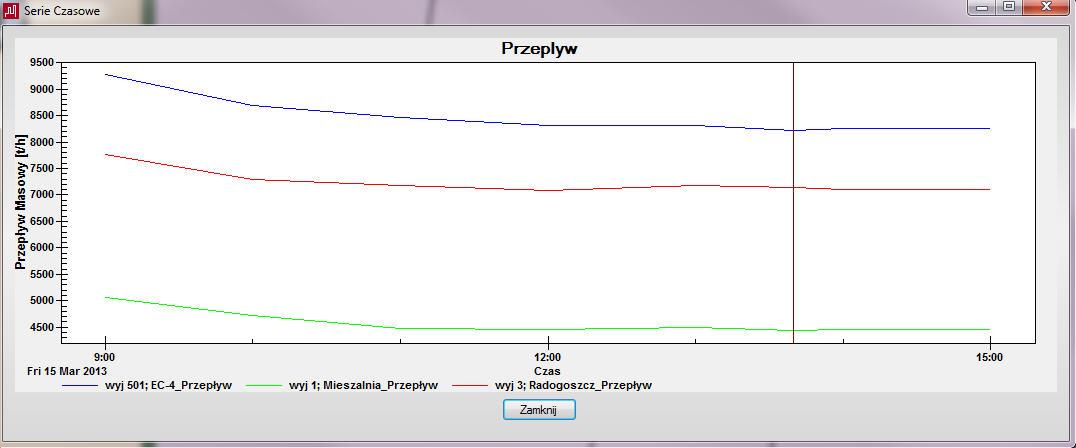

16 Práce v reálném čase On-line Kontrola provozu tří zdrojů Historie Aktuální stav Budoucnost Současnos Výkon MW Prognóza výkonu pro příštích hodin Průtok t/h Teplota C Kontrola a dohled nad aktuálními parametry provozu, zobrazení historických dat a předpověď vývoje

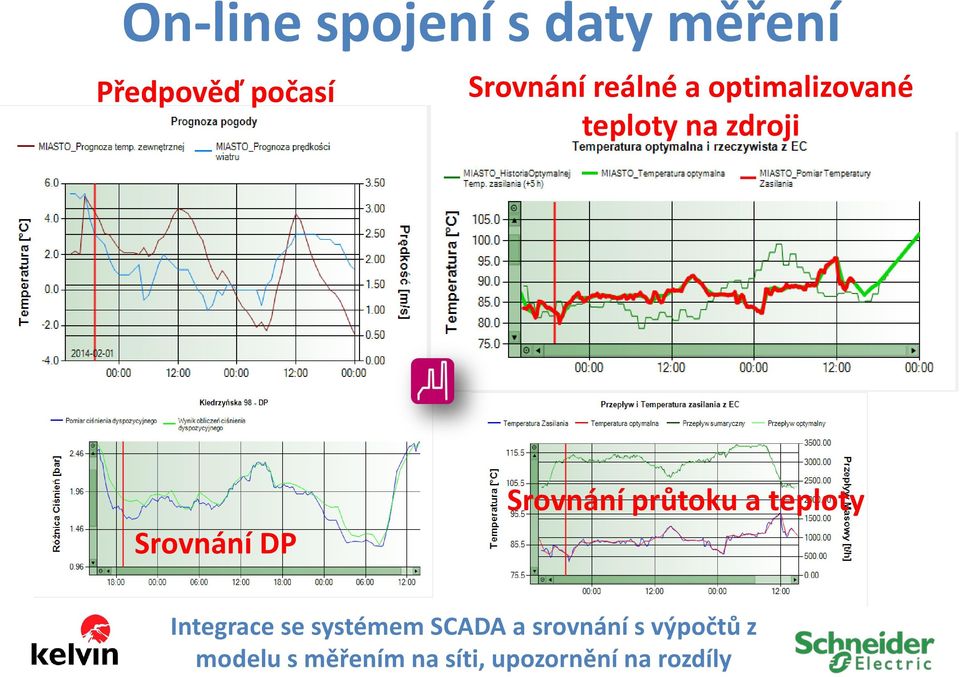

17 On-line spojení s daty měření Předpověď počasí Srovnání reálné a optimalizované teploty na zdroji Srovnání DP Srovnání průtoku a teploty Integrace se systémem SCADA a srovnání s výpočtů z modelu s měřením na síti, upozornění na rozdíly

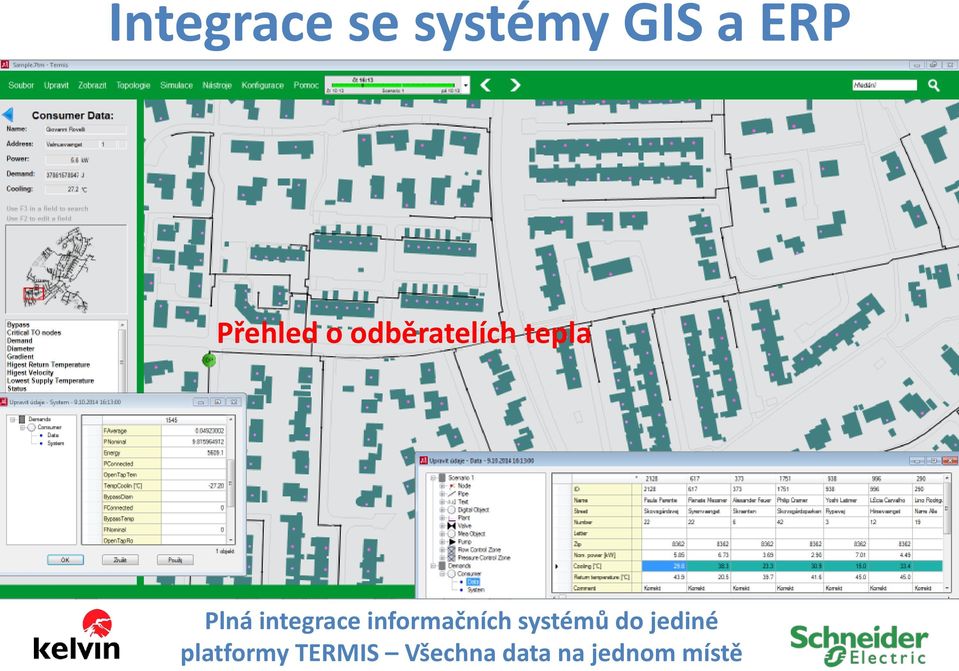

18 Integrace se systémy GIS a ERP Přehled o odběratelích tepla Plná integrace informačních systémů do jediné platformy TERMIS Všechna data na jednom místě

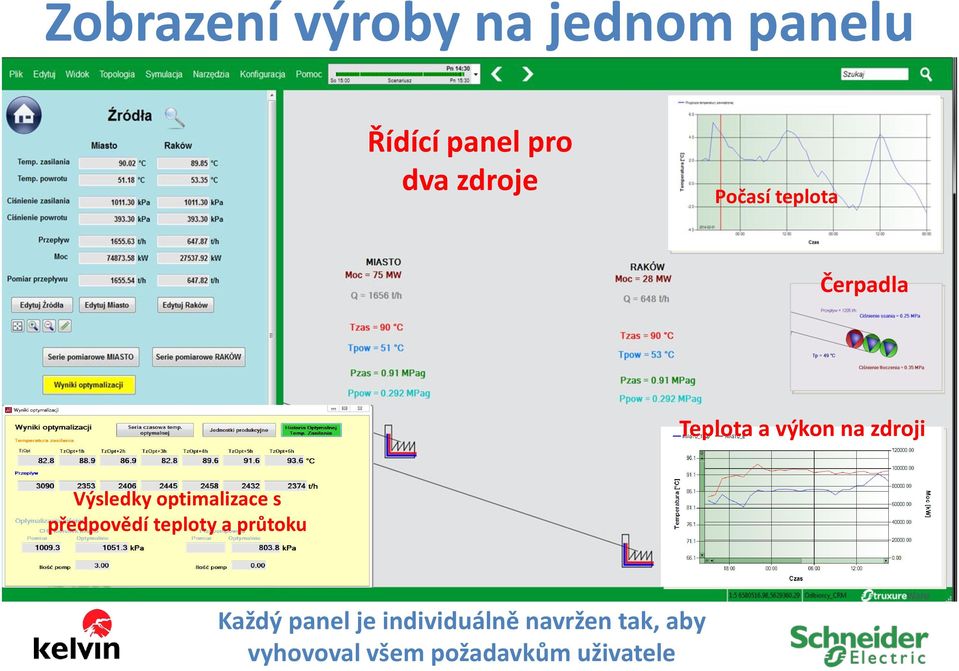

19 Zobrazení výroby na jednom panelu Řídící panel pro dva zdroje Počasí teplota Čerpadla Teplota a výkon na zdroji Výsledky optimalizace s předpovědí teploty a průtoku Každý panel je individuálně navržen tak, aby vyhovoval všem požadavkům uživatele

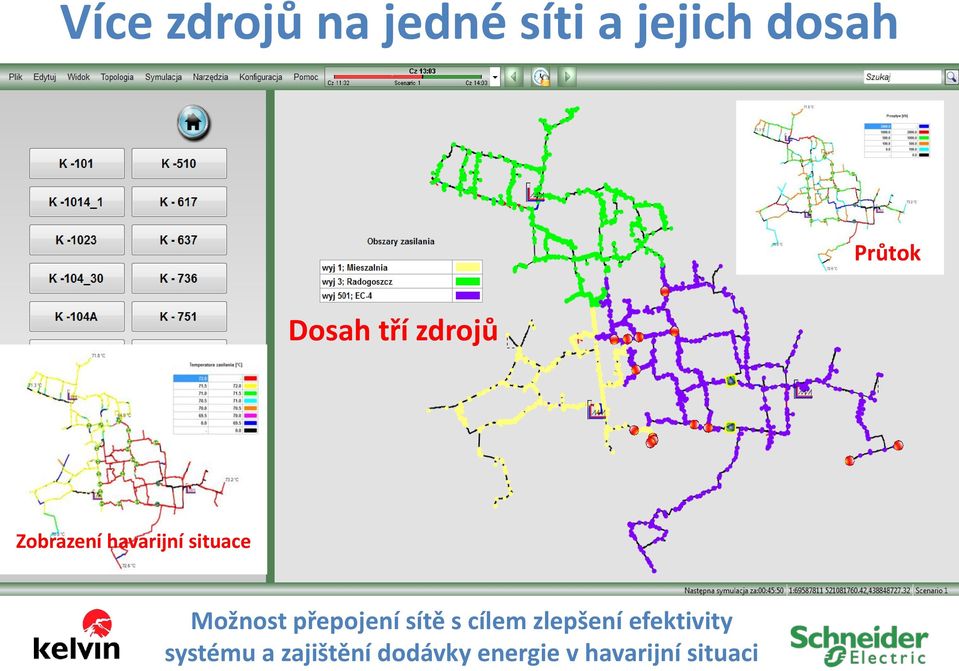

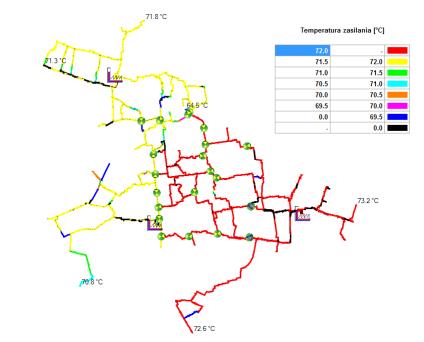

20 Více zdrojů na jedné síti a jejich dosah Průtok Dosah tří zdrojů Zobrazení havarijní situace Možnost přepojení sítě s cílem zlepšení efektivity systému a zajištění dodávky energie v havarijní situaci

21 Řízení nastavení ventilů na síti Ventily Průtok t/h Řízení regulačních ventilů je možné provádět automaticky na základě měření z monitorovacího systému, podmíněné na základě konkrétních okrajových podmínek programu nebo ručně. Jakákoliv změna je okamžitě zohledněna ve výpočtech Efektivní správa a provoz teplárenské sítě

22 Změna oblastí zásobování teplem Ventily - řízení Práce zdrojů Při přepínaní oblastí dodávky, TERMIS informuje jaké by měly být správné parametry práce zdrojů

23 Kontrola, upozornění a alarmy Seznam alarmů Upozornění na zamknutý ventil V TERMIS-u může každý změřený nebo vypočtený parametr podléhat kontrole a při splnění podmínky je generován alarm s upozorněním na situaci

24 Analýza krizových situací Odpojená oblast Seznam odpojených odběratelů Tlak kpa TERMIS umožňuje výpočet ztráty média a výkon odpojených uzlů, umožňuje příjemci oznámení poruch pomocí SMS nebo u

25 Práce více zdrojů na jednu síť Dosah dvou zdrojů Zdroj B Společná oblast dodávky tepla Zdroj A Optymalizace práce několika zdrojů na společnou śíť Přesné numerické výpočty

26 Kompletní obraz práce Uvědoměnění si své činnosti Správné rozhodnutí Vědomé plánovaní výroby Snížení emisí CO 2 Redukce ztrát tepla Přesní výpočty akumulace tepla, zabezpečuje správnou předpověď během ranních špiček

27 TERMIS Kontrola a dohled nad parametry práce Správné výpočty spoždění na síti Přesné výpočty ztrát tepla Práce s několika zdroji tepla Zokruhované teplárenké sítě Prognoza výroby tepla Testovaní práce sítě na modelu Řízení a kontrola nastavení ventilů Jednoduchý přístup k datům Efektivní správa sítě Veškeré informace o síti na jednom místě Kontrola, upozornění a alarmy Správa haváriemi a krizovými situacemi Integrace se systémy SCADA, GIS a ER Optimalizace teploty, výroby a akumulace tepla Optimalizace práce čerpadel Optimalizace tlaku

28 Optimalizace teploty Cílem optimalizace je minimalizace nákladů na rozvod tepla v síti. Optimalizace teploty znamená snížení průměrné teploty v síti na minimum s podmínkou poskytnití zákazníkům dostačující dodávky tepelné energie.

29 Výsledek Optimalizace teploty Ztráty tepla února PEC Katowice Bez optimalizace teploty Optimalizace teploty Pro 400 MW síť PEC Katowice dosahují úspory spojené se snížením tepelných ztrát při přenosu teplárenskou sítí až GJ během jedné topné sezóny.

30 Návratnost Optimalizace teploty Topná sezóna Optimalizace teploty - CERGIA Toruń, Polsko Venkovní teplota Tp/Tz dle tabulky Tp/Tz změřená Nesplnění norem kvality 2008/ C 80.8/ / hodin 2009/ C 86.1/ / hodin Díky optimalizaci teploty účinnost dodávky tepla se zvětšila o 3 %! V sezóně 2008/2009 systém pracoval bez Optimalizace teploty. Realizované teploty se liší o cca. 5 C od tabulkové teploty. V sezóně 2009/2010 při práci s Optimalizátorem teploty se výsledky přiblížily tabulkovým. Dnes jsou výsledky práce systému pod hodnotou v a tabulce. Návratnost investice za méně než dva roky!

31 Vliv Optimalizace teploty V roce 2008 bez TERMIS-u V roce 2010 s TERMIS Optimalizace teploty Teplota dle tabulky Teplota dle dispečera Teplota dle tabulky Teplota dle dispečera s TERMIS Optimalizací teploty Dva uspořádané grafy teploty na výstupu ze zdroje v závislosti na okolní teplotě. V roce 2008 je práce dispečera, zatímco v roce 2010 je práce dispečera s TERMIS Optimizátorem teploty.

32 Teplota o C Efekt Optimalizace teploty Střední teplota v následujících letech Tz Tp Tx DT Přívod Zpátečka Schlazeni Díky použití Optimalizace teploty je každoroční nárůst DT u odběratelů tepla.

33 TERMIS Optimalizace teploty Cergia Toruń, Polsko Snížení teploty napájení vytváří malé zvýšení nákladů na čerpání, a zároveň je jedním z nejjednodušších a nejlevnějších způsobů, jak snížit tepelné ztráty. Snížením teploty vody pomáhá stabilizovat provoz sítě, zejména v přechodovém období. Stabilní práce sítě má vliv na účinnost, dlouhou životnost a spolehlivost systému, jenž se promítá přímo na kvalitu dodávky tepla k odběratelům. Implementace systému pro správu teplárenské sítě TERMIS dovoluje řídit a snížit náklady na provoz CZT. Žádná závislost na jednotlivých lidí - všechny informace a vědomosti o síti na jednom místě. Mirosław Cybulski Specjalista d.s. dystrybucji Cergia S.A.

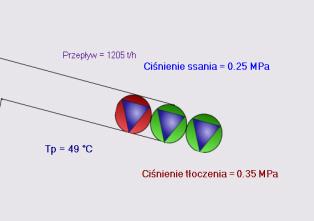

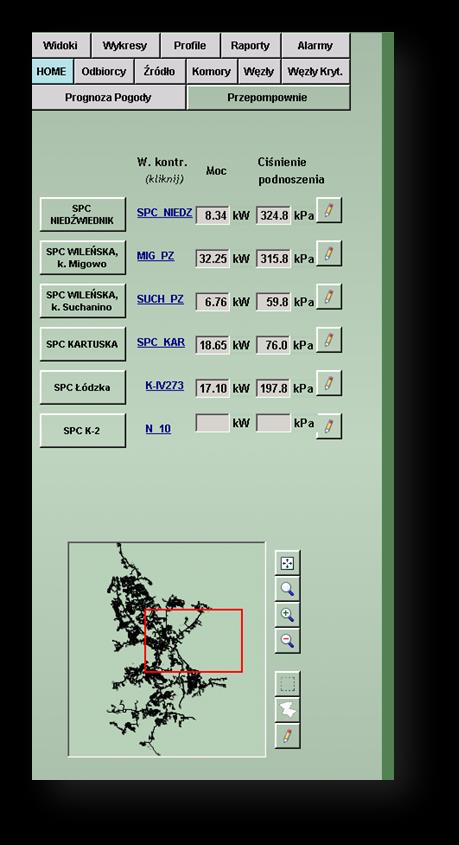

34 Optimalizace čerpadel Návratnost investice za méně než dva roky! Optimalizace práce čerpadel Automatizace procesu řízení čerpadel v závislosti na aktuálním zatížení Minimalizace nákladů na el. energii na čerpání ve zdroji a v čerpací stanicích Udržování tlakové podmínky požadované pro síť TERMIS vypočítá optimální hodnoty nastavení čerpadel, čímž se minimalizují celkové provozní náklady.

35 Optimalizace výroby a akumulace Optimalizace výroby a akumulace tepelné energie Optimální plán prace zdrojů Určuje, který zdroj a kotel má pracovat Harmonogram opt.využití akumulátoru Zakládá na 24 hod. cyklu výroby Optimalizace výroby a akumulace vyhodnocuje množství tepla dodávaného odběratelům v síti a zároveň využití pružnosti a dynamiky, kterou poskytují akumulační nádrže. Algoritmus výpočtu bere v úvahu skutečnost, že zdroje jsou kotly s různými náklady na pohonné hmoty, minimální pracovní čas a ruzné náklady na spuštění a zastavení. Optimalizace výroby a akumulace snižuje náklady na energii a emise o 5-10% a snížuje počet startů kotle tím se sníží náklady na údržbu a prodlouží životnost

36 TERMIS TERMIS je informační nástroj, který uspořádá data, přebírá znalosti, informace a provozní zkušenosti tykající se konkrétní teplárenské sítě. FAKTA Doba návratnosti let Doba navrátnosti 1-3 roky TERMIS je dobrá investice

37 Optimalizace teploty Graf teploty Výsledky: Tabulka optimální teploty na 12 hodin dopředu OPEC Ostrołęka Optimalizace teploty a výsledky prognózy optimalizace na 12 hodin dopředu

38 TERMIS individuální zobrazení Průtok Výkon na zdrojích Teplárna Tychy Ovládací panel s individuálním nastavením dle potřeb uživatele

39 Optimalizace teploty a výroby Zobrazení optimalizatora teploty a harmonográmu výroby tepla ve zdroji

40 Výsledky Optimalizace teploty Teplota Průtok Optimalizace teploty Teplárna FORTUM Czestochowa Výsledky optimalizace teploty na 6 hodin dopředu

41 TERMIS informace o odběratelích Data o odběrateli tepla Informace o odběratelích, aktuální parametry odběru tepelné energie a další informace dle potřeby

42 Kalibrace matematického modelu Kalibrace sítě se zobrazením grafů s naměřenými a vypočtenými parametry DP, teploty a tlaku

43 TERMIS Teplárna TAURON Cieplo Zobrazení aktuálních parametrů na pěti zdrojích a na vybraných bodech sítě.

44 TERMIS řídící panel Teplárna TAURON Cieplo Řídící panel pro dva zdroje tepla a grafy práce zdrojů s parametry teploty, tlaku a průtoku.

45 TERMIS Panel pro práci zdroje Zdroj Teplárna GPEC - Ovládací panel zdroje s grafy teploty a tlaku. Komplexní grafické zobrazení práce zdroje s parametry průtoku, výkonu a teploty.

46 Optimalizace teploty ve městě Hørning Návratnost investice byla za méně než 12 měsíců s hmatatelným snížením ztrát tepla a emisí CO2. Implementace dynamické optimalizace teploty způsobila pokles průměrné teploty na přívodě o 10 C pro zásobování teplem v Hørning. Počet odběratelů tepla 2550 Páteřní potrubí 44,7 km, vedl. potrubí 34 km Max. průtok čerpadla 420 m3/hod Průměrná zátěž - 15 MW a 200 TJ/rok Teplota na výtlaku snížená ze 78 C na 68,6 C Tepelné ztráty sníženy z 23 % na 20,7 % Úspory v roce 2008: ,- EUR Snížení emisí CO2 o 215 tun ročně Investice do TERMIS-u se vrátila mnohokrát

47 Optimalizace teploty v teplárně Suldrup District Heating V květnu 2007 společnost Suldrup District Heating realizuje implementaci software TERMIS on-line s modulem Optimalizace teploty. Od té doby přesvědčivé výsledky daleko předčila očekávání. Teplota snížena z původních 85 C na C Výpočty provedené na teplárně ukázaly, že roční úspora dosáhla snížení nákladů o DKK Další méně měřitelnou, ale přesto důležitou výhodou je to, že rozhodnutí již nejsou založeny na odhadu, ale na skutečných výpočtech

48 Optimalizace teploty v teplárně Ølgod Tekniske Værker Optimalizace teploty přinesla velké finanční úspory ve výrobě tepla a podrobné znalosti stavu v síti, která je nepostradatelná v průběžnou údržbu a optimalizaci sítě. Počet odběratelů km hlavní trubky 22 km přípojky Plocha: 210 ha Max. výkon 14,5 MW Tepelné ztráty ze snížené z 25% na 20% Teplota snížena ze 72 C na 66 C Úspora zhruba 800 MWh/rok Kontrolní měření na síti ukazují, že výpočty v software TERMIS jsou správné. TERMIS je nástroj, který pomáhá zajistit optimální regulaci teploty a dává neocenitelné znalosti o síti

49 Optimalizace teploty v teplárně Copenhagen Energy TERMIS byl vybrán, protože splňuje funkce nástroje pro plánování, řízení a optimalizaci dodávky tepla. TERMIS je zdrojem úspor nákladů ve výši 25 milionů USD a hlavní faktorem, který drží cenu vytápění na jedné z nejnižších úrovní na místním trhu. Počet odběratelů Parní potrubí 170 km Horká voda 1150km Parní zdroj 500 MW Zdroj horká voda 1000 MW Zavedením nástroje Optimalizace teploty je roční úspora na tepelných ztrátách v síti cca 10 milionů DKK.

50 Optimalizace teploty v teplárně Hjørring District Heating Teplárna snížila teplotu na vstupu v průměru o 8 stupňů. Výsledkem je snížení tepelných ztrát o téměř o 10% to odpovídá přibližně 4300 MWh. Počet tepelných výměníků 6 Hlavní potrubí 148 km Přípojky potrubí 102 km Počet spotřebitelů 8400 Maximální výkon 85 MW Snížení tepelný ztrát z 23% na 20,7% Návratnost investice < 1 rok Snížená CO2 o 227 tun za rok Optimalizace teploty byla nainstalována na podzim roku 2006, nyní můžeme dokumentovat úspory zhruba USD ročně..

51 TERMIS ve Viken Fjernvarme A/S Norsko Pro nás velmi důležitý aspekt byl výběr softwaru, který nám umožní plně využít data z GIS a zároveň nám umožní integrovat systém SCADA a fakturační systém s on-line výpočty na teplárenské síti. Ronald Eivind Thauland IT Manager Viken Fjernvarme A/S

52 Optimalizace práce čerpadel v Odense Municipal DH - OMDH Ušetřili jsme přibližně 7 mil. USD, protože jsme začali s realizací software TERMIS online v roce To vše z celkové investice přibližně 1,5 mil. USD. Během posledních 12 let OMDH investovala do systému řízení TERMIS On-line, který komunikuje se systémem SCADA, GIS, fakturací a dalšími firemní systémy. Máme také TERMIS modul Optimalizace čerpadel, založených na prognóze počasí a spotřeby tepla pro nejbližší budoucnost. Investice do modulu Optimalizace čerpadel byly přibližně USD, a OMDH realizuje roční úsporu kolem USD jen na provozu čerpadel.
