RÁDIOVÝ PIR DETEKTOR POHYBU SE SNÍMAČI TEPLOTY A INTENZITY OSVĚTLENÍ A BATERIOVÝM NAPÁJENÍM AXXESS MS-C4ZB-1 - INSTALAČNÍ NÁVOD

Transkript

1 RÁDIOVÝ PIR DETEKTOR POHYBU SE SNÍMAČI TEPLOTY A INTENZITY OSVĚTLENÍ A BATERIOVÝM NAPÁJENÍM AXXESS MS-C4ZB-1 - INSTALAČNÍ NÁVOD ÚVOD Rádiový pasivní tepelný detektor pohybu osob s měřením teploty a intenzity světla MS-C4ZB-11 je určen pro začlenění do systémů řízení a automatizace budov s prvky firmy Control4 se kterými je plně kompatibilní. Detekční charakteristika a dosah detektoru plně odpovídá požadavkům na použití pro detekci osob v bezpečnostních aplikacích i řízení světel a úspor energií. Kromě detekce osob snímač rovněž umožňuje měřit teplotu prostředí, intenzitu osvětlení (a příslušná verze i vlhkost). Obsah dodávky 1x Detektor pohybu 1x držák délky 25mm s kulovým kloubem 1x držák délky 37mm s kulovým kloubem 2x baterie 2x upevňovací šrouby PARAMETRY- CHARAKTERISTIKY: Objednací kód MS-C4ZB-11 MS-C4ZB-11H (varianta s detektorem vlhkosti) Detektor pohybu s duálním snímacím prvkem a stíněním detekční charakteristika: 90º horizontálně., 30º vertikálně, efektivní dosah: 7.6m Snímač intenzity světla od tmy až po max. jas [%] Napájení 2x AA Lithiová baterie 3.6 V Doba provozu 2 roky + Signalizace stavu baterie ano Rozměry Š x V x H 5.8cm x 7.7cm x 1.3 cm Rádiová komunikace ZigBee Pro 2,4GHz ( ) Dosah 100m (volný prostor) Kompatibilita Driver pro systém Control4 Dostupné barvy krytu černá a bílá Vestavěný teplotní snímač přesnost +/- 1 C Volitelný snímač vlhkosti relativní vlhkost, přesnost +/- 2% - Rozsah pracovních teplot -40 C až 70 C Certifikace CE Napájení Detektor je dodáván již osazený dvojicí lithiových baterií AA, 3.6V. Tyto baterie mají výhodu oproti alkalickým nebo Li-ion bateriím ve vyšší energetické hustotě a vynikajícímu rozsahu pracovních teplot. Navíc v režimu kdy detektor není v provozu nebo přestávkách mezi vysíláním (sleep) chemický proces v bateriích udržuje její připravenost periodickým mžikovým cvičením. Díky tomu je tento typ baterií připraven k okamžitému nasazení. Nedoporučuje se a není nutné baterie vyjímat a skladovat odděleně. Náhradní baterie je možno koupit lokálně. Jedna z vhodných značek je TADIRAN. Životnost baterií typicky 2.5 roku. 1

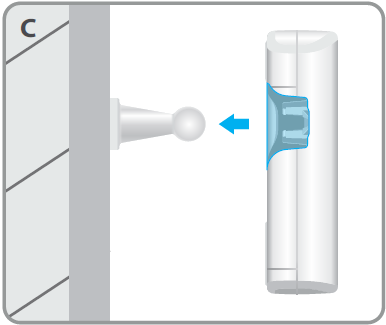

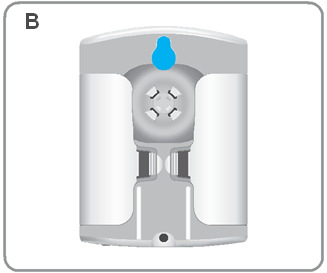

2 Instalace Před upevněním detektoru zkontrolujte, jestli vám vybrané místo umožní přístup k tlačítku, kterým se detektor připojuje k rádiové síti ZigBee. Jestliže by se tlačítko stalo obtížně dostupným, proveďte přihlášení detektoru do ZigBee sítě ještě před upevněním. Instalace na držák s kulovým kloubem (s možností natočení) Při instalaci detektoru do rohu nebo v případě potřeby naklonění detektoru použijete/vyberte držák vhodné délky. Připevněte zvolený dvěma šrouby na vybrané místo. Nasaďte detektor na kulový kloub držáku pomocí plastových úchytů na zadní straně detektoru. Instalace s uchycením na šroub otvorem s bajonetovým úchytem (bez možnosti natočení) Na zvoleném místě zašroubujte upevňovací šroub tak aby jeho hlava vystupovala dostatečně právě pro nasazení detektoru upevňovacím otvorem (tvaru obrácené klíčové dírky) V případě potřeby (např. při instalace do zdiva) použijte pro upevňovací hmoždinku. Po nasazení detektoru na mírně vyčnívající hlavu šroubu detektor zafixujte zatažením směrem dolů. Je-li po zatažení stále volný, opět jej sejměte, mírně dotáhněte šroub a zkuste jej nasadit znovu. Instalace baterií Detektor je dodáván již osazený dvojicí lithiových baterií AA, 3.6V. Baterie se umisťují do detektoru a jsou přístupné po sejmutí dvojice dvířek na zadní straně detektoru. Dvířka sejmete mírným tlakem směrem k vnějšímu okraji detektoru. Používejte pouze vhodný typ baterií pro zajištění správné a dlouhodobé funkce detektoru. 2

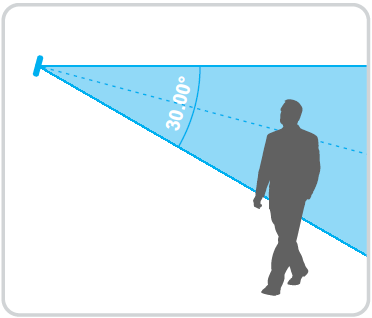

3 Detekční charakteristika PIR detektoru Detekční charakteristika PIR detektoru - horizontální digram Horizontální detekční charakteristika PIR detektoru má úhel otevření 90 a je optimalizována pro instalaci detektoru v rohu místnosti pro zajištění nejlepšího pokrytí. Detekční charakteristika PIR detektoru vertikální diagram Vertikální detekční charakteristika PIR detektoru má úhel otevření 30. Při instalaci detektoru do větší výšky sklopte detektor pro zajištění co nejlepšího pokrytí. Rádiové připojení sítí ZigBee Pro připojení k síti ZigBee musí být detektor v jejím dosahu. Nastavování vlastností detektoru v síti ZigBee se provádí tlačítkem na spodní straně detektoru, na pravé straně při pohledu zepředu. Sekvence stisků tlačítka: Přihlášení do sítě ZigBee: Odhlášení ze sítě ZigBee: Reset: Aktivovat režim nastavování PIR: 4 x krátce stisknout, detektor 6x dlouze blikne v případě úspěšného přihlášení 13 x krátce stisknout, detektor 6x dlouze blikne v případě úspěšného odhlášení 15 x krátce stisknout, detektor 6x blikne, není-li přihlášen, nebo 1 x dlouze je-li přihlášen 8 x krátce stisknout, detektor blikne při zachycení pohybu Při přihlašování do sítě ZigBee detektor během hledání sítě ZigBee až 6x. Po přihlášení LED blikne jednou dlouze. Po připojení baterií detektor blikne jednou dlouze jako potvrzení že je přihlášen do sítě ZigBee, nebo 6x blikne v případě, že do sítě ZigBee není přihlášen. DOSAH: Rádiový dosah závisí na typu připojovacího uzlu (řídicí jednotka, retranslační modul bez/s anténou ) a překážkách mezi detektorem a připojovacím uzlem. V otevřeném prostoru je dosah detektoru až 100m. V interiéru může dosah klesnout až na cca 10m. Při výběru umístění detektoru zohledněte rovněž požadavky rádiové sítě. Detektor je ZigBee zařízením typu koncové zařízení a neprovádí retranslaci ZigBee signálu. Testování/nastavování detekční charakteristiky PIR detektoru. Pro správnou funkci PIR detektoru je nutné řádné zamíření na prostory ve kterých má být pohyb detekován. Pro aktivaci režimu testování detekční charakteristiky PIR detektoru stiskněte nastavovací tlačítko 8x nebo nastavte tento režim z programu Composer Pro. Namiřte detektor do požadovaného prostoru a dle blikání LED diody zkontrolujte, jestli detektor detekuje všude, kde má být pohyb osob detekován. Detektor automaticky opustí testovací režim po 8mi minutách. 3

4 Odlaďování Jestliže při stiscích nastavovacího tlačítka bliká LED na čelní straně detektoru pak je detektor řádně napájen z baterie Jestliže nebliká, vyjměte a opět instalujte baterie. Po instalaci baterií detektor startuje cca 1min. Po náběhu detektoru by při stiscích nastavovacího tlačítka měla LED na čelní straně detektoru blikat. Jestliže neraguje zkontrolujte a vyměňte baterie. Jestliže LED dioda řádně reaguje na stisky tlačítka ale systém Control4 nepřijímá zprávy o zachycení pohybu PIR detektorem, zapněte režim nastavování PIR. LED dioda v tomto režimu blikne pokaždé, když PIR detekuje pohyb. Jestliže LED dioda bliká je PIR v pořádku a problém je v komunikaci ZigBee. Zkontrolujte, jestli je detektor v dosahu ZigBee signálu a jestli je řádně přihlášen k rádiové síti systému Control4.V případě přetrvávajícího problému jej zkuste ze sítě Zigbee odhlásit a opět přihlásit. Jestliže LED nebliká při pohybu před detektorem a zapnutém režimu nastavování PIR může být závada v detektoru, kontaktujte dodavatele. UPOZORNĚNÍ: Detektor neindikuje pohyb po dobu cca 1 minuty po instalaci baterií a náběhu elektroniky! Driver detektoru pro systém Control4 - Nastavení Driver pro detektor je k dispozici u vašeho dodavatele /podpora Po nahrání do adresáře Drivers jej naleznete pomocí okna Search: Properties driveru v programu ComposerPro Show properties zapne přenos aktuální měřených hodnot pro zobrazování. 1 hodinu po zapnutí se režim přenosu automaticky pro úsporu baterií vypne Debug mode volba režimu diagnostiky Motion sensitivity- citlivost detektoru pohybu Occupancy Hold Time Jak dlouho po zachycení pohybu bude detektor hlásit přítomnost osob Light- Force Transmit % - při jaké intenzitě osvětlení dojde k okamžitému hlášení hodnoty Temp- Force Transmit % - při jaké změně teploty dojde k okamžitému hlášení hodnoty (o 1,2,3,4 C, VYP) Humidity - Force Transmit % - při jaké hodnotě vlhkosti dojde k okamžitému hlášení hodnoty Report Time jak často se budou přenášet naměřené hodnoty Motion in Day Mode hlásit pohyb v režimu Den A/N Motion in Day Mode hlásit pohyb v režimu Noc A/N Mode aktuální režim detektoru (Den/Noc) Day Mode Level % při jaké intenzitě jasu světla se detektor přepne do režimu Den 4

5 Night Mode Level % při jaké intenzitě jasu světla detektor přepne do režimu Noc Setup Mode Level - zap/vyp režim testování PIR detektoru (On/Off) při pohybu bliká při LED na detektoru Setup Mode - aktuální stav testování PIR detektoru Temperature Calibration kompenzační konstanta měření teploty Temperature Scale nastavení jednotek C / F Temperature Display nastavení přesnosti zobrazování teploty, 0,25,0,5,1,2,3,4 C Další pole zobrazují naposledy přijaté hodnoty měřených parametrů, verzi firmware detektoru a stav procesu update firmware. Connections ControlAV Driver má jednu Connection typu CONTACT_SENSOR pro připojení vizualizační ikony. Properties - Actions driveru V menu System Design jsou tlačítka volby zahájení a zastavení upgrade Firmware detektoru. Lua V okně Lua lze podle typu nastavení parametru Debug mode sledovat výpis provozních informací o fungování a komunikaci driveru s detektorem. 5

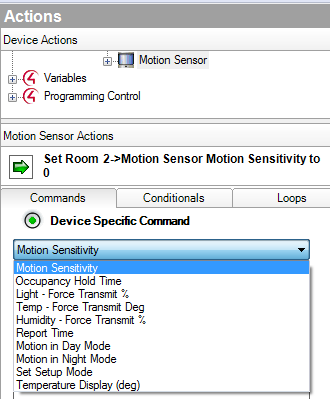

6 Proměnné, Programming - Events a Actions Driver obsahuje systémové proměnné obsahující aktuální stavy a naposledy čtené hodnoty z čidel detektoru. V menu Programming je možno pomocí Events vyhodnocovat detekování pohybu, ukončení detekování pohybu a stavy baterie detektoru. V menu Programming je možno v Actions skriptem Programmingu nastavovat parametry driveru stejně jako z okna Properties v menu System Design. V.Doc
