3 Systém na ploché střechy bez průniku střechy Montáž na ploché střechy bez přitížení upevněno jako z kouzelné ruky efektivní využití střešní plochy vhodné téměř pro všechny ploché střechy 2009 IBC SOLAR 3

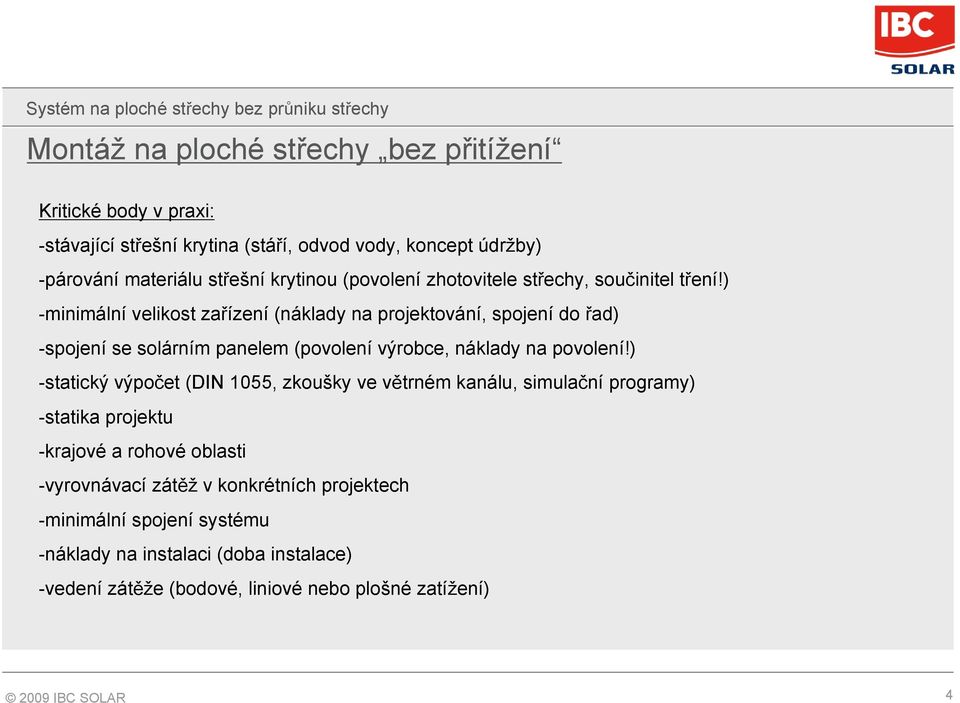

4 Systém na ploché střechy bez průniku střechy Montáž na ploché střechy bez přitížení Kritické body v praxi: -stávající střešní krytina (stáří, odvod vody, koncept údržby) -párování materiálu střešní krytinou (povolení zhotovitele střechy, součinitel tření!) -minimální velikost zařízení (náklady na projektování, spojení do řad) -spojení se solárním panelem (povolení výrobce, náklady na povolení!) -statický výpočet (DIN 1055, zkoušky ve větrném kanálu, simulační programy) -statika projektu -krajové a rohové oblasti -vyrovnávací zátěž v konkrétních projektech -minimální spojení systému -náklady na instalaci (doba instalace) -vedení zátěže (bodové, liniové nebo plošné zatížení) 2009 IBC SOLAR 4

5 2009 IBC SOLAR 5

6 Slunce se systémem KNUBIX 100 a novinka na trhu KNUBIX 80 jsou samonosné montážní systémy na ploché střechy pro velká fotovoltaická zařízení. Od základu byl vymyšlen jedinečný naklikávací systém z lehké hliníkové konstrukce pro solární panely IBC SOLAR 6

7 Veletrh Frankfurt n.m. výška střechy 37 m 2009 IBC SOLAR 7

8 Oblast použití: velké ploché střechy s malou rezervou zatížení (např. lepenkové, folie) Přesvědčivé vlastnosti: aerodynamický, samonosný montážní systém pro FVE na ploché střechy montáž bez průniku skrz střechu montážní systém z hliníkové lehké konstrukce není potřeba dodatečné zatížení, nebo pouze malé rychlá a bezpečná montáž obzvláště vhodné pro střechy s krytinou z PVC fólie 2009 IBC SOLAR 8

9 vhodné pro všechny solární panely s rámem přezkoušeno staticky i na oddolnost proti korozi vyzkoušeno ve větrném tunelu certifikováno od TÜV Rheinland 2009 IBC SOLAR 9

10 Porovnání KNUBIX 100 pro všechny panely s rozměry KNUBIX 80* pro všechny panely s rozměry Šířka mm Šířka mm Délka mm WB mm WB mm WB mm WB 1820 Délka mm * K dodání cca od půli září 2009 IBC SOLAR 10

11 Technické údaje / podmínky použití: Technické a projekční předpoklady: sklon panelu 20 pevně max. dovolený sklon střechy 5 maximálně ve směru S-J Nové: projekty se sklonem střechy ve směru V-Z prozatím zastaveny (zvláštní řešení na vyžádání) šířka panelu* mm; mm váha** ca. 9-25kg/m² min. odstup od atiky nebo 1,4m (závisí na výšce od kraje střechy budovy) odstupy od kraje střechy dle statika je třeba dodržet min. velikost zařízení 30 kwp => ca. 420m² * nutný souhlas výrobce panelů ** podle zatížení v okrajových oblastech 2009 IBC SOLAR 11

12 min. uspořádání: 3x8 panelů nebo 8x3 panely, nejméně však 2 řady ve spojení proměnlivá vzdálenost mezi řadami; standardní vzdálenost u KNUBIX 100: 2,00 m; u KNUBIX 80: 1,60 m min. součinitel tření µ 0,6 materiál nerezová ocel / hliník po 15 panelech vodorovně nebo 15 řadách svisle je třeba naplánovat rozdělení střešních profilů, případně pole panelů rovná plocha střechy (žádné zprohýbání fólie, žádné průchody a výstupky na střeše) kritické oblasti na střeše v souvislosti se sacím účinkem větru jsou rohy v SZ a SV částech střechy. Zde je třeba počítat s dodatečným zatížením konstrukce 2009 IBC SOLAR 12

13 světlíky na střeše, komíny apod. se musí odstranit řazení jednotlivých panelů není možné 2009 IBC SOLAR 13

14 Příklad okótování pro uspořádání panelů 3 x 3 panely s délkou panelů 1,66 m 2009 IBC SOLAR 14

15 Zajištění proti sklouznutí u sedlových střech na střešní profily se naklikne držák lana lana se předepnou pomocí napínáků zařízení se může roztáhnout nahoru nebo dolů možnost jednoduchého dodatečného vybavení zařízení 2009 IBC SOLAR 15

16 2009 IBC SOLAR 16

17 Odvod vody při montáži napříč zásadně musí být potah střechy bez jakýchkoliv nečistot. Mech, listí, kameny, bláto a olejové vrstvy musí být odstraněny => střechu očistěte před zahájením montáže přerušte ochrannou stavební podložku v oblasti zastínění, cca cm v ideálním případě se konce přilepí ke střešním profilům, např. Solar-Flex/Weicon. Zabraňte vyplavení podložky tlakem vody 2009 IBC SOLAR 17

18 Technické údaje / podmínky použití : Odsouhlasené panely již odsouhlasené: dotázané: zamítnuté: IBC PolySol 2xx TT,IBC MonoSol 2xx ET, IBC PolySol 2xx VG,IBC PolySol 2xx TE, Yingli STP, BP und Trina Sharp, Sanyo Stavební ochranná podložka (BM) Důležité! Aby se ochránila střešní krytina, je nutno použít stavební ochrannou podložku BM. BM musí být osazena ze strany stavby a musí být schválena od výrobce střešní krytiny! Toto je pro případ, dokud nedostaneme souhlas k univerzální BM IBC SOLAR 18

19 Druh střechy Potah Označení Cena od 500 rolí Šířka pruhu 25 cm Tloušťka: 8 mm Bitumenová střecha / střecha s folií HMS utěsnění Kraitec Typ 7150 B Typ 7153 P => 40% vícenáklady cca 1,29 /bm cca 1,76 /bm BSW Regupol Typ 9510 RHS => velmi dobré vlastnosti za vlhka cca 1,61 /bm Střecha s PVC folií Pokrývačský nákup - jih Mezivrstva 2 mm Bauder Thermofol Pochozí folie Typ na to stavební ochrannou folii s.o. cca 0,81 /bm 2009 IBC SOLAR 19

20 Mějte na zřeteli: životnost stávající střešní krytiny popř. nechat přezkoušet stav stávající střešní krytiny odbornou firmou. respektujte rezervu zatížení střešní konstrukce vyvarujte se pokrytí okrajových a rohových oblastí mějte na zřeteli kombinaci materiálů je třeba se přizpůsobit stávajícím ochranným opatřením proti blesku montážní systém nesmí bránit odtékání dešťové vody 2009 IBC SOLAR 20

21 Sicherheit / Test: Vysoká škola Ravensburg/Weingarten Zkoušky ve větrném kanálu a výpočty Německá společnost pro zkoumání podstaty zemětřesení a dynamiky budov Neueste Berechnungsmethoden praxisgerecht aufzubereiten und unseren Kunden in leistungsfähigen und einfach bedienbaren Simulationswerkzeugen zur Verfügung zu stellen IBC SOLAR 21

22 Aktuální průběh projektování: 1. Poslat poptávku na IBC SOLAR na základě: - vyplněného dotazníku, - plánu prostorového uspořádání na střeše(pv-manager nebo CAD), - technické listy střešní folie a izolace, -přezkoušení nosnosti střechy statikem na místě, - fotografie střechy, místa a okolí stavby ze všech světových stran 2. IBC prověří možnost realizace stavby a vystaví nabídku na základě dodaných údajů 3. IBC vystaví nabídku na zákazníka 4. Při odsouhlasení zakázky bude proveden statický výpočet a konečné rozhodnutí o dodatečném zatížení podle statiky systému IBC SOLAR 22

23 Dotazník: 2009 IBC SOLAR 23

24 Informace KNUBIX Potřebné informace podle dotazníku KNUBIX - Rezerva zatížení střechy Údaje v kg/m 2! - Vzdálenost od kraje Musí činit alespoň 1/5 výšky budovy ke všem vnějším okrajům střechy Např.: výška budovy 15 m => 15m/5 = 3 m minimální vzdálenost od kraje - Plán střechy U více střech udat každou výšku U sousedících nebo přilehlých střech vypracovat celkový přehledový plán - Velikost polí panelů Minimálně 3 řady ve spojení Oddělení po maximálně 15 řadách panelů a 15 panelech vedle sebe 60 cm vzdálenost pro oddělení panelů pro připojení postraního spoileru 2009 IBC SOLAR 24

25 - Letecký pohled s okolím Pokud budova ještě není na leteckém pohledu k dispozici, dokreslete umístění haly ručně - Střešní krytina Bitumen (lepenka), fólie, apod. Důležité kvůli zatížení - Ochranná stavební podložka U PVC fólií použijte navíc dělící rouno - Katalogový list panelu Je vždy od KNUBIXU požadován - Dotazník vždy podepsat od objednatele Je od KNUBIXU bezpodmínečně požadováno 2009 IBC SOLAR 25

26 Statika: 2009 IBC SOLAR 26

27 Montážní kroky: 1. Položit stavební ochranné podložky 2. Podle montážního plánu položit střešní profily 3. Nakliknout spodní a horní opěrné prvky 2009 IBC SOLAR 27

28 Montážní kroky: 4. Nakliknout svorky 5. Podle potřeby dodatečné zatížení 6. Položit panely a upevnit 2009 IBC SOLAR 28

29 Montážní kroky: 7. Namontovat spojlerové a postranní plechy Hotovo! Ve střešních profilech je možno vést kabely IBC SOLAR 29

30 FAQ často pokládané otázky: Příprava střechy: je nezbytné důsledné vyčištění střechy! Výhody díky KNUBIX? důkaz stability nepatrné zatížení střechy žádné průchody střechou přívětivé k montáži zvýšení na 20 přívětivé na údržbu při sanaci střechy Do jak velkého sklonu střechy je možno montovat? do 5 - bez montáže napříč bez problémů od 5 - je možné rozhodnout v jednotlivých případech 2009 IBC SOLAR 30

31 Kolik panelů v jednom modulovém poli? nejméně 3x8 panelů nebo 8x3 panely, avšak alespoň 2 řady propojené Po 15 panelech v vodorovně nebo 15 řadách svisle je potřeba naplánovat rozdělení střešních profilů, případně modulových polí Podmínky pro střešní plášť vhodné pro foliové a bitumenové střechy -> žádné velké nerovnosti povrchu vhodné pro střechy se štěrkem nebo zazeleněné -> pokud nejsou žádné nerovnosti Výjimka: trapézová střecha - je možné rozhodnout v jednotlivých případech 2009 IBC SOLAR 31

32 Vzdálenost k okraji střechy? musí být dodržena nejmenší vzdálenost 1,40 m Vlastnosti střechy? musí být stabilní pro chůzi a nesmí mít žádné velké nerovnosti povrchu Kolik váží montážní systém na ploché střechy KNUBIX? KNUBIX 100 KNUBIX 80 cca 9,8 kg / m2 plošné zatížení cca 8,5 kg / m2 při váze panelu 19 kg při váze panelu 16 kg cca 16,8 kg / m liniové zatížení cca 13,8 kg / m 2009 IBC SOLAR 32

33 V jaké vzdálenosti se mohou montovat řady panelů? KNUBIX 100 standardní rozměr KNUBIX 80 2, 00 m 1,6 m od přední hrany panelu k přední hraně následujícího panelu Jaké jsou možné úhly nastavení? 20 - u velkých projektů od 1 MW jsou možné i menší úhly nastavení Jak jsou postaveny panely na střeše? panely se montují ve vodorovné poloze Jakou formou je možné v případě potřeby systém přitížit? v případě potřeby je možné položit betonové bloky na střešní profil pod panelem 2009 IBC SOLAR 33

34 Jak dlouho trvá v průměru montáž kompletního zařízení? 3 montéři instalují cca kwp/den (včetně kabeláže, panelů až ke střídači) 2009 IBC SOLAR 34
