1 Optické systémy METEL update METEL s.r.o. Program: 1. Optické přenosy - základní pojmy - vysvětlení základních pojmů 2. Komunikace v IP systému - vysvětlení základních pojmů IP komunikace 3. LAN-RING switche 2.generace - představení nového hardware 4. Aplikace managementu SIMULand - praktické příklady 5. Integrace dalších systémů - praktické příklady použití I/O a RS Další novinky v sortimentu METEL - přehled novinek z celého sortimentu 1

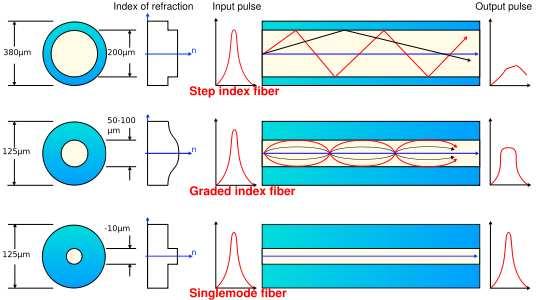

2 Základní pojmy Druhy optických vláken LAN - Local Area Network označuje lokální počítačovou síť - dle modelu ISO/OSI používá sedmivrstvou síťovou architekturu - každá ze sedmi vrstev vykonává skupinu jasně definovaných funkcí potřebných pro komunikaci - pro svou činnost využívá služeb své sousední nižší vrstvy - služby pak poskytuje sousední vyšší vrstvě. Fyzická vrstva - definuje elektrické a fyzikální vlastnosti zařízení Spojová vrstva - uspořádává data z fyzické vrstvy do rámců (frames) Síťová vrstva - stará se o směrování paketů (IP, ICMP, ARP) Transportní vrstva - zajišťuje přenos dat mezi koncovými uzly (TCP, UDP) Relační vrstva - synchronizuje dialog mezi spolupracujícími relačními vrstvami obou systémů (NetBIOS, AppleTalk, RPC, SSL) Prezentační vrstva - transformuje data do tvaru, který používají aplikace Aplikační vrstva - poskytuje aplikacím přístup ke komunikačnímu systému (FTP, DNS, DHCP, POP3, SMTP, SSH, Telnet, TFTP) 2

3 Optická vlákna používaná v CCTV Průměr Vlnová Útlum Šířka pásma Multimode jádro/plášť 62,5/125 délka 850 [db/1km] 3,5 [MHz/1km] 200 [µm] [nm] Multimode 62,5/ ,5 500 Multimode 50/ Multimode 50/ ,5 600 Singlemode 9/ , Singlemode 9/ , Optopřevodníky METEL jsou MM / SM univerzální = jeden typ převodníku na všechny vlákna Optický útlum & vlnová délka 1310nm 1550nm neviditelné pásmo 3

4 Optický výkon & citlivost & dosah... Převodníky Vlákna Výkon [dbm] Citlivost [dbm] Dosah [km] TS, RS, TW, RW MM TS, RS, TW, RW SM M MM M SM G MM G SM Výkon [dbm] Citlivost [dbm] = Překlenutelný útlum [db] ( ) ( 31) = dB Optické konektory SC PC Všechny optopřevodníky METEL jsou osazeny konektory SC s broušením typu PC. 4

5 WDM multiplex Všechny převodníky MM jsou jednovláknové TW RW vysílá na 1310nm / přijímá na 1550nm vysílá na 1550nm / přijímá na 1310nm Převodníky LAN-RING 200M a 2G Port 6 Port 7 vysílá na 1310nm / přijímá na 1550nm vysílá na 1550nm / přijímá na 1310nm P6 P7 P6 P7 P6 P7 P6 P7 P6 P7 Modulace optického signálu SNR AM Výrazně závislá na FM Konstantní > 60dB Digitální Konstantní modulace > 65dB délce přenosu (minus šum způsobený nečistotami ve vlákně) SNR Lmax FM + digitál AM km 5

6 Modulace & Aliasing Při použití digitálních optopřevodníků můž ůže vlivem dvojnásobného převzorkování dojít k jevu zvanému aliasing... 1.digitalizace 2.digitalizace Typ:8bit/15Msps Vstupní analogový videosignál na vstupu optopřevodníku Analogový videosignál na výstupu optopřevodníku Analogový videosignál na výstupu digitálního záznamu A/D D/A DVR A/D Optická trasa Koax. kabel Modulace & Aliasing 6

7 Modulace & Aliasing Modulace & Aliasing => Doporučení Analogové řešení V/F F/V PC Analogové řešení s digitálními optopřevodníky IP řešení V/8...10bi t bit/ V PC TCP TCP PC 7

8 Modulace - shrnutí Analogové optopřevodníky Optopřevodníky METEL používají výhradně FM modulaci. Digitální optopřevodníky Optopřevodníky METEL používají vysokou vzorkovací frekvenci videosignálu 27MSps bez komprese a 8B/10B kódování. IP optopřevodníky Optopřevodníky METEL používají 8B/10B kódování a proprietární protokoly LAN-BUS a LAN-RING Přepěť ěťové ochrany Napájení Analogové převodníky 2x transil 600W (10/100 Switche + IO moduly 2x transil 1500W (10/10 Videosignál TS, RS, RW 2x transil 600W (1 TW dtto + RS485 RW, Switche + IO moduly 2x transil 600W (10/100 TW dtto + Fast Switche + IO moduly 1x transil 1500W (10/1000µs) ethernet + bleskojistk Gigabit Switche + IO moduly 2x transil 400W (8/20µs)/1 pá ethernet 8

9 Přřepěť ěťové ochrany ěť V normě ě ČSN je v čl napsáno: Osoby, hosp. zvířřata i majetek musí být chráně ěny přřed poškozením v dů ůsledku nadmě ěrného napě ětí, které můž ůže čin ůž vzniknout z jiných přříč napřř. atmosférickýni jevy, spínacími přřepě ětími, statickou elektřřinou). Vnitřřní instalace v zónách ZBO1 a 2 (Č ČSN EN 62305) Přřevodníky METEL nevyž žadují dodateč čné přřepěť ěťové ochrany. ěť Přřepěť ěťové ochrany ěť Venkovní instalace v zónách ZBO 0 (EN 62305) Switch Zdroj 230/48VDC + ochrana 2.5kA t 9

10 Přřepěť ěťové ochrany ěť Vnitřřní instalace v zónách ZBO 1 a 2 (EN 62305) Switch Zdroj 230/48VDC Přřepěť ěťové ochrany & garance ěť Záruka 60 mě ěsíců ů ALL INCLUSIVE "Záruka se vztahuje na škody na zařízení dodavatele způsobené přepětím,s výjimkou škod s destrukčními následky na zařízení. Za destrukční následky se nepovažuje takový stav zařízení, kdy lze opravu provést pouze výměnou součástky nebo součástek. Za destrukční následky se považuje poškození plošného spoje (přerušení spoje, spálení pájecích plošek) znemožňující opravu zařízení bez výměny plošného spoje nebo bez použití drátových propojek. Pro získání této záruky je nutné splnit všechny následující podmínky: 10

11 Záruka 60 mě ěsíců ů ALL INCLUSIVE 1. Pracovníci dodavatele provedou inspekci instalace s ohledem na dodržení doporučených způsobů montáže a nastavení převodníků. Po inspekci a odstranění případných závad vydá dodavatel certifikát potvrzující záruku 60 měsíců ALL INCLUSIVE". V případě nemožnosti přímé inspekce v místě instalace z důvodu utajení objektu nebo jeho nedostupnosti, je možné vydat certifikát potvrzující záruku 60 měsíců ALL INCLUSIVE" pouze na základě projektové dokumentace. Dodavatel si zároveň vyhrazuje právo nevydat certifikát v případě nemožnosti inspekce na místě instalace. Záruka 60 mě ěsíců ů ALL INCLUSIVE 2. Při instalaci v zónách bleskové ochrany ZBO 0A, ZBO 0B dle EN musí být zařízení napájeno ze zdrojů dodavatele s přepěťovou ochranou třídy D dle IEC tj. TRF-24...H nebo SU-230/4870H. Při instalaci v zónách bleskové ochrany ZBO 1, ZBO 2 dle ČSN EN musí být zařízení napájeno ze zdrojů dodavatele nebo 19" van BREAK. 24VAC bez PoE 48VDC s 11

12 Záruka 60 měsíců ALL INCLUSIVE 3. Při montáži byly dodrženy minimální vzdálenosti mezi silovými a datovými kabely dle norem platných v době instalace. Záruka 60 měsíců ALL INCLUSIVE 4. Při instalaci ve venkovním prostředí musí být použity IP65 modifikace v originálních hliníkových krytech nebo BOX modifikace umístěné v ocelovém rozvaděči. Záruka se proto nevztahuje na zařízení nainstalovaná ve venkovním prostředí do plastových krytů. Plastové kryty je dovoleno používat pouze ve vniřních prostorách bez přímého slunečního svitu na zařízení a v podzemních prostorách jako jsou např. doly, vodní elektrárny, jeskyně, sklepy apod.v obou případech musí být okolní teplota v rozmezí do +50 C. 12

13 Záruka 60 měsíců ALL INCLUSIVE 5. Zařízení musí být uzemněna dle platných norem. Po reklamaci zařízení z důvodu poškození přepětím má dodavatel právo doporučit osazení doplňkových přepěťových ochran. V případě jejich neosazení je dále platná pouze standardní záruka 60 měsíců, nezahrnující poškození zařízení přepětím." Komunikace v IP systému 13

14 Topologie optického kruhu switch switch LAN-RING switch switch PC Nastavení master / slave 14

15 UDP provoz na P5 MIRROR: P6 - egress 15

16 MIRROR: P6 - egress Vznik poruchy 16

17 TCP komunikace UDP komunikace 17

18 Základní pojmy IP UDP Různé pořadí při příjmu Bez kontroly přijetí TCP Na začátku otevření spojení Vše s kontrolou (opakování, pořadí) Na konci uzavření spojení Nástroje pro analýzu LAN 18

19 Nástroje pro analýzu LAN / Nástroje pro analýzu LAN 19

20 LAN-RING switche 2.generace SROVNÁNÍ Průmyslové / komerční IP systémy Pracovní teplota součástek Použité součástky 0 C to 70 C Komerční zařízení s instalací 40 C to 85 C v Průmyslová klimatizovaných zařízení prostorách. ve vnitřních 55 C to 125 C i Zařízení venkovních pro vojenské prostorách použití bez klimatizace. Musí garantovat plnou funčnost i při studeném startu. Pracovní teplota je teplota, při níž elektrické nebo mechanické zařízení spolehlivě pracuje. Pracovní teplota zařízení se liší v závislosti na místě instalace přístroje a kontextu aplikace, a pohybuje se od minimální provozní teploty po maximální provozní teplotu. Mimo tento rozsah, může přístroj selhat. 20

21 SROVNÁNÍ Průmyslové / komerční IP systémy Srovnání hardware 1. / 2.generace 1. generace 2. generace Pracovní teplota* C C Digitální vstupy ne ano Relé ne ano PoE za příplatek v ceně Napájení VDC-AC 10-60VDC/10-30VAC (20-30 VDC-AC) 10-60VDC Obnovení kruhu do 300ms do 30ms Šifrování ne ano Přepěť ěťové ochrany ano ano 21

22 PoE Jmenovité napětí - 48VDC (PoE+ min 53V) Maximální dodávaný výkon - 15,4W (PoE+ max.25w) PSE (switch) PD PoE mode A...PoE mode B pin 10/100 mode B (spare mode) 10/100 mode A (Mixed DC & Data) 1 Gigabit (DC & Bi-Data) 1 Rx+ Rx+ DC+/- TxRx A+ DC+/- 2 Rx- Rx- DC+/- TxRx A- DC +/- 3 Tx+ Tx+ DC+/- TxRx B+ DC +/- 4 DC+/- nepoužit TxRx C+ 5 DC+/- nepoužit TxRx C- 6 Tx- Tx- DC+/- TxRx B- DC+/- 7 DC+/- nepoužit TxRx DC+ 8 DC+/- nepoužit TxRx DC- 22

23 PoE Poměrně složité (není pouhé napájení) Detekce Klasifikace Napájení PoE Detekce Připojení 4V (měř ěření proudu) Připojení 8V (měř ěření proudu) Připojení 4V (měř ěření proudu) Připojení 8V (měř ěření proudu) Co musí být splněno Musí být v rozsahu kohm Nesmí být mimo rozsah kohm Kapacita menší jak 10 mikrofarad 23

24 PoE Klasifikace Co se zjistí Připojení 18V (měř ěření proudu) Třída spotřeby podle proudu PoE Napájení Připojení 48V Kdy se odpojuje Překročení odběru nad 350mA po 50-75ms Pokles odběru pod 7,5mA po ms 24

25 PoE METEL automatický restart PoE Detekce funkčnosti Pomocí ARP dotazu (pouze na daném portu) Pokud nefunkční (není odezva) Restart PoE (pokud bylo aktivní) Restart se provede pouze jednou METEL (vše vzdáleně) Umožň žňuje zablokovat PoE Restartovat PoE Změř ěření spotřeby IO port switchů 25

26 Srovnání software 1. / 2.generace 1. generace 2. generace Grafická nadstavba ne ano Vzdálený restart PoE ne ano Měř ěření napájení ne ano Editor událostí ne ano Virtuální tlačítka ne ano Statistiky provozu ne ano Obnovení kruhu do 300ms do 30ms Lokální management I2C s interfacem USB Vzdálený management METEL PGM SIMULand Switche 2G E CD detekce připojeného vlákna ACT detekce aktivity P7 - optický port 2Gbps LAN -RING Tx 1550nm / Rx 1310nm CD detekce připojeného vlákna ACT detekce aktivity P6 - optický port 2Gbps LAN -RING Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASE R PRODUCT! PO4 PO3 PO2 PO1 P4 FA4 FA3 FA2 FA1 Signalizace stavu PoE POx PoE ON FAx chyba PoE P5 - gigabit Ethernet 10/100/1000 BASE-T Lokální USB management P5 USB P3 P2 P1 P4 Ethernet 10/100 BASE-T POE porty LED DUPLEX/COLLISION ACT LED ACTIVITY P/R RS 485 P/R LED POWER / RING RS485 LED RS485 TX(R) / RX(G) I/O PORT B- RS485 GND zem A+ RS485 RELAY kontakt relé IN2 digitální vstup IN1 digitální vstup B- P1 GND A+ RELAY IN 2 IN 1 PoE 2G E-RACK 26

27 Switche 2G E Podpora PoE Switche 2G E CD detekce připojeného vlákna ACT detekce aktivity P7 - optický port 2Gbps LAN -RING Tx 1550nm / Rx 1310nm CD detekce připojeného vlákna ACT detekce aktivity P6 - optický port 2Gbps LAN -RING Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASER PRODUCT! P5 - gigabit Ethernet 10/100/1000 BASE-T P5 Lokální USB management USB P/R RS 485 P/R LED POWER(Y) / RING(G) RS485 LED RS485 TX(R) / RX(G) I/O PORT B- RS485 GND zem A+ RS485 RELAY kontakt relé IN2 digitální vstup IN1 digitální vstup B- GND A+ RELAY IN 2 IN 1 2G E-RACK 2G E 27

28 Switche 2G E Switche 2G E PO4 PO3 PO2 PO1 FA4 FA3 FA2 FA1 Signalizace stavu PoE POx PoE ON FAx chyba PoE P4 P5 - gigabit Ethernet 10/100/1000 BASE-T Lokální USB management P5 USB P3 P2 P1 P4 Ethernet 10/100 BASE-T POE porty LED DUPLEX/COLLISION ACT LED ACTIVITY P/R LED POWER(Y) / RING(G) RS485 LED RS485 TX(R) / RX(G) I/O PORT B- RS485 GND zem A+ RS485 RELAY kontakt relé IN2 digitální vstup IN1 digitální vstup P/R RS 485 B- P1 GND A+ RELAY IN 2 IN 1 PoE 2G E-RACK 2G E 28

29 Switche 2G E Podpora PoE Switche 2G E P4 P8 P3 P7 P1 P4 Ethernet 10/100 BASE-T POE porty P5 P8 Ethernet 10/100 BASE-T POE porty P2 P6 P1 P5 Signalizace stavu PoE POx PoE ON FAx chyba PoE P4 P3 P2 P8 P7 P6 P1 P5 PoE P9 PWR P9 - gigabit Ethernet 10/100/1000 BASE-T 2G E-RACK 2G E 29

30 Switche 2G E Podpora PoE Switche 2G E Podpora PoE 30

31 Switche 200M E CD detekce připojeného vlákna ACT detekce aktivity P7 - optický port 200Mbps Tx 1550nm / Rx 1310nm CD detekce připojeného vlákna ACT detekce aktivity P6 - optický port 200Mbps Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASER PRODUCT! PO4 PO3 PO2 PO1 P4 FA4 FA3 FA2 FA1 Signalizace stavu PoE POx PoE ON FAx chyba PoE P5 - gigabit Ethernet 10/100/1000 BASE-T Lokální USB management P5 USB P3 P2 P1 P4 Ethernet 10/100 BASE-T POE porty LED DUPLEX/COLLISION ACT LED ACTIVITY P/R RS 485 P/R LED POWER(Y) / RING(G) RS485 LED RS485 TX(R) / RX(G) I/O PORT B- RS485 GND zem A+ RS485 RELAY kontakt relé IN2 digitální vstup IN1 digitální vstup B- P1 GND A+ RELAY IN 2 IN 1 PoE 2G E-RACK 200M E Switche 200M E Podpora PoE 31

32 Switche 200M E CD detekce připojeného vlákna ACT detekce aktivity P7 - optický port 200Mbps Tx 1550nm / Rx 1310nm CD detekce připojeného vlákna ACT detekce aktivity P6 - optický port 200Mbps Tx 1310nm / Rx 1550nm CD CD ACT P7 ACT P6! CLASS 1 LASE R PRODUCT! P5 - gigabit Ethernet 10/100/1000 BASE-T P5 Lokální USB management USB P/R RS 485 P/R LED POWER(Y) / RING(G) RS485 LED RS485 TX(R) / RX(G) I/O PORT B- RS485 GND zem A+ RS485 RELAY kontakt relé IN2 digitální vstup IN1 digitální vstup B- GND A+ RELAY IN 2 IN 1 2G E-RACK 200M E Switche 200M E 32

33 Aplikace managementu SIMULand Spustíme aplikaci SIMULand a naskenujeme switche 33

34 SIMULand propojíme switche a kamery SIMULand - vložení JPEG výkresu - vložení více objektů 34

35 SIMULand vytvoříme pracovní plochu vrátného SIMULand čidlo na bráně detekuje pohyb 35

36 SIMULand IP WATCHDOG - zobrazení na pracovní ploše - zápis v událostech - nastavení resetu PoE - aktivace relé SIMULand vzdáleně restartujeme kameru 36

37 SIMULand zkontrolujeme napájecí napětí Switche LAN-RING a I/O moduly LAN-485 mají od 2. generace k dispozici loger napájecího napětí s grafickým výstupem SIMULand zkontrolujeme stav PoE na portu 37

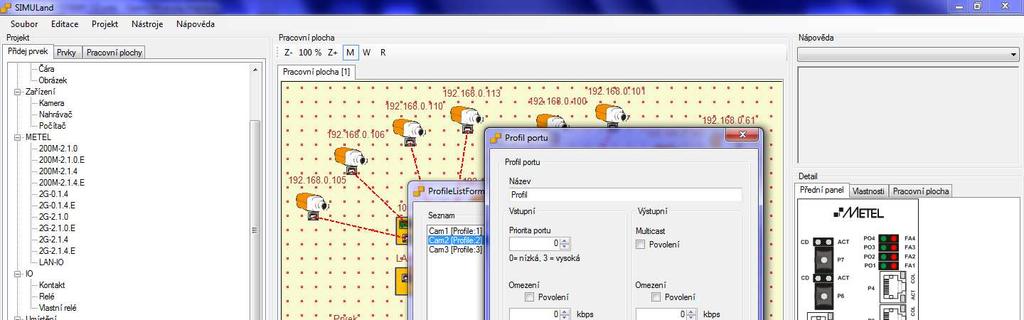

38 SIMULand nastavíme PROFILY kamera a EZS SIMULand možnosti konfigurace RS485 38

39 SIMULand možnosti konfigurace kontaktů Integrace dalších systémů 39

40 IO porty switchů 200M a 2G Typ Počet Použití Digitální vstup 2 Aktivace sepnutím/rozepnutím kontaktu Relé výstup 1 nebo Aktivace napětím událostmi 0/5V nastavenými (TTL) RS485 1 v Propojení SIMULandu... EZS, ACS, MaR... IO porty LAN

41 IO porty EXP-C RS485 RS485 můžeme dle potřeby použít ve dvou režimech zapojení: V režimu RS485/422 optimalizovaném pro standardní komunikaci - poloduplex RS485 (ve vývoji kompatibilita s EZS DOMINUS) - plný duplex RS422 optimalizovaný ethernetu IO jednotky LAN-485 mají navíc RS485 port pro přenos RS485 s extrémně nízkou latencí po (propojení EZS systémů GALAXY) 1.generace 5-7ms 2.generace 1-3ms 41

42 RS485 s extrémně nízkou latencí 83 RS485 s nízkou latencí 84 42

43 RS485 - režim EXP-C RS485 port můžeme dle potřeby přepnout do režimu EXP-C pro přenos stavu kontaktů. V tomto režimu lze na RS485 port připojit až 15 EXP-C IO jednotek tj. až 15 x 6 vstupů a 6 výstupů 85 RS485 - režim EXP-C 86 43

44 Modul EXP-C režim 1:1 DIN RACK RS485 UTP 1km EXP-C EXP-C 6x výstupní kontakt 6x vstupní kontakt 6x výstupní kontakt 6x vstupní kontakt LAN-485 a EXP-C přenos kontaktů přes LAN Management software SIMULand umožň žňuje vzdáleně nastavit a monitorovat funkce digitálních vstupů a relé rozmístěných na LAN LAN LAN-485 EXP-C EXP-C LAN-485 EXP-C EXP-C LAN-485 EXP-C EXP-C 92x 92x 92x EXP-C EXP-C EXP-C 88 44

45 LAN-485 a EXP-C přenos kontaktů přes LAN Lze nastavit sepnutí/rozepnutí kontaktu při výpadku komunikace na LAN (výpadek sítě), RS485 nebo tamper alarm. Také lze alarm výpadku nastavit v Management softwaru SIMULandu, kde se nastaví reakce na detekované přerušení komunikace, alarm, atd.... LAN LAN-485 EXP-C EXP-C LAN-485 EXP-C EXP-C LAN-485 EXP-C EXP-C 92x 92x 92x EXP-C EXP-C EXP-C 89 Modul LAN-485 aplikace LOGGER Zařízení LAN-485 můžeme použít jako modul pro monitoring napájecí sítě, kde nastavíme síťovou cestu kam se mají ukládat načtená data. Získáme data pro vytvoření přehledu stability sítě a informace o výpadcích a rušení
