REIS NUMMUS 6531-V/UD50,MODEL 2012

Transkript

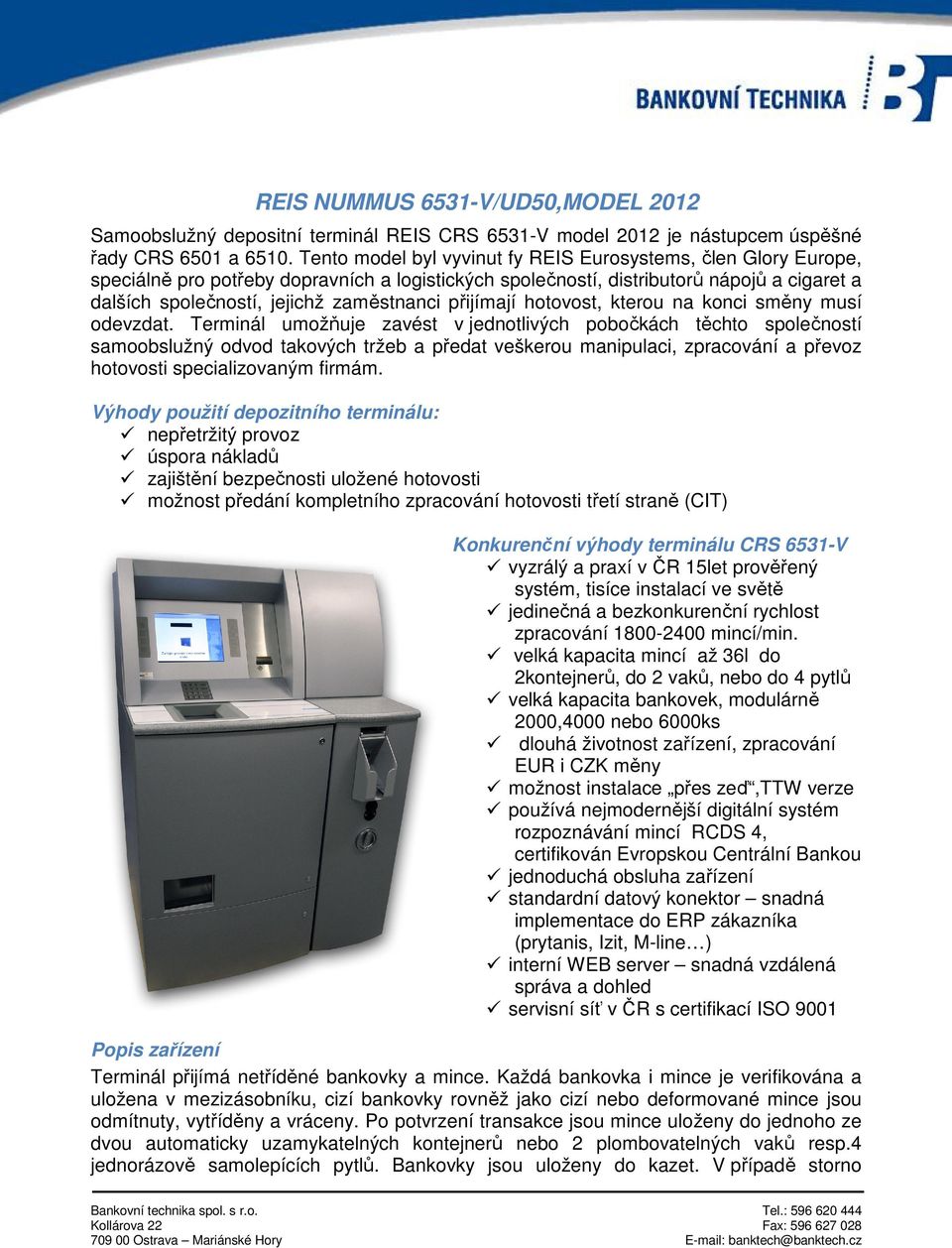

1 REIS NUMMUS 6531-V/UD50,MODEL 2012 Samoobslužný depositní terminál REIS CRS 6531-V model 2012 je nástupcem úspěšné řady CRS 6501 a Tento model byl vyvinut fy REIS Eurosystems, člen Glory Europe, speciálně pro potřeby dopravních a logistických společností, distributorů nápojů a cigaret a dalších společností, jejichž zaměstnanci přijímají hotovost, kterou na konci směny musí odevzdat. Terminál umožňuje zavést v jednotlivých pobočkách těchto společností samoobslužný odvod takových tržeb a předat veškerou manipulaci, zpracování a převoz hotovosti specializovaným firmám. Výhody použití depozitního terminálu: nepřetržitý provoz úspora nákladů zajištění bezpečnosti uložené hotovosti možnost předání kompletního zpracování hotovosti třetí straně (CIT) Konkurenční výhody terminálu CRS 6531-V vyzrálý a praxí v ČR 15let prověřený systém, tisíce instalací ve světě jedinečná a bezkonkurenční rychlost zpracování mincí/min. velká kapacita mincí až 36l do 2kontejnerů, do 2 vaků, nebo do 4 pytlů velká kapacita bankovek, modulárně 2000,4000 nebo 6000ks dlouhá životnost zařízení, zpracování EUR i CZK měny možnost instalace přes zeď,ttw verze používá nejmodernější digitální systém rozpoznávání mincí RCDS 4, certifikován Evropskou Centrální Bankou jednoduchá obsluha zařízení standardní datový konektor snadná implementace do ERP zákazníka (prytanis, Izit, M-line ) interní WEB server snadná vzdálená správa a dohled servisní síť v ČR s certifikací ISO 9001 Popis zařízení Terminál přijímá netříděné bankovky a mince. Každá bankovka i mince je verifikována a uložena v mezizásobníku, cizí bankovky rovněž jako cizí nebo deformované mince jsou odmítnuty, vytříděny a vráceny. Po potvrzení transakce jsou mince uloženy do jednoho ze dvou automaticky uzamykatelných kontejnerů nebo 2 plombovatelných vaků resp.4 jednorázově samolepících pytlů. Bankovky jsou uloženy do kazet. V případě storno

2 transakce jsou všechny mince i bankovky vráceny. Po ukončení každé transakce je vytisknuta stvrzenka. Při výměně kazet nebo kontejnerů dojde automaticky k vytištění výčetek. Zároveň lze provést denní uzávěrku stisknutím funkčního tlačítka. Tím dojde k vynulování pamětí a k přenesení transakčních dat do IS zákazníka. V případě potřeby lze rovněž vytisknout transakční žurnál. Popis transakce Klient se identifikuje osobním číslem,čárovým kódem nebo kartou. Po kontrole oprávnění dojde ke spuštění systému. Řidič nasype mince do násypky a dle pokynů zobrazovaných na displeji, zmáčkne příslušné tlačítko. Spustí se počítání mincí, cizí nebo mimotolerantní mince jsou vytříděny. Zároveň klient vloží balíček bankovek do akceptoru, bankovky jsou spočítány. Cizí bankovky jsou vráceny, případné padělky jsou buď vráceny, nebo zadrženy v speciální kazetě. Po dopočítání mincí i bankovek se na displeji zobrazí celková hodnota přijatých mincí, bankovek a celková suma. Souhlasí-li klient se zobrazenou hodnotou, potvrdí transakci, v opačném případě jsou mince i bankovky, po zmáčknutí tlačítka VRÁTIT, vráceny. V případě většího počtu bankovek nebo mincí lze tuto operaci opakovat. Po ukončení transakce je vytisknuta stvrzenka. Během celého inkasa jsou na displeji zobrazovány graficky i slovně pokyny pro klienta a další informace. Popis zařízení 15 TFT dotykový displej Čtečka karet Tiskárna stvrzenek Klávesnice supervizora Automatický podavač mincí Počítačka mincí s mezizásobníkem Kontejnery,vaky,pytle

3 Popis jednotlivých částí Počítačka mincí V počítačce mincí je každá mince zkontrolovaná unikátním digitálním systémem RCDS 4 a údaje jsou porovnány s údaji v paměti. Cizí nebo mimotolerantní mince jsou vytříděny a vráceny řidiči. Rychlost počítačky je cca mincí / min., převyšuje konkurenci 2-3krát. Akceptor bankovek Použitý akceptor GLORY UD50 přijímá netříděné bankovky v balíčcích po kusech. Bankovky jsou nejprve uloženy v mezizásobníku, odkud mohou být vráceny. Po potvrzení transakce se bankovky ukládají do vyměnitelných kazet. Akceptor je zabudován v bočním trezoru z ocelového plechu tloušťky 3mm, uzamykatelném rozvorovým mechanismem a trezorovým zámkem. Řídící počítač Veškeré činnosti jsou řízeny průmyslovým počítačem, pracujícím pod operačním systémem Windows XPp, doplněným speciálními rozhraními umožňujícími komunikaci a řízení ostatních komponentů. Terminál je standardně vybaven síťovou kartou pro napojení do IT prostředí. Aplikační software Aplikace návodně provází vkladatele hotovosti celým procesem. Transakční a provozní data jsou ukládána do bezpečné SQL databáze a pomocí standardního datového konektoru předávána do ERP. Vzdálený přístup CIT, servisní organizace a případně i vlastních pracovníků je zabezpečen přes integrovaný webový server, umožňující správu uživatelů, zobrazení stavů kontejnerů a kazet, provozního stavu stroje, tisk reportů apod. Je-li v nadřazené síti k dispozici SMTP server, systém sám v případě poruchy nebo přeplnění zásobníků, odešle chybové hlášení na předem definované ové adresy. Tiskárna stvrzenek Použita je rychlá thermo tiskárna. Papír šíře 57mm je odvíjen z role. Vytištěné stvrzenky jsou odstřiženy a vydány klientovi. Zásobníky mincí Terminál je dodáván se dvěma kontejnery s maximální kapacitou 18l. Po naplnění prvního kontejneru dojde k překlopení výhybky a plnění druhého kontejneru. Při vytažení kontejneru ze stroje dojde k jeho automatickému uzamčení. Transport kontejnerů usnadňují kolečka a sklopná madla. Kontejnery jsou uzpůsobeny k plombování. Alternativně lze kontejnery nahradit 2 nebo 4 plombovacími vaky o obsahu 2 x 14l respektive plastovými samolepicími pytli 4 x 7l. Zásobníky bankovek K akceptoru UD50 je dodávána kazeta s kapacitou cca bankovek. V případě předpokládaného většího objemu bankovek lze zařízení rozšířit o doplňkovou kazetu s kapacitou cca bankovek. Kazety jsou uzamykatelné a lze je opatřit plombou.

4 Příslušenství Čtečka karet Umožňuje identifikaci vkladatele kartou. Použita může být čtečka standardních bankovních karet nebo jiná (RFID, Proxycard ) Zdroj záložního napájení UPS V případě výpadku napájení zajistí dokončení probíhající transakce a po jejím ukončení přepne stroj do režimu mimo provoz. Po obnovení napájení přepne stroj zpět do normálního provozu. Výplatníky mincí Umožňují výplatu maximálně tří nominálů mincí. Kapacita výplatníků je cca 3x 1000ks mincí. Status indikátor Světelný maják pro rozlišení provozního stavu stroje. V případě poruchy stroje nebo přeplnění kazet upozorní obsluhu na nutnost zásahu. Technické údaje Šířka Hloubka Výška Hmotnost Kabinet Napájení Hlučnost Rychlost počítačky 998 mm 810 mm 1470 (1432) mm Cca 300 kg Ocel: 1,5mm, trezor bankovek 3 mm 230V / 50 Hz 65 db cca 1800 mincí / min

5 Možnosti datové komunikace (všechny tři možnosti lze používat současně) On-line napojení na informační systém Terminál je napojen přes standardní datový konektor, pracující na principu výměny textových souborů. Jednotlivé soubory se jednoduše napojí na stávající moduly informačního systému. Výhodou zvoleného řešení je naprostá nezávislost na stávajícím ERP zákazníka, dále pak je stanovena jasná hranice zodpovědnosti za funkčnost celého řešení. Zasílání zpráv em Chybová hlášení, kopie transakčních dokladů a různá upozornění lze zasílat na předem definované ové adresy. Podmínkou využití této funkce je přístup k SMTP serveru. Vzdálená administrace Terminál má integrován web server. Přes jeho rozhraní lze povolit přístup k předem definovaným datům a funkcím terminálu. Bezpečnostní agentura tak například získá přístup k sledování úrovně naplnění kazet, manažer k transakčním datům a servisní organizace může dálkově diagnostikovat případný problém.

6 Rozměrový náčrt
