Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice. Obsah

Transkript

1

2

3

4 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 Zadávací projektová dokumentace na navigační systém v rámci projektu Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice Obsah A. Textová část A.1 Identifikační údaje A.2 Úvod A.3 Podklady A.5.V. Navigační systém B. Fotodokumentace současného stavu B.V. Navigační systém C. Výkresová část C.V.1 Rozmístění informačních tabulí 1:500 C.V.2 Typy informačních tabulí D. Přílohy D.V.1 D.V.2 D.V.3 D.V.4 D.V.5 D.V.6 Billboard a pamětní deska projektu Billboard projektu Informační tabule a tabulky dveří Informační tabulky Informační tabule Tabulky označení dveří E. Výkaz výměr a rozpočet 1

5 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 Zadávací projektová dokumentace na navigační systém v rámci projektu Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice A. 1 Identifikační údaje A. Textová část Název projektu: Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku v Pardubicích Číslo projektu: Předkladatel: Pardubický kraj Zdroje financování: Pardubický kraj, státní rozpočet, EU ROP NUTS II SV, oblast podpory 3.1 Umístění projektu: Areál zámku Pardubice Charakter projektu: Rekonstrukce, služba, produkt Majetkoprávní vztahy: Majetek Pardubického kraje, předán k hospodaření Východočeskému muzeu Objekt: Místo stavby: Zámek v Pardubicích Pardubice parc. č. st. 1, st. 2/1, st. 2/2, st. 3, 436, 437, 439, 446 Katastrální území: Pardubice Rejstříkové číslo ÚSKP: 33032/ Zadavatel: Stupeň projektu: Pardubický kraj Komenského náměstí 125, Pardubice, Pardubice-Staré Město, , zastoupený Mgr. Radko Martínkem, hejtmanem Pardubického kraje Zadávací projektová dokumentace na navigační systém v rámci projektu Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice 2

6 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 Zpracovatel: Murus, projekce, s.r.o U studánky 2, Praha 7 Holešovice, jednatel: Ing. Jan Vinař architektonické řešení: Ing. arch. Milena Nigrinová Ing. arch. Jan Dluhoš technické řešení: Ing. Jan Vinař stavebně historický průzkum: Mgr. Ing. Daniela Štěrbová požárně bezpečnostní řešení: Ing. arch. Ivana Dedková Na Petynce 40, Praha 6 tel.: elektroinstalace: Ing. Hana Pejsarová vodovod a kanalizace: Ing. Ivana Kořínková osvětlení: Michal Kuběnský ERCO Leuchten Gmbh, Jana Masaryka 3/456, Praha 2 ozvučení: Vojtěch Pecka Ozvučovaní technika K Hrnčířům 253, Praha 4 zahradní úpravy: Ing. Jan Halík Milady Horákové 546/50, Praha 7 rozpočet Dagmar Nováková Pacovské nám. 4, Praha 9 Kyje spolupráce: David Halva Katarína Potančoková Jiřina Antonínová Datum: červenec 2012 březen

7 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 A. 2 Úvod Zadávací dokumentace na navigační systém vychází z projektu Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku v Pardubicích [21], který vydal Murus, s.r.o. v prosinci Projekt byl zpracován na základě projektového záměru Pardubického kraje. Cílem projektu je zřídit novou expozici Pardubic, rozšířit výstavní prostory v zámeckém areálu, doplnit informační systém a ozvučení, zřídit mobilní pódium, zlepšit a rozšířit služby pro návštěvníky. Projekt byl podle těchto záměrů rozdělen do částí označených I až VII. V části I je předložena architektonická koncepce nové expozice Pardubic, která bude umístěna v 1. patře zámku, jsou dokumentovány stavební úpravy nutné pro vytvoření expozice a je zpracován soupis prací souvisejících s úpravou výstavních prostor i s přípravou, výrobou a instalací expozice. V části II je předložen záměr na zpřístupnění kaple, umělecko historický průzkum a dokumentace jejího mobiliáře a záměr na jeho restaurování. V části III je zpracován návrh na doplnění mobiliáře a vybavení expozic. Bude pořízen mobiliář a technologie pro archeologickou expozici ve 2. patře zámku, bude doplněna technologie stávajících expozic pohlednic a numismatiky, bude pořízen mobiliář pro krátkodobé expozice, instalováno osvětlení Kaňkova sálu v čp. 1 a v Rytířských sálech. V části IV, která je rozdělena na část A a část B, je navrženo využití prostorů v přízemí zámku. V části V je navržen navigační systém, který má zlepšit orientaci návštěvníku v areálu zámku. V části VI je návrh ozvučení vstupních prostor, nádvoří a expozic zámku a návrh mobilního pódia pro sezónní akce včetně osvětlení, ozvučení a napojení na elektrickou energii. V části VII jsou navrženy úpravy a vybavení vnějších prostor zámku - nádvoří, valů a parkánu. Předmětem Zadávací dokumentace na navigační systém jsou práce, které byly navrženy v části V. Na ostatní práce navržené projektem Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku v Pardubicích jsou zpracovány samostatné zadávací dokumentace. 4

8 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 A.3 Podklady Při zpracování projektu byly využity tyto podklady: 1. Projektový záměr č Pardubického kraje, projednaný RPk dne Zaměření stávajícího stavu čp. 3, SÚRPMO, Brána čp. 4, zaměření, SÚRPMO, Zámek čp. 2/3, 3, zaměření, STAR Pardubice, 02/ Zámek, čp. 4, dokumentace skutečného stavu, STAR Pardubice, 7/ Studie VČG, ing. arch. Libor Toman, červenec Změny v projektu VČG oproti studii ing. arch. Tomana, M. Valečková, KrÚPk, Investiční záměr, aktualizace č.1, Východočeská galerie, Pardubický kraj, Stavebně historický průzkum Pardubického zámku, SÚRPMO, Technická zpráva požární bezpečnosti, INRECO, listopad Technická zpráva požární bezpečnosti, INRECO, listopad Předběžný restaurátorský průzkum, R. Vašicová, 06/ Libreto expozice Pardubic, PhDr. František Šebek a kol., 09/ Soupis předmětů, které by měly být umístěny v kapli, Mgr. Ivo Křen, 20. srpna Internetové stránky vcm-sbirky.cz; cs.wikipedia.org; ntm.cz a další 16. Umělecké památky Čech, Academia, Záznamy z jednání projektového týmu ( , ), konzultace, podklady od investora (2.12., 3.12., , ) 18. Biologické hodnocení a koncepce parkových úprav na valech zámku v Pardubicích, Mgr. V. Lemberk, Mgr. J. Dolanský, Východočeské muzeum v Pardubicích, 20. října Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice; projekt Murus, prosinec Regenerace zeleně zámeckých valů, Safe Trees, s.r.o., Ing. Jaroslav Kolařík, PhD., 11/ Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice; projekt pro stavební povolení, Murus, leden Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice; restaurátorské práce v rámci ROP NUTS II Severovýchod, Nemovité památky, Akad.mal Hana Vítová, Perštýnská 46, Pardubice, duben-květen Historická expozice Pardubic, libreto, František Šebek a kol., Východočeské muzeum v Pardubicích, Zadávací projektová dokumentace na stavební a restaurátorské práce a sadové úpravy v rámci projektu Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice; Murus, červenec

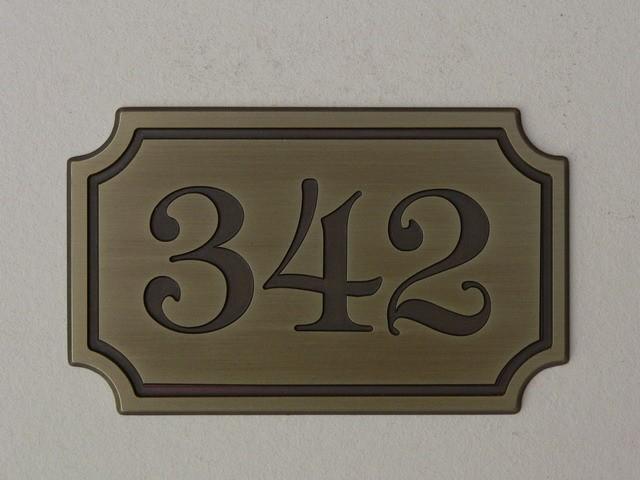

9 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 V. Navigační systém v areálu zámku viz fotodokumentace B.V., výkresy C.V.1.-C.V.2, přílohy D.V Návrh informačního systému zámku vychází z požadavků na umístění jeho dílčích prvků v interiéru i v exteriéru, na rozdílném podkladu (kov, omítka, kámen, dřevo, sklo). Nezbytná je variabilita prvků, které budou mít rozdílnou velikost a důležitost, a jejich dobrá čitelnost. Všechny tyto požadavky je třeba naplnit a současně zachovat materiálovou, grafickou a technickou jednotu systému. Jednotícím prvkem doporučeného značení bude základní barevnost (předpokládá se mosaz patinovaná do šedého odstínu). Pro vizuální odlehčení budou rozměrnější tabulky provedeny z pískovaného skla s grafikou jednotící barvy. Skleněné tabulky budou na podklad lepeny nebo šroubovány jednoduchými ozdobnými šrouby. Informační plány, plakátovací plochy V průjezdu do vlastního zámku budou prosvětlené panely (č.4) s půdorysy všech podlaží. a podrobným popisem. Tabule plexi, rozměr 600 x 800 mm, tištěná lepená grafika, kovové úchyty. Panel nahradí současnou plakátovací plochu na pravé straně průjezdu, pro jeho osazení budou využity současné otvory. (viz výkres C.V.1) Současné zasklené plakátovací plochy po levé straně budou nahrazeny subtilnějším zařízením lištami pro uchycení clip rámů (č.8). Vstupy do expozic budou označeny nápisy na tabulích z tvrzeného skla pískovaného s grafikou v sjednocující barvě kovu (případně polep) (viz výkres C.V.2): tabule expozic (č.3), (š. ~300, v. ~ 300 mm), deska bude připevněna na dveřích nebo zdech pomocí dvou šroubů s distanční vložkou, případně lepením, informační směrové tabule (č.5), (š. ~300, v. ~ 900 mm), kotvená čtyřmi šrouby nebo lepením, přenosná samostojná tabule (č.6 a 7), (š. ~700, v. ~ 1000 mm) z hliníku pro krátkodobé výstavy a akce, s možností výměny plakátů, plexi 300 x 100 s polepem + clip rám 700 x 1000, LED nasvícení, vybrané dveře budou označeny gravírovanými tabulkami 250x100 z patinované mosazi nebo skleněné s nápisem v barvě mosazi, v interiéru zámku (na schodištích a u vstupů do expozic) navrhujeme umístění totemů s graficky dobře provedenými upoutávkami na expozice, podnož patinovaná mosaz, tabule plexisklo, výlep fólií (č.9). Informace o financování projektu Zvýšení atraktivity a rozšíření návštěvnických služeb v areálu zámku Pardubice: billboard (1400x700mm) před vstupem do zámku (viz výkres C.V.1, položka 1), pamětní deska (300x420mm) za průjezdem na zdi (viz výkres C.V.1, položka 2). 6

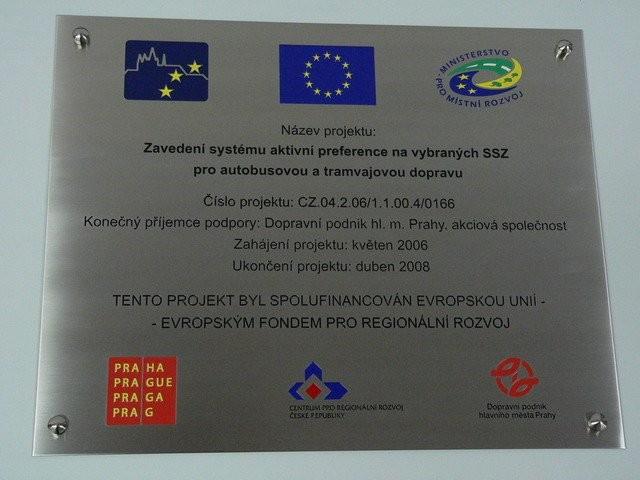

10 MURUS, s.r.o,u studánky 2/852, PRAHA telefon: tel. + fax: murus@kolodeje.cz zakázkové číslo: 044/26/12 Umístění panelů a tabulí viz výkres C.V.1. Koncept obsahu a uspořádání tabulí viz výkresy C.V.2. Příklady materiálového, barevného a technického řešení viz přílohy D.V. Detailní návrh informačního systému zámku, který bude obsahovat grafický design, barevné a materiálové řešení, bude zpracován podle požadavků a za účasti vedení muzea, zpracovatele projektu a dohledu NPÚ. Soupis prací Stavební náklady výroba billboardu a pamětní desky: č.1 billboard EU, 1400 x 700, lakovaný rám, plast, výlep fólií 1 ks č.2 deska EU, patinovaná mosaz, gravírování 300 x ks výroba informačních tabulí: č.3 označení vstupů 10 ks tvrzené sklo 300x300, pískování, grafika v barvě tmavého kovu č.4 orientační plán v průjezdu 3 ks plexisklo 600 x 800, lepená grafika č.5 informační, směrové tabule 4 ks tvrzené sklo 300x900, pískování, grafika v barvě tmavého kovu č.6 a 7 přenosné stojany s clip rámem z hliníku a prosvícenou tabulkou 6 ks č.8 plakátovací plochy v průjezdu 8 ks cliprám 400x800, posuvný po liště, hliník upravený na barvu tmavého kovu č.9 totem 300x 1800mm, mosaz, plexisklo, lepená grafika 6 ks označení dveří osazení panelů a tabulí 20 ks 60 ks Přípravné práce design tabulí a orientačních plánů design billboardu a pamětní desky s informací o financování projektu 7
