1 Návod na instalaci balíčku B Popis balíčku B Balíček B je určen pro zájemce, kteří mají PC vybaven Ethernet rozhraním 10/100 a nechtějí do PC zasahovat přidáváním dalších karet. K tomu jim poslouží externí zařízení, které je k počítači připojeno právě rozhraním Ethernet 10/100. Balíček sestává z přijímací antény UNI-18 se ziskem 18db, 5m dlouhého anténního kabelu typu RG 58 s konektory N-Female a RG-58 SMA Female reverzní, bezdrátového AP D-link DWL-700AP a 1 ks 10m dlouhého zkříženého UTP kabelu. Délku kabelu k anténě nebo délku UTP kabelu upravíme dle Vašeho požadavku. Specifikace a ceny součástí balíčku B jsou uvedeny v následující tabulce. BalíčekB typ popis ks m cena za cena jednotku celkem UNI-18 UNI-18 Směrová parabolická anténa 18 dbi, 2,4 GHz, H12, V14, , ,00 konektor N male, polohovatelný držák DWL-700AP Wireless Access Point, 11 Mbps, IEEE b , ,00 OEM RG58C/U-5 Koaxiální kabel RG-58, 50 Ohm MIL-C17, průměr 5mm délka 5m 1 750,00 750,00 s konektory SMA Female reverzní na RG 58 + N-Female na RG Patch kabel UTP zkřížený, Cat.5e, 10m 1 118,00 118,00 Cena celkem 4 218,00 DPH 19 % 802,00 Cena celkem vč. DPH 5 020,00 Jako volitelnou položku nabízíme bleskojistku, viz následující tabulka. Bleskojistka typ popis ks m cena za cena jednotku celkem Přepěťová ochrana F/M bezúdržbová laděná, 2,4 GHz, útlum 0,5 db, , ,00 N fem/n male Cena celkem 1 053,00 DPH 19 % 201,00 Cena celkem vč. DPH 1 254,00

2 Instalace Instalace balíčků nevyžaduje více než běžnou dovednost, která je uživatelům osobních počítačů zpravidla vlastní. Pokud si na instalaci netroufnete sami nebo nemáte nablízku zkušenějšího přítele, nabízíme Vám asistenci našeho technika. Předem si dobře promyslete vhodné rozmístění prvků. Schéma propojení součástí je znázorněno na následujícím obrázku Anténa UNI-18 Koaxiální kabel RG 58 délka 5m s konektory bleskojistka AP D-Link DWL-700AP Patch kabel UTP zřížený délka 10m

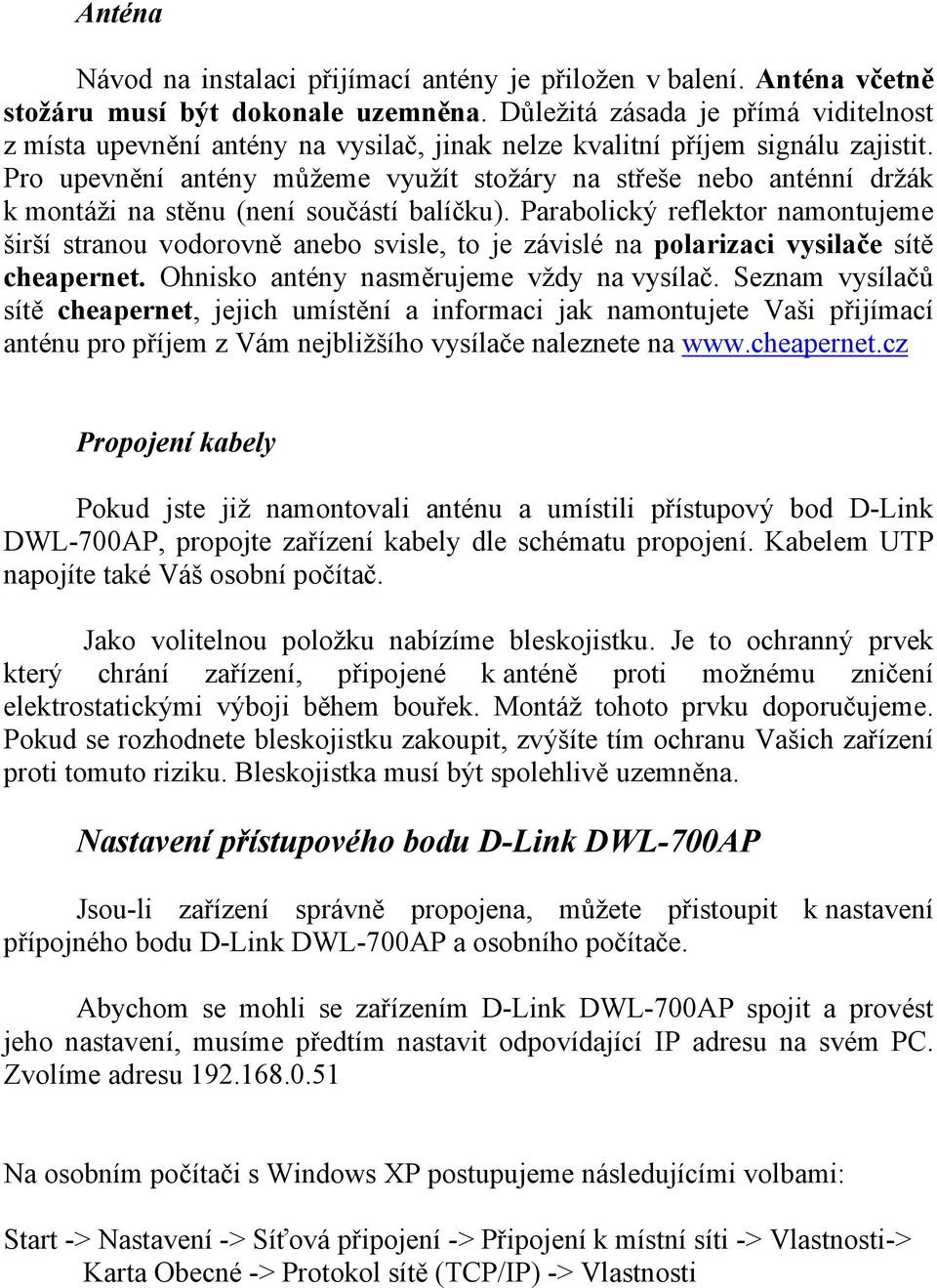

3 Anténa Návod na instalaci přijímací antény je přiložen v balení. Anténa včetně stožáru musí být dokonale uzemněna. Důležitá zásada je přímá viditelnost z místa upevnění antény na vysilač, jinak nelze kvalitní příjem signálu zajistit. Pro upevnění antény můžeme využít stožáry na střeše nebo anténní držák k montáži na stěnu (není součástí balíčku). Parabolický reflektor namontujeme širší stranou vodorovně anebo svisle, to je závislé na polarizaci vysilače sítě cheapernet. Ohnisko antény nasměrujeme vždy na vysílač. Seznam vysílačů sítě cheapernet, jejich umístění a informaci jak namontujete Vaši přijímací anténu pro příjem z Vám nejbližšího vysílače naleznete na Propojení kabely Pokud jste již namontovali anténu a umístili přístupový bod D-Link DWL-700AP, propojte zařízení kabely dle schématu propojení. Kabelem UTP napojíte také Váš osobní počítač. Jako volitelnou položku nabízíme bleskojistku. Je to ochranný prvek který chrání zařízení, připojené k anténě proti možnému zničení elektrostatickými výboji během bouřek. Montáž tohoto prvku doporučujeme. Pokud se rozhodnete bleskojistku zakoupit, zvýšíte tím ochranu Vašich zařízení proti tomuto riziku. Bleskojistka musí být spolehlivě uzemněna. Nastavení přístupového bodu D-Link DWL-700AP Jsou-li zařízení správně propojena, můžete přistoupit k nastavení přípojného bodu D-Link DWL-700AP a osobního počítače. Abychom se mohli se zařízením D-Link DWL-700AP spojit a provést jeho nastavení, musíme předtím nastavit odpovídající IP adresu na svém PC. Zvolíme adresu Na osobním počítači s Windows XP postupujeme následujícími volbami: Start -> Nastavení -> Síťová připojení -> Připojení k místní síti -> Vlastnosti-> Karta Obecné -> Protokol sítě (TCP/IP) -> Vlastnosti

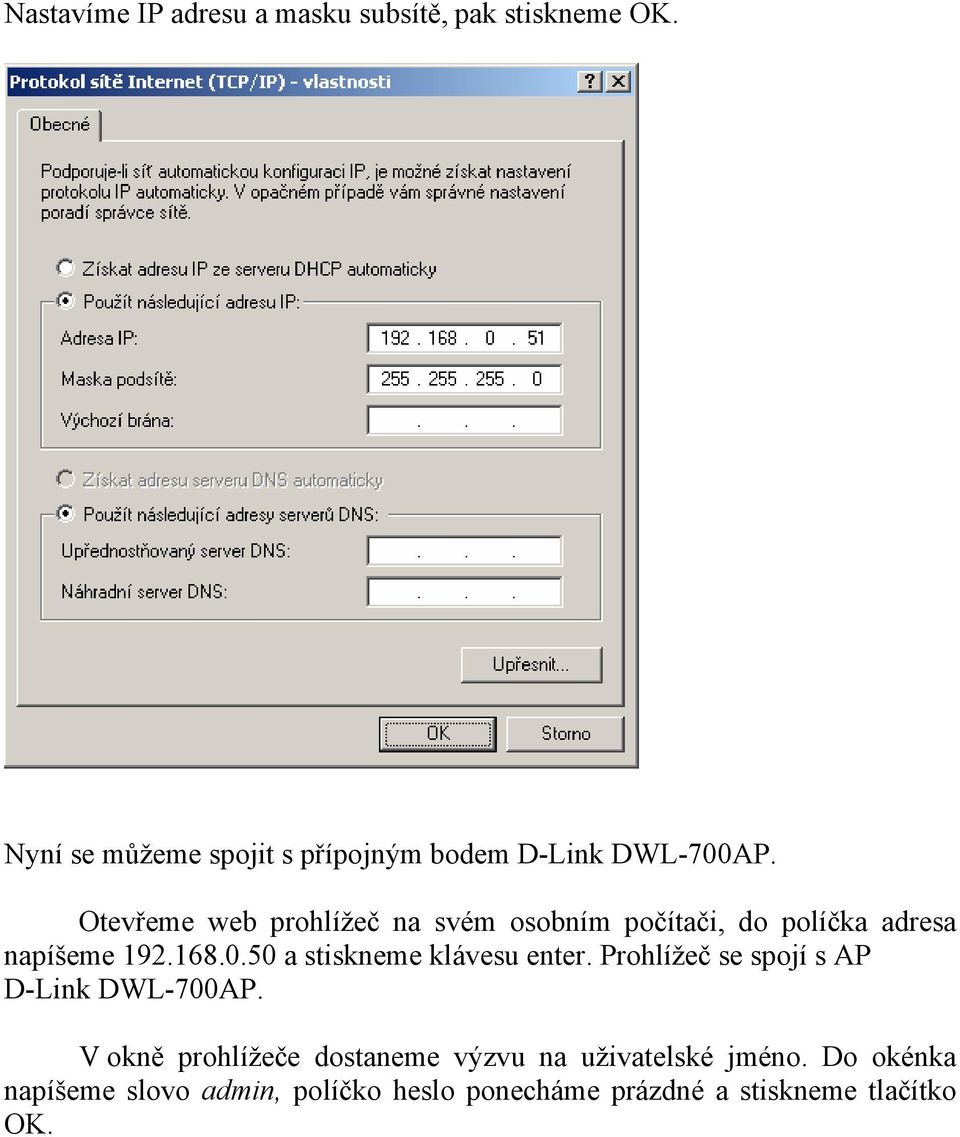

4 Nastavíme IP adresu a masku subsítě, pak stiskneme OK. Nyní se můžeme spojit s přípojným bodem D-Link DWL-700AP. Otevřeme web prohlížeč na svém osobním počítači, do políčka adresa napíšeme a stiskneme klávesu enter. Prohlížeč se spojí s AP D-Link DWL-700AP. V okně prohlížeče dostaneme výzvu na uživatelské jméno. Do okénka napíšeme slovo admin, políčko heslo ponecháme prázdné a stiskneme tlačítko OK.

5 Dostaneme úvodní obrazovku pro nastavení AP D-Link DWL-700AP. Zvolíme tlačítka Advance a Mode. Zvolíme tečkou Wireless Client a stiskneme tlačítko Site Survey ( viz následující obrázek ).

6 AP D-Link DWL-700AP provede během vteřin detekci okolních vysilačů. Po ukončení detekce se zobrazí na nabídce zachycené vysílače ve Vašem okolí. Na zobrazeném seznamu označíme tečkou řádek s SSID cheapernet a stiskneme tlačítko Connect ( viz následující obrázek ).. Pokud se vysilač cheapernet nezobrazí na první spuštění Site Survey, zopakujte tento postup ještě jednou, případně vícekrát.

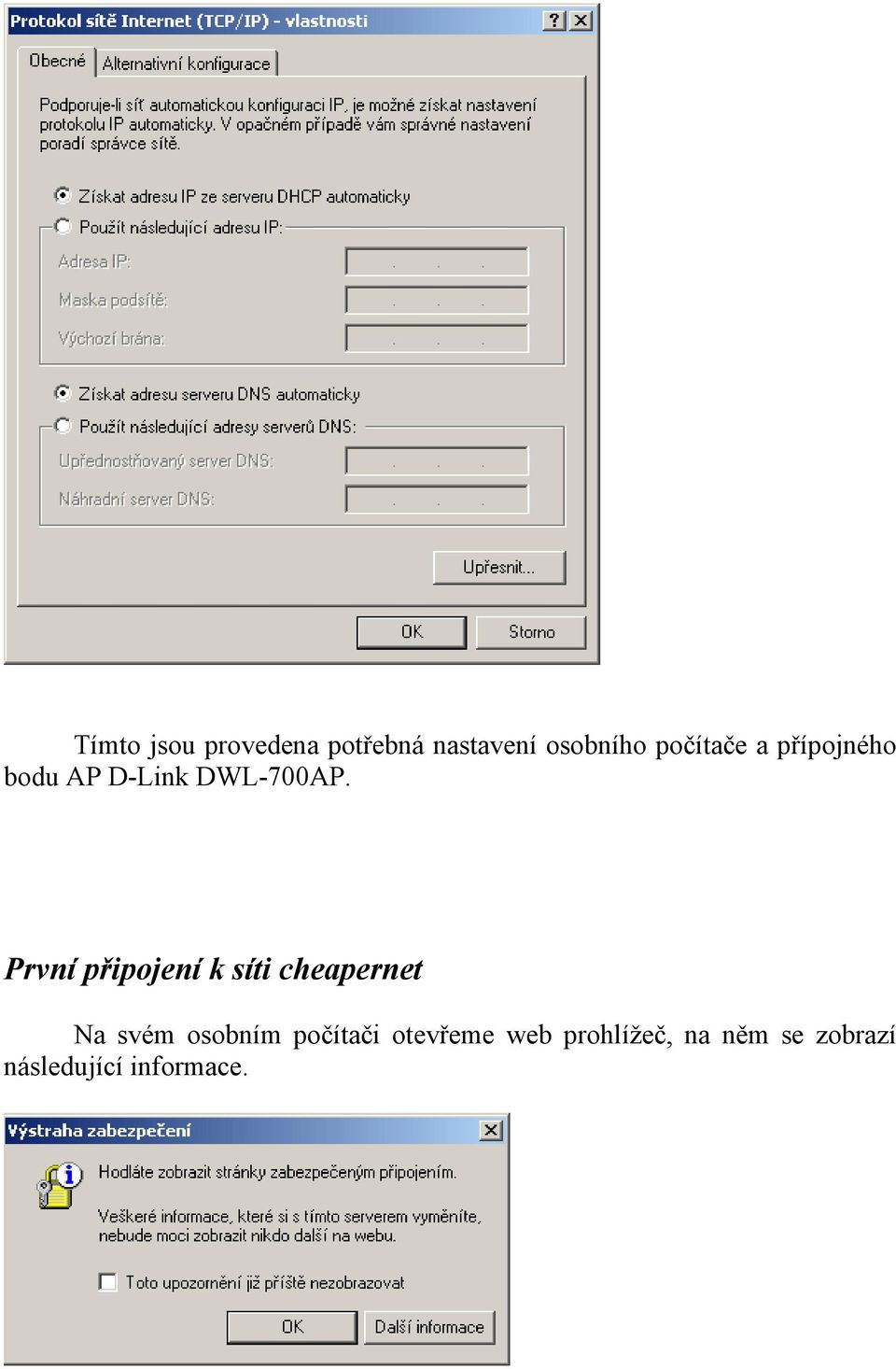

7 AP D-Link DWL-700AP se rebootuje a tím je jeho nastavení ukončeno. Nyní zbývá upravit náš počítač pro spolupráci s nastaveným přípojným bodem AP D-Link DWL-700AP. Nastaveni osobního počítače Na osobním počítači s Windows XP postupujeme následujícími volbami: Start -> Nastavení -> Síťová připojení -> Připojení k místní síti -> Vlastnosti-> Karta Obecné -> Protokol sítě (TCP/IP) -> Vlastnosti OK. Kartu Obecné upravíme dle následujícího obrázku a stiskneme tlačítko

8 Tímto jsou provedena potřebná nastavení osobního počítače a přípojného bodu AP D-Link DWL-700AP. První připojení k síti cheapernet Na svém osobním počítači otevřeme web prohlížeč, na něm se zobrazí následující informace.

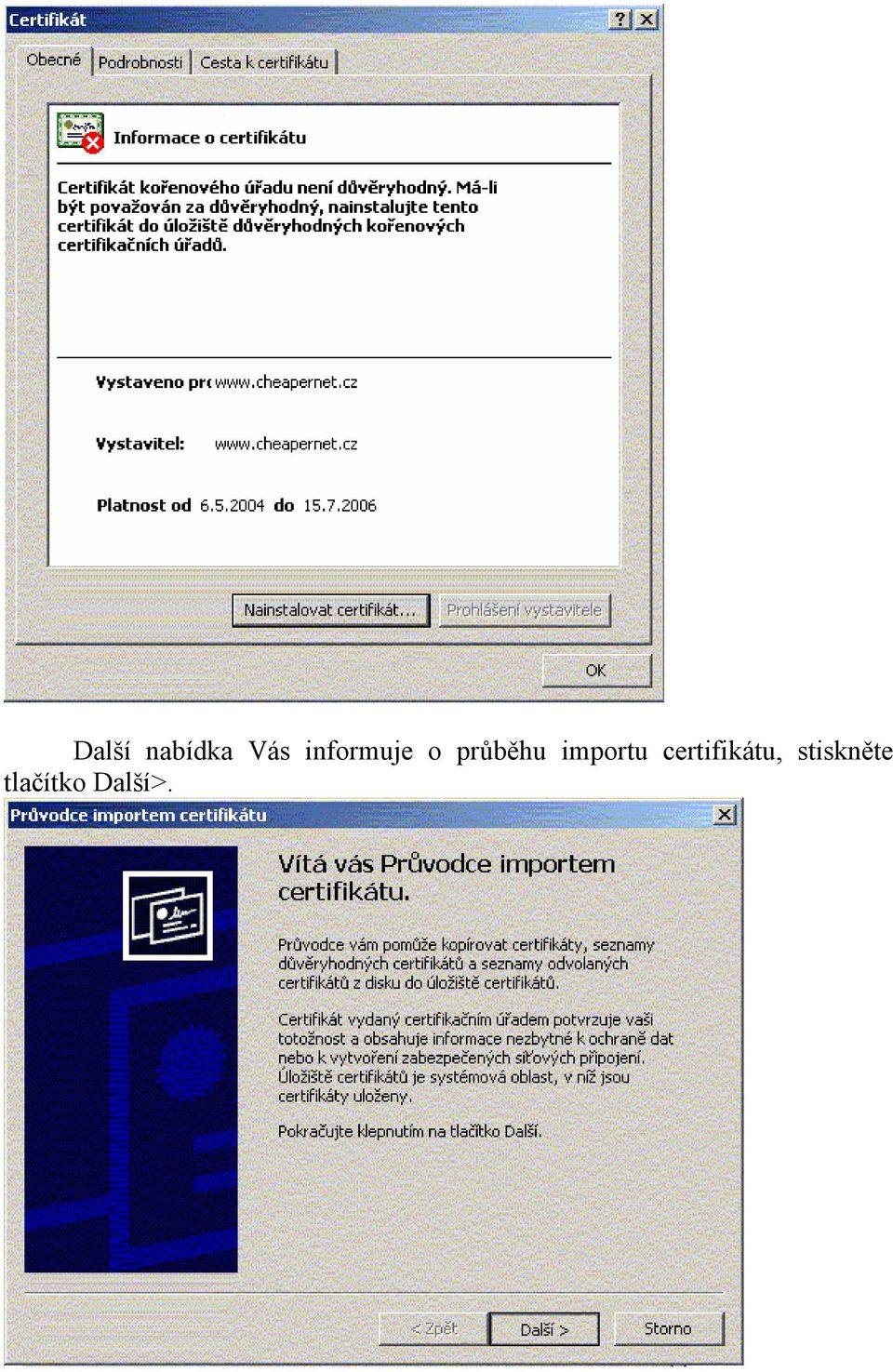

9 Zde jste informováni o tom, že následující spojení, ve kterém budete zadávat svoje přihlašovací nebo registrační údaje, je zabezpečené šifrováním s proti nežádoucímu přístupu jinými osobami a tím jsou Vámi zadané údaje chráněné proti jakémukoli zneužití. Informaci vezměte na vědomí tlačítkem OK. Nyní se Vám zobrazí další informace, jste informováni o spojení se serverem zabezpečeným certifikátem zabezpečení serveru. První informace Vás informuje o tom, že Certifikát zabezpečení vydala společnost, které nedůvěřujete. Toto je způsobeno operačními systémy Microsoft Windows, které mají zaevidovánu pouze omezenou skupinu certifikačních autorit. Náš server, který vám certifikát zabezpečení vydává není v této skupině zařazen, přesto jeho certifikát představuje naprosto rovnocenné zabezpečení. Při prvním připojení stiskněte tlačítko Zobrazit certifikát. Zobrazí se Vám následující nabídka, zvolte volbu Nainstalovat certifikát.

10 Další nabídka Vás informuje o průběhu importu certifikátu, stiskněte tlačítko Další>.

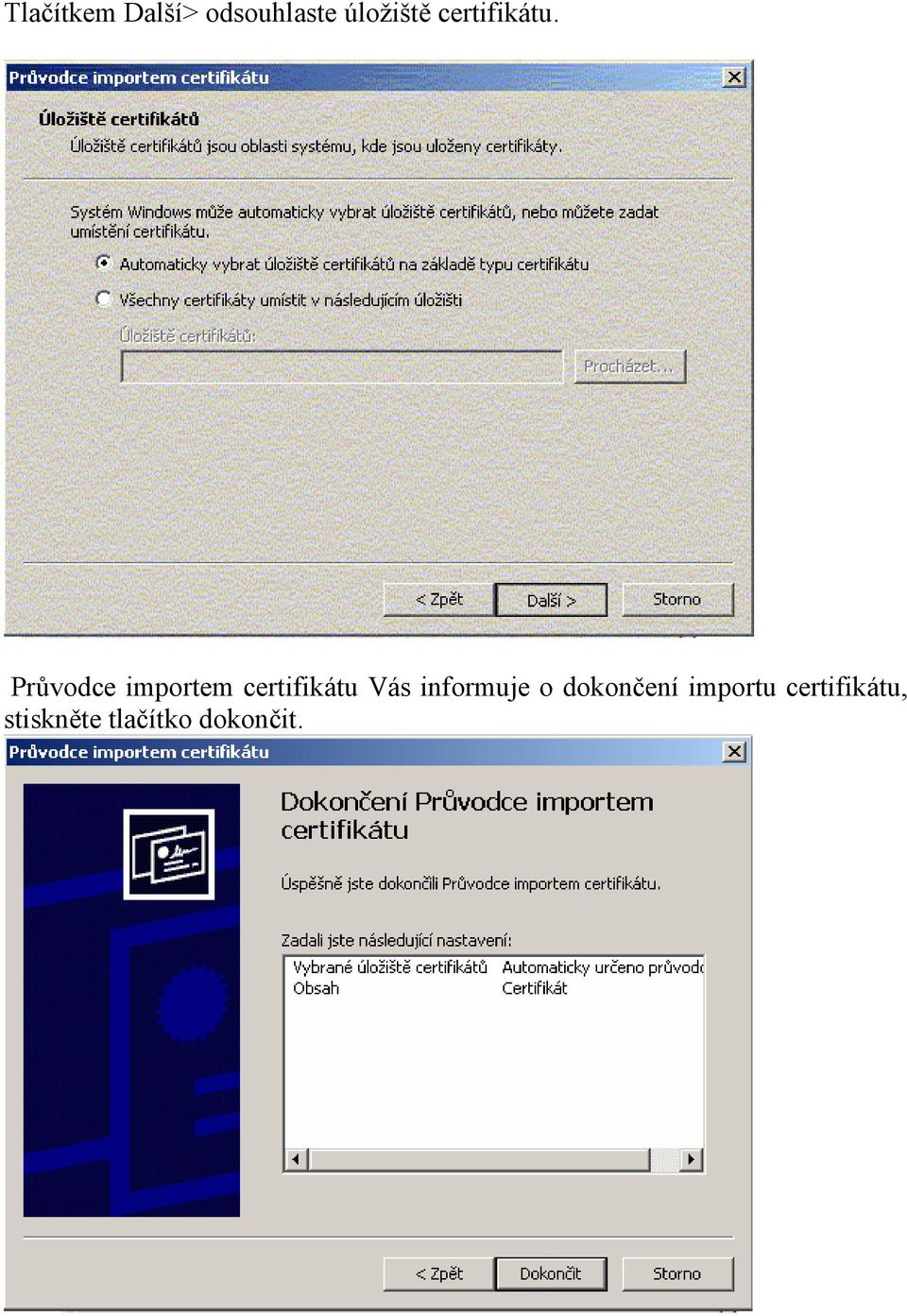

11 Tlačítkem Další> odsouhlaste úložiště certifikátu. Průvodce importem certifikátu Vás informuje o dokončení importu certifikátu, stiskněte tlačítko dokončit.

12 Zobrazí se Vám informace certifikátu a jeho platnosti. Odsouhlaste přidání certifikátu do kořenového úložiště tlačítkem Ano. OK. Nyní jste informováni o úspěšném importu certifikátu. Stiskněte tlačítko Při dalších přihlášeních do sítě cheapernet nebudete již certifikát serveru znovu instalovat a zabezpečené spojení protokolem https již použije certifikát, který jste do prohlížeče importovali při prvním spojení. Po importu certifikátu se Vám zobrazí nabídka, která umožňuje dvě možné volby. Jsou to tlačítko LOGIN ( po zadání login a password ), nebo řádek Registrujte se zde! Obě možnosti jsou podrobněji vysvětleny v dalším textu. Platí jedno velmi důležité pravidlo. Každý, kdo chce používat síť cheapernet musí být registrován. Jinak nelze se nelze k síti cheaprnet připojit.

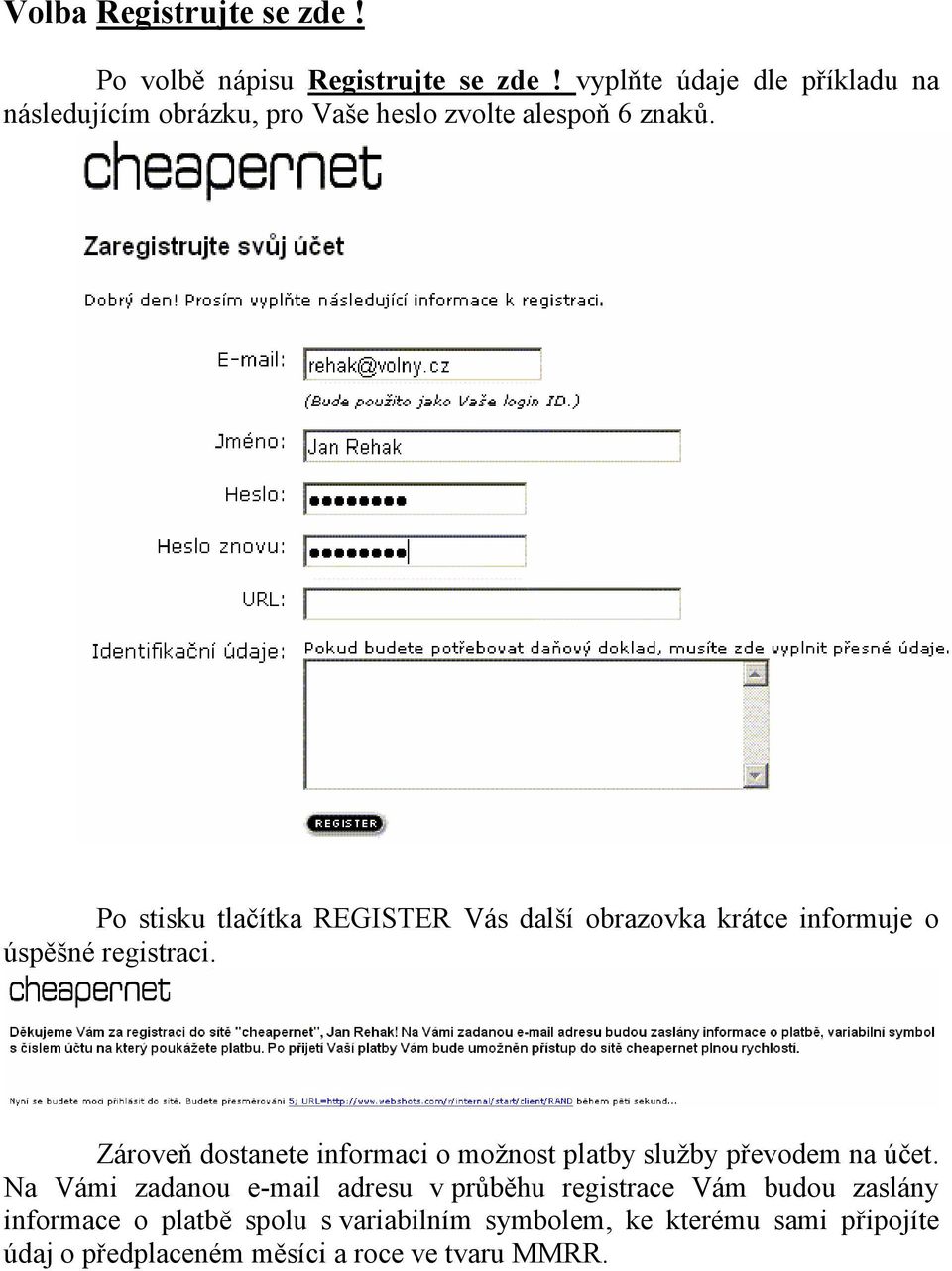

13 Volba Registrujte se zde! Po volbě nápisu Registrujte se zde! vyplňte údaje dle příkladu na následujícím obrázku, pro Vaše heslo zvolte alespoň 6 znaků. Po stisku tlačítka REGISTER Vás další obrazovka krátce informuje o úspěšné registraci. Zároveň dostanete informaci o možnost platby služby převodem na účet. Na Vámi zadanou adresu v průběhu registrace Vám budou zaslány informace o platbě spolu s variabilním symbolem, ke kterému sami připojíte údaj o předplaceném měsíci a roce ve tvaru MMRR.

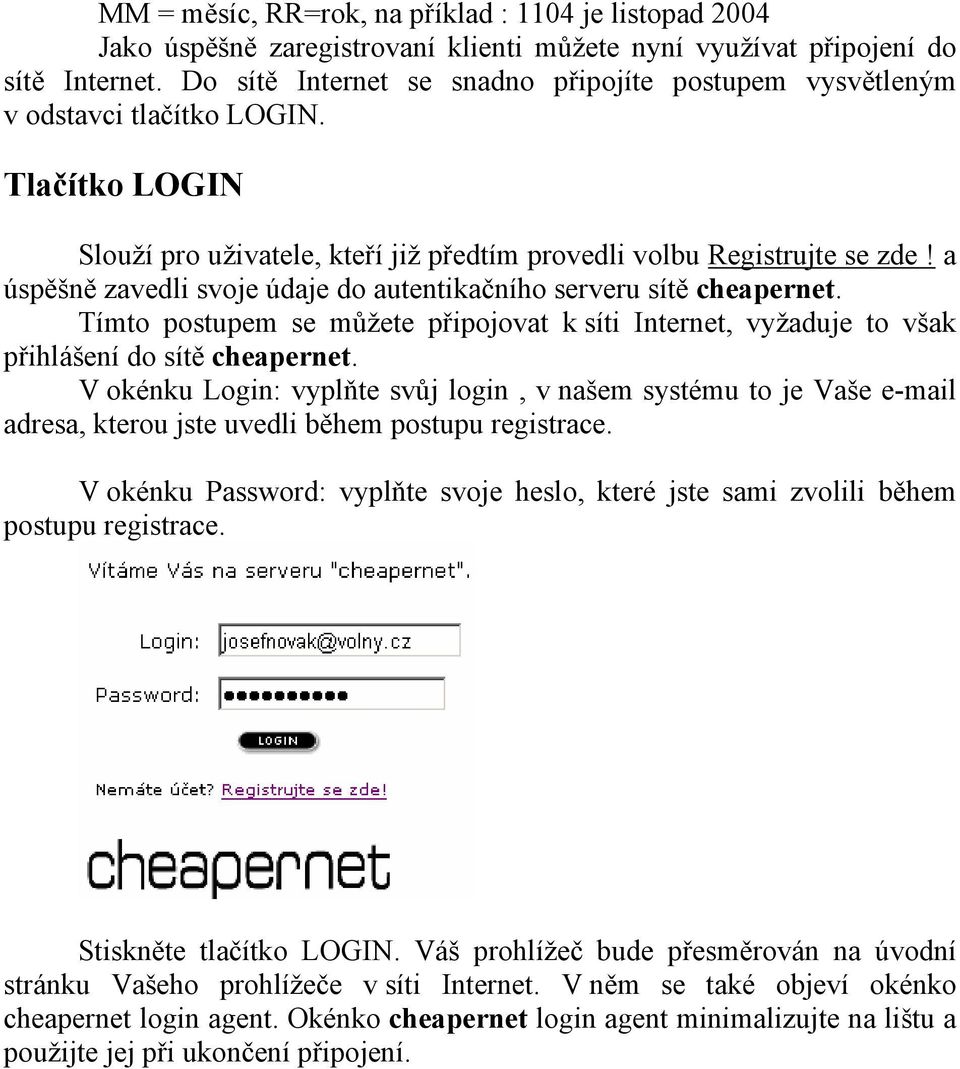

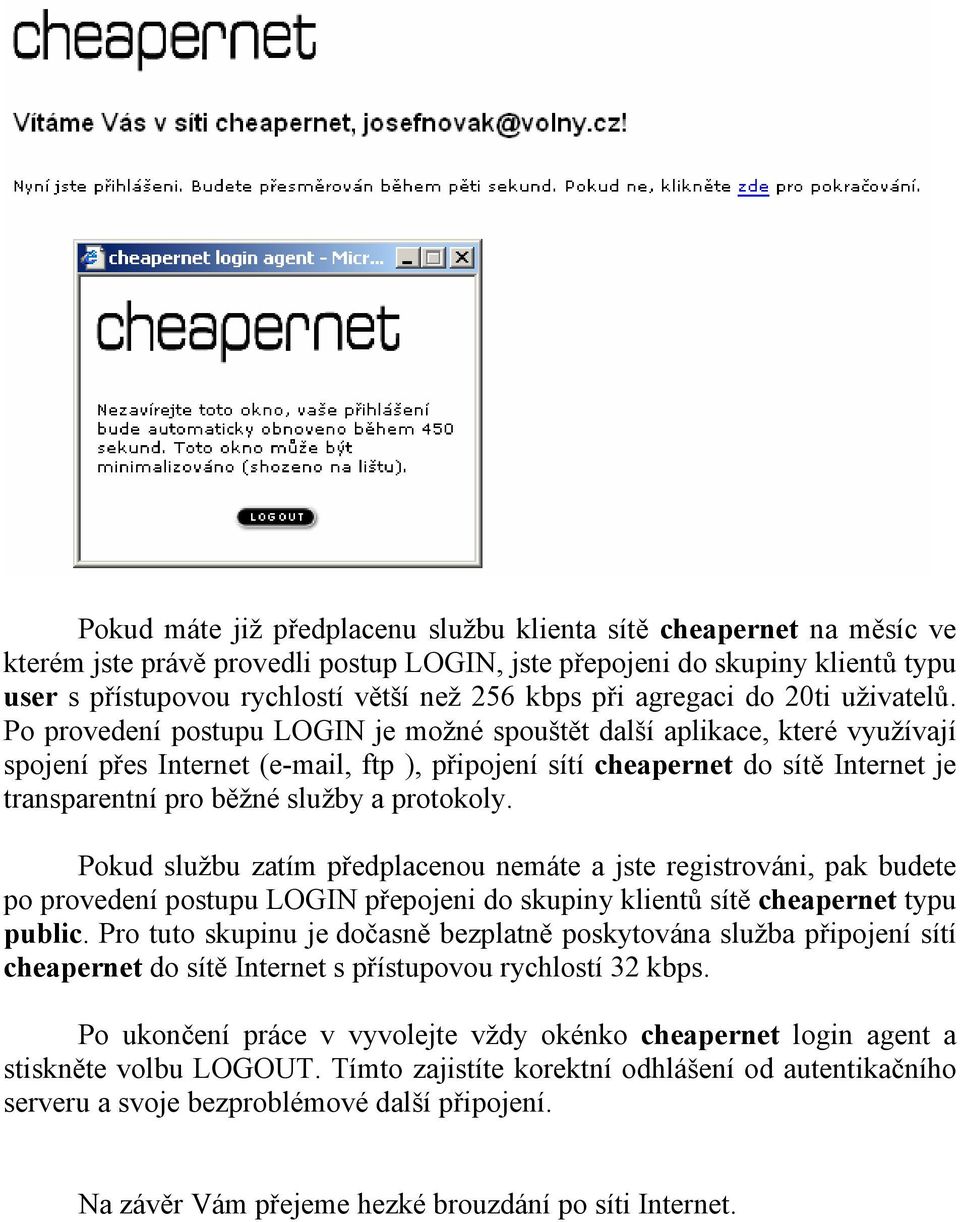

14 MM = měsíc, RR=rok, na příklad : 1104 je listopad 2004 Jako úspěšně zaregistrovaní klienti můžete nyní využívat připojení do sítě Internet. Do sítě Internet se snadno připojíte postupem vysvětleným v odstavci tlačítko LOGIN. Tlačítko LOGIN Slouží pro uživatele, kteří již předtím provedli volbu Registrujte se zde! a úspěšně zavedli svoje údaje do autentikačního serveru sítě cheapernet. Tímto postupem se můžete připojovat k síti Internet, vyžaduje to však přihlášení do sítě cheapernet. V okénku Login: vyplňte svůj login, v našem systému to je Vaše adresa, kterou jste uvedli během postupu registrace. V okénku Password: vyplňte svoje heslo, které jste sami zvolili během postupu registrace. Stiskněte tlačítko LOGIN. Váš prohlížeč bude přesměrován na úvodní stránku Vašeho prohlížeče v síti Internet. V něm se také objeví okénko cheapernet login agent. Okénko cheapernet login agent minimalizujte na lištu a použijte jej při ukončení připojení.

15 Pokud máte již předplacenu službu klienta sítě cheapernet na měsíc ve kterém jste právě provedli postup LOGIN, jste přepojeni do skupiny klientů typu user s přístupovou rychlostí větší než 256 kbps při agregaci do 20ti uživatelů. Po provedení postupu LOGIN je možné spouštět další aplikace, které využívají spojení přes Internet ( , ftp ), připojení sítí cheapernet do sítě Internet je transparentní pro běžné služby a protokoly. Pokud službu zatím předplacenou nemáte a jste registrováni, pak budete po provedení postupu LOGIN přepojeni do skupiny klientů sítě cheapernet typu public. Pro tuto skupinu je dočasně bezplatně poskytována služba připojení sítí cheapernet do sítě Internet s přístupovou rychlostí 32 kbps. Po ukončení práce v vyvolejte vždy okénko cheapernet login agent a stiskněte volbu LOGOUT. Tímto zajistíte korektní odhlášení od autentikačního serveru a svoje bezproblémové další připojení. Na závěr Vám přejeme hezké brouzdání po síti Internet.
