Návod na instalaci balíčku A

Transkript

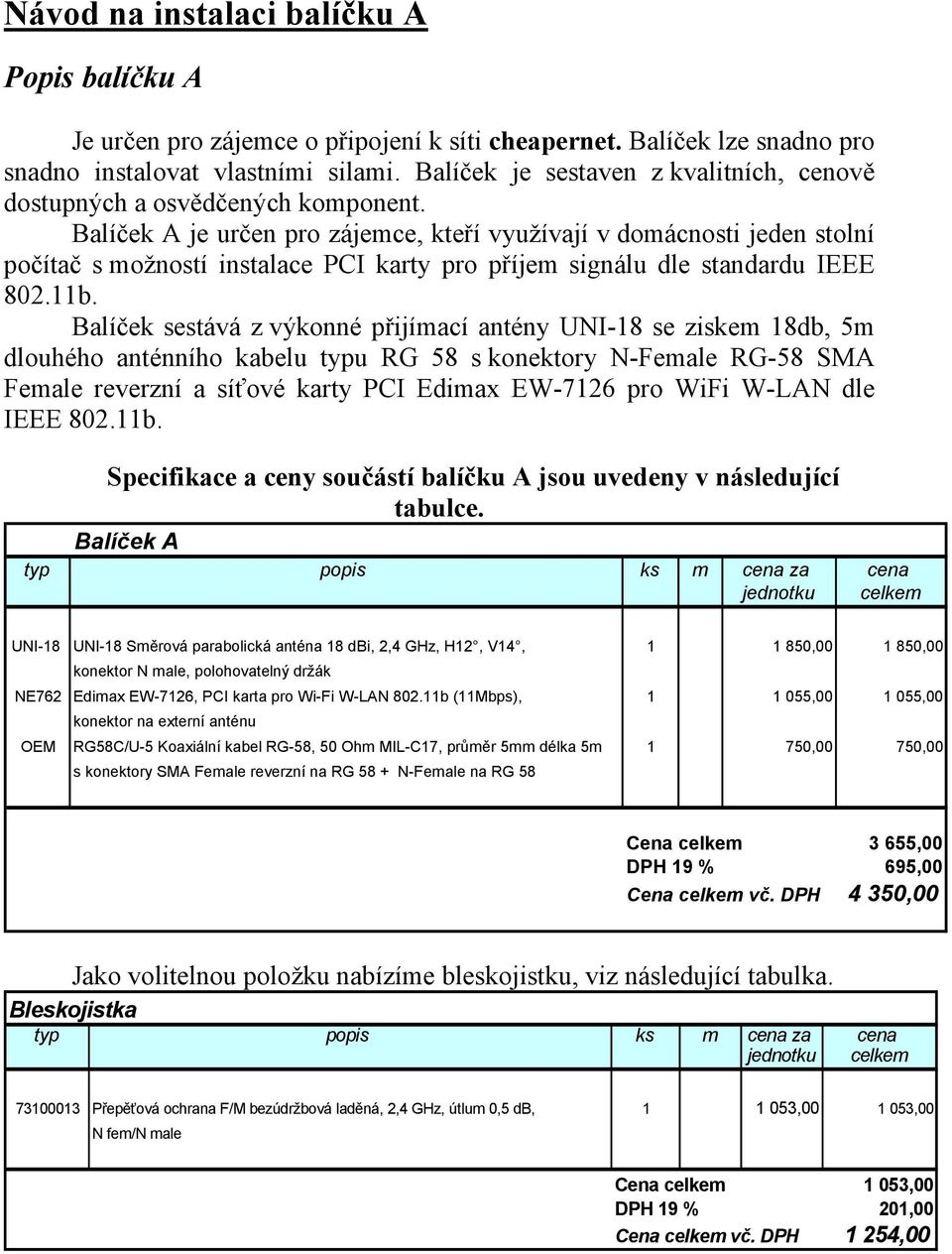

1 Návod na instalaci balíčku A Popis balíčku A Je určen pro zájemce o připojení k síti cheapernet. Balíček lze snadno pro snadno instalovat vlastními silami. Balíček je sestaven z kvalitních, cenově dostupných a osvědčených komponent. Balíček A je určen pro zájemce, kteří využívají v domácnosti jeden stolní počítač s možností instalace PCI karty pro příjem signálu dle standardu IEEE b. Balíček sestává z výkonné přijímací antény UNI-18 se ziskem 18db, 5m dlouhého anténního kabelu typu RG 58 s konektory N-Female RG-58 SMA Female reverzní a síťové karty PCI Edimax EW-7126 pro WiFi W-LAN dle IEEE b. Specifikace a ceny součástí balíčku A jsou uvedeny v následující tabulce. Balíček A typ popis ks m cena za cena jednotku celkem UNI-18 UNI-18 Směrová parabolická anténa 18 dbi, 2,4 GHz, H12, V14, , ,00 konektor N male, polohovatelný držák NE762 Edimax EW-7126, PCI karta pro Wi-Fi W-LAN b (11Mbps), , ,00 konektor na externí anténu OEM RG58C/U-5 Koaxiální kabel RG-58, 50 Ohm MIL-C17, průměr 5mm délka 5m 1 750,00 750,00 s konektory SMA Female reverzní na RG 58 + N-Female na RG 58 Cena celkem 3 655,00 DPH 19 % 695,00 Cena celkem vč. DPH 4 350,00 Jako volitelnou položku nabízíme bleskojistku, viz následující tabulka. Bleskojistka typ popis ks m cena za cena jednotku celkem Přepěťová ochrana F/M bezúdržbová laděná, 2,4 GHz, útlum 0,5 db, , ,00 N fem/n male Cena celkem 1 053,00 DPH 19 % 201,00 Cena celkem vč. DPH 1 254,00

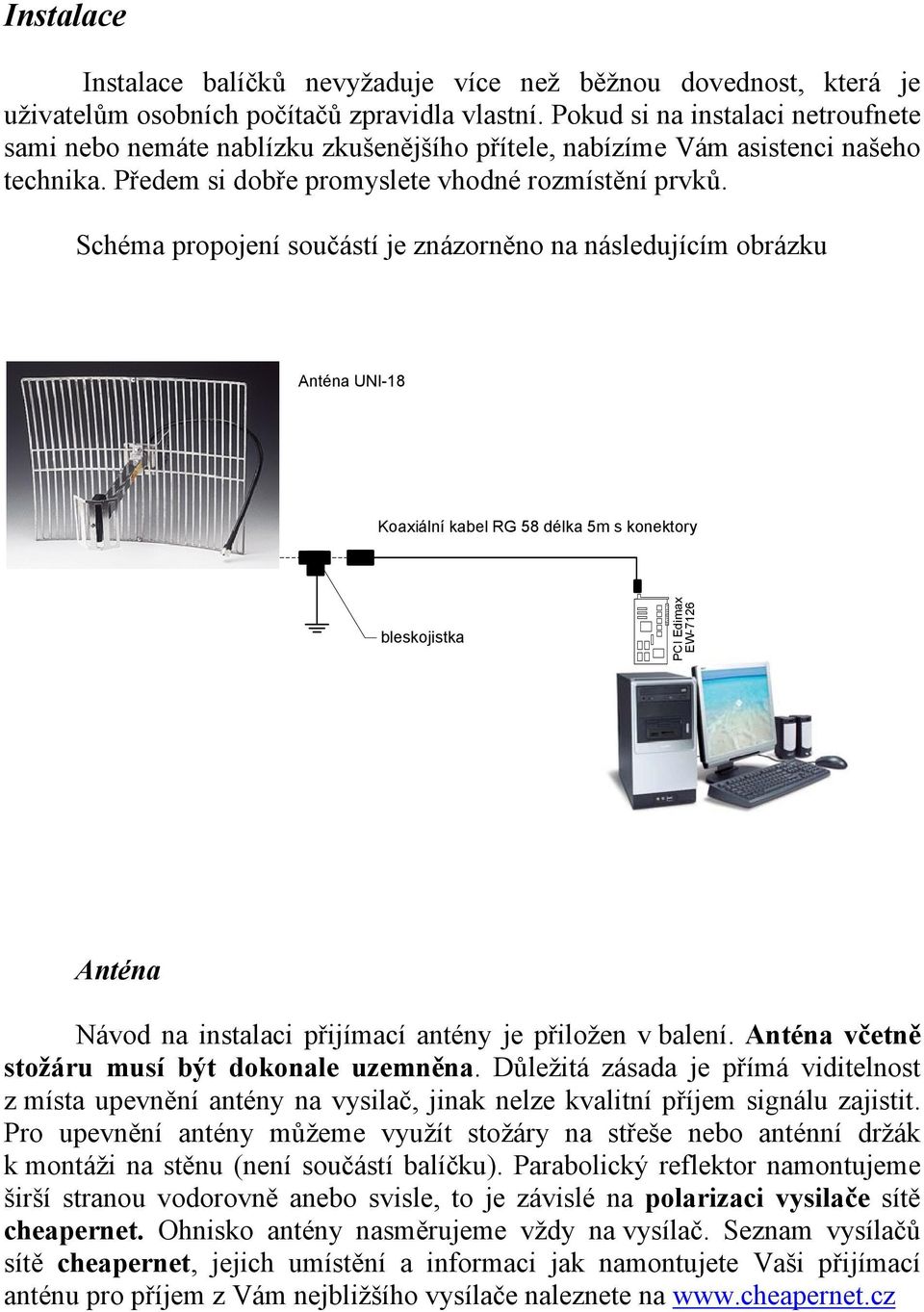

2 Instalace Instalace balíčků nevyžaduje více než běžnou dovednost, která je uživatelům osobních počítačů zpravidla vlastní. Pokud si na instalaci netroufnete sami nebo nemáte nablízku zkušenějšího přítele, nabízíme Vám asistenci našeho technika. Předem si dobře promyslete vhodné rozmístění prvků. Schéma propojení součástí je znázorněno na následujícím obrázku Anténa UNI-18 Koaxiální kabel RG 58 délka 5m s konektory bleskojistka PCI Edimax EW-7126 Anténa Návod na instalaci přijímací antény je přiložen v balení. Anténa včetně stožáru musí být dokonale uzemněna. Důležitá zásada je přímá viditelnost z místa upevnění antény na vysilač, jinak nelze kvalitní příjem signálu zajistit. Pro upevnění antény můžeme využít stožáry na střeše nebo anténní držák k montáži na stěnu (není součástí balíčku). Parabolický reflektor namontujeme širší stranou vodorovně anebo svisle, to je závislé na polarizaci vysilače sítě cheapernet. Ohnisko antény nasměrujeme vždy na vysílač. Seznam vysílačů sítě cheapernet, jejich umístění a informaci jak namontujete Vaši přijímací anténu pro příjem z Vám nejbližšího vysílače naleznete na

3 Propojení kabely Pokud jste již namontovali anténu, propojte ji se síťovou kartou. Kabel je dodán s namontovanými konektory tak, že na sebe navazují a nelze je zaměnit. Konektory mezi kabelem antény a anténním svodem omotáme gumovou páskou tak, aby spoj zůstal ochráněn proti vnějším vlivům a zejména vlhkosti a vodě. Jako volitelnou položku nabízíme bleskojistku. Je to ochranný prvek který chrání zařízení, připojené k anténě proti možnému zničení elektrostatickými výboji během bouřek. Montáž tohoto prvku doporučujeme. Pokud se rozhodnete bleskojistku zakoupit, zvýšíte tím ochranu Vašich zařízení proti tomuto riziku. Bleskojistka musí být spolehlivě uzemněna. Nastavení síťové karty Nastavení pro síť cheapernet je ve stručnosti následující: IP adresa ze serveru DHCP automaticky Adresa serveru DNS automaticky SSID cheapernet WEP disable Postupujte dle návodu na instalaci výrobce síťové karty, kterou zakoupili. Níže jsou uvedena jako vzor nastavení pro interní síťovou kartu Intel(R) PRO/Wireless LAN B Mini PCI Adapter. Start Nastavení Síťová připojení Bezdrátové připojení k síti Karta Obecné - probarvíme řádek Protokol sítě Internet (TCP/IP) Stiskneme tlačítko Vlastnosti - provedeme nastavení dle následujícího obrázku

4 Karta Bezdrátové sítě - probarvit nápis cheapernet v horním okénku Stisknout tlačítko Konfigurovat Pravým tlačítkem myši 1x klikneme na ikonu aktivního bezdrátového připojení k síti Vybereme Zobrazit bezdrátové sítě k dispozici Probarvíme nápis cheapernet a stiskneme Upřesnit V horním okénku nabídky probarvíme řádek cheapernet a stiskneme tlačítko Konfigurovat

5 Zkontrolujeme nabídku dle následujícího obrázku a stiskneme OK

6 Další nabídku dle obrázku níže odsouhlasíme tlačítkem OK Tímto je nastavení skončeno. Pokud narazíte na problémy, využijte nápovědu obsaženou v nabídce Další informace o konfiguraci bezdrátové sítě (viz předchozí obrázek). První připojení k síti cheapernet Na svém osobním počítači otevřeme web prohlížeč, na něm se zobrazí následující informace.

7 Zde jste informováni o tom, že následující spojení, ve kterém budete zadávat svoje přihlašovací nebo registrační údaje, je zabezpečené šifrováním s proti nežádoucímu přístupu jinými osobami a tím jsou Vámi zadané údaje chráněné proti jakémukoli zneužití. Informaci vezměte na vědomí tlačítkem OK. Nyní se Vám zobrazí další informace, jste informováni o spojení se serverem zabezpečeným certifikátem zabezpečení serveru. První informace Vás informuje o tom, že Certifikát zabezpečení vydala společnost, které nedůvěřujete. Toto je způsobeno operačními systémy Microsoft Windows, které mají zaevidovánu pouze omezenou skupinu certifikačních autorit. Náš server, který vám certifikát zabezpečení vydává není v této skupině zařazen, přesto jeho certifikát představuje naprosto rovnocenné zabezpečení. Při prvním připojení stiskněte tlačítko Zobrazit certifikát. Zobrazí se Vám následující nabídka, zvolte volbu Nainstalovat certifikát.

8 Další nabídka Vás informuje o průběhu importu certifikátu, stiskněte tlačítko Další>.

9 Tlačítkem Další> odsouhlaste úložiště certifikátu. Průvodce importem certifikátu Vás informuje o dokončení importu certifikátu, stiskněte tlačítko dokončit.

10 Zobrazí se Vám informace certifikátu a jeho platnosti. Odsouhlaste přidání certifikátu do kořenového úložiště tlačítkem Ano. OK. Nyní jste informováni o úspěšném importu certifikátu. Stiskněte tlačítko Při dalších přihlášeních do sítě cheapernet nebudete již certifikát serveru znovu instalovat a zabezpečené spojení protokolem https již použije certifikát, který jste do prohlížeče importovali při prvním spojení. Po importu certifikátu se Vám zobrazí nabídka, která umožňuje dvě možné volby. Jsou to tlačítko LOGIN ( po zadání login a password ), nebo řádek Registrujte se zde! Obě možnosti jsou podrobněji vysvětleny v dalším textu. Platí jedno velmi důležité pravidlo. Každý, kdo chce používat síť cheapernet musí být registrován. Jinak nelze se nelze k síti cheaprnet připojit.

11 Volba Registrujte se zde! Po volbě nápisu Registrujte se zde! vyplňte údaje dle příkladu na následujícím obrázku, pro Vaše heslo zvolte alespoň 6 znaků. Po stisku tlačítka REGISTER Vás další obrazovka krátce informuje o úspěšné registraci. Zároveň dostanete informaci o možnost platby služby převodem na účet. Na Vámi zadanou adresu v průběhu registrace Vám budou zaslány informace o platbě spolu s variabilním symbolem, ke kterému sami připojíte údaj o předplaceném měsíci a roce ve tvaru MMRR. MM = měsíc, RR=rok, na příklad : 1104 je listopad 2004 Jako úspěšně zaregistrovaní klienti můžete nyní využívat připojení do sítě Internet. Do sítě Internet se snadno připojíte postupem vysvětleným v odstavci tlačítko LOGIN.

12 Tlačítko LOGIN Slouží pro uživatele, kteří již předtím provedli volbu Registrujte se zde! a úspěšně zavedli svoje údaje do autentikačního serveru sítě cheapernet. Tímto postupem se můžete připojovat k síti Internet, vyžaduje to však přihlášení do sítě cheapernet. V okénku Login: vyplňte svůj login, v našem systému to je Vaše adresa, kterou jste uvedli během postupu registrace. V okénku Password: vyplňte svoje heslo, které jste sami zvolili během postupu registrace. Stiskněte tlačítko LOGIN. Váš prohlížeč bude přesměrován na úvodní stránku Vašeho prohlížeče v síti Internet. V něm se také objeví okénko cheapernet login agent. Okénko cheapernet login agent minimalizujte na lištu a použijte jej při ukončení připojení.

13 Pokud máte již předplacenu službu klienta sítě cheapernet na měsíc ve kterém jste právě provedli postup LOGIN, jste přepojeni do skupiny klientů typu user s přístupovou rychlostí větší než 256 kbps při agregaci do 20ti uživatelů. Po provedení postupu LOGIN je možné spouštět další aplikace, které využívají spojení přes Internet ( , ftp ), připojení sítí cheapernet do sítě Internet je transparentní pro běžné služby a protokoly. Pokud službu zatím předplacenou nemáte a jste registrováni, pak budete po provedení postupu LOGIN přepojeni do skupiny klientů sítě cheapernet typu public. Pro tuto skupinu je dočasně bezplatně poskytována služba připojení sítí cheapernet do sítě Internet s přístupovou rychlostí 32 kbps. Po ukončení práce v vyvolejte vždy okénko cheapernet login agent a stiskněte volbu LOGOUT. Tímto zajistíte korektní odhlášení od autentikačního serveru a svoje bezproblémové další připojení. Na závěr Vám přejeme hezké brouzdání po síti Internet.
