1 CZ Návod k instalaci deviheat devimat - elektrické vyhøívací rohože urèené pro tenké podlahy a k renovacím podlah 1 Ž

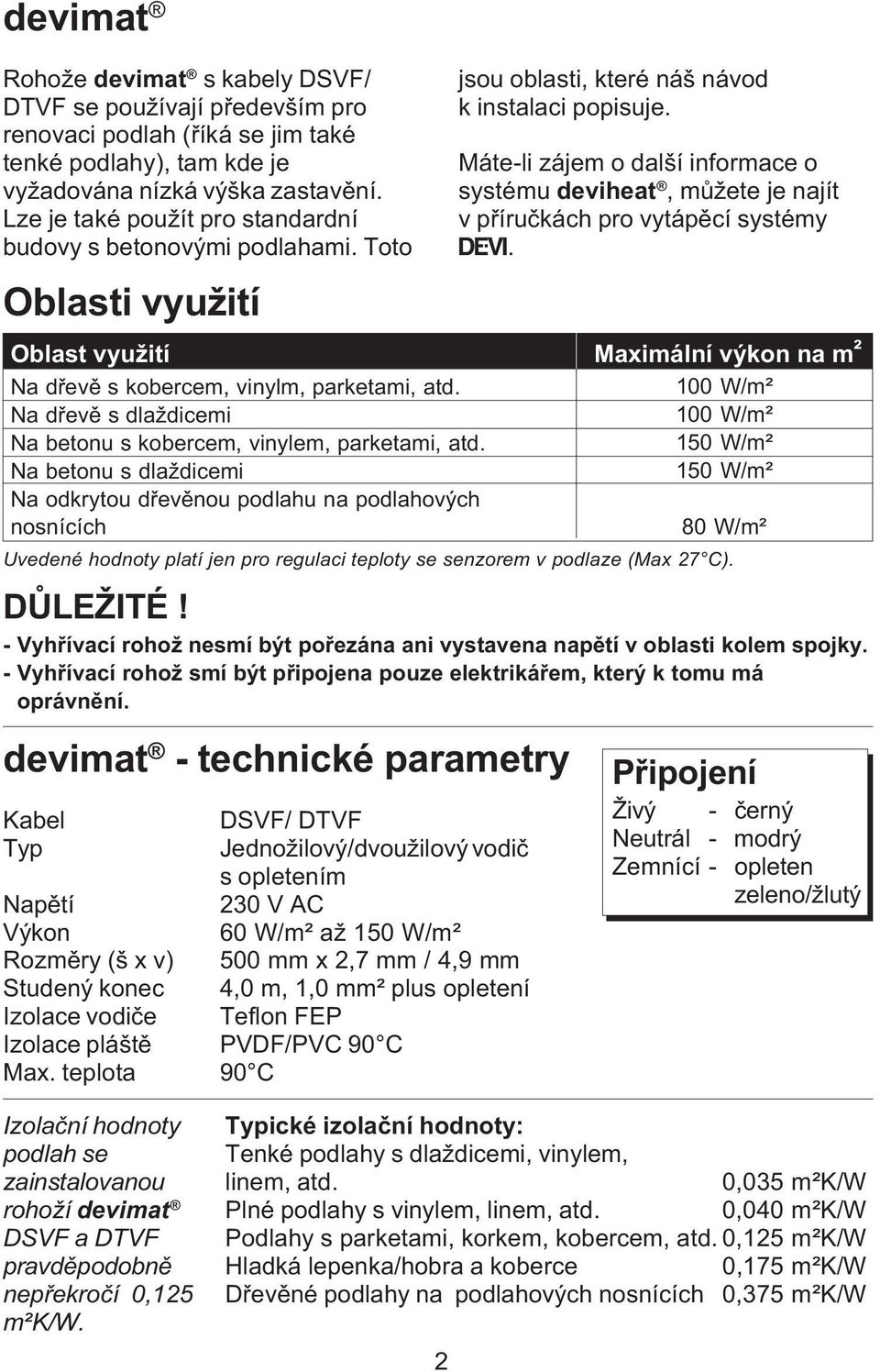

2 devimat Rohože devimat s kabely DSVF/ DTVF se používají pøedevším pro renovaci podlah (øíká se jim také tenké podlahy), tam kde je vyžadována nízká výška zastavìní. Lze je také použít pro standardní budovy s betonovými podlahami. Toto Oblasti využití devimat - technické parametry Kabel Typ Napìtí Výkon Rozmìry (š x v) Studený konec Izolace vodièe Izolace pláštì Max. teplota DSVF/ DTVF Jednožilový/dvoužilový vodiè s opletením 230 V AC 60 W/m² až 150 W/m² 500 mm x 2,7 mm / 4,9 mm 4,0 m, 1,0 mm² plus opletení Teflon FEP PVDF/PVC 90 C 90 C jsou oblasti, které náš návod k instalaci popisuje. Máte-li zájem o další informace o systému deviheat, mùžete je najít v pøíruèkách pro vytápìcí systémy Ž. Oblast využití Maximální výkon na m² Na døevì s kobercem, vinylm, parketami, atd. Na døevì s dlaždicemi Na betonu s kobercem, vinylem, parketami, atd. Na betonu s dlaždicemi Na odkrytou døevìnou podlahu na podlahových nosnících 100 W/m² 100 W/m² 150 W/m² 150 W/m² 80 W/m² Uvedené hodnoty platí jen pro regulaci teploty se senzorem v podlaze (Max 27 C). DÙLEŽITÉ! - Vyhøívací rohož nesmí být poøezána ani vystavena napìtí v oblasti kolem spojky. - Vyhøívací rohož smí být pøipojena pouze elektrikáøem, který k tomu má oprávnìní. Pøipojení Živý - èerný Neutrál - modrý Zemnící - opleten zeleno/žlutý Izolaèní hodnoty podlah se zainstalovanou rohoží devimat DSVF a DTVF pravdìpodobnì nepøekroèí 0,125 m²k/w. Typické izolaèní hodnoty: Tenké podlahy s dlaždicemi, vinylem, linem, atd. 0,035 m²k/w Plné podlahy s vinylem, linem, atd. 0,040 m²k/w Podlahy s parketami, korkem, kobercem, atd. 0,125 m²k/w Hladká lepenka/hobra a koberce 0,175 m²k/w Døevìné podlahy na podlahových nosnících 0,375 m²k/w 2

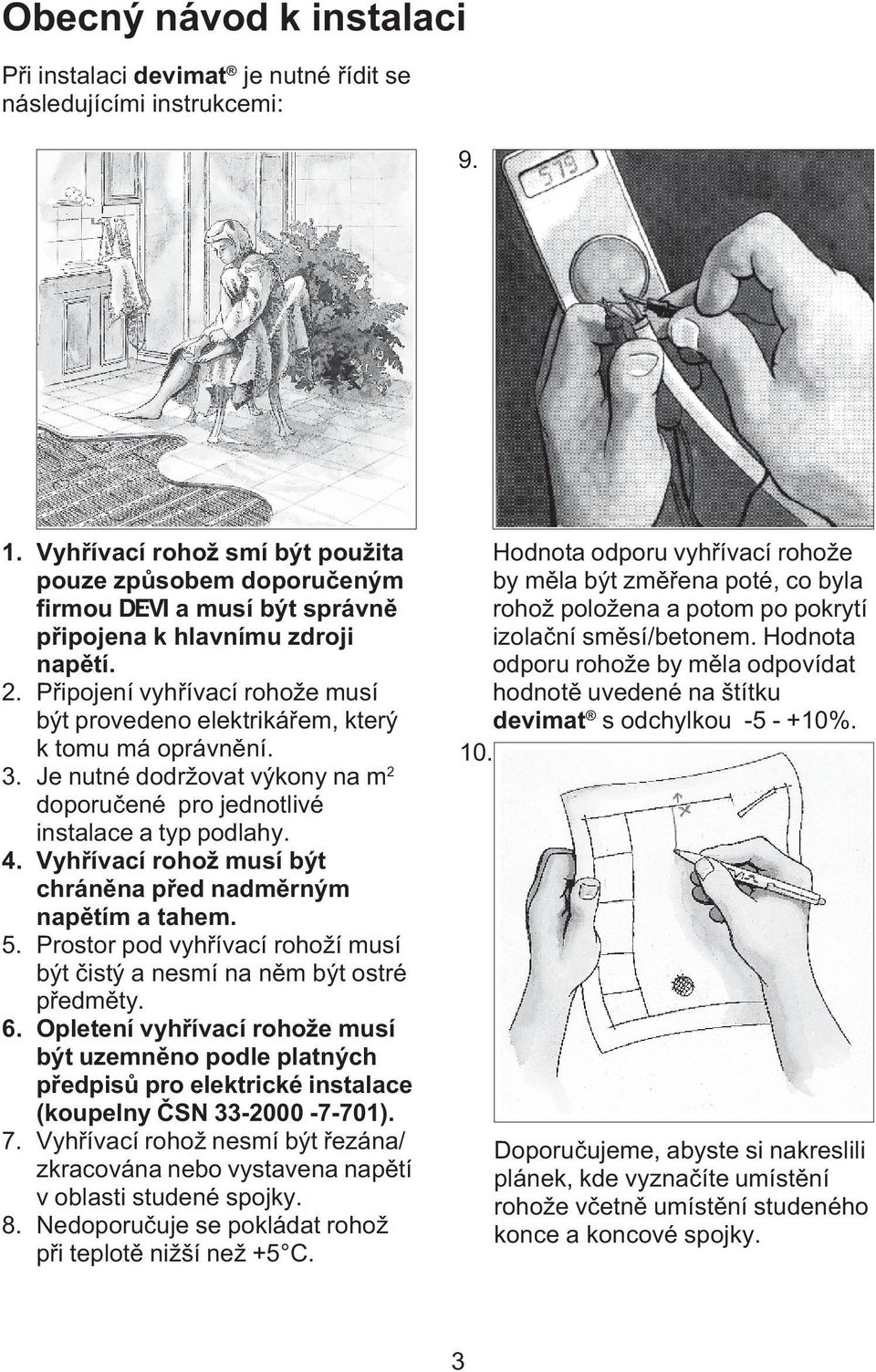

3 Obecný návod k instalaci Pøi instalaci devimat je nutné øídit se následujícími instrukcemi: Vyhøívací rohož smí být použita pouze zpùsobem doporuèeným firmou Ž a musí být správnì pøipojena k hlavnímu zdroji napìtí. Pøipojení vyhøívací rohože musí být provedeno elektrikáøem, který k tomu má oprávnìní. Je nutné dodržovat výkony na m 2 doporuèené pro jednotlivé instalace a typ podlahy. Vyhøívací rohož musí být chránìna pøed nadmìrným napìtím a tahem. Prostor pod vyhøívací rohoží musí být èistý a nesmí na nìm být ostré pøedmìty. Opletení vyhøívací rohože musí být uzemnìno podle platných pøedpisù pro elektrické instalace (koupelny ÈSN ). Vyhøívací rohož nesmí být øezána/ zkracována nebo vystavena napìtí v oblasti studené spojky. Nedoporuèuje se pokládat rohož pøi teplotì nižší než +5 C. Hodnota odporu vyhøívací rohože by mìla být zmìøena poté, co byla rohož položena a potom po pokrytí izolaèní smìsí/betonem. Hodnota odporu rohože by mìla odpovídat hodnotì uvedené na štítku devimat s odchylkou %. 10. Doporuèujeme, abyste si nakreslili plánek, kde vyznaèíte umístìní rohože vèetnì umístìní studeného konce a koncové spojky. 3

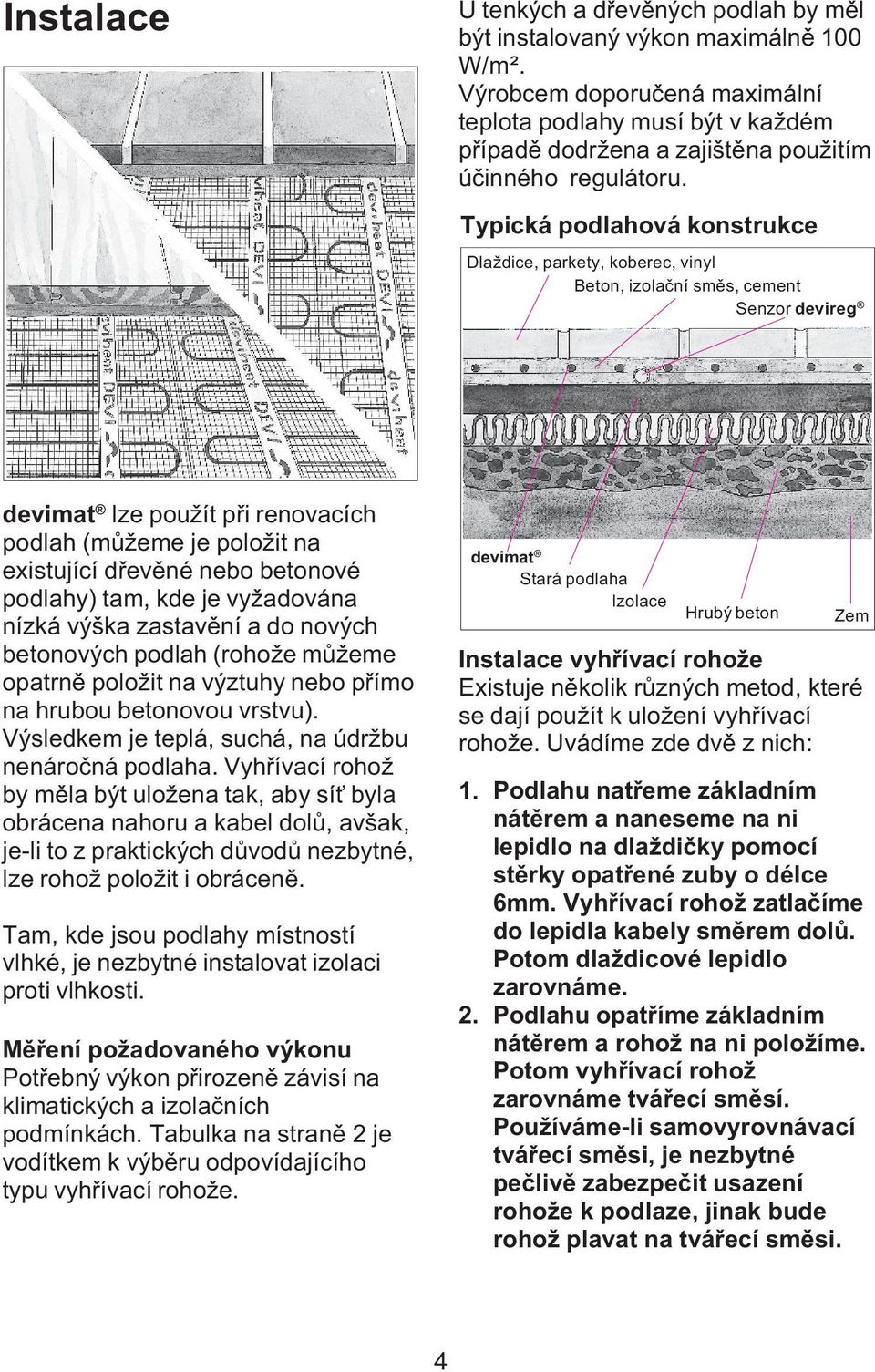

4 Instalace U tenkých a døevìných podlah by mìl být instalovaný výkon maximálnì 100 W/m². Výrobcem doporuèená maximální teplota podlahy musí být v každém pøípadì dodržena a zajištìna použitím úèinného regulátoru. Typická podlahová konstrukce Dlaždice, parkety, koberec, vinyl Beton, izolaèní smìs, cement Senzor devireg devimat lze použít pøi renovacích podlah (mùžeme je položit na existující døevìné nebo betonové podlahy) tam, kde je vyžadována nízká výška zastavìní a do nových betonových podlah (rohože mùžeme opatrnì položit na výztuhy nebo pøímo na hrubou betonovou vrstvu). Výsledkem je teplá, suchá, na údržbu nenároèná podlaha. Vyhøívací rohož by mìla být uložena tak, aby sí byla obrácena nahoru a kabel dolù, avšak, je-li to z praktických dùvodù nezbytné, lze rohož položit i obrácenì. Tam, kde jsou podlahy místností vlhké, je nezbytné instalovat izolaci proti vlhkosti. Mìøení požadovaného výkonu Potøebný výkon pøirozenì závisí na klimatických a izolaèních podmínkách. Tabulka na stranì 2 je vodítkem k výbìru odpovídajícího typu vyhøívací rohože devimat Stará podlaha Izolace Hrubý beton Zem Instalace vyhøívací rohože Existuje nìkolik rùzných metod, které se dají použít k uložení vyhøívací rohože. Uvádíme zde dvì z nich: Podlahu natøeme základním nátìrem a naneseme na ni lepidlo na dlaždièky pomocí stìrky opatøené zuby o délce 6mm. Vyhøívací rohož zatlaèíme do lepidla kabely smìrem dolù. Potom dlaždicové lepidlo zarovnáme. Podlahu opatøíme základním nátìrem a rohož na ni položíme. Potom vyhøívací rohož zarovnáme tváøecí smìsí. Používáme-li samovyrovnávací tváøecí smìsi, je nezbytné peèlivì zabezpeèit usazení rohože k podlaze, jinak bude rohož plavat na tváøecí smìsi. 4

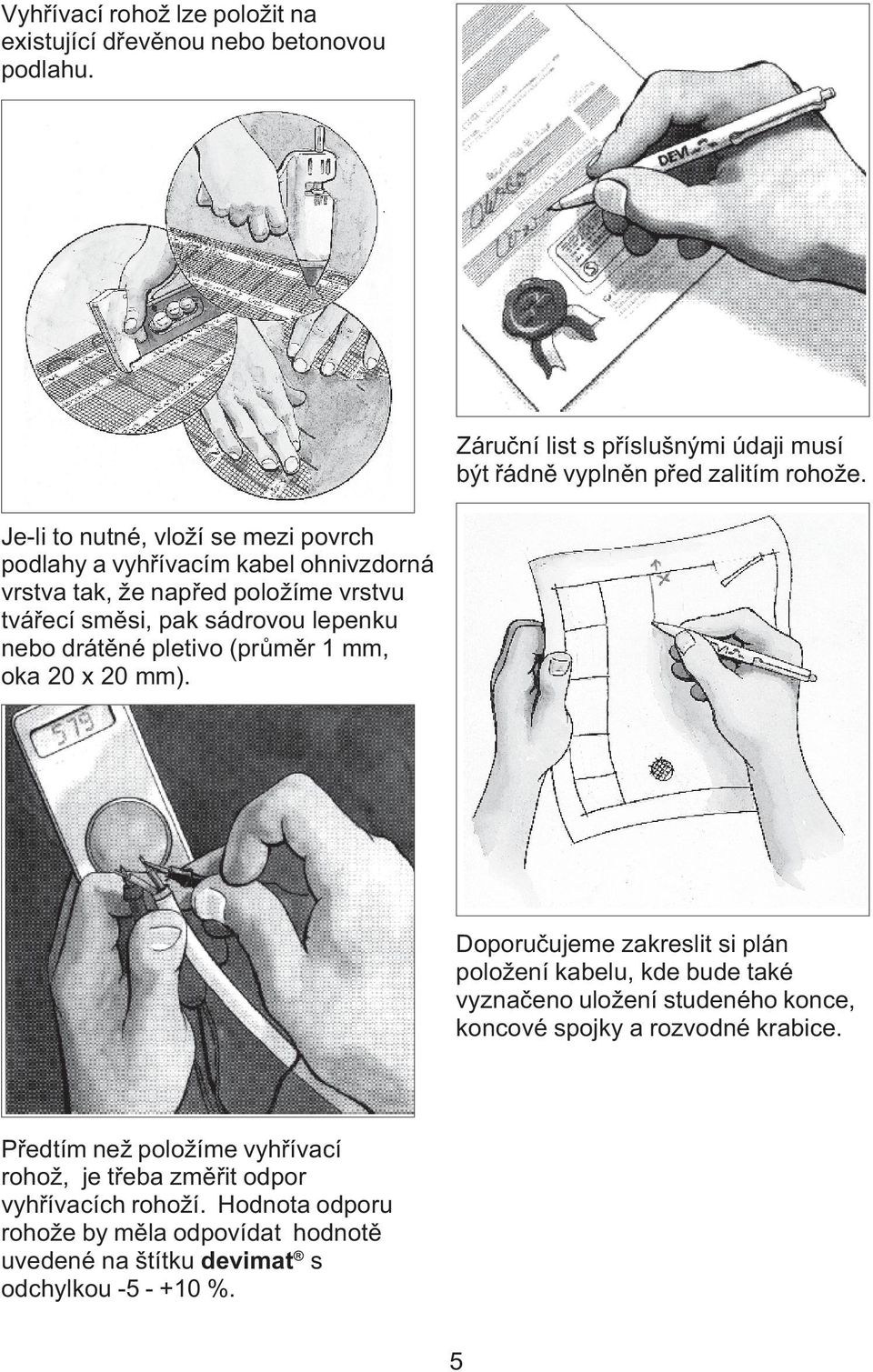

5 Vyhøívací rohož lze položit na existující døevìnou nebo betonovou podlahu. Záruèní list s pøíslušnými údaji musí být øádnì vyplnìn pøed zalitím rohože. Je-li to nutné, vloží se mezi povrch podlahy a vyhøívacím kabel ohnivzdorná vrstva tak, že napøed položíme vrstvu tváøecí smìsi, pak sádrovou lepenku nebo drátìné pletivo (prùmìr 1 mm, oka 20 x 20 mm). Doporuèujeme zakreslit si plán položení kabelu, kde bude také vyznaèeno uložení studeného konce, koncové spojky a rozvodné krabice. Pøedtím než položíme vyhøívací rohož, je tøeba zmìøit odpor vyhøívacích rohoží. Hodnota odporu rohože by mìla odpovídat hodnotì uvedené na štítku devimat s odchylkou %. 5

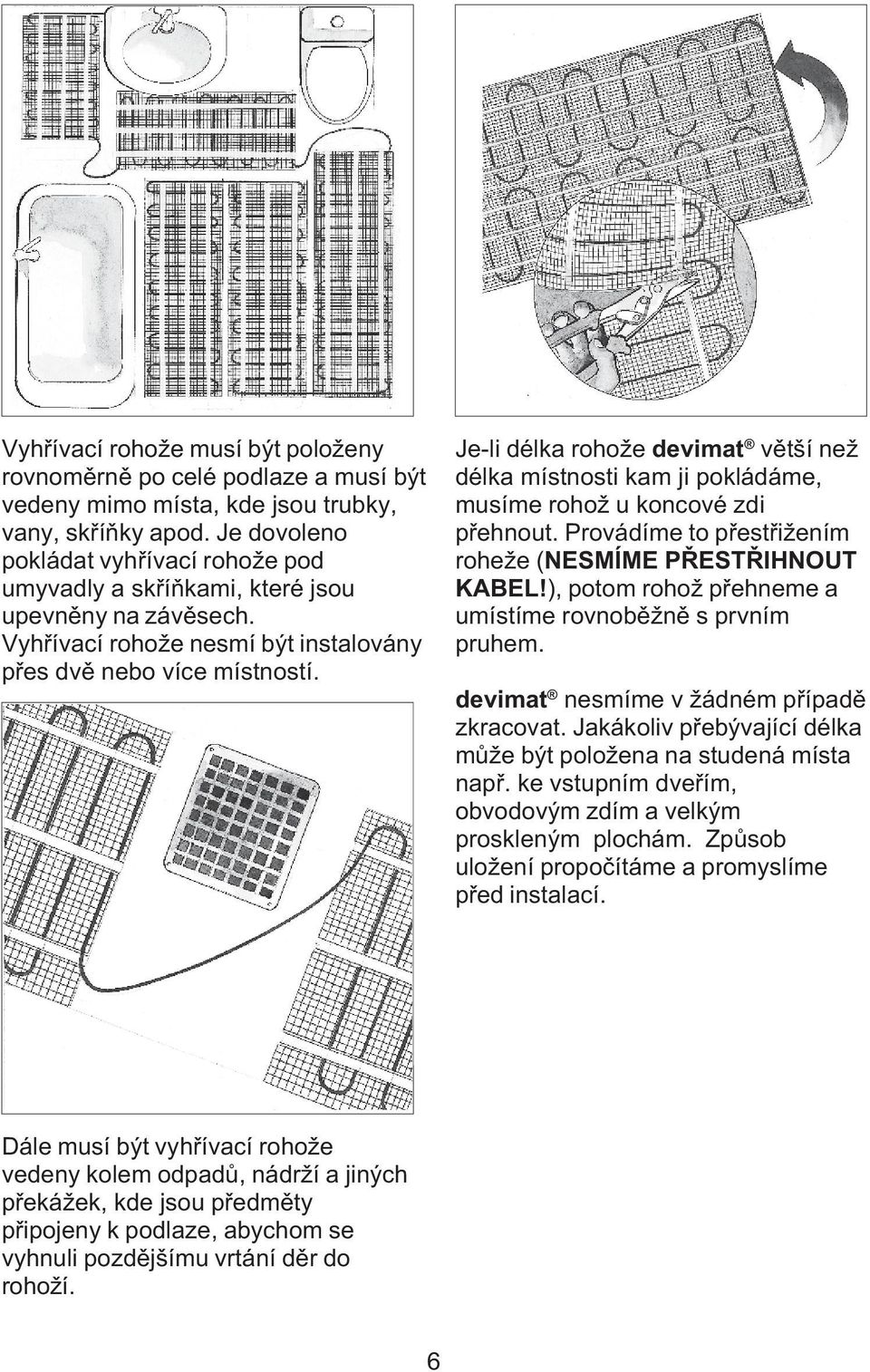

6 Vyhøívací rohože musí být položeny rovnomìrnì po celé podlaze a musí být vedeny mimo místa, kde jsou trubky, vany, skøíòky apod. Je dovoleno pokládat vyhøívací rohože pod umyvadly a skøíòkami, které jsou upevnìny na závìsech. Vyhøívací rohože nesmí být instalovány pøes dvì nebo více místností. Je-li délka rohože devimat vìtší než délka místnosti kam ji pokládáme, musíme rohož u koncové zdi pøehnout. Provádíme to pøestøižením roheže (NESMÍME PØESTØIHNOUT KABEL!), potom rohož pøehneme a umístíme rovnobìžnì s prvním pruhem. devimat nesmíme v žádném pøípadì zkracovat. Jakákoliv pøebývající délka mùže být položena na studená místa napø. ke vstupním dveøím, obvodovým zdím a velkým proskleným plochám. Zpùsob uložení propoèítáme a promyslíme pøed instalací. Dále musí být vyhøívací rohože vedeny kolem odpadù, nádrží a jiných pøekážek, kde jsou pøedmìty pøipojeny k podlaze, abychom se vyhnuli pozdìjšímu vrtání dìr do rohoží. 6

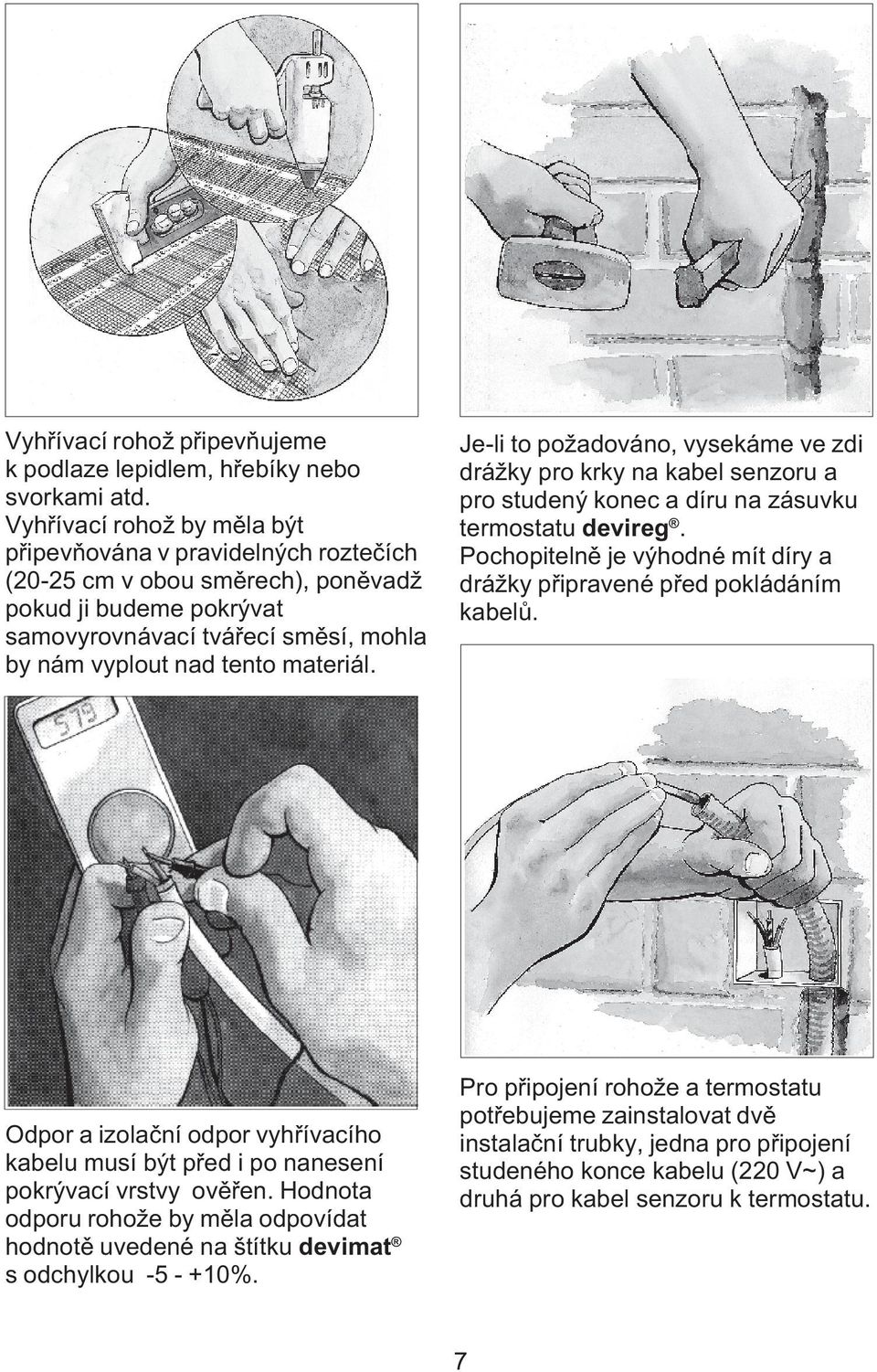

7 Vyhøívací rohož pøipevòujeme k podlaze lepidlem, høebíky nebo svorkami atd. Vyhøívací rohož by mìla být pøipevòována v pravidelných rozteèích (20-25 cm v obou smìrech), ponìvadž pokud ji budeme pokrývat samovyrovnávací tváøecí smìsí, mohla by nám vyplout nad tento materiál. Je-li to požadováno, vysekáme ve zdi drážky pro krky na kabel senzoru a pro studený konec a díru na zásuvku termostatu devireg. Pochopitelnì je výhodné mít díry a drážky pøipravené pøed pokládáním kabelù. Odpor a izolaèní odpor vyhøívacího kabelu musí být pøed i po nanesení pokrývací vrstvy ovìøen. Hodnota odporu rohože by mìla odpovídat hodnotì uvedené na štítku devimat s odchylkou %. Pro pøipojení rohože a termostatu potøebujeme zainstalovat dvì instalaèní trubky, jedna pro pøipojení studeného konce kabelu (220 V~) a druhá pro kabel senzoru k termostatu. 7

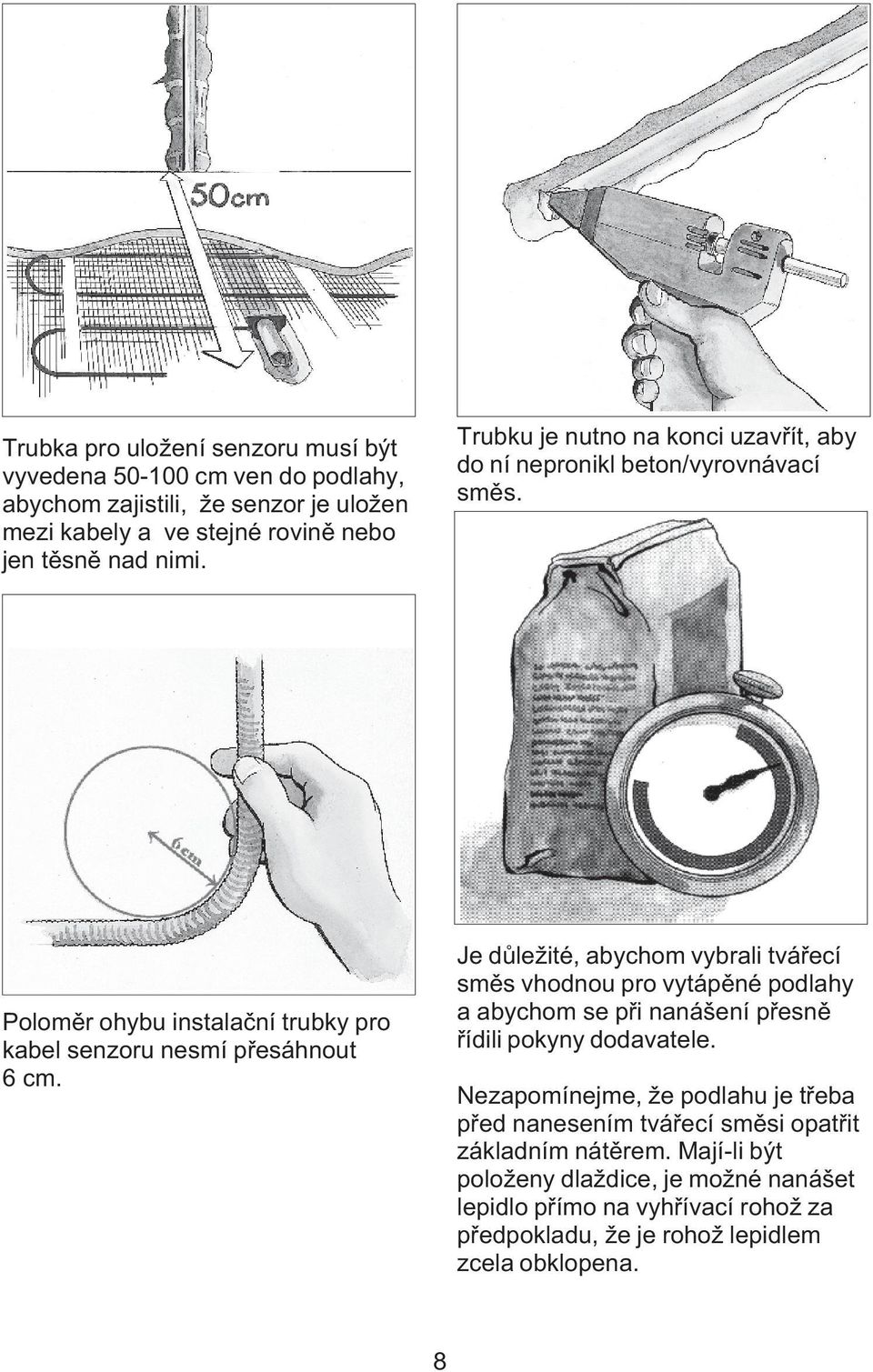

8 Trubka pro uložení senzoru musí být vyvedena cm ven do podlahy, abychom zajistili, že senzor je uložen mezi kabely a ve stejné rovinì nebo jen tìsnì nad nimi. Trubku je nutno na konci uzavøít, aby do ní nepronikl beton/vyrovnávací smìs. Polomìr ohybu instalaèní trubky pro kabel senzoru nesmí pøesáhnout 6 cm. Je dùležité, abychom vybrali tváøecí smìs vhodnou pro vytápìné podlahy a abychom se pøi nanášení pøesnì øídili pokyny dodavatele. Nezapomínejme, že podlahu je tøeba pøed nanesením tváøecí smìsi opatøit základním nátìrem. Mají-li být položeny dlaždice, je možné nanášet lepidlo pøímo na vyhøívací rohož za pøedpokladu, že je rohož lepidlem zcela obklopena. 8

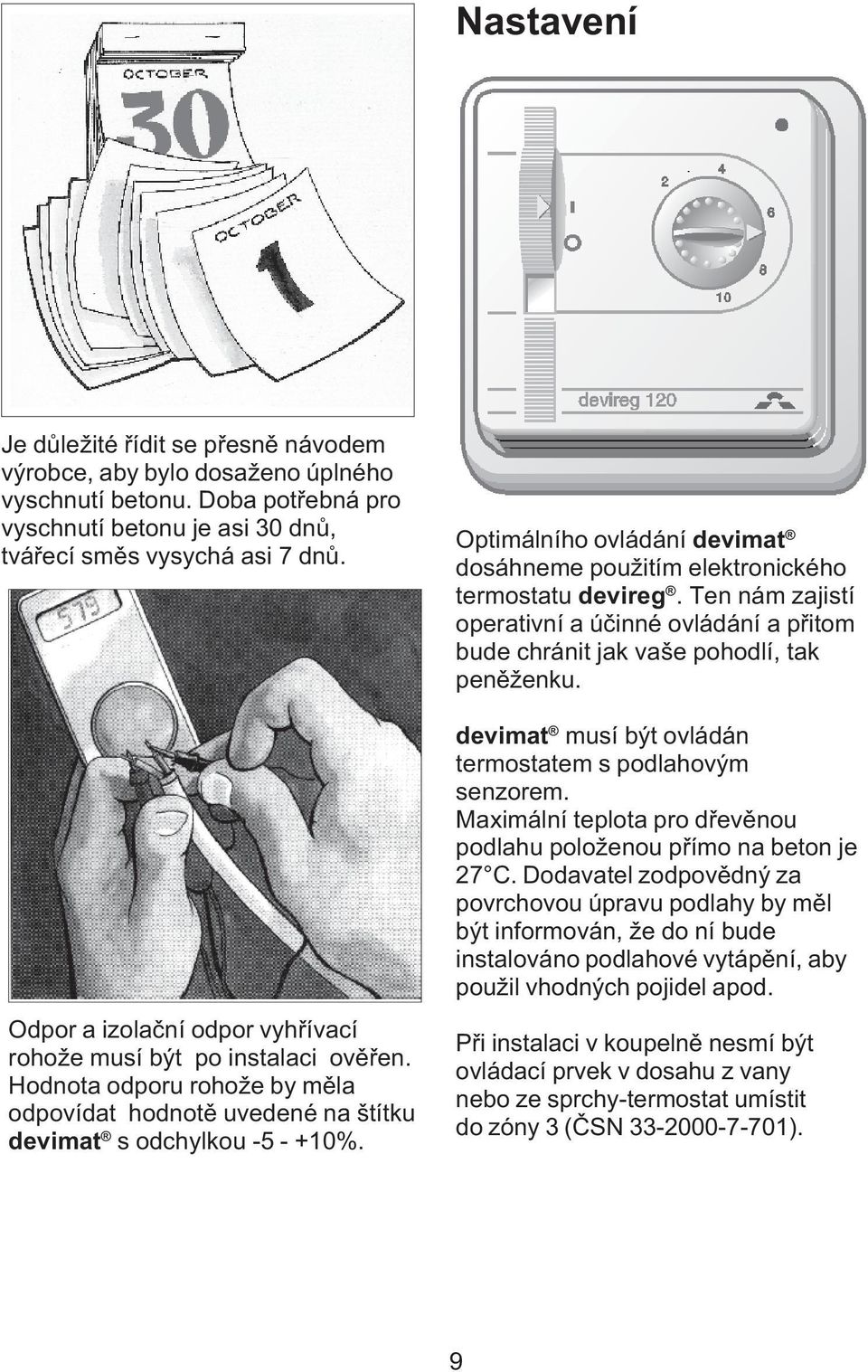

9 Nastavení Je dùležité øídit se pøesnì návodem výrobce, aby bylo dosaženo úplného vyschnutí betonu. Doba potøebná pro vyschnutí betonu je asi 30 dnù, tváøecí smìs vysychá asi 7 dnù. Odpor a izolaèní odpor vyhøívací rohože musí být po instalaci ovìøen. Hodnota odporu rohože by mìla odpovídat hodnotì uvedené na štítku devimat s odchylkou %. Optimálního ovládání devimat dosáhneme použitím elektronického termostatu devireg. Ten nám zajistí operativní a úèinné ovládání a pøitom bude chránit jak vaše pohodlí, tak penìženku. devimat musí být ovládán termostatem s podlahovým senzorem. Maximální teplota pro døevìnou podlahu položenou pøímo na beton je 27 C. Dodavatel zodpovìdný za povrchovou úpravu podlahy by mìl být informován, že do ní bude instalováno podlahové vytápìní, aby použil vhodných pojidel apod. Pøi instalaci v koupelnì nesmí být ovládací prvek v dosahu z vany nebo ze sprchy-termostat umístit do zóny 3 (ÈSN ). 9

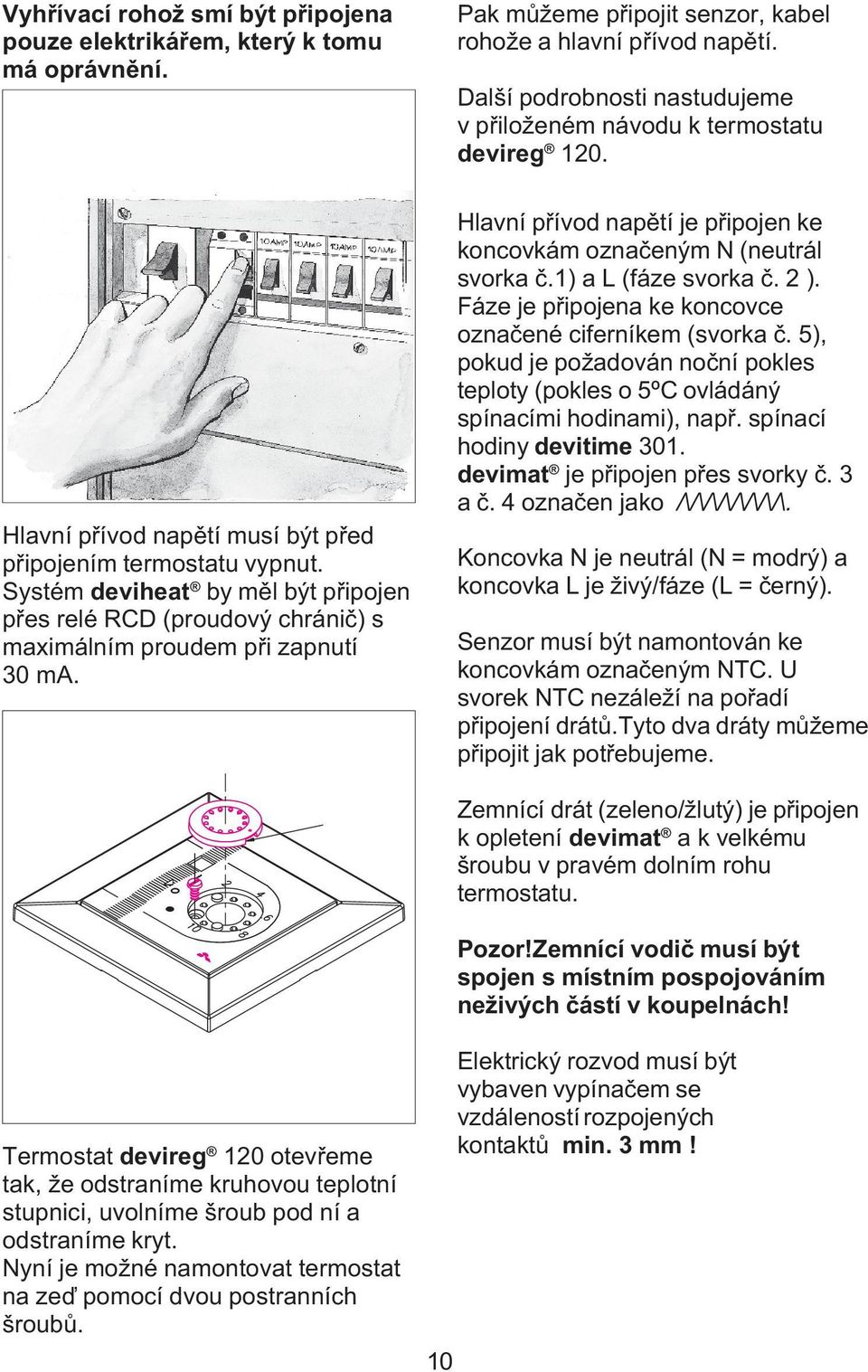

10 Vyhøívací rohož smí být pøipojena pouze elektrikáøem, který k tomu má oprávnìní. Hlavní pøívod napìtí musí být pøed pøipojením termostatu vypnut. Systém deviheat by mìl být pøipojen pøes relé RCD (proudový chrániè) s maximálním proudem pøi zapnutí 30 ma. Pak mùžeme pøipojit senzor, kabel rohože a hlavní pøívod napìtí. Další podrobnosti nastudujeme v pøiloženém návodu k termostatu devireg 120. Hlavní pøívod napìtí je pøipojen ke koncovkám oznaèeným N (neutrál svorka è.1) a L (fáze svorka è. 2 ). Fáze je pøipojena ke koncovce oznaèené ciferníkem (svorka è. 5), pokud je požadován noèní pokles teploty (pokles o 5ºC ovládáný spínacími hodinami), napø. spínací hodiny devitime 301. devimat je pøipojen pøes svorky è. 3 a è. 4 oznaèen jako /\/\/\/\/\/\/\/\. Koncovka N je neutrál (N = modrý) a koncovka L je živý/fáze (L = èerný). Senzor musí být namontován ke koncovkám oznaèeným NTC. U svorek NTC nezáleží na poøadí pøipojení drátù.tyto dva dráty mùžeme pøipojit jak potøebujeme. Zemnící drát (zeleno/žlutý) je pøipojen k opletení devimat a k velkému šroubu v pravém dolním rohu termostatu. Pozor!Zemnící vodiè musí být spojen s místním pospojováním neživých èástí v koupelnách! Termostat devireg 120 otevøeme tak, že odstraníme kruhovou teplotní stupnici, uvolníme šroub pod ní a odstraníme kryt. Nyní je možné namontovat termostat na zeï pomocí dvou postranních šroubù. 10 Elektrický rozvod musí být vybaven vypínaèem se vzdáleností rozpojených kontaktù min. 3 mm!

11 11

12 12

13 13

14 Po instalaci nezapomeneme øádnì vyplnit záruèní list. Záruèní list musí být uschován a použit v pøípadì stížností. Ž poskytuje záruku pouze pokud je záruèní list øádnì vyplnìn podle instrukcí na následující stránce. 14

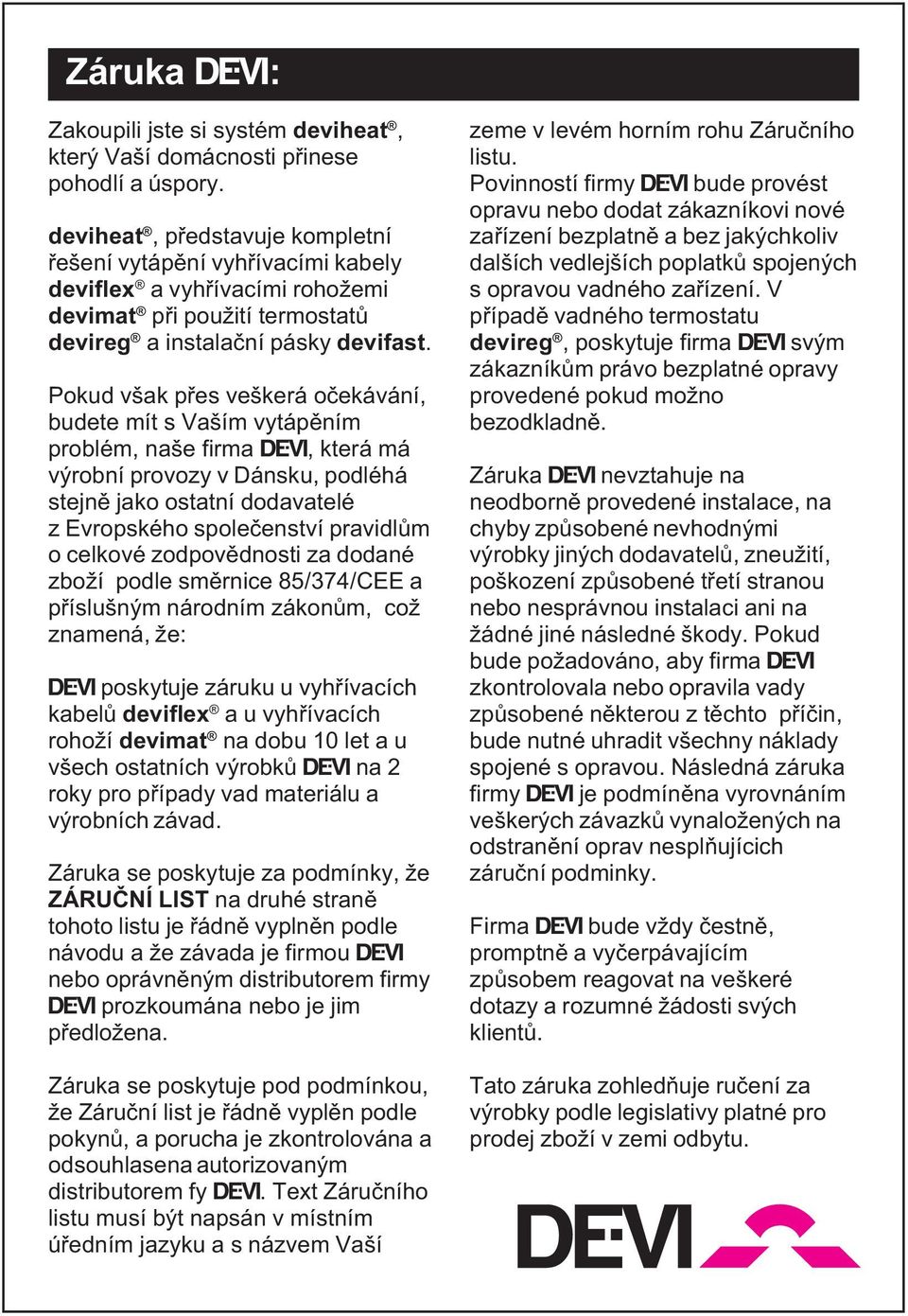

15 Záruka Ž: Zakoupili jste si systém deviheat, který Vaší domácnosti pøinese pohodlí a úspory. deviheat, pøedstavuje kompletní øešení vytápìní vyhøívacími kabely deviflex a vyhøívacími rohožemi devimat pøi použití termostatù devireg a instalaèní pásky devifast. Pokud však pøes veškerá oèekávání, budete mít s Vaším vytápìním problém, naše firma Ž, která má výrobní provozy v Dánsku, podléhá stejnì jako ostatní dodavatelé z Evropského spoleèenství pravidlùm o celkové zodpovìdnosti za dodané zboží podle smìrnice 85/374/CEE a pøíslušným národním zákonùm, což znamená, že: Ž poskytuje záruku u vyhøívacích kabelù deviflex a u vyhøívacích rohoží devimat na dobu 10 let a u všech ostatních výrobkù Ž na 2 roky pro pøípady vad materiálu a výrobních závad. Záruka se poskytuje za podmínky, že ZÁRUÈNÍ LIST na druhé stranì tohoto listu je øádnì vyplnìn podle návodu a že závada je firmou Ž nebo oprávnìným distributorem firmy Ž prozkoumána nebo je jim pøedložena. Záruka se poskytuje pod podmínkou, že Záruèní list je øádnì vyplìn podle pokynù, a porucha je zkontrolována a odsouhlasena autorizovaným distributorem fy Ž. Text Záruèního listu musí být napsán v místním úøedním jazyku a s názvem Vaší zeme v levém horním rohu Záruèního listu. Povinností firmy Ž bude provést opravu nebo dodat zákazníkovi nové zaøízení bezplatnì a bez jakýchkoliv dalších vedlejších poplatkù spojených s opravou vadného zaøízení. V pøípadì vadného termostatu devireg, poskytuje firma Ž svým zákazníkùm právo bezplatné opravy provedené pokud možno bezodkladnì. Záruka Ž nevztahuje na neodbornì provedené instalace, na chyby zpùsobené nevhodnými výrobky jiných dodavatelù, zneužití, poškození zpùsobené tøetí stranou nebo nesprávnou instalaci ani na žádné jiné následné škody. Pokud bude požadováno, aby firma Ž zkontrolovala nebo opravila vady zpùsobené nìkterou z tìchto pøíèin, bude nutné uhradit všechny náklady spojené s opravou. Následná záruka firmy Ž je podmínìna vyrovnáním veškerých závazkù vynaložených na odstranìní oprav nesplòujícich záruèní podminky. Firma Ž bude vždy èestnì, promptnì a vyèerpávajícím zpùsobem reagovat na veškeré dotazy a rozumné žádosti svých klientù. Tato záruka zohledòuje ruèení za výrobky podle legislativy platné pro prodej zboží v zemi odbytu. 15 Ž

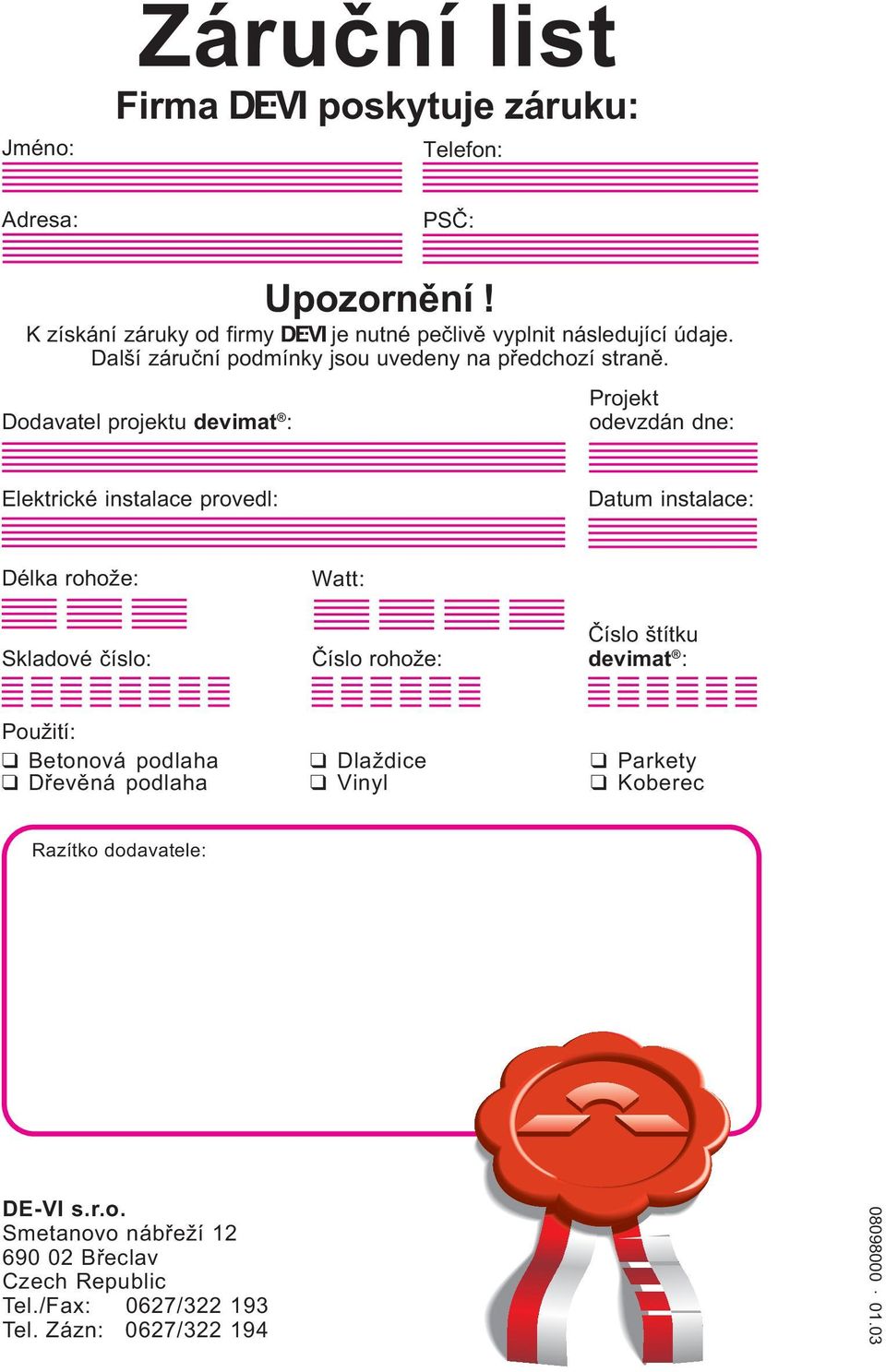

16 Jméno: Záruèní list Firma Ž poskytuje záruku: Telefon: Adresa: PSÈ: Upozornìní! K získání záruky od firmy Ž je nutné peèlivì vyplnit následující údaje. Další záruèní podmínky jsou uvedeny na pøedchozí stranì. Dodavatel projektu devimat : Projekt odevzdán dne: Elektrické instalace provedl: Datum instalace: Délka rohože: Skladové èíslo: Watt: Èíslo rohože: Èíslo štítku devimat : Použití: Betonová podlaha Dlaždice Parkety Døevìná podlaha Vinyl Koberec Razítko dodavatele: DE-VI s.r.o. Smetanovo nábøeží Bøeclav Czech Republic Tel./Fax: 0627/ Tel. Zázn: 0627/
